事件树定量分析是指根据每一事件的发生概率，计算各种途径的事故发生概率，比较各个途径概率值的大小，作出事故发生可能性序列，确定最易发生事故的途径。

一般地，当各事件之间相互统计独立时，其定量分析比较简单。

当事件之间相互统计不独立时（如共同原因故障，顺序运行等），则定量分析变得非常复杂。

这里仅讨论前一种情况。

1.各发展途径的概率各发展途径的概率等于自初始事件开始的各事件发生概率的乘积。

2.事故发生概率事件树定量分析中，事故发生概率等于导致事故的各发展途径的概率和。

定量分析要有事件概率数据作为计算的依据，而且事件过程的状态又是多种多样的，一般都因缺少概率数据而不能实现定量分析。

3.事故预防事件树分析把事故的发生发展过程表述得清楚而有条理，对设计事故预防方案，制定事故预防措施提供了有力的依据。

故障树分析程序GB7829—87国家标准局1987—06—03批准 1988—01—01实施1 总则 1．1 目的故障树分析是系统可靠性和安全性分析的工具之一。

故障树分析包括定性分析和定量分析。

定性分析的主要目的是：寻找导致与系统有关的不希望事件发生的原因和原因的组合，即寻找导致顶事件发生的所有故障模式。

定量分析的主要目的是：当给定所有底事件发生的概率时，求出顶事件发生的概率及其他定量指标。

在系统设计阶段，故障树分析可帮助判明潜在的故障，以便改进设计(包括维修性设计)；在系统使用维修阶段，可帮助故障诊断、改进使用维修方案。

1．2 范围本标准规定了系统可靠性和安全性的故障树分析的一般程序，主要适用于底事件和顶事件均为两状态的正规故障树。

2 引证标准GB3187—82《可靠性基本名词术语及定义》。

GB4888—85《故障树的名词术语和符号》。

3 术语本标准采用GB3187—82和GB4888—85中规定的术语定义。

并补充以下术语： 3．1 模块对于已经规范化和简化(见5．3和5．4．1)的正规故障树，模块是至少有两个底事件，但不是所有底事件的集合，这些底事件向上可到达同一个逻辑门，并且必须通过此门才能到达顶事件，故障树的所有其他底事件向上均不能到达该逻辑门。

3．2 最大模块经规范化和简化的正规故障树的最大模块是该故障树的一个模块，且没有其他模块包含它。

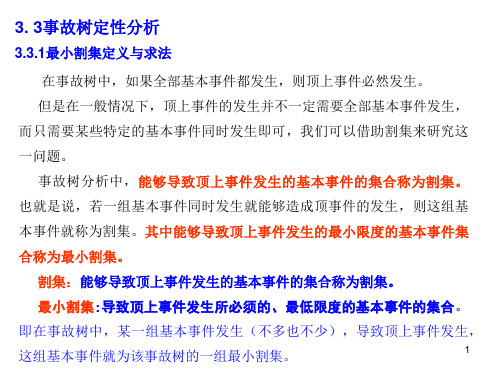

3．3 割集割集是导致正规故障树顶事件发生的若干底事件的集合。

3．4 最小割集最小割集是导致正规故障树顶事件发生的数目不可再少的底事件的集合。

它表示引起故障树顶事件发生的一种故障模式。

3．5 结构函数 故障树的结构函数定义为：⎭⎬⎫⎩⎨⎧=，若顶事件不发生，若顶事件发生01),,(21n X X X φ其中n 为故障树底事件的数目，X 1，X 2，…，Xn 为描述底事件状态的布尔变量，即n i i i X i ,,2,101 =⎭⎬⎫⎩⎨⎧=个底事件不发生，若第个底事件发生，若第3．6 底事件结构重要度第i 个底事件的结构重要度为：)],,,0,,(),,,1,,([21)(11,1),,,,(11,1111,1n i i X X X X n i i n X X X X X X X X i I n i i +-+--∑+--=φφn i ,,2,1 =其中φ(o)是故障树的结构函数，∑+-ni i X X X X ,,,,,111 ，是对n i i X X X X ,,,,,111 +-分别取0或1的所有可能求和。

In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities.编订：XXXXXXXX20XX年XX月XX日事件树的定性分析和定量分析简易版事件树的定性分析和定量分析简易版温馨提示：本安全管理文件应用在平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。

文档下载完成后可以直接编辑，请根据自己的需求进行套用。

一、事件树的定性分析事件树定性分析在绘制事件树的过程中就已进行，绘制事件树必须根据事件的客观条件和事件的特征作出符合科学性的逻辑推理，用与事件有关的技术知识确认事件可能状态，所以在绘制事件树的过程中就已对每一发展过程和事件发展的途径作了可能性的分析。

事件树画好之后的工作，就是找出发生事故的途径和类型以及预防事故的对策。

⑴找出事故连锁事件树的各分枝代表初始事件一旦发生其可能的发展途径。

其中，最终导致事故的途径即为事故连锁。

一般地，导致系统事故的途径有很多，即有许多事故连锁。

事故连锁中包含的初始事件和安全功能故障的后续事件之间具有“逻辑与”的关系，显然，事故连锁越多，系统越危险；事故连锁中事件树越少，系统越危险。

⑵找出预防事故的途径事件树中最终达到安全的途径指导我们如何采取措施预防事故。

在达到安全的途径中，发挥安全功能的事件构成事件树的成功连锁。

如果能保证这些安全功能发挥作用，则可以防止事故。

一般地，事件树中包含的成功连锁可能有多个，即可以通过若干途径来防止事故发生。

显然，成功连锁越多，系统越安全，成功连锁中事件树越少，系统越安全。

文件编号：TP-AR-L8034In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________事件树分析步骤(正式版)事件树分析步骤(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

（1）确定或寻找可能导致系统严重后果的初因事件，并进行分类，对于那些可能导致相同事件树的初因事件可划分为一类；（2）构造事件树，先构造功能事件树，然后构造系统事件树；（3）进行事件树的简化；（4）进行事件序列的定量化。

在进行事件树分析时，应首先了解系统构成和功能，特别要注意以下几点：（1）在确定和寻找可能导致系统严重事故的初因事件和系统事件时，要有效地利用平时的安全检查表、巡视结果、未遂事件和故障信息，以及相关领域、类似系统和相似系统的数据资料。

（2）选择初因事件时，重点应放在对系统安全影响大、发生频率高的事件上。

（3）对开始阶段选择的初因事件应进行分类整理，对于可能导致相同事件树的初因事件要划分为一类，然后分析各类初因事件对系统影响的严重性，应优先做出严重性最大的初因事件和事件树。

（4）在根据事件树分析结果制定对策时，要优先考虑事故发生概率高、事故影响大的项目。

（5）当系统的事故发生概率是由组成系统的作业过程中各阶段安全措施的程序错误或失败概率的逻辑积表示时，其对应的措施是使发生事故的各阶段中任何一项安全措施成功即可，并且对策的时机越早越好。
