我国从上世纪50年代开始生产1332型络筒机，直到现在，GA014型络筒机在机器结构和性能上没有大的变化，其特点是结构简单、价格低廉、容易操作、便于维修管理、用电省、回丝少，比较实用，但络纱质量差、生产效率低。

随着无梭织机、针织机速度以及产品质量的不断提高，对筒子纱的质量要求也日益提高，如喷气织机转速已达1800转／分、引纬率3000米／分，普通络筒机就难以适应现代纺织发展的需要。

自动络筒机是棉纺织企业提高生产效率，实现纺纱后道工序的整经
机、无梭织机和针织大圆机高速化的关键设备，自动络筒机取代普通络筒机已是大势所趋。

浙江常山纺织公司2003年开始到现在已使用10台自动络筒机，其中引进萨维奥公司生产的ORION-M自动络筒机6台，青岛宏大生产的Espero型4台。

现就自动络筒机与普通络筒机在提高成纱质量与
节约用工等方面作比较分析。

自动络筒机保证高速状态下络纱质量稳定
纱线在卷绕中的往复运动会使纱线的条干不匀增加和强力下降。

随
着速度的提高，自动络筒机筒纱条干不匀、常发性纱疵、强力损失也逐渐增加，但只要工艺选择适当，质量仍优于普通络筒机络纱质量。

实验数据表明，在纺制C14.5tex时，络纱速度1000米/分时，筒
纱质量损伤程度最少，其中条干CV％值增加0．45个百分点，千米细节增
专注下一代成长，为了孩子。

Autoconer络筒机的生产灵活性和高效率

Autoconer络筒机的生产灵活性和高效率

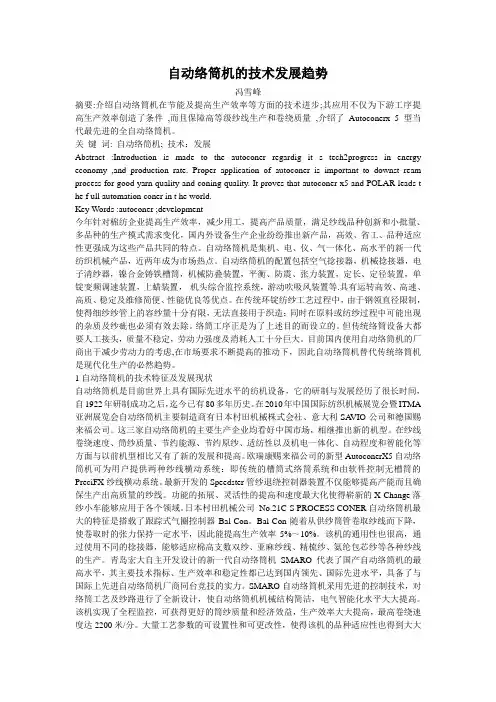

自动络筒机的技术发展趋势冯雪峰摘要:介绍自动络筒机在节能及提高生产效率等方面的技术进步;其应用不仅为下游工序提高生产效率创造了条件,而且保障高等级纱线生产和卷绕质量,介绍了Autoconerx 5 型当代最先进的全自动络筒机。

关键词: 自动络筒机; 技术：发展Abstract :Introduction is made to the autoconer regardig it s tech2progress in energy economy ,and production rate. Proper application of autoconer is important to downst ream process for good yarn quality and coning quality. It proves that autoconer x5 and POLAR leads t he f ull automation coner in t he world.Key Words :autoconer ;development今年针对棉纺企业提高生产效率，减少用工，提高产品质量，满足纱线品种创新和小批量、多品种的生产模式需求变化，国内外设备生产企业纷纷推出新产品，高效、省工、品种适应性更强成为这些产品共同的特点。

自动络筒机是集机、电、仪、气一体化、高水平的新一代纺织机械产品，近两年成为市场热点。

自动络筒机的配置包括空气捻接器，机械捻接器，电子清纱器，镍合金铸铁槽筒，机械防叠装置，平衡、防震、张力装置，定长、定径装置，单锭变频调速装置，上蜡装置，机头综合监控系统，游动吹吸风装置等.具有运转高效、高速、高质、稳定及维修简便、性能优良等优点。

在传统环锭纺纱工艺过程中，由于钢领直径限制，使得细纱纱管上的容纱量十分有限，无法直接用于织造；同时在原料或纺纱过程中可能出现的杂质及纱疵也必须有效去除。

自动络筒机主要技术特征综述

自动络筒机主要技术特征综述

自动络筒机主要技术特征综述中国纺织工程学会棉纺织专业委员会李妙福自动络筒机自1992年开始研制迄今已有80年的历史。

近几年我国从德国赐来福公司引进的Autoconer338型、日本村田公司No.21c process coner和意大利萨维奥公司的ORION型自动络筒机都属第四代产品，代表国际先进水平。

它和第三代自动络筒机相比，在高速度、高质量、高劳动生产率、节能、节纱和智能化、一体化等方面都有了新的发展和提高。

1 自动络筒机的技术特征国外三种自动络筒机的技术参数和特征汇总如表l。

1.1 质量保证体系络纱工序除了将管纱卷绕成有-定长度要求的筒纱外，另一个重要任务就是清除对后工序和最终成品质量有影响的各类有害纱疵，如大棉结、粗节、细节、竹节、双纱、股线缺股、藤捻等以改善纱线外观质量。

现代自动络筒机的质量保证体系主要有清纱、捻接、张力控制和减少毛羽增长等方面，现简述如下：1.1.1 清纱和捻接电子清纱器基本上都采用乌斯特(Uster)和洛菲(Loepfe)生产的最新的微机型清纱器，不仅清纱工艺性能好，而且功能强，并且可和机上电脑联接，使清纱器的处理系统融合在微机内，做到电清工艺统一设置和控制，所以操作简单，故障率低，误切、漏切少。

新型清纱器如乌斯特"Uster Quantum"型及络菲"Yarn Master 800"型等还可检切异色纤维，但设置参数应恰当，否则检切率过高，影响效率。

捻接技术都采用捻接器(空气、机械)取代打结器，为生产无结纱创造了条件。

意大利ORION型自动络筒机，在接头前，若电子清纱器检测从筒子上退绕下来的纱线有纱疵，则上捕纱器会继续引纱，直到剔除后再接头，而下捕纱器能通过传感器控制引纱长度，即上捕纱器引纱没有结束，下捕纱器在引纱达到要求长度时不会继续引纱而处于等待状态。

同时由于上、下捕纱器、捻接器都由步进电机单独传动，各自独立受控制；如果两个捕纱器中有一个没有捕捉到纱头，则继续找头，而另一个完成捕捉纱头后处于等待接头状态，而打结器等待至两个捕纱器都达正确位置后才开始启动打结。

络筒新技术

络筒新技术

四
自动络筒新技术
筒子防叠新技术
即采用智能型复合沟槽槽筒，筒子卷绕质量的好坏，直接影响无结纱在后道工序能否正常的生产。自 动络筒机的电子防叠是采用改变槽筒的速度，使槽筒在加速和减速蠕动时，位移时刻发生变化。但实验证 明，即使这样，还是有部分纱线卷绕在同一位置上，从而使得纱线在进行高速退绕时，产生脱圈和粘连的 概率增加，这是传统的槽筒防叠装置上不可避免地产生的重叠，村田公司经过长期的观察和研究，发现如 果槽筒同时具有两种不同的沟槽，在发生重叠卷绕的危险区域处转换槽筒圈数，将消除重叠。为此村田公 司研制了智能型复合沟槽槽筒。
三
国内自动络筒机
上海第二纺织机械公司
上海第二纺织机械股份有限公司在引进德国赐来福Autoconer238自动络筒机的 基础上自主研发了自动络筒机。其主要的技术指标已达到或接近国际先进水平。
三
国内自动络筒机
国内自动络筒机的技术水平与国外产品相比差距较大，特别是产品的自主开发 能力受整体工业水平低的制约，难以与国外先进厂家抗衡。如果我们在电子清纱器 和气动捻接器的技术上有所突破，则我们的产品将会得到进一步的提升。
二
国外自动络筒机
日本村田公司
日本村田公司开发的空气吹捻器的技术加上独特的对吹捻接头效果的三重检验 部件，可使纱线接头非常完美。
在自动络筒机上应用两个沟槽防叠技术，最高机械速度为2000r/min，卷绕速度以 各锭子单独的变频器予以控制，以达到平滑稳定的慢启动，并能够进行确实可靠的防 重叠卷绕的控制
独创的气圈控制器能随纱线的退绕而自动逐渐下降，使管纱的退绕始终保持了张 力的稳定，可减少脱圈、飞花、毛羽、棉结的产生。
三
国内自动络筒机
青岛宏大公司
青岛宏大自主开发的SMARO新型自动络筒机对络筒纱路及工艺进行了全新的 设计，结构简单，采用先进的电气控制技术，自动化水平较高，真正实现了纱线全 程监控，大大提高了生产效率和经济效益。

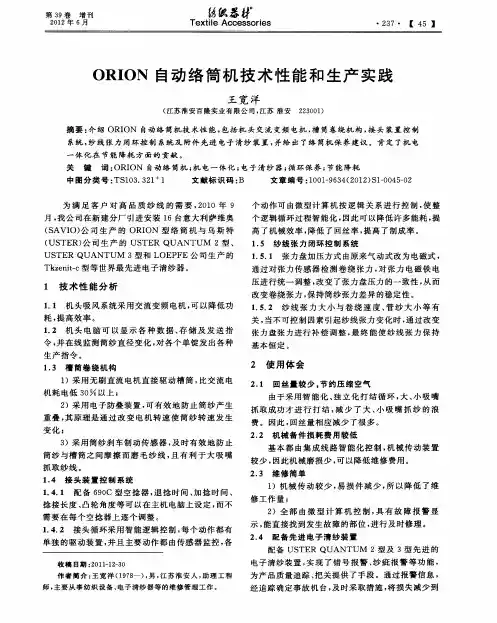

ORION自动络筒机技术性能和生产实践

ORION自动络筒机技术性能和生产实践
电磁 线 圈组 件 。侧 齿 盘 组件 为简 单 的 盘装 结 构 ， 寻
纬齿 盘 组 件 主要 包 括 寻 纬齿 盘 、 位 弹簧 和基 座 ３ 复
收 稿 日期 ： ０ ２０ 一 ｌ ２ １ — ２Ｏ
部分 ， 侧齿 盘 与寻纬 齿盘 通过各 自端面上 的 １ ８个 不

作 者 简 介 ： 建 岭 （ ９ ２ ） 男 ， 东 聊 城 人 ， 理 工 程 王 １７ 一 ， 山 助
１ ４ ２ 接 头循 环 采用 智能 逻辑 控制 ， ．． 每个动 作 都有 单 独 的驱 动装 置 ， 并且 主要 动作 都 由传感 器监 控 ， 各
收 稿 日期 ： ０ １ １ — ０ ２ １ — ２３
配备 ＵＳ Ｅ Ｔ Ｒ ＱＵＡＮＴＵＭ ２型 及 ３型先 进 的 电子 清纱 装置 ， 现 了 错 号报 警 、 实 纱疵 报 警 等 功 能 ， 为产 品质 量追 踪 、 关提 供 了手段 。通 过报警 信 息 ， 把 经追 踪确 定事 故机 台 ， 时采 取措 施 ， 损失 减少 到 及 将
系统 ， 线张 力 闭环控 制 系统及 附件 先进 电子 清纱装 置 ， 纱 并给 出了络筒机 保 养建议 。肯定 了机 电
一
体化 在 节能 降耗 方 面的 贡献 。
文献 标识 码 ： Ｂ 文章 编 号 ：０ １９ ３ （ Ｏ ２ ￥ －０ ５０ １０ —６ ４ ２ １ ） １０ ４ －２
体化使 维 修更 简捷 。总 之 ， 要使 络筒 机 正 常 高 效 运 转 ， 一定 要做 好维 护保 养工 作 。 就
洁， 并清 洁控 制 电机 的冷却 风扇 ， 空管输 送带 进行 对
清 洁飞 花 、 回丝 的卷 绕 。
参考文献 ：
［ ］马厚 坤 ， 起 宏 ， 兆 旗 ， ． 大 利 萨 维 奥 公 司 ＯＲ Ｏ １ 朱 李 等 意 ＩＮ

《自动络筒机》课件

《自动络筒机》课件
通过卷绕原理，自动络筒机能够实现纱线的连续卷绕，并保持一定的密度和稳定性 ，以满足纺织工业的需求。
卷绕原理的实现需要精确的控制系统和机械结构的配合，以确保卷绕过程的稳定性 和可靠性。
控制系统
01
控制系统是自动络筒机的关键组成部分之一，它负 责控制机器的各个部分协调工作。
02
通过控制系统，自动络筒机能够实现自动化操作和 智能化控制，提高生产效率和产品质量。
THANKS.
个性化定制
自动络筒机将适应个性化定制的需求，通过调整参数和配置，满 足不同客户的生产需求。
市场前景
全球市场需求
随着全球制造业的复苏和经济的发展，自动络筒机的市场需求将 持续增长。
新兴市场潜力
新兴市场的经济发展和产业升级将为自动络筒机带来巨大的市场潜 力。
技术优势与品牌影响力
具备技术创新和品牌影响力的自动络筒机企业将在市场竞争中占据 优势地位。
《自动络筒机》PPT课 件
目录
• 自动络筒机概述 • 自动络筒机的工作原理 • 自动络筒机的应用 • 自动络筒机的维护与保养 • 自动络筒机的未来发展
自动络筒机概述
01
定义与特点
定义
自动络筒机是一种纺织机械，用 于将原纱卷装为具有较大密度的 筒子纱。
特点
自动化程度高，生产效率高，卷 装容量大，可实现连续生产。
纱线跑偏
检查各导纱器和罗拉是否正常，调整张力装置和 卷绕装置的参数，检查卷绕张力是否适中。
3
机器噪声大
检查各部件的紧固件是否松动，轴承和链条等部 位是否润滑良好，如有需要应及时维修或更换。
自动络筒机的未来
05
发展
技术创新
自动化技术
01
随着自动化技术的不断发展，自动络筒机将更加智能化，实现

自动络筒技术

自动络筒技术
第四节 自动络筒技术

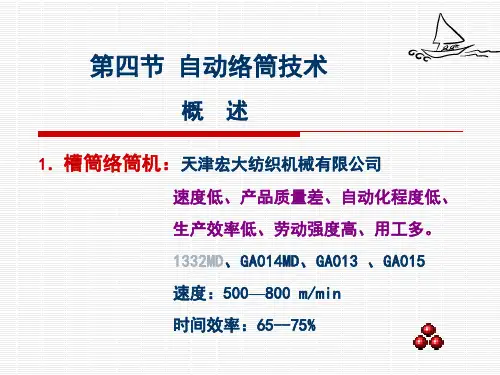

概 述
1．槽筒络筒机：天津宏大纺织机械有限公司
速度低、产品质量差、自动化程度低、 生产效率低、劳动强度高、用工多。 1332MD、GA014MD、GA013 、GA015 速度：500—800 m/min 时间效率：65--75%
第四节 自动络筒技术
概 2．自动络筒机
（1）国产自动络筒机：青岛宏大纺织机械有限公司 与意大利Savio公司技术合作生产的Espero型。
AUTOCONER338（60锭）
SAVIO—ORION（64锭）
NO.21C（60锭）
托盘型 Bobbin-Tray Type 纱库型 Magazine
第四节 自动络筒技术
一、自动络筒机与槽筒络筒机在经济效益 方面的比较分析 二、自动换管装置： 实例 视频 P34
光电传感器 ---驱动传动机构 ---插纱锭座 空管输送带 ---空管 ---集管箱 步进电动机 ---管纱库 ---插纱锭座 ---原位
述

（2）引进自动络筒机：
德国赐来福Shlafhorst：Autoconer338、Autoconer5 意大利萨维奥Savio：RAS-15、Espero、ORION 日本村田Murata：No.7-Ⅱ、No.7-Ⅴ、No.21C 工艺速度：1200-1500 m/min 时间效率：90%
第四节 自动络筒技术
P34
三、自动换筒装置：推进机构、换筒机构、吹风机构
第四节 自动络筒技术
四、清洁除尘系统： P35
五、自动络筒机生产过程：

《自动络筒机》课件

《自动络筒机》课件

工业领域：用于工业用纱线的络 筒和整理
01
自动络筒机的组成结构
自动络筒机的机械结构
筒子架：用于放置纱线筒 子
纱线输送系统：将纱线从 筒子架输送到络筒机
络筒机头：用于将纱线缠 绕到筒子上
纱线张力控制系统：控制 纱线的张力，保证纱线的 质量
纱线卷绕系统：将纱线卷 绕到筒子上
纱线切割系统：将纱线切 割成一定长度，便于后续 处理
自动络筒机采用 先进的电子控制 技术，提高了生 产效率
自动络筒机具有 高速、高精度的 特点，提高了生 产效率
自动络筒机采用 智能化设计，减 少了人工操作， 提高了生产效率
自动络筒机采用 模块化设计，便 于维护和保养， 提高了生产效率
自动络筒机的精度控制
自动络筒机采用高精度传感器， 确保纱线张力的精确控制
智能化：实 现自动络筒 机的智能化， 提高生产效
率和质量
节能环保： 采用节能环 保技术，降 低能耗和污
染
自动化：实 现自动络筒 机的自动化， 减少人工操
作
模块化：采 用模块化设 计，提高设 备的可维护 性和可扩展
性
网络化：实 现自动络筒 机的网络化， 提高设备的 远程监控和
管理能力
定制化：根 据用户需求， 提供定制化 的自动络筒 机解决方案
自动络筒机可以提高生产效 率，减少人工操作，降低生
产成本。
自动络筒机广泛应用于纺织、 服装、家纺等行业。
自动络筒机的工作原理
自动络筒机是一种纺织机械，用于将纱线卷绕成筒子。
工作原理主要包括纱线喂入、卷绕、成型和切断四个步骤。
纱线喂入：纱线从纱线筒中抽出，经过导纱器、张力器等装置，进入卷 绕区。
感谢观看
汇报人：

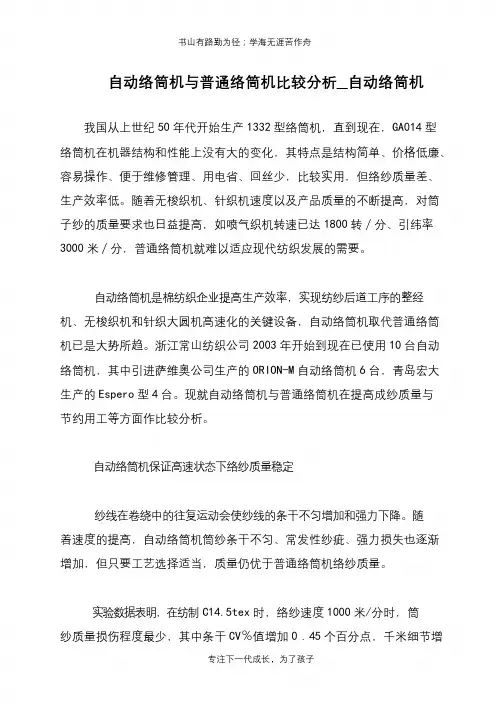

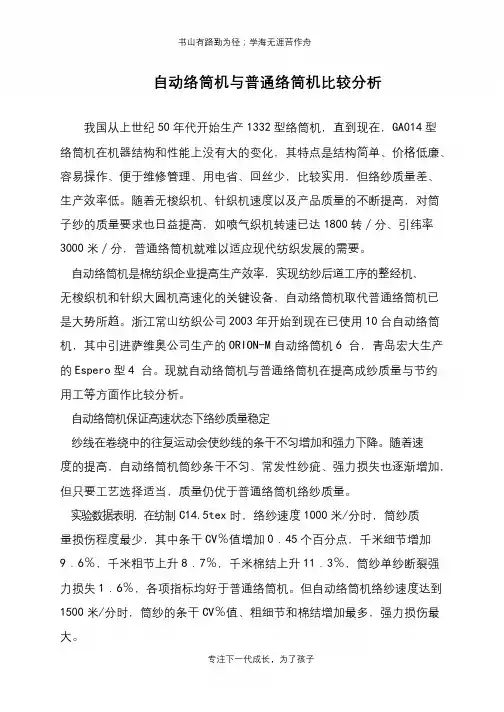

自动络筒机与普通络筒机比较分析

自动络筒机与普通络筒机比较分析

书山有路勤为径；学海无涯苦作舟
自动络筒机与普通络筒机比较分析
我国从上世纪50年代开始生产1332型络筒机，直到现在，GA014型
络筒机在机器结构和性能上没有大的变化，其特点是结构简单、价格低廉、容易操作、便于维修管理、用电省、回丝少，比较实用，但络纱质量差、生产效率低。

随着无梭织机、针织机速度以及产品质量的不断提高，对筒子纱的质量要求也日益提高，如喷气织机转速已达1800转／分、引纬率3000米／分，普通络筒机就难以适应现代纺织发展的需要。

自动络筒机是棉纺织企业提高生产效率，实现纺纱后道工序的整经机、
无梭织机和针织大圆机高速化的关键设备，自动络筒机取代普通络筒机已是大势所趋。

浙江常山纺织公司2003年开始到现在已使用10台自动络筒机，其中引进萨维奥公司生产的ORION-M自动络筒机6台，青岛宏大生产的Espero型4台。

现就自动络筒机与普通络筒机在提高成纱质量与节约用工等方面作比较分析。

自动络筒机保证高速状态下络纱质量稳定
纱线在卷绕中的往复运动会使纱线的条干不匀增加和强力下降。

随着速
度的提高，自动络筒机筒纱条干不匀、常发性纱疵、强力损失也逐渐增加，但只要工艺选择适当，质量仍优于普通络筒机络纱质量。

实验数据表明，在纺制C14.5tex时，络纱速度1000米/分时，筒纱质
量损伤程度最少，其中条干CV％值增加0．45个百分点，千米细节增加9．6％，千米粗节上升8．7％，千米棉结上升11．3％，筒纱单纱断裂强力损失1．6％，各项指标均好于普通络筒机。

但自动络筒机络纱速度达到1500米/分时，筒纱的条干CV％值、粗细节和棉结增加最多，强力损伤最大。

专注下一代成长，为了孩子。

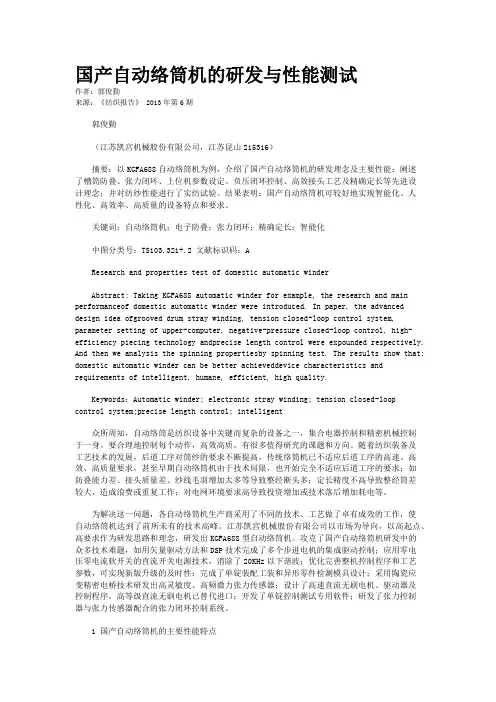

国产自动络筒机的研发与性能测试

国产自动络筒机的研发与性能测试

国产自动络筒机的研发与性能测试作者：郭俊勤来源：《纺织报告》 2013年第6期郭俊勤（江苏凯宫机械股份有限公司，江苏昆山215316）摘要：以KGFA688自动络筒机为例，介绍了国产自动络筒机的研发理念及主要性能；阐述了槽筒防叠、张力闭环、上位机参数设定、负压闭环控制、高效接头工艺及精确定长等先进设计理念；并对纺纱性能进行了实纺试验。

结果表明：国产自动络筒机可较好地实现智能化、人性化、高效率、高质量的设备特点和要求。

关键词：自动络筒机；电子防叠；张力闭环；精确定长；智能化中图分类号：TS103.321+.2 文献标识码：AResearch and properties test of domestic automatic winderAbstract: Taking KGFA688 automatic winder for example, the research and main performanceof domestic automatic winder were introduced. In paper, the advanced design idea ofgrooved drum stray winding, tension closed-loop control system, parameter setting of upper-computer, negative-pressure closed-loop control, high-efficiency piecing technology andprecise length control were expounded respectively. And then we analysis the spinning propertiesby spinning test. The results show that: domestic automatic winder can be better achieveddevice characteristics and requirements of intelligent, humane, efficient, high quality.Keywords：Automatic winder; electronic stray winding; tension closed-loopcontrol system;precise length control; intelligent众所周知，自动络筒是纺织设备中关键而复杂的设备之一，集合电器控制和精密机械控制于一身。

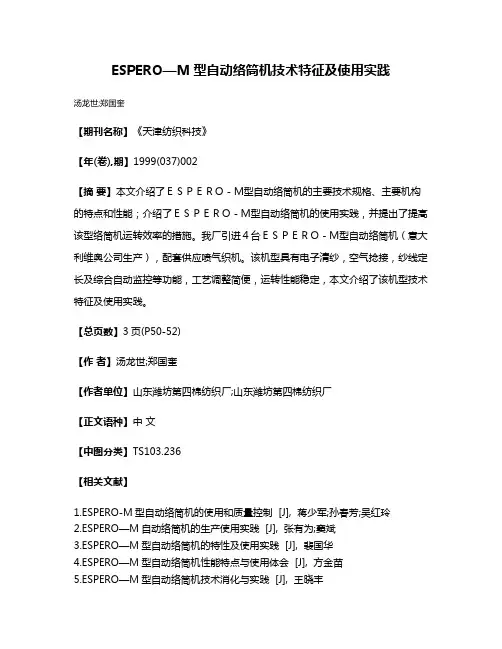

ESPERO—M型自动络筒机技术特征及使用实践
