自动络筒机主要技术特征综述中国纺织工程学会棉纺织专业委员会李妙福自动络筒机自1992年开始研制迄今已有80年的历史。
近几年我国从德国赐来福公司引进的Autoconer338型、日本村田公司No.21c process coner和意大利萨维奥公司的ORION型自动络筒机都属第四代产品，代表国际先进水平。
它和第三代自动络筒机相比，在高速度、高质量、高劳动生产率、节能、节纱和智能化、一体化等方面都有了新的发展和提高。
1 自动络筒机的技术特征国外三种自动络筒机的技术参数和特征汇总如表l。
1.1 质量保证体系络纱工序除了将管纱卷绕成有-定长度要求的筒纱外，另一个重要任务就是清除对后工序和最终成品质量有影响的各类有害纱疵，如大棉结、粗节、细节、竹节、双纱、股线缺股、藤捻等以改善纱线外观质量。
现代自动络筒机的质量保证体系主要有清纱、捻接、张力控制和减少毛羽增长等方面，现简述如下：1.1.1 清纱和捻接电子清纱器基本上都采用乌斯特(Uster)和洛菲(Loepfe)生产的最新的微机型清纱器，不仅清纱工艺性能好，而且功能强，并且可和机上电脑联接，使清纱器的处理系统融合在微机内，做到电清工艺统一设置和控制，所以操作简单，故障率低，误切、漏切少。
新型清纱器如乌斯特"Uster Quantum"型及络菲"Yarn Master 800"型等还可检切异色纤维，但设置参数应恰当，否则检切率过高，影响效率。
捻接技术都采用捻接器(空气、机械)取代打结器，为生产无结纱创造了条件。
意大利ORION型自动络筒机，在接头前，若电子清纱器检测从筒子上退绕下来的纱线有纱疵，则上捕纱器会继续引纱，直到剔除后再接头，而下捕纱器能通过传感器控制引纱长度，即上捕纱器引纱没有结束，下捕纱器在引纱达到要求长度时不会继续引纱而处于等待状态。
同时由于上、下捕纱器、捻接器都由步进电机单独传动，各自独立受控制；如果两个捕纱器中有一个没有捕捉到纱头，则继续找头，而另一个完成捕捉纱头后处于等待接头状态，而打结器等待至两个捕纱器都达正确位置后才开始启动打结。

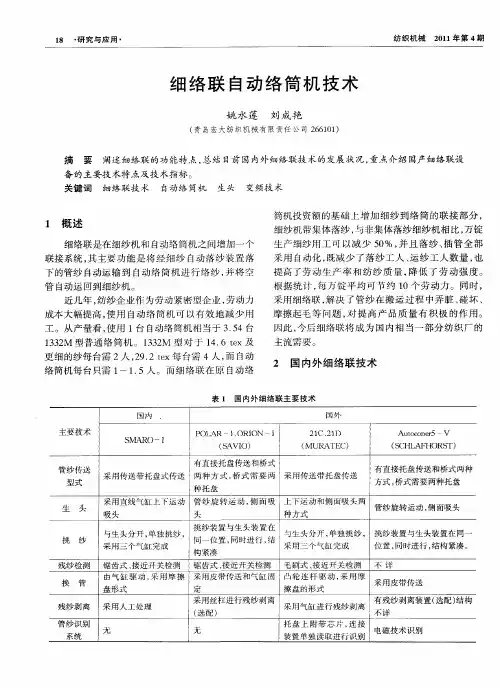

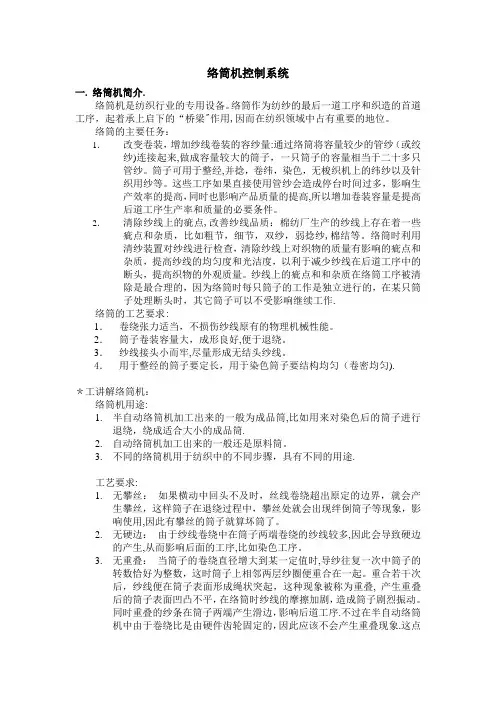

络筒机控制系统一.络筒机简介.络筒机是纺织行业的专用设备。
络筒作为纺纱的最后一道工序和织造的首道工序，起着承上启下的“桥梁"作用,因而在纺织领域中占有重要的地位。
络筒的主要任务：1．改变卷装，增加纱线卷装的容纱量:通过络筒将容量较少的管纱（或绞纱)连接起来,做成容量较大的筒子，一只筒子的容量相当于二十多只管纱。
筒子可用于整经,并捻，卷纬，染色，无梭织机上的纬纱以及针织用纱等。
这些工序如果直接使用管纱会造成停台时间过多，影响生产效率的提高，同时也影响产品质量的提高,所以增加卷装容量是提高后道工序生产率和质量的必要条件。
2．清除纱线上的疵点,改善纱线品质：棉纺厂生产的纱线上存在着一些疵点和杂质，比如粗节，细节，双纱，弱捻纱,棉结等。
络筒时利用清纱装置对纱线进行检查，清除纱线上对织物的质量有影响的疵点和杂质，提高纱线的均匀度和光洁度，以利于减少纱线在后道工序中的断头，提高织物的外观质量。
纱线上的疵点和和杂质在络筒工序被清除是最合理的，因为络筒时每只筒子的工作是独立进行的，在某只筒子处理断头时，其它筒子可以不受影响继续工作.络筒的工艺要求:1．卷绕张力适当，不损伤纱线原有的物理机械性能。
2．筒子卷装容量大，成形良好,便于退绕。
3．纱线接头小而牢,尽量形成无结头纱线。
4．用于整经的筒子要定长，用于染色筒子要结构均匀（卷密均匀).＊工讲解络筒机：络筒机用途:1.半自动络筒机加工出来的一般为成品筒,比如用来对染色后的筒子进行退绕，绕成适合大小的成品筒.2.自动络筒机加工出来的一般还是原料筒。
3.不同的络筒机用于纺织中的不同步骤，具有不同的用途.工艺要求:1.无攀丝：如果横动中回头不及时，丝线卷绕超出原定的边界，就会产生攀丝，这样筒子在退绕过程中，攀丝处就会出现绊倒筒子等现象，影响使用,因此有攀丝的筒子就算坏筒了。
2.无硬边：由于纱线卷绕中在筒子两端卷绕的纱线较多,因此会导致硬边的产生,从而影响后面的工序,比如染色工序。
![[1] 络筒](https://img.taocdn.com/s1/m/ce5bab68561252d380eb6eb1.png)

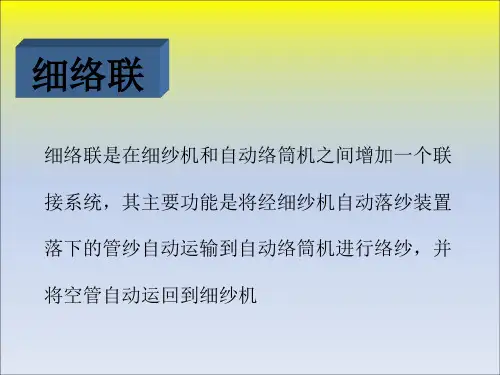

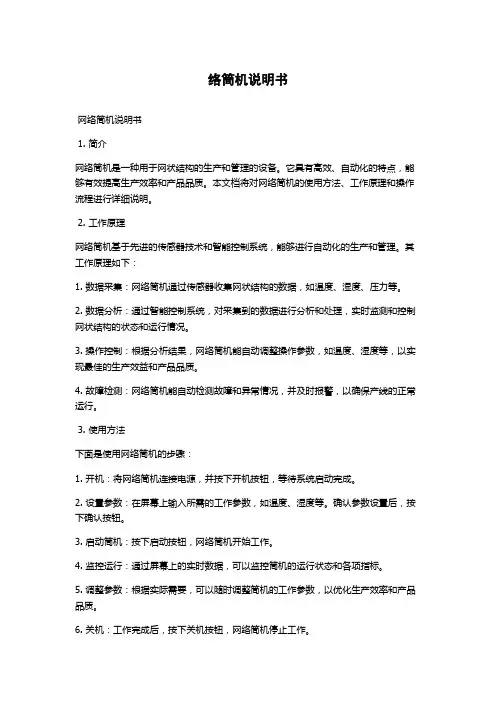

络筒机说明书网络筒机说明书1. 简介网络筒机是一种用于网状结构的生产和管理的设备。
