意大利萨维奥自动络筒机的工艺配置

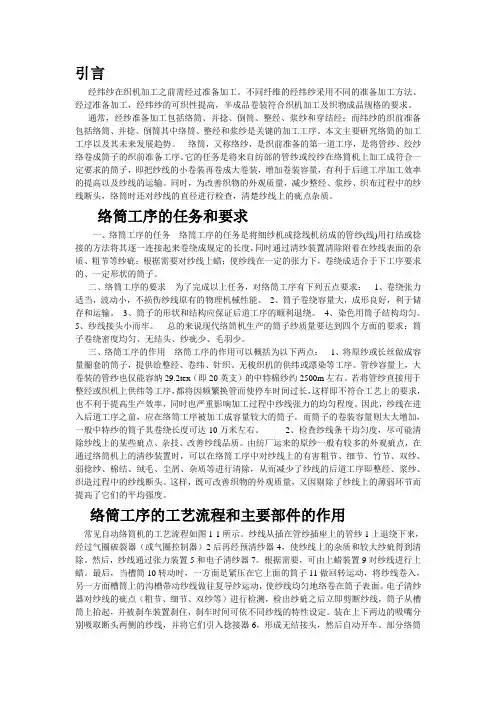

引言经纬纱在织机加工之前需经过准备加工。

不同纤维的经纬纱采用不同的准备加工方法。

经过准备加工，经纬纱的可织性提高，半成品卷装符合织机加工及织物成品规格的要求。

通常，经纱准备加工包括络筒、并捻、倒筒、整经、浆纱和穿结经；而纬纱的织前准备包括络筒、并捻、倒筒其中络筒、整经和浆纱是关键的加工工序。

本文主要研究络筒的加工工序以及其未来发展趋势。

络筒，又称络纱，是织前准备的第一道工序，是将管纱、绞纱络卷成筒子的织前准备工序。

它的任务是将来自纺部的管纱或绞纱在络筒机上加工成符合一定要求的筒子，即把纱线的小卷装再卷成大卷装，增加卷装容量，有利于后道工序加工效率的提高以及纱线的运输。

同时，为改善织物的外观质量，减少整经、浆纱、织布过程中的纱线断头，络筒时还对纱线的直径进行检查，清楚纱线上的疵点杂质。

络筒工序的任务和要求一、络筒工序的任务络筒工序的任务是将细纱机或捻线机纺成的管纱(线)用打结或捻接的方法将其逐一连接起来卷绕成规定的长度，同时通过清纱装置清除附着在纱线表面的杂质、粗节等纱疵；根据需要对纱线上蜡；使纱线在一定的张力下，卷绕成适合于下工序要求的、一定形状的筒子。

二、络筒工序的要求为了完成以上任务，对络筒工序有下列五点要求：1、卷绕张力适当，波动小，不损伤纱线原有的物理机械性能。

2、筒子卷绕容量大，成形良好，利于储存和运输。

3、筒子的形状和结构应保证后道工序的顺利退绕。

4、染色用筒子结构均匀。

5、纱线接头小而牢。

总的来说现代络筒机生产的筒子纱质量要达到四个方面的要求：筒子卷绕密度均匀、无结头、纱疵少、毛羽少。

三、络筒工序的作用络筒工序的作用可以概括为以下两点：1、将原纱或长丝做成容量圈套的筒子，提供给整经、卷纬、针织、无梭织机的供纬或漂染等工序。

管纱容量上，大卷装的管纱也仅能容纳29.2tex（即20英支）的中特棉纱约2500m左右。

若将管纱直接用于整经或织机上供纬等工序，都将因频繁换管而使停车时间过长，这样即不符合工艺上的要求，也不利于提高生产效率，同时也严重影响加工过程中纱线张力的均匀程度。

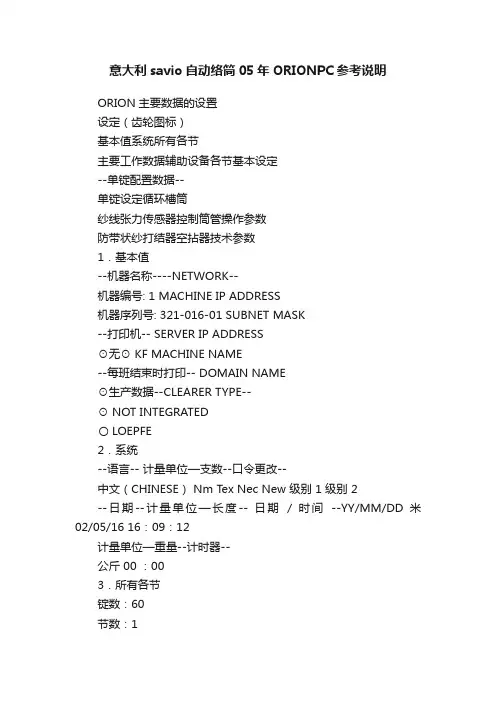

意大利savio自动络筒05年ORIONPC参考说明ORION主要数据的设置设定（齿轮图标）基本值系统所有各节主要工作数据辅助设备各节基本设定--单锭配置数据--单锭设定循环槽筒纱线张力传感器控制筒管操作参数防带状纱打结器空拈器技术参数1．基本值--机器名称----NETWORK--机器编号: 1 MACHINE IP ADDRESS机器序列号: 321-016-01 SUBNET MASK--打印机-- SERVER IP ADDRESS⊙无⊙ KF MACHINE NAME--每班结束时打印-- DOMAIN NAME⊙生产数据--CLEARER TYPE--⊙ NOT INTEGRATED〇 LOEPFE2．系统--语言-- 计量单位—支数--口令更改--中文（CHINESE） Nm Tex Nec New 级别 1 级别 2--日期--计量单位—长度-- 日期/ 时间--YY/MM/DD 米02/05/16 16：09：12计量单位—重量--计时器--公斤 00 ：003．所有各节锭数：60节数：1节序号：1第一锭：1末锭： 60--当前配置数据--节 1 ：1--604．主要工作数据--操作参数--防带状纱装置--张力传感器-- --循环--管纱输送器-- 纱线编码：COTTON Nominal Count：14.5--操作参数--筒纱重量（gr）：1500 筒纱长度（Mt）：110000管纱重量（gr）：58 管纱长度（Mt）：3150Real Count：14.5 络纱速度（Mt/min）：1200纱线数量：1 加速度：150滑动系数：1 上蜡装置（无：0；有：1）：0--防带状纱--筒纱直径参数：3333--张力传感器--最小压力：8压力：10 Anti-Wrap Sensitivity：220--VSS可变速系统参数--可变速系统百分比：100 减速最大速度：20--循环--管纱输送器----循环--反转速度：50 筒纱寻纱尾次数：2长疵反转速度：100 管纱更换次数：2管纱寻纱尾次数：25．辅助设备⊙左手机型〇右手机型--吸风装置类型----发送数据-- ⊙人工TDE+变频器 Complete⊙ Motor Temperature Prob⊙ Overloading Motor〇Superba LinkYarn F. 管纱输送器落纱小车空管库筒纱传送带吸风装置除尘系统空管传送带筒纱传送带--筒纱传送带--传送带数量：0 转向器数量：0⊙机头⊙人工筒管传送带〇自动筒管传送带自动筒纱传送带上启动时所需筒纱数1：--吸风装置--⊙吸风电机⊙Magitex（意大利）停机时间（分钟）：2〇Electro-jet（西班牙）除尘间隔次数：0空管传送带--空管传送装置--传送带数量：1〇机头⊙机尾6．各节基本设定（只可查阅）--单锭配置数据--7．单锭设定⊙张力控制装置（Booster）〇筒纱架⊙纱线张力传感器〇 C.A.P. Full Step〇不允许更换管纱〇断纱改向〇 Lycra Cycle 〇包缠时DWM方式处理〇清纱器测试〇 Forced Bobbin Change （Red Light）〇Forced Bobbin Change （Textile Alarm）--纱批----Yarn Feeler Sensor--⊙单批纱探纱传感器〇编码 1 ATX 1 BTSR 1〇编码 2 Sensor Value：70 注：①新式探纱传感器（与中探纱气阀一体）选择ATX1。

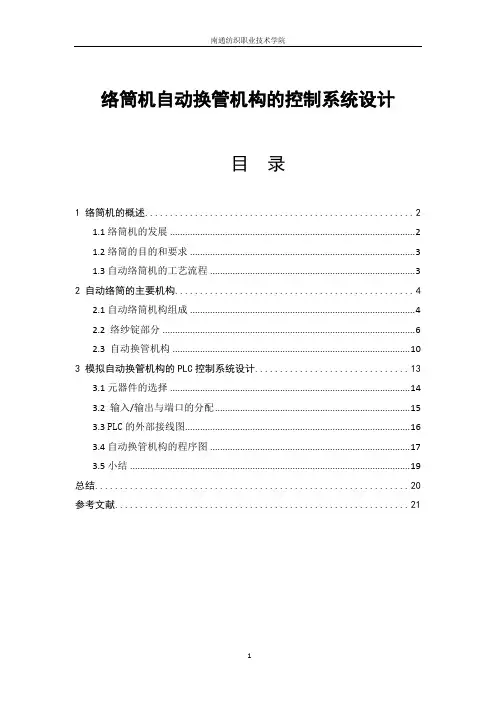

络筒机自动换管机构的控制系统设计目录1 络筒机的概述 (2)1.1络筒机的发展 (2)1.2络筒的目的和要求 (3)1.3自动络筒机的工艺流程 (3)2 自动络筒的主要机构 (4)2.1自动络筒机构组成 (4)2.2 络纱锭部分 (6)2.3 自动换管机构 (10)3 模拟自动换管机构的PLC控制系统设计 (13)3.1元器件的选择 (14)3.2 输入/输出与端口的分配 (15)3.3 PLC的外部接线图 (16)3.4自动换管机构的程序图 (17)3.5小结 (19)总结 (20)参考文献 (21)1 络筒机的概述1.1络筒机的发展由于微电子技术和计算机技术的广泛应用，此时我国也开始引进国外技术，主要有青岛纺机厂、山西、陕西、常州等机械厂开始生产GA003型（仿萨维奥RAS15型）和GA004型（仿村田No7-Ⅱ型）自动络筒机。

但是终因机械零件多，精度要求高，互换性、可靠性及稳定性不够而未能形成批量生产。

国内纺织企业开始与德国赐来福公司、意大利萨维奥公司进行自动络筒机的技贸结合，进口部件，国内组装。

最为成功的国内企业是青岛宏大和上海二纺机。

上海二纺机虽引进自动络筒机项目，国家和企业投入大量资金，但未形成成熟商品。

目前，国产自动络筒机在市场占有率和品牌知名度方面与国外相比还有一定的差距。

如果想在今后的市场竞争中占有一席之地，国内企业必须依靠有自主知识产权、更新的技术、更优的质量和性价比更高的产品，才能满足用户要求。

国外自动络筒机经历过大批锭（即每台自动络筒机一只打结器）、小批锭（即每一定量锭子一只打结器）及单锭（即每锭一只打结器）三个发展阶段。

自单锭式自动络筒机进入市场后，自动络筒机的发展进入一个崭新的阶段。

第一代自动络筒机就是单锭式自动络筒机，其典型代表是RAS15、村田7-Ⅱ。

它基本靠机械结构控制，结构非常复杂，设计难度和制造精度要求非常高，而工作速度和效率比较低。

以ESPERO、村田7-V、AUTOCONER238为代表的第二代自动络筒机相比第一代自动络筒机有了较大改变，机械结构简化，动作可靠性提高，机械零部件制造精度要求降低，实现了数据统计与设置的人机对话，生产速度和效率得到了提高。

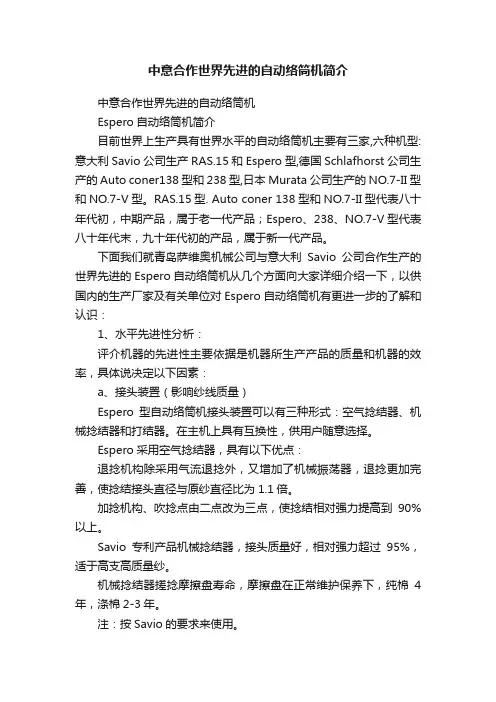

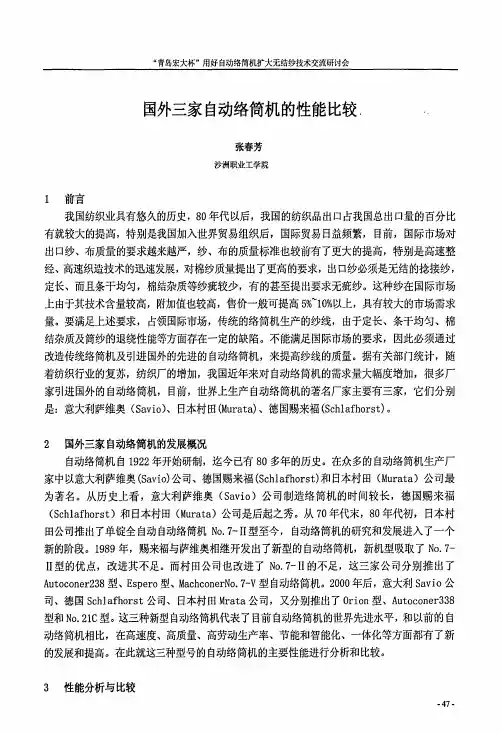

中意合作世界先进的自动络筒机简介中意合作世界先进的自动络筒机Espero自动络筒机简介目前世界上生产具有世界水平的自动络筒机主要有三家,六种机型:意大利Savio公司生产RAS.15和Espero型,德国Schlafhorst公司生产的Auto coner138型和238型,日本Murata公司生产的NO.7-II型和NO.7-V型。

RAS.15型. Auto coner 138型和NO.7-II型代表八十年代初，中期产品，属于老一代产品；Espero、238、NO.7-V型代表八十年代末，九十年代初的产品，属于新一代产品。

下面我们就青岛萨维奥机械公司与意大利Savio公司合作生产的世界先进的Espero自动络筒机从几个方面向大家详细介绍一下，以供国内的生产厂家及有关单位对Espero自动络筒机有更进一步的了解和认识：1、水平先进性分析：评介机器的先进性主要依据是机器所生产产品的质量和机器的效率，具体说决定以下因素：a、接头装置（影响纱线质量）Espero型自动络筒机接头装置可以有三种形式：空气捻结器、机械捻结器和打结器。

在主机上具有互换性，供用户随意选择。

Espero采用空气捻结器，具有以下优点：退捻机构除采用气流退捻外，又增加了机械振荡器，退捻更加完善，使捻结接头直径与原纱直径比为1.1倍。

加捻机构、吹捻点由二点改为三点，使捻结相对强力提高到90%以上。

Savio专利产品机械捻结器，接头质量好，相对强力超过95%，适于高支高质量纱。

机械捻结器搓捻摩擦盘寿命，摩擦盘在正常维护保养下，纯棉4年，涤棉2-3年。

注：按Savio的要求来使用。

b、清纱效果（影响纱线质量）Espero型接头装置和电子清纱器位置关系是，先捻结后清纱，使捻结质量得到电子清纱器的控制，纱线经电子清纱器后，直接进入筒子，中间不再经过任何装置。

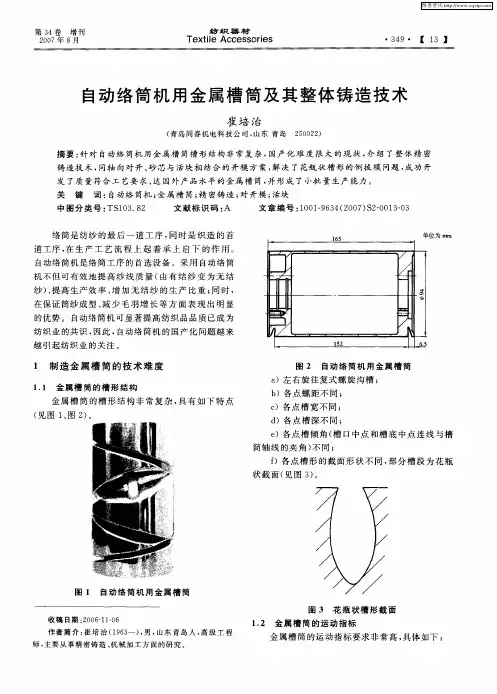

c、筒子成形（影响筒子质量）Savio筒子成形有如下优点：球面成形好，Espero型除具有筒子锥度累进装置外，还有轴向位移装置（由凸轮控制，随着筒子直径增长，筒子轴向右移动）。

ESPERO－M 型自动络筒机常见故障分析一、? 机头常见故障分析：（一）在线功能报警故障分析：1 吸风电机阻抗（Suction motor impedance）：A、如果KM3交流接触器不动作：（1）辅助线路133号~ 112号没有110VAC电压，I/0板有故障（133输出端无信号）；（2）KM3交流接触器故障；（3）KM3线圈断路；（4）FU4熔断。

B、如果KM3交流接触器吸合半秒后断开：（1）辅助线路218号~ 201号24VDC信号反馈线路有故障，I/0板有故障（218输入端无信号）；（2）218输入线断路。

C、电抗器L 3有故障。

2 吸风电机（Suction motor）：A、如果KM4交流接触器不动作：（1）辅助线路131号~ 112号没有110VAC电压，I/0板有故障（131输出端无信号）；（2）KM4交流接触器故障；（3）KM4线圈断路；（4）FU4熔断。

B、如果KM4交流接触器吸合半秒后断开：（1）辅助线路217号~ 201号24VDC信号反馈线路有故障，I/0板有故障（217输入端无信号）；（2）217输入线断路。

C、11 KW或13KW主风机过载，FR4热保护继电器断开。

3 循环轴电机（Cycle motor）：A、如果KM5交流接触器不动作：（1）辅助线路120号~ 112号没有110VAC电压，I/0板有故障（120输出端无信号）；（2）KM5交流接触器故障；（3）KM5线圈断路；B、如果KM5交流接触器吸合半秒后断开：（1）辅助线路210号~ 201号24VDC信号反馈线路有故障，I/0板有故障（210输入端无信号）；（2）210输入线断路。

C、循环轴电机过载，FR5热继电器断开，QM 1 热保护开关断开。

4 24 VAC（24 VAC Supply）：A、如果KM19交流接触器不动作：（1）辅助线路134号~ 112号没有110VAC电压，I/0板有故障（134输出端无信号）；（2）KM19交流接触器故障；（3）KM19线圈断路；（4）FU19保险丝熔断。

络筒机技术问答1、络筒目的是什么络筒目的是把原丝（纱）筒子通过各种形式卷绕，加工成退解顺畅、成形优良、不损伤丝线（纱）的物理化学性能的倍捻机喂入筒子。

2、络筒机有哪些基本构件组成络筒机有触摸屏（或液晶显示屏）、PLC（编程控制器）、伺服放大器、变频器、伺服马达、编码器、移丝杆丝杠、锭子、锭子驱动马达、传动龙带（无结头）。

上油装置及驱动马达、丝架、附加张力器（梳形门式重锤式）等组成。

3、络筒机各部分机构的作用如何触摸屏（或液晶显示屏）的作用是显示设定的工艺数据和工作状态。

PLC（编程控制器）作用是把从触摸屏（或液晶显示屏）上接收过来的数据或把变更的操作命令传递给伺服放大器和变频器。

变频器的作用是调整锭子驱动马达的电压和频率，保持锭子的卷绕线度的恒定。

伺服放大器的作用是监测移丝杆移丝量、锭子旋转向、伺服马达的速度和伺服马达按PLC 传递命令执行。

编码器的作用是将伺服放大器的命令数据编码并传递给伺服马达。

伺服马达是按编码器编码控制丝杆的移丝量及速度。

附加张力器（梳形门式重锤式）的作用是控制丝线的卷绕张力。

上油装置及驱动马达的作用是给原丝放置时间较长、毛羽较多的丝线添加油剂。

4、络筒机上需要设定的工艺参数有哪些络筒机上需要设定的工艺参数主要有：卷绕方式、丝线粗细（旦尼尔Diner）、丝线的卷绕线密度（g/cm3）、卷绕重量（g）、卷绕速度（m/min）、卷绕初始位置（mm）、卷绕移丝杆的最大动程（mm）、尾丝卷绕、移丝杆上下移动速度（mm/s）、卷绕差微量（mm）、卷绕差微率（%）、卷绕成形角、卷绕方向（Z、S）、卷绕空管直径（mm）、上油速度（rpm）等参数。

5、络筒机上卷绕方式有几种，各有什么优缺点，通常采用哪种卷绕方式络筒机上卷绕方式有经向卷绕（Warp）、纬向卷绕（Filing）、有边卷绕（Parallel）、混合卷绕（Compound）、特殊卷绕（Special）五种。

经向卷绕（Warp）丝线退解顺畅，卷装容量大，特别适宜于SD.DTY、SD.FDY、SD.DSP 等丝线的卷绕，但不适宜于毛羽较多的丝线、纱线丝与纱线的复合丝线的卷绕，因为丝线与丝线间的粘附力较大，丝线退解到筒子底部时，丝线的退解极不顺畅，丝线的断头率较高。
