镁铝尖晶石

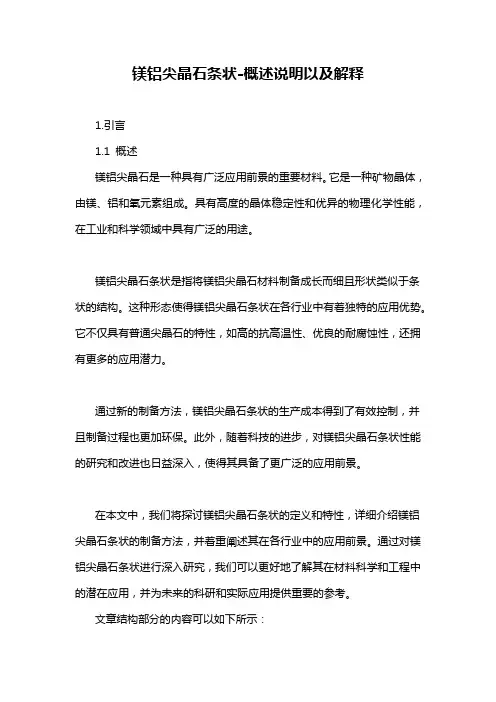

镁铝尖晶石条状-概述说明以及解释1.引言1.1 概述镁铝尖晶石是一种具有广泛应用前景的重要材料。

它是一种矿物晶体，由镁、铝和氧元素组成。

具有高度的晶体稳定性和优异的物理化学性能，在工业和科学领域中具有广泛的用途。

镁铝尖晶石条状是指将镁铝尖晶石材料制备成长而细且形状类似于条状的结构。

这种形态使得镁铝尖晶石条状在各行业中有着独特的应用优势。

它不仅具有普通尖晶石的特性，如高的抗高温性、优良的耐腐蚀性，还拥有更多的应用潜力。

通过新的制备方法，镁铝尖晶石条状的生产成本得到了有效控制，并且制备过程也更加环保。

此外，随着科技的进步，对镁铝尖晶石条状性能的研究和改进也日益深入，使得其具备了更广泛的应用前景。

在本文中，我们将探讨镁铝尖晶石条状的定义和特性，详细介绍镁铝尖晶石条状的制备方法，并着重阐述其在各行业中的应用前景。

通过对镁铝尖晶石条状进行深入研究，我们可以更好地了解其在材料科学和工程中的潜在应用，并为未来的科研和实际应用提供重要的参考。

文章结构部分的内容可以如下所示：1.2 文章结构本篇文章分为引言、正文和结论三个部分。

引言部分主要概述了本文的研究对象——镁铝尖晶石条状，并介绍了文章的结构和主要目的。

正文部分将分为两个小节进行讨论。

首先，在2.1部分，我们将详细定义和描述镁铝尖晶石的特性，包括其化学成分、晶体结构、物理性质等方面的内容。

其次，在2.2部分，我们将介绍镁铝尖晶石条状的制备方法，包括合成原理、工艺流程、关键条件等方面的内容。

结论部分将进一步展望镁铝尖晶石条状的应用前景，并对整篇文章进行总结和归纳，总结本文的研究成果和发现，以及对未来研究的展望。

通过以上结构的设置，本文将全面系统地介绍镁铝尖晶石条状的定义、特性、制备方法以及应用前景，希望能够为相关领域的研究者提供一定的参考和帮助。

1.3 目的本文的目的是介绍镁铝尖晶石条状的制备方法以及其应用前景，通过对镁铝尖晶石条状的定义和特性进行详细分析，以及对其制备方法进行系统梳理，旨在为读者提供有关镁铝尖晶石条状的全面了解。

镁铝尖晶石生产过程镁铝尖晶石是一种重要的磁性材料，它能够用于制造磁铁，具有很强的耐热性能。

它的生产过程主要有如下几个步骤：一、镁铝尖晶石原料准备：镁铝尖晶石的原料主要为镁粉末、铝粉末、氧化镁和氧化铝。

其中，镁粉末料一般是用熔融法制成，将镁氧化物熔融在高熔点的基体中，可以制成成型高熔点的粉末；铝粉末料一般利用高温技术，将铝氧化物熔融在基体中，可以制成成型铝粉末。

二、镁铝熔炼：首先，将镁粉末料和铝粉末料混合搅拌均匀，然后放置在一定温度下熔炼，使用湿法制备，湿法制备的生产工艺非常简单，但是熔炼时间需要1小时，湿法制备的生产工艺较为繁琐，最佳的制备工艺是在真空状态下使用呼吸铝法制备，以较高的熔炼效率和更好的粉体质量完成熔炼。

三、湿法制备：湿法制备的关键步骤是要将镁铝粉末料表面覆盖一层氧化膜，这是必要的，因为它可以有效地控制熔融熔体粉末和热反应收缩。

所需的原料可以是水性高分子溶液，根据要求可采用溶剂稀释，也可以使用水溶性固体材料，例如硅酸钠、苯基亚硅酸钠、淀粉等。

四、烧结：烧结是尖晶石晶簇形成的关键步骤，也是控制尖晶石结构和性能的关键步骤。

首先，将镁铝粉末进行分散，然后使用电极烧结机加热。

通常，温度保持在750～850℃之间，加热时间为10～50分钟。

加热后，粉末变成尖晶石晶体，其中晶体簇孵化和活化时间约为2到3小时。

五、粉碎粒度调整：烧结完成后，镁铝尖晶石粉末经过清破、干燥和打碎处理，最终获得相应的粉体粒度。

六、包装环节：镁铝尖晶石粉末成品通常应采用塑料袋包装，以防止氧化因接触空气而受到影响，并且袋子要紧密密封保证产品的纯度。

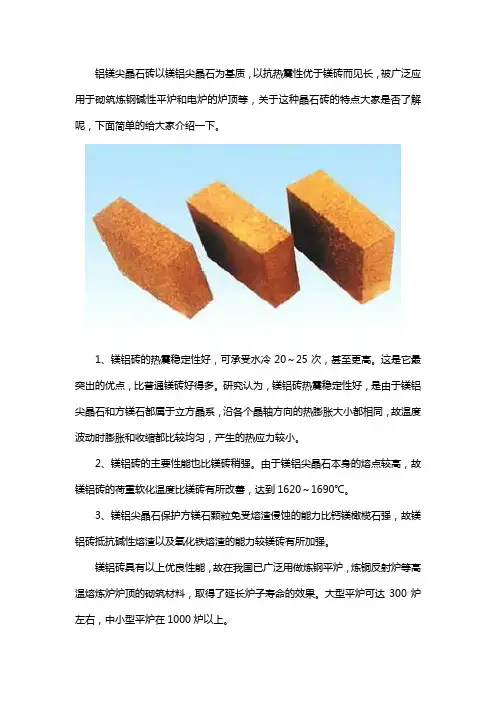

铝镁尖晶石砖以镁铝尖晶石为基质，以抗热震性优于镁砖而见长，被广泛应用于砌筑炼钢碱性平炉和电炉的炉顶等，关于这种晶石砖的特点大家是否了解呢，下面简单的给大家介绍一下。

1、镁铝砖的热震稳定性好，可承受水冷20～25次，甚至更高。

这是它最突出的优点，比普通镁砖好得多。

研究认为，镁铝砖热震稳定性好，是由于镁铝尖晶石和方镁石都属于立方晶系，沿各个晶轴方向的热膨胀大小都相同，故温度波动时膨胀和收缩都比较均匀，产生的热应力较小。

2、镁铝砖的主要性能也比镁砖稍强。

由于镁铝尖晶石本身的熔点较高，故镁铝砖的荷重软化温度比镁砖有所改善，达到1620～1690℃。

3、镁铝尖晶石保护方镁石颗粒免受熔渣侵蚀的能力比钙镁橄榄石强，故镁铝砖抵抗碱性熔渣以及氧化铁熔渣的能力较镁砖有所加强。

镁铝砖具有以上优良性能，故在我国已广泛用做炼钢平炉，炼铜反射炉等高温熔炼炉炉顶的砌筑材料，取得了延长炉子寿命的效果。

大型平炉可达300炉左右，中小型平炉在1000炉以上。

接下来再给大家说下铝镁尖晶石砖的生产工艺：镁铝砖的生产工艺与烧成镁砖大致相同，只是在配料中加入一定比例的工业氧化铝或特级铝矾土熟料。

工业氧化铝的杂质含量比高铝矾土熟料低。

配料中加入天然铝矾土熟料，可改善泥料的塑性，在同样条件下，砖坯体积密度较高。

工业氧化铝的加入量一般为5%～10%，通常按一定比例与镁砂共同细磨后，以细粉形式加入，这有利于在制品基质中形成分布均匀的镁铝尖晶石新晶相。

也有采用预合成镁铝尖晶石再进行配料制砖的生产方法。

配料时临界粒度大，有利于提高制品的抗热震性，但不利于制品的密度和强度，一般采用3mm。

粒度一般采用3～1mm与1～0.088mm且应控制3～2mm粗颗粒与小于0.088mm细粉的比例，来提高制品的抗热震性。

镁铝砖的烧成温度要根据原料的纯度来确定，一般要比镁砖的烧成温度高30～50℃，高纯镁铝砖的烧成温度达1750～1800℃。

以上就是金京窑业带给大家的分享，希望对大家有所帮助，同时也感谢大家一直以来对金京窑业的关注与支持！。

镁铝尖晶石是MGO-AL2O3系中唯一稳定的化合物，它具有熔点高，导热性能好，化学稳定性好的特点，并且具有优异的耐腐蚀耐磨性，对于紫外，可见光，红外光波段具有良好的透过性，这使得镁铝尖晶石具有广阔的应用前景，是一项值得研究的重要课题。

我搜集了三种制备方法，分别是燃烧法制备镁铝尖晶石，低温合成镁铝尖晶石，醇盐水解法制备镁铝尖晶石。

1燃烧法。

去硝酸镁和硝酸铝，按照一比二的配比配制45克混合料，加入100毫升水搅拌成均匀的浑浊液，分成份，在60摄氏度下搅拌到溶解，再加入40G尿素，继续搅拌至浆糊状，持续搅拌后，放入燃烧炉中加热十分钟，燃烧结束后冷却到室温取出，研磨得到镁铝尖晶石粉体。

2醇盐水解法
将摩尔比为一比二的金属镁片和铝片（镁8克，,铝18克）同时置于足量的正丁醇中，加热反应。

用碘单质进行催化，会得到无色透明的醇盐溶液。

将所得高纯度的醇盐加无水乙醇稀释，用乙酰丙酮做螯合剂，保持恒定的环境温度，将百分之九十五的乙醇缓慢加入醇盐中水解，得到镁铝复合氢氧化物湿凝胶，对湿凝胶干燥得到干燥的凝胶煅烧得到镁铝尖晶化合物。

3低温合成镁铝尖晶石
取少量铝厂污泥和碱式碳酸镁在球磨机中研磨四小时，料球水比例为1；2；1，转速220R/M
烘干四小时，粉碎过筛，用浓度为5%的聚乙烯醇溶液为结合剂，150mpa,
在9000摄氏度下煅烧三小时后自然冷却，得到试样，。

镁铝尖晶石的合成方法、途径及应用行业镁铝尖晶石具有良好的抗侵蚀能力，热震稳定性好，其最主要的用途：一是代替镁铬砂制造镁铝尖石砖用于水泥回转窑，不但避免了铬公害，而且具有极好的抗剥落性，二是用于制作钢包浇注料，大大提高钢包衬的抗侵蚀能力。

其应用范围还在不断扩大，如镁铝尖晶石制品用于有色冶金、玻璃工业等。

镁铝尖晶石是极具发展前景的高级耐火原料。

尖晶石是镁铝氧化物组成的矿物，因含有镁、铁、锌、锰等元素，可以分为很多种，如铝尖晶石、铁尖晶石、锌尖晶石、锰尖晶石、铬尖晶石等。

由于含有不同的元素，不同的尖晶石可以有不同的颜色。

(镁铝尖晶石原料)1镁铝尖晶石原料的合成方法(1)轻烧法活性镁铝尖晶石粉(2)烧结法烧结镁铝尖晶石砂，主要指以轻烧镁粉、工业氧化铝或优质铝矾土为原料，经配合、磨细、成形煅烧制得镁铝尖晶石原料。

从合成镁铝尖晶石的机理可以推知：增大原理细度、提高成型压力、升高合成温度，换句话说就是减少扩散距离、增大接触面积、提高扩散能力都有利于镁铝尖晶石的合成反应。

(3)电熔法电熔镁铝尖晶石砂，主要指采用轻烧镁粉、工业氧化铝或优质矾土为原料，经配料、熔融、冷却、破碎后制成。

电熔镁铝尖晶石的主要优点是晶体发育好、晶粒尺寸大、组织结构致密、抗侵蚀性强。

（电熔镁铝尖晶石）2镁铝尖晶石的合成方法合成镁铝尖晶石的方法主要有烧结法和电熔法。

烧结法是指将氢氧化铝、烧结氧化铝等原料与碳酸镁、氢氧化镁等含镁原料，按照要求组成配料，共同细磨，压球(坯)，于1750℃以上的回转窑或竖窑中高温煅烧，即可得到烧结法合成的镁铝尖晶石，具体而言，可以分为一步法、一步半法和二步法。

一步法烧结合成菱镁矿+铝矾土生料→干法共磨→成型→烧成→尖晶石熟料一步半法烧结合成轻烧镁粉+铝矾土生料→干法共磨→成型→烧成→尖晶石熟料二步法烧结合成菱镁矿+铝矾土生料→干法共磨→成型→轻烧(1300℃左右)→破碎→成型→烧成→尖晶石熟料另外，将压制的合成尖晶石生料球在1200~1300℃的低温下煅烧，可以制得活性尖晶石，与烧结尖晶石不同，活性尖晶石中含有未反应的w(Al2O3)10~15%，w(MgO)5%~10%。

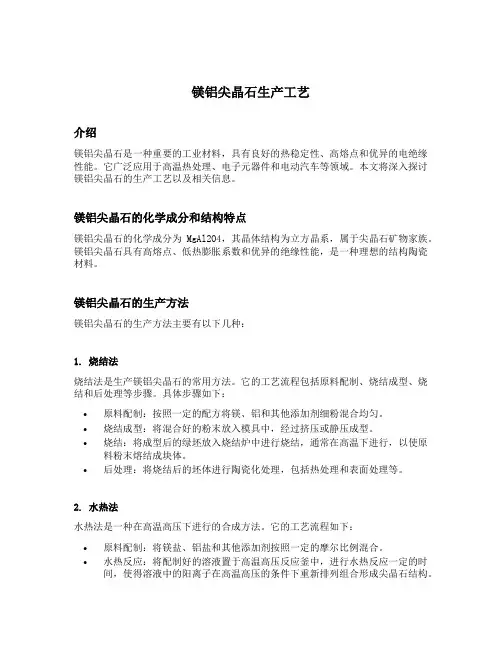

镁铝尖晶石生产工艺介绍镁铝尖晶石是一种重要的工业材料，具有良好的热稳定性、高熔点和优异的电绝缘性能。

它广泛应用于高温热处理、电子元器件和电动汽车等领域。

本文将深入探讨镁铝尖晶石的生产工艺以及相关信息。

镁铝尖晶石的化学成分和结构特点镁铝尖晶石的化学成分为MgAl2O4，其晶体结构为立方晶系，属于尖晶石矿物家族。

镁铝尖晶石具有高熔点、低热膨胀系数和优异的绝缘性能，是一种理想的结构陶瓷材料。

镁铝尖晶石的生产方法镁铝尖晶石的生产方法主要有以下几种：1. 烧结法烧结法是生产镁铝尖晶石的常用方法。

它的工艺流程包括原料配制、烧结成型、烧结和后处理等步骤。

具体步骤如下：•原料配制：按照一定的配方将镁、铝和其他添加剂细粉混合均匀。

•烧结成型：将混合好的粉末放入模具中，经过挤压或静压成型。

•烧结：将成型后的绿坯放入烧结炉中进行烧结，通常在高温下进行，以使原料粉末熔结成块体。

•后处理：将烧结后的坯体进行陶瓷化处理，包括热处理和表面处理等。

2. 水热法水热法是一种在高温高压下进行的合成方法。

它的工艺流程如下：•原料配制：将镁盐、铝盐和其他添加剂按照一定的摩尔比例混合。

•水热反应：将配制好的溶液置于高温高压反应釜中，进行水热反应一定的时间，使得溶液中的阳离子在高温高压的条件下重新排列组合形成尖晶石结构。

•滤洗和干燥：将反应后的产物进行滤洗、干燥和研磨处理，得到粉末状的镁铝尖晶石产品。

3. 固相反应法固相反应法是利用原料的固相反应生成镁铝尖晶石。

其工艺流程如下：•原料配制：将镁、铝和其他添加剂粉末按照一定的摩尔比例混合均匀。

•固相反应：将混合好的粉末放入高温炉中，在一定的温度和时间条件下进行固相反应，使原料粉末发生反应生成镁铝尖晶石。

•后处理：对固相反应生成的产物进行研磨、筛分和烧结等后处理工艺，得到所需的镁铝尖晶石产品。

镁铝尖晶石的应用领域镁铝尖晶石由于其良好的物理和化学性能，在众多领域有广泛应用。

1. 高温热处理镁铝尖晶石由于其良好的热稳定性和高熔点，广泛应用于高温热处理领域。

镁铝尖晶石镁铝尖晶石具有各种优异的性能，自1920年就已用于耐火砖，但被认为有潜力的耐火原料还是近30几年的事情。

当时主要影响尖晶石发展的因素之一就是其相对较高的成本。

如今工业上已经用电熔法和烧结法大批量合成尖晶石，而实验室的合成方法则多种多样，可以在1300℃恒温下用原位聚合法和共沉淀法合成超细镁铝尖晶石纳米颗粒[1]，在常温下也能用长时间粉磨的方法合成尖晶石[2]。

镁铝尖晶石的主要性能参数如表1所示[3]。

尖晶石的烧结理论尖晶石在1400(2.48MA )在1500时3.77MA 晶石生成量才达到98％。

富铝尖晶石尖晶石化反应滞后于富镁尖晶石，两者的尖晶石反应完成温度相差约100℃，富铝尖晶石尖晶石化反应分两步进行，即在形成理论尖晶石的基础上再固溶氧化铝，最终形成富铝尖晶石，并且富铝尖晶石较富镁尖晶石具有较小的晶粒和气孔[5]。

在1650℃烧结1小时后，富镁尖晶石与富铝和理论尖晶石比，具有较高的体密较低的显气孔率和低的吸水率。

基质中含有大于0.9%的氧化钙时展示出更好的烧结性能。

但富镁尖晶石由于尖晶石和氧化镁的热膨胀系数失配会产生微裂纹，其高温强度并没有纯氧化镁好。

材料中Al 2O 3或MgO 的富余有利于尖晶石化反应的进行，尖晶石化反应越早，反应膨胀出现的温度就越低，就越有利于镁铝尖晶石材料的致密化烧结[6]。

二次尖晶石化[7-9]镁铝尖晶石有较宽的固溶范围，并且随着温度的升高尖晶石中Al 2O 3(或MgO )的固溶量逐渐增加。

因此，镁铝尖晶石材料无论是加入到刚玉材料或镁质材料中均可能在高温下产生反应，也就是尖晶石对Al 2O 3或MgO 的固溶反应，又称为二次尖晶石化反应。

含氧化铝71%的尖晶石细粉（71MA ，下同）与α-Al 2O 3微粉间的二次尖晶石化反应的开始温度在1350℃以上，并主要发生在1350～1500℃温度段，在1500℃～1550℃时二次尖晶石化反应已经完成。

尖晶石78MA 与α-Al 2O 3微粉间的二次尖晶石化反应的开始温度在1450℃以上，在1500～1550℃温度段反应程度较大，刚玉含量降低约15%(w )。

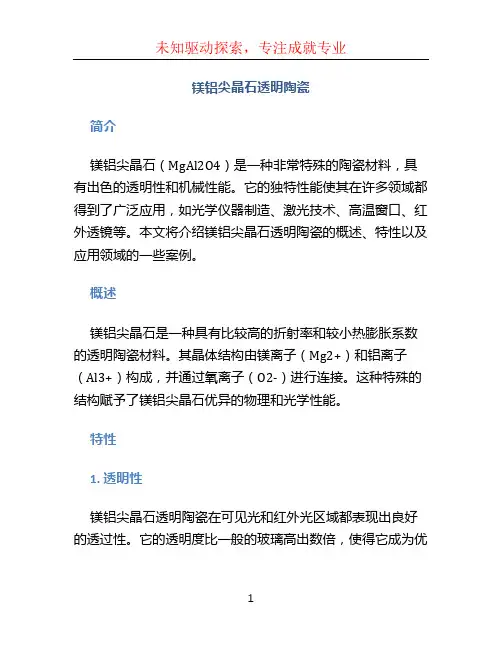

镁铝尖晶石透明陶瓷简介镁铝尖晶石（MgAl2O4）是一种非常特殊的陶瓷材料，具有出色的透明性和机械性能。

它的独特性能使其在许多领域都得到了广泛应用，如光学仪器制造、激光技术、高温窗口、红外透镜等。

本文将介绍镁铝尖晶石透明陶瓷的概述、特性以及应用领域的一些案例。

概述镁铝尖晶石是一种具有比较高的折射率和较小热膨胀系数的透明陶瓷材料。

其晶体结构由镁离子（Mg2+）和铝离子（Al3+）构成，并通过氧离子（O2-）进行连接。

这种特殊的结构赋予了镁铝尖晶石优异的物理和光学性能。

特性1. 透明性镁铝尖晶石透明陶瓷在可见光和红外光区域都表现出良好的透过性。

它的透明度比一般的玻璃高出数倍，使得它成为优秀的光学窗口材料。

其低吸收和低散射特性也使得它在激光技术中有着广泛的应用。

2. 机械性能镁铝尖晶石透明陶瓷具有优异的机械性能，包括高硬度、高强度和良好的耐磨性。

它的硬度接近蓝宝石，使得它能够抵抗一些恶劣环境下的冲击和磨损。

这种特点使得它在高温高压环境下仍能保持稳定的性能。

3. 抗腐蚀性镁铝尖晶石透明陶瓷具有较高的化学稳定性，能够抵抗一些酸性和碱性环境的侵蚀。

这使得它在化学实验室和酸碱性气体环境中有着广泛的应用。

4. 热稳定性镁铝尖晶石透明陶瓷具有较低的热膨胀系数，能够在高温下保持较好的稳定性。

这使得它成为一种理想的高温窗口材料，用于各种高温实验和工业应用。

应用领域1. 光学仪器制造镁铝尖晶石透明陶瓷的高透明度和优异的光学性能使得它成为光学仪器制造领域中重要的材料之一。

它可用于制造高清晰度的光学窗口、透镜和棱镜，广泛应用于航天、航空、光电子和光通信等领域。

2. 激光技术镁铝尖晶石透明陶瓷具有优异的激光特性，例如较低的非线性光学系数和较小的热光效应。

这使得它在激光器件制造中具有广泛的应用，包括激光雷达、激光器、激光放大器等。

3. 高温窗口由于镁铝尖晶石透明陶瓷具有良好的热稳定性和化学稳定性，因此它被广泛应用于高温环境下的窗口材料。

镁铝尖晶石生成温度镁铝尖晶石是一种具有高温稳定性、优异机械性能和良好耐腐蚀性能的陶瓷材料，广泛应用于航空、航天、军工等领域。

其生成温度是影响其性能的重要因素之一。

本文将从以下几个方面介绍镁铝尖晶石生成温度的相关内容。

一、镁铝尖晶石的基本特性1. 镁铝尖晶石的组成和结构镁铝尖晶石（MgAl2O4）是由氧化镁（MgO）和氧化铝（Al2O3）按照1:2摩尔比混合制备而成的陶瓷材料。

其晶体结构为立方晶系，空间群为Fd3m，每个单元胞内含有8个正四面体孔和16个八面体孔。

2. 镁铝尖晶石的物理性质镁铝尖晶石具有高硬度、高强度、高抗压强度、低膨胀系数、高温稳定性等物理特性。

其中，硬度为8.5-9.0，比强度为300-400 MPa，抗压强度为1.5-2.0 GPa，膨胀系数为5.4×10^-6/℃。

3. 镁铝尖晶石的化学性质镁铝尖晶石具有良好的耐腐蚀性能，能够在酸、碱、盐等多种介质中稳定存在。

同时，由于其结构中含有氧化铝，因此具有一定的氧离子导电性。

二、镁铝尖晶石生成温度的影响因素1. 原料粒度和配比原料粒度和配比是影响镁铝尖晶石生成温度的重要因素之一。

通常情况下，原料粒度越细、配比越合理，生成温度越低。

这是因为原料粒度越细，则反应速率越快；而配比合理则可以减少反应副产物的生成，从而降低反应温度。

2. 反应时间和反应条件反应时间和反应条件也是影响镁铝尖晶石生成温度的重要因素之一。

一般来说，反应时间越长、反应条件越优化，则生成温度越低。

这是因为在较长时间内进行反应可以使反应充分进行，而优化的反应条件可以提高反应速率和降低活化能，从而降低反应温度。

3. 添加剂和热处理工艺添加剂和热处理工艺也会对镁铝尖晶石生成温度产生影响。

例如，添加适量的助熔剂可以促进原料熔融和相互扩散，从而降低生成温度；而采用合适的热处理工艺也可以促进晶体生长和结晶过程，从而提高材料性能。

三、镁铝尖晶石生成温度的测定方法1. 差热分析法差热分析法是一种常用的测定镁铝尖晶石生成温度的方法。

电容镁铝尖晶石砖-概述说明以及解释1.引言1.1 概述概述电容镁铝尖晶石砖是一种特殊的陶瓷材料，由氧化镁、氧化铝和氧化钛等多种元素组成。

它具有优异的电性能和物理性质，被广泛应用于电子领域和高温工作环境中。

本文将详细介绍电容镁铝尖晶石砖的制备方法、物理性质以及应用领域，并对其未来的发展进行展望。

电容镁铝尖晶石砖的制备方法是通过特定的化学反应和烧结工艺来获得。

其中包括了原料的选择、混合、成型和烧结等步骤。

通过精确控制和优化这些步骤，可以获得具有良好结晶性和致密度的电容镁铝尖晶石砖。

电容镁铝尖晶石砖具有很多出色的物理性质。

首先，它具有低介电常数和低介电损耗，这使得它在高频电路和微波设备中得到广泛应用。

其次，它具有优异的导热性能和高温稳定性，能够在高温工作环境下保持良好的性能。

此外，电容镁铝尖晶石砖还具有较高的机械强度和耐磨性，能够承受复杂的机械应力和环境侵蚀。

电容镁铝尖晶石砖在多个领域都有广泛的应用。

首先，在电子领域，它被用作电容器的介质材料，能够提供低损耗、高工作频率和高电容性能。

其次，在高温工作环境中，电容镁铝尖晶石砖可用于制造高温电阻器和热敏元件，能够在极端的温度条件下保持良好的电性能。

此外，它还可以用于制造微波陶瓷器件、传感器和压电元件等。

总之，电容镁铝尖晶石砖具有独特的制备方法、优异的物理性质和广泛的应用领域。

通过进一步研究和优化，相信电容镁铝尖晶石砖在电子领域和高温工作环境中的应用将会得到进一步的拓展和发展。

我们对电容镁铝尖晶石砖的未来充满了期待，相信它将会为电子技术的发展和高温工况下的工业应用带来更多的创新和突破。

1.2文章结构1.2 文章结构本文将围绕电容镁铝尖晶石砖展开详细的阐述和分析。

为了使读者更好地理解和把握文章内容，本文将分为三个主要部分：引言，正文和结论。

在引言部分，将对电容镁铝尖晶石砖进行概述，介绍其制备方法、物理性质以及应用领域。

首先，我们将概述电容镁铝尖晶石砖的基本情况，包括其组成成分、晶体结构等。

镁铝尖晶石生产工艺
镁铝尖晶石是一种重要的陶瓷材料，广泛应用于电子、光学、航空航
天等领域。

其生产工艺主要包括原料制备、混合、成型、烧结和后处
理等环节。

1. 原料制备
镁铝尖晶石的主要原料为氧化镁（MgO）、氧化铝（Al2O3）和二氧化硅（SiO2）。

这些原料需要经过粉碎、筛分等步骤进行制备。

其中，MgO和Al2O3可通过高温还原法得到，SiO2则可通过硅酸盐分解法或硅酸盐水解法得到。

2. 混合
将制备好的各种原料按照一定比例混合均匀。

混合的目的是确保每个
颗粒中含有相同比例的各种原料，以保证最终产品具有一致性。

3. 成型
将混合好的粉末按照需要的形状进行成型。

常见的成型方法包括压制
成型和注塑成型。

压制成型是将粉末放入模具中，在高压下形成所需
形状；注塑成型则是将粉末与有机物混合后，在高压下注入模具中，
形成所需形状。

4. 烧结
将成型好的产品进行烧结。

烧结是将粉末在高温下加热，使其颗粒间
发生化学反应，形成致密的晶体结构。

一般采用电阻加热、气氛控制
等方法进行烧结。

在不同的温度和气氛下，可以得到不同性能的镁铝
尖晶石材料。

5. 后处理
将烧结好的产品进行后处理。

主要包括抛光、清洗、检验等步骤。

抛
光是为了使产品表面平滑光亮；清洗是为了去除表面污物；检验则是
为了确保产品符合要求。

总之，镁铝尖晶石生产工艺涉及多个环节，每个环节都需要严格控制，以确保最终产品质量稳定可靠。

镁铝尖晶石范文
一、镁铝尖晶石：简介
镁铝尖晶石是一种钙镁铝硅酸盐类的矿物，它通常又称为"绿柱石"，
也叫绿柱石石英，是一种高品质的矿物，其主要特点是外观有着绿色和金
色混合的光泽，具有典型的尖晶石结构和高的硬度，可以产生绿色，紫色，金色，和蓝色的变色现象，以及折射率比其他矿物更高的折射率
二、镁铝尖晶石：形成历史
镁铝尖晶石是一种矿物，它的形成历史可以追溯到千万年前，当时地
质变化和深部地质运动会在真空环境中形成钙镁铝硅酸盐晶体，经过数千
年的漫长时间，尖晶石的形成就已经完成。

而后经过大自然的重复运动，
最终尖晶石才能体现它最终的姿态。

三、镁铝尖晶石：特性
1、外观特征：镁铝尖晶石的外观是绿色和金色混合的光泽，有的矿
石会有浅淡的紫色色调，或者有着缤纷色彩的折射率，具有典型的尖晶结构，即多个尖晶锥形开口外形，形成6边型结构；
2、硬度：镁铝尖晶石的硬度为7级，非常坚硬，属于比较高的硬度，所以可以抵抗许多外部影响，耐磨性也比较强；。
