镁铝尖晶石粉体的制备方法

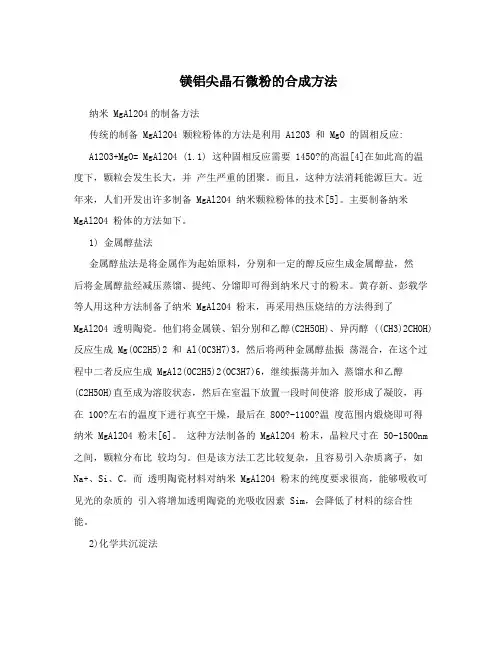

镁铝尖晶石微粉的合成方法纳米 MgAl2O4的制备方法传统的制备 MgAl2O4 颗粒粉体的方法是利用 A12O3 和 MgO 的固相反应: A12O3+MgO= MgAl2O4 (1.1) 这种固相反应需要 1450?的高温[4]在如此高的温度下，颗粒会发生长大，并产生严重的团聚。

而且，这种方法消耗能源巨大。

近年来，人们开发出许多制备 MgAl2O4 纳米颗粒粉体的技术[5]。

主要制备纳米MgAl2O4 粉体的方法如下。

1) 金属醇盐法金属醇盐法是将金属作为起始原料，分别和一定的醇反应生成金属醇盐，然后将金属醇盐经减压蒸馏、提纯、分馏即可得到纳米尺寸的粉末。

黄存新、彭载学等人用这种方法制备了纳米 MgAl2O4 粉末，再采用热压烧结的方法得到了MgAl2O4 透明陶瓷。

他们将金属镁、铝分别和乙醇(C2H5OH)、异丙醇 ((CH3)2CHOH)反应生成 Mg(OC2H5)2 和 Al(OC3H7)3，然后将两种金属醇盐振荡混合，在这个过程中二者反应生成 MgAl2(OC2H5)2(OC3H7)6，继续振荡并加入蒸馏水和乙醇(C2H5OH)直至成为溶胶状态，然后在室温下放置一段时间使溶胶形成了凝胶，再在 100?左右的温度下进行真空干燥，最后在 800?-1100?温度范围内煅烧即可得纳米 MgAl2O4 粉末[6]。

这种方法制备的 MgAl2O4 粉末，晶粒尺寸在 50-1500nm 之间，颗粒分布比较均匀。

但是该方法工艺比较复杂，且容易引入杂质离子，如Na+、Si、C。

而透明陶瓷材料对纳米 MgAl2O4 粉末的纯度要求很高，能够吸收可见光的杂质的引入将增加透明陶瓷的光吸收因素 Sim，会降低了材料的综合性能。

2)化学共沉淀法在含有多种金属阳离子的溶液中加入沉淀剂后，可使所有阳离子完全沉淀，再煅烧沉淀物可得到氧化物粉体，这种方法称为化学共沉淀法。

利用此种方法，研究者们制备了 MgAl2O4 纳米颗粒粉体。

镁铝尖晶石的合成及其工业应用1. 应用背景镁铝尖晶石（MgAl2O4）是一种重要的陶瓷材料，具有高熔点、高硬度、高耐磨性、优异的导热性能和化学稳定性等特点。

这些特性使得镁铝尖晶石在高温和高压的环境下能够保持其结构和性能稳定，因此被广泛应用于各个领域，包括电子技术、陶瓷工艺、催化剂、防火材料等。

2. 应用过程镁铝尖晶石的合成主要有以下几种方法：2.1. 固相法固相法是一种传统的合成方法，通过将镁氧化物（MgO）和氧化铝（Al2O3）按一定的比例混合，并在高温下进行煅烧反应来合成镁铝尖晶石。

在这个过程中，混合物首先经过颗粒破碎和混合，然后在高温下煅烧。

最终形成镁铝尖晶石的晶体。

2.2. 水热法水热法是一种利用水热合成方法，该方法需要将氢氧化镁（Mg(OH)2）和氯化铝（AlCl3）溶解在水中，然后在高温高压的条件下进行反应。

这个反应过程可以通过调节反应温度和反应时间来控制镁铝尖晶石晶体的形貌和尺寸。

2.3. 溶胶-凝胶法溶胶-凝胶法是一种先合成溶胶，再通过凝胶过程形成固体材料的方法。

该方法将金属溶胶（可通过金属盐与有机物反应得到）与络合剂混合，并在一定条件下进行反应，通过水解和缩聚来形成凝胶。

然后通过煅烧过程来获得镁铝尖晶石材料。

3. 应用效果镁铝尖晶石在各个工业领域都有广泛的应用。

3.1. 电子技术镁铝尖晶石是一种常见的电子陶瓷材料，广泛应用于电子技术领域。

其具有优异的绝缘性能、高介电常数和低介电损耗，因此被广泛用作电容器、电感器和滤波器等电子元件的基底材料。

此外，镁铝尖晶石还具有优秀的热膨胀性能，可以与一些硅基材料良好地匹配，用于微电子封装材料和高密度集成电路的基底材料。

3.2. 陶瓷工艺镁铝尖晶石的高硬度和耐磨性使其成为制造陶瓷刀具和陶瓷磨料的理想选择。

陶瓷刀具具有优异的切割性能和耐磨性，被广泛应用于切割、切割和磨削等工艺中。

此外，镁铝尖晶石还可以用于制造陶瓷磨料，用于超硬材料加工、抛光、磨削等领域。

镁铝尖晶石是MGO-AL2O3系中唯一稳定的化合物，它具有熔点高，导热性能好，化学稳定性好的特点，并且具有优异的耐腐蚀耐磨性，对于紫外，可见光，红外光波段具有良好的透过性，这使得镁铝尖晶石具有广阔的应用前景，是一项值得研究的重要课题。

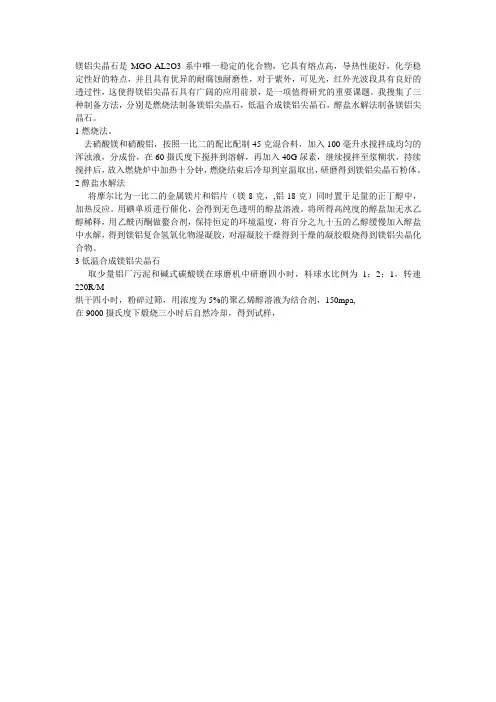

我搜集了三种制备方法，分别是燃烧法制备镁铝尖晶石，低温合成镁铝尖晶石，醇盐水解法制备镁铝尖晶石。

1燃烧法。

去硝酸镁和硝酸铝，按照一比二的配比配制45克混合料，加入100毫升水搅拌成均匀的浑浊液，分成份，在60摄氏度下搅拌到溶解，再加入40G尿素，继续搅拌至浆糊状，持续搅拌后，放入燃烧炉中加热十分钟，燃烧结束后冷却到室温取出，研磨得到镁铝尖晶石粉体。

2醇盐水解法
将摩尔比为一比二的金属镁片和铝片（镁8克，,铝18克）同时置于足量的正丁醇中，加热反应。

用碘单质进行催化，会得到无色透明的醇盐溶液。

将所得高纯度的醇盐加无水乙醇稀释，用乙酰丙酮做螯合剂，保持恒定的环境温度，将百分之九十五的乙醇缓慢加入醇盐中水解，得到镁铝复合氢氧化物湿凝胶，对湿凝胶干燥得到干燥的凝胶煅烧得到镁铝尖晶化合物。

3低温合成镁铝尖晶石
取少量铝厂污泥和碱式碳酸镁在球磨机中研磨四小时，料球水比例为1；2；1，转速220R/M
烘干四小时，粉碎过筛，用浓度为5%的聚乙烯醇溶液为结合剂，150mpa,
在9000摄氏度下煅烧三小时后自然冷却，得到试样，。

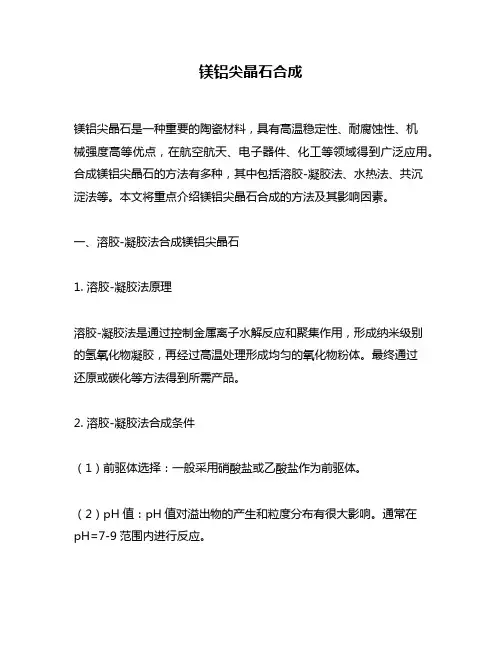

镁铝尖晶石合成镁铝尖晶石是一种重要的陶瓷材料，具有高温稳定性、耐腐蚀性、机械强度高等优点，在航空航天、电子器件、化工等领域得到广泛应用。

合成镁铝尖晶石的方法有多种，其中包括溶胶-凝胶法、水热法、共沉淀法等。

本文将重点介绍镁铝尖晶石合成的方法及其影响因素。

一、溶胶-凝胶法合成镁铝尖晶石1. 溶胶-凝胶法原理溶胶-凝胶法是通过控制金属离子水解反应和聚集作用，形成纳米级别的氢氧化物凝胶，再经过高温处理形成均匀的氧化物粉体。

最终通过还原或碳化等方法得到所需产品。

2. 溶胶-凝胶法合成条件（1）前驱体选择：一般采用硝酸盐或乙酸盐作为前驱体。

（2）pH值：pH值对溢出物的产生和粒度分布有很大影响。

通常在pH=7-9范围内进行反应。

（3）温度：反应温度一般在60℃-90℃之间。

（4）时间：溶胶-凝胶法合成需要较长的时间，一般在24小时以上。

3. 溶胶-凝胶法合成优缺点（1）优点：制备的粉体颗粒均匀，纯度高，晶型完整，可控性强。

（2）缺点：制备过程复杂，需要多次煅烧和还原等后续处理步骤。

同时，溶胶-凝胶法合成的产品价格较高。

二、水热法合成镁铝尖晶石1. 水热法原理水热法是将前驱体在高温高压下进行反应，形成所需产物。

水热反应过程中，水分子起到了模板作用，在形成晶体结构时发挥了重要作用。

2. 水热法合成条件（1）前驱体选择：一般采用硝酸盐或乙酸盐作为前驱体。

（2）温度：反应温度一般在150℃-250℃之间。

（3）压力：反应压力一般为10MPa左右。

（4）时间：反应时间一般在12小时以上。

3. 水热法合成优缺点（1）优点：制备过程简单，无需后续处理步骤。

同时，水热法合成的产物晶粒尺寸较小，分散性好。

（2）缺点：水热法合成的产品质量不够稳定，易受前驱体、温度、压力等因素的影响。

三、共沉淀法合成镁铝尖晶石1. 共沉淀法原理共沉淀法是将金属离子在一定条件下沉淀出来形成氢氧化物，再经过高温处理得到所需产物。

共沉淀法是一种简单易行的方法，适用于大规模生产。

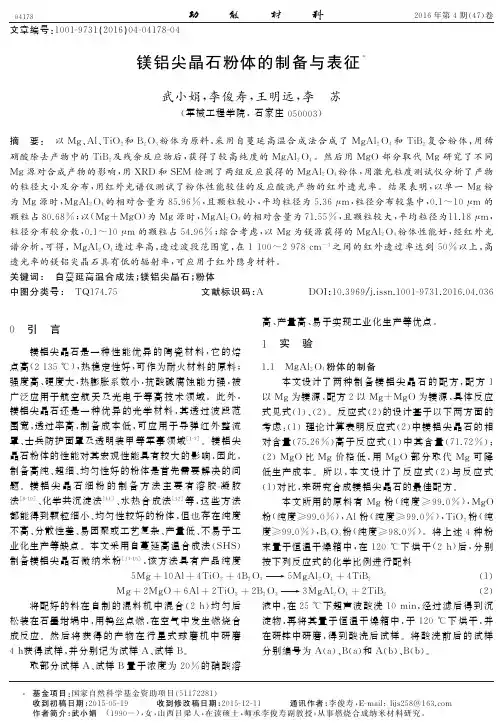

【文章标题：复合镁铝尖晶石粉的制备方法与应用前景】一、引言在当今社会，材料科学与工程领域的发展日新月异，新型材料的研发应用更是成为了人们关注的热点。

本文将着重讨论一种具有潜在应用前景的材料——复合镁铝尖晶石粉，包括其制备方法及在诸多领域中的应用前景。

二、复合镁铝尖晶石粉的制备方法1. 晶体生长法晶体生长法是一种制备复合镁铝尖晶石粉的常用方法，通过合适的溶剂、溶质浓度和温度来促使晶体生长，从而得到规整结构的复合镁铝尖晶石粉。

2. 气相沉积法气相沉积法利用气相反应物质的沉积来制备复合镁铝尖晶石粉，该方法操作简单，且能够制备出较为均匀的颗粒尺寸。

3. 凝胶法凝胶法将金属离子与配体形成凝胶，并通过煅烧过程制备出复合镁铝尖晶石粉，其中溶胶的浓度和温度对最终产物的形貌均有显著的影响。

三、复合镁铝尖晶石粉的应用前景1. 电子材料领域复合镁铝尖晶石粉具有较高的绝缘性能和热导率，在电子材料中有着广泛的应用前景，如在电路板、散热器等方面发挥着重要作用。

2. 功能材料领域由于复合镁铝尖晶石粉的热稳定性和耐腐蚀性较强，因此在功能材料领域也可以作为涂料、耐火材料等方面的应用。

3. 光学材料领域光学材料领域对材料的纯度和稳定性要求较高，而复合镁铝尖晶石粉恰好具备这些特性，因此在光学镜片、激光器等方面的应用前景十分广阔。

四、个人观点和理解在研究了复合镁铝尖晶石粉的制备方法和应用前景后，笔者认为这种材料具有着广泛的应用前景和发展潜力。

然而，复合镁铝尖晶石粉的规模化制备技术、稳定性等方面仍然需要进一步的研究和改进，以满足不同领域的需求。

在总结本文的内容时，复合镁铝尖晶石粉作为一种新型材料，其制备方法包括晶体生长法、气相沉积法和凝胶法，且在电子材料、功能材料和光学材料等领域有着广泛的应用前景。

然而，其规模化制备技术和稳定性等方面仍需进一步完善。

笔者对于这一主题的个人观点是，复合镁铝尖晶石粉作为一种新型材料，未来一定会有着更广泛的应用，并对材料科学领域产生深远影响。

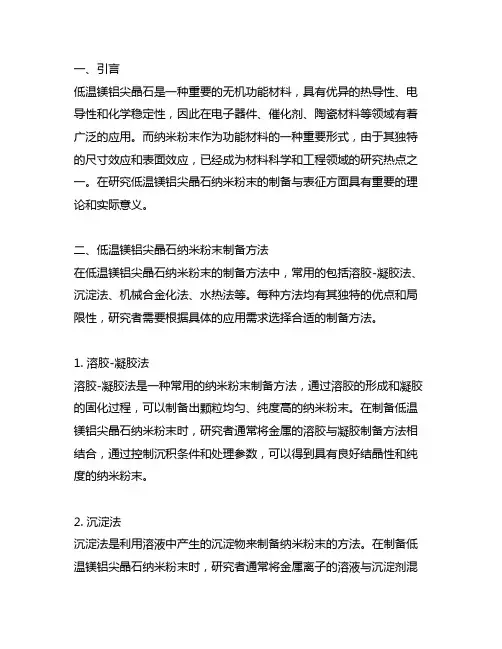

一、引言低温镁铝尖晶石是一种重要的无机功能材料，具有优异的热导性、电导性和化学稳定性，因此在电子器件、催化剂、陶瓷材料等领域有着广泛的应用。

而纳米粉末作为功能材料的一种重要形式，由于其独特的尺寸效应和表面效应，已经成为材料科学和工程领域的研究热点之一。

在研究低温镁铝尖晶石纳米粉末的制备与表征方面具有重要的理论和实际意义。

二、低温镁铝尖晶石纳米粉末制备方法在低温镁铝尖晶石纳米粉末的制备方法中，常用的包括溶胶-凝胶法、沉淀法、机械合金化法、水热法等。

每种方法均有其独特的优点和局限性，研究者需要根据具体的应用需求选择合适的制备方法。

1. 溶胶-凝胶法溶胶-凝胶法是一种常用的纳米粉末制备方法，通过溶胶的形成和凝胶的固化过程，可以制备出颗粒均匀、纯度高的纳米粉末。

在制备低温镁铝尖晶石纳米粉末时，研究者通常将金属的溶胶与凝胶制备方法相结合，通过控制沉积条件和处理参数，可以得到具有良好结晶性和纯度的纳米粉末。

2. 沉淀法沉淀法是利用溶液中产生的沉淀物来制备纳米粉末的方法。

在制备低温镁铝尖晶石纳米粉末时，研究者通常将金属离子的溶液与沉淀剂混合，在适当的温度和pH条件下，可以得到所需的纳米粉末。

沉淀法制备的纳米粉末具有良好的控制性和均匀性，但需要对反应条件进行严格的控制。

3. 机械合金化法机械合金化法利用高能球磨机对金属粉末进行机械合金化处理，通过高速旋转的球磨罐中的碰撞、压碾和摩擦效应，将金属粉末分散、混合并形成纳米尺寸的粉末。

在制备低温镁铝尖晶石纳米粉末时，机械合金化法可以得到均匀分散的纳米粉末，但需要考虑机械合金化过程中可能引起的杂质和晶粒增长问题。

4. 水热法水热法是在高温高压的水热条件下，将金属溶解液或金属盐溶液转化为固体产物的方法。

在制备低温镁铝尖晶石纳米粉末时，研究者可以控制水热条件和金属盐溶液的浓度，以得到所需的纳米粉末。

水热法制备的纳米粉末具有较高的结晶度和纯度，但需要考虑水热条件对金属材料的影响。

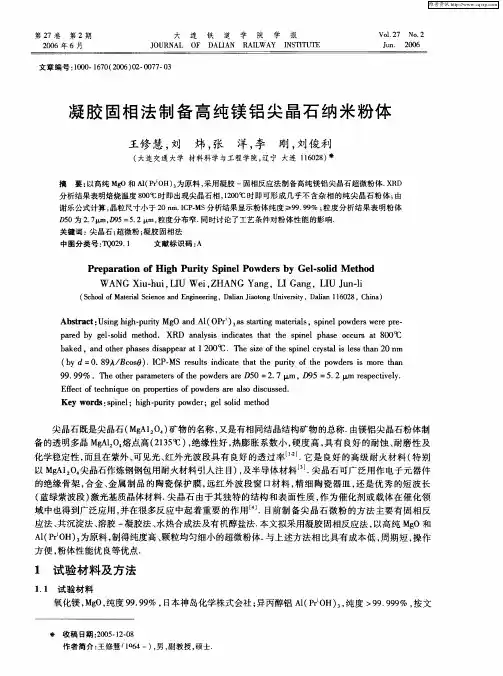

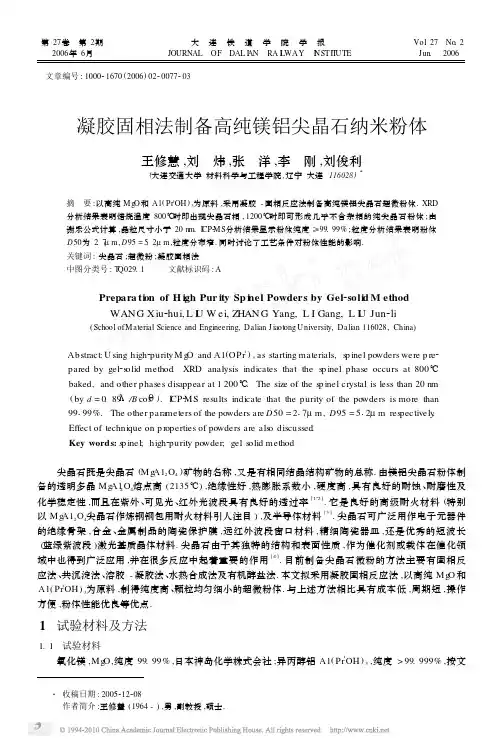

第27卷　第2期2006年6月大连铁道学院学报JOURNAL　OF　DAL I A N　RA I L WAY　I N STI T UTEVol.27　No.2Jun.　2006　文章编号:100021670(2006)022*******凝胶固相法制备高纯镁铝尖晶石纳米粉体王修慧,刘　炜,张　洋,李　刚,刘俊利(大连交通大学材料科学与工程学院,辽宁大连116028)3摘　要:以高纯Mg O和A l(Pr i OH)3为原料,采用凝胶-固相反应法制备高纯镁铝尖晶石超微粉体.XRD 分析结果表明焙烧温度800℃时即出现尖晶石相,1200℃时即可形成几乎不含杂相的纯尖晶石粉体;由谢乐公式计算,晶粒尺寸小于20n m.I CP2MS分析结果显示粉体纯度≥99.99%;粒度分析结果表明粉体D50为2.7μm,D95=5.2μm,粒度分布窄.同时讨论了工艺条件对粉体性能的影响.关键词:尖晶石;超微粉;凝胶固相法中图分类号:T Q029.1 文献标识码:APrepara ti on of H i gh Pur ity Sp i n el Powders by Gel2soli d M ethodWANG Xiu2hui,L I U W ei,ZHANG Yang,L I Gang,L I U Jun2li(School of Material Science and Engineering,Dalian J iaot ong University,Dalian116028,China) Abstract:sing high2purity Mg O and A l(OPr i)3as starting materials,s p inel powders were p re2pared by gel2s olid method.XRD analysis indicates that the s p inel phase occurs at800℃baked,and other phases disappear at1200℃.The size of the s p inel crystal is less than20nm(by d=0.89λ/B cosθ).I CP2MS results indicate that the purity of the powders is more than99199%.The other para meters of the powders are D50=217μm,D95=512μm res pectively.Effect of technique on p r operties of powders are als o discussed.Key words:s p inel;high2purity powder;gel s olid method尖晶石既是尖晶石(Mg A12O4)矿物的名称,又是有相同结晶结构矿物的总称.由镁铝尖晶石粉体制备的透明多晶Mg A l2O4熔点高(2135℃),绝缘性好,热膨胀系数小,硬度高,具有良好的耐蚀、耐磨性及化学稳定性,而且在紫外、可见光、红外光波段具有良好的透过率[122].它是良好的高级耐火材料(特别以Mg A12O4尖晶石作炼钢钢包用耐火材料引人注目),及半导体材料[3].尖晶石可广泛用作电子元器件的绝缘骨架,合金、金属制品的陶瓷保护膜,远红外波段窗口材料,精细陶瓷器皿,还是优秀的短波长(蓝绿紫波段)激光基质晶体材料.尖晶石由于其独特的结构和表面性质,作为催化剂或载体在催化领域中也得到广泛应用,并在很多反应中起着重要的作用[4].目前制备尖晶石微粉的方法主要有固相反应法、共沉淀法、溶胶-凝胶法、水热合成法及有机醇盐法.本文拟采用凝胶固相反应法,以高纯Mg O和A l(Pr i OH)3为原料,制得纯度高、颗粒均匀细小的超微粉体.与上述方法相比具有成本低,周期短,操作方便,粉体性能优良等优点.1　试验材料及方法1.1　试验材料氧化镁,Mg O,纯度99.99%,日本神岛化学株式会社;异丙醇铝A l(Pr i OH)3,纯度>99.999%,按文3收稿日期:2005212208作者简介:王修慧(1964-),男,副教授,硕士.78　大连铁道学院学报第27卷献[5]中的方法自制.研磨混合罐和研磨球均从日本进口,为高级尼龙材料.图1　凝胶固相法合成尖晶石粉体工艺流程图 先将Mg O 以醇水混合物分散;然后以去离子水或醇水混合物作为水解液,将异丙醇铝水解,得到凝胶,再按摩尔比M g ∶A l =1∶2(化学计量比)进行混合,干燥后进行研磨24h,最后焙烧得到尖晶石粉体.凝胶固相法制备尖晶石微粉流程如图1所示.1.2　粉体的表征以粉末X 射线衍射确定粉体的相结构,并依据谢乐公式计算晶粒尺寸,P W 1710型X 2射线衍射仪;粉体粒度由欧美克生产的LS800激光粒度仪进行表征.粉体纯度由I CP 2MS (等离子体质谱)进行检测.2　结果与讨论2.1　X 2Ray结果图2　不同温度下的尖晶石粉体的XRD 谱图图2为干凝胶混合粉体在不同焙烧温度下的X 射线衍射谱图.从图中可以看出,各焙烧温度的衍射线基本在相同的2θ衍射角位置出现相应强度的衍射峰.当焙烧温度达到800℃时,铝酸镁尖晶石相已经开始形成,但是各衍射峰强度相对较低,尖晶石粉体晶粒粒径较小,粉体的活性较大.随着焙烧温度的提高,衍射峰强度逐渐增大,尖晶石相晶型发育更加完善.当温度为1200℃时,即形成了完善的镁铝尖晶石相结构.与固相法相比较,凝胶-固相法制备尖晶石粉体时的焙烧温度降低至少100℃,且反应周期短,可以有效的减少生产成本. 晶粒尺寸很小时,由于晶粒的细小引起衍射线的宽化,衍射线半高峰处的线宽度B 与晶粒尺寸d 的关系为(谢乐公式):d =0.89λ/B cos θ(λ取0.154n m ).由图2可以看出标号1～8的衍射峰为尖晶石相的特征峰,由于衍射峰4与衍射峰7的强度太低,衍射峰8的衍射角度过大,所以不采用它们的数据计算晶粒粒度.经计算可得,晶粒的平均粒度为19.004n m.这是由于焙烧温度较低,有效阻止了晶粒的进一步长大,保证晶粒粒度处于纳米量级,为粉体的应用提供必要条件.2.2　纯度由于本样品在干燥及焙烧过程中不可避免地会出现团聚现象,导致粉体的二次粒子过大,严重影响粉体的性能.因此粉体应用前需要在尼龙罐中球磨24h,以达到减小粉体粒度,并使粉体粒度更加均匀的目的,但是样品在填装及粉碎的过程中,不可避免的会引入各种杂质.由表1可以看出尖晶石粉体在粉碎前后杂质含量的对比.经计算可得粉碎前粉体的纯度为99.995%,但是在粉碎后粉体纯度骤减为99.990%,由此可以看出粉碎过程对粉体纯度的影响.表1　尖晶石粉体中杂质的含量 μg /g 主要杂质元素粉碎前粉碎后Si1649Fe3.610Na7.118Ca1212K 68.5合计47.297.5图3　尖晶石粉体的粒度分布 第2期王修慧等:凝胶固相法制备高纯镁铝尖晶石纳米粉体792.3　粉体粒度图3为尖晶石粉体在粉碎后的粒度分布图.粉体的粒径分布范围较窄,粉体粒径较小,颗粒普遍存在于1.0～5μm之间,粉体D50中位径为2.710μm,D95为5.2μm.由此可以看出,本样品的团聚体产生于固液反应和样品干燥时固液分离的阶段,即团聚体为软团聚,可以通过球磨等方式粉碎,以达到粉体应用时对其性能的要求.但是如前所述,粉体在粉碎的过程引入了杂质,影响粉体的性能,因此如何制备团聚体少,粒度小的粉体是下一步研究的重点.3　结　语(1)采用凝胶-固相法制得纯度高且几乎不含杂相的镁铝尖晶石粉体.在800℃即出现尖晶石相,与固相法相比成相温度大大降低.(2)对X射线衍射半高峰宽的计算,此方法制得尖晶石粉体晶粒的粒度大约为19nm,与固相法相比粉体一次颗粒明显减小.同时粉体在粉碎后二次颗粒的粒度大约为1～5μm,且粒径分布范围很窄,粉体均匀.(3)粉体在粉碎过程中引入杂质,虽然会影响粉体纯度,但纯度仍然达到99.99%以上.参考文献:[1]黄存新,彭载学,王雁鹏,等.多晶铝酸镁的透明机理研究[J].人工晶体学报,1995,24(3):1982202.[2]黄存新,彭载学,王雁鹏,等.光学透明陶瓷铝酸镁(Mg A12O4)的制备工艺和性能[J].人工晶体学报,1996,25(2):1082112.[3]李建平,李前樊,倪　文.低温合成镁铝尖晶石的试验研究[J].矿产保护与利用,1995,(3):22.[4]范德增,莫宣学,翁润生.不同条件下合成活性尖晶石粉的研究[J].耐火材料,1998,32(6):329.[5]田　丁,王修慧,高　宏,等.Sol2Gel法制备高纯超细氧化铝粉体技术及其产业化研究[J].2002,23(2):78281.。

万方数据中国陶瓷２００８年第７期图１醇盐水解制备尖晶石粉体的ＳＥＭ照片Ｆｉｇ．１ＡＳＥＭｐｈｏｔｏｏｆｓｐｉｎｅｌｐｏｗｄｅｒｓｏｂｔａｉｎｅｄｂｙａｌｋｏｘｉｄｅｈｙｄｒｏｌｙｓｉｓｍｅｔｈｏｄ¨柚■¨∞¨ＩＯ－知图２醇盐水解制备尖晶石粉体的ＸＲＤ谱图Ｆｉｇ．２ＸＲＤｐａｔｔｅｒｎｓｏｆｓｐｉｎｅｌｐｏｗｄｅｒｓｏｂｔａｉｎｅｄｂｙａｌｋｏｘｉｄｅｈｙｄｒｏｌｙｓｉｓｍｅｔｈｏｄ有非晶态的ＡＩ（ＯＨ），、Ｍｇ。

Ａ１，（ＯＨ）。

・３Ｈ，Ｏ以及少量的碳酸盐和硝酸根离子，在干燥过程中容易形成团聚，所以，该体系制备的粉体烧结性较差，烧结体相对密度低于９５％。

硫酸盐体系制备的前驱物含有Ｍｇ（ＯＨ），、ＡＩ（ＯＨ），、Ｍｇ；Ａ１。

０１１．１５Ｈ，Ｏ，还有少量的碳酸盐和硫酸根离子，该体系制备的粉体烧结活性较好、体密度高。

２．２共沉淀法共沉淀法是在同一溶液中加入沉淀剂生成两种或两种以上的沉淀物，再经热处理来制备粉体的方法。

马亚鲁【８】等人以ＡＩＣＩ，・６Ｈ，Ｏ、ＭｇＣＩ，・６Ｈ，Ｏ为原料，ＮＨ，・Ｈ，Ｏ作沉淀剂，按ｎ（ＭｇＯ）：ｎ（Ａｌ，Ｏ，）＝ｌ：１．５配制成浓度为０．５ｍｏｌ・Ｌ叫的混合盐溶液，在快速搅拌下缓慢滴入氨水，调节ｐＨ值至ｌｌ～１２，６５℃下反应３０ｍｉｎ便可得到白色絮状凝胶，经水洗、离心分离后于８５℃干燥，并在９００＂Ｃ下焙烧１ｈ，便得到ＭＡＳ粉体。

该粉体成分均匀、晶粒尺寸４０ｒｉｍ，颗粒近似球形，无硬团聚，粉体的比表面积在１００ｍ２・ｇ。

１以上。

沉淀法虽然是最简单、最方便的湿化学法，但其致命缺陷是很难制得高纯产物。

有人报道制得高纯产物，但从其制备过程看，全部原料试剂和添加剂均为分析纯，最终产物的纯度连９９．９％也达不到；另外，湿化学法的普遍问题是粉体的团聚，为解决颗粒团聚加入的添加剂＿；｝＇４Ｉ中国陶瓷ＩＣＨＩＮＡＣＥＲＡＭＩＣＳＩ２００８（４４）第７期ｊ也会影响粉体的纯度。

镁铝尖晶石生产工艺镁铝尖晶石是一种重要的无机材料，具有优良的热稳定性和电绝缘性能，被广泛应用于电子、通信、航空航天等领域。

在工业生产中，制备高纯度的镁铝尖晶石是至关重要的一环。

下面将介绍一种常见的镁铝尖晶石生产工艺流程。

制备原料。

镁铝尖晶石的制备主要原料包括氧化镁和氧化铝。

通常采用氧化铝和氧化镁的混合粉末作为原料。

这些原料需要经过严格的筛分和称量，确保原料的纯度和配比符合生产要求。

混合原料。

将经过筛分和称量的氧化铝和氧化镁粉末进行混合均匀。

混合的过程需要控制好混合时间和混合速度，确保原料充分混合均匀，以提高后续烧结过程中的反应性和致密性。

然后，成型。

将混合均匀的原料粉末进行成型，常见的成型方法包括压制成型和注射成型。

通过成型工艺可以使原料粉末在一定的压力下形成所需的形状和尺寸，为后续的烧结过程提供良好的基础。

接着，烧结。

将成型后的镁铝尖晶石坯体放入烧结炉中进行烧结。

烧结过程是将原料粉末在一定的温度和气氛下进行固相反应，使其结晶成为稳定的镁铝尖晶石晶相。

烧结工艺需要严格控制烧结温度、时间和气氛，以确保产物的质量和性能。

成品处理。

经过烧结后的镁铝尖晶石坯体需要进行后续的成品处理工艺，包括切割、抛光、清洗等工序。

这些工序可以使镁铝尖晶石坯体具有更好的表面质量和尺寸精度，满足客户的需求。

总的来说，镁铝尖晶石的生产工艺是一个复杂而严谨的过程，需要经过多道工序的精心控制和操作。

只有在严格遵循工艺流程和质量标准的情况下，才能生产出高质量的镁铝尖晶石产品，满足市场需求。

希望通过本文的介绍，能够让读者对镁铝尖晶石的生产工艺有更深入的了解。
