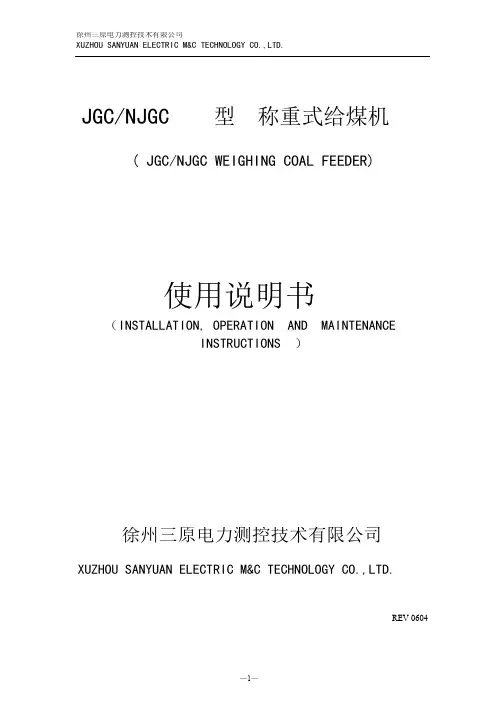

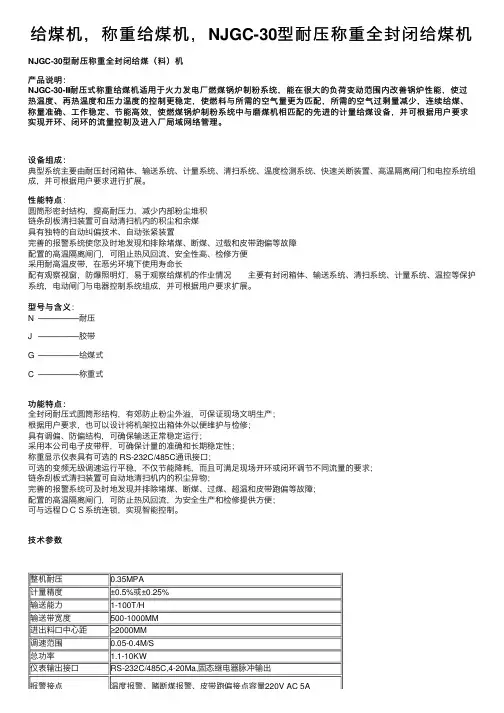

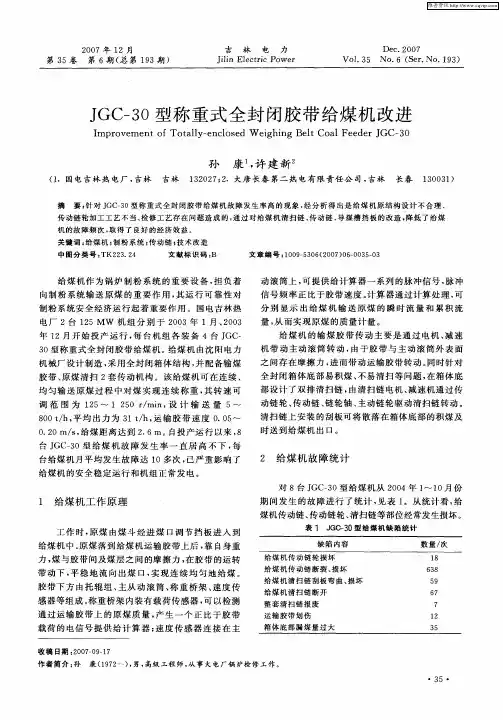

JGC/NJGC 型称重式给煤机( JGC/NJGC WEIGHING COALFEEDER)使用说明书（INSTALLATION, OPERATION ANDMAINTENANCEINSTRUCTIONS ）徐州三原电力测控技术有限公司XUZHOU SANYUAN ELECTRIC M&C TECHNOLOGY CO.,LTD.REV 0604前言正确地掌握本设备的组成、原理、安装、操作及维护的方法对于安全可靠地使用设备是非常必要的。
使用者应当仔细地阅读本说明书并熟练掌握其操作与维护步骤，如有任何疑问，均可通过与本公司服务部门的联系，您出现的问题将很快得到解决。
公司服务部门配备有专业的工程师来回答您的问题，同时也会提供优良的服务，来协助设备的安装、调试工作。
本说明书仅提供设备的通用说明，本公司保留对于产品的性能结构进行改进和优化的权利，如有变化，恕不另行通知。
徐州三原电力测控技术有限公司XUZHOU SANYUAN ELECTRIC M&C TECHNOLOGY CO.,LTD.铜山经济开发区天津路西，中国 . 徐州徐州三原电力测控技术有限公司XUZHOU SANYUAN ELECTRIC M&C TECHNOLOGYCO.,LTD.目录一、 JGC/NJGC型称重式全封闭给煤机概述--------------------11、系统主要特点-------------------------------------------22、型号说明-----------------------------------------------33、工作原理-----------------------------------------------44、设备组成-----------------------------------------------45、主要技术参数-------------------------------------------6二、工作环境要求┄┄┄┄┄┄┄┄--------------------------7三、设备安装┄┄┄┄┄┄┄┄┄----------------------------81．给煤机的场地设计-------------------------------------82．给煤机的安装-----------------------------------------93．电气及仪表的安装------------------------------------10四、给煤机的试运转及调试┄┄┄┄┄-----┄┄┄┄----------11五、给煤机的操作┄┄┄┄┄---------------------------┄┄12六、维护┄┄┄┄┄┄┄┄┄┄┄┄-------------------------131、日常检查--------------------------------------------142、每周一次的检查--------------------------------------143、每半年的检查----------------------------------------144、胶带的更换------------------------------------------155、常见故障分析----------------------------------------16七、备件┄┄┄┄┄┄┄┄┄┄┄┄-------------------------17八、订货须知┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄---------------17九、产品出厂随机资料┄┄┄┄┄┄┄┄┄┄┄┄--------┄┄-18。

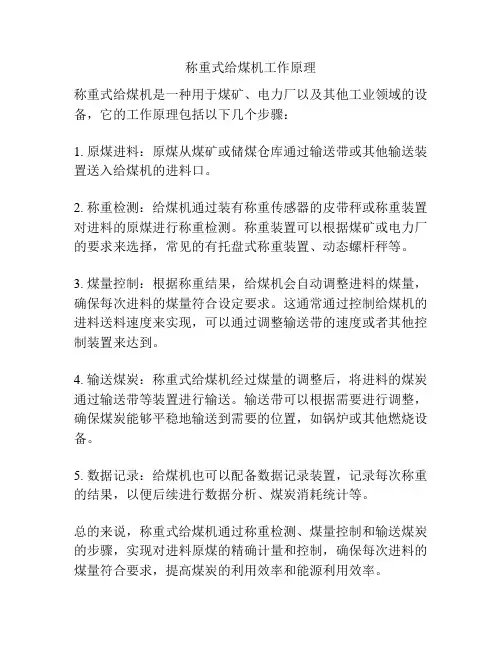

称重式给煤机工作原理
称重式给煤机是一种用于煤矿、电力厂以及其他工业领域的设备，它的工作原理包括以下几个步骤：
1. 原煤进料：原煤从煤矿或储煤仓库通过输送带或其他输送装置送入给煤机的进料口。
2. 称重检测：给煤机通过装有称重传感器的皮带秤或称重装置对进料的原煤进行称重检测。
称重装置可以根据煤矿或电力厂的要求来选择，常见的有托盘式称重装置、动态螺杆秤等。
3. 煤量控制：根据称重结果，给煤机会自动调整进料的煤量，确保每次进料的煤量符合设定要求。
这通常通过控制给煤机的进料送料速度来实现，可以通过调整输送带的速度或者其他控制装置来达到。
4. 输送煤炭：称重式给煤机经过煤量的调整后，将进料的煤炭通过输送带等装置进行输送。
输送带可以根据需要进行调整，确保煤炭能够平稳地输送到需要的位置，如锅炉或其他燃烧设备。
5. 数据记录：给煤机也可以配备数据记录装置，记录每次称重的结果，以便后续进行数据分析、煤炭消耗统计等。
总的来说，称重式给煤机通过称重检测、煤量控制和输送煤炭的步骤，实现对进料原煤的精确计量和控制，确保每次进料的煤量符合要求，提高煤炭的利用效率和能源利用效率。

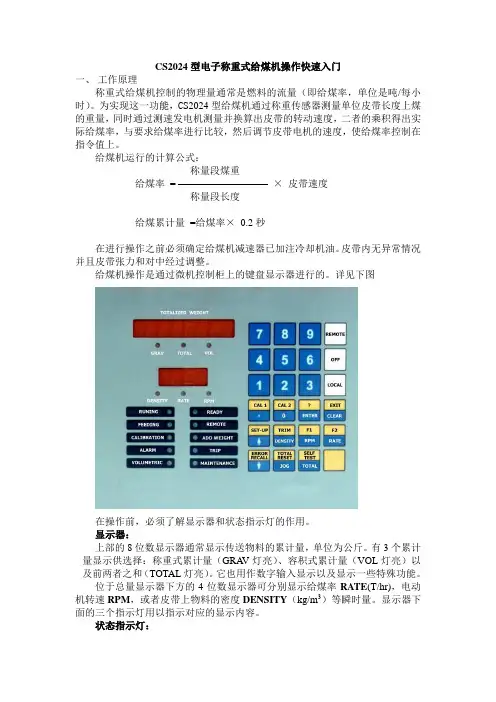

CS2024型电子称重式给煤机操作快速入门一、工作原理称重式给煤机控制的物理量通常是燃料的流量（即给煤率，单位是吨/每小时）。
为实现这一功能，C S2024型给煤机通过称重传感器测量单位皮带长度上煤的重量，同时通过测速发电机测量并换算出皮带的转动速度，二者的乘积得出实际给煤率，与要求给煤率进行比较，然后调节皮带电机的速度，使给煤率控制在指令值上。
给煤机运行的计算公式：称量段煤重给煤率= —————————×皮带速度称量段长度给煤累计量=给煤率×0.2秒在进行操作之前必须确定给煤机减速器已加注冷却机油。
皮带内无异常情况并且皮带张力和对中经过调整。
给煤机操作是通过微机控制柜上的键盘显示器进行的。
详见下图在操作前，必须了解显示器和状态指示灯的作用。
显示器：上部的8位数显示器通常显示传送物料的累计量，单位为公斤。
有3个累计量显示供选择：称重式累计量（GRA V灯亮）、容积式累计量（VOL灯亮）以及前两者之和（TOTAL灯亮）。
它也用作数字输入显示以及显示一些特殊功能。
位于总量显示器下方的4位数显示器可分别显示给煤率RATE(T/hr)，电动机转速RPM，或者皮带上物料的密度DENSITY（kg/m3）等瞬时量。
显示器下面的三个指示灯用以指示对应的显示内容。
状态指示灯：在键盘面板上有10个指示灯随时提供给煤机的操作状态。
1.READY（预备），该指示灯在微处理器接通电源，芯片开始工作后点亮。
2.RUNNING（运转），该指示灯在皮带传动电动机起动后点亮。
3.FEEDING（给煤）该指示灯在皮带传动电动机起动且挡板式限位开关LSFB检测到皮带上有物料时点亮。
4.REMOTE（遥控），该指示灯在给煤机处于遥控模式下受用户过程控制系统控制时点亮。
5.CALIBRATION（定度），该指示灯在给煤机整个定度过程中点亮。
6.ADD WEIGHT（加定度块），该指示灯亮提示操作者在定度过程中将定度块装在适当的位置上。

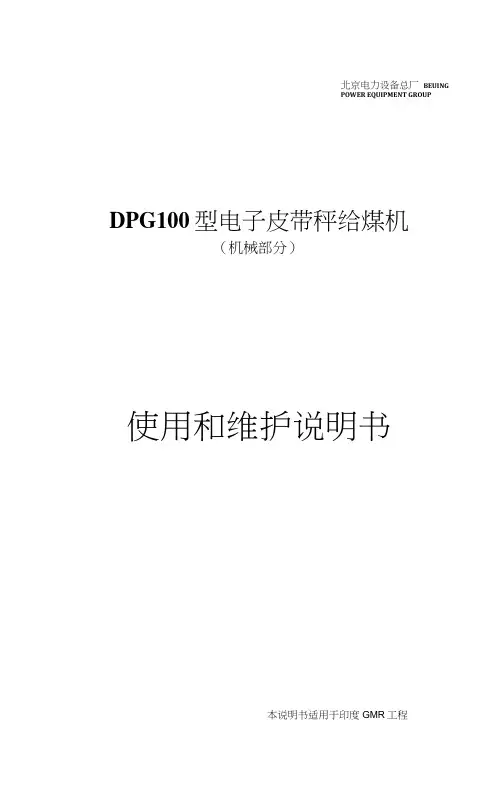

北京电力设备总厂BEUINGPOWER EQUIPMENT GROUPDPG100型电子皮带秤给煤机（机械部分）使用和维护说明书本说明书适用于印度GMR工程第一部分：机械部分前言.....................................................................1、D PG电子皮带秤给煤机主要技术参2、D PG100电子秤皮带给煤机主要技术参数 (2)3、供货范围 (3)4•产品结构 (3)5•设备维修及保养 (5)6•给煤机的调整 (6)7•安装 (6)&开机 (7)DPG系列型电子皮带秤给煤机，系燃煤电厂和炼铁厂高炉喷粉制粉系统的重要组成部分。
其性能直接关系磨煤机连续正常运行和煤耗计算的准确度，本设备是基于电力系统国内外同类产品的运行情况研制而成，力求更加完善，性能更好。
该产品不仅适用于电力系统燃煤机组,同时乂适用于冶金、矿山、化工、建筑、粮食加工运输等行业的散装连续秤重。
本产品属全密封式工作状态，不产生环境污染。
可为各种型号的磨煤机连续、稳定、精确地给煤。
在负压、常压、正压下均可正常运行。
既可就地操作，也可摇控，与主控室联网后，可自动调整给煤星。
本产品出厂前均在厂内作模拟运行试验，对其运行参数进行试整定，从而确保产品出厂质量。
1、DPG电子皮带秤给煤机主要技术参数注：表中出力指煤的密度为900Kg/n?时的出力。
2、DPG100电子秤皮带给煤机主要技术参数2.1技术参数标定给煤量100t/h 最小、最大给煤量10-100 t/h计量精度W 土0.5% 控制精度W 土0.5%皮带驱动电机及减速机：斜齿轮•伞齿轮减速机，变频电动机功率为4K\v 清扫链驱动电机及减速机：斜齿轮•伞齿轮减速机，电动机功率为0.37KW 给煤中心距：2800nim 输送皮带：带裙边O形无接头皮带，宽度1000mm机身：长X 宽X 高：4600X2200X1740 mm本体重量：4t2.2产品对煤质要求2.2.1. 适应堆积煤比重范围0.7-l.lt/nr2.2.2. 粒度W 50mm223.表面水分W21%1.进煤斗2•煤层高度调节挡板3.皮带 4 •断煤信号器5•计量系统6.跑偏开关7.主动滚筒&温度报警器9 •照明灯10•前检修门11.胶带外部清打机构12•堵煤信号器3、供货范围〔1储煤仓下口法兰至磨煤机落煤仓落煤管上口处，分三个分部及一个控制柜。

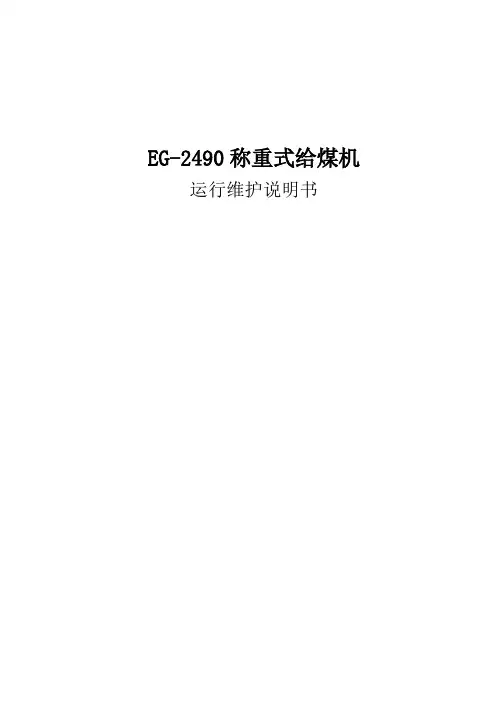

EG-2490称重式给煤机运行维护说明书2．1系统组件说明沈阳施道克设备有限公司的EG-2940型称重式给煤机具有电子称重和STOCK 196NT微处理控制器。
给煤机的生产能力和技术条件列于给煤机图纸中的技术规格表里。
2．1．1 给煤机本体给煤机的设计满足或超过率了NFPA标准8503的要求，可以承受50psi的爆炸压力。
给煤机与煤流相接触的所有构件均采用材林304型不锈钢制造。
入煤口下皮带上部、后端及两侧均装有裙板，使煤不能散落在皮带外面。
入煤口端部的裙板是可以拆卸的，适用于杂物、大块煤的排除。
安装于入煤口下端（靠近出煤口一侧）的整形板对煤流进行修整以形成均匀煤流截面，这样可最大限度地提高称重精度。
在给煤机的两端和每一侧面设置了检修门以便于维护检修，端门上的观察窗可在运行期间观察给煤机的内部情况。
安装于每个端门上方的工作灯设计成可在给煤机的外部更换灯泡。
2．1．2 皮带和驱动装置给煤机装备了STOGK ACCUFLEXTM铰接式皮带。
皮带由位于出煤口附近的机械主驱动滚筒、如煤口端得开槽自洁式被动滚筒和在入煤口本身下方的支撑板进行支撑，中部反程皮带上装有张紧辊，以其恒定的重力张紧皮带，它与被动滚筒端面调整螺栓配合组成最佳张紧机构。
皮带外侧设有柔性刮削器在将燃煤输送到出口之后连续清扫皮带的载物表面。
由于温度和湿度的改变能造成皮带长度的变化，应定期检查皮带的张紧程度是否合适。
防止皮带跑偏是通过被动滚筒中间隆起而实现的，在隆起滚筒上转动的皮带将会自行对中到最高点，即皮带轮的中心。
此外，所有的皮带滚筒和辊子都是开槽的，用于和皮带背面的V型凸台导轨相啮合。
如果需要调偏，皮带张紧调整螺栓可用于在任一方向上“控制”皮带运行轨迹。
为了便于皮带的更换和轴承的维护，所有的皮带滚筒和托辊都是易与拆卸的。
变频驱动式转速控制器为交流电机提供了转速控制。
对给煤机控制系统的转速反馈信号是由一个连接于皮带驱动电机的60-齿轮阻抗测速传感器提供的。

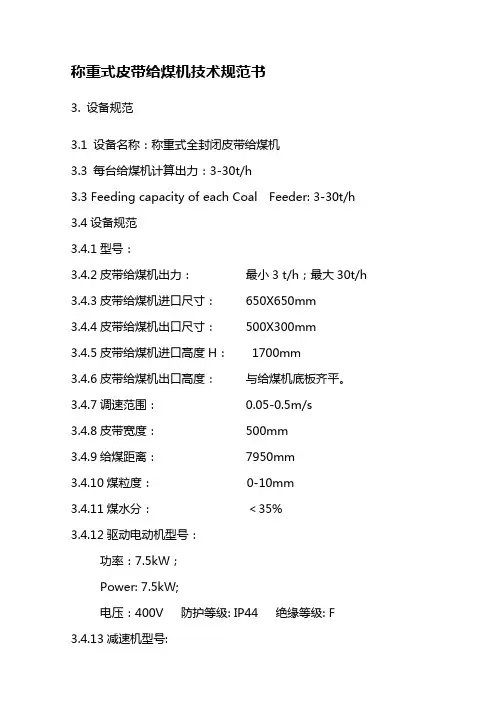

称重式皮带给煤机技术规范书3. 设备规范3.1 设备名称：称重式全封闭皮带给煤机3.3 每台给煤机计算出力：3-30t/h3.3 Feeding capacity of each Coal Feeder: 3-30t/h 3.4设备规范3.4.1型号：3.4.2皮带给煤机出力：最小3 t/h；最大30t/h 3.4.3皮带给煤机进口尺寸：650X650mm3.4.4皮带给煤机出口尺寸：500X300mm3.4.5皮带给煤机进口高度H：1700mm3.4.6皮带给煤机出口高度：与给煤机底板齐平。
3.4.7调速范围：0.05-0.5m/s3.4.8皮带宽度：500mm3.4.9给煤距离：7950mm3.4.10煤粒度：0-10mm3.4.11煤水分：＜35%3.4.12驱动电动机型号：功率：7.5kW；Power: 7.5kW;电压：400V 防护等级: IP44 绝缘等级: F3.4.13减速机型号:3.4.14密度: 0.1-1t/m³3.4.14 Density: 0.1-1t / m³3.4.15控制方式：变频控制l3.4.16计量精度：≤±0.5%4 技术要求Technical requirements4.1 总的要求General requirements4.1.1给煤机应能实现连续均匀给煤、计量准确、安全可靠、密封性能好、可控性高，能对给煤量进行就地控制或根据燃烧控制系统的要求进行远程手动/自动调节，使实际给煤量和锅炉负荷相匹配。
4.1.2 给煤机进出口的落煤管的壁厚不得小于8mm。
4.1.3 给煤机具有耐压壳体，耐压等级：0.34MPa，且密封严密，不漏粉尘。
4.1.4 给煤机壳体上应设有观察窗和观察窗清扫器，便于观察内部运行情况。
4.1.5给煤机应设有开关方便的检修门，并具有良好的密封性能，不得漏粉。
4.1.6 给煤机主驱动滚轮应为高强度耐磨材料，并具有防滑功能。
