电子称重式给煤机的结构

600MW机组锅炉给煤机设备说明给煤机结构简图如下图所示1．1 机体入煤口在机体的进煤口皮带上部后端及两侧均装有裙板，使煤不能散落在皮带的外面。

入煤口前端的整形板对煤流进行修整以形成均匀的煤流截面，在称重跨距上保持一致的煤层容积，最大限度的提高称重精度。

限高挡板高度：7-1/8 in煤层宽度：24 in1．2 皮带及驱动装置皮带为铰接式皮带，防止皮带跑偏是通过被动滚筒中间隆起实现的。

所有的皮带滚筒和辊子都是开槽的.用于和皮带背面的V型凸台导轨相啮合，这样，在隆起的滚筒上转动的皮带将会自动对中到皮带轮的中心。

皮带中部返程皮带上装有张紧辊，以恒定的重力张紧皮带，它与被动滚筒轮的调整螺栓配合，形成最佳张紧机构，以提高称重精度。

皮带回转侧装有柔性刮削器，可连续清扫皮带。

给煤机皮带机构的驱动电机采用全封闭型风冷式电磁调速电动机。

驱动交流电机由变频驱动转速控制器控制转速，交流无级变速调节。

转速的反馈信号是由连接于驱动电机的60-齿轮阻抗测速传感器提供的。

系统能在较广的范围内进行平滑的无级调速。

1．3 称重机构称重机构由3个托辊和一对负荷传感器构成。

两个称重跨距辊固定在机壳上，构成一个固定的称重跨距，它们精确定义了称重煤流的皮带给定长度。

另一个称重托辊悬挂在一对负荷传感器上，位于称重跨距辊中间，每个负荷传感器支撑了称重跨距上25%的煤流重量，（前跨距辊到称重托辊的距离上左右两侧各一半的煤流重量）使称重托辊称出称重跨距内一半煤的重量。

在负荷传感器及托辊下方，装有称重校准重块，它是两块40磅的校准砝码，给煤机工作时，称重校准砝码支撑在称重臂和偏心环上，与称重托辊脱开。

当需要需要校准时，转动校重杆手柄，使偏心盘转动，将称重校准重块挂在负荷传感器上，检查重量信号是否正确。

因为有称重方式和容积方式两种计量方式，所以在控制面板上有两种校准方式。

1．4 断煤信号装置安装在皮带上的旋叶报警器（LSFB）用来检查皮带上是否有煤，由一个安装在一水平轴端上的不锈钢挡板和套在另一端上的微动开关构成。

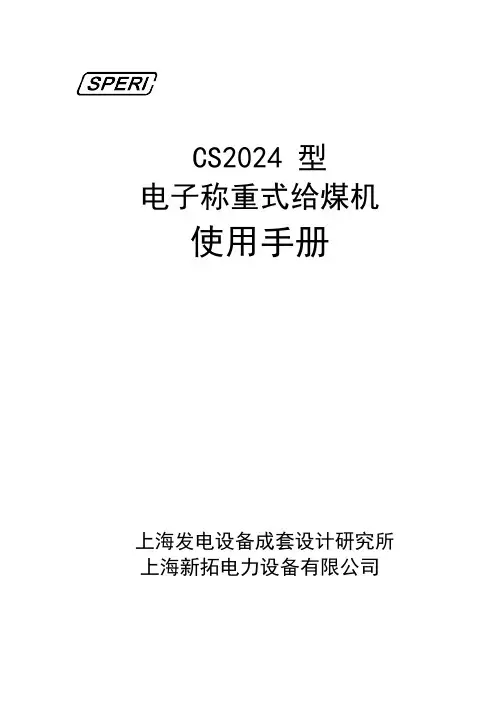

CS2024 型电子称重式给煤机使用手册上海发电设备成套设计研究所上海新拓电力设备有限公司目录1、机器的用途及基本技术参数 (2)2、机器的结构 (2)3、机器的验收和安装 (3)4、机器的电气控制系统 (5)5．机器的调整 (16)6、机器的维护 (29)7、机器的故障诊断 (31)8、给煤机专用附件 (34)1、机器的用途及基本技术参数CS2024型给煤机是一种带有微机控制的电子称量及自动调速装置的带式给料机，可以将煤块精确输送到磨煤机，并具有自动调节和控制的功能。

机器用于自动控制程度高的火力发电厂，是正压和负压运行燃煤锅炉的重要辅助设备。

机器的基本技术参数见随机图纸。

2、机器的结构给煤机由机座，给料皮带机构，链式清理刮板机构,称重机构，堵煤及断煤信号装置，润滑及电气管路及微机控制柜等组成。

2.1机座由机体，进料口和排料端门，侧门和照明灯等组成。

机体为一密封的焊接壳体，能承受0.34Mpa的爆炸压力，符合美国防火协会规范（NFPA Code,B5F）的要求。

机体的进料口处设有导向板和挡板，使煤进入机器后能在皮带上引成一定断面的煤流，所有能与煤接触的部分，均以OCr18Ni9不锈钢制成。

进料口排料端门体用螺钉紧密压紧于机体上，以保持密封。

门体可以选用向左或向右开启。

在所有门上，均设有观察窗，在窗内装有喷头，当窗孔内侧积有煤灰时，可以通过喷头用压缩空气或水予以清洗。

具有密封结构的照明灯，供观察机器内部运行情况时照明使用。

2.2给料皮带机构由电动机、减速机、皮带驱动辊筒，张紧辊筒，张力辊筒，皮带支撑板皮带张紧装置以及给料胶带等组成。

给料胶带带有边缘，并在内侧中间有凸筋，各辊筒中有相应的凹槽，使胶带能很好地导向。

在驱动辊筒端，装有皮带清洁刮板，以刮除粘结于胶带外表的煤。

胶带中部安装的张力辊筒，使胶带保持一定的张力得到最佳的称量效果，胶带的张力，随着温度和湿度的变化而有所改变，应该经常注意观察，利用张紧拉杆来调节胶带的张力。

EG-2490称重式给煤机运行维护说明书2．1系统组件说明沈阳施道克设备有限公司的EG-2940型称重式给煤机具有电子称重和STOCK 196NT微处理控制器。

给煤机的生产能力和技术条件列于给煤机图纸中的技术规格表里。

2．1．1 给煤机本体给煤机的设计满足或超过率了NFPA标准8503的要求，可以承受50psi的爆炸压力。

给煤机与煤流相接触的所有构件均采用材林304型不锈钢制造。

入煤口下皮带上部、后端及两侧均装有裙板，使煤不能散落在皮带外面。

入煤口端部的裙板是可以拆卸的，适用于杂物、大块煤的排除。

安装于入煤口下端（靠近出煤口一侧）的整形板对煤流进行修整以形成均匀煤流截面，这样可最大限度地提高称重精度。

在给煤机的两端和每一侧面设置了检修门以便于维护检修，端门上的观察窗可在运行期间观察给煤机的内部情况。

安装于每个端门上方的工作灯设计成可在给煤机的外部更换灯泡。

2．1．2 皮带和驱动装置给煤机装备了STOGK ACCUFLEXTM铰接式皮带。

皮带由位于出煤口附近的机械主驱动滚筒、如煤口端得开槽自洁式被动滚筒和在入煤口本身下方的支撑板进行支撑，中部反程皮带上装有张紧辊，以其恒定的重力张紧皮带，它与被动滚筒端面调整螺栓配合组成最佳张紧机构。

皮带外侧设有柔性刮削器在将燃煤输送到出口之后连续清扫皮带的载物表面。

由于温度和湿度的改变能造成皮带长度的变化，应定期检查皮带的张紧程度是否合适。

防止皮带跑偏是通过被动滚筒中间隆起而实现的，在隆起滚筒上转动的皮带将会自行对中到最高点，即皮带轮的中心。

此外，所有的皮带滚筒和辊子都是开槽的，用于和皮带背面的V型凸台导轨相啮合。

如果需要调偏，皮带张紧调整螺栓可用于在任一方向上“控制”皮带运行轨迹。

为了便于皮带的更换和轴承的维护，所有的皮带滚筒和托辊都是易与拆卸的。

变频驱动式转速控制器为交流电机提供了转速控制。

对给煤机控制系统的转速反馈信号是由一个连接于皮带驱动电机的60-齿轮阻抗测速传感器提供的。

MODEL CS2024 COAL FEEDER SERVICE MANUALCS2024 型电子称重式给煤机使用手册FORProject: 1X300MW Puttalam coal power plant the Democratic SOCIALIST REPUBLIC of Sri LankaCHINA NATIONAL MACHINERY & EQUIPMENTIMPORT & EXPORT CORPORATION1. 2006, Beijing, CHINACS2024 型电子称重式给煤机使用手册目录1、机器的用途及基本技术参数 (3)2、机器的结构 (3)3、机器的验收和安装 (5)4、机器的电气控制系统 (6)5．机器的调整 (18)6、机器的维护 (30)7、机器的故障诊断 (33)8、给煤机专用附件 (36)9、附图1、机器的用途及基本技术参数9224型给煤机是一种带有微机控制的电子称量及自动调速装置的带式给料机，可以将煤块精确输送到磨煤机，并具有自动调节和控制的功能。

机器用于自动控制程度高的火力发电厂，是正压和负压运行燃煤锅炉的重要辅助设备。

机器的基本技术参数为序号项目基本参数单位吨/小时1 给煤率8~45，10~60，10~68，10~1002 机器进料口直径629 毫米3 进料口与排料口中心间距2135 毫米4 给料皮带电动机 3 千瓦5 链式清理刮板电动机0.184 千瓦6 机器外形尺寸（长×宽×高）3360×1700×1710 毫米7 机器重量 4 吨2、机器的结构给煤机由机座，给料皮带机构，链式清理刮板称重机构，清煤及断煤信号装置，润滑及电气管路及微机控制柜等组成。

2.1 机座由机体，进料口和排料端门体，侧门和照明灯等组成。

机体为一密封的焊接壳体，能承受0.34Mpa的爆炸压力，符合美国防火协会规范（NFPA Code,B5F）的要求。

SPERI电子称重式给煤机使用手册（热控专业）上海新拓电力设备有限公司二〇〇七年九月给煤机的结构给煤机由机壳，给料皮带机构、链式清理刮板、称重机构，断煤及堵煤信号装置，润滑及电气管路及微机控制柜等组成。

如下图所示皮带驱动装置包括交流调速电机、减速器、驱动轮与被动轮等部件驱动轮除了拖动皮带外，还有隔离给煤机出口作用力的功能；被动轮采用笼槽结构，内设螺旋浆片具有驱除杂物的自清洁功能，轮体表面呈鼓型使皮带在运行时具有防跑偏作用。

驱动轮被动轮皮带防跑偏设置特制的皮带具有非常好的柔韧性，模压的裙边具有防溢功能且有较好的曲折性，而底部的凸型导向条与壳体内的驱动轮和被动轮上的凹槽相配合，则能有效的阻止皮带的跑偏。

皮带外视图（拆去后挡板）皮带内视图皮带张力调整组件较高的皮带张力可以减小皮带内陷，而较小的张力变化则将对称重的影响减少至最低，为此给煤机设置有能在外部调节的皮带张力调整组件，它包括作调整用的不锈钢螺栓、带导轨的被动轮的活动轴套以及张力调整装置（蝶型弹簧垫片或重力式张紧轮）和相应的指示器。

皮带松紧调节拉杆皮带松紧标高皮带张力调整组件重力式张紧轮入煤口由入口支撑辊（或支撑盘）与挡板组成。

入口支撑辊（或支撑盘）用于隔离皮带免受落煤管下落煤的冲击力。

两侧档板确定煤流宽度，可拆卸的前挡板（煤流挡板）决定煤流的高度和倒角形状，均匀的煤流能使称重计量更加精确；可拆卸的后挡板则用于检修时往后卸煤。

给煤机入口（前视）称重组件由两根跨距托辊和一根称重辊组成轻巧型称重平台配以双悬梁垂直式称重传感器，能够保证较轻的皮重以及较高的灵敏度，从而能精确地称量单位长度上的煤重。

而特别进口的称重传感器又是称重信号稳定精确的可靠保证。

称重组件结构图微机控制器为给煤机专门设计的微机控制系统，周详地考虑了给煤机使用的恶劣环境和各种运行要求；能直观显示给煤机的运行数据，如给煤率、煤质密度、电机速度及累计给煤量等参数；全自动的校准程序既快速又精确，彻底排除了由人为因数造成的误差；而机器的自测试和自诊断功能则帮助用户迅速解决运行中可能出现的问题。

电子称重式给煤机控制系统的设计摘要：本文介绍了基于给煤机的工艺过程设计出给煤机的控制系统。

文中说明了该系统如何使用控制器、变频器及PLC实现对给煤机给煤量的精确控制。

经应用证明该系统具有很好的控制性和可靠性。

关键词：给煤机；控制器；变频器；PLC1. 引言给煤机是炼铁厂中重要动力设备, 主要任务是均匀、连续、定量地给煤到磨煤机中, 并且可以在输送过程中对煤连续称重, 同时根据燃烧系统需求的煤量信号, 随时调节给煤量。

电子称重式给煤机控制柜是武钢炼铁厂烟煤一期给煤机的配套控制设备，在整个给煤机的运行、维护过程中，起着重要作用。

给煤机控制系统可以实现在运行过程中对燃煤进行精确计量，并根据人工设定值和燃烧控制系统的反馈信息控制给煤率，自动调整皮带的行进速度，图1 给煤机控制系统工艺图以调节给煤量，使输送入锅炉的燃煤与所需燃料相匹配，从而达到理想的经济效益及管理效果。

图1为给煤机控制系统工艺图。

从煤仓原煤斗，经原煤斗阀门，落至传送皮带上的煤，通过皮带输送至落煤斗，再经落煤斗阀门控制，落入磨煤机中。

2. 给煤机控制系统的设计2.1 给煤机控制系统的工作原理给煤机控制系统的工作原理是测量皮带上单位长度的煤重q（kg/m）和皮带的行进速度V （m/s），两者相乘得出实际的给煤率。

把实际的给煤率对时间t（s）进行积分,得到实际的给煤量。

控制器不断将实际的给煤率与人工键入或远距离遥控输入的4～20mA 给煤率的设定值相比较后经PID 运算,自动调节输送皮带速度,达到精确的给煤率。

如图2 所示给煤量：其中：t0，t1是煤从输送皮带X0到X1通过的时间；q·v 为给煤率。

图2 称重原理图2.2 控制系统的构成本控制系统的硬件设备主要由西门子S7-300的PLC，富士变频器FRN3.7G11S-43.7KW，MT2105数字型给料机控制器，重量检测机构，给煤机马达转速检测机构及各种执行机构等组成。

控制系统各主要组成结构间的接口及信号传送如图3所示：图3. 控制系统各主要组成结构间的接口及信号传送情况本控制系统的核心是拉姆齐2105给煤机控制器，是专用于称重皮带给料机的。
