大跨径连续刚构桥梁施工交底

大跨径连续刚构桥梁施工交底

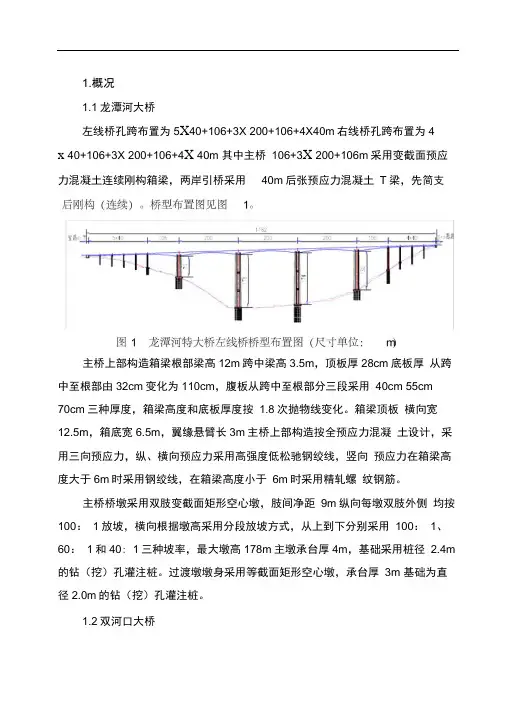

1.概况1.1龙潭河大桥左线桥孔跨布置为5X40+106+3X 200+106+4X40m右线桥孔跨布置为4x 40+106+3X 200+106+4X 40m 其中主桥106+3X 200+106m采用变截面预应力混凝土连续刚构箱梁，两岸引桥采用40m后张预应力混凝土T梁，先简支主桥上部构造箱梁根部梁高12m跨中梁高3.5m，顶板厚28cm底板厚从跨中至根部由32cm变化为110cm，腹板从跨中至根部分三段采用40cm 55cm70cm三种厚度，箱梁高度和底板厚度按1.8次抛物线变化。

箱梁顶板横向宽12.5m，箱底宽6.5m，翼缘悬臂长3m主桥上部构造按全预应力混凝土设计，采用三向预应力，纵、横向预应力采用高强度低松驰钢绞线，竖向预应力在箱梁高度大于6m时采用钢绞线，在箱梁高度小于6m时采用精轧螺纹钢筋。

主桥桥墩采用双肢变截面矩形空心墩，肢间净距9m纵向每墩双肢外侧均按100：1放坡，横向根据墩高采用分段放坡方式，从上到下分别采用100：1、60：1和40: 1三种坡率，最大墩高178m主墩承台厚4m，基础采用桩径2.4m 的钻（挖）孔灌注桩。

过渡墩墩身采用等截面矩形空心墩，承台厚3m 基础为直径2.0m的钻（挖）孔灌注桩。

1.2双河口大桥左线桥跨径布置为3X30+（90+2X 170+90）+4X30m右线桥跨径布置为4X30+ （90+2X 170+90）+4X 30+3X 30m 其中90+2X 170+90m为四跨预应力混凝土连续刚构主桥，两岸引桥采用30m后张预应力混凝土T梁，先简支后刚构。

桥型布置图见图2。

立面（左线桥）号0［桩3图2双河口特大桥左线桥桥型布置图（尺寸单位：m 主桥上部结构为90+2X 170+90m四跨预应力混凝土连续刚构箱梁，箱梁根部高度10m跨中高度3.0m，箱梁根部底板厚100cm跨中底板厚32cm 箱梁高度以及箱梁底板厚度按1.8次抛物线变化。

箱梁腹板根部厚70cm跨中厚40cm,利用三个箱梁节段直线变化，箱梁顶板厚度28cm箱梁顶宽12.5m, 底宽6.5m，翼缘悬臂长度3.0m。

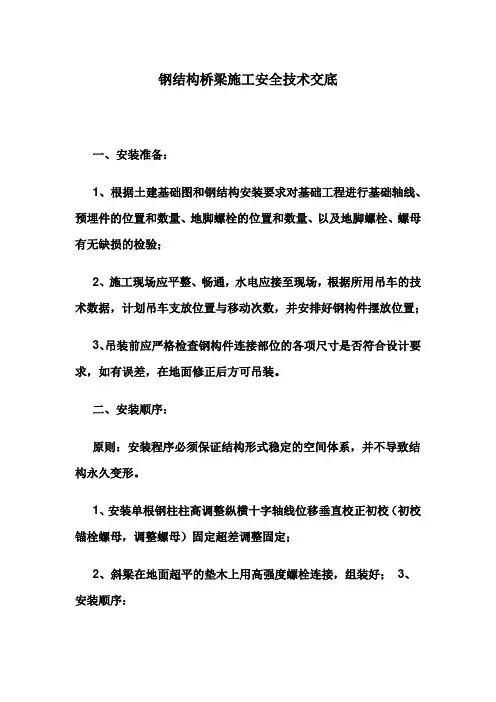

钢结构桥梁施工安全技术交底

钢结构桥梁施工安全技术交底

钢结构桥梁施工安全技术交底一、安装准备：1、根据土建基础图和钢结构安装要求对基础工程进行基础轴线、预埋件的位置和数量、地脚螺栓的位置和数量、以及地脚螺栓、螺母有无缺损的检验；2、施工现场应平整、畅通，水电应接至现场，根据所用吊车的技术数据，计划吊车支放位置与移动次数，并安排好钢构件摆放位置；3、吊装前应严格检查钢构件连接部位的各项尺寸是否符合设计要求，如有误差，在地面修正后方可吊装。

二、安装顺序：原则：安装程序必须保证结构形式稳定的空间体系，并不导致结构永久变形。

1、安装单根钢柱柱高调整纵横十字轴线位移垂直校正初校（初校锚栓螺母，调整螺母）固定超差调整固定；2、斜梁在地面超平的垫木上用高强度螺栓连接，组装好；3、安装顺序：先从靠近山墙的有柱间支撑的两榀刚架开始安装本间檩条支撑隅撑等安装好。

注意：检查刚架垂偏，复测钢柱和斜梁跨度，合格后，用高强度螺栓紧固，用电动扳手初拧，终拧。

以两榀刚架为起点，向房屋另一端顺序安装。

4、除最初安装的两榀刚架外，所有其余刚架间的檩条，墙梁和檐檩的螺栓均应在校准后再行拧紧；5、构件吊点要经计算，绑扎点要采取加强措施，以防止构件大变形及局部变形；6、各种支撑的拧紧强度，以不将构件拉弯为原则；7、不得利用已安装部位的构件起吊其他重物，不得在主要受力部位焊其他构件；8、檩条和墙梁安装时，应将拉条拉紧，但不应将檩条和墙梁拉弯；9、在施工过程中，根据结构空间稳定情况，为防止风力对刚架的倾覆，必要时可拉缆风措施。

三、安装高强度螺栓：1、高强度螺栓连接在施工前应对连接副实物和摩擦面进行检验和复验，合格后才能进入安装施工；2、对每一个连接接头，应先用临时螺栓或冲钉定位，为防止损伤螺纹引起扭矩系数的变化，严禁把高强度螺栓作为临时螺栓使用。

对一个接头来说，临时螺栓和冲钉的数量原则上应根据该接头可能承担的荷载计算确定，并应符合下列规定：⑴不得少于安装螺栓总数的1/3；⑵不得少于两个临时螺栓；⑶冲钉穿入数量不宜多于临时螺栓的30%。

刚构桥XX大桥合拢段施工技术交底

刚构桥XX大桥合拢段施工技术交底

施工技术交底记录工程项目名称XXX合同段编号施工单位XXXX公司监理单位XXXXXX公司交底部位/内容XX大桥合拢段施工技术交底交底日期交底内容：一、工程概况XX大桥主桥上部结构为（80+150+80）m连续刚构预应力混凝土箱梁，箱梁高度以及箱梁底板厚度按2.0次抛物线变化：箱梁根部高度9.2m，跨中高度3.4m，箱梁根部底板厚110cm，跨中底板厚32cm，箱梁根部腹板厚75cm，跨中厚50cm，边跨直线段厚60cm。

箱梁合拢段顶板厚度28cm，0号节段顶板厚48cm。

箱梁顶宽12.0m，底宽6.5m，顶板悬臂长度2.75m，悬臂板端部厚18cm，根部厚70cm。

箱梁浇筑分段长度依次为：14m长0号段+ 10*3.5m + 8*4m，边跨现浇段长4m，边、中跨合拢段长均为2m。

全桥左右幅共有4个边跨合拢段，2个中跨合拢段，边跨合拢段混凝土方量20.19m3，中跨合拢段混凝土方量27.7m3，箱梁混凝土设计标号为C55。

二、合拢方案1、合拢时间的选择计划左幅1#墩边跨合拢时间为10月10日，左幅2#墩边跨合拢时间为10月5日，左幅中跨合拢时间为10月18日；右幅1#边跨合拢时间为9月30日，右幅2#墩边跨合拢时间为10月6日，右幅中跨合拢时间为10月15日。

2、工程控制重点（1）合拢段施工需要临时锁定，埋置刚性支承梁；（2）在合拢段浇筑过程中遵循等荷载的原则，对配重对称卸载；（3）混凝土浇筑时间及温度的控制；（4）箱梁的混凝土浇筑及预应力张拉施工控制。

3、总体方案本桥连续刚构采用菱形挂蓝分段悬臂浇筑施工。

先在主墩托架上浇筑0#节段而后对称向两侧顺序浇筑1～18节梁段形成2个T构，然后在4号墩与7号墩完成边跨现浇段，利用挂篮合拢边跨19号段，张拉边跨合拢束，接着利用挂篮合拢中跨，张拉合拢束，形成整个连续刚构体系。

（1）边跨合拢：在18#块施工完毕后，将边跨侧挂篮向前移动，通过在18#块、现浇段预埋的孔洞，将挂篮固定。

桥梁工程施工技术交底

桥梁工程施工技术交底

桥梁工程施工技术交底一、准备工作在进行桥梁工程施工之前，首先需要做一些准备工作。

准备工作主要包括以下几个方面：1.1 施工方案的编制在施工之前，必须先编制详细的施工方案。

施工方案应包括桥梁的设计图纸、工艺流程、施工工序、人员配备等内容。

施工方案的编制需要由专业的工程师进行，并且要进行合理的评审和修改。

1.2 施工材料的采购在施工之前，还需要对施工所需的材料进行采购。

施工材料的采购需要根据施工方案进行，保证施工所需的材料能够及时供应，并且具备质量合格的要求。

1.3 施工设备的准备在进行桥梁工程施工之前，还需要准备好相应的施工设备。

施工设备的准备需要根据施工方案进行，保证能够满足施工的需要，并且保证设备的质量和安全性。

二、施工过程桥梁工程施工是一个复杂而又严谨的过程，需要按照施工方案进行，严格按照工艺流程进行施工。

施工过程主要包括以下几个步骤：2.1 基础施工基础施工是桥梁工程的重要环节，它决定了桥梁的稳定性和承载能力。

基础施工主要包括基坑开挖、基础处理、钢筋绑扎等工序。

基础施工需要严格按照设计图纸和工艺流程进行，确保基础质量合格。

2.2 桥墩施工桥墩是桥梁的支撑结构，对于桥梁的稳定性和安全性起到至关重要的作用。

桥墩施工主要包括浇筑混凝土、安装模板、钢筋绑扎等工序。

桥墩施工需要严格按照设计要求进行，确保桥墩的质量和稳定性。

2.3 上部结构施工上部结构施工是桥梁工程的关键环节，它决定了桥梁的承载能力和使用寿命。

上部结构施工主要包括梁体安装、悬臂浇筑、铁路架设等工序。

上部结构施工需要严格按照设计要求和工艺流程进行，确保上部结构的质量和稳定性。

2.4 道路施工道路施工是桥梁工程的最后一步，它决定了桥梁的通行能力和使用效果。

道路施工主要包括路基处理、路面铺设、交通标志安装等工序。

道路施工需要严格按照设计要求进行，确保道路的质量和安全性。

三、施工安全在进行桥梁工程施工的过程中，施工安全是至关重要的。

为了保证施工安全，必须严格执行以下几项原则：3.1 安全教育和培训在施工之前，必须对施工人员进行安全教育和培训。

[安徽]大桥工程连续梁混凝土施工技术交底(48+80+48m 中铁大桥局)_pdf

[安徽]大桥工程连续梁混凝土施工技术交底(48+80+48m 中铁大桥局)_pdf

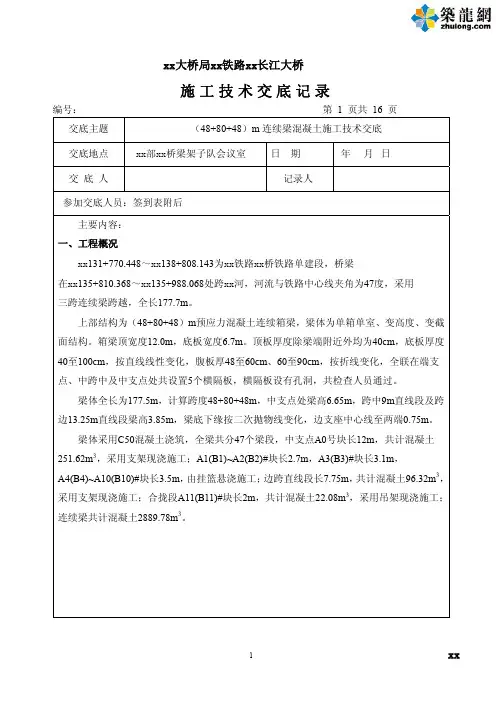

ｘｘ大桥局ｘｘ铁路ｘｘ长江大桥施工技术交底记录编号：第 1 页共 16 页交底主题（48+80+48）m连续梁混凝土施工技术交底交底地点 ｘｘ部ｘｘ桥梁架子队会议室日期年 月日交底人 记录人　参加交底人员：签到表附后主要内容：一、工程概况xx131+770.448～xx138+808.143为ｘｘ铁路ｘｘ桥铁路单建段，桥梁在xx135+810.368～xx135+988.068处跨ｘｘ河，河流与铁路中心线夹角为47度，采用三跨连续梁跨越，全长177.7m。

上部结构为（48+80+48）m预应力混凝土连续箱梁，梁体为单箱单室、变高度、变截面结构。

箱梁顶宽度12.0m，底板宽度6.7m。

顶板厚度除梁端附近外均为40cm，底板厚度40至100cm，按直线线性变化，腹板厚48至60cm、60至90cm，按折线变化，全联在端支点、中跨中及中支点处共设置5个横隔板，横隔板设有孔洞，共检查人员通过。

梁体全长为177.5m，计算跨度48+80+48m，中支点处梁高6.65m，跨中9m直线段及跨边13.25m直线段梁高3.85m，梁底下缘按二次抛物线变化，边支座中心线至两端0.75m。

梁体采用C50混凝土浇筑，全梁共分47个梁段，中支点A0号块长12m，共计混凝土251.62m3，采用支架现浇施工；A1(B1)~A2(B2)#块长2.7m，A3(B3)#块长3.1m，A4(B4)~A10(B10)#块长3.5m，由挂篮悬浇施工；边跨直线段长7.75m，共计混凝土96.32m3，采用支架现浇施工；合拢段A11(B11)#块长2m，共计混凝土22.08m3，采用吊架现浇施工；连续梁共计混凝土2889.78m3。

于16cm。

4、为提高混凝土的早期强度及改善混凝土和易性，掺用高效减水剂，其掺量为4.9kg/m3。

（二）混凝土的搅拌1、开盘前试验人员应严格测定粗细骨料的含水率，准确测定因天气变化而引起的粗细骨料含水量变化，以便及时调整施工配合比。

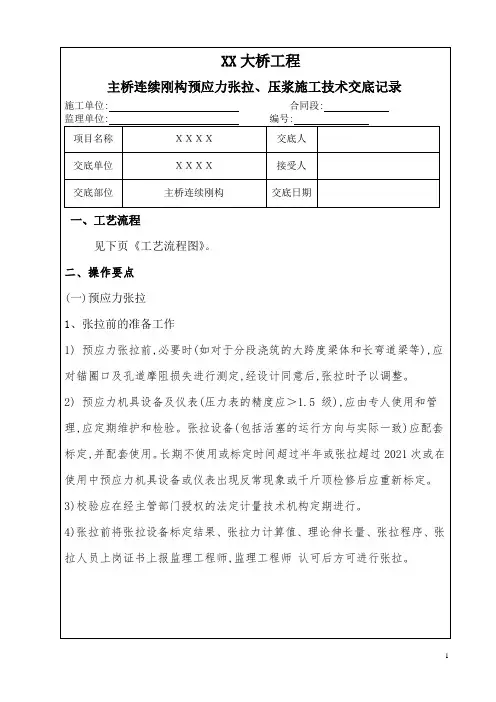

大桥连续刚构预应力张拉、压浆施工技术交底[详细]

大桥连续刚构预应力张拉、压浆施工技术交底[详细]
3.压浆剂应采用性能稳定的产品,与水泥、水拌合后,具备不离析、不泌水、微膨胀、高流动性的技术性能。
4.压浆料、压浆剂等材料应有制造商提供的出厂检验合格证书,并应按有关检验项目、批次规定,严格实施进场检验,压浆材料中不应含有高碱(总 碱量不应超过0.75%)膨胀剂或以铝粉为膨胀源的膨胀剂。不应掺入含氯盐类、亚硝酸盐 类或其他对预应力筋有腐蚀作用的外加剂。压浆料或压浆剂中氯离子含量不应超过胶凝材料总量的0.06%。
2.封锚混凝土的强度应符合设计要求。设计无要求时,一般不宜低于构件混凝土强度等级值的80％。
3.封锚混凝土浇筑后,带模浇水养护。封端混凝土脱模后应立即浇水养护,以加强封端混凝土与梁体混凝土的粘结。
三、质量控制
1.所有钢绞线的张拉要求张拉应力与伸长量双控,以伸长量为主,伸长量允许偏差在±6%以内。
2.后张预应力筋断丝及滑移每一截面的断丝率不得大于该截面总钢丝数的1%,且不允许整根钢绞线拉断。
4.预应力筋切割
1)预应力筋在张拉控制应力达到稳定后方可锚固。对夹片式锚具,锚固后夹片顶面 应平齐,其相互间的错位不宜大于2mm。锚固完毕 并经检验确认合格后方可切割端头多余的预应力筋,切割时应采用砂轮锯,严禁采用电弧 进行切割,同时不得损伤锚具。
2)切割后预应力筋的外露长度不应小于30mm,且不应小于1.5倍预应力筋直径。 锚具应采用封端混凝土保护,当需长期外露时,应采取防止镑蚀的措施。
3)浆体搅拌操作顺序为:首先在搅拌机中先加入实际拌合水用量的80%〜90%,开动搅拌机,均匀加入全部压浆剂,边加入边搅拌,然后均匀加入全部水泥。全部粉料加入后再搅拌2min;然后加人剩余的10%〜2021拌合水,继续搅拌2min。
4)搅拌均匀后,现场进行出机流动度试验,每天或每工作班进行一次检测,其流动度应符合规定,即可通过过滤网进人储料罐。浆体在储料罐中应继续搅拌,以保证浆体的流动性。不得在施工过程中由于流动度不够额外加水。

(40+64+40)m连续梁技术交底

(40+64+40)m连续梁技术交底

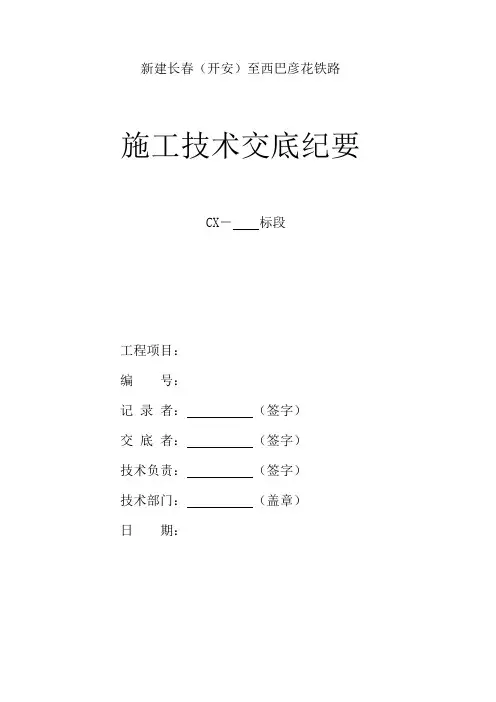

新建长春（开安）至西巴彦花铁路施工技术交底纪要
CX－标段
工程项目：
编号：
记录者：（签字）
交底者：（签字）
技术负责：（签字）
技术部门：（盖章）
日期：
交底记录
（3）挂篮组装完毕，在浇筑混凝土前应全面检查安装质量和挂篮中线，符合图纸设计要求方可浇筑梁段混凝土。

梁段高程测量应符合下列规定：
（1）应用经过校定的钢尺和高精度水平仪把高程引测到0号梁段顶面方便测量的位置，测量精度不低于四等水准测量的规定。

（2）待浇梁段挂篮前端模板立模高程，应根据n#梁段立模标高公式计算确定，各测点高程测量偏差不应大于2mm。

（3）挂篮模板安装完毕，在浇筑混凝土前应全面检查各部位纵、横向高程并测核挂篮各部位变形量，符合设计立模高程方可浇筑梁段混凝土。

（4）梁段混凝土浇筑过程中，应跟踪监测模板前端高程变化情况，当发生大于允许偏差时应及时进行调整纠正。

四、连续梁总体顺序
悬臂浇筑预应力混凝土连续梁施工步骤框图
五、连续梁下部结构施工
技术交底中不再详细体现连续梁下部结构基础施工，具体施工方法详见《长西铁路CX-V标跨G5511省际大通道特大桥施工方案》
六、临时固结施工
6.1临时固结设计与施工
墩梁临时固结将采用在墩顶浇筑混凝土临时支座并埋设临时锚固钢筋和竖向预应力钢筋且
注：H为支架总高度
接底单位及签字。

连续梁施工技术交底

连续梁施工技术交底

技术交底记录（二级）
（1)桁架挂篮部件组成分类
76+126+76m连续梁挂篮主要由主桁系统、走行锚固系统、导向系统、底篮系统、前上横梁、吊挂系统。

平台防护系统、辅助部件等组成.
(2)主要材料
挂篮的前上横梁有2H600×200普通热轧H型钢组焊接而成,底篮前、后横梁采用H390×300普通热轧H型钢，腹板下纵横梁采用H400×200普通热轧H型钢,底板下纵梁采用H400×200普通热轧H型钢，内导梁采用双拼［32a槽钢加工，吊带除后锚采用精轧螺纹钢外其余均采用钢吊带。

（3)模板系统
模板结构包括外模、内模、堵头模板等，
挂篮外模由钢模厂进行加工,外模采用定型钢模，与内模模板用对拉螺杆连接；外侧模面板采用6mm钢板,横肋采用8mm钢板,竖向背架采用2［10槽钢组焊接桁架，横肋间距340mm，竖肋间距365mm，竖向背架间距850mm.
挂篮内模侧模采用3015建筑钢模拼装，[10槽钢为竖向背肋（间距1m），横向背肋为双拼［10槽钢（间距1m）;内模顶侧板采用[5槽钢纵向骨架，4 mm钢板为面板组成，采用[10槽钢加工的骨架(具体见下图），间距1m，单侧由5片骨架组成，采用4根Φ25的钢筋连成整体。

模板顶部留有灌注孔，可用于吊装内模和灌注梁底混凝土；底部采用井字形工字钢梁，并配有压板和挡板封底。

堵头模板因有钢筋和预应力管道伸出，其位置要求准确，采用钢模板，根据钢筋布置分块拼装,随后和内外模连接成整体。

图1 2—18#节段内模布置图。

连续梁技术交底【最新范本模板】

连续梁技术交底【最新范本模板】
0#块是刚构箱梁悬浇施工的基础和起步段，其结构受力最复杂，且具有砼浇筑方量多、重量大、预应力管道最密集的特点.设计安全可靠的模板支架、提高砼浇筑质量和预应力管道的安装精度，是0号块施工的重点。
按照规范要求的施工缝处理方法处理接缝。
在0＃块施工中，控制混凝土的水灰比，减少收缩徐变值
为减少0#块隔梁位置上出现的裂缝，将在通行孔的隔梁两侧设置加密钢筋网以基本消除裂缝。
纵向预应力束→横向预应力束→竖向预应力束→受力钢筋→预埋件→构造钢筋→架立钢筋。
梁的底部、腹板及翼板的底部都要确保保护层厚度。钢筋保护层采用砼垫块.
预应力束道位置首先设在已扎好的钢筋骨架上，并用“井”字钢筋定位，沿孔道纵向布置。锚垫板按设计要求的位置固定在封头模板上，确保与孔道垂直。
箱梁中设有预埋孔及预埋板,不得遗漏。
千斤顶油泵不宜超负荷工作，油泵安全阀须按设备额定油压或使用油压调整压力，不可任意调整.
油泵停止工作时，应先将回油阀缓缓松开，待压力表指针退回零位后，方可卸开千斤顶的油管接头螺母。不可在负荷状态下拆换油管或压力表等。
千斤顶在使用时必须保证活塞外露部分清洁，使用完毕后各油缸应回程到底,保持进出口的清洁。

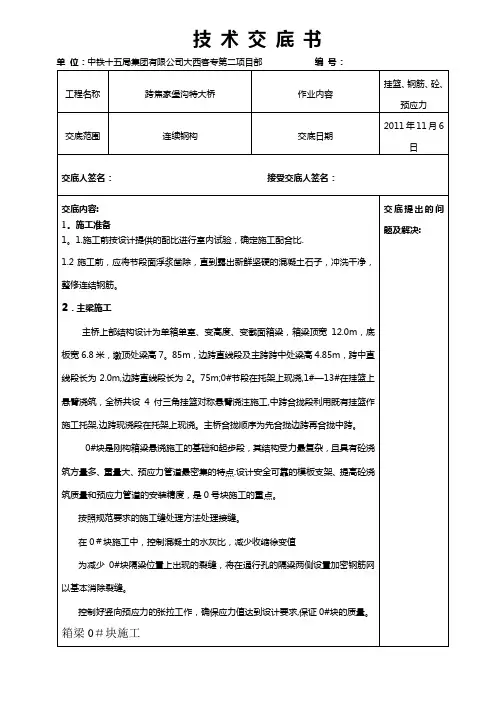

技 术 交 底 书
