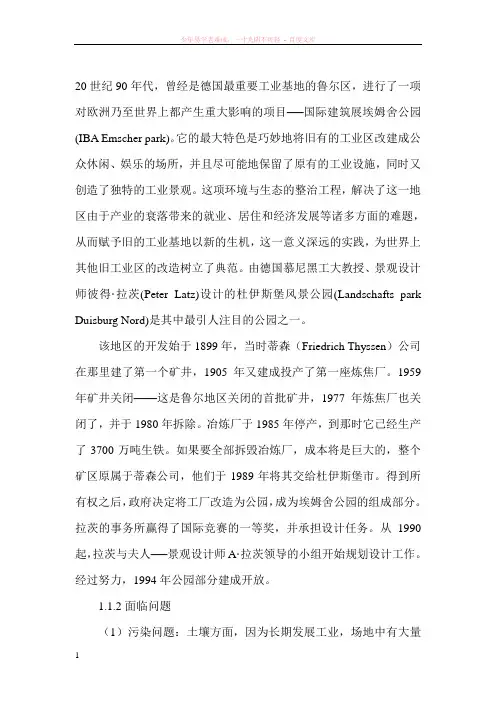

20世纪90年代，曾经是德国最重要工业基地的鲁尔区，进行了一项对欧洲乃至世界上都产生重大影响的项目──国际建筑展埃姆舍公园(IBA Emscher park)。
它的最大特色是巧妙地将旧有的工业区改建成公众休闲、娱乐的场所，并且尽可能地保留了原有的工业设施，同时又创造了独特的工业景观。
这项环境与生态的整治工程，解决了这一地区由于产业的衰落带来的就业、居住和经济发展等诸多方面的难题，从而赋予旧的工业基地以新的生机，这一意义深远的实践，为世界上其他旧工业区的改造树立了典范。
由德国慕尼黑工大教授、景观设计师彼得·拉茨(Peter Latz)设计的杜伊斯堡风景公园(Landschafts park Duisburg Nord)是其中最引人注目的公园之一。
该地区的开发始于1899年，当时蒂森（Friedrich Thyssen）公司在那里建了第一个矿井，1905年又建成投产了第一座炼焦厂。
1959年矿井关闭——这是鲁尔地区关闭的首批矿井，1977年炼焦厂也关闭了，并于1980年拆除。
冶炼厂于1985年停产，到那时它已经生产了3700万吨生铁。
如果要全部拆毁冶炼厂，成本将是巨大的，整个矿区原属于蒂森公司，他们于1989年将其交给杜伊斯堡市。
得到所有权之后，政府决定将工厂改造为公园，成为埃姆舍公园的组成部分。
拉茨的事务所赢得了国际竞赛的一等奖，并承担设计任务。
从1990起，拉茨与夫人──景观设计师A·拉茨领导的小组开始规划设计工作。
经过努力，1994年公园部分建成开放。
1.1.2面临问题（1）污染问题：土壤方面，因为长期发展工业，场地中有大量含砷或氰化物的土壤，部分污染严重者必须全部清除，另外一些有毒土壤也必须深埋在烧结池里，并用新土覆盖。
水方面，艾姆舍河流经整个工业区，成了一条公共排污渠，吸纳各厂排出的污水，形成了一条绵延400千米的污染带，影响着整个工业区的环境质量。
生态方面，因为大量污染物的产生使得该区域生物稀少缺乏多样性。
后工业景观公园的典范——德国鲁尔区北杜伊斯堡景观公园考察研究•作者：刘抚英，邹涛，栗德祥来源：《华中建筑》•摘要:该文讨论了后工业景观公园的概念及其在德国鲁尔区的发展背景概况，结合对北杜伊斯堡景观公园现场调研，重点分析了公园设计者在工业遗产保护与利用、景观整体布局、生态对策、尊重自然演化进程等方而的设计思想及具体措施。
关键词：后工业景观公园国际建筑展埃姆舍公园北杜伊斯堡景观公园1.后工业景观公园后工业景观是指工业生产活动停止后，对遗留在工业废弃地上的各种工业设施、地表痕迹、废弃物等加以保留、更新利用或艺术加工，并作为主要的景观构成元素来设计和营造的新景观。
这些工业设施涵盖了与工业生产相关的各类设施，主要类型有生产设施、仓储设施、交通运输设施、动力设施、给水与污水处理等基础设施、管理与公共服务设施等，具体包括各类车间厂房、库房、变配电站、锅炉房、烟囱、井架、水塔、水池、水渠等建、构筑物;高炉、气罐、油罐等工业生产设备;铁路、机车、管道、传送带、特种车辆等交通运输设施或动力传输设备等。
后工业景观公园指的是依托工业废弃地上的后工业景观，将场地上的各种自然和人工环境要素统一进行规划设计，组织整理成能够为公众提供工业文化体验以及体闲、娱乐、体育运动、科教等多种功能的城市公共活动空间。
后工业景观公园发端于20世纪60年代～70年代欧美发达国家，成熟于20世纪90年代的德国。
其中，德国鲁尔区北杜伊斯堡景观公园被认为是后工业景观公园的代表作。
2.鲁尔区后工业景观公园建设背景框架——国际建筑展埃姆舍公园计划鲁尔区在历史上曾经是德国乃个整个欧洲的工业中心，20世纪50年代由于结构性危机导致地区主导产业衰落，产生丁一系列的经济、社会和环境问题，其中受影响至深的就是埃姆舍地区（Emscher Region）。
埃姆舍地区在区域空间的意义上是指多特蒙德与杜伊斯保之间沿埃姆舍河流域的工业都市圈，区域内面积784 km2,沿东西轴向长70 km，包括17个城市，地区总人口约200万。
67个案点击 Case Study总第185期 2008 09后工业时代的风景──德国杜伊斯堡北部风景公园Landscape of Post-Industrialized Age—Scenery Park in Northern Douisburg of Germany罗萍嘉 Luo Pingjia 钱丽竹 Qian Lizhu 井 渌 Jing Lu 内容摘要：杜伊斯堡北部风景公园已成为后工业景观的代表作之一，其设计手法与设计理念被诸多学者总结为“杜伊斯堡模式”。
本文从景观层次与废弃构筑物适应性再利用两个方面深刻分析了杜伊斯堡北部风景公园，使读者能深刻了解其设计手法。
关键词: 后工业景观、景观层次、适应性再利用杜伊斯堡北部风景公园位于杜伊斯堡市北部，去过这里的人都认为，把它称为钢铁公园或是工业遗产景观公园可能更为恰当。
这里230公顷的土地上曾经是有近百年历史的AG·Thyssen钢铁厂。
该厂建于1902年，1985年停工，上世纪90年代初北威州政府决定把这里改造成为供当地居民和游人休息参观的工业景观公园。
从1990年至2001年，杜伊斯堡北部风景公园的总设计师彼得·拉兹共完成了9个子项目的设计，该公园逐渐成为世界上最为著名的后工业景观的代表作（图1）。
一、景观层次分析杜伊斯堡北部风景公园整体的设计原则是“少即是多”，设计师采用结构分析法和实用主义手法，尽可能保留该地区原有的景观结构和工业化特质，淡化设计痕迹，在“无意”间最大限度地改善这一地区内在的生态和人文景观质量。
而这种朴实的设计手法又切实地符合了遗产保护中的“原真性”原则。
在遗产保护领域，原真性是遗产认定及保护设计中必须遵循的一条重要原则。
在这一原则的指导下，杜伊斯堡北部风景公园的设计师彼得·拉兹保留了AG·Thyssen钢铁厂中绝大多数的生产设备以及场地的原本肌理特征，并用景观分层的手法把场地中原本破碎的工业景观及自然元素进行有机的整合，通过这些场地中原有的元素在视觉上或是功能上的联系、呼应，杜伊斯堡北部风景公园呈现出四个景观层次：1.空中高架步道与攀爬系统；2.相对于高架步道的下沉休闲空间；3.以水渠和沉淀池构成的各类水景生态系统；4.穿插于整个公园中的散步道系统及开放空间。
北杜伊斯堡景观公园赏析北杜伊斯堡景观公园是德国杜伊斯堡市的一个以花园和公园为主题的景点。
由于其美丽的景色和独特的建筑设计，成为了城市中不可错过的景点之一。
这篇文章将会为你详细介绍北杜伊斯堡景观公园的历史、景点以及不可错过的活动。
历史北杜伊斯堡景观公园建于1991年，是为了庆祝杜伊斯堡市位于星期五的河口上的700年纪念而建造的。
这个公园最初是一个封闭的农场，而现在已经转变为一个美丽的开放公园，成为了杜伊斯堡市的标志性建筑。
公园占地面积140公顷，有着大片的草坪和林地以及多个不同类型的花园。
景点1. 杜伊斯堡世博园杜伊斯堡世博园曾经是1987年世界博览会的场馆，现在已被改造成为一个多功能的公园，包括露天音乐厅和日本花园。
杜伊斯堡世博园也定期举办各种音乐会和文化活动。
2. 北杜伊斯堡市立美术馆北杜伊斯堡市立美术馆是一个现代化的美术馆，有着各种各样的展览，包括来自各地的当代艺术家的作品和部分艺术品收藏。
美术馆还定期举办活动，例如艺术家讲座、创意工坊等。
3. 日本花园这个日本花园以其独特的设计和建筑而闻名。
游客可以欣赏到和平湖和精心修建的石桥，还能够在茶室里体验正宗的日本茶道。
4. 鸟屋北杜伊斯堡景观公园的鸟屋是一处与众不同的景点。
这个巨大的椭圆形建筑内有着大量的鸟类，包括鹦鹉和金丝雀等。
鸟屋也有公共休息室和观鸟平台，可以使游客更加近距离地观察到鸟类。
5. 草坪剧场草坪剧场是一个室外音乐场地，经常用于举办各种音乐会、戏剧和其他表演。
音乐爱好者们可以带上自己的毯子和饮料来到这里，在演出的同时欣赏迷人的自然风景。
不可错过的活动北杜伊斯堡景观公园每年都会举行一些节日和活动，其中最受欢迎的是年度的风筝节。
这个节日吸引了无数游客和表演者来到公园放飞各种形状、颜色和大小不一的风筝。
此外，公园还会在圣诞节期间举办一系列的节日活动，包括圣诞市集和马车游览。
北杜伊斯堡景观公园以其美丽的建筑和精心设计的花园和公园吸引着无数游客。
■—■■●水景公利用原｜（．通过地表径：形成雨水回收｝；左一为公共空间的硬质量景观要素加以利用，并通过其自身的氧化，腐蚀、生锈及损坏的“锈蚀”过程，从另一方面向人们展示自然的力量。
拉兹认为这种打上强烈工业化印记的旧工业废弃地，具有一种特殊的美学含义：“巨大的钢铁和煤炭工业基地、工业建筑群以及冒着滚滚浓烟的烟囱，都可称其为风景，因为在这些地方，一些顽强的生命正在生长。
可以想像：在堆满金属板块的斜坡上，几株小草挣扎着从缝隙中昂起骄傲的头，荒废的１１１厂房里开出以前从未见过花朵……这是一幅幅多么令人激动的画面。
”在这里旧工业景观被赋予美学含义，我们可称其为后工业景观，它是一种“理想化了的自然及理想化了的工业。
”３．拉兹根据当地特殊的生境条件，及后工业景观特征，提出了长期而谨慎的分步建设设想，拉兹强调，生态恢复是个缓慢的过程，应以长远的眼光，采取柔和的方法，不能急功近利，只图短期效益，用粗暴的手段造成新的环境污染，尤其是技术尚未成熟时对一些生境相当脆弱地区，采取全面的保护，合理地安排近期建设项目，为当地居民提供多样化的活动空间。
例如：对原有的５号炼钢高炉进行加固和改建，成为高炉公园，游人可沿阶梯登上炉顶，极目远望。
在登高过程中，进入炉台、炉身，了解炼钢的原理，加深对工业文化的理解对原有排水渠“老艾美溪”进行生态治理，变为水景公园；通过铺设污水管道使污水与地表水分流，并利用雨水回收技术，使原有的水渠焕发青春，向人们展示新生态景观的魅力；对原有工业仓库进行改造，在半封闭的小空间里设计出花园系烈并利用原有的３００米长工业运输天桥，组成高低变化的游览路线，建成仓库花融攀援花园则利用原有高大的矿石仓库石墙，为攀援爱好者提供了理想的练习场地；金属广场，除了前述美学功能外，还能容纳５０００名观众举行露天文化活动，如广场音乐会等潜水园来自通过对原有煤气罐进行改建后，贮水，形成潜水运动乐园……。
拉兹教授对北杜伊斯堡景观公园倾注了满腔热情，自１９９０年至今，十几年来从未中断过这一后工业景观公园的构思和规划设计工作，使其逐步向公众开放，同时该公园亦为拉兹赢得了声誉。
后工业景观设计浅析——以德国北杜伊
斯堡公园为例
摘要：随着我国工业的迅速发展,城市建设中出现了大量废弃物堆和垃圾,严
重影响生态环境。
为了改善后工业景观设计现状存在问题及解决对策。
结合生态、经济等方面进行合理有效地规划方案设计与分析研究是十分重要且紧迫的工作。
后工业景观设计是指将城市的历史文化、经济发展和城市建设等内容融入到现代
生活中,在满足人们物质需求基础上,融合人文精神内涵与科技手段为市民提供休
闲娱乐活动场所。
本文以典型的后工业景观案例——德国北杜伊斯堡公园为例，
对其区域、背景、设计手法、场地细节进行分析。
关键词：后工业景观北杜伊斯堡公园
基金项目：国家自然基金项目面上项目：环渤海湾海岸带景观保护与利用的
生态控制技术研究，（32071831）；2020大连市社科联重点项目：大连海洋中心
城市建设策略研究，（2020dlskzd207）；2021大连市科协智库项目：大连全球
海洋中心城市建设的问题与对策研究，DLKX2021B06；辽宁省创新人才计划人选
支持项目：辽宁省域环渤海湾海岸带国家公园体系的生态规划与控制（2020389）。
1.后工业景观
后工业景观是指工业生产活动停止后，对遗留在工业废弃地上的各种工业设施、地表痕迹、废弃物等加以保留、更新利用或艺术加工，并作为主要的景观构
成元素来设计和营造的新景观。
这些工业设施涵盖了与工业生产相关的各类设施，种类发繁多。
1.1后工业时代
后工业时代这个概念由美国学者丹尼尔·贝尔在20世纪五十年代末首次提出, 它代表了美国等西方发达国家在工业革命之后, 完成了工业化进程的“发达经济”阶段。
这一阶段是与之前的工业化阶段相对应的, 作为社会发展的必然经历, 由农业时代工业时代, 发展到了后工业时代[1]。
进入后工业时代意味着传统工业已经走向落寞的边缘，越来越多的工厂濒临消亡，也慢慢加快了城市化的推进。
1.2后工业时代景观的发展
随着当时工厂的不断消亡、衰落，停工与废弃的工厂用地逐渐增多，而长时间的工业用地也导致了工厂所在地遭受了污染与破坏，成为废弃地。
依托工业废弃地上的后工业景观，将场地上的各种自然和人工环境要素统一进行规划设计，希望组织整理成能够为公众提供工业文化体验以及体闲、娱乐、体育运动、科教等多种功能的城市公共活动空间。
其显著特征是体现着工业文明与记忆，有着自身独特的场所精神展示。
1.3发展历程
后工业景观设计起源于20世纪六、七十年代的欧美发达国家, 90年代得到逐步发展而形成的一个景观设计领域[1]。
2.代表案例——以德国北杜伊斯堡公园为例
2.1区域概况：
该公园位于德国杜伊斯堡市的北部，是原钢铁厂与炼炉厂所在地。
它是工业地更新与改造的经典设计案例，现已成为是一个占地200公顷的综合休闲娱乐公园。
公园除了保存下来的鼓风炉炼钢厂和煤矿及钢铁工业以外，冶炼厂的烧结厂、铁和锰仓库以及属于公司的铁路的众多铁轨都座落在那里。
2.2项目背景：
北杜伊斯堡景观公园利用原蒂森公司的梅德里希钢铁厂遗迹建成。
该钢铁1903年投产，总产量共3700万吨，仅1974年生铁产量就达100万吨，是高产量
的钢铁企业。
1984年为从对欧洲产品配额限制的要求，工厂5号高炉为现代化改造付出了高昂的成本。
1987年钢铁厂关闭，曾经与杜伊斯堡市共存了大半个世纪的工厂而临着拆除或保留的抉择，最终城市选择了后者，对工业遗迹予以保留，赋予其新的功能，并在景观美学意义和生态特质上加以强化。
2.3项目设计手法：
该设计融合了艺术、建筑和景观的各种创作语言，是“句法结构式的设计初衷”已经成为公园标志之一的由废弃铁板铺装而成的“金属广场”可以看到极简主义艺术风格的影子；而公园中地形的塑造、工厂中的构筑物，甚至是废料等堆积物都可以归纳为大地艺术作品。
2.4场地细节剖析
2.4.1景观空间层次
设计者将范围广阔、尺度巨大、景观破碎、布局混乱的园区梳理,整合为水公园、铁路公园、公共使用区和公园道路系统四个景观层次。
这些自成系统，各自独立而连续地存在，只在某些特定点上用一些要素如坡道、台阶、平台和花园将它们连接起来，获得视觉、功能、象征上的联系。
园区内高架步行道系统相结合是园区标高最高的层次，高出地面约12m，通过楼梯、台阶等与其他空间层次相联结形成了独特的景观视野；公园标高最低的层次，由净化水渠、净水池、冷却池等水体构成，每隔一段距离布置有台阶和平台以满足游人亲水的需求。
2.4.2公共空间的使用
在1号高炉铸造车间的北侧拥有公园的标志性景观。
该广场由在地面上整齐排列的7X7共49块、每块重达7t～8t的方形铸铁板构成，设计师将些表面具有各异腐蚀状态的铸铁板拍照、编号，排列成抽象图案，并通过水在铁板表而的流动来象征钢铁加工制造的熔化和硬化过程。
铁板在自然状态下继续被腐蚀，隐喻了对自然演变过程的尊重。
将原来的堆放废渣的场地更改为林荫广场、利用废弃的熔渣铺砌的地面上种植树木形成小树林并在附近布置了一座半圆形的露天剧场，将原来零散的街道整合为完整的交通；在设计中将原厂的构筑物加以保留并
赋予其新的功能，并且尽可能的将公园内原有的植被、水体、实施等加以保留，保留公园内部原始的‘野性’，让游览于此的人们可以追寻到年代的记忆，并将公共空间变成为高效使用的、具有特色的场所。
2.4.3项目模式分析
1）整体厂区的“博物馆模式”
布局结构和各节点要素得到全面保护的整体厂区向公众全面展开了有关工业生产的组织、流程、技术特征、相关设施、景观尺度和综合形象，也映射了工厂的发展历史进程，可以作为有关工业技术与文化的具有科普教育意义的巨型博物馆。
2）煤气储罐的“体育体闲活动模式”煤气储罐位于厂区中心，1号、2号高炉东侧。
在生铁制造过程中产生的大显高炉煤气除一部分用手发电机房的能源外，其余的都储存在该煤气储罐中。
关闭后煤气储罐废弃。
潜水爱好者向气罐内注入丁2万立方米的水，将煤气储罐改造成了欧洲最大的人工潜水中心。
3）料仓花园的“体育体闲活动、儿童娱乐、展览模式”
利用原来贮存矿石和焦炭的料仓，更新改造为能容纳攀岩、儿童活动、展览等综合活动的场所。
4）配电站开关设备用房的“办公与餐饮模式” 与旧办公楼的“旅馆模式”该建筑位于靠近公园中部的主入口处。
现更新改造为游客服务中心、信息咨询中心和酒吧餐厅。
旧办公楼1906年建成投入使用，现改建为140床位的青年旅社。
5）风能利用
公园设置在水渠岸边的“风塔”可以利用风力将水渠中经净化的水从底部提升到高架步行道标高层，作为早季灌溉植被用水；在其他季节，经过提升的水又
回灌到水渠中。
通过这一循环过程，一方面营造了富有意趣的水的流动、跌落的视听环境；另一方面通过增加水体与氧气的接触来提高净化质量。
3.结语
后工业景观公园建设是西方发达国家对工业文明衰落过程中所产生的环境、社会和经济问题，从文化、生态、景观等多个视角提出的系统整体对策。
北杜伊斯堡景观公园最突出的特色是强调工业文化的价值，是人类工业文明发展进程的见证，拥有特殊含义，应加以保留并作为景观公园中的主要构成要素。
通过对场地上各种工业设施的综合利用，彰显了该设计在具体实施上的技术现实性和经济可行性。
4.参考文献

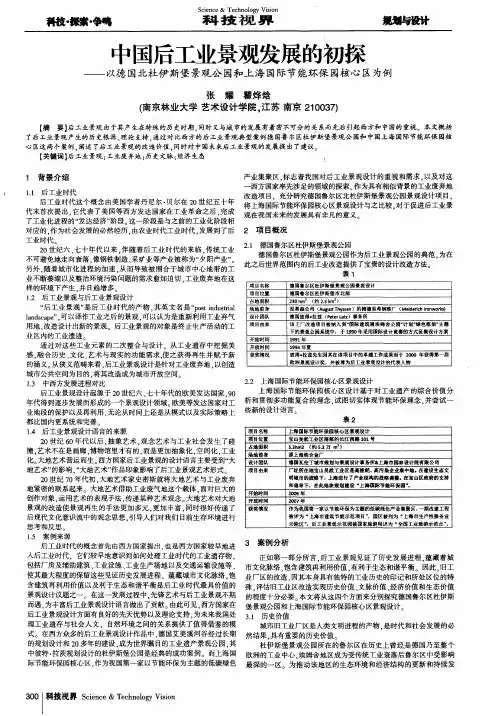

[1]张耀,瞿烨焓.中国后工业景观发展的初探——以德国北杜伊斯堡景观公园和上海国际节能环保园核心区为例[J].科技视界,2014(02):300-301.
作者简介：
黄磊昌，男，1971年，教授，博士学位，博导、硕导。
主要学术研究方向：现代景观规划设计的理论、方法与实践，城市生态规划与景观生态修复规划与设计。
佟佳琦，女，大连工业大学艺术设计学院，在读研究生。
