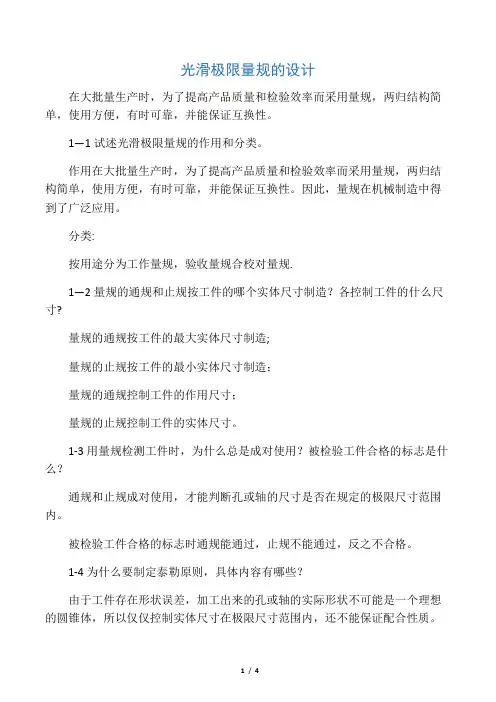

光滑极限量规的设计在大批量生产时，为了提高产品质量和检验效率而采用量规，两归结构简单，使用方便，有时可靠，并能保证互换性。

1—1试述光滑极限量规的作用和分类。

作用在大批量生产时，为了提高产品质量和检验效率而采用量规，两归结构简单，使用方便，有时可靠，并能保证互换性。

因此，量规在机械制造中得到了广泛应用。

分类:按用途分为工作量规，验收量规合校对量规.1—2量规的通规和止规按工件的哪个实体尺寸制造？各控制工件的什么尺寸?量规的通规按工件的最大实体尺寸制造;量规的止规按工件的最小实体尺寸制造；量规的通规控制工件的作用尺寸；量规的止规控制工件的实体尺寸。

1-3用量规检测工件时，为什么总是成对使用？被检验工件合格的标志是什么？通规和止规成对使用，才能判断孔或轴的尺寸是否在规定的极限尺寸范围内。

被检验工件合格的标志时通规能通过，止规不能通过，反之不合格。

1-4为什么要制定泰勒原则，具体内容有哪些？由于工件存在形状误差，加工出来的孔或轴的实际形状不可能是一个理想的圆锥体，所以仅仅控制实体尺寸在极限尺寸范围内，还不能保证配合性质。

为此，《公差与配合》国家标准从工件验收的角度出发，对要求的孔和轴提出了极限尺寸判断原则，即：xx原则。

通规用来控制工件的作用尺寸，总的测量面应是与孔或轴形状相对应的完整表面,{通常称全型量规}，其基本尺寸等于工件的最大实体尺寸，且长度等于配合长度。

止规用来控制工件的实际尺寸，它的测量面应是点状的，基本尺寸等于工件的最小实体尺寸。

1-5量规的通规除制造公差外，为什么要规定允许的最小磨损量与磨损极限？因为通规在使用过程中，经常要通过工件会逐渐磨损，为了使通规具有一定的使用寿命，除制定制造量规的尺寸公差外，还规定了允许的最小磨损量。

使通规公差带从最大实体尺寸向工件公差带内缩小一个距离。

当通规磨损到最大实体尺寸时九不能继续使用，此极限称为通规的磨损极限。

1-6在实际应用中是否可以偏离泰勒原则？在量规的实际应用中，由于量规制造和使用方面的原因，要求量规形状完全符合泰勒原则时由困难的，因此国家标准规定，允许被检验工件的形状误差部影响配合性质的条件下，可以使用偏高泰勒原则的量规。

文件制修订记录1.概述规类量具：主要有内径规（又称环规,以下简称环规）、光滑塞规（以下简称塞规）、外径规、高度规、卡规等。

1.1 环规：是一种定值量具，结构简单，其优点是校对方便。

1.2 塞规：是一种定值量具，结构简单，使用方便，能有效控制工件的极限尺寸。

1.3 外径规：是一种定值量具，结构简单，校对方便，测量时先用外径规校零，比较与零位的偏差量来判断工件是否合格。

1.4 高度规：是一种定值量具，结构简单，使用简便、在成批生产，特别是大批量生产时被广泛应用。

1.5 卡规：主要用于线圈终端检测，卡规有两种：一种带有引出线检测棒，标记引出线高度；一种没有引出线检测棒。

2.技术要求2.1专用规类量具图纸（以下简称图纸）要求2.1.1 图纸的设计与编号由工艺技术部相关担当人员负责设计图纸，并在图纸上清楚标注各种需测量的参数（包括磨损极限）等，经科长审批、部长批准，必要时请相关部门会签。

图纸必须具有唯一性编号，编号方式如下：SCT－分页号系列号顺序号类别号类别号：1环规 2塞规 3外径规 4高度规 5其他顺序号：按先后顺序，从0001开始依次编号系列号：1至3位代码，G表示SG系列（可省略），H表示SH系列,INV表示变频系列，TH表示双转子系列分页号：为零件图序号,装配图省略2.1.2 图纸的审批和分发图纸必须符合《文件及记录控制程序》规定审批的程序才能正式发布和实施。

分发的每份文件必须加盖“部门章”作为受控标记，并注明分发号、分发日期，做好签收记录。

2.2检定要求2.2.1 外观要求：规类量具的测量面不应有锈迹、毛刺、划痕、碰伤等影响测量准确度的缺陷。

使用中的专用量具不应有明显影响外观和使用质量的缺陷，必须有公司唯一的量具编号，校对规应刻有实测值，标志应正确、清楚。

2.2.2 表面粗糙度要求：规类量具测量面的粗糙度必须符合图纸要求。

2.2.3 形位公差要求：规类量具的主要形位公差：圆度、圆柱度、平面度、平行度应在尺寸允许偏差范围之内，数值为其50%，当尺寸允许偏差范围小于或等于0.002mm时，数值为0.001mm。
