工程图中尺寸及文本标注§4.1机械制图国家标准关于尺寸标注(GB4458.4-1984)的规定§4.2 AutoCAD 尺寸标注的基本方法§4.3平面图形的尺寸分析§4.4立体的尺寸标注§4.5工程图文本标注§4.1 机械制图国家标准关于尺寸标注(GB4458.4-1984)的规定∙尺寸标注基本规则 ∙尺寸标注的基本要素及其规定 ∙ 常见的尺寸注法工程图样中,除了有表达形体形状的图形外，还需标注尺寸来表示形体的大小。

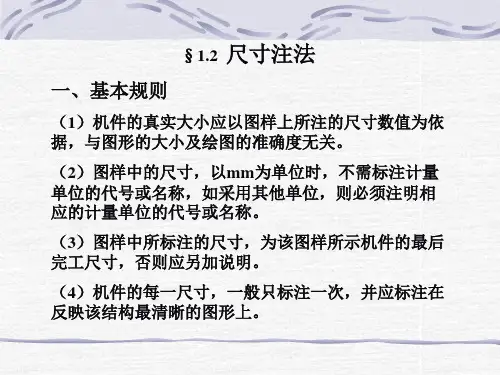

(1) 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
(2) 图样中(包括技术要求和其它说明)的尺寸，以毫米(mm)为单位时，不需标注计量单位的代号或名称，如采用其它单位,则必须注明相应的计量单位的代号或名称。
(3) 图样中所标注的尺寸，为该尺寸所示机体的最后完工尺寸，否则应另加说明。
(4) 机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
尺寸标注基本规则尺寸标注的基本要素及其规定一个完整的尺寸标注由尺寸界线、尺寸线和尺寸数字组成，如图4-1所示。
图4-1 尺寸标注的基本要素(一)尺寸界线尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线引出。
也可利用轮廓线、轴线或对称中心线作尺寸界线。
尺寸界线一般应与尺寸线垂直，并超出尺寸线的终端 2 mm左右。
(二)尺寸线尺寸线用细实线绘制，终端有如图4-2所示箭头。
尺寸线不能用其它图线代替，不得与其它图线重合或画在其延长线上，一般也不得与其它图线相交。
当有几条互相平行的尺寸线时，大尺寸要注在小尺寸外侧。
在圆或圆弧上标注直径或半径时，尺寸线或其延长线一般应通过圆心。
(三)尺寸数字线性尺寸数字一般应注写在尺寸线的上方或左侧，也允许注写在尺寸线的中断处。
倾斜尺寸数字应有头向上的趋势。
角度尺寸一般水平书写。
图4-2 箭头形状常见尺寸注法(一)线性尺寸的标注标注线性尺寸时，可先根据具体情况画出尺寸界线，尺寸线必须与所标注的线段平行；尺寸数字应按图4-3(a) 所示方向注写，并尽可能避免在图示30°范围内标注尺寸。
当无法避免时可按图4-3(b)的形式标出。
(a)(b)图4-3 线性尺寸标注(二)角度尺寸的标注尺寸界线应沿径向引出，尺寸线应画成圆弧，圆心是角的顶点；尺寸数字一律水平书写，如图4-4所示。
(三)圆及圆弧的尺寸标注图4-4 角度尺寸标注如图4-5所示：标注圆及圆弧的尺寸时，一般可将轮廓线作为尺寸界线，尺寸线或其延长线要通过圆心。
大于半圆的圆弧标注直径，在尺寸数字前加注符号”Ф”，小于和等于半圆的圆弧标注半径，在尺寸数字前加注符号”R”。
图4-5 圆及圆弧尺寸标注(四)小尺寸的标注没有足够的空位时，箭头可画在尺寸界线的外侧，或用小圆点代替两个箭头；尺寸数字也可写在尺寸界线的外侧或引出标注。
圆和圆弧的小尺寸，可按图4-6标注。
图4-6 小尺寸标注示例(五)弦长和弧长的尺寸标注弦长的尺寸界线应平行于弦的垂直平分线；标注弧长时，尺寸线用圆弧，尺寸数字上方应加注符号”⌒”。
如图4-7所示。
图4-7 弦长与弧长尺寸标注(六)对称机件只画一半或大于一半时的尺寸标注对称机件只画一半或大于一半时，尺寸线应略超过对称中心线或断裂处的边界线，仅在尺寸界线一端画出箭头，如图4-8 中水平尺寸64和84所示。
图中的t2表示整块板的厚度均为2mm。
图4-8 对称图形尺寸标准示例(七)正方形结构的标注断面为正方形时，可在边长尺寸数字前加注符号“✐”或用14×14替代“✐14”，如图4-9所示，图中相交的两细实线是平面符号。
(八)尺寸数字无法避免被图线通过时图4-9 正方形结构的尺寸标准示例如图4-10所示，必须在注写尺寸数字处将图线断开。
图4-10 尺寸数字通过图线时尺寸注法示例§4.3平面图形的尺寸标注∙平面图形的线段分析∙平面图形的画图步骤∙平面图形的尺寸注法平面图形的线段分析平面图形中的线段可以分为已知线段、中间线段和连接线段三种：(1)已知线段------由图形中所注尺寸可以独立画出的圆、圆弧或直线段。
(2)中间线段------除图形中标注的尺寸外，还需根据一个连接关系才能画出的圆弧或直线段。
(3)连接线段------除图形中标注的尺寸外，还需根据两个连接关系才能画出的圆弧或直线段。
例如图4-11中Ф20、Ф30、25、38等是已知线段，R10等是中间线段，R15、R8是连接线段。
连接圆弧中间圆弧中间直线已知圆基准已知直线图4-11 平面图形的尺寸分析基准平面图形的画图步骤通过平面图形的线段分析，可有如下结论：中间线段和连接线段尺寸不全，不能直接画出，所以绘制平面图形时，必须先画出各已知线段，再画出各中间线段，最后画出各连接线段。
图4-12动画演示了图4-11的作图步骤。
(1)画定位线；(2)画已知线段；(3)画中间线段；(4)画连接线段；(5)擦掉多余线段。
图4-12 平面图形的画图步骤平面图形的尺寸注法尺寸按其在平面图形中所起的作用，可分为定形尺寸和定位尺寸两类，要想确定平面图形中线段的上下、左右方向的相对位置，还须引入基准的概念。
(一)基准基准是标注尺寸的起点。
一般平面图形中常用作基准的有：①对称图形的对称中心线；②较大圆的中心线；③较长直线。
(二)定形尺寸确定平面图形上各线段形状大小的尺寸称为定形尺寸，如直线的长度、圆及圆弧的直径或半径，以及角度大小等。
(三)定位尺寸确定平面图形上的线段位置或圆心位置的尺寸称为定位尺寸。
(四)标注尺寸的步骤:①分析清楚图形各部分的构成，确定基准；②注出定形尺寸；③注出定位尺寸。
图4-13 例题例题标注右侧平面图形的尺寸。
解题步骤见下一页图4-14。
解题步骤：1.分析图形、确定基准图形由外线框、内线框和两个小圆构成。
整个图形左右是对称的，所以选对称中心线为长度方向基准。
高度基准选两个小圆的中心线。
2.标注定形尺寸外线框需注出R12和两个R20以及R15；内线框需注出R8，两个小圆要注出2-Ф12。
3.标注定位尺寸左右两个圆心的定位尺寸65，上下两个半圆的圆心定位尺寸5和10.图4-14 平面图形的尺寸标注表4-1 常见平面图形的尺寸标注§4.4 立体的尺寸标注∙基本体的尺寸标注∙集合体的尺寸标注图形只能表达形体的结构形状，各部分结构的大小及相互位置需用标注尺寸来解决。
图4-15 基本体的尺寸标注基本体一般要标注长、宽、高三个方向的尺寸。
在图4-15中，长方体标注了长、宽、高；正六棱柱只需标注对面距（或对角距）以及柱高；四棱台可标注上、下两个底面的形状尺寸和高度。
有些基本体标注尺寸后，可以减少视图，如圆柱、圆锥、球等回转体。
对于具有截平面和缺口的基本体，除了注出基本体的尺寸外，还要注出确定截平面位置的尺寸，如图4-16所示。
截平面对于基本体的相对位置确定以后，立体表示的截交线形状也就完全确定，因此，不可标注截交线的尺寸。
正确错误正确错误图4-16 基本体截切后的尺寸标注集合体的尺寸包括确定各个基本形体形状大小的定形尺寸和确定各基本形体之间的相对位置的定位尺寸。
(一)标注尺寸的要求1.尺寸标注要完整所谓完整是要求标注出确定集合体中每个基本体的定形尺寸和确定各基本体相互位置的定位尺寸，最后标注总体尺寸，即总长、总宽、总高。
标注总体尺寸时应注意：有时在标注各基本体的定位尺寸和定形尺寸时，已经标出总体尺寸，亦即在图上已能比较明显看出总体尺寸，可以不再另行标注；如因加注了总体尺寸而产生重复尺寸，则应调整尺寸标注，删去多余的尺寸或在比较次要的尺寸数字上加括号，表示作为参考尺寸。
2.标注尺寸要清晰所谓清晰，就是要求尺寸标注，既要符合国家标准的规定，又要求所标注的尺寸排列适当，便于看图。
为达到尺寸清晰的目的，标注尺寸时要注意：(1)有关联的尺寸尽量集中标注；(2)交线上不应直接标注尺寸；(3)尺寸尽量标注在两个相关视图之间，同一方向上连续标注的几个尺寸应尽量标注在同一条尺寸线上，如图4-17。
(a) 层次多不好(b) 好图4-17 尺寸线的分布(4)把尺寸标注在形体明显的视图上。
为了看图方便，尽可能把尺寸标注在形体明显的视图上。
图4-18表示出了Ф一般可标注在非圆的视图上，而R一定要标注在反映圆弧的视图上。
图4-18 标注Ф、R的图例(a) 好(b) 不好或错误(二)尺寸标注的步骤与示例1.标注集合体尺寸的步骤(1)选择基准：首先应该在长、宽、高三个方向上各选一个基准平面，一般应选择形体的对称平面，即图形的对称中心线，形体中大回转体的轴线，大的底面或端面在图形中积聚为较长直线，作为尺寸基准。
(2)标注定形尺寸；(3)标注定位尺寸；(4)调整总体尺寸；(5)检查。
2.标注尺寸举例例题：标注图4-19所示集合体的尺寸。
解答步骤见下页。
图4-19 例题解答：(1)选定尺寸基准；a.长度方向;b.宽度方向;c.高度方向.(2)逐个标注基本体的定形尺寸；a.底板;b.立板;c.耳板;d.肋.(3)逐个标注基本体的定位尺寸；本例只有耳板的高度需要标注。
(4)综合考虑标注集合体的整体尺寸。
图4-20 集合体的尺寸标注步骤。

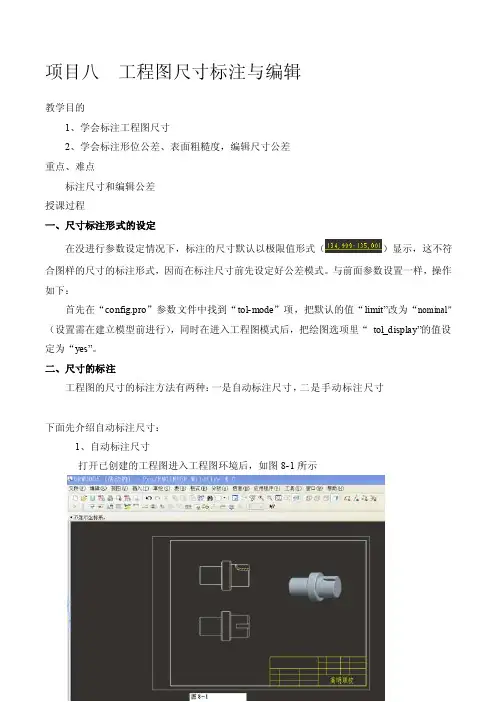

![proe工程图尺寸标注与编辑[整理版]](https://img.taocdn.com/s1/m/d6ede3cf7e192279168884868762caaedc33ba5c.png)
