cad工程图中尺寸及文本标注
- 格式:ppt
- 大小:673.02 KB
- 文档页数:23

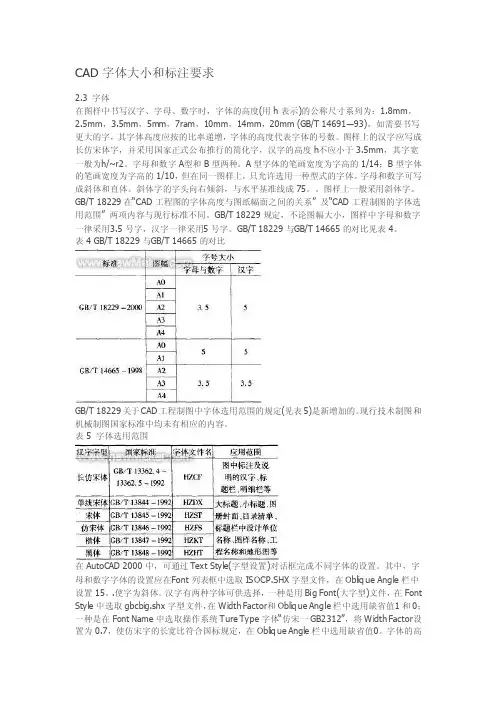

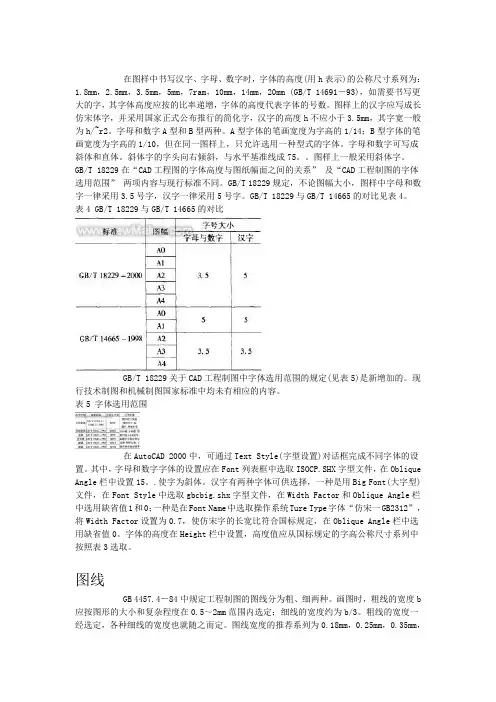

CAD中字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时,字体的高度(用h表示)的公称尺寸系列为:1.8mm,2.5mm,3.5mm,5mm,7ram,10mm,14mm,20mm (GB/T 14691―93),如需要书写更大的字,其字体高度应按的比率递增,字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字,并采用国家正式公布推行的简化字,汉字的高度h不应小于3.5mm,其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14;B型字体的笔画宽度为字高的1/10,但在同一图样上,只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜,与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。
GB/T 18229规定,不论图幅大小,图样中字母和数字一律采用3.5号字,汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中,可通过Text Style(字型设置)对话框完成不同字体的设置。
其中,字母和数字字体的设置应在Font列表框中选取ISOCP.SHX字型文件,在Oblique Angle栏中设置15。
.使字为斜体。
汉字有两种字体可供选择,一种是用Big Font(大字型)文件,在Font Style中选取gbcbig.shx字型文件,在Width Factor和Oblique Angle栏中选用缺省值1和0;一种是在Font Name中选取操作系统Ture Type字体“仿宋一GB2312”,将Width Factor设置为0.7,使仿宋字的长宽比符合国标规定,在Oblique Angle栏中选用缺省值0。
CAD工程图中的尺寸标注方法与技巧在CAD软件中,尺寸标注是非常重要的一项功能,它能够帮助我们准确地表示和测量图纸上物体的尺寸大小。
尺寸标注的准确与规范不仅能提高图纸的可读性,还能有效地传达设计意图。
本文将介绍一些CAD软件中常用的尺寸标注方法和技巧,帮助大家更好地应用于工程图纸设计中。
1. 线性尺寸标注线性尺寸标注用于表示直线或线段的长度。
在CAD软件中,一般通过选择起点和终点来确定尺寸标注的位置。
在选择终点时,可以使用一些技巧来确保标注的准确和美观。
例如,在选择终点时按住Shift 键,可以将标注停靠在图形上的特定位置,避免与其他线段重叠或相互交叉。
2. 极坐标尺寸标注极坐标尺寸标注用于表示圆形或弧形的半径或直径。
在进行极坐标尺寸标注时,我们需要选择一个基准点和一个角度。
选择基准点时,可以使用CAD软件提供的吸附功能,将标注精确对齐到目标位置。
选择角度时,可以使用CAD软件提供的角度输入框,输入具体的数值,也可以通过鼠标选择画布上的线段或圆弧来确定。
3. 角度尺寸标注角度尺寸标注用于表示直线或线段之间的夹角。
在进行角度尺寸标注时,我们需要选择两条直线或线段,并选择一个基准点。
选择两条直线或线段时,可以使用CAD软件提供的吸附功能对齐到目标位置。
选择基准点时,通常应选择夹角的顶点作为基准点,以确保标注的准确和美观。
4. 弯曲尺寸标注弯曲尺寸标注用于表示弯曲形状的曲线的半径或直径。
在进行弯曲尺寸标注时,我们需要选择曲线的起点、终点和曲线上的一点作为基准点。
选择起点和终点时,可以使用吸附功能确保标注的准确。
选择基准点时,应选择曲线上距离起点和终点等距离的一点,以确保标注正确定位在曲线的最高点。
5. 面积尺寸标注面积尺寸标注用于表示封闭图形的面积大小。
在进行面积尺寸标注时,我们需要选择图形的顶点,并选择一个基准点。
在选择基准点时,通常应选择封闭图形的内部,以确保标注的准确和清晰。
除了上述的基本尺寸标注方法之外,CAD软件通常还提供了一些高级的标注功能,例如标注式样的自定义、标注尺寸的文字样式和大小调整等。

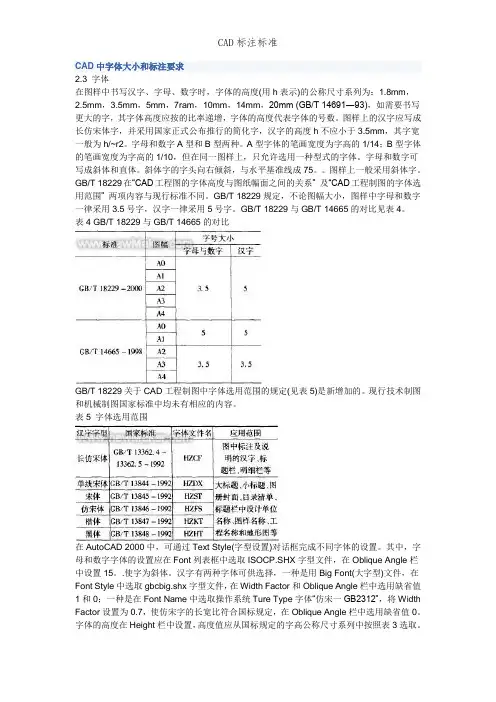

CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时,字体的高度(用h表示)的公称尺寸系列为:1.8mm,2.5mm,3.5mm,5mm,7ram,10mm,14mm,20mm(GB/T14691―93),如需要书写更大的字,其字体高度应按的比率递增,字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字,并采用国家正式公布推行的简化字,汉字的高度h不应小于3.5mm,其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14;B型字体的笔画宽度为字高的1/10,但在同一图样上,只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜,与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系”及“CAD工程制图的字体选用范围”两项内容与现行标准不同。
GB/T 18229规定,不论图幅大小,图样中字母和数字一律采用3.5号字,汉字一律采用5号字。
GB/T 18229与G B/T 14665的对比见表4。
表4 GB/T 18229与G B/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCA D 2000中,可通过Text Style(字型设置)对话框完成不同字体的设置。
其中,字母和数字字体的设置应在F ont列表框中选取ISO CP.SHX字型文件,在Obliqu e Angle栏中设置15。
.使字为斜体。
汉字有两种字体可供选择,一种是用Big Font(大字型)文件,在Font Style中选取gbcbi g.shx字型文件,在WidthFactor和Obliqu e Angle栏中选用缺省值1和0;一种是在Fon t Name中选取操作系统Tu re Type字体“仿宋一GB2312”,将WidthFactor设置为0.7,使仿宋字的长宽比符合国标规定,在Obliqu e Angle栏中选用缺省值0。

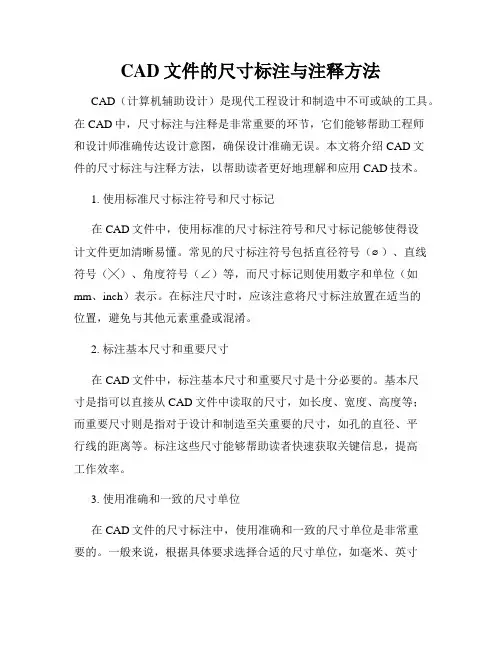

CAD文件的尺寸标注与注释方法CAD(计算机辅助设计)是现代工程设计和制造中不可或缺的工具。
在CAD中,尺寸标注与注释是非常重要的环节,它们能够帮助工程师和设计师准确传达设计意图,确保设计准确无误。
本文将介绍CAD文件的尺寸标注与注释方法,以帮助读者更好地理解和应用CAD技术。
1. 使用标准尺寸标注符号和尺寸标记在CAD文件中,使用标准的尺寸标注符号和尺寸标记能够使得设计文件更加清晰易懂。
常见的尺寸标注符号包括直径符号(⌀)、直线符号(╳)、角度符号(∠)等,而尺寸标记则使用数字和单位(如mm、inch)表示。
在标注尺寸时,应该注意将尺寸标注放置在适当的位置,避免与其他元素重叠或混淆。
2. 标注基本尺寸和重要尺寸在CAD文件中,标注基本尺寸和重要尺寸是十分必要的。
基本尺寸是指可以直接从CAD文件中读取的尺寸,如长度、宽度、高度等;而重要尺寸则是指对于设计和制造至关重要的尺寸,如孔的直径、平行线的距离等。
标注这些尺寸能够帮助读者快速获取关键信息,提高工作效率。
3. 使用准确和一致的尺寸单位在CAD文件的尺寸标注中,使用准确和一致的尺寸单位是非常重要的。
一般来说,根据具体要求选择合适的尺寸单位,如毫米、英寸等,并在整个CAD文件中保持一致。
这样能够避免因尺寸单位不一致而导致的误解和错误。
4. 注释设计意图和特殊要求除了尺寸标注外,注释设计意图和特殊要求也是非常重要的。
在CAD文件中,可以使用文字注释、符号和箭头等方式来表达特殊设计需求或说明设计意图。
例如,在设计机械零件时,可以使用文字注释来解释装配顺序或特殊材料要求,以便制造人员能够准确理解和执行。
5. 使用图层和颜色来区分不同元素为了使CAD文件更加清晰和易读,可以使用图层和颜色来区分不同元素。
例如,在电路图中,可以将电气元件放置在一个图层中,并使用不同的颜色来表示不同的元件类型;在机械图中,可以将螺纹或孔洞放置在一个图层中,并使用不同的颜色来表示不同的尺寸。

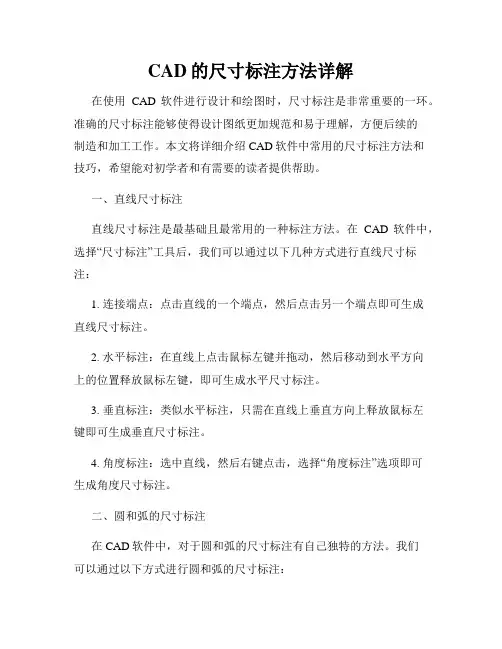

CAD的尺寸标注方法详解在使用CAD软件进行设计和绘图时,尺寸标注是非常重要的一环。
准确的尺寸标注能够使得设计图纸更加规范和易于理解,方便后续的制造和加工工作。
本文将详细介绍CAD软件中常用的尺寸标注方法和技巧,希望能对初学者和有需要的读者提供帮助。
一、直线尺寸标注直线尺寸标注是最基础且最常用的一种标注方法。
在CAD软件中,选择“尺寸标注”工具后,我们可以通过以下几种方式进行直线尺寸标注:1. 连接端点:点击直线的一个端点,然后点击另一个端点即可生成直线尺寸标注。
2. 水平标注:在直线上点击鼠标左键并拖动,然后移动到水平方向上的位置释放鼠标左键,即可生成水平尺寸标注。
3. 垂直标注:类似水平标注,只需在直线上垂直方向上释放鼠标左键即可生成垂直尺寸标注。
4. 角度标注:选中直线,然后右键点击,选择“角度标注”选项即可生成角度尺寸标注。
二、圆和弧的尺寸标注在CAD软件中,对于圆和弧的尺寸标注有自己独特的方法。
我们可以通过以下方式进行圆和弧的尺寸标注:成直径尺寸标注。
2. 半径标注:选中圆或弧,右键点击,选择“半径标注”选项即可生成半径尺寸标注。
3. 弦长标注:选中弧,右键点击,选择“弦长标注”选项即可生成弦长尺寸标注。
4. 圆心角标注:选中弧,右键点击,选择“圆心角标注”选项即可生成圆心角尺寸标注。
三、多段线尺寸标注多段线是由多个线段连接而成的连续曲线,其尺寸标注稍有不同:1. 总长标注:选中多段线,右键点击,选择“总长标注”选项即可生成总长尺寸标注。
2. 每段长度标注:选中多段线,右键点击,选择“每段长度标注”选项即可将每个线段的长度标注出来。
四、圆角和倒角的尺寸标注在CAD软件中,我们常常需要对图形边缘进行圆角或倒角处理。
对于这种情况,我们可以通过以下方法进行尺寸标注:1. 圆角标注:选中圆角,右键点击,选择“圆角标注”选项即可生成圆角的尺寸标注。
倒角的尺寸标注。
五、椭圆和曲线的尺寸标注对于椭圆和曲线的尺寸标注,我们可以通过以下方法进行:1. 短轴和长轴标注:选中椭圆,右键点击,选择“短轴和长轴标注”选项即可生成短轴和长轴的尺寸标注。

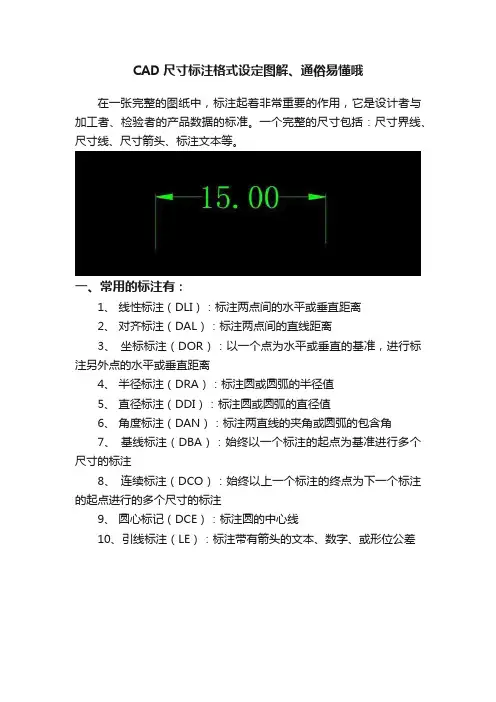

CAD尺寸标注格式设定图解、通俗易懂哦在一张完整的图纸中,标注起着非常重要的作用,它是设计者与加工者、检验者的产品数据的标准。
一个完整的尺寸包括:尺寸界线、尺寸线、尺寸箭头、标注文本等。
一、常用的标注有:1、线性标注(DLI):标注两点间的水平或垂直距离2、对齐标注(DAL):标注两点间的直线距离3、坐标标注(DOR):以一个点为水平或垂直的基准,进行标注另外点的水平或垂直距离4、半径标注(DRA):标注圆或圆弧的半径值5、直径标注(DDI):标注圆或圆弧的直径值6、角度标注(DAN):标注两直线的夹角或圆弧的包含角7、基线标注(DBA):始终以一个标注的起点为基准进行多个尺寸的标注8、连续标注(DCO):始终以上一个标注的终点为下一个标注的起点进行的多个尺寸的标注9、圆心标记(DCE):标注圆的中心线10、引线标注(LE):标注带有箭头的文本、数字、或形位公差第一排分别为位置度、同轴度、对称度、平行度、垂直度第二排分别为倾斜度、圆柱度、平面度圆度、直线度第三排分别为面轮廓度、线轮廓度、圆跳动、全跳动、蓝色的为位置公差、红色的为形状公差二、标注尺寸时,有时需要标注的格式有所不同,就需要修改标注的样式输入D——会出现标注样式对话框,在对话框中可新建一种标注样式、修改现有的样式在修改样式对话框中有六种选项可供设置1、直线和箭头在这里可设置尺寸线的颜色、线宽,是否隐藏尺寸线;尺寸界线的颜色、线宽,是否隐藏尺寸界线、箭头的样式、大小等;圆心标记的样式及大小2、文字的设置文字的样式、颜色、高度、文字的摆放位置及文字的对齐方式水平:文字始终水平位置放置与尺寸线对齐:(尺寸线为水平,文字也为水平,尺寸线为垂直,文字也为垂直,文字始终与尺寸线平行)ISO 标准:只有半径和直径标注为水平放置,别的标注与尺寸线对齐3、调整设置A、当尺寸界线之间没有足够的空间放置文字或箭头时,首先移出哪一个,一般为文字或箭头,取最佳效果即可B、标注特征的的比例,设置的数值越大,即标注的整体样式越大,反之。

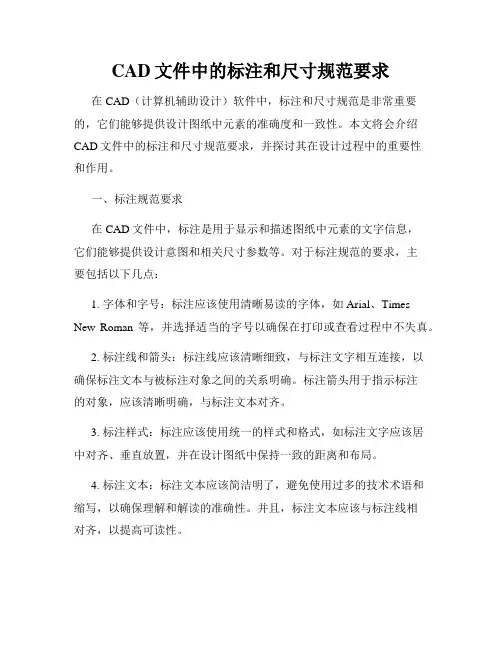

CAD文件中的标注和尺寸规范要求在CAD(计算机辅助设计)软件中,标注和尺寸规范是非常重要的,它们能够提供设计图纸中元素的准确度和一致性。
本文将会介绍CAD文件中的标注和尺寸规范要求,并探讨其在设计过程中的重要性和作用。
一、标注规范要求在CAD文件中,标注是用于显示和描述图纸中元素的文字信息,它们能够提供设计意图和相关尺寸参数等。
对于标注规范的要求,主要包括以下几点:1. 字体和字号:标注应该使用清晰易读的字体,如Arial、Times New Roman等,并选择适当的字号以确保在打印或查看过程中不失真。
2. 标注线和箭头:标注线应该清晰细致,与标注文字相互连接,以确保标注文本与被标注对象之间的关系明确。
标注箭头用于指示标注的对象,应该清晰明确,与标注文本对齐。
3. 标注样式:标注应该使用统一的样式和格式,如标注文字应该居中对齐、垂直放置,并在设计图纸中保持一致的距离和布局。
4. 标注文本:标注文本应该简洁明了,避免使用过多的技术术语和缩写,以确保理解和解读的准确性。
并且,标注文本应该与标注线相对齐,以提高可读性。
5. 标注单位:标注应该包含适当的单位,如长度的标注应该标明单位为毫米(mm)、英寸(inch)等,以确保设计尺寸的准确性。
二、尺寸规范要求尺寸规范是基于设计要求和标准的CAD文件中的尺寸标注,它们为CAD设计师提供了有关构件尺寸和几何要素的信息。
以下是尺寸规范的要求:1. 尺寸精度:尺寸应该具有适当的精度,以确保设计的准确性和一致性。
通常,尺寸应该包含到最多三位有效数字,并根据需要采用四舍五入规则。
2. 尺寸样式:尺寸标注应该使用相同的样式和格式,并与标注规范一致。
尺寸标注线应该清晰细致,与标注文字相互连接。
3. 尺寸位置:尺寸标注应该放置在适当的位置,以明确地表示尺寸的参照对象和相关要素。
尺寸标注应该避免与其他标注和元素重叠,以提高图纸的可读性。
4. 尺寸关系:尺寸标注应该明确表示构件或元素之间的关系和比例。
在图样中书写汉字、字母、数字时,字体的高度(用h表示)的公称尺寸系列为:1.8mm,2.5mm,3.5mm,5mm,7ram,10mm,14mm,20mm (GB/T 14691―93),如需要书写更大的字,其字体高度应按的比率递增,字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字,并采用国家正式公布推行的简化字,汉字的高度h不应小于3.5mm,其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14;B型字体的笔画宽度为字高的1/10,但在同一图样上,只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜,与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。
GB/T 18229规定,不论图幅大小,图样中字母和数字一律采用3.5号字,汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中,可通过Text Style(字型设置)对话框完成不同字体的设置。
其中,字母和数字字体的设置应在Font列表框中选取ISOCP.SHX字型文件,在Oblique Angle栏中设置15。
.使字为斜体。
汉字有两种字体可供选择,一种是用Big Font(大字型)文件,在Font Style中选取gbcbig.shx字型文件,在Width Factor和Oblique Angle栏中选用缺省值1和0;一种是在Font Name中选取操作系统Ture Type字体“仿宋一GB2312”,将Width Factor设置为0.7,使仿宋字的长宽比符合国标规定,在Oblique Angle栏中选用缺省值0。
CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时,字体的高度(用h表示)的公称尺寸系列为:1.8mm,2.5mm,3.5mm,5mm,7ram,10mm,14mm,20mm (GB/T 14691―93),如需要书写更大的字,其字体高度应按的比率递增,字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字,并采用国家正式公布推行的简化字,汉字的高度h不应小于3.5mm,其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14;B型字体的笔画宽度为字高的1/10,但在同一图样上,只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜,与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。
GB/T 18229规定,不论图幅大小,图样中字母和数字一律采用3.5号字,汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中,可通过Text Style(字型设置)对话框完成不同字体的设置。
其中,字母和数字字体的设置应在Font列表框中选取ISOCP.SHX字型文件,在Oblique Angle栏中设置15。
.使字为斜体。
汉字有两种字体可供选择,一种是用Big Font(大字型)文件,在Font Style中选取gbcbig.shx字型文件,在Width Factor和Oblique Angle栏中选用缺省值1和0;一种是在Font Name中选取操作系统Ture Type字体“仿宋一GB2312”,将Width Factor 设置为0.7,使仿宋字的长宽比符合国标规定,在Oblique Angle栏中选用缺省值0。
使用CAD绘制工程图中常用的标注方法在工程设计中,工程图是必不可少的一环。
而对于工程图的绘制,正确的标注方法是非常重要的。
本文将介绍使用CAD软件绘制工程图中常用的标注方法,并提供一些实用的技巧供大家参考。
一、尺寸标注1. 直线尺寸标注:在CAD软件中选择“标注”工具栏,点击“线性尺寸标注”。
然后按照所需要标注的直线进行选择,系统会自动将直线标注出来,并给出相应的尺寸数值。
2. 圆直径标注:选择“标注”工具栏的“直径尺寸标注”。
然后选择要标注直径的圆,系统会自动将直径标注出来。
3. 圆半径标注:选择“标注”工具栏的“半径尺寸标注”。
然后选择要标注半径的圆上的任意一点,系统会自动将半径标注出来。
4. 角度标注:选择“标注”工具栏的“角度尺寸标注”。
然后按照所需要标注的角进行选择,系统会自动将角度标注出来。
二、文字标注1. 单行文字标注:选择“文字”工具栏,点击“单行文字”,在所需位置点击鼠标,输入相应的文字。
可以设置文字的字体、大小、颜色等属性。
2. 多行文字标注:选择“文字”工具栏,点击“多行文字”,然后在所需位置点击鼠标,拖动鼠标绘制出文字框,输入相应的文字内容。
三、符号标注1. 直线、箭头标注:在CAD软件中选择“注释”工具栏,点击“直线”或“箭头”工具,然后按照所需位置绘制出直线或箭头。
2. 圆形标注:在CAD软件中选择“注释”工具栏,点击“圆”工具,然后按照所需位置绘制出圆形标注。
3. 矩形标注:在CAD软件中选择“注释”工具栏,点击“矩形”工具,然后按照所需位置绘制出矩形标注。
四、符号库的使用CAD软件提供了丰富的符号库,可以方便地添加各种常用标注。
在CAD软件中选择“导入符号库”,然后找到所需的符号库文件,点击导入即可。
然后在绘图中点击所需位置,系统会自动添加符号标注。
五、标注布局技巧1. 标注的布局要简洁清晰,避免过于拥挤,以便于阅读和理解。
2. 尺寸标注可以在CAD软件中选择“标注”工具栏的“尺寸样式”,选择合适的样式进行标注。
CAD绘图中的尺寸标注与注释方法CAD绘图软件是现代设计领域中最为常见和重要的工具之一。
在进行CAD绘图时,尺寸标注和注释是不可或缺的技巧。
准确的尺寸标注和清晰的注释可以帮助设计师和制造商理解和实施设计,从而提高设计效率和准确性。
下面将介绍一些常用的CAD绘图中的尺寸标注与注释方法。
1. 尺寸标注方法尺寸标注可以帮助我们量取和描述物体的尺寸和间距,以确保设计的准确性。
以下是一些常用的尺寸标注方法:a. 直线尺寸标注:使用直线尺寸标注工具可以在图纸上标注直线的长度。
选择该工具后,点击起始点和结束点,即可在图纸上绘制出直线,并显示出线段的长度。
b. 半径和直径标注:对于圆形和弧形的标注,我们可以使用半径和直径标注工具。
该工具可以帮助我们测量圆形或弧形的半径和直径,并在图纸上进行标注。
c. 角度标注:角度标注是指在图纸上标注出两条线之间的角度。
选择角度标注工具后,点击其中一条线的起点,然后点击另一条线的起点和终点,即可标注出两条线之间的角度。
d. 长度链标注:长度链标注是指在图纸上标注出多个线段的总长度。
选择长度链标注工具后,依次点击每个线段的起点和终点,最后一次点击时可以选择是否要闭合链,即形成一个封闭的形状,并显示出总长度。
e. 其他标注方法:除了以上常用的标注方法,CAD软件还提供了许多其他标注工具。
例如,我们可以使用垂直标注工具来标注出垂直线的长度,或者使用水平标注工具来标注出水平线的长度。
2. 注释方法注释是指在CAD图纸上添加文字和图形来解释和说明设计的特点和要求。
下面是一些常用的CAD绘图中的注释方法:a. 文字注释:文字注释是最常见和基本的注释方法。
通过选择文字注释工具,我们可以在图纸上点击鼠标来添加文字说明。
在添加文字时,可以选择字体、字号和对齐方式来使注释清晰易读。
b. 符号注释:符号注释是指在图纸上添加各种符号来表示特定的意义。
例如,我们可以使用《∆》符号来表示三角形,使用⊥符号来表示垂直等。
如何在CAD中进行尺寸标注操作CAD是一种广泛应用于工程设计和建模的电脑辅助设计软件。
在CAD软件中,尺寸标注是一个重要的操作步骤,能有效地表达设计图纸的各个尺寸信息。
本文将介绍如何在CAD中进行尺寸标注操作。
1. 打开CAD软件并加载设计文件。
在CAD菜单栏中选择“打开”,浏览并选择所需文件,并点击“打开”按钮。
2. 确定标注的尺寸单位。
在CAD软件中,我们可以使用不同的尺寸单位,例如英寸、毫米、厘米等。
在CAD菜单栏中选择“格式”,然后选择“单位”,在弹出的对话框中选择所需的尺寸单位。
3. 进行尺寸标注。
在CAD软件中,我们可以使用多种方式进行尺寸标注,下面是其中的两种常用方法:a. 使用“标注”工具栏。
在CAD软件的工具栏中,找到“标注”工具栏并点击打开。
在“标注”工具栏中,可以找到各种尺寸标注选项,例如水平尺寸、垂直尺寸、半径尺寸等。
选择需要使用的尺寸标注类型,然后选择需要标注的对象,如线段、圆弧等。
根据需要在设计图纸上进行尺寸标注。
b. 使用命令行输入。
在CAD软件的命令行中输入“DIM”,然后按下回车键。
在弹出的对话框中,选择需要使用的尺寸标注类型,然后选择需要标注的对象。
按照命令行提示完成尺寸标注的操作。
4. 设置尺寸标注的样式。
在CAD软件中,我们可以根据需要设置尺寸标注的样式,例如文字的字体、大小、颜色等。
在CAD菜单栏中选择“格式”,然后选择“字体”,在弹出的对话框中进行相应的设置。
5. 编辑和调整尺寸标注。
在CAD软件中,我们可以对已标注的尺寸进行编辑和调整,以适应设计需求的变化。
选中需要编辑的尺寸标注,右键点击并选择“编辑”选项。
根据需要在弹出的对话框中进行相应的修改和调整。
尺寸标注在CAD软件中起到了非常重要的作用,它能够清晰地表达设计图纸的各种尺寸信息,从而指导工程师和制造商进行准确的生产和制造。
通过以上的操作步骤,我们可以在CAD中轻松地进行尺寸标注,提高设计效率和准确性。
2.3 字体在图样中书写汉字、字母、数字时,字体的高度(用h表示)的公称尺寸系列为:1.8mm,2.5mm,3.5mm,5mm,7ram,10mm,14mm,20mm (GB/T 14691―93),如需要书写更大的字,其字体高度应按的比率递增,字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字,并采用国家正式公布推行的简化字,汉字的高度h不应小于3.5mm,其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14;B型字体的笔画宽度为字高的1/10,但在同一图样上,只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜,与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。
GB/T 18229规定,不论图幅大小,图样中字母和数字一律采用3.5号字,汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中,可通过Text Style(字型设置)对话框完成不同字体的设置。
其中,字母和数字字体的设置应在Font 列表框中选取ISOCP.SHX字型文件,在Oblique Angle栏中设置15。
.使字为斜体。
汉字有两种字体可供选择,一种是用Big Font(大字型)文件,在Font Style中选取gbcbig.shx字型文件,在Width Factor和Oblique Angle栏中选用缺省值1和0;一种是在Font Name中选取操作系统Ture Type字体“仿宋一GB2312”,将Width Factor设置为0.7,使仿宋字的长宽比符合国标规定,在Oblique Angle栏中选用缺省值0。
CAD工程图的标准符号与标记在CAD软件中,工程图是非常关键的一部分,它能够直观地展现出物体的形状、结构和尺寸信息。
为了能够更好地理解和解读这些工程图,我们需要熟悉一些标准符号与标记。
本文将针对CAD工程图的标准符号与标记进行详细介绍。
1. 尺寸标注:尺寸标注是工程图上最常见的一种标记方式,用来表示物体的尺寸大小。
常见的尺寸标注符号包括直线、箭头和数字,通过这些符号的组合,可以清晰地表示出物体的长度、宽度和高度等尺寸信息。
2. 图形标记:在工程图中,一些常见的图形标记可以用来表示不同的形状和特性。
例如,实线用于表示实体物体的轮廓,虚线用于表示虚拟物体或隐藏的轮廓,波浪线用于表示表面的光洁度,等等。
熟悉这些图形标记能够帮助我们更好地理解工程图上的信息。
3. 比例尺:比例尺是用于表示工程图上的缩放比例的标记。
通常在工程图的一角标注上比例尺,例如“1:50”,表示实际尺寸与绘图尺寸的比例关系。
比例尺的标记是非常重要的,它能够帮助我们准确地了解工程图上物体的实际尺寸。
4. 符号:工程图中常用的符号有很多种类,例如电气图中的电线符号、液压图中的阀门符号、流程图中的箭头符号等。
这些符号都有其特定的含义和用途,熟悉这些符号能够帮助我们更好地理解工程图上的信息,并能够准确地进行设计和制造。
5. 标题与说明:工程图中的标题和说明也是非常重要的标记方式。
通过标题和说明,我们可以了解到工程图的名称、使用范围、制图人员等相关信息。
标题和说明的标记通常出现在工程图的上方或下方,通过这些标记能够帮助我们更准确地理解和运用工程图。
6. 每个标准符号和标记在CAD软件中都有其对应的绘制方法和命令。
在进行CAD绘图的过程中,我们需要根据实际需要选择合适的标记方式,并在绘图过程中正确地使用这些标记。
正确地应用标准符号与标记能够提高CAD绘图的准确性和专业性,确保工程图的有效传达和应用。
通过学习和掌握CAD工程图的标准符号与标记,我们能够更好地理解和解读工程图上的信息,并能够准确地进行设计和制造。
