第四章 工程图中尺寸标注复习

工程图学复习题自学检测题一、图纸幅面及格式1.A3图纸幅面尺寸（B×L）是297×420；留装订边的图样，装订边的尺寸是25毫米；非装订边的周边尺寸是5毫米。

2.图框线用粗实线画出。

3.当图样按看图方向放置时，标题栏必在右下角位置。

二、比例1.比例中的两个数值，前面一个表示图样中机件要素的线性尺寸，后面一个表示实际机件相应要素的线性尺寸。

1：2是缩小比例；2：1是放大比例。

2.同一机件如采用不同的比例画出图样，则其图形大小不同（相同，不同），但图上所标注的尺寸数值是一样的（一样的，不一样的）。

三、字体1.国标规定，图样中书写的字体必须做到字体工整、笔画清楚、间隔均匀、排列整齐。

其中前两项是单个字的形状结构及笔画提出的要求；后两项则是对字与字之间，行与行之间的排列布置提出的要求。

2.字母和数字有直体和斜体之分，常用的是斜体，其字头向右倾斜，与水平线成75（度）角。

四、图线1.图线宽度分粗、细两种，若粗实线的宽度为b，则细实线的宽度为b/3。

2.同一图样中同类图线的宽度应一样。

3.虚线、细点划线及双点划线的线段和间隔应各自大致相等。

4.绘制园的对称中心线时，圆心应为线段的交点。

5.细点划线和双点划线的首末两端应是线段而不是短划。

6.在较小的的图形上绘制细点划线和双点划线有困难时，可用细实线代替。

五、尺寸注法•基本规划1.机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关（有关，无关）。

2.图样中的尺寸，以毫米为单位时，不需（需，不需）标注计量单位的代号或名称，如采用其他单位，则必须（则必须，也不必）注明相应计量单位的代号或名称。

3.图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。

4.机件的每一尺寸，一般只标注一次，并应标注在反应该结构最清晰的图形上。

•尺寸数字1.线性尺寸的数字注写的位置，分注在尺寸线的上方和注在尺寸线的中断处两种，一般采用前（前，后）者。

CAD工程图中的尺寸标注方法与技巧在CAD软件中，尺寸标注是非常重要的一项功能，它能够帮助我们准确地表示和测量图纸上物体的尺寸大小。

尺寸标注的准确与规范不仅能提高图纸的可读性，还能有效地传达设计意图。

本文将介绍一些CAD软件中常用的尺寸标注方法和技巧，帮助大家更好地应用于工程图纸设计中。

1. 线性尺寸标注线性尺寸标注用于表示直线或线段的长度。

在CAD软件中，一般通过选择起点和终点来确定尺寸标注的位置。

在选择终点时，可以使用一些技巧来确保标注的准确和美观。

例如，在选择终点时按住Shift 键，可以将标注停靠在图形上的特定位置，避免与其他线段重叠或相互交叉。

2. 极坐标尺寸标注极坐标尺寸标注用于表示圆形或弧形的半径或直径。

在进行极坐标尺寸标注时，我们需要选择一个基准点和一个角度。

选择基准点时，可以使用CAD软件提供的吸附功能，将标注精确对齐到目标位置。

选择角度时，可以使用CAD软件提供的角度输入框，输入具体的数值，也可以通过鼠标选择画布上的线段或圆弧来确定。

3. 角度尺寸标注角度尺寸标注用于表示直线或线段之间的夹角。

在进行角度尺寸标注时，我们需要选择两条直线或线段，并选择一个基准点。

选择两条直线或线段时，可以使用CAD软件提供的吸附功能对齐到目标位置。

选择基准点时，通常应选择夹角的顶点作为基准点，以确保标注的准确和美观。

4. 弯曲尺寸标注弯曲尺寸标注用于表示弯曲形状的曲线的半径或直径。

在进行弯曲尺寸标注时，我们需要选择曲线的起点、终点和曲线上的一点作为基准点。

选择起点和终点时，可以使用吸附功能确保标注的准确。

选择基准点时，应选择曲线上距离起点和终点等距离的一点，以确保标注正确定位在曲线的最高点。

5. 面积尺寸标注面积尺寸标注用于表示封闭图形的面积大小。

在进行面积尺寸标注时，我们需要选择图形的顶点，并选择一个基准点。

在选择基准点时，通常应选择封闭图形的内部，以确保标注的准确和清晰。

除了上述的基本尺寸标注方法之外，CAD软件通常还提供了一些高级的标注功能，例如标注式样的自定义、标注尺寸的文字样式和大小调整等。

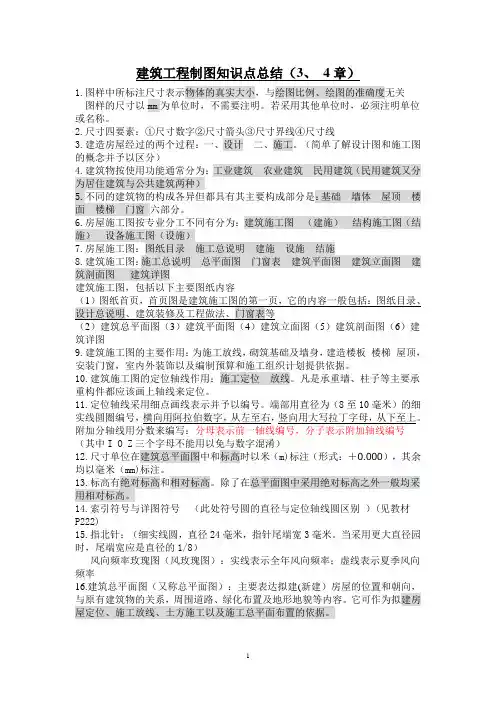

建筑工程制图知识点总结（3、4章）1.图样中所标注尺寸表示物体的真实大小，与绘图比例、绘图的准确度无关图样的尺寸以mm为单位时，不需要注明。

若采用其他单位时，必须注明单位或名称。

2.尺寸四要素：①尺寸数字②尺寸箭头③尺寸界线④尺寸线3.建造房屋经过的两个过程：一、设计二、施工。

（简单了解设计图和施工图的概念并予以区分）4.建筑物按使用功能通常分为：工业建筑农业建筑民用建筑（民用建筑又分为居住建筑与公共建筑两种）5.不同的建筑物的构成各异但都具有其主要构成部分是：基础墙体屋顶楼面楼梯门窗六部分。

6.房屋施工图按专业分工不同有分为：建筑施工图（建施）结构施工图（结施）设备施工图（设施）7.房屋施工图：图纸目录施工总说明建施设施结施8.建筑施工图：施工总说明总平面图门窗表建筑平面图建筑立面图建筑剖面图建筑详图建筑施工图，包括以下主要图纸内容筑详图9.建筑施工图的主要作用：为施工放线，砌筑基础及墙身，建造楼板楼梯屋顶，安装门窗，室内外装饰以及编制预算和施工组织计划提供依据。

10.建筑施工图的定位轴线作用：施工定位放线。

凡是承重墙、柱子等主要承重构件都应该画上轴线来定位。

11.定位轴线采用细点画线表示并予以编号。

端部用直径为（8至10毫米）的细实线圆圈编号，横向用阿拉伯数字，从左至右，竖向用大写拉丁字母，从下至上。

附加分轴线用分数来编写：分母表示前一轴线编号，分子表示附加轴线编号（其中I O Z三个字母不能用以免与数字混淆）12.尺寸单位在建筑总平面图中和标高时以米（m)标注（形式：＋0.000），其余均以毫米（mm)标注。

13.标高有绝对标高和相对标高。

除了在总平面图中采用绝对标高之外一般均采用相对标高。

14.索引符号与详图符号（此处符号圆的直径与定位轴线圆区别）(见教材P222)15.指北针：（细实线圆，直径24毫米，指针尾端宽3毫米。

当采用更大直径园时，尾端宽应是直径的1/8）风向频率玫瑰图（风玫瑰图）：实线表示全年风向频率；虚线表示夏季风向频率16.建筑总平面图（又称总平面图）：主要表达拟建(新建）房屋的位置和朝向，与原有建筑物的关系，周围道路、绿化布置及地形地貌等内容。

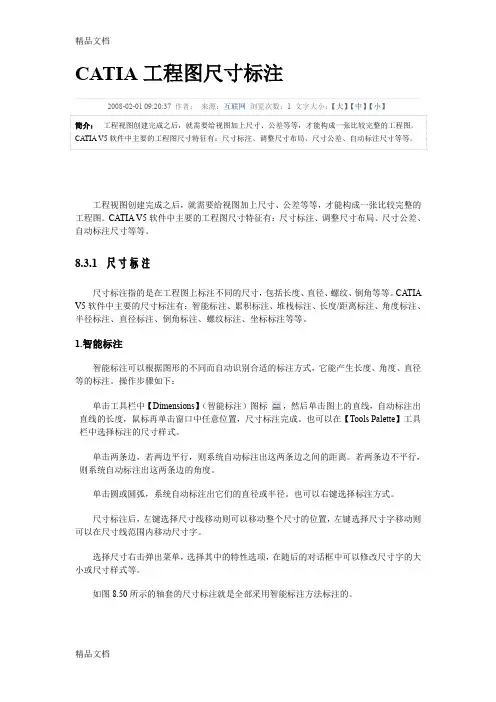

精品文档CATIA 工程图尺寸标注2008-02-01 09:20:37 作者： 来源：互联网 浏览次数：1 文字大小：【大】【中】【小】 简介： 工程视图创建完成之后，就需要给视图加上尺寸、公差等等，才能构成一张比较完整的工程图。

CATIA V5 软件中主要的工程图尺寸特征有：尺寸标注、调整尺寸布局、尺寸公差、自动标注尺寸等等。

工程视图创建完成之后，就需要给视图加上尺寸、公差等等，才能构成一张比较完整的 工程图。

CATIA V5 软件中主要的工程图尺寸特征有：尺寸标注、调整尺寸布局、尺寸公差、 自动标注尺寸等等。

8.3.1 尺寸标注尺寸标注指的是在工程图上标注不同的尺寸，包括长度、直径、螺纹、倒角等等。

CATIA V5 软件中主要的尺寸标注有：智能标注、累积标注、堆栈标注、长度/距离标注、角度标注、 半径标注、直径标注、倒角标注、螺纹标注、坐标标注等等。

1.智能标注智能标注可以根据图形的不同而自动识别合适的标注方式，它能产生长度、角度、直径 等的标注。

操作步骤如下：单击工具栏中【Dimensions】（智能标注）图标 ，然后单击图上的直线，自动标注出 直线的长度，鼠标再单击窗口中任意位置，尺寸标注完成。

也可以在【Tools Palette】工具 栏中选择标注的尺寸样式。

单击两条边，若两边平行，则系统自动标注出这两条边之间的距离。

若两条边不平行， 则系统自动标注出这两条边的角度。

单击圆或圆弧，系统自动标注出它们的直径或半径。

也可以右键选择标注方式。

尺寸标注后，左键选择尺寸线移动则可以移动整个尺寸的位置，左键选择尺寸字移动则 可以在尺寸线范围内移动尺寸字。

选择尺寸右击弹出菜单，选择其中的特性选项，在随后的对话框中可以修改尺寸字的大 小或尺寸样式等。

如图 8.50 所示的轴套的尺寸标注就是全部采用智能标注方法标注的。

精品文档精品文档图 8.50 智能标注2.累积标注累积标注指的是先确定一个起始边，所有标注的尺寸数值都是从这个起点累积起来的。

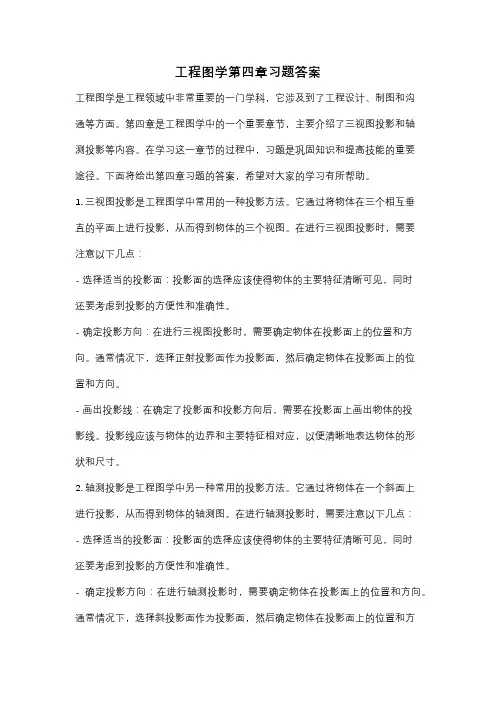

工程图学第四章习题答案工程图学是工程领域中非常重要的一门学科，它涉及到了工程设计、制图和沟通等方面。

第四章是工程图学中的一个重要章节，主要介绍了三视图投影和轴测投影等内容。

在学习这一章节的过程中，习题是巩固知识和提高技能的重要途径。

下面将给出第四章习题的答案，希望对大家的学习有所帮助。

1. 三视图投影是工程图学中常用的一种投影方法。

它通过将物体在三个相互垂直的平面上进行投影，从而得到物体的三个视图。

在进行三视图投影时，需要注意以下几点：- 选择适当的投影面：投影面的选择应该使得物体的主要特征清晰可见，同时还要考虑到投影的方便性和准确性。

- 确定投影方向：在进行三视图投影时，需要确定物体在投影面上的位置和方向。

通常情况下，选择正射投影面作为投影面，然后确定物体在投影面上的位置和方向。

- 画出投影线：在确定了投影面和投影方向后，需要在投影面上画出物体的投影线。

投影线应该与物体的边界和主要特征相对应，以便清晰地表达物体的形状和尺寸。

2. 轴测投影是工程图学中另一种常用的投影方法。

它通过将物体在一个斜面上进行投影，从而得到物体的轴测图。

在进行轴测投影时，需要注意以下几点：- 选择适当的投影面：投影面的选择应该使得物体的主要特征清晰可见，同时还要考虑到投影的方便性和准确性。

- 确定投影方向：在进行轴测投影时，需要确定物体在投影面上的位置和方向。

通常情况下，选择斜投影面作为投影面，然后确定物体在投影面上的位置和方向。

- 画出投影线：在确定了投影面和投影方向后，需要在投影面上画出物体的投影线。

投影线应该与物体的边界和主要特征相对应，以便清晰地表达物体的形状和尺寸。

3. 工程图学中的投影方法有很多种，每一种方法都有其特点和适用范围。

在实际的工程设计中，根据具体的要求和情况选择合适的投影方法非常重要。

三视图投影和轴测投影是工程图学中比较常用的两种方法，它们可以相互补充和应用。

在进行工程设计时，可以根据具体的需要选择使用三视图投影或者轴测投影，或者两者结合使用，以便更好地表达和传达设计意图。

项目八工程图尺寸标注与编辑教学目的1、学会标注工程图尺寸2、学会标注形位公差、表面粗糙度，编辑尺寸公差重点、难点标注尺寸和编辑公差授课过程一、尺寸标注形式的设定在没进行参数设定情况下，标注的尺寸默认以极限值形式（）显示，这不符合图样的尺寸的标注形式，因而在标注尺寸前先设定好公差模式。

与前面参数设置一样，操作如下：首先在“config.pro”参数文件中找到“tol-mode”项，把默认的值“limit”改为“nominal”（设置需在建立模型前进行），同时在进入工程图模式后，把绘图选项里“tol_display”的值设定为“yes”。

二、尺寸的标注工程图的尺寸的标注方法有两种：一是自动标注尺寸，二是手动标注尺寸下面先介绍自动标注尺寸：1、自动标注尺寸打开已创建的工程图进入工程图环境后，如图8-1所示点击工具栏中的“显示及拭除”按钮，出现如图8-2对话框在图8-1中，分别点选俯视图和主视图（注意先后顺序），所得标注尺寸如图8-3：由图8-3所显示的尺寸可知，尺寸显示情况与零件创建的形式相关，尺寸位置和所在视图有时需重新布局，在后面尺寸的修改内容中再作介绍。

2、手动标注尺寸进入如图8-1的工程图环境后，单击菜单栏“插入”项，展开下拉菜单，选择“尺寸”—“新参照”项(或单击工具栏中的按钮)，单击鼠标左键分别选择标注尺寸的两边界，在适当位置点击鼠标中键，就可显示所标尺寸，如图8-4：二、尺寸编辑无论自动标注的尺寸，还是手动标注的尺寸，都需要进一步修改完善，例如图8-3中尺寸位置和所在的视图，图8-4中尺寸的直径符号和公差的添加等，具体操作如下：1、移动尺寸：（1）同一视图中移动：单击鼠标左键选中尺寸对象，该尺寸变为红色，然后按住鼠标左键把尺寸移到适当位置后松开鼠标即可。

（2）不同视图中移动：单击鼠标左键选中尺寸对象，该尺寸变为红色（按住Ctrl键可同时选择多个尺寸），然后点击右键，在右键菜单中选择“将项目移动到视图”，下一步选择目标视图即可。

第四章组合体本章内容：第一节组合体的构成及三视图第二节组合体视图的画法第三节读组合体视图第四节组合体的尺寸注法第五节组合体的构形设计第一节组合体的构成及三视图一、组合体的构成方式1. 叠加组合体可以由基本体经过一定的构型方法形成，主要构c 成方法有叠加、挖切及叠加和挖切的综合。

2. 挖切I II3. 综合二、三视图的形成及投影规律组合体：由基本立体通过叠加或挖切组成的立体y y主视图俯视图左视图三视图的投影特性主、俯视图长对正主、左视图高平齐俯、左视图宽相等3. 基本体之间的连接方式（1）外表面共面、不共面无线有线(a) 共面(b) 不共面无线（2）内表面共面、不共面有线（3）相切注意：两形体表面“相切”时，两表面间应光滑过渡，无分界线。

几种相切的画法此处无实线此处无实线此处无虚线此处无线当与曲面相切的平面或两曲面的公切面垂直于另一投影面时，在该投影面上画出公切面的投影，否则不应画出公切面的投影。

画线不画线（4）相交a.平面与曲面表面相交两形体相交时，在相交处应画出交线。

b. 两曲面相交相贯线的近似画法12341'2'3'(4')1"(2")3"4"三、画组合体的形体分析方法1. 形体分析法形体分析法就是假想把组合体分解成若干基本形体（或简单形体）并确定各部分的形状、相对位置、组合（构型）方式以及相邻表面之间关系，从而形成对组合体的整体概念的方法。

形体分析法是组合体绘图、读图和标注尺寸的最基本的方法。

2. 线面分析法线面分析法就是结合线、面的投影进行分析。

分析形体的表面形状、形体上面与面的相对位置、线面与投影面的相对位置及投影特性、形体的表面交线等，来帮助表达或读懂物体的形状。

线面分析法是进行组合体分析的一种辅助方法。

第二节组合体视图的画法一、画图步骤及要领将组合体分解为若干个基本形体，确定它们的相对位置和组合方式1、形体分析绘制组合体三视图的基本方法是形体分析法2、选择视图主视图的选择一般应考虑:(2)安放自然(1)反映特征(3)减少虚线CDAB3、选图幅、定比例4、布置视图根据组合体大小确定作图比例和图幅，且符合国家标准，尽可能选择1∶1。

CA TIA工程图尺寸标注2008-02-01 09:20:37 作者：来源：互联网浏览次数：1 文字大小：【大】【中】【小】简介：工程视图创建完成之后，就需要给视图加上尺寸、公差等等，才能构成一张比较完整的工程图。

CATIA V5软件中主要的工程图尺寸特征有：尺寸标注、调整尺寸布局、尺寸公差、自动标注尺寸等等。

工程视图创建完成之后，就需要给视图加上尺寸、公差等等，才能构成一张比较完整的工程图。

CATIA V5软件中主要的工程图尺寸特征有：尺寸标注、调整尺寸布局、尺寸公差、自动标注尺寸等等。

8.3.1 尺寸标注尺寸标注指的是在工程图上标注不同的尺寸，包括长度、直径、螺纹、倒角等等。

CATIA V5软件中主要的尺寸标注有：智能标注、累积标注、堆栈标注、长度/距离标注、角度标注、半径标注、直径标注、倒角标注、螺纹标注、坐标标注等等。

1.智能标注智能标注可以根据图形的不同而自动识别合适的标注方式，它能产生长度、角度、直径等的标注。

操作步骤如下：单击工具栏中【Dimensions】（智能标注）图标，然后单击图上的直线，自动标注出直线的长度，鼠标再单击窗口中任意位置，尺寸标注完成。

也可以在【Tools Palette】工具栏中选择标注的尺寸样式。

单击两条边，若两边平行，则系统自动标注出这两条边之间的距离。

若两条边不平行，则系统自动标注出这两条边的角度。

单击圆或圆弧，系统自动标注出它们的直径或半径。

也可以右键选择标注方式。

尺寸标注后，左键选择尺寸线移动则可以移动整个尺寸的位置，左键选择尺寸字移动则可以在尺寸线范围内移动尺寸字。

选择尺寸右击弹出菜单，选择其中的特性选项，在随后的对话框中可以修改尺寸字的大小或尺寸样式等。

如图8.50所示的轴套的尺寸标注就是全部采用智能标注方法标注的。

图8.50 智能标注2.累积标注累积标注指的是先确定一个起始边，所有标注的尺寸数值都是从这个起点累积起来的。

操作步骤如下：以曲轴的工程图为例。
