2015年正泰电容器样本总汇

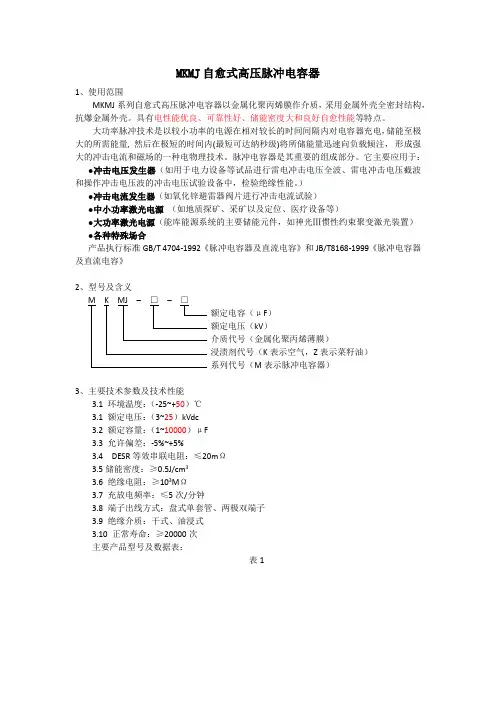

MKMJ自愈式高压脉冲电容器1、使用范围MKMJ系列自愈式高压脉冲电容器以金属化聚丙烯膜作介质，采用金属外壳全密封结构，抗爆金属外壳。

具有电性能优良、可靠性好、储能密度大和良好自愈性能等特点。

大功率脉冲技术是以较小功率的电源在相对较长的时间间隔内对电容器充电，储能至极大的所需能量, 然后在极短的时间内(最短可达纳秒级)将所储能量迅速向负载倾注，形成强大的冲击电流和磁场的一种电物理技术。

脉冲电容器是其重要的组成部分。

它主要应用于：●冲击电压发生器（如用于电力设备等试品进行雷电冲击电压全波、雷电冲击电压截波和操作冲击电压波的冲击电压试验设备中，检验绝缘性能。

）●冲击电流发生器（如氧化锌避雷器阀片进行冲击电流试验）●中小功率激光电源（如地质探矿、采矿以及定位、医疗设备等）●大功率激光电源（能库能源系统的主要储能元件，如神光Ⅲ惯性约束聚变激光装置）●各种特殊场合产品执行标准GB/T 4704-1992《脉冲电容器及直流电容》和JB/T8168-1999《脉冲电容器及直流电容》2、型号及含义额定电容（μF）额定电压（kV）介质代号（金属化聚丙烯薄膜）浸渍剂代号（K表示空气，Z表示菜籽油）系列代号（M表示脉冲电容器）3、主要技术参数及技术性能3.1 环境温度：（-25~+50）℃3.1 额定电压：（3~25）kVdc3.2 额定容量：（1~10000）μF3.3 允许偏差：-5%~+5%3.4 DESR等效串联电阻：≤20mΩ3.5储能密度：≥0.5J/cm33.6 绝缘电阻：≥103MΩ3.7 充放电频率：≤5次/分钟3.8 端子出线方式：盘式单套管、两极双端子3.9 绝缘介质：干式、油浸式3.10 正常寿命：≥20000次主要产品型号及数据表：表14、其他4.1特点4.1.1先进的生产工艺和生产设备，采用优质金属化聚丙烯薄膜；4.1.2外形坚实、美观：外壳采用冷轧钢板或不锈钢板，高强度抗爆金属外壳，安全可靠；4.1.3安装使用方便：盘式单套管采用电工用聚氨脂（尼龙）材料，大直径铜螺栓作为高压引出端子，外壳接地；两极双端子可采用高压绝缘瓷瓶，大直径铜螺栓作为高压引出端子，接线方便。

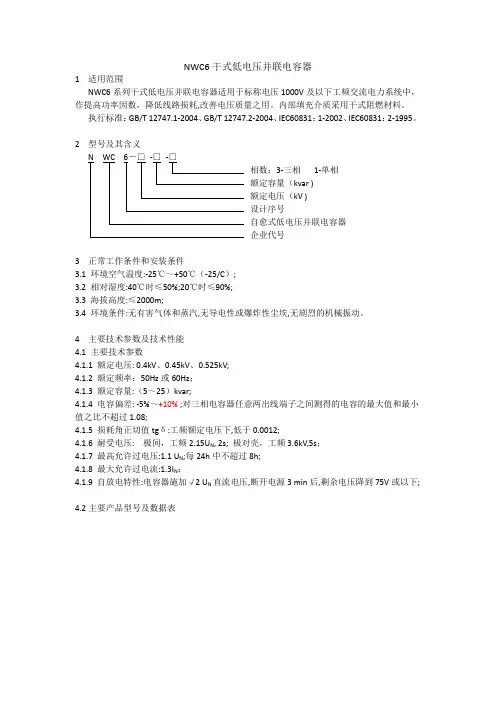

NWC6干式低电压并联电容器1 适用范围NWC6系列干式低电压并联电容器适用于标称电压1000V及以下工频交流电力系统中，作提高功率因数，降低线路损耗,改善电压质量之用。

内部填充介质采用干式阻燃材料。

执行标准：GB/T 12747.1-2004、GB/T 12747.2-2004、IEC60831：1-2002、IEC60831：2-1995。

2 型号及其含义相数：3-三相1-单相额定容量（kvar )额定电压（kV )设计序号自愈式低电压并联电容器企业代号3 正常工作条件和安装条件3.1 环境空气温度:-25℃～+50℃（-25/C）;3.2 相对湿度:40℃时≤50%;20℃时≤90%;3.3 海拔高度:≤2000m;3.4 环境条件:无有害气体和蒸汽,无导电性或爆炸性尘埃,无剧烈的机械振动。

4 主要技术参数及技术性能4.1 主要技术参数4.1.1 额定电压: 0.4kV、0.45kV、0.525kV;4.1.2 额定频率：50Hz或60Hz；4.1.3 额定容量:（5～25）kvar;4.1.4 电容偏差: -5%～+10% ;对三相电容器任意两出线端子之间测得的电容的最大值和最小值之比不超过1.08;4.1.5 损耗角正切值tgδ:工频额定电压下,低于0.0012;4.1.6 耐受电压: 极间，工频2.15U N, 2s; 极对壳，工频3.6kV,5s；4.1.7 最高允许过电压:1.1 U N;每24h中不超过8h;4.1.8 最大允许过电流:1.3I N；4.1.9 自放电特性:电容器施加√2 U N直流电压,断开电源3 min后,剩余电压降到75V或以下;4.2主要产品型号及数据表注：NWC6-0.4-25-3、NWC6-0.45-25-3、NWC6-0.525-25-3三种型号规格的出线端子采用外形及安装尺寸图2所示，其他型号规格的出线端子采用图1所示。

5 其他5.1主要特点：5.1.1 使用安全：本产品是纯干式产品, 内部填充介质采用干式阻燃材料或空气。

本目录仅为提 供有关信息，内容会因技术、标准和工艺的变更而有所变动，且不会因此而预先通知，实时信息请与本公司或本公司授权的代理商联络。

相关部门R创 新 改 变 世 界Innovation changes the worldThe catalogue is for your reference only, Zhaozheng reserves the right to change the content without notice due to the change of technology, standard and technique. For updated information, please contact us or our authorized 产品目录Catalogue资质证书Certifications附录AppendixGYC7 Capacity changeover contactors配件、附件Parts/accessories尺寸、技术寿命特性Dimension\durability\characteristics1/24/3032/4244/4748/5758/6364/6869/9596/113114/127总目录Contents选型指南Selection guideGYC1系列交流接触器GYC1 ContactorsGYC2系列交流接触器GYC2 ContactorsGYC3系列永磁锁扣交流接触器GYC3 Permanent magnetic latching contactorsGYC5系列交流接触器GYC5 ContactorsGYC6系列交流接触器GYC6 ContactorsGYC7系列切换电容交流接触器GYC1GYC2115-800200-1600*GYC2115、150、170GYC3115-630型号GYC51000-3200——GYC6750-1800800-2750GYC7——型号ContactorGYC1系列交流接触器GYC1 Contactors选型指南Selection guide特性Characteristics结构Scheme联锁接触器Interlocked contactors 目录Contents5/67/101112/3适用于交流50\60Hz，电压至1000V，电流至1600A电路中控制各种类型的电动机，控制电阻、电感和电容性电路：加热、照明、功率补偿、变压器控制配电电路、工业配电，绿色电源配电对于动作频繁，使用条件恶劣，建议使用快速动作线圈应用Applications注：1）详见附录MNote: 1) details refer to appendix MGYC1系列接触器选型指南Selection guideIn circuit of AC 50\60Hz, voltage up to 1000V, current up to 600A, controlling motors of different types.Control resistance,inductive,capacitive loads:heating,lighting,power compensation and transformerControl distribution circuit, industrial distribution, green energy distributionFor harsh environment and frequent operations, quick operating coils are recommend 115至800AGYC1 Contactors From 115 to 800A.GYC1系列接触器选型指南Selection guide115至800AGYC1 Contactors From 115 to 800AGYC1系列接触器115至800A控制电路：交流或直流供电 AC/DCGYC1 Contactors From 115 to 800A Array(1) Sinusoidal without interference.GYC1系列接触器115至800A控制电路：交流或直流供电 AC/DC9特 性Characteristic 2)接触器GYC1 115到630可单独提供连接端子防护罩。

正泰电器接触器产品综合样本接触器类Page B-085交流接触器( 续)Page B-076Page B-083CJ40系列交流接触器Page B-091CKJ5系列真空交流接触器CJX2系列交流接触器Page B-089CJT1系列交流接触器Page B-088CJ12系列交流接触器CJ19系列切换电容器接触器Page B-081 CJ20系列交流接触器交流接触器Page B-001 Page B-019 Page B-041 Page B-052 Page B-059 Page B-066 Page B-015 Page B-034 Page B-043 Page B-056 Page B-063 Page B-072 接触器类?交流接触器?直流接触器Page B-054 直流接触器Page B-094 CZ0系列直流接触器NC8系列交流接触器NC9系列真空交流接触器NC7系列交流接触器NC11交流接触器NC1系列交流接触器NC2系列交流接触器NC6系列交流接触器NCK3-25~40 空调用交流接触器NCH8家用交流接触器NCX1系列交流接触器CJX1系列交流接触器CJX1-??/N 系列机械联锁可逆接触器BNCK5系列空调用交流接触器Page B-049 NC3系列交流接触器Page B-085交流接触器( 续) Page B-076 Page B-083CJ40系列交流接触器Page B-091CKJ5系列真空交流接触器CJX2系列交流接触器Page B-089CJT1系列交流接触器Page B-088CJ12系列交流接触器CJ19系列切换电容器接触器Page B-081 CJ20系列交流接触器交流接触器Page B-001 Page B-019 Page B-041 Page B-052 Page B-059 Page B-066 Page B-015 Page B-034 Page B-043 Page B-056 Page B-063 Page B-072 接触器类?交流接触器?直流接触器Page B-054 直流接触器Page B-094 CZ0系列直流接触器NC8系列交流接触器NC9系列真空交流接触器NC7系列交流接触器NC11交流接触器NC1系列交流接触器NC2系列交流接触器NC6系列交流接触器NCK3-25~40空调用交流接触器NCH8家用交流接触器NCX1系列交流接触器CJX1系列交流接触器CJX1-??/N系列机械联锁可逆接触器BNCK5系列空调用交流接触器Page B-049NC3系列交流接触器1 适用范围 NC8系列交流接触器NC8系列交流接触器(以下简称接触器)，主要用于交流50Hz(或60Hz)，额定工作电压至690V，在AC-3/415V使用类别下额定工作电流至100A的电路中，供远距离接通和分断电路之用，并可与适当的热过载继电器组成电磁起动器以保护可能发生操作过负荷的电路，接触器适宜与频繁地起动和控制交流电动机。

P -27P -35P -45P -55-09-17-27主要技术参数表保护特性内外部附件技术资料-57-76-8203 01NXM 系列塑壳断路器附件>>让 电 尽 其 所 能01NXM 系列塑壳断路器1215 13478NXM 系列塑壳断路器塑壳断路器，在配电线路中的线路和设备发生过载、短路、欠压时，对线路和设备提供保护，也可对电动机的不频繁起动提供过载、短路、欠压保护。

● 壳架等级NXM系列塑壳断路器：63A、125A、160A、250A、320A、400A、630A、 800A、1000A、1250A 、1600ANXMS系列电子式断路器：160A、250A、320A、400A、630A、1000A、 1250A 、1600A● 额定工作电压Ue（AC）：400/415690V （A 、A ）● 分断能力代号：S、H● 极数：2P 、3P 、4P （2P 仅适用于320A 及以下壳架产品）● 脱扣器类型：单磁固定式、热磁固定式、热可调磁固定式、电子式● 安装方式：固定式、插入式，63125壳架：230V /240V ， 400V /415V ，500V 断路器In:320ANXM-320S/4300A概述铭牌释义产品型号：壳架电流、分断能力、产品极数1In ：额定电流2Ui ：额定绝缘电压3额定频率4Ii ：额定瞬时短路电流整定值5Uimp ：额定冲击耐受电压6Cat A ：断路器使用类别 7+40℃：基准温度8具有隔离功能9Ue : 额定工作电压 10不适用于IT 系统11产品符合标准12Icu /Ics ：额定极限短路分断能力/额定运行短路分断能力13NXM -320S /4300ANXMS -320H /3300电子式脱扣器概述产品型号：壳架电流、分断能力、产品极数In ：额定电流I 可调过载脱扣器的电流整定值R ：Ui ：额定绝缘电压 额定频率Uimp ：额定冲击耐受电压 Cat B ：断路器使用类别具有隔离功能Ue ：额定工作电压 产品符合标准Icu /Ics ：额定极限短路分断能力/额定运行短路分断能力不适用于IT 系统Icw ：额定短时耐受电流123456789101112PTU接口中性极保护电流整定，两档电流可调，可关闭（OFF）可调过载脱扣器的电流整定值I ，8档可调R 长延时动作时间T 整定，4档可调R 短延时动作电流I 整定，7档电流可调，可关闭（OFF）sd 额定瞬时短路电流整定值I i ，7档可调，可关闭（OFF）电流-时间保护特性曲线123456713概述NXMLE 系列剩余电流动作保护断路器剩余电流动作断路器系列，其主要功能是对有致命危险的人身触电提供间接接触保护，对由于接地故障电流而引起的电气火灾提供保护，如绝缘损坏等。

断路器几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。

B、过载保护：就是用电电流超过电器额定电流，断路器跳闸。

C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，重要是保护人体安全。

1P断路器与DPN断路器区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同步进断路器，切断时火线和零线同步切断，对居民顾客来说安全性更高。

二、2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器宽度比1P和DPN断路器宽一倍。

三、漏电保护器：事实上是指带漏电保护装置断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。

断路器（空气开关）极性和表达办法单极1P： 220V 切断火线双极2P： 220V 火线与零线同步切断双极1P+N：220V 相线+中性线同步切断三级3P: 380V 三相线所有切断四级4P： 380V 三相火线一相零线所有切断。

家庭用电路配备办法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W 此计算法以此类推。

1例：一种2P（2匹）空调回路配断路器规格大小为DPN20A，那么她准许通过最大功率就为4400W(220V*20A)。

而一种2匹空调额定功率为W,但考虑到空调启动瞬间功率会突然加大，因此配一种20A断路器(足矣)。

注：断路器大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。

2例：3匹空调应选取多少A空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。

3例：5匹空调应选取多少A空气开关？( 380V电压)750W×5匹=3750W×3倍（冲击电流）=1125W÷380V=29.60≈32A(功率÷电压=安培)安装或施工阐明:1.、按产品阐明书进行安装。

NP2 系列 按钮(安装尺寸D22、D30) NP2系列按钮适用于交流50Hz或60Hz、额定工作电压至415V及直流工作电压至250V 的工业控制电路中，作为电磁起动器、接触器、继电器及其它电气线路的控制之用，带指示灯式按钮还适用于灯光信号指示的场合。

符合标准：GB 14048.5。

1 适用范围2 型号及含义N P 2 - □□□□□□□□□□ □□□尺寸代码为D30应标注φ30，尺寸代码为D22可省略“XXXV LED”表示带灯按钮指示灯电压及光源字母“C”表示头部防护等级IP65，无字母为IP40辅助规格代号(见表4)型式代号(见表4)结构分类：B：金属头；E：塑料头设计序号按钮企业特征代号表1触点电阻机械寿命电寿命≤50mΩ(初始值)平头式、蘑菇头式、带灯式100万次，其它10万次平头式、蘑菇头式、AC50万次，DC20万次，其余10万次。

表2额定绝缘电压Ui(V)约定自由空气发热电流Ith(A)额定工作电压Ue(V)41510380表34 主要参数及技术性能4152502402201251103.1 周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃。

3.2 海拔高度：不超过2000m。

3.3 大气条件：在最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有 较高的相对湿度，例如+20℃时达90%。

对由于温度变化偶尔产生的凝露应采取特殊的措施。

3.4 污染等级：3级。

3.5 安装类别：Ⅱ类。

3.6 无显著摇动、冲击振动和没有雨雪侵袭的地方。

3.7 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。

3.8 安装尺寸和外形尺寸：Φ22的面板安装按钮安装孔直径为Φ22.3 mm，金属头式适用于1mm~6mm厚度的安装面板；塑料头式适用于1mm~4mm厚度的安装面板；Φ30的面板安装按钮安装孔直径为Φ30.5 mm，适用于1mm~3mm厚度的安装面板。

(型高压并联电容器补偿成套装置TBBF 6~351. 概述TBBF 型高压分组并联电容器补偿成套装置(以下简称装置,TBBF 型高压并联电容器装置多为柜式结构或框架结构。

当柜式结构时,多柜拼装依次排列。

整个柜体采用优质冷轧钢板折弯焊接或敷铝锌板折弯拼装而成。

前后单或双门,顶、底、侧面封板,设有通风散热窗。

柜体上部设有仪表室,用以布置和安排本单元柜的继电保护装置。

当框式结构时,由进线隔离开关龙门架、避雷器支架、电容器组构架、串联电抗器组成,整个装置外围采用钢网围栏。

该装置采用真空接触器或真空断路器和电压无功自动控制装置实现对电容器组的自动投切与控制,达到自动调节母线电压、补偿无功功率、提高电压合格率和功率因数为目的的新型装置,且具有安全可靠、方便灵活及充分利用电容器容量,提高使用效率等特点。

该装置是根据需要补偿的无功总量既可整组自动投切又可按照要求与需要设计成若干个等分或不等分容量的小组单元,由自动投切装置检测电网的电压和无功,以合理的控制、保护方式达到自动投切电容器的目的。

该装置适应于发电厂、电业电力局及大型厂矿企业内220kV 及以下的变电站,6~10kV 的供电系统、框架结构广泛适应在6~66kV 供电系统,作为无功功率自动补偿与控制,使用电容器的切换功能达到用户设定的目标COS φ或Qc 值,使系统电压、无功自动处于最佳状态。

该装置自动化程度,可配合变电站综合自动监控装置实现无人值守变电站无功补偿,可靠性高。

该装置以单台并联电容器为主元件,装有单台电容器保护用熔断器、放电线圈、氧化锌避雷器和CKS □干式串联电抗器(该电抗器也可隔墙外设,以及采用可靠无重燃、无弹跳的真空接触器,真空断路器或六氟化硫断路器作为并联电容器组的分组自动投切设备,连接母线采用铜排镀锡,其外形、结构详见图2~图7。

2. 执行标准GB 50227-2008 《并联电容器装置设计规范》JB/T7111-1993 《高压并联电容器装置》DL/T 604-1996 《高压并联电容器装置订货技术条件》3. 型号及其含义T BB F -□ KL :不平衡电流保护结线方式:A -单星形 B -双星形单台电容器容量(千乏装置总标称容量(千乏装置额定电压(千伏装置为分组自动投切并联补偿成套装置□-□-□-□:开口三角保护4. 使用环境条件4.1 柜式户内使用,框架式户外使用;4.2 海拔高度不超过1000m ;(超过1000m 另行要求4.3 周围空气温度-25~40°C ;室内通风,散热良好;4.4 相对湿度:日平均不大于95%,月平均不大于90%;4.5 周围空气无腐蚀性气体、水蒸汽等严重污染,无可燃性气体、无火灾、无爆炸危险的场所。

正泰集团CQC自愿认证证书一览表
正泰集团3C安全认证证书一览表
正泰集团3C安全认证证书一览表
正泰集团3C安全认证证书一览表
正泰集团3C安全认证证书一览表
正泰集团3C安全认证证书一览表
正泰集团3C安全认证证书一览表
正泰集团3C安全认证证书一览表
3C安全认证证书一览表
正泰集团
正泰集团3C安全认证证书一览表
正泰集团3C安全认证证书一览表
正泰集团3C安全认证证书一览表
正泰集团3C安全认证证书一览表
正泰集团3C安全认证证书一览表
正泰集团3C安全认证证书一览表
正泰集团3C安全认证证书一览表
正泰集团3C安全认证证书一览表
正泰集团3C安全认证证书一览表
正泰集团3C安全认证证书一览表
正泰集团3C安全认证证书一览表
正泰集团3C安全认证证书一览表
正泰集团3C安全认证证书一览表
正泰集团3C安全认证证书一览表
正泰集团3C安全认证证书一览表。

正泰切换电容接触器样本正泰切换电容接触器是一种常用的电力控制设备，它基于电容效应来进行开关动作的触发。

与传统的机械接触器相比，切换电容接触器具有体积小、重量轻、寿命长、响应快等优点，逐渐成为工业自动化和控制系统中的重要组成部分。

1.产品介绍：样本中首先会介绍该款切换电容接触器的基本信息，包括型号、额定电流、额定电压、触发电压等。

同时会介绍该接触器的用途和功能，如控制电动机起动、停止、反转、正反转切换等。

2.技术参数：样本会详细列出该款接触器的各项技术参数，如接触器上的最大容许电流、最大容许负载电压、直流电阻、最大断开次数、接触器外形尺寸等。

这些参数的详细说明有助于用户选择适合自己使用场景的接触器。

3.外观特点：样本会对接触器的外观特点进行描述，包括外壳材质、颜色、外观尺寸等。

同时还会介绍接触器的接线端子类型，如螺钉固定端子、压线端子等。

4.安装说明：样本中会对接触器的安装方法进行详细说明，包括安装固定方法、接线方式、环境温度要求等。

为了确保接触器的正常运行，用户需要按照样本中的说明进行正确的安装。

5.使用场景：样本会列举适用的使用场景，如空调控制、电子设备控制、照明控制等。

同时还会介绍接触器的优势和适用范围，如可广泛应用于各种工业领域。

6.注意事项：样本最后会对使用接触器时需要注意的事项进行说明，如不得用于超过额定电流和电压的电路、不得超过接触器的使用寿命等。

这些注意事项的遵守将有助于提高接触器的使用寿命和安全性。

正泰切换电容接触器样本通过详细的介绍和说明，让用户对该产品的性能、特点和使用方法有了初步的了解。

用户可以通过阅读样本来选择适合自己需求的接触器，并按照样本中的说明进行正确的安装和使用，以确保接触器的正常运行和使用寿命。

同时，样本也为用户提供了一些注意事项，帮助用户避免一些常见的问题和风险。
