正泰配电产品介绍

断路器的几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。

B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。

C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。

1P断路器与DPN断路器的区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。

二、2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器的宽度比1P和DPN断路器宽一倍。

三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。

断路器（空气开关）的极性和表示方法切断火线 220V ：1P单极．双极2P： 220V 火线与零线同时切断双极1P+N：220V 相线+中性线同时切断三级3P: 380V 三相线全部切断四级4P： 380V 三相火线一相零线全部切断。

家庭用电路的配置方法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W 此计算法以此类推。

1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。

而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。

注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。

2例：3匹空调应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。

可通过扫描下方二维码或登录国家认监委网站（ ）查验证书信息授权签字人 签发证书编号：CQC2004010307110949发证日期：2021年07月29日有效期至：2031年07月06日委托人名称及注册地址浙江正泰电器股份有限公司 浙江省乐清市北白象镇正泰工业园区正泰路1号制造商名称及注册地址浙江正泰电器股份有限公司 浙江省乐清市北白象镇正泰工业园区正泰路1号生产企业名称及生产地址温州正泰电器科技有限公司 浙江省温州经济技术开发区滨海二道1318号产品名称和系列、规格、型号万能式断路器 NA1P-1000,NA1-1000X,NA1H-1000;详见附件产品标准和技术要求 GB/T 14048.2-2020认证模式产品型式试验+初次工厂检查+获证后监督 上述产品符合CQC12-000001-2020认证规则的要求，特发此证。

本证书为变更证书，证书首次颁发日期：2020年05月18日证书有效期内本证书的有效性依据发证机构的定期监督获得保持。

证书编号：CQC2004010307110949第1页共2页本证书及附件应同时使用，信息查验说明见证书页纸号：型号: NA1P-1000,NA1-1000X,NA1H-1000;型号解释详见附件;额定冲击耐受电压(Uimp):12kV;额定绝缘电压(Ui):1000V;额定工作电压(Ue): AC400V, AC690V;额定电流(In): 200A,400A,630A,800A,1000A;过电流脱扣器类型:电子式;额定运行短路分断能力(Ics): Ics=30kA(AC400V), 20kA(AC690V);额定极限短路分断能力(Icu): Icu=42kA(AC400V), 25kA(AC690V) ;额定短时耐受电流(Icw): Icw=30kA/1s(AC400V), 20kA/1s(AC690V);选择性类别: B;极数: 3P, 4P ;适用于隔离;配用的辅助触头: 4NO4NC, 6NO6NC;Ith: 6A;AC-15: Ue/Ie: AC400V/0.25A,AC230V/1.3A;DC-13: Ue/Ie: DC220V/0.27A,DC110V/0.55A证书编号：CQC2004010307110949第2页共2页本证书及附件应同时使用，信息查验说明见证书页纸号：型号解释：。

CHINT CN C46POWGRID-S系列低压配电及控制箱在全球能源发展面临资源紧张、环境污染、气候变化三大难题的背景下，能源格局优化成必然趋势。

正泰积极推进“一云两网”战略布局，持续分阶段推进大数据、物联网、人工智能与制造业的深度融合，着力打造平台型企业，引领行业发展新风向。

正泰云正泰云是智慧科技与数据应用的载体，连接企业内部制造与经营管理数据，实现企业对内与对外的数字化应用与服务。

正泰能源物联网 EIoT 正泰能源物联网是以用户为中心的多能互补的智慧能源体系，为政府、工商业及终端用户提供一揽子能源解决方案，业务涵盖智慧能效、智慧电力、智能家居、智慧新能源等。

正泰工业物联网 IIoT 正泰工业物联网是以企业数字化转型为核心的智能制造体系，构建形成灵活、高效、智慧的工业体系，业务涵盖智能制造、智慧工业、智慧水务、智慧供热等。

智慧能源解决方案提供商顺应现代能源、智能制造和数字化技术融合发展大趋势，正泰以“一云两网”为发展战略，将“正泰云”作为智慧科技和数据应用的载体，实现企业对内与对外的数字化应用与服务；依托工业物联网（IIoT）构建正泰智能制造体系，践行电气行业智能化应用；依托能源物联网（EIoT）构建正泰智慧能源体系，开拓区域能源物联网模式。

围绕能源“供给-存储-输变-配售-消费”体系，正泰以新能源、能源配售、大数据、能源增值服务为核心业务，以光伏设备、储能、输配电、低压电器、智能终端、软件开发、控制自动化为支柱业务，打造平台型企业，构筑区域智慧能源综合运营管理生态圈，为公共机构、工商业及终端用户提供一揽子能源解决方案。

正泰集团，始创于1984年，是全球知名的智慧能源解决方案提供商。

集团积极布局智能电气、绿色能源、工控与自动化、智能家居等产业板块，形成了集“发电、储电、输电、变电、配电、售电、用电”为一体的全产业链优势。

业务遍及140多个国家和地区，全球员工超3万名，年营业收入超893亿元，连续20年上榜中国企业500强。

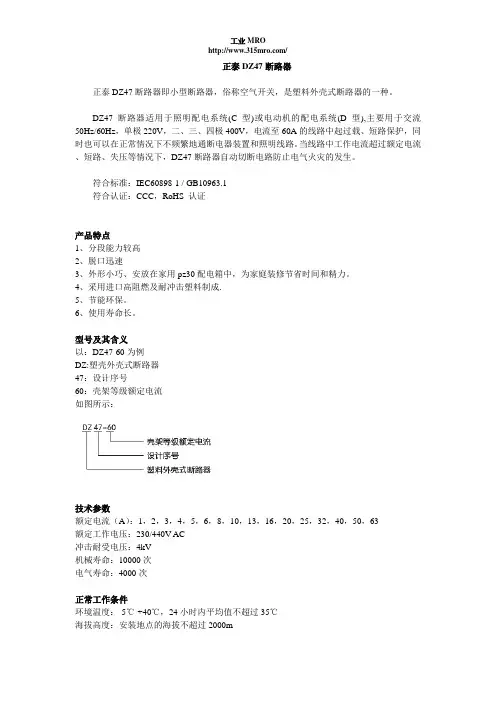

正泰DZ47断路器正泰DZ47断路器即小型断路器，俗称空气开关，是塑料外壳式断路器的一种。

DZ47断路器适用于照明配电系统(C型)或电动机的配电系统(D型),主要用于交流50Hz/60Hz，单极220V，二、三、四极400V，电流至60A的线路中起过载、短路保护，同时也可以在正常情况下不频繁地通断电器装置和照明线路。

当线路中工作电流超过额定电流、短路、失压等情况下，DZ47断路器自动切断电路防止电气火灾的发生。

符合标准：IEC60898-1 / GB10963.1符合认证：CCC，RoHS 认证产品特点1、分段能力较高2、脱口迅速3、外形小巧、安放在家用pz30配电箱中，为家庭装修节省时间和精力。

4、采用进口高阻燃及耐冲击塑料制成.5、节能环保。

6、使用寿命长。

型号及其含义以：DZ47-60为例DZ:塑壳外壳式断路器47：设计序号60：壳架等级额定电流如图所示：技术参数额定电流（A）：1，2，3，4，5，6，8，10，13，16，20，25，32，40，50，63额定工作电压：230/440V AC冲击耐受电压：4kV机械寿命：10000次电气寿命：4000次正常工作条件环境温度：-5℃-+40℃，24小时内平均值不超过35℃海拔高度：安装地点的海拔不超过2000m安装规格如下：附件OF辅助触头，SD报警触头，MX+OF分励脱扣器脱扣特性B型曲线保护短路电流较小的负载（如电源、长电缆等）脱扣特性：瞬时脱扣范围(3～5) InC型曲线保护常规负载和配电线缆脱扣特性：瞬时脱扣范围(5～10) InD型曲线保护起动电流大的冲击性负荷(如变压器等)脱扣特性：瞬时脱扣范围(10～14) In。

PD666-□S系列数显多功能表使用说明书ZTY0.464.1220浙江正泰仪器仪表有限责任公司二0一九年四月1.概述1.1.主要用途及适用范围PD666-□S系列数显多功能表（以下简称仪表）主要对电气线路中的电压、电流、有功功率、无功功率、频率、功率因数、正反向有功电能、四象限无功电能、谐波含量等参数进行实时测量与显示。

广泛应用于低压配电进线开关柜、馈线开关柜等，是针对电力系统、通信行业、建筑行业等电力监控而设计，集测量、通讯、变送、报警于一体。

执行标准：GB/T 22264.1-2008《安装式数字显示电测量仪表第1部分：定义和通用要求》GB/T 22264.2-2008《安装式数字显示电测量仪表第2部分：电流表和电压表的特殊要求》GB/T 22264.3-2008《安装式数字显示电测量仪表第3部分：功率表和无功功率表的特殊要求》GB/T 22264.4-2008《安装式数字显示电测量仪表第4部分：频率表的特殊要求》GB/T 22264.5-2008《安装式数字显示电测量仪表第5部分：相位表和功率因数表的特殊要求》GB/T 22264.7-2008《安装式数字显示电测量仪表第7部分：多功能仪表的特殊要求》GB/T 22264.8-2009《安装式数字显示电测量仪表第8部分：推荐的试验方法》GB/T 17215.211-2006《交流电测量设备通用要求、试验和试验条件第11部分：测量设备》GB/T 17215.322-2008《交流电测量设备特殊要求第22部分：静止式有功电能表（0.2S 级和0.5S级）》GB/T 17215.323-2008《交流电测量设备特殊要求第23部分：静止式无功电能表（2级和3级）》1.2.产品特点1) 具有电参量测量功能（电压、电流、功率、频率、功率因数、总谐波含量）；2) 具有正反向有功电能计量、四象限无功电能计量和存储功能，支持多费率计量功能。

3) RS485接口，支持ModBus_RTU、DL/T 645-2007协议；4) 模拟量输出（变送）；5) 开关量输出（报警），继电器输出；6) 开关量输入；7) 具有硬件RTC功能；1.3.型号的组成及其代表意义P2134567①产品类别：正泰安装式数字显示电测量仪表②组别代号：D：多功能表③注册号：666④仪表面板尺寸代号：2：72mm×72mm 3：96mm×96mm 6：80mm×80mm 8：120mm×120mm⑤辅助功能选择：无：默认通讯功能P ：默认带开关量输入和通讯功能K：开关量输出（报警）B：模拟量输出（变送）H：定制产品1.4.使用环境条件规定的工作温度范围：-10℃～+45℃；极限的工作温度范围：-25℃～+70℃。

P -27P -35P -45P -55-09-17-27主要技术参数表保护特性内外部附件技术资料-57-76-8203 01NXM 系列塑壳断路器附件>>让 电 尽 其 所 能01NXM 系列塑壳断路器1215 13478NXM 系列塑壳断路器塑壳断路器，在配电线路中的线路和设备发生过载、短路、欠压时，对线路和设备提供保护，也可对电动机的不频繁起动提供过载、短路、欠压保护。

● 壳架等级NXM系列塑壳断路器：63A、125A、160A、250A、320A、400A、630A、 800A、1000A、1250A 、1600ANXMS系列电子式断路器：160A、250A、320A、400A、630A、1000A、 1250A 、1600A● 额定工作电压Ue（AC）：400/415690V （A 、A ）● 分断能力代号：S、H● 极数：2P 、3P 、4P （2P 仅适用于320A 及以下壳架产品）● 脱扣器类型：单磁固定式、热磁固定式、热可调磁固定式、电子式● 安装方式：固定式、插入式，63125壳架：230V /240V ， 400V /415V ，500V 断路器In:320ANXM-320S/4300A概述铭牌释义产品型号：壳架电流、分断能力、产品极数1In ：额定电流2Ui ：额定绝缘电压3额定频率4Ii ：额定瞬时短路电流整定值5Uimp ：额定冲击耐受电压6Cat A ：断路器使用类别 7+40℃：基准温度8具有隔离功能9Ue : 额定工作电压 10不适用于IT 系统11产品符合标准12Icu /Ics ：额定极限短路分断能力/额定运行短路分断能力13NXM -320S /4300ANXMS -320H /3300电子式脱扣器概述产品型号：壳架电流、分断能力、产品极数In ：额定电流I 可调过载脱扣器的电流整定值R ：Ui ：额定绝缘电压 额定频率Uimp ：额定冲击耐受电压 Cat B ：断路器使用类别具有隔离功能Ue ：额定工作电压 产品符合标准Icu /Ics ：额定极限短路分断能力/额定运行短路分断能力不适用于IT 系统Icw ：额定短时耐受电流123456789101112PTU接口中性极保护电流整定，两档电流可调，可关闭（OFF）可调过载脱扣器的电流整定值I ，8档可调R 长延时动作时间T 整定，4档可调R 短延时动作电流I 整定，7档电流可调，可关闭（OFF）sd 额定瞬时短路电流整定值I i ，7档可调，可关闭（OFF）电流-时间保护特性曲线123456713概述NXMLE 系列剩余电流动作保护断路器剩余电流动作断路器系列，其主要功能是对有致命危险的人身触电提供间接接触保护，对由于接地故障电流而引起的电气火灾提供保护，如绝缘损坏等。

ANA1(Inm=20006300)系列智能型万能式断路器~1456891112131415NA1-2000~6300智能型万能式断路器A智能控制器旋出旋进把柄灭弧室导轨本体摇手柄手柄A断路器由本体和抽屉座两部分组成。

断路器本体插入抽屉座中成为抽屉式。

固定式断路器/隔离开关固定式安装使用固定支架注：隔离开关无智能控制器抽屉座本体普通型，多功能型智能控制器功能一览表标准型√√√√M 多功能型3M √√√√√√√√○○√○○√√√√○AA辅助触头A透明防护罩钢缆绳机械联锁1QF 2QF 010011QF2QF电路图可能的运行方式钥匙锁相间隔板门框及衬垫连杆式机械联锁5.4.15 双电源自动转换开关双电源自动转换开关为CB级，主要由两台NA1-2000关控制器等组成，适用于频率50/60Hz开关分自投自复、自投不自复、电网－发电三种。

订购双电源自动转换开关时，必须注意以下几点：a.为了防止用户接线错误，不能单独购买双电源自动控制器，需要与断路器一起订购b.必须同时订钢缆机械联锁和5常开5常闭辅助(用户实际使用3常开3常闭)c.双电源自动控制器专用电缆长2md.带双电源自动控制器的断路器，禁止带钥匙锁e.断路器的分励脱扣器、闭合电磁铁的控制电源电压只能为：AC220VAAAA控制回路接线图77.1 控制回路的连线：AAA位置信号触点容量：5 300VA 5 300VA 5 60W额定发热电流 Ith (A)额定控制容量AC230AC400DC220额定电压 (V)ANA1-20006300系列万能式断路器订货规范~NA1-6300NA1-4000/3P NA1-3200NA1-2000安装方式□抽屉式 □固定式（注：≥4000A以上无固定式）In 备注：订货时必须指明壳架电流、额定电流及辅助控制电压！注：1). 请在所需选项相对应的“□”、“ ”打“√”或填上数字；如无标注，本公司将按常规出厂整定提供。

正泰漏电壳开关技术参数
正泰漏电壳开关是一种防护电气设备，能够检测并隔离一定电压下的漏电故障，以保证人身和设备的安全。

该产品应用广泛，常用于住宅、商业建筑、工业厂房等场所的电气系统中。

下面是正泰漏电壳开关的一些技术参数介绍。

1. 额定电压
正泰漏电壳开关的额定电压通常为230V/400V，适用于交流50Hz的电网。

2. 额定漏电动作电流
该产品的额定漏电动作电流一般为30mA，能够及时检测出电路中的漏电故障，有效预防触电事故的发生。

3. 动作特性
正泰漏电壳开关的动作特性分为A类和AC类两种，具体如下：
- A类：在正弦波交流电流下，动作时间不超过0.1秒，可用于保护人身和防止火灾的电气系统中。

- AC类：在正弦波交流电流和不对称脉冲电流下，动作时间不超过0.1秒，适用于保护人身、防止火灾和防止设备损坏的电气系统中。

4. 阻燃等级
正泰漏电壳开关的防护壳采用V0级别的阻燃材料制作，能够有效抵抗电气火灾的发生。

5. 短路保护能力
该产品的短路保护能力较强，一般能够承受4.5kA的短路电流，能够有效保护设备的安全。

6. 使用寿命
正泰漏电壳开关的使用寿命一般为10年左右，需要定期检查和维护，确保其正常工作。

7. 安装方式
该产品通常采用插拔式安装方式，方便日常使用和维护。

安装时需要注意安装位置、连接线路、接地等问题，确保安全可靠。

综上所述，正泰漏电壳开关是一种重要的电气保护设备，在电气系统中发挥着重要作用。

其技术参数的选择和应用，对于保障电气系统的安全运行具有重要意义。

NA8系列万能式断路器技术特点与优势保护全面，安全可靠创新技术，超强耐用安装便捷，使用灵活工作和环境条件极数额定工作电压Ue(V)额定绝缘电压Ui(V)额定冲击耐受电压Uimp(KV)额定频率(Hz)飞弧距离(mm)适用于隔离污染等级3/4380/400/415、525/660/690、1000/1140 1000/11401250/60GB/T 14048.2、IEC/EN 60947-2 适用 GB/T 14048.1、IEC 60664-1 N:3产品型号额定电流（A）第四极额定电流（A）断路器类型额定极限短路分断能力（kA rms）VAC 50/60Hz额定运行短路分断能力（kA rms）VAC 50/60Hz额定短时耐受电流（kA rms）VAC50/60Hz使用类别闭合容量（kA peak）VAC 50/60Hz接通电流脱扣保护功能（MCR kA rms）分断时间（ms）闭合时间（ms）安装、连接和寿命寿命 C/O 周期连接尺寸（高×宽×深）380/400/415V、690V、1000/1140V380/400/415V、690V、1000/1140V380/400/415V、690V、1000/1140V380/400/415V、690V380/400/415V、690V、1000/1140V免维护免维护3P4P3P4PIcuIcsIcw 1sIcw 3sIcm机械电气水平（标配）垂直混合固定式抽屉式NA8-1600200 400 630 800 1000 1250 1600200 400 630 800 1000 1250 1600N N(415V) (690V)65*（55） 36（30）50（42） 36（25）50（42） 36（25）30 30B143（121） 75.6（63）1020~3030~40415V 690V200001600A：8000 3000≤1250A：10000320×254×250320×324×250351×282×348351×352×348NA8-40001600 2000 2500 3200 40001600 2000 2500 3200 4000H(415V) (690V) (1000/1140V)100 85 50100 85 50100 85 5075 75B220 187 1052620~3030~40415V 690V 1000V/1140V100006000 3000 500396x432x341396x547x341431x435x449431x550x449NA8-2500630 800 1000 1250 1600 2000 2500630 800 1000 1250 1600 2000 2500N H(415V) (690V) （415V） （690V)90 50 85 6580 50 85 6565 50 85 6550 50B176 105 176 1211620~3030~40415V 690V200008000 4000396x370x367396x465x367431.5×375×476431.5×470×476NA8-32001600 2000 2500 32001600 2000 2500 3200N(400V)10010085B2202620~3030~40200008000396x432x341396x547x341431x435x449431x550x4494000 5000 6300 75004000 5000 6300 3750N H440V 690V 440V 690V135 100 150 100135 100 100135 100 135 100100 100 100 100B297 220 330 2202620~3030~40440V 690V100006300~7500A：15004000~5000A：4000471.5×786×464471.5×1016×464135 /150（7500A)1000Electric industry电力行业NA8系列万能式断路器广泛应用于国网、南网的各类项目中：元件集采业务、招标设备配套业务、地方电力公司或地市供电局的招标项目等。

NX50系列暗装式配电箱(箱体)- 符合标准：GB/T 17466.1-2008、GB/T 17466.24-2017 - 满足CCC认证应用场景权威认证高端住宅行业领域四大板块智能电气、绿色能源、智能楼宇与家居、工控与自动化正泰NX50系列终端配电箱为居家可靠用电保驾护航正泰NX50系列终端配电箱让家庭用电安全放心正泰NX50系列终端配电箱保障场所用电安全智能电气工控与自动化绿色能源智能楼宇与家居商业建筑居民住宅北京行业代表一处/二处/三处地址：北京市丰台区总部基地8区5号楼石家庄行业代表处地址：河北省石家庄市裕华区槐安东路121号万达 广场写字楼A座16层沈阳行业代表处地址：沈阳市和平区南京南街197号 汇锦金融中心801室长春行业代表处地址：长春市二道区洋浦大街凯利中心2102室南京行业代表一处/二处/三处地址：江苏省南京市建邺区河西大街66号 徐矿广场A座11F苏州行业代表一处/三处地址：江苏省苏州市姑苏区万科金色里程8-2903合肥行业代表处地址：安徽省合肥市华润大厦B座704杭州行业代表处地址：浙江省杭州市滨江区月明路560号正泰大厦7楼温州行业代表处地址：浙江省温州市北白象镇正泰路1号福州行业代表一处/二处地址：福建省福州市仓山区浦上大道万达广场 SOHO-C4-2110室上海行业代表一处/三处地址：上海市松江区思贤路3857号4楼济南行业代表一处/二处/三处地址：山东省济南市市中区二环南路2666号 鲁能国际中心2403室青岛行业代表处地址：市北区台柳路（黑龙江南路2号） 万科中心B座12A10室太原行业代表处地址：山西省太原市万柏林区长风西街16号万国城 MOMA2期12号楼2单元1102室郑州行业代表一处/二处/三处地址：河南省郑州市金水区花园路144号 信息大厦1707室广州行业代表一处/二处/三处地址：广东省广州市番禺区禺山西路228号 海乐荟3座19楼深圳行业代表处地址：深圳市龙华区腾龙路淘金地大厦E座502室武汉行业代表处地址：湖北省武汉市江汉区后襄河北路59号 海马公园1栋1201-1205室长沙行业代表处地址：长沙市万家丽中路一段176号 旺德府国际大厦1406-1407室西安行业代表处地址：陕西省西安市经济开发区凤城五路 恒石国际中心B座2201号成都行业代表一处/二处地址：四川省成都市武侯区航空路6号 丰德国际广场B1-3A层重庆行业代表处地址：重庆市渝中区大坪正街19号 22-1室 （英利1号楼）贵阳行业代表处地址：贵州省贵阳市观山湖区黔桂国际商务中心1 5楼04房间昆明行业代表处地址：云南省昆明市经开区凌源路15号云南 正泰电气有限公司5楼外形及安装尺寸产品特点选材科学双排箱体采用连体导轨，接线稳定可靠简单便捷安全可靠多款箱体规格，满足客户应用需求通过CCC 认证实验IP40规格多样NX50暗装式配电箱（箱体）外形图N企业代号Ｘ配电箱单排：7,10,13,16,19,22,24双排：26,32,38,44C视窗颜色透明：C 不透明：空白W宽型壳体宽型壳体：W 常规壳体：空白A塑料材质常规塑料：A 增强塑料：空白T底箱规格1.0mm厚底箱：T 1.2mm厚底箱：空白主要技术参数正常工作条件、运输条件适用于通常不超过+35℃，偶尔会达到+40℃，在24h 内，最高+40℃和最低-5℃的环境温度中。
