4 主要技术参数及技术性能
4.1 主要技术参数 4.1.1 额定电压：0.4kV、0.45kV、0.525kV； 4.1.2 额定频率：50Hz或60Hz； 4.1.3 额定容量：（5～25）kvar； 4.1.4 电容偏差：-5%～+10%；
对三相电容器任意两出线端子之间测得的电容的最大值和最小值之比不超过1.08； 4.1.5 损耗角正切值tgδ：工频额定电压下，低于0.0012； 4.1.6 耐受电压：极间，工频2.15UN，2s；极对壳，工频3.6kV，5s； 4.1.7 最高允许过电压：1.1 UN；每24h中不超过8h； 4.1.8 最大允许过电流：1.3IN； 4.1.9 自放电特性：电容器施加 2 U 直流电压，断开电源3 min后，剩余电压降到75V或以下；NWC5 系列自ຫໍສະໝຸດ 式低电压 并联电容器 Page 015
AZMJ 系列低压交流滤波 电容器 Page 018
电容器 ( 续 )
C1A 系列新能源逆变器用 电力电子电容器
Page 021
无功补偿控制器
NWKL1 系列智能型低压 无功补偿控制器
Page 024
NWK1-G 系列智能型低压 无功补偿控制器
符合标准：GB/T 15576-2008。
2 应用领域
智能无功补偿电容器为改善供电功率因数、提高电网效率提供解决方案。 主要应用领域有： 2.1 工厂配电系统 2.2 居民小区配电系统 2.3 市政商业建筑 2.4 交通隧道配电系统 2.5 箱变、成套柜、户外配电箱
G
3 型号及含义
B A □□/□-□(□+□)-□
CHINT No CN B08
电容器
电容器
·电容器 ·无功补偿控制器 ·就地补偿装置

BZMJ低压并联电容器系列样本

BZMJ低压并联电容器系列样本

图号 图1 图1 图2 图2 图2 图2 图3 图1 图1 图1 图1 图1
G
G-010
电力电子及其它电器类
序号 型号规格
13
BZMJ 0.4-10-3
14
BZMJ 0.4-12-3
15
BZMJ 0.4-14-3
16
BZMJ 0.4-15-3
17
BZMJ 0.4-16-3
18
BZMJ 0.4-18-3
额定电容(μF) 301 361 451 602 722 903 1203 60 99 119 149 159
额定电流(A) 12.5 15.1 18.8 25.1 30.1 37.7 50.2 4.3 7.2 8.7 10.8 11.5
外壳高度H(mm) 190 220 195 220 250 250 315 95 95 120 120 120
39
BZMJ 0.45-40-3
40
BZMJ 0.45-50-3
41
BZMJ 0.45-60-3
42
BZMJ 0.525-5-3
43
BZMJ 0.525-10-3
44
BZMJ 0.525-15-3
45
BZMJ 0.525-20-3
46
BZMJ 0.525-25-3
47
BZMJ 0.525-30-3
48
序号 型号规格
1
BZMJ 0.23-5-3
2
BZMJ 0.23-6-3
3
BZMJ 0.23-7.5-3
4
BZMJ 0.23-10-3
5
BZMJ 0.23-12-3
6
BZMJ 0.23-15-3

低压自愈式电容器

低压自愈式电容器

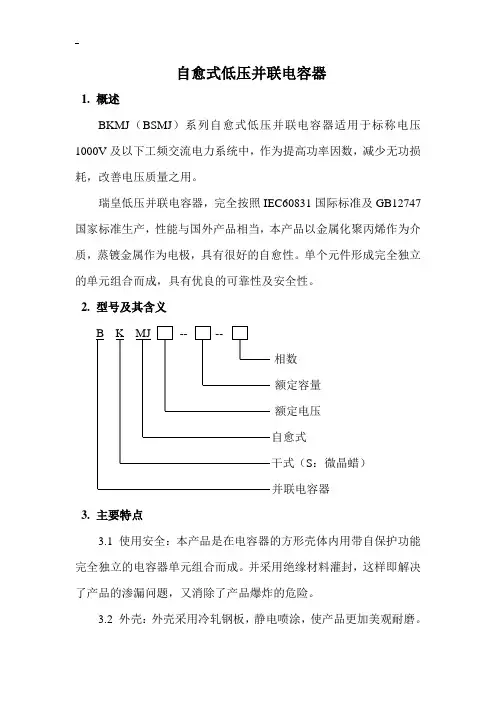

自愈式低压并联电容器1.概述BKMJ（BSMJ）系列自愈式低压并联电容器适用于标称电压1000V及以下工频交流电力系统中，作为提高功率因数，减少无功损耗，改善电压质量之用。

瑞皇低压并联电容器，完全按照IEC60831国际标准及GB12747国家标准生产，性能与国外产品相当，本产品以金属化聚丙烯作为介质，蒸镀金属作为电极，具有很好的自愈性。

单个元件形成完全独立的单元组合而成，具有优良的可靠性及安全性。

2.型号及其含义相数额定容量额定电压S：微晶蜡）3.主要特点3.1 使用安全：本产品是在电容器的方形壳体内用带自保护功能完全独立的电容器单元组合而成。

并采用绝缘材料灌封，这样即解决了产品的渗漏问题，又消除了产品爆炸的危险。

3.2 外壳：外壳采用冷轧钢板，静电喷涂，使产品更加美观耐磨。

3.3 保护装置：本产品的保护装置，应用于每个独立的单元，使产品的使用范围更加广泛。

4. 使用条件及须知4.1 户内使用。

4.2 安置运行地区的海拔高度不超过2000m。

4.3 安装场所应无有害气体和蒸汽，应无导电性或爆炸性尘埃。

4.4 安装场所的环境温度应符合-25~+50℃，湿度小于85%。

4.5 电容器的接线端子及接地端子应采用软线连接。

4.6 电容器切除与再投入的时间间隔应大于3分钟（自放电时间），否则可能损坏电容器。

5.主要技术参数5.1电容值偏差：电容器实测值与额定值应不超过0~+10%，三相电容器任意两相的最大值与最小值之比应不大于1.08。

5.2 损耗角正切值：工频交流额定电压下0.0010。

5.3 电气强度：极间工频2.15Un 2S。

5.4 绝缘水平：极对壳工频3KV 10S。

5.5 最高允许过电压：1.1 Un 长期运行1.15 Un 每24h中30min1.2 Un 5min1.3 Un 1min5.6 稳态过电流：电容器单元应不超过1.3倍的情况下连续运行。

注：1. 单相产品外形安装尺寸与规格相同的三相产品一致。

BSMJ-0.4-15-3 BSMJ-0.4-15-3电容器 15KVAR电容器

BSMJ-0.4-15-3 BSMJ-0.4-15-3电容器 15KVAR电容器

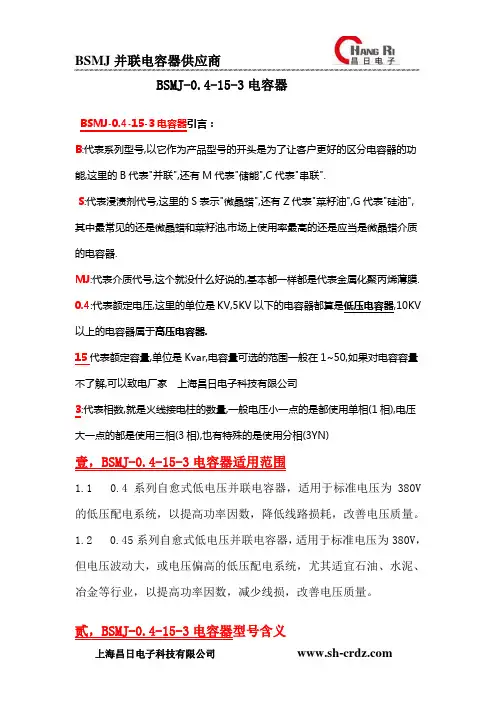

BSMJ-0.4-15-3电容器BSMJ-0.4-15-3电容器引言：B:代表系列型号,以它作为产品型号的开头是为了让客户更好的区分电容器的功能,这里的B代表"并联",还有M代表"储能",C代表"串联".S:代表浸渍剂代号,这里的S表示"微晶蜡",还有Z代表"菜籽油",G代表"硅油",其中最常见的还是微晶蜡和菜籽油,市场上使用率最高的还是应当是微晶蜡介质的电容器.MJ:代表介质代号,这个就没什么好说的,基本都一样都是代表金属化聚丙烯薄膜.0.4:代表额定电压,这里的单位是KV,5KV以下的电容器都算是低压电容器,10KV 以上的电容器属于高压电容器.15代表额定容量,单位是Kvar,电容量可选的范围一般在1~50,如果对电容容量不了解,可以致电厂家上海昌日电子科技有限公司3:代表相数,就是火线接电柱的数量,一般电压小一点的是都使用单相(1相),电压大一点的都是使用三相(3相),也有特殊的是使用分相(3YN)壹，BSMJ-0.4-15-3电容器适用范围1.1 0.4系列自愈式低电压并联电容器，适用于标准电压为380V 的低压配电系统，以提高功率因数，降低线路损耗，改善电压质量。

1.2 0.45系列自愈式低电压并联电容器，适用于标准电压为380V，但电压波动大，或电压偏高的低压配电系统，尤其适宜石油、水泥、冶金等行业，以提高功率因数，减少线损，改善电压质量。

贰，BSMJ-0.4-15-3电容器型号含义BSMJ-0.4-15-3相数额定容量15(KVAR)额定电压（KV）400V介质代号（金属化聚丙烯薄膜）浸渍剂代号（S为石蜡）系列代号（并联电容器）叁，BSMJ-0.4-15-3电容器技术参数表符合标准：GB12747-97，IEC60831-01符合标准：GB12747-2004型号BSMJ-0.4-15-3制造商上海昌日电子科技有限公司额定电压：0.23，0.4，0.415，0.45，0.525，0.69及1.14kV；BSMJ并联电容单元为矩形、椭圆形或圆柱形金属外壳器外形主要作用用于电网提高功率因数，减少无功损耗改善电压质量。

BZMJ分相补偿电容器产品型号说明

BZMJ分相补偿电容器产品型号说明
3YN 分相补偿电容器-产品型号说明
B Z MJ 0.4 － 15 － 3 YN
Y 形接法，见下图 相数 额定容量（三相总容量） 额定电压（线电压） 介质代号（金属化薄膜） 浸渍剂代号 Z 菜籽油 系列代号（表示并联电容器）
接线方式： （四个端子）
其他厂家型号 BZMJ0.23-15-3YN BSMJ0.25-15-3YN BSMJ0.25-5-1YN BSMJ0.28-15-3Y BSMJ0.23√3-5-3
备注 某品牌 某品牌 某品牌 某品牌 指月 指月 威斯康 某品牌
BSMJ0.23√3-15-3 0.23 kV BSMJ0.25-5-1×3 BSMJ0.25-5×3-1Y 0.25kV 0.25kV
对应型号标注方法不同，但产品相同，请您对应正泰型号下单。
3YN 分相补偿电容器-产品型号说明
（分相补偿电容：5~30kvar 均可特殊订做，如 BZMJ0.45-6-3YN、 BZMJ0.45-9-3YN、BZMJ0.45-12-3YN、BZMJ0.45-18-3YN、 BZMJ0.45-24-3YN 等）
3YN 分相补偿电容器-产品型号说明
备注：线电压：两相之间；相电压：火线对零线间电压。V 0.25kV 0.28kV 0.23 kV
线电压 0.4kV 0.45kV 0.45kV 0.48kV 0.4 kV 0.4 kV 0.45kV 0.45kV
对应正泰型号 BZMJ0.4-15-3YN BZMJ0.45-15-3YN BZMJ0.45-15-3YN BZMJ0.48-15-3YN BZMJ0.4-5-3YN BZMJ0.4-15-3YN BZMJ0.45-15-3YN BZMJ0.45-15-3YN

自愈式并联电力电容器参数

自愈式并联电力电容器参数
280*70
0.45-60-3
0.45
60
943.1
77
240*120*260
280*70
0.45-80-3
0.45
80
1258
102.6
240*120*300
280*70
0.45-90-3
0.45
90
1415
115.5
240*120*300
280*70
0.45-100-3
0.45
100
1572
128.3
BSMJ 、BZMJ、BCMJ 、BKMJ、BGMJ 400V ，ac ，50Hz系列，三相自愈式并联电容器，额定电压400V，三角形接线
生产电压等级
230V、250V、280V、300V、400V、415V、440V、450V、480V、525V、690V、750V、950V、1200V
产品型号
BCMJ
0.69-25-3
0.69
25
167.2
20.8
170*85*210
200*60
0.69-30-3
0.69
30
200.7
25
170*85*250
200*60
0.69-35-3
0.69
35
234.2
29.1
170*85*280
200*60
0.69-40-3
0.69
40
267.3
33.3
240*120*200
5
245
20.0
170*57*180
185*40
0.25-7.5-1YN
0.25
7.5
382
30.0

BSMJ0.45-50-3电力电容器

BSMJ0.45-50-3电力电容器

BSMJ0.45-50-3电力电容器自愈式低电压并联电容器是采用先进的金属化膜作为材料，引进国外先进技术、设备，严格按照国家标准及IEC标准组织生产的；主要用于低压电网提高功率因数，减少线路损耗，改善电压质量，是国家推荐使用的新型节电产品。

本公司依靠科技优势和严格按ISO9001质量体系管理，产品质优价廉、服务周到。

保质期一年半，明显高于国内同行业产品。

主要特点1、体积小、重量轻：由于采用金属化聚丙烯膜材料作为介质，体积、重量仅为老产品的1/4和1/5。

2、损耗低：实际值低于0.1%，所以电容器自身的能耗低，发热少、温升低、工作寿命长、节能效果佳。

3、优良的自愈性能：过电压所造成的介质局部击穿能迅速自愈，恢复正常工作，使可靠性大为提高。

4、安全性：内装自放电电阻和保险装置。

内装放电电阻能使电容器上所带的电能自动泄放掉；当电容器发生故障时，保险装置能及时断开电源，避免故障的进一步发展，确保使用安全。

5、不漏油：本电容器采用先进的半固体浸渍剂，滴熔点高于70℃，在使用过程中不漏油，避免了环境污染，电容器也不会因失油而失效。

型号含义主要技术指标使用条件：环境温度-25℃~+50℃, 湿度≤85% ，海拔2000米以下。

额定电压：250VAC，400VAC，525VAC，690VAC，750VAC，1050VAC。

额定容量：1~100kvar。

容量允差：-5~+10%损耗角正切值：在工频额定电压下，20℃时tgδ≤0.1%。

交流耐电压：极间2.15倍额定电压10秒钟，极壳间3kV10秒钟。

最高允许过电压：1.10倍额定电压。

最高允许过电流：1.30倍数额定电流。

自放电特性：电容器加 2Un直流电压，断开电源3分钟后，剩余电压降低到75V或更低。

符合标准：GB12747-2004 IEC60831-1996。

BSMJ0.45-50-3 电力电容器 BCMJ0.45-50-3电力电容器 BZMJ0.45-50-3电力电容器BSMJ0.4-50-3 电力电容器 BCMJ0.4-50-3电力电容器 BZMJ0.4-50-3电力电容器。

BSMJ0.45-12-3

BSMJ0.45-12-3

马口铁
螺纹
（椭圆、
螺栓、内
3 A3
大方形
方形）
螺纹
4 A4
小方形 内螺纹
5 A5
长方形 内螺纹
6 B1
铝 圆柱型 压接式
（圆柱
7 B2
圆柱形 螺栓
形）
8 C1 冷轧钢 方形 1 螺栓
板பைடு நூலகம்
9 C2
方形 2 螺栓
（箱式）
低压电力电容器系列

四、安装、接线与维护----低压并联电力电容器 BSMJ0.45-12-3
小方形
内螺纹
智能单元
5
A5
长方形
内螺纹
智能一体式单元
6
B1
铝
圆柱型
压接式
BSMJ、ASMJ
7
B2
（圆柱形）
圆柱形
螺栓
BSMJ、ASMJ、H-BSMJ
8
C1
冷轧钢板
箱式 1
螺栓
BKMJ、高原型
9
C2
（箱式）
箱式 2
螺栓
超大容量、矿热炉电容器
尊敬的客户： 欢迎选用上海民恩电气有限公司生产的低压电力电容器。为了使我们的产品和服务为您带来更大
高原型≤4000m
序号
1 2 3
结构代码
A1 A2 A3
外壳
马口铁 （椭圆、方形）
结构代码说明
描述 形状 椭圆 小方形 大方形
引出端 螺栓
螺栓、内螺纹 螺栓、内螺纹
备注
BSMJ 小容量 分补小容量、相间补偿 BSMJ、H-BSMJ、相间补偿
第5页
低压电力电容器系列

4
A4
五、BSMJ0.45-12-3 电力电容器的补偿方案

BZMJ分相补偿电容器产品型号说明

BZMJ分相补偿电容器产品型号说明

备注 某品牌 某品牌 某品牌 某品牌 指月 指月 威斯康 某品牌
BSMJ0.23√3-15-3 0.23 kV BSMJ0.25-5-1×3 BSMJ0.25-5×3-1Y 0.25kV 0.25kV
对应型号标注方法不同，但产品相同，请您对应正泰型号下单。
3YN 分相补偿电容器-产品型号说明
Байду номын сангаас
（分相补偿电容：5~30kvar 均可特殊订做，如 BZMJ0.45-6-3YN、 BZMJ0.45-9-3YN、BZMJ0.45-12-3YN、BZMJ0.45-18-3YN、 BZMJ0.45-24-3YN 等）
相电压 0.23kV 0.25kV 0.25kV 0.28kV 0.23 kV
线电压 0.4kV 0.45kV 0.45kV 0.48kV 0.4 kV 0.4 kV 0.45kV 0.45kV
对应正泰型号 BZMJ0.4-15-3YN BZMJ0.45-15-3YN BZMJ0.45-15-3YN BZMJ0.48-15-3YN BZMJ0.4-5-3YN BZMJ0.4-15-3YN BZMJ0.45-15-3YN BZMJ0.45-15-3YN
3YN 分相补偿电容器-产品型号说明
B Z MJ 0.4 － 15 － 3 YN
Y 形接法，见下图 相数 额定容量（三相总容量） 额定电压（线电压） 介质代号（金属化薄膜） 浸渍剂代号 Z 菜籽油 系列代号（表示并联电容器）
接线方式： （四个端子）
其他厂家型号 BZMJ0.23-15-3YN BSMJ0.25-15-3YN BSMJ0.25-5-1YN BSMJ0.28-15-3Y BSMJ0.23√3-5-3
3YN 分相补偿电容器-产品型号说明

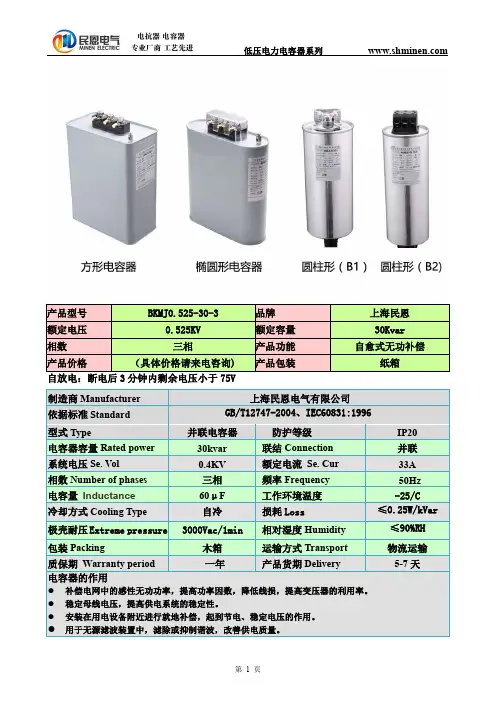

BKMJ0.525-30-3电容器BKMJ0.525-30-3低压并联电力电容器BKMJ0.525-30-3

BKMJ0.525-30-3电容器BKMJ0.525-30-3低压并联电力电容器BKMJ0.525-30-3
低压电力电容器系列

产品型号
BKMJ0.525-30-3
额定电压
0.525KV
相数
三相
产品价格
（具体价格请来电咨询)
自放电：断电后 3 分钟内剩余电压小于 75V
品牌 额定容量 产品功能 产品包装
上海民恩 30Kvar 自愈式无功补偿 纸箱
制造商 Manufacturer 依据标准 Standard
物流运输 5-7 天
第1页
低压电力电容器系列
一、BKMJ0.525-30-3 电力电容器的型号含义

B S MJ 0.45 - 30 - 3 - B1
结构代码 接线方式：1——单相
3——3相△接法 3Y——3相Y接法 3YN——3相Y接法，中性点引出 1*3——3相独立 额定容量（kvar) 额定电压（kv)
1） 请根据电容器的工作电流和相关电气规范选择线径。 2） 接线螺栓拧紧时的力矩≤15N.m，最好使用带扭矩刻度的扳手，或以刚好压平弹 簧垫片为准。 3） 接线完毕后请扣上防护罩。 4） 请正确连接外壳接地线。圆柱形电容器的底部螺栓同时也是接地柱。 5） 对于圆柱形电容器，应该使用软线连接，不能使用铜排直接压在引出端上，这样 可能会导致防爆装置失灵。
1. 安装
1） 电容器安装尺寸详见产品样本或专门提供的图纸。 2） 电容器必须可靠稳固的固定，引出端向上。 3） 圆柱形电容器之间的距离≥30mm，其它电容器之间的距离≥50mm。如果需要更密 集的安装，必须采取强制通风措施。 4） 固定螺栓拧紧时力矩≤12N.m，或者以刚好压平弹簧垫片为准。
2. 接线
木箱
运输方式 Transport
质保期 Warranty period
一年

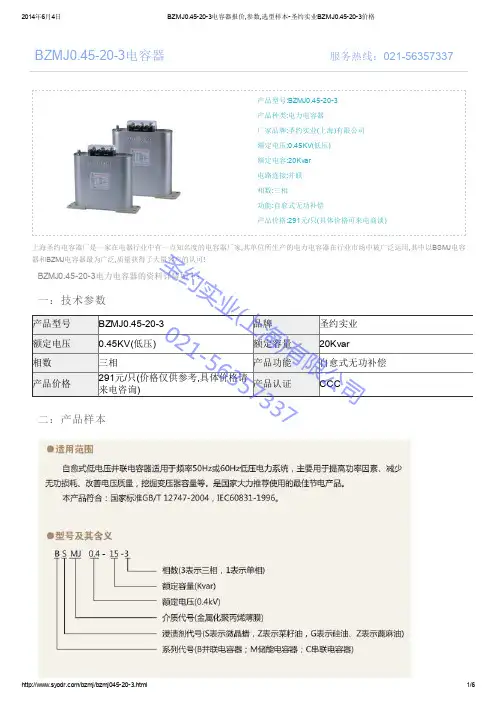

BZMJ0.45-20-3电力电容器样本,价格,参数

BZMJ0.45-20-3电力电容器样本,价格,参数

BZMJ0.45-20-3电容器服务热线：************产品型号:BZMJ0.45-20-3产品种类:电力电容器厂家品牌:圣约实业(上海)有限公司额定电压:0.45KV(低压)额定电容:20Kvar 电路连接:并联相数:三相功能:自愈式无功补偿产品价格:291元/只(具体价格可来电商谈)上海圣约电容器厂是一家在电器行业中有一点知名度的电容器厂家,其单位所生产的电力电容器在行业市场中被广泛运用,其中以BSMJ 电容器和BZMJ 电容器最为广泛,质量获得了大量客户的认可!BZMJ0.45-20-3电力电容器的资料详情如下：一：技术参数产品型号BZMJ0.45-20-3品牌圣约实业额定电压0.45KV(低压)额定容量20Kvar 相数三相产品功能自愈式无功补偿产品价格291元/只(价格仅供参考,具体价格请来电咨询)产品认证CCC 二：产品样本圣约实业(上海)有限公司 021-********圣约实业(上海)有限公司 021-56357337三：型号选型圣约实业(上海)有限公司 021-56357337四：产品图解圣约实业(上海)有限公司 021-56357337与BZMJ0.45-20-3电容器同电压的电力电容器还有：种类电压电容相数价格型号BSMJ 0.45203291BSMJ0.45-20-3 BSMJ 0.45253364BSMJ0.45-25-3 BSMJ 0.45303437BSMJ0.45-30-3 BSMJ 0.45403583BSMJ0.45-40-3 BZMJ 0.45153219BZMJ0.45-15-3 BZMJ 0.45203291BZMJ0.45-20-3 BZMJ 0.45253364BZMJ0.45-25-3 BZMJ 0.45303437BZMJ0.45-30-3 BZMJ 0.45403583BZMJ0.45-40-3 BZMJ 0.45503703BZMJ0.45-50-3与BZMJ0.45-20-3电容器同电容的电力电容器还有：种类电压电容相数价格型号BSMJ 0.25201726BSMJ0.25-20-1BSMJ 0.4203291BSMJ0.4-20-3BSMJ 0.45203291BSMJ0.45-20-3BSMJ 0.23203YN 773BSMJ0.23-20-3YN BSMJ 0.25203YN 725BSMJ0.25-20-3YN BSMJ 0.69203304BSMJ0.69-20-3BZMJ 0.25201726BZMJ0.25-20-1BZMJ 0.4203291BZMJ0.4-20-3BZMJ 0.45203291BZMJ0.45-20-3BZMJ 0.23203YN 773BZMJ0.23-20-3YN BZMJ 0.25203YN 725BZMJ0.25-20-3YN BZMJ 0.69203304BZMJ0.69-20-3完整版资料请点击左侧栏"电容器样本下载"按钮进行查询下载。

电容器参数表

电容器参数表
电容器的主要技术参数
型号规格 BZMJ0.4-3-3 BZMJ0.4-5-3 BZMJ0.4-7.5-3 BZMJ0.4-10-3 BZMJ0.4-12-1 BZMJ0.4-12-3 BZMJ0.4-14-1 BZMJ0.4-14-3 BZMJ0.4-15-1 BZMJ0.4-15-3 BZMJ0.4-16-3 BZMJ0.4-20-3 BZMJ0.4-25-3 BZMJ0.4-30-3 BZMJ0.4-40-3 BZMJ0.4-50-3 BZMJ0.4-30-1 BZMJ0.4-40-1 BZMJ0.4-50-1 BZMJ0.525-12-1 BZMJ-0.525-14-1 BZMJ0.525-15-1 BZMJ0.66-6-3 BZMJ0.66-10-3 BZMJ0.66-12-3 BZMJ0.66-14-3 BZMJ0.66-16-3 技术要求 设置场所 额定频率 额定电压 额定输出 额定电流 标称电容 （HZ） （KV） （kvar） （A） （F） 50 0.4 3 4.32 59.7 50 0.4 5 7.2 99.5 50 0.4 7.5 10.8 149 50 0.4 10 14.4 199 50 0.4 12 30 239 50 0.4 12 17.3 239 50 0.4 14 35 279 50 0.4 14 20.2 279 50 0.4 15 37.5 299 50 0.4 15 21.7 299 50 0.4 16 23.1 318 50 0.4 20 28.9 398 50 0.4 25 36.1 498 50 0.4 30 43.3 597 50 0.4 40 57.7 796 50 0.4 50 72.2 995 50 0.4 30 75 597 50 0.4 40 100 796 50 0.4 50 125 995 50 0.525 12 22.9 139 50 0.525 14 26.7 161 50 0.525 15 28.6 173 50 0.66 6 5.2 43.8 50 0.66 10 8.7 73.1 50 0.66 12 10.5 87.7 50 0.66 14 12.2 102.3 50 0.66 16 14 117 不大于 0.12% 额定电压 -25℃～ 环境温度 的110%以 +45℃ 允许过电 下（24小 压 不超过 时的8小 海拔高度 2000米 时以内） 额定电流 三相 单 允许过电 的130%以 相 流 下 户内专用 损失正切 值 L 230 230 230 230 230 230 230 230 230 230 230 230 380 380 380 380 380 380 380 230 230 230 230 230 230 230 230

BSMJ0.45-20-3

BSMJ0.45-20-3

50 0.4 15 21.7 299 230 70 250 300
50 0.4 16 23.1 318 230 70 250 300
50 0.4 20 28.9 39 498 380 110 340 408
重量
2.3 2.5 3 4 4.5 4.5 4.5 4.5 4.5 4.5 4.5 5 15
8 电容器额定电压: 0.45KV 等(可非标设计） 9 额定电流：25.66A （电容器额定电压 450V 时） 10 过电压（Vmax）：110%Vh(每天 8 小时），115%Vh(每天半小时） 11 过电压（Vmax）：120%Vh(每天 5 分钟），130%Vh(每天 1 分钟） 12 过电流(Imax)：130%In 13 冲击电流(Is): 200In 14 损耗：小于 0.1% 15 电容偏差 0~+10% 16 三相平衡度：1.08 17 极间耐压（Vtt)：2.15Vn,AC,10S 18 极壳耐压（Vte)：3000VAC,60S 19 环境温度：-25℃/45℃ 20 湿度：95% 21 冷却方式：自然冷却/风冷 22 使用条件：户内 23 海拔高度: ≤ 2000m 24 放电方式：电阻 3min ,75V 25 外壳：IP20 26 绝缘介质：聚丙烯薄膜 27 浸渍：热固封材料（BKMJ) 半固体介质（BSMJ) 28 电容器尺寸：见公司资料
（BSMJ0.45-20-3 配套串联电抗器 CSKG-1.2/0.45-6%图片） BSMJ0.45-20-3 自愈式低压并联电力电容器产品介绍： 自愈式低压并联电力电容器，采用金属化聚丙烯膜作为介质，引进先进的生产技术、工艺和 设备，按 GB/T12747-2004 及 IEC60831-1:1996 标准组织生产。产品主要用于低压电网， 以减少无功损耗，提高功率因数，改善电网质量之用。 BSMJ0.45-20-3 自愈式低压并联电力电容器主要特点： 1、体积小、重量轻 由于采用金属化聚丙烯膜作为介质，体积与重量仅为老产品的 1/4 和 1/6.

BSMJ0.45-10-3

BSMJ0.45-10-3
高原型≤4000m
序号
1 2 3
结构代码
A1 A2 A3
外壳
马口铁 （椭圆、方形）
结构代码说明
描述 形状 椭圆 小方形 大方形
引出端 螺栓
螺栓、内螺纹 螺栓、内螺纹
备注
BSMJ 小容量 分补小容量、相间补偿 BSMJ、H-BSMJ、相间补偿
第5页
低压电力电容器系列

4
A4
第7页
3. 运行及维护
低压电力电容器系列

a) 请确保电容器在技术参数（第二条）规定的条件下运行，否则会影响电容器的使用寿 命或造成电容器失效。
b) 电容器通电前及通电运行 1 个月后，应停电检查接线是否牢固可靠。 c) 例行检查维护：检查电容器接线是否松动、外壳有无变形。在粉尘大的场合需要定期 清理引出端上粉尘。
上海民恩电气有限公司 GB/T12747-2004、IEC60831:1996
型式 Type 电容器容量 Rated power 系统电压 Se. Vol 相数 Number of phases 电容量 Inductance 冷却方式 Cooling Type
并联电容器 10kvar 0.4KV 三相
工作环境温度：-25/C（最低-25℃， 最高 50℃，月平均最高 40℃，年平 均最高 30℃） 相对湿度：≤90%RH 海拔：≤2000m 防护等级：IP20 注：特殊要求按双方协商所达成的指标 执行。
第6页
三、型号说明
序 结构 号 代码
外壳
描述 形状
引出端
1 A1
椭圆
螺栓
螺栓、内
2 A2
小方形
马口铁
螺纹
（椭圆、
螺栓、内
3 A3

BZMJ电容器

BZMJ电容器

注：1、单相产品外形安装尺寸与同规格三相产品相同(如BZMJ0.4-15-3与BZMJ0.4-15-1相同）。 2、标注“*”号的产品为用于分相补偿的四端子产品，其中孤立的端子接中性点。 3、本公司可为用户定做其它规格产品，如有特殊要求，请协商订货。
外壳高度H(mm) 140 190 190 190 190 220 220 220 250 250 315 315 95 95 120 120 120 140 190 190 190 190 220 220 220 250 250 315 315 95 140 190 220 220 250 250 315 315 95 140 190 220 220 250 250 315 315 220 250 195 220 250 315 315
7 订货须知
7.1 用户须提供产品额定电压，额定容量，相数等参数。 7.2 用户尽量提供使用场所的一些特征。
例如：BZMJ 0.4-30-3 10台。 订货BZMJ系列，额定电压为400V，额定容量为30kvar，相数为3相的电容器，10台。 7.3 对于分相补偿电容器、冶金工业用补偿电容器请与我公司协商订货。
额定容量(kvar) 10 12 14 15 16 18 20 25 30 40 50 60 3 5 6 7.5 8 10 12 14 15 16 18 20 25 30 40 50 60 5 10 15 20 25 30 40 50 60 5 10 15 20 25 30 40 50 60 10 15 7.5 10 15 20 30
额定电流(A) 14.4 17.3 20.2 21.7 23.1 26.0 28.9 36.1 43.3 57.7 72.2 86.6 3.8 6.4 7.7 9.6 10.3 12.8 15.4 18.0 19.2 20.5 23.1 25.7 32.1 38.5 51.3 64.2 77.0 5.5 11.0 16.5 22.0 27.5 33.0 44.0 55.0 66.0 4.2 8.4 12.6 16.7 20.9 25.1 33.5 41.8 50.2 5.1 7.6 10.8 14.4 21.7 28.9 43.3

BKMJ0.48-30-3低压并联电力电容器BKMJ0.48-30-3自愈式低压并联电力电容器BKMJ0.48-30-3

BKMJ0.48-30-3低压并联电力电容器BKMJ0.48-30-3自愈式低压并联电力电容器BKMJ0.48-30-3
1） 请根据电容器的工作电流和相关电气规范选择线径。 2） 接线螺栓拧紧时的力矩≤15N.m，最好使用带扭矩刻度的扳手，或以刚好压平弹 簧垫片为准。 3） 接线完毕后请扣上防护罩。 4） 请正确连接外壳接地线。圆柱形电容器的底部螺栓同时也是接地柱。 5） 对于圆柱形电容器，应该使用软线连接，不能使用铜排直接压在引出端上，这样 可能会导致防爆装置失灵。
木箱
运输方式 Transport
质保期 Warranty period
一年
产品货期 Delivery
电容器的作用
补偿电网中的感性无功功率，提高功率因数，降低线损，提高变压器的利用率。
稳定母线电压，提高供电系统的稳定性。
安装在用电设备附近进行就地补偿，起到节电、稳定电压的作用。
用于无源滤波装置中，滤除或抑制谐波，改善供电质量。
高原型≤4000m
序号
1 2 3
结构代码
A1 A2 A3
外壳
马口铁 （椭圆、方形）
结构代码说明
描述 形状 椭圆 小方形 大方形
引出端 螺栓
螺栓、内螺纹 螺栓、内螺纹
备注
BSMJ 小容量 分补小容量、相间补偿 BSMJ、H-BSMJ、相间补偿
第5页
低压电力电容器系列

4
A4
额定电压：0.18～0.525 额定容量：15～40KVar 冷轧钢板喷塑外壳，螺栓引出 端，纯干式。
普通补偿/滤波（大容 量）
矿热炉电容器 高原型电容器
第9页
BSMJ-A 低压并联电容器
低压电力电容器系列

用途
补偿低压电网中的感性无功功率，提高功率因数，降低输电线路 损耗。
物流运输 5-7 天
第1页

BSMJ-0.45-5-3 BSMJ-0.45-5-3电容器 5KVAR低压并联电容器

BSMJ-0.45-5-3 BSMJ-0.45-5-3电容器 5KVAR低压并联电容器

BSMJ-0.45-5-3电容器BSMJ-0.45-5-3电容器引言：B:代表系列型号,以它作为产品型号的开头是为了让客户更好的区分电容器的功能,这里的B代表"并联",还有M代表"储能",C代表"串联".S:代表浸渍剂代号,这里的S表示"微晶蜡",还有Z代表"菜籽油",G代表"硅油",其中最常见的还是微晶蜡和菜籽油,市场上使用率最高的还是应当是微晶蜡介质的电容器.MJ:代表介质代号,这个就没什么好说的,基本都一样都是代表金属化聚丙烯薄膜.0.45:代表额定电压,这里的单位是KV,5KV以下的电容器都算是低压电容器,10KV以上的电容器属于高压电容器.5代表额定容量,单位是Kvar,电容量可选的范围一般在1~50,如果对电容容量不了解,可以致电厂家上海昌日电子科技有限公司3:代表相数,就是火线接电柱的数量,一般电压小一点的是都使用单相(1相),电压大一点的都是使用三相(3相),也有特殊的是使用分相(3YN）壹，BSMJ-0.45-5-3电容器适用范围1.1 0.4 系列自愈式低电压并联电容器，适用于标准电压为380V 的低压配电系统，以提高功率因数，降低线路损耗，改善电压质量。

1.2 0.45 系列自愈式低电压并联电容器，适用于标准电压为380V，但电压波动大，或电压偏高的低压配电系统，尤其适宜石油、水泥、冶金等行业，以提高功率因数，减少线损，改善电压质量。

贰，BSMJ-0.45-5-3电容器型号含义B S MJ-0.45-5-3相数额定容量5(KVAR)额定电压（KV）450V介质代号（金属化聚丙烯薄膜）浸渍剂代号（S为石蜡）系列代号（并联电容器）叁，BSMJ-0.45-5-3电容器技术参数表符合标准：GB12747-97，IEC60831-01符合标准：GB12747-2004型号BSMJ-0.45-5-3制造商上海昌日电子科技有限公司额定电压：0.23，0.4，0.415，0.45，0.525，0.69及1.14kV；BSMJ并联电容器外形单元为矩形、椭圆形或圆柱形金属外壳主要作用用于电网提高功率因数，减少无功损耗改善电压质量。

并联电容器各种型号参考

并联电容器各种型号参考

电容器型号列表发自于*&(*%#@西安凯跃电子科技有限公司#@42%%【029********】&……*（一、BFM11/√3-16-1W,BFM11/√3-18-1W高电压并联电容器BFM11/√3-30-1W,BFM11/√3-40-1W高电压并联电容器BFM11/√3-50-1W,BFM11/√3-80-1W高电压并联电容器BFM11/√3-100-1W,BFM11/√3-150-1W高电压并联电容器BFM11/√3-200-1W,BFM11/√3-334-1W高电压并联电容器BFM11-16-1W,BFM11-18-1W高电压并联电容器BFM11-30-1W,BFM11-40-1W高电压并联电容器BFM11-50-1W,BFM11-100-1W高电压并联电容器BFM11-200-1W,BFM11-334-1W高电压并联电容器BFM12-30-1W,BFM12-40-1W高电压并联电容器BFM12-50-1W,BFM12-80-1W高电压并联电容器BFM12-100-1W,BFM12-150-1W高电压并联电容器BFM12-200-1W,BFM12-300-1W高电压并联电容器BFM12-334-1W高电压并联电容器BFM6.3-16-1GW,BFM6.3-18-1GW高电压并联电容器BFM6.3-30-1GW,BFM6.3-40-1GW高电压并联电容器BFM6.3-50-1GW,BFM6.3-100-1GW高电压并联电容器BFM6.3-334-1GW高电压并联电容器BFM10.5-50-1GW,BFM10.5-100-1GW高电压并联电容器BFM10.5-334-1GW高电压并联电容器BFM11/√3-50-1GW,BFM11/√3-100-1GW高电压并联电容器BFM11/√3-200-1GW,BFM11/√3-334-1GW高电压并联电容器BFM11-30-1GW,BFM11-50-1GW高电压并联电容器BFM11-100-1GW高电压并联电容器二、1 BWF BFF BFM BAM 6.6√3-30-1W 6.6/ 3 30 6.58 12 BWF BFF BFM BAM 6.6√3-50-1W 6.6/3 50 10.96 13 BWF BFF BFM BAM 6.3√3-100-1W 6.3 100 8.02 14 BWF BFF BFM BAM 6.3√3-200-1W 6.3 200 16.04 15 BWF BFF BFM BAM 6.3√3-300-1W 6.6/ 3 100 21.92 16 BWF BFF BFM BAM 6.6√3-200-1W 6.6/ 3 200 43.84 17 BWF BFF BFM BAM 6.6√3-300-1W 6.6/ 3 300 65.77 18 BWF BFF BFM BAM 6.3√3-18-1W 6.3 18 1.44 19 BWF BFF BFM BAM 6.3√3-30-1W 6.3 30 2.41 110 BWF BFF BFM BAM 6.3√3-50-1W 6.3 50 4.01 1 300 24.06 111 BWF BFF BFM BAM 10.5√3-18-1W 10.5 18 0.52 112. BWF BFF BFM BAM 10.5√3-1030-1W 10.5 30 0.87 113 BWF BFF BFM BAM 10.5√3-50-1W 10.5 50 1.44 114 BWF BFF BFM BAM 10.5√3-100-1W 10.5 100 2.89 115 BWF BFF BFM BAM 10.5√3-200-1W 10.5 200 5.78 116 BWF BFF BFM BAM 10.5√3-300-1W 10.5 300 8.66 117 BWF BFF BFM BAM 11√3-1.26-1W 11/ 3 16 1.26 118 BWF BFF BFM BAM 11√3-25-1W 11/ 3 25 1.97 1三、1.30 BWF/BFF/BFM/BAM12√3-334-1W 12/√3 334 22.16 12.31 BWF/BFF/BFM/BAM10kV/35kV 11-30-1W 11 30 0.79 13.32 BWF/BFF/BFM/BAM√11-50-1W 11 50 1.32 14.33 BWF/BFF/BFM/BAM√11-100-1W 11 100 2.63 15.34 BWF/BFF/BFM/BAM√11-150-1W 11 150 3.95 16.35 BWF/BFF/BFM/BAM√11-200-1W 11 200 5.26 17.36 BWF/BFF/BFM/BAM√11-300-1W 11 300 7.89 18.37 BWF/BFF/BFM/BAM√11-334-1W 11 334 8.79 19.38 BWF/BFF/BFM/BAM√12-30-1W 12 30 0.66 110.39 BWF/BFF/BFM/BAM√12-50-1W 12 50 1.11 111.40 BWF/BFF/BFM/BAM√12-100-1W 12 100 2.21 112.41 BWF/BFF/BFM/BAM√12-150-1W 12 150 3.32 113.42 BWF/BFF/BFM/BAM√12-200-1W 12 200 4.42 114.43 BWF/BFF/BFM/BAM√12-300-1W 12 300 6.63 115.44 BWF/BFF/BFM/BAM12-334-1W 12 334 7.38 1四、1.32 BWF BFF BFM BAM 11-50-1W 11 50 1.32 12.33 BWF BFF BFM BAM 11-100-1W 11 100 2.63 13.34 BWF BFF BFM BAM 11-150-1W 11 150 3.95 14.35 BWF BFF BFM BAM 11-200-1W 11 2005.26 15.36 BWF BFF BFM BAM 11-300-1W 11 300 7.89 16.37 BWF BFF BFM BAM 11-334-1W 11 334 8.79 17.38 BWF BFF BFM BAM 12 -30-1W 12 30 0.66 18.39 BWF BFF BFM BAM 12-50-1W 12 50 1.11 19.40 BWF BFF BFM BAM 12-100-1W 12 100 2.21 141 BWF BFF BFM BAM 12-150-1W 12 150 3.32 142 BWF BFF BFM BAM 12-200-1W 12 200 4.42 143 BWF BFF BFM BAM 12-300-1W 12 300 6.63 144 BWF BFF BFM BAM 12-334-1W 12 334 7.38 1五、BWF BFF BFM BAM11-4-3DW 11 4 0.11 3BWF BFF BFM BAM11-14-3DW 11 14 0.37 3 BWF BFF BFM BAM11-20-3DW 11 20 0.53 3 BWF BFF BFM BAM11-30-3DW 11 30 0.79 3 BWF BFF BFM BAM 11-50-3DW 11 50 1.32 3 BWF BFF BFM BAM 11-100-3DW 11 100 2.63 3 BWF BFF BFM BAM 11-120-3DW 11 120 3.16 3 BWF BFF BFM BAM 11-150-3DW 11 150 3.95 3 BWF BFF BFM BAM 11-200-3DW 11 200 5.26 3 BWF BFF BFM BAM 11-250-3DW 11 250 6.58 3 BWF BFF BFM BAM 11-300-3DW 11 300 7.89 3 BWF BFF BFM BAM 12-50-3DW 12 50 1.11 3 BWF BFF BFM BAM 12-100-3DW 12 100 2.21 3 BWF BFF BFM BAM 12-150-3DW 12 150 3.32 3 BWF BFF BFM BAM 12-200-3DW 12 200 4.42 3BWF BFF BFM BAM 12-300-3DW 12 300 6.63 3六、高压并联电容BFF11-30-1W 高压并联电容国产BFF11-30-1W高压并联电容BFF11-50-1W 高压并联电容国产BFF11-50-1W高压并联电容BFF11-100-1W 高压并联电容国产BFF11-100-1W高压并联电容BFF11-150-1W 高压并联电容国产BFF11-150-1W高压并联电容BFF11-200-1W 高压并联电容国产BFF11-200-1W高压并联电容BFF11-300-1W 高压并联电容国产BFF11-300-1W高压并联电容BFF12-30-1W 高压并联电容国产BFF12-30-1W高压并联电容BFF12-50-1W 高压并联电容国产BFF12-50-1W高压并联电容BFF12-100-1W 高压并联电容国产BFF12-100-1W高压并联电容BFF12-150-1W 高压并联电容国产BFF12-150-1W高压并联电容BFF12-200-1W 高压并联电容国产BFF12-200-1W高压并联电容BFF12-300-1W 高压并联电容国产BFF12-300-1W高压并联电容BFF12-334-1W 高压并联电容国产BFF12-334-1W高压并联电容BFM6.6√3-30-1W 高压并联电容国产BFM6.6√3-30-1W 高压并联电容BFM6.6√3-50-1W 高压并联电容国产BFM6.6√3-50-1W 高压并联电容BFM6.6√3-200-1W 高压并联电容国产BFM6.6√3-200-1W 高压并联电容BFM6.6√3-300-1W 高压并联电容国产BFM6.6√3-300-1W 高压并联电容BFM6.3-200-1W 高压并联电容国产BFM6.3-200-1W高压并联电容BFM6.3-18-1W 高压并联电容国产BFM6.3-18-1W高压并联电容BFM6.3-30-1W 高压并联电容国产BFM6.3-30-1W高压并联电容BFM6.3-50-1W 高压并联电容国产BFM6.3-50-1W高压并联电容BFM6.3-100-1W 高压并联电容国产BFM6.3-100-1W高压并联电容BFM6.3-300-1W 高压并联电容国产BFM6.3-300-1W高压并联电容BFM10.5-18-1W 高压并联电容国产BFM10.5-18-1W高压并联电容BFM10.5-30-1W 高压并联电容国产BFM10.5-30-1W高压并联电容BFM10.5-50-1W 高压并联电容国产BFM10.5-50-1W高压并联电容BFM10.5-100-1W 高压并联电容国产BFM10.5-100-1W高压并联电容BFM10.5-200-1W 高压并联电容国产BFM10.5-200-1W。

BSMJ0.4-20-3

BSMJ0.4-20-3

小方形
内螺纹
智能单元
5
A5
长方形
内螺纹
智能一体式单元
6
B1
铝
圆柱型
压接式
BSMJ、ASMJ
7
B2
（圆柱形）
圆柱形
螺栓
BSMJ、ASMJ、H-BSMJ
8
C1
冷轧钢板
箱式 1
螺栓
BKMJ、高原型
9
C2
（箱式）
箱式 2
螺栓
超大容量、矿热炉电容器
尊敬的客户： 欢迎选用上海民恩电气有限公司生产的低压电力电容器。为了使我们的产品和服务为您带来更大
第7页
3. 运行及维护
低压电力电容器系列

a) 请确保电容器在技术参数（第二条）规定的条件下运行，否则会影响电容器的使用寿 命或造成电容器失效。
b) 电容器通电前及通电运行 1 个月后，应停电检查接线是否牢固可靠。 c) 例行检查维护：检查电容器接线是否松动、外壳有无变形。在粉尘大的场合需要定期 清理引出端上粉尘。
高原型≤4000m
序号
1 2 3
结构代码
A1 A2 A3
外壳
马口铁 （椭圆、方形）
结构代码说明
描述 形状 椭圆 小方形 大方形
引出端 螺栓
螺栓、内螺纹 螺栓、内螺纹
备注
BSMJ 小容量 分补小容量、相间补偿 BSMJ、H-BSMJ、相间补偿
第5页
低压电力电容器系列

4
A4
马口铁
螺纹
（椭圆、
螺栓、内
3 A3
大方形
方形）
螺纹
4 A4
小方形 内螺纹
5 A5
长方形 内螺纹
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

图号 图1 图1 图2 图2 图2 图2 图3 图1 图1 图1 图1 图1
G
G-010
电力电子及其它电器类
序号 型号规格
13
BZMJ 0.4-10-3
14
BZMJ 0.4-12-3
15
BZMJ 0.4-14-3
16
BZMJ 0.4-15-3
17
BZMJ 0.4-16-3
18
BZMJ 0.4-18-3
3 正常工作条件和安装条件
3.1 环境空气温度：-25℃~+50℃ (-25/C)。 注：可为用户定制用于低温环境-40℃~+50℃的产品。 3.2 相对湿度：40℃时≤50%，20℃时≤90%。 3.3 海拔高度：≤2000m。 3.4 环境条件：无有害气体和蒸汽，无导电性或爆炸性尘埃，无剧烈的机械振动。
额定电流(A) 14.4 17.3 20.2 21.7 23.1 26.0 28.9 36.1 43.3 57.7 72.2 86.6 3.8 6.4 7.7 9.6 10.3 12.8 15.4 18.0 19.2 20.5 23.1 25.7 32.1 38.5 51.3 64.2 77.0 5.5 11.0 16.5 22.0 27.5 33.0 44.0 55.0 66.0 4.2 8.4 12.6 16.7 20.9 25.1 33.5 41.8 50.2 5.1 7.6 10.8 14.4 21.7 28.9 43.3
电力电子及其它电器类
BZMJ
系列自愈式低电压并联电容器
1 适用范围
BZMJ系列自愈式低电压并联电容器适用于额定电压1000V及以下工频交流电力系统中，作提高功率 因数、改善电压质量之用。
执行标准：IEC60831-1996，GB/T12747-2004。
2 型号及含义
B Z MJ □ □-□-□
相数 额定容量(kvar) 额定电压(kV) 2(表示内装限涌流电抗器) 介质代号(金属化聚丙烯薄膜) 浸渍剂代号(Z为菜籽油) 系列代号(B表示并联电容器)
19
BZMJ 0.4-20-3
20
BZMJ 0.4-25-3
21
BZMJ 0.4-30-3
22
BZMJ 0.4-40-3
23
BZMJ 0.4-50-3
24
BZMJ 0.4-60-3
25
BZMJ 0.45-3-3
26
BZMJ 0.45-5-3
27
BZMJ 0.45-6-3
28
BZMJ 0.45-7.5-3
续上表
图号 图1 图1 图1 图1 图1 图1 图1 图2 图2 图3 图3 图3 图1 图1 图1 图1 图1 图1 图1 图1 图1 图1 图1 图1 图2 图2 图3 图3 图3 图1 图1 图1 图1 图2 图2 图3 图3 图3 图1 图1 图1 图1 图2 图2 图3 图3 图3 图1 图2 图2* 图2* 图2* 图3* 图3*
7 订货须知
7.1 用户须提供产品额定电压，额定容量，相数等参数。 7.2 用户尽量提供使用场所的一些特征。
例如：BZMJ 0.4-30-3 10台。 订货BZMJ系列，额定电压为400V，额定容量为30kvar，相数为3相的电容器，10台。
G-013
4 主要参数及技术性能
（分相补偿）
4.1 主要技术参数 4.1.1 额定电压：(0.23～1.0)kV，AC。 4.1.2 额定频率：50Hz或60Hz。 4.1.3 额定容量：(1～60)kvar。 4.1.4 电容偏差：-5%～+10%。 4.1.5 介质损耗角正切值：≤0.0015。 4.1.6 最高允许过电压：1.1UN。 4.1.7 最大允许过电流：1.3IN。 4.1.8 自放电特性：电容器施加 2 UN直流电压，断开电源3min内，剩余电压降至75V或以下。 4.2 主要产品型号规格及数据表
39
ቤተ መጻሕፍቲ ባይዱ
BZMJ 0.45-40-3
40
BZMJ 0.45-50-3
41
BZMJ 0.45-60-3
42
BZMJ 0.525-5-3
43
BZMJ 0.525-10-3
44
BZMJ 0.525-15-3
45
BZMJ 0.525-20-3
46
BZMJ 0.525-25-3
47
BZMJ 0.525-30-3
48
BZMJ 0.525-40-3
49
BZMJ 0.525-50-3
50
BZMJ 0.525-60-3
51
BZMJ 0.69-5-3
52
BZMJ 0.69-10-3
53
BZMJ 0.69-15-3
54
BZMJ 0.69-20-3
55
BZMJ 0.69-25-3
56
BZMJ 0.69-30-3
57
BZMJ 0.69-40-3
序号 型号规格
1
BZMJ 0.23-5-3
2
BZMJ 0.23-6-3
3
BZMJ 0.23-7.5-3
4
BZMJ 0.23-10-3
5
BZMJ 0.23-12-3
6
BZMJ 0.23-15-3
7
BZMJ 0.23-20-3
8
BZMJ 0.4-3-3
9
BZMJ 0.4-5-3
10
BZMJ 0.4-6-3
11
BZMJ 0.4-7.5-3
12
BZMJ 0.4-8-3
额定电压(kV) 0.23 0.23 0.23 0.23 0.23 0.23 0.23 0.4 0.4 0.4 0.4 0.4
额定容量(kvar) 5 6 7.5 10 12 15 20 3 5 6 7.5 8
额定频率(Hz) 50 50 50 50 50 50 50 50 50 50 50 50
注：1、单相产品外形安装尺寸与同规格三相产品相同(如BZMJ0.4-15-3与BZMJ0.4-15-1相同）。 2、标注“*”号的产品为用于分相补偿的四端子产品，其中孤立的端子接中性点。 3、本公司可为用户定做其它规格产品，如有特殊要求，请协商订货。
外壳高度H(mm) 140 190 190 190 190 220 220 220 250 250 315 315 95 95 120 120 120 140 190 190 190 190 220 220 220 250 250 315 315 95 140 190 220 220 250 250 315 315 95 140 190 220 220 250 250 315 315 220 250 195 220 250 315 315
额定电容(μF) 199 239 279 298 318 358 398 497 597 796 995 1194 47 79 94 118 126 157 189 220 236 252 283 314 393 472 629 786 943 58 115 173 231 289 346 462 577 693 33 67 100 134 167 201 267 334 401 25 37 149 199 298 398 597
25 25
H
30
7×10长腰孔
178 206 224
70
78
图2
G-012
电力电子及其它电器类
图3
28 28
37
H
50 70 78
7×10长腰孔
260 288 306
安装说明： a.将安装脚平面朝下，沿外壳底部滚边处插入，卡接到位； b.把装配好安装脚的电容器固定在需要安装的场所。 c.运输环境恶劣，塑料安装脚容易损坏的请联系订制“铁安装脚”(30KVar以上)。
严重的环境下，请提升电容器电压等级。(常见的谐波源有：变频器、直流整流器、逆变器、电解电 镀设备、中频炉、电弧炉等) b.在电动机固定连接并联电容器时，建议按电容器电流小于电动机空载电流90%来选配电容器。 c.在变压器空载时，应使电容器退出运行。 5.2.3 系统中装并联电容器时，应选用能限制流涌及不重燃的专用开关、接触器、电子复合开关及过流
58
BZMJ 0.69-50-3
59
BZMJ 0.69-60-3
60
BZMJ 1.14-10-3
61
BZMJ 1.14-15-3
62
BZMJ 0.4-7.5-3YN
63
BZMJ 0.4-10-3YN
64
BZMJ 0.4-15-3YN
65
BZMJ 0.4-20-3YN
66
BZMJ 0.4-30-3YN
额定频率(Hz) 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50
额定电容(μF) 301 361 451 602 722 903 1203 60 99 119 149 159
额定电流(A) 12.5 15.1 18.8 25.1 30.1 37.7 50.2 4.3 7.2 8.7 10.8 11.5
外壳高度H(mm) 190 220 195 220 250 250 315 95 95 120 120 120
29
BZMJ 0.45-8-3
30
BZMJ 0.45-10-3
31
BZMJ 0.45-12-3
32
BZMJ 0.45-14-3
33
BZMJ 0.45-15-3
