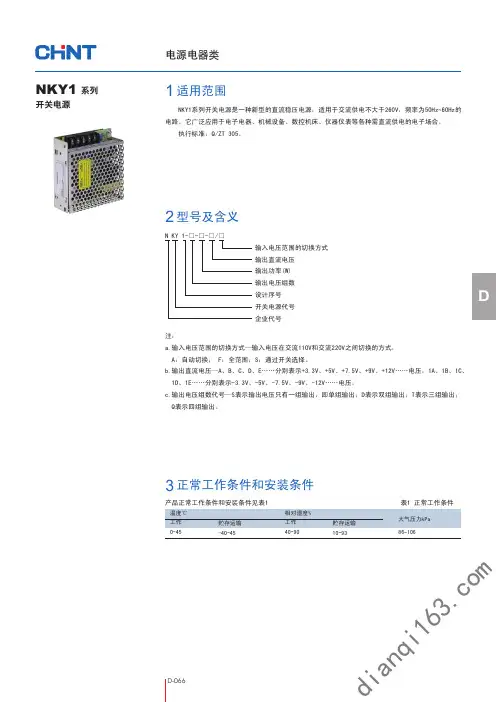

正泰电器低压电器选型手册

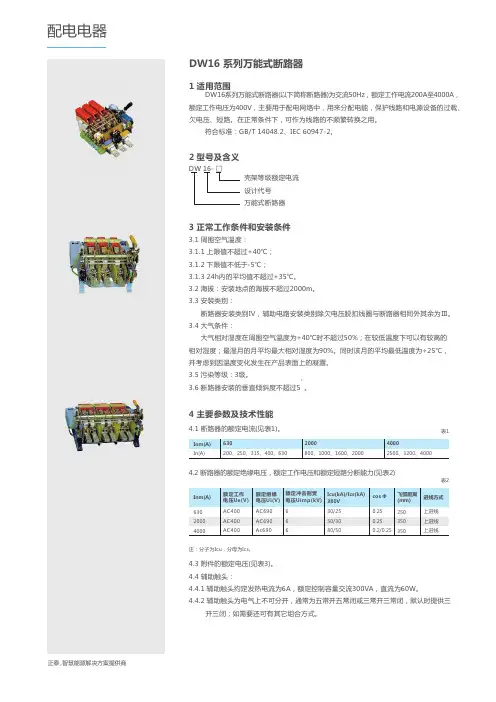

DW16系列万能式断路器(以下简称断路器)为交流50Hz，额定工作电流200A至4000A，额定工作电压为400V，主要用于配电网络中，用来分配电能，保护线路和电源设备的过载、欠电压、短路。

在正常条件下，可作为线路的不频繁转换之用。

符合标准：GB /T 14048.2、IEC 60947-2。

1 适用范围DW16 系列万能式断路器DW 16-□壳架等级额定电流 设计代号 万能式断路器3.1 周围空气温度：3.1.1 上限值不超过+40℃；3.1.2 下限值不低于-5℃；3.1.3 24h内的平均值不超过+35℃。

3.2 海拔：安装地点的海拔不超过2000m。

3.3 安装类别：断路器安装类别Ⅳ，辅助电路安装类别除欠电压脱扣线圈与断路器相同外其余为Ⅲ。

3.4 大气条件：大气相对湿度在周围空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%。

同时该月的平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。

3.5 污染等级：3级。

3.6 断路器安装的垂直倾斜度不超过5 。

4.1 断路器的额定电流(见表1)。

4.2 断路器的额定绝缘电压，额定工作电压和额定短路分断能力(见表2)注：分子为Icu，分母为Ics。

4.3 附件的额定电压(见表3)。

4.4 辅助触头：4.4.1 辅助触头约定发热电流为6A，额定控制容量交流300VA，直流为60W。

4.4.2 辅助触头为电气上不可分开，通常为五常开五常闭或三常开三常闭，默认时提供三 开三闭；如需要还可有其它组合方式。

2 型号及含义3 正常工作条件和安装条件4 主要参数及技术性能。

表1表2注：附件额定控制电源电压(Us)、额定工作电压(Ue)。

表45.1 型式和分类：5.1.1 按用途分：配电用；5.1.2 按传动装置分：a.手柄直接传动(Inm≤2000A)；b.杠杆传动(Inm≤2000A)；c.电动机传动(Inm>630A)。

NWK-G 系列智能型无功补偿控制器使用说明书一、简介NWK-G 系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。

NWK1-G 型（开孔尺寸为本113×113mm ）,NWK2-G 型（开孔尺寸为162×102），输出路数各有4、6、8、10路四种规格。

本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。

依据JB/T9663-1999国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。

二、功能特点1、采用国外先进芯片，增加了断电记忆功能。

即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。

2、LED 数字显示电网功率因素，显示范围：滞后（0.00~0.99），超前（0.00~0.99）。

3、通过面板三个功能键能完成数字显示COS φ设定值，延时设定值，过压设定值的设定。

简明的人机对话，使操作极为方便。

4、当电网电压超过本机过压设定值时，COS φ表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。

5、判别取样电流极性（自动识别极性），并自动转换。

给安装调试使用带来极大方便。

6、当取样讯号线开路或无输入取样电流信号时，本机数字COS φ自动显示 。

7、输出动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。

8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。

9、有超前、滞后、过压、欠流LED 指示灯指示。

LED 提示编程输入。

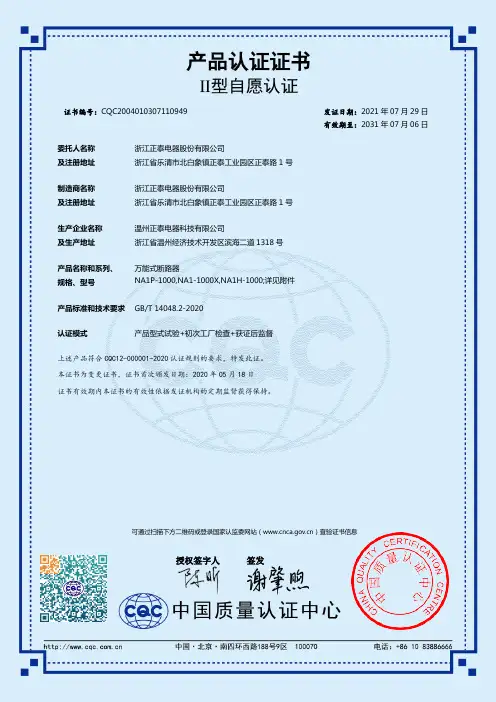

可通过扫描下方二维码或登录国家认监委网站（ ）查验证书信息授权签字人 签发证书编号：CQC2004010307110949发证日期：2021年07月29日有效期至：2031年07月06日委托人名称及注册地址浙江正泰电器股份有限公司 浙江省乐清市北白象镇正泰工业园区正泰路1号制造商名称及注册地址浙江正泰电器股份有限公司 浙江省乐清市北白象镇正泰工业园区正泰路1号生产企业名称及生产地址温州正泰电器科技有限公司 浙江省温州经济技术开发区滨海二道1318号产品名称和系列、规格、型号万能式断路器 NA1P-1000,NA1-1000X,NA1H-1000;详见附件产品标准和技术要求 GB/T 14048.2-2020认证模式产品型式试验+初次工厂检查+获证后监督 上述产品符合CQC12-000001-2020认证规则的要求，特发此证。

本证书为变更证书，证书首次颁发日期：2020年05月18日证书有效期内本证书的有效性依据发证机构的定期监督获得保持。

证书编号：CQC2004010307110949第1页共2页本证书及附件应同时使用，信息查验说明见证书页纸号：型号: NA1P-1000,NA1-1000X,NA1H-1000;型号解释详见附件;额定冲击耐受电压(Uimp):12kV;额定绝缘电压(Ui):1000V;额定工作电压(Ue): AC400V, AC690V;额定电流(In): 200A,400A,630A,800A,1000A;过电流脱扣器类型:电子式;额定运行短路分断能力(Ics): Ics=30kA(AC400V), 20kA(AC690V);额定极限短路分断能力(Icu): Icu=42kA(AC400V), 25kA(AC690V) ;额定短时耐受电流(Icw): Icw=30kA/1s(AC400V), 20kA/1s(AC690V);选择性类别: B;极数: 3P, 4P ;适用于隔离;配用的辅助触头: 4NO4NC, 6NO6NC;Ith: 6A;AC-15: Ue/Ie: AC400V/0.25A,AC230V/1.3A;DC-13: Ue/Ie: DC220V/0.27A,DC110V/0.55A证书编号：CQC2004010307110949第2页共2页本证书及附件应同时使用，信息查验说明见证书页纸号：型号解释：。

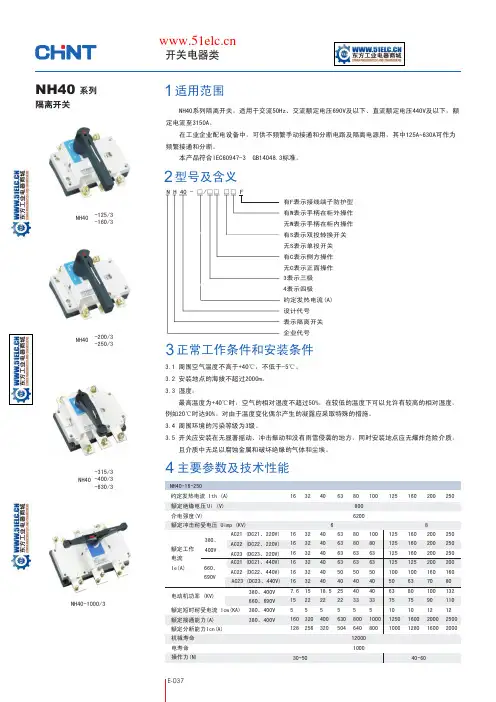

隔离开关12适用范围 NH40 NH40系列隔离开关，适用于交流50Hz、交流额定电压690V及以下、直流额定电压440V及以下，额定电流至3150A。

在工业企业配电设备中，可供不频繁手动接通和分断电路及隔离电源用，其中125A 630A可作为~频繁接通和分断。

本产品符合IEC60947-3 GB14048.3标准。

型号及含义N H 40 - □/□□ □□ F 有F表示接线端子防护型有W表示手柄在柜外操作 无W表示手柄在柜内操作 有S表示双投转换开关 无S表示单投开关 有C表示侧方操作 无C表示正面操作 3表示三极 4表示四极 约定发热电流(A) 设计代号 表示隔离开关 企业代号4主要参数及技术性能3正常工作条件和安装条件3.1 周围空气温度不高于+40℃，不低于-5℃。

3.2 安装地点的海拔不超过2000m。

3.3 湿度： 最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%。

对由于温度变化偶尔产生的凝露应采取特殊的措施。

3.4 周围环境的污染等级为3级。

3.5 开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方，同时安装地点应无爆炸危险介质， 且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。

-125/3-160/3NH40-200/3-250/3NH40-315/3-400/3-630/3NH40NH40-1000/3NH40-16250~约定发热电流 Ith (A)额定绝缘电压Ui (V)1632638010012516020025040800系列E5安装方式如图示，柜外操作需加装长轴，要求装在面(门)板上的手柄(轴)和长轴同轴(对准)。

否则，柜门不易开闭及操作费力，并导致操作机构损坏。

按照产品至门板的安装距离、并加上轴伸入手柄的长(约30毫米)确定轴的长度。

NH40-1250/3NH40-160/4-125/4NH40-16100/4~约定发热电流 Ith (A)额定绝缘电压Ui (V)315400100012501600200025003150630800NH40-3153150~NH40-1600/3NH40-160/3F-125/3F-200/3F-250/3F安装方式NH40-250/4W6外形与安装尺寸 6.1 63A 100A隔离开关外形与安装尺寸~柜外操作手柄面板安装尺寸图NH40-63A 100A ~6.2 125A 630A隔离开关外形与安装尺寸 ~NH40-250/4-200/4NH40-315/4NH40-400/4柜外操作手柄面板安装尺寸图EC 130130130130145145145145195195195195195195 E 93939393103103103103135135135135135135U 115115115115142142142142205205220205205220 Z 355460~355460~355460~355460~365470~365470~365470~365470~440555~440555~440555~440555~440555~440555~NH40-XX NH40-XX/W外形与安装尺寸(mm)NH40柜内操作及NH40柜外隔离开关安装尺寸125A/3160A/3125A/4160A/4200A/3250A/3200A/4250A/4315A/3400A/3630A/3315A/4400A/4630A/4J 120150160210210210210270270270150120160210D 2735505050505050273527273535φ5.56.57777775.56.55.55.56.56.5K 6590140140140140140140659065659090P 3650656565656565365036365050R 1820253532403532401825202525Y 24242424 25373737373737252525A 140170180230230290170140180230230230290290 B 135170240260240260135170135135170170240240规格 电流 规格电流NH40-XX NH40-XX/W 外形与安装尺寸(mm)NH40柜内操作及NH40柜外隔离开关安装尺寸1000A/31250A/31600A/31000A/41250A/41600A/4U 240246246240246246 B 316356356316356356 R 607080607080N 203535203535 6.3 1000A 1600A隔离开关外形与安装尺寸~ C 240240240240240240Y 484848484848A 378498378378498498J 353473353353473473NH40-630/4NH40-1000/4NH40-1250/4NH40-125/4FNH40-1600/4NH40-160/4FNH40-200/4FNH40-250/4F F 135135135135135135135135160160160160160160G 545479796060110110848484144144144S 85858585110110110110160160160160160160M 888810101010121212121212V 3233313244443838535053484548H 8585858585858585105105105105105105联接板1250A/1600A 柜外操作手柄面板安装尺寸图G 192.5192.5192.5252.5252.5252.5O 354040354040NH40-3150/3NH40柜内操作及NH40柜外隔离开关安装尺寸规格电流NH40-XX NH40-XX/W 外形与安装尺寸(mm)2000A/32500A/33150A/32000A/42500A/43150A/4 A 378378378498498498 C 374374374374374374J 353353353473473473N 404050404050 O 404050404050Y 808080808080Y1--230--230B 450450510450450510 6.4 2000A 3150A隔离开关外形与安装尺寸~NH40-2000/4NH40-250/4CS 6.5 NH40-161600/C 及 NH40-161600/CS安装尺寸~~NH40-16100/4CS~柜外操作手柄面板安装尺寸图R 80801208080120柜外操作手柄面板安装尺寸图ENH40侧方操作及NH40双投转换隔离开关安装尺寸NH40-XX/C NH40-XX/CS外形与安装尺寸(mm)A 290295295290325325335335385385430430430490490490580580580700700700A1170192192170222222232232282282298298298358358358472472472592592592C 135155155135155155176176176176233233233233233233280280280280280280V 20312920312937373737484848484848787878787878M 68868810101010121212121212121212121212C1185235235185235235260260260260335335335335335335424424424424424424 D 85858585858585858585105105105105105105105105105105105105Z 360465~410515~410515~360465~410515~410515~430535~430535~430535~430535~515630~515630~515630~515630~515630~515630~605720~605720~605720~605720~605720~605720~253253253253253Y1901221229012212214814814814819619619619619619625384848484108108108108108Y 395858395858676767671088484NH40-1250/3CSNH40-2000/3CSNH40-3150/3CS 6.6 NH40-20003150/C 及 NH40-20003150/CS安装尺寸~~NH40侧方操作及NH40双投转换隔离开关安装尺寸规格NH40-XX/C NH40-XX/CS外形与安装尺寸(mm)A 580580580700700700A1472472472592592592U 390390435390390435O 404050404050N 404050404050R 808012080801202000A/3电流2500A/33150A/32000A/42500A/43150A/4B 450450510450450510J 353353353473473473Y 808080808080Y1420420420420420420NH40-1600/3CS规格125A/3125A/4200A/3315A/3630A/3315A/4630A/41000A/31250A/31000A/4电流200A/4160A/3160A/4250A/3250A/41600A/31600A/4400A/3400A/41250A/416100A/3~16100A/4~135135170240260240260316356356316356356B 170135135170170240240107107120150160210210270270353353473473J 2101201501602103534732102701161169595115180180180180220220220220220K 1159595115115220180180848477799991111111111L 7777711997729.529.529.5N 29.529.529.529.529.5434343434343505050505050252536365065656565120120120120120P 503636505012065653030115115205220205220240246246240246246U 1151151421421421422052059090柜外操作手柄面板安装尺寸图2000、2500A 2000、2500A 1818253240324060706080R 2520202525803535141470Z1440545~480595~480595~440545~480595~480595~510615~510615~510615~510615~620735~620735~620735~620735~620735~620735~750865~750865~750865~750865~750865~750865~F 135135135135135135135135135135160160160160160160165165165165165165Y2--230--230。

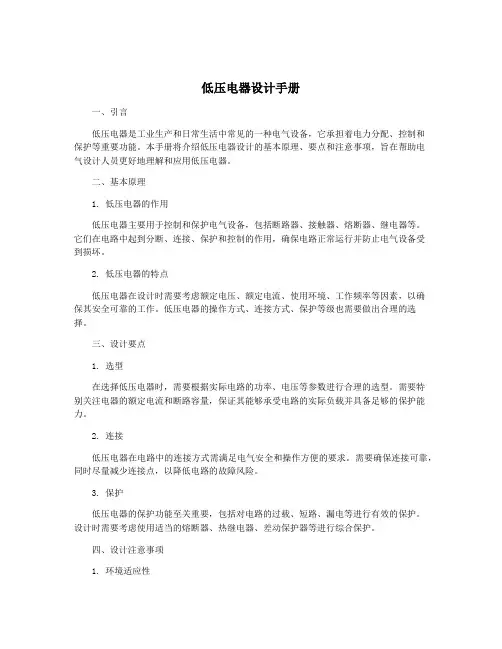

低压电器设计手册一、引言低压电器是工业生产和日常生活中常见的一种电气设备，它承担着电力分配、控制和保护等重要功能。

本手册将介绍低压电器设计的基本原理、要点和注意事项，旨在帮助电气设计人员更好地理解和应用低压电器。

二、基本原理1. 低压电器的作用低压电器主要用于控制和保护电气设备，包括断路器、接触器、熔断器、继电器等。

它们在电路中起到分断、连接、保护和控制的作用，确保电路正常运行并防止电气设备受到损坏。

2. 低压电器的特点低压电器在设计时需要考虑额定电压、额定电流、使用环境、工作频率等因素，以确保其安全可靠的工作。

低压电器的操作方式、连接方式、保护等级也需要做出合理的选择。

三、设计要点1. 选型在选择低压电器时，需要根据实际电路的功率、电压等参数进行合理的选型。

需要特别关注电器的额定电流和断路容量，保证其能够承受电路的实际负载并具备足够的保护能力。

2. 连接低压电器在电路中的连接方式需满足电气安全和操作方便的要求。

需要确保连接可靠，同时尽量减少连接点，以降低电路的故障风险。

3. 保护低压电器的保护功能至关重要，包括对电路的过载、短路、漏电等进行有效的保护。

设计时需要考虑使用适当的熔断器、热继电器、差动保护器等进行综合保护。

四、设计注意事项1. 环境适应性低压电器在设计时需要考虑其使用环境，包括温度、湿度、腐蚀性等因素。

需要选择符合环境要求的防护等级和材料，确保设备能够在恶劣环境下正常工作。

2. 安全标准低压电器设计需符合相关的电气安全标准和规范要求，以保证设备在使用过程中不会对人身和财产造成损害。

3. 设备可靠性在设计低压电器时，需要保证设备的可靠性和稳定性。

合理使用负载开关测试、漏电动作试验等手段，确保电器的性能满足设计要求。

五、结语低压电器设计在电气系统中扮演着重要的角色，其合理、安全的设计对电气系统的稳定运行和设备保护起着至关重要的作用。

通过本手册的介绍，希望能够对电气设计人员在进行低压电器设计时有所帮助，为电气系统的安全可靠运行提供一定的参考依据。

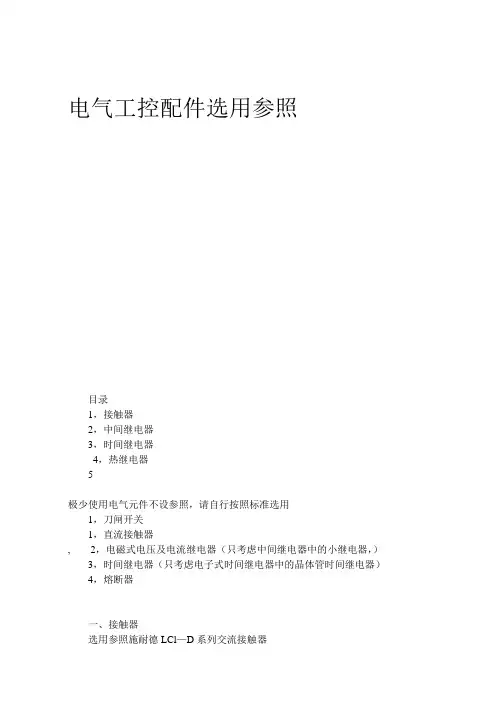

电气工控配件选用参照目录1，接触器2，中间继电器3，时间继电器4，热继电器5极少使用电气元件不设参照，请自行按照标准选用1，刀闸开关1，直流接触器, 2，电磁式电压及电流继电器（只考虑中间继电器中的小继电器，）3，时间继电器（只考虑电子式时间继电器中的晶体管时间继电器）4，熔断器一、接触器选用参照施耐德LCl—D系列交流接触器交流接触器LCl-D系列交流接触器LCl-D系列交流接触器、IAI-D系列辅助触头组、IA2-D与LA3-D系列空气延时头、LC2-D系列机械联锁交流接触器LCl-D系列交流接触器适用于交流50Hz或60Hz，电压至660V电流至80A以下的电路，供远距离接通与分断电路及频繁起动、控制交流电动机，接触器还可组装积木式辅助触头组、空气延时头、机械联锁机构等附件，组成延时接触器、机械联锁接触器、星三角起动器，并且可以和LRl-D系列热继电器直接插接安装组成电磁起动器。

型号含义：用于星三角启动用4．中间继电器 三、时间继电器 四、热继电器1．JR20系列热继电器 JR20系列热继电器是一种双金属片式热继电器，在电力线路中用于长期或间断工作的一般交流电动机的过载保护，并且能在三相电流严重不平衡时起保护作用。

JR20系列热继电器的结构为立体布置，一层为结构，另一层为主电路。

前者包括整定电流调节凸轮、动作脱扣指示、复位按钮及断开检查按钮。

JR20系列热继电器的规格、整定电流范围见表1-34。

JR20系列热继电器的动作特性及温度补偿性能见表1-35。

JR20系列热继电器的复位性能见表1-36。

LR1-D系列热继电器与LC1-D系列交流接触器插接组成电磁起动器。

LR1-D系列热继电器技术数据见表1-39。

,六、低压断路器微型断路器施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为1---------识别号C65------序列代号N--------分断能力，N为6000A，H为10000A，L为15kAC--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A 2P-------极数，有1、2、3、4极VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mASD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。

B50/60Hz B7C7E7F7G7M7U7Q7N7R7T7S7X7Y7D7P7V7空气延时头机械联锁机构空气延时头辅助触头组限流触头组热继电器5.2 交流磁系统接触器具有体积小、重量轻、功耗小、寿命高、安全可靠等特点；直流磁系统具有功B b.判定F5合格的办法：延时头延时整定在最大值，并连续动作10次，取后5次数据计算其重复误差95(Z)]和75mm[NC1-40(Z)95(Z)] 型标~5.5 NC1-N由两台接触器和机械联锁模块组成，两台接触器为水平安装，联锁模块为侧挂式，安装在两表7A max 47475757778484879696C max 82(116)87(122)95(131)100(138)116(173)116127127(188)122135E max 140.5(174.5)145.5(180.5)153.5(189.5)158.5(196.5)174.5(231.5)174.5174.5185.5(246.5)180.5180.5B max 76768686129129129129129129D max 120.5(154.5)125.5(160.5)133.5(169.5)138.5(176.5)154.5(211.5)154.5154.5165.5(226.5)160.5160.5a 34/3534/354040404040404040b 50/6050/604848105105105105105105Φ4.54.54.54.56.56.56.56.56.56.5型号NC1-09(Z)12(Z)~NC1-18(Z)NC1-25(Z)NC1-32(Z)NC1-4011(Z)6511(Z)~NC1-40046504~NC1-40086508~NC1-8011(Z)9511(Z)~NC1-80049504~NC1-80089508~L 60(95)61(96)70(107)71.6(120)78(135)78(135)7883(140)8383P 10.511.313.214.520202023.523.523.5S 8.610.411.7138.68.68.6121212注：a.L：主回路中，连接母线对地尺寸。

正泰电抗器525v选型手册正泰电抗器525V选型手册第一章：产品概述\n正泰电抗器是一种用于电力系统中的无功补偿设备，主要用于降低电力系统中的谐波和改善功率因数。

本手册将为您介绍正泰电抗器525V系列的选型指南。

第二章：产品特点\n1. 高效节能：正泰电抗器采用先进的材料和设计，具有高效节能的特点，可有效降低系统中的无功损耗。

\n2. 良好的谐波抑制能力：正泰电抗器具有良好的谐波抑制能力，可有效减少谐波对系统设备的影响。

\n3. 可靠性高：正泰电抗器采用优质材料和先进工艺制造，具有良好的可靠性和稳定性。

\n4. 安装方便：正泰电抗器采用模块化设计，安装方便快捷。

第三章：选型指南\n1. 确定需求：在选型之前，需要明确您所需的无功补偿容量和工作电压等参数。

\n2. 选择合适容量：根据实际需求确定所需容量。

一般来说，容量应根据系统的无功功率需求和谐波抑制需求来确定。

\n3. 确定工作电压：根据系统的工作电压确定所需的电抗器额定电压。

正泰电抗器525V系列可适用于525V的工作电压。

\n4. 考虑环境条件：在选型过程中，还需要考虑环境条件，如温度、湿度等因素，以确保电抗器的正常运行。

\n5. 选择合适型号：根据以上参数选择合适的正泰电抗器525V型号。

第四章：安装和维护\n1. 安装前准备：在安装之前，需要确保设备和安装环境符合相关要求，并进行必要的检查和测试。

\n2. 安装步骤：按照正泰电抗器的安装说明进行安装，并确保连接正确可靠。

\n3. 维护保养：定期检查和维护正泰电抗器，包括清洁、紧固连接件、检查温度等。

第五章：常见问题解答\n本章将为您提供一些常见问题的解答，以帮助您更好地使用正泰电抗器525V系列。

第六章：联系我们\n如有任何疑问或需要进一步咨询，请随时联系我们的客户服务团队。

以上是正泰电抗器525V选型手册的简要内容，希望能为您提供一些有用的信息。

如需更详细的内容，请参阅正泰电抗器525V选型手册。

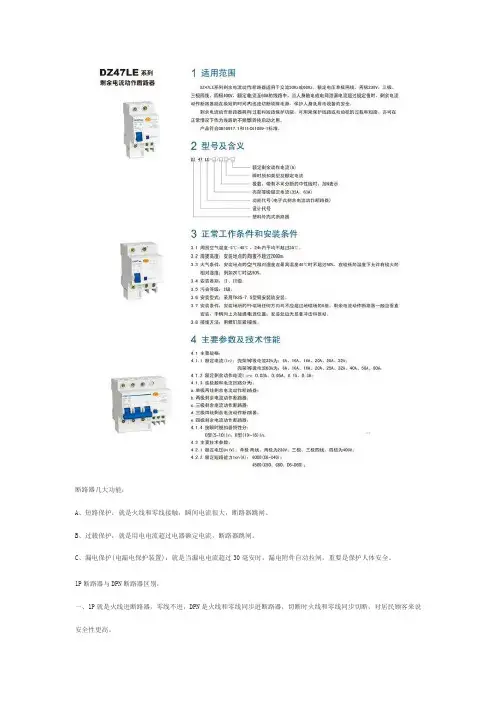

断路器几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。

B、过载保护：就是用电电流超过电器额定电流，断路器跳闸。

C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，重要是保护人体安全。

1P断路器与DPN断路器区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同步进断路器，切断时火线和零线同步切断，对居民顾客来说安全性更高。

二、2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器宽度比1P和DPN断路器宽一倍。

三、漏电保护器：事实上是指带漏电保护装置断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。

断路器（空气开关）极性和表达办法单极1P： 220V 切断火线双极2P： 220V 火线与零线同步切断双极1P+N：220V 相线+中性线同步切断三级3P: 380V 三相线所有切断四级4P： 380V 三相火线一相零线所有切断。

家庭用电路配备办法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W 此计算法以此类推。

1例：一种2P（2匹）空调回路配断路器规格大小为DPN20A，那么她准许通过最大功率就为4400W(220V*20A)。

而一种2匹空调额定功率为W,但考虑到空调启动瞬间功率会突然加大，因此配一种20A断路器(足矣)。

注：断路器大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。

2例：3匹空调应选取多少A空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。

3例：5匹空调应选取多少A空气开关？( 380V电压)750W×5匹=3750W×3倍（冲击电流）=1125W÷380V=29.60≈32A(功率÷电压=安培)安装或施工阐明:1.、按产品阐明书进行安装。

NP2 系列 按钮(安装尺寸D22、D30) NP2系列按钮适用于交流50Hz或60Hz、额定工作电压至415V及直流工作电压至250V 的工业控制电路中，作为电磁起动器、接触器、继电器及其它电气线路的控制之用，带指示灯式按钮还适用于灯光信号指示的场合。

符合标准：GB 14048.5。

1 适用范围2 型号及含义N P 2 - □□□□□□□□□□ □□□尺寸代码为D30应标注φ30，尺寸代码为D22可省略“XXXV LED”表示带灯按钮指示灯电压及光源字母“C”表示头部防护等级IP65，无字母为IP40辅助规格代号(见表4)型式代号(见表4)结构分类：B：金属头；E：塑料头设计序号按钮企业特征代号表1触点电阻机械寿命电寿命≤50mΩ(初始值)平头式、蘑菇头式、带灯式100万次，其它10万次平头式、蘑菇头式、AC50万次，DC20万次，其余10万次。

表2额定绝缘电压Ui(V)约定自由空气发热电流Ith(A)额定工作电压Ue(V)41510380表34 主要参数及技术性能4152502402201251103.1 周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃。

3.2 海拔高度：不超过2000m。

3.3 大气条件：在最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有 较高的相对湿度，例如+20℃时达90%。

对由于温度变化偶尔产生的凝露应采取特殊的措施。

3.4 污染等级：3级。

3.5 安装类别：Ⅱ类。

3.6 无显著摇动、冲击振动和没有雨雪侵袭的地方。

3.7 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。

3.8 安装尺寸和外形尺寸：Φ22的面板安装按钮安装孔直径为Φ22.3 mm，金属头式适用于1mm~6mm厚度的安装面板；塑料头式适用于1mm~4mm厚度的安装面板；Φ30的面板安装按钮安装孔直径为Φ30.5 mm，适用于1mm~3mm厚度的安装面板。

断路器的几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。

B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。

C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。

1P断路器与DPN断路器的区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。

二、2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器的宽度比1P和DPN断路器宽一倍。

三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。

断路器（空气开关）的极性和表示方法切断火线 220V ：1P单极．双极2P： 220V 火线与零线同时切断双极1P+N：220V 相线+中性线同时切断三级3P: 380V 三相线全部切断四级4P： 380V 三相火线一相零线全部切断。

家庭用电路的配置方法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W 此计算法以此类推。

1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。

而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。

注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。

2例：3匹空调应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。

常用低压电器选型手册一、低压电器选型手册的一般原则：1、低压电器的额定电压应不小于回路的工作电压，即Ue≥Ug。

2、低压电器的额定电流应不小于回路的计算工作电流，即Ie≥Ig。

3、设备的遮断电流应不小于短路电流，即Izh≥Ich4、热稳定保证值应不小于计算值。

5、按回路起动情况选择低压电器。

如，熔断器和自动空气开关就需按起动情况进行选择。

二、断路器的选型保护：过载，短路，欠电压一般选型：1、断路器额定电压≥线路额定电压；2、断路器额定电流≥线路计算负荷电流；3、断路器脱扣器额定电流≥线路计算负荷电流；4、断路器极限通断能力≥线路中最大短路电流；5、线路末端单相对地短路电流不小于1.25 倍的自动开关瞬时（或短延时）脱扣整定电流；6、断路器欠电压脱扣器额定电压等于线路额定电压。

1、配电用断路器的选型：1、长延时动作电流整定为导线允许载流量的0.8～1 倍；2、3 倍长延时动作电流整定值的可返回时间不小于线路中最大起动电流的电动机的起动时间；3、短延时动作电流整定值不小于1.1（Ijx+1.35kIedm)。

Ijx 为线路计算负荷电流；k 为电动机起动电流倍数，Iedm 为最大一台电动机额定电流；4、短延时时间按被保护对象的热稳定校验；5、无短延时时，瞬时电流整定值不小于1.1（Ijx+1.35k1kIedm)。

k1 为电动机起动电流的冲击系数，取1.7～2。

如有短延时，则瞬时电流整定值不小于1.1 的下级开关进线端计算短路电流值。

2、电动机保护用自动开关的选型：1、长延时电流整定值＝电动机额定电流；2、6 倍长延时电流整定值的可返回时间≥电动机起动时间；3、鼠笼形瞬时整定电流为 8～15 倍脱扣器额定电流；绕线形瞬时整定电流为 3～6 倍脱扣器额定电流。

3、照明用自动开关的选型：1、长延时电流整定值不大于线路计算负荷电流；2、瞬时电流整定值＝6 倍的线路计算负荷电流。

三、刀开关的选型保护：主要用作隔离开关，不切断故障电流，只能承受故障电流引起的电动力和热效应。

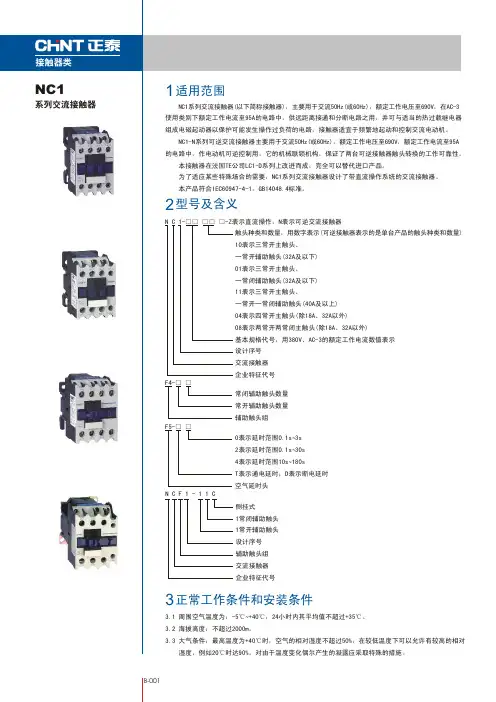

接触器类NC1 系列交流接触器1适用范围NC1系列交流接触器（以下简称接触器），主要用于交流50Hz（或60Hz），额定工作电压至690V,在AC-3 使用类别下额定工作电流至95A的电路中，供远距离接通和分断电路之用，并可与适当的热过载继电器组成电磁起动器以保护可能发生操作过负荷的电路，接触器适宜于频繁地起动和控制交流电动机。

NC1-N系列可逆交流接触器主要用于交流50Hz（或60Hz），额定工作电压至690V,额定工作电流至95A 的电路中，作电动机可逆控制用。

它的机械联锁机构，保证了两台可逆接触器触头转换的工作可靠性。

本接触器在法国TE公司LC1-D系列上改进而成，完全可以替代进口产品。

为了适应某些特殊场合的需要，NC系列交流接触器设计了带直流操作系统的交流接触器。

本产品符合IEC60947-4-1，GB14048.蘇准。

2型号及含义N C 1- □□ □□ □-Z表示直流操作，N表示可逆交流接触器工------- 触头种类和数量，用数字表示（可逆接触器表示的是单台产品的触头种类和数量）10 表示三常开主触头、一常开辅助触头（32A及以下）01 表示三常开主触头、一常闭辅助触头（32A及以下）11 表示三常开主触头、一常开一常闭辅助触头（40A及以上）04 表示四常开主触头（除18A、32A以外）08 表示两常开两常闭主触头（除18A 32A以外）------------ 基本规格代号，用380V AC-3的额定工作电流数值表示---------------- 设计序号------------------ 交流接触器-------------------- 企业特征代号F4- □ □3正常工作条件和安装条件3.1周围空气温度为：-5 C〜+40C, 24小时内其平均值不超过+35C。

3.2海拔高度：不超过2000m3.3大气条件：最高温度为+40C时，空气的相对湿度不超过50%在较低温度下可以允许有较高的相对湿度，例如20C时达90%对由于温度变化偶尔产生的凝露应采取特殊的措施。

接触器类NC1 系列交流接触器1适用范围NC1系列交流接触器（以下简称接触器），主要用于交流50Hz（或60Hz），额定工作电压至690V,在AC-3 使用类别下额定工作电流至95A的电路中，供远距离接通和分断电路之用，并可与适当的热过载继电器组成电磁起动器以保护可能发生操作过负荷的电路，接触器适宜于频繁地起动和控制交流电动机。

NC1-N系列可逆交流接触器主要用于交流50Hz（或60Hz），额定工作电压至690V,额定工作电流至95A 的电路中，作电动机可逆控制用。

它的机械联锁机构，保证了两台可逆接触器触头转换的工作可靠性。

本接触器在法国TE公司LC1-D系列上改进而成，完全可以替代进口产品。

为了适应某些特殊场合的需要，NC系列交流接触器设计了带直流操作系统的交流接触器。

本产品符合IEC60947-4-1，GB14048.蘇准。

2型号及含义N C 1- □□ □□ □-Z表示直流操作，N表示可逆交流接触器工------- 触头种类和数量，用数字表示（可逆接触器表示的是单台产品的触头种类和数量）10 表示三常开主触头、一常开辅助触头（32A及以下）01 表示三常开主触头、一常闭辅助触头（32A及以下）11 表示三常开主触头、一常开一常闭辅助触头（40A及以上）04 表示四常开主触头（除18A、32A以外）08 表示两常开两常闭主触头（除18A 32A以外）------------ 基本规格代号，用380V AC-3的额定工作电流数值表示---------------- 设计序号------------------ 交流接触器-------------------- 企业特征代号F4- □ □3正常工作条件和安装条件3.1周围空气温度为：-5 C〜+40C, 24小时内其平均值不超过+35C。

3.2海拔高度：不超过2000m3.3大气条件：最高温度为+40C时，空气的相对湿度不超过50%在较低温度下可以允许有较高的相对湿度，例如20C时达90%对由于温度变化偶尔产生的凝露应采取特殊的措施。

NA8系列万能式断路器技术特点与优势保护全面，安全可靠创新技术，超强耐用安装便捷，使用灵活工作和环境条件极数额定工作电压Ue(V)额定绝缘电压Ui(V)额定冲击耐受电压Uimp(KV)额定频率(Hz)飞弧距离(mm)适用于隔离污染等级3/4380/400/415、525/660/690、1000/1140 1000/11401250/60GB/T 14048.2、IEC/EN 60947-2 适用 GB/T 14048.1、IEC 60664-1 N:3产品型号额定电流（A）第四极额定电流（A）断路器类型额定极限短路分断能力（kA rms）VAC 50/60Hz额定运行短路分断能力（kA rms）VAC 50/60Hz额定短时耐受电流（kA rms）VAC50/60Hz使用类别闭合容量（kA peak）VAC 50/60Hz接通电流脱扣保护功能（MCR kA rms）分断时间（ms）闭合时间（ms）安装、连接和寿命寿命 C/O 周期连接尺寸（高×宽×深）380/400/415V、690V、1000/1140V380/400/415V、690V、1000/1140V380/400/415V、690V、1000/1140V380/400/415V、690V380/400/415V、690V、1000/1140V免维护免维护3P4P3P4PIcuIcsIcw 1sIcw 3sIcm机械电气水平（标配）垂直混合固定式抽屉式NA8-1600200 400 630 800 1000 1250 1600200 400 630 800 1000 1250 1600N N(415V) (690V)65*（55） 36（30）50（42） 36（25）50（42） 36（25）30 30B143（121） 75.6（63）1020~3030~40415V 690V200001600A：8000 3000≤1250A：10000320×254×250320×324×250351×282×348351×352×348NA8-40001600 2000 2500 3200 40001600 2000 2500 3200 4000H(415V) (690V) (1000/1140V)100 85 50100 85 50100 85 5075 75B220 187 1052620~3030~40415V 690V 1000V/1140V100006000 3000 500396x432x341396x547x341431x435x449431x550x449NA8-2500630 800 1000 1250 1600 2000 2500630 800 1000 1250 1600 2000 2500N H(415V) (690V) （415V） （690V)90 50 85 6580 50 85 6565 50 85 6550 50B176 105 176 1211620~3030~40415V 690V200008000 4000396x370x367396x465x367431.5×375×476431.5×470×476NA8-32001600 2000 2500 32001600 2000 2500 3200N(400V)10010085B2202620~3030~40200008000396x432x341396x547x341431x435x449431x550x4494000 5000 6300 75004000 5000 6300 3750N H440V 690V 440V 690V135 100 150 100135 100 100135 100 135 100100 100 100 100B297 220 330 2202620~3030~40440V 690V100006300~7500A：15004000~5000A：4000471.5×786×464471.5×1016×464135 /150（7500A)1000Electric industry电力行业NA8系列万能式断路器广泛应用于国网、南网的各类项目中：元件集采业务、招标设备配套业务、地方电力公司或地市供电局的招标项目等。

NP2 系列 按钮(安装尺寸D22、D30) NP2系列按钮适用于交流50Hz或60Hz、额定工作电压至415V及直流工作电压至250V 的工业控制电路中，作为电磁起动器、接触器、继电器及其它电气线路的控制之用，带指示灯式按钮还适用于灯光信号指示的场合。

符合标准：GB 14048.5。

1 适用范围2 型号及含义N P 2 - □□□□□□□□□□ □□□尺寸代码为D30应标注φ30，尺寸代码为D22可省略“XXXV LED”表示带灯按钮指示灯电压及光源字母“C”表示头部防护等级IP65，无字母为IP40辅助规格代号(见表4)型式代号(见表4)结构分类：B：金属头；E：塑料头设计序号按钮企业特征代号表1触点电阻机械寿命电寿命≤50mΩ(初始值)平头式、蘑菇头式、带灯式100万次，其它10万次平头式、蘑菇头式、AC50万次，DC20万次，其余10万次。

表2额定绝缘电压Ui(V)约定自由空气发热电流Ith(A)额定工作电压Ue(V)41510380表34 主要参数及技术性能4152502402201251103.1 周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃。

3.2 海拔高度：不超过2000m。

3.3 大气条件：在最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有 较高的相对湿度，例如+20℃时达90%。

对由于温度变化偶尔产生的凝露应采取特殊的措施。

3.4 污染等级：3级。

3.5 安装类别：Ⅱ类。

3.6 无显著摇动、冲击振动和没有雨雪侵袭的地方。

3.7 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。

3.8 安装尺寸和外形尺寸：Φ22的面板安装按钮安装孔直径为Φ22.3 mm，金属头式适用于1mm~6mm厚度的安装面板；塑料头式适用于1mm~4mm厚度的安装面板；Φ30的面板安装按钮安装孔直径为Φ30.5 mm，适用于1mm~3mm厚度的安装面板。

常用低压电器选型一、低压电器选型的一般原则： (2)二、断路器的选型 (2)1、配电用断路器的选型 (2)2、电动机保护用自动开关的选型 (3)三、刀开关的选型 (3)四、熔断器选型 (4)1、熔断器熔体的选择 (4)（1）按正常工作电流选择 (4)（2）按短路电流校验动作灵敏性 (4)2、各类设备熔断器选择 (4)（1）单台电机回路熔体选择 (5)（2）配电线路熔体的选择 (5)（3）照明线路熔体的选择 (5)（4）变压器高低压熔体的选择 (5)（5）静电电容器组熔体的选择 (5)3、快速熔断器的选择 (6)（1）小容量整流装置 (6)（2）大容量变流装置 (6)五、热继电器的选型 (6)1、长期工作或间断长期工作电动机热继电器的选型 (7)（1）按电动机起动时间选择 (7)（2）按电动机额定电流选择 (7)（3）按断相保护要求选择 (7)一、低压电器选型的一般原则：1、低压电器的额定电压应不小于回路的工作电压，即Ue≥Ug。

2、低压电器的额定电流应不小于回路的计算工作电流，即Ie≥Ig。

3、设备的遮断电流应不小于短路电流，即Izh≥Ich4、热稳定保证值应不小于计算值。

5、按回路起动情况选择低压电器。

如，熔断器和自动空气开关就需按起动情况进行选择。

二、断路器的选型保护：过载，短路，欠电压一般选型：1、断路器额定电压≥线路额定电压；2、断路器额定电流≥线路计算负荷电流；3、断路器脱扣器额定电流≥线路计算负荷电流；4、断路器极限通断能力≥线路中最大短路电流；5、线路末端单相对地短路电流不小于1.25倍的自动开关瞬时（或短延时）脱扣整定电流；6、断路器欠电压脱扣器额定电压等于线路额定电压。

1、配电用断路器的选型：1、长延时动作电流整定为导线允许载流量的0.8～1倍；2、3倍长延时动作电流整定值的可返回时间不小于线路中最大起动电流的电动机的起动时间；3、短延时动作电流整定值不小于1.1（Ijx+1.35kIedm)。
