TBB系列高压并联电容器装置一.型号说明例1：TBB10-6000/334-AK即系统电压10kV、补偿总容量6000kvar、电容器单台容量334kvar、一次单星型接线方式、开口三角电压保护，室内安装并联电容器装置。
例2：TBB35-60000/500-BLW即系统电压35kV、补偿总容量60000kvar、电容器单台容量500kvar、一次双星型接线方式、中性点不平衡电流保护，户外安装并联电容器装置。
二.产品概述TBB系列高压并联电容器装置适用于频率为50Hz，额定电压等级为6kV、10kV、35kV的输配电系统中，作为系统无功功率的补偿装置，使系统功率因数达到最佳，并可以调整网络电压，以减少配电系统和变压器的损耗，降低线路损耗，改善电网的供电质量。
三、产品性能特点装置的绝缘水平：6kV 额定电压的成套装置，其主电路相间及相与地之间，工频耐受电压（方均根值）23kV，1min；10kV额定电压的成套装置其主电路相间以及相与地之间，工频耐受电压（方均根值）30kV，1min；成套装置辅助电路工频耐受电压（方均根值）2kV ，1min。
装置的实际电容与其额定电容之差不超过额定值的0～10%，装置的任何两线路端子之间电容的最大值与最小值之比不超过1.06。
装置允许在工频1.1倍额定电压下长期运行。
∙装置允许在由于过电压和高次谐波造成的有效值1.3倍额定电流的稳态过电流下连续运行。
∙装置对电容器内部故障，除设有单台熔断器保护外，根据主接线型式不同，设有不同的继电保护。
装置应能将电容器组投入运行瞬间产生的涌流限制在电容器组额定电流的20倍以下。
四、产品结构特点串联电抗器与电容器串联，可抑制谐波和合闸涌流，配置电抗率为1%-12%（按电容器装置总容量计算）的串联铁芯电抗器或干式空芯电抗器。
如不提出特殊要求，配置电抗率为4.5%-6%的电抗器，用来抑制五次以上谐波和合闸涌流。
1．高压并联电容器采用美国库柏公司优质全膜电容。

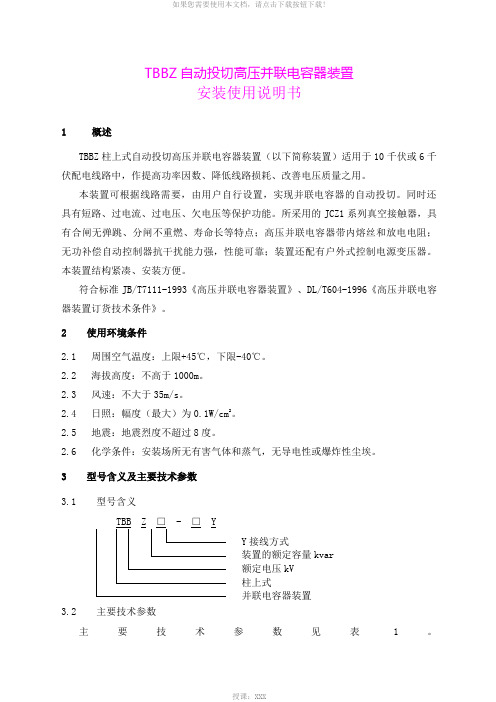

TBBZ自动投切高压并联电容器装置安装使用说明书1 概述TBBZ柱上式自动投切高压并联电容器装置（以下简称装置）适用于10千伏或6千伏配电线路中，作提高功率因数、降低线路损耗、改善电压质量之用。
本装置可根据线路需要，由用户自行设置，实现并联电容器的自动投切。
同时还具有短路、过电流、过电压、欠电压等保护功能。
所采用的JCZ1系列真空接触器，具有合闸无弹跳、分闸不重燃、寿命长等特点；高压并联电容器带内熔丝和放电电阻；无功补偿自动控制器抗干扰能力强，性能可靠；装置还配有户外式控制电源变压器。
本装置结构紧凑、安装方便。
符合标准JB/T7111-1993《高压并联电容器装置》、DL/T604-1996《高压并联电容器装置订货技术条件》。
2 使用环境条件2.1 周围空气温度：上限+45℃，下限-40℃。
2.2 海拔高度：不高于1000m。
2.3 风速：不大于35m/s。
2.4 日照：幅度（最大）为0.1W/cm2。
2.5 地震：地震烈度不超过8度。
2.6 化学条件：安装场所无有害气体和蒸气，无导电性或爆炸性尘埃。
3 型号含义及主要技术参数3.1 型号含义Y接线方式装置的额定容量kvar额定电压kV柱上式并联电容器装置3.2 主要技术参数主要技术参数见表1。
表1 装置主要技术参数表4 结构和工作原理4.1 本装置由全膜高压并联电容器（带放电电阻及内熔丝）、跌落式保险，真空接触器、电压互感器，氧化锌避雷器、电流互感器，放电线圈、高压无功补偿控制器、保护回路及金具组成。
4.2 本装置有双杆安装及单杆安装两种结构型式（详见附图1、2），一次接线见附图3。
4.3 工作原理4.3.1 关合跌落式熔断器，装置高压电源被接通，电压互感器向高压无功补偿自动控制器（简称自控器）及真空接触器操动机构提供交流100V电源。
当线路的电压、或功率因数、或运行时间处于预先设定的投切范围时，自控器接通操动机构电源，使真空接触器合闸，将电容器组投入线路运行。
高压并联电容器装置说明书一.概述1.1产品适用范围与用途TBB型高压并联电容器装置（以下简称装置），主要用于3〜110kV，频率为50Hz的三相交流电力系统中，用以提高功率因数，调整网络电压，降低线路损耗，改善供电质量，提高供配电设备的使用效率的容性无功补偿装置。
1.2 型号、规格口匚T BB p| p~|—rq /rq ——\ 保护方式1 K并口三角零序电压保护L中性点不平衝电流保护C电压差动保护Q桥式不平衡电拥保护--------- 接线方式J A单星型接线B双星型接线---------------------- 装置的单台电容器容量［枫％）---------------------------- 置的装机额定容量（-------------------- ■-------------- 置的额定电S W）------------------------------------------ 容方式注手动D电动忑自动個庭鼠林）笄联补偿战套裝蓋F ------------------------------------------------------------------- ----------------------------------------------------------- 及外形尺寸装置的保护方式通常与电容器组的接线方式有关系，一般的有AK、AC、AQ和BC、BL之分。
GB 50227 标称电压1kV以上交流电力系统用并联电容器GB 10229 电抗器GB 50060 3〜110kV高压配电装置设计规范GB 311.1 高压输变电设备的绝缘配合JB/T 5346 串联电抗器JB/T 7111 高压并联电容器装置DL/T 840 高压并联电容器使用技术条件其它现行国家标准。
DL/T 604 高压并联电容器装置订货技术条件常用的产品规格与柜体外形尺寸如表1~5所示。
装置的外形和基础的示意图分如图1、图2所示。
高压并联电容器及装置使用说明书1.概述本说明书适用于频率50赫兹交流电力系统提高功率因数用的并联电容器及装置。
高压并联电容器：由芯子、外壳、出线瓷套等几部分构成，箱壁两侧焊有供安装用的吊攀，一侧吊攀装有接地螺栓。
电容器的芯子由若干小元件和绝缘件组成。
为适应各种电压，芯子由若干小元件并联后串联而成。
电容器内部装有放电电阻。
外壳由薄钢板成型焊接而成。
利用外壳的可挠进行油量补偿。
单相容量100千乏以上的电容器每个元件串有内熔丝。
高压并联电容器装置：主要由高压并联电容器、接地开关、放电线圈、氧化锌避雷器、串联电抗器、支柱瓷瓶、联接母线、支架和围栏等组成。
有两种结构形式：一种为柜式结构，含有电磁闭锁、带电显示功能，1000千乏以下可增设无功自动控制器，实现自动投切，成套化程度高，结构紧凑，用于户内；一种为框架式结构，成本底，电磁闭锁由用户配备，可用于户外。
2.用途用来改善工频电力系统的功率因数，减少线路损耗，提高供电电压质量。
3.型号3.1.高压并联电容器型号符号的含义3.2高压并联电容器装置型号中的含义：例如：TBB10-3000（100×30）-AKT：成套装置 BB：并联补偿10：系统电压10kV 3000：额定容量3000kvar100×30：由单台容量100kvar的高压并联电容器30台组成A：星形接线 （B：双星形接线 C：单三角形接线）K：开口三角电压保护（C：电压差动保护 L：中性点不平衡电流保护）4.技术数据4.1.高压并联电容器技术参数4.1.1.额定电压：见图一、图二、图三4.1.2.额定频率：50Hz4.1.3.额定容量：见图一、图二、图三4.1.4.额定电容：见图一、图二、图三4.1.5.损失角正切值不大于：0.00054.1.6. 相数：单相或三相4.1.7. 绝缘水平：42/75kV4.1.8. 外型及安装尺寸：见图五至图十二4.1.9. 重量：见图一、图二、图三4.1.10. 放电电阻：电容器内部装有内放电电阻，从电网断开后，端子上的电压在10分钟内由√2Un降到75伏以下。

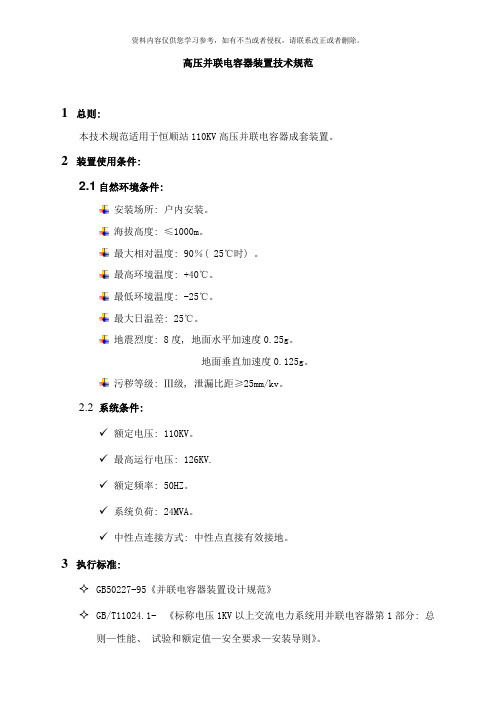

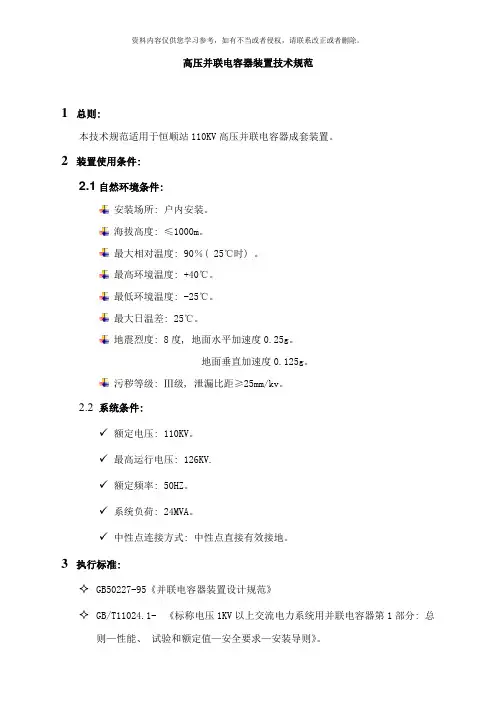

高压并联电容器装置技术规范1总则:本技术规范适用于恒顺站110KV高压并联电容器成套装置。
2装置使用条件:2.1 自然环境条件:安装场所: 户内安装。
海拔高度: ≤1000m。
最大相对温度: 90％( 25℃时) 。
最高环境温度: +40℃。
最低环境温度: -25℃。
最大日温差: 25℃。
地震烈度: 8度, 地面水平加速度0.25g。
地面垂直加速度0.125g。
污秽等级: Ⅲ级, 泄漏比距≥25mm/kv。
2.2系统条件:✓额定电压: 110KV。
✓最高运行电压: 126KV.✓额定频率: 50HZ。
✓系统负荷: 24MVA。
✓中性点连接方式: 中性点直接有效接地。
3执行标准:✧GB50227-95《并联电容器装置设计规范》✧GB/T11024.1- 《标称电压1KV以上交流电力系统用并联电容器第1部分: 总则—性能、试验和额定值—安全要求—安装导则》。
✧GB/T11024.2- 《标称电压1KV以上交流电力系统用并联电容器第2部分: 耐久性试验》。
✧GB/T11024.3- 《标称电压1KV以上交流电力系统用并联电容器第3部分: 并联电容器和并联电容器组的保护》。
✧GB/T14549-93《电能质量、公用电网谐波》✧GB11032- 《交流无间隙金属氧化物避雷器》✧GB10229-88《电抗器》。
4技术要求:4.1 分组及补偿要求:补偿装置分为两组, 装机容量分别为60MVar和30MVar, 配套电抗器电抗率为12％, 60MVar固定投入组, 30MVar为根据负荷及电压情况调节投切组, 实际总补偿容量不超过80MVar。
4.2 保持要求:电容器组主断路器( 1TDL) 保护装置用西门子7SJ635保护功能有三相一段时限速断。
三相一段定时过流, 欠压/过压保护, 两段零序过流保护。
两分支电容器不平衡电流保护装置6万容量组选用西门子7SJ635, 3万容量组选用美国SEL公司的SEL-351A, 提供6路不平衡电流保护。
TBB高压并联电容器补偿装置高压并联电容器补偿装置(以下简称装置)主要用于工频6~10kV的三相电力系统，用以调整、平衡变电站网络电压，提高功率因数，降低损耗，提高供电质量。
该产品符合JB/T7111-1993《高压并联电容器装置》、DL/T604-1996《高压并联电容器装置订货技术条件》、GB50277-1995《并联电容器装置设计技术规程》等标准。
型号及含义注1：A表示Y接线，B表示Y-Y接线。
注2：K表示开口三角电压保护，C表示电压差动保护，L表示中线不平衡电流保护。
注3：W表示户外装置，如不标则为户内。
例如：TBB10-4800/100-AK 表示装置额定电压为10kV，装置额定容量为4800kvar。
单台电容容量为100kvar，Y接线，开口三角电压保护的户内式并联电容器装置。
使用环境条件1、安装运行地区的海拔高度不超过1000m；2、安装运行地区无剧烈机械振动，无腐蚀性气体和蒸汽，无导电性爆炸性尘埃；3、安装运行地区的环境温度：户内装置不超过-5℃~+40℃；对户外装置不超过-40℃~+40℃。
主要技术性能装置能在1.1倍额定电压的稳定过电压下长期运行。
装置能在方均根值不超过1.3倍电容器组额定电流的过电流下连续运行，这一过电流是由谐波和高至1.1倍额定电压的过电压共同作用的结果。
在4.1条及4.2条规定限度内的过电压和过电流下运行时，装置的总容量应不超过1.35倍额定容量。
电容器组的实测电容与其额定电容之差在0~+10%范围之内，当电容偏差+10%时，上述4.2条过电流可能达到1.43倍。
装置运行中工频加谐波的过电压产生的过电流不能超过4.2条的规定值。
装置在不高于1.1倍额定电压下长期运行时，包括所有谐波分量在内的电压峰值不能超过1.22倍额定电压。
装置采用无重击穿的高压断路器，并装有氧化锌避雷器，以限制投切电容器组时产生的操作过电压。
6kV、10kV装置选用真空负荷开关、真空断路器或SF6型断路器来作电容器组的切换开关。
TBB(F)-10(6)型高压并联电容器成套装置使用说明书苏杭电气有限公司一、概述TBB（F）型高压并联电容器装置用于工频电力系统，作为提高功率因数，改善和提高供电重量，减少网路损失。
警示：客户在投切电容器装置进行验收试验时，应带上负荷，不应在无负荷的情况下投切电容器装置，避免发生谐振，产生高电压损坏设备。
二、使用环境条件海拔不超过1000米；周围空气温度-40℃~+45℃；相对湿度日平均不大于95%月平均不但要90%；周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染；无经常性剧烈振动。
三、结构特点高压并联电容器装置的结构形式分为户内柜体式和户内外柜架式两大类。
户内柜体式由规范化的电容器柜、限流器柜、放电线圈避雷器柜，以及开关柜（包括测量、保护与控制系统）等组成。
可根据装置容量大小、电气接线方式，以及安装现场条件进行相应的排列组合。
柜体式装置装设了“机电一体多网门联锁装置”，保护了人身设备安全。
四、型号说明T BB 口（F）－口－口/口－**T-装置BB-并联电容器装置口-设计序号（F）-防误型口-额定电压（KV）口-电容器组总容量（Kvar）口-单台电容器额定容量（Kvar）**-尾注号注：设计序号用于区别某一系列产品的不同结构形式，设计序号第一个字母1表示单列布置，2表示双列布置。
第二个字母1表示单层布置，2表示双层布置，3表示三层布置。
尾注号表示主接线方式和电容器组的继电保护方式，用两个大写汉语拼音字母表示，第一个字母表示主接线方式：A-单星型（Y接线）；B-双星型（Y-Y接线）；C-单三角形（△接线）。
第二个字母表示电容器组的继电保护方式：C-电压差动保护，L-不平衡电流保护，K-开口三角电压保护，Y-不平衡电压保护。
五、技术参数a.装置额定电压：6KV、10KV。
b.装置额定容量：1000Kvar~6000Kvar可根据用户要求而定；c.配套多网门联锁装置操作电源：DC-110V、DC-220V、AC-220V等；d.一次接线方式：单星型接线、双星型接线。
5. 主要技术性能指标5.1 电容偏差5.1.1 装置实际电容与额定电容之差在额定电容的0～+5%范围内。
5.1.2 装置任何两线路端子之间，其电容的最大值与最小值之比不超过1.02。
5.2 电感偏差5.2.1 在额定电流下，其电抗值的容许偏差为0～+5％。
5.2.2 每相电抗值不超过三相平均值的±2％。
5.3 绝缘水平装置额定电压一次电路1min 工频耐受电压(方均根值)一次电路冲击耐受电压[(1.2～5)/50μs 峰值]二次电路1min 工频耐受电压(方均根值)610353242956075200222单位：kV 表15.4 过负载能力5.4.1稳态过电压 工频过电压U N 最大持续时间说明1.101.151.201.30长期每24h 中30min 5min 1min指长期过电压的最高值不超过1.10U N 系统电压的调整与波动轻负载时电压升高轻负载时电压升高表26. 结构和工作原理6.1 该装置为柜式结构或框架式结构，可以手动投切电容器组，又可配以电压无功自动控制器对电容器组实行自动投切。
6.2 柜式结构装置由进线隔离开关柜、串联电抗器柜、并联电容器柜以及连接的母线组成。
电容器柜可根据补偿容量大小和设置的方案确定柜的数量，一般由多个柜组成。
柜体采用优质冷轧钢板折弯焊接或敷铝锌板折弯拼装而成。
柜体防护等级要求达到IP20。
6.3 结构布局：当单台电容器额定容量为30～100千乏时，所构成的电容器组为三层（单）双排结构，当额定容量为100千乏以上者为二层(单)双排结构，当额定容量为200千乏以上者为单层(单)双排结构。
其外形结构视图详见图1～图8。
5.4.2 稳态过电流：能在方均根值不超过1.1×1.3下长期运行。
5.4.3 用不重击穿的开关投切电容器时可能发生第一个峰值不大于2 2倍施加电压(方均根值)，持续时间不大于1/2周波的过渡过电压。
相应的过渡过电流峰值可能达到100I N ，在这种情况下，允许每年操作1000次。

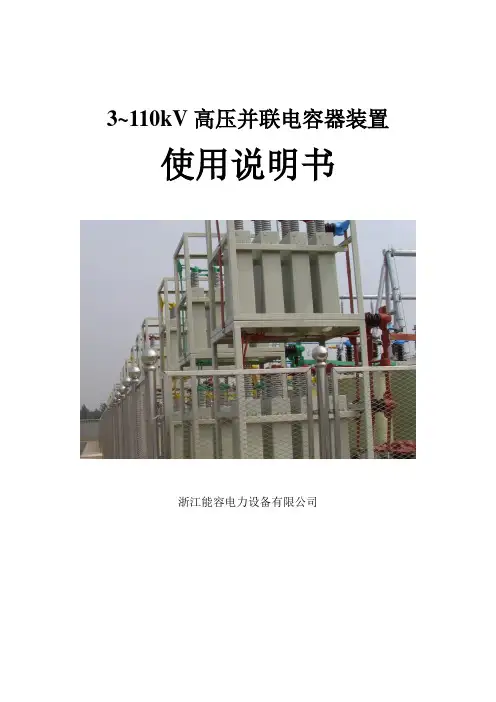

3~110kV高压并联电容器装置使用说明书浙江能容电力设备有限公司说明本说明书的内容符合GB 50227-2008《并联电容器装置设计规范》和国家及行业其它标准的要求。
目录一、概述 (3)1.用途： (3)2.装置的型号及其意义： (3)3.执行标准 (3)二、使用环境 (3)三、结构简介 (4)四、技术参数和性能 (4)五、装置的保护（用户自定保护装置） (9)六、包装、运输和储存 (9)七、安装 (9)八、运行前的调整和试验 (10)九、运行、巡视和检修 (11)十一、安全规程 (11)十二、备品备件和资料 (12)十三、订货须知 (12)十四、典型电容器装置接线保护方式一次原理图 (13)十五、产品型号及柜体尺寸 (15)一、概述1.用途：ZRTBB 型高压并联电容器装置（以下简称装置），主要用于3~ 110kV ，频率为50Hz 的三相交流电力系统中，用以提高功率因数，调整网络电压，降低线路损耗，改善供电质量，提高供配电设备的使用效率的容性无功补偿装置。
2.装置的型号及其意义：3.执行标准GB 50227 并联电容器装置设计规范GB/T 11024 标称电压1kV 以上交流电力系统用并联电容器 GB 10229 电抗器GB 311.1高压输变电设备的绝缘配合 GB 50060 3～110kV 高压配电装置设计规范 JB/T 7111 高压并联电容器装置 JB/T 5346 串联电抗器DL/T 604 高压并联电容器装置订货技术条件 DL/T 840高压并联电容器使用技术条件其它现行国家标准。
二、使用环境1.装置用于户内或户外；2.安装运行地区的海拔高度不超过2000m （高海拔、特殊地域或地区可商定订做）；3.周围空气温度为-40℃～+45℃（特殊环境可商定）；P:电抗率；H:滤波回路W:户外；户内省略K:开口三角电压保护；C:相电压差动保护；L:中性点不平衡电流保护A:单星形接线；B:双星形接线单台电容器容量，kvar 装置额定容量，kvar 系统电压，kV装置类型，Z:自动投切；L:滤波补偿；X:固定补偿；T:调压跳容补偿并联电容器成套装置公司代号4.空气相对湿度不大于85%（20℃时）；5.无有害气体及蒸汽，无导电性或爆炸性尘埃等；6.安装场所应无剧烈的机械振动和颠簸；7.抗震设防烈度8度。
高压并联电容器单位名称： 青岛恒顺电器有限公司 一级分类： 变电设备 二级分类： 无功补偿装置 三级分类： 并联电力电容器 四级分类： 高压并联电容器成套装置 商品名称： 高压并联电容器 产品型号： BFM□ □-□-□WFR 产品用途：产品特点：1.电力电容器以铝箔为极板，聚丙烯薄膜浸二芳基乙烷为介质，采用卷绕式平扁型元件，具有耐电强度高、介质损耗小的特点。
2.容量大于800kvar 的单元设有膨胀散热器，以补偿由于温度变化造成的油体积变化，具有全密封、免维护的特点。
产品标准： 产品符合国家标准GB/T11024.1-2001《标准电压1KV 以上交流电力系统用并联电容器第一部分：总则 性能、试验和定额安全要求 安装和运行导则》及IEC 标准（871-87）的要求 正常使用条件： 电容器的安装运行地区环境空气温度范围为-40℃～45℃，海拔高度为2000米以下产品型号含义：B ——系列代号：B-并联 F ——浸渍剂代号：F-二芳基乙烷 □——介质代号：F-复合介质（M-全膜介质） □——额定电压（kV ） □——额定容量（kvar ） □——相数1-单相、3-三相 W ——尾注号-户外式 产品的主要技术特点： 电容偏差：-5％～+10％；损耗角正切值：≤0.0005；电容器应能在不超过1.30ln 的稳态过电流下连续运行，连续运行电压不大于1.10Un 。
产品业绩：无TBB系列高压并联电容器装置一、概述TBB系列高压并联电容器装置适用于频率为50Hz，额定电压等级为6kV、10kV、35kV的输配电系统中，作为系统无功功率的补偿装置，使系统功率因数达到最佳，并可以调整网络电压，以减少配电系统和变压器的损耗，降低线路损耗，改善电网的供电质量。
二、型号说明例1：TBB10-6000/334-AK即系统电压10kV、补偿总容量6000kvar、电容器单台容量334kvar、一次单星型接线方式、开口三角电压保护，室内安装并联电容器装置。
TBBA系列高压并联电容器装置(自动投切) 产品说明书一、概述TBBA型高压并联电容器装置（自动投切）适用于石化、冶金、钢铁、机械、水泥、交通、化工等行业6kV、10kV电力系统，在配电线路中作系统无功功率的自动补偿装置，系统对6kV、10kV母线进行自动跟踪投切，稳定网络电压和线路功率因数，以减少配电系统和变压器的损耗，提高电网供电质量。
TBBA型高压并联电容器装置由若干组自动补偿柜组成。
每组自动补偿柜内含真空接触器或断路器(单组1000kVar以上使用断路器投切)、电压互感器(或放电线圈)、电流互感器、抗涌流或抗谐波的干式空芯（或干式铁芯）电抗器、电力电容器及相应控制、保护器件，一般为组装在一个柜体内的一体化装置。
二、标准及规范IEC60871-1：1999 高电压并联电容器GB50227-2008 并联电容器装置设计规范JB/7111-1997 高电压并联电容器装置GB/T11024.1-2001 标称电压1kV以上交流电力系统用并联电容器DL/T604-1996 高电压并联电容器装置订货技术条件GB10229-88 电抗器三、正常工作条件●装置为户内安装。
●安装运行地区的海拔高度应不超过1000m。
●使用环境温度为-40℃-＋45℃，相对湿度为85%。
●安装场所无有害气体或蒸汽，且无导电性尘埃，无易燃易爆危险品。
●安装场地无剧烈震动和冲击。
●与垂直面的倾斜度不超过5度。
●装置的适用条件超过上述要求，另行设计。
注：装置的适用条件超过上述要求，应另行设计。
四、型号说明T B B A装置总容量Kvar装置额定电压KV自动投切并联电容补偿成套装置五、产品特点5.1 性能特点●采用美国库柏公司优质全膜电力电容器，电容器采用最新的设计理念－延伸箔及无焊接连接、激光切割铝箔技术和独有的专用专利技术。
具有设计场强高，比特性小，体积小，可靠性高，寿命长，损耗小，运行温升低等特点。
●采用先进的无功功率和电压调节控制装置，自动跟踪母线无功功率和电压对电容器组进行自动投切控制，可靠性高，抗干扰能力强，自动化程度高，操作方便并具有强大的显示功能及全面的统计功能，具有自动控制、手动操作、远方控制多种工作方式供用户选择。
(型高压并联电容器补偿成套装置TBBF 6~351. 概述TBBF 型高压分组并联电容器补偿成套装置(以下简称装置,TBBF 型高压并联电容器装置多为柜式结构或框架结构。
当柜式结构时,多柜拼装依次排列。
整个柜体采用优质冷轧钢板折弯焊接或敷铝锌板折弯拼装而成。
前后单或双门,顶、底、侧面封板,设有通风散热窗。
柜体上部设有仪表室,用以布置和安排本单元柜的继电保护装置。
当框式结构时,由进线隔离开关龙门架、避雷器支架、电容器组构架、串联电抗器组成,整个装置外围采用钢网围栏。
该装置采用真空接触器或真空断路器和电压无功自动控制装置实现对电容器组的自动投切与控制,达到自动调节母线电压、补偿无功功率、提高电压合格率和功率因数为目的的新型装置,且具有安全可靠、方便灵活及充分利用电容器容量,提高使用效率等特点。
该装置是根据需要补偿的无功总量既可整组自动投切又可按照要求与需要设计成若干个等分或不等分容量的小组单元,由自动投切装置检测电网的电压和无功,以合理的控制、保护方式达到自动投切电容器的目的。
该装置适应于发电厂、电业电力局及大型厂矿企业内220kV 及以下的变电站,6~10kV 的供电系统、框架结构广泛适应在6~66kV 供电系统,作为无功功率自动补偿与控制,使用电容器的切换功能达到用户设定的目标COS φ或Qc 值,使系统电压、无功自动处于最佳状态。
该装置自动化程度,可配合变电站综合自动监控装置实现无人值守变电站无功补偿,可靠性高。
该装置以单台并联电容器为主元件,装有单台电容器保护用熔断器、放电线圈、氧化锌避雷器和CKS □干式串联电抗器(该电抗器也可隔墙外设,以及采用可靠无重燃、无弹跳的真空接触器,真空断路器或六氟化硫断路器作为并联电容器组的分组自动投切设备,连接母线采用铜排镀锡,其外形、结构详见图2~图7。
2. 执行标准GB 50227-2008 《并联电容器装置设计规范》JB/T7111-1993 《高压并联电容器装置》DL/T 604-1996 《高压并联电容器装置订货技术条件》3. 型号及其含义T BB F -□ KL :不平衡电流保护结线方式:A -单星形 B -双星形单台电容器容量(千乏装置总标称容量(千乏装置额定电压(千伏装置为分组自动投切并联补偿成套装置□-□-□-□:开口三角保护4. 使用环境条件4.1 柜式户内使用,框架式户外使用;4.2 海拔高度不超过1000m ;(超过1000m 另行要求4.3 周围空气温度-25~40°C ;室内通风,散热良好;4.4 相对湿度:日平均不大于95%,月平均不大于90%;4.5 周围空气无腐蚀性气体、水蒸汽等严重污染,无可燃性气体、无火灾、无爆炸危险的场所。
概述我公司生产的高压并联电容器成套装置由高压并联电容器和相应的一次及二次配套设备组成，可独立运行的整套装置。
主要用于工频(50Hz 或60Hz)1kV 及以上的交流电力系统中，与电网并联，就地提供系统中感性负荷所需要的容性无功，以改善功率因数、降低线路损耗、提高输电线路的送电能力、释放变电器的剩余能量。
装置主要由隔离开关、断路器、并联电容器、串联电抗器、熔断器、接地开关、电流互感器、放电线圈、保护与指示回路和柜架或框架等组成。
结构上分为柜式和框架围栏式两种，性能均符合国家标准GB 、电力部标准DL 、水利电力部标准SD 、行业标准JB 的有关规定。
执行标准GB311.1《高压输变电设备的绝缘配合》 GB311.2～311.6《高电压试验技术》GB11022-89《高压开关设备通用技术条件》 GB5582《高压电力设备外绝缘污秽等级》 GB4208《外壳防护等级的分类》GB50227《并联电容器装置设计规范》GB11024《标称电压1kV 以上交流电力系统用高电压并联电容器》 GB50260《电力设施抗震设计规范》GB50060《3-110kv 高压配电装置设计规范》 DL/T604《高压并联电容器装置订货技术条件》SDJ5-85《高压配电装置设计技术规程》SDJ 25-1985《 并联电容器装置设计技术规程》JB 57772.2《电力系统二次电路用控制及继电保护屏柜台通用技术条件》 JB ／T 7111《高压并联电容器装置》型号说明装置保护方式K:开口三角电压保护C:差动电压保护Q:桥式差流保护L:不平衡电流保护装置安装环境W：表示户外户内可以省略装置接线方式A:单星接线B:双星接线系统标称电压等级3Kv、6Kv、10Kv、35Kv、66Kv BB:并联补偿电容器装置AL:滤波电容器装置成套装置T装置额定容量（Kvar）单台电容器额定容量（Kvar）使用环境海拔：不超过1000m ，如超过1000m ，请订货时加以注明；环境空气温度：户内-25～+40℃，户外-40～+45℃；最大日温差：25℃空气的相对湿度：不高于85%（20±5℃）；太阳辐射强度：0.1W∕cm2覆冰厚度：10 mm风速/风压：34/700m/s / Pa耐受地震能力：地震加速度值为 0.20g，地面垂直加速度0.1g，安全系数不小于1.67。
