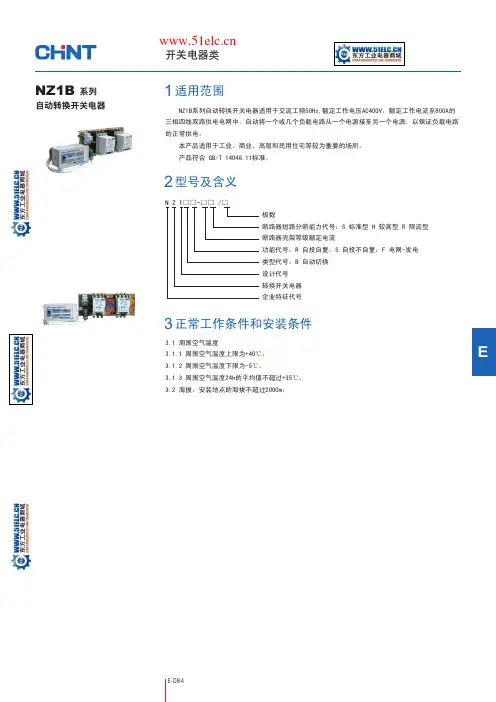

正泰万能转换开关样本

E123适用范围NZ1B系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至800A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。

本产品适用于工业、商业、高层和民用住宅等较为重要的场所。

产品符合 GB/T 14048.11标准。

N Z 1□□-□□ /□极数断路器短路分断能力代号：S 标准型 H 较高型 R 限流型 断路器壳架等级额定电流功能代号：R 自投自复；S 自投不自复；F 电网-发电 类型代号：B 自动切换 设计代号 转换开关电器 企业特征代号型号及含义正常工作条件和安装条件3.1 周围空气温度3.1.1 周围空气温度上限为+40℃；3.1.2 周围空气温度下限为-5℃；3.1.3 周围空气温度24h的平均值不超过+35℃；3.2 海拔：安装地点的海拔不超过2000m；自动转换开关电器NZ1B系列4其它4.1 结构和性能4.1.1 结构NZ1B系列自动转换开关电器是由装置本体及自动控制器两大部分组成的切换系统，两者之间用2m长的专用电缆相连。

装置本体由两台带有电动操作机构的断路器及附件(辅助、报警触头)、机械联锁机构、接线端子等组成(以下简称装置)，所有元件安装在一块金属板上，机械联锁机构安装在两台断路器之间，装置的控制电压为AC230V，机械寿命NZ1B-63225为5000次，NZ1B-400为3000次，NZ1B-630800为2500次。

~~4.1.2 性能自动控制器对两路电源的相电压同时进行检测，对高于额定值110%的电源电压判为过电压，低于额定值85%的则判为欠电压，逻辑电路对上述检测结果进行逻辑判断，处理结果通过延时电路后驱动相应的指令继电器向电操机构发出分闸或合闸的指令，上述检测结果分别用发光二极管在面板上显示。

自动控制器按控制功能分，可分为自投自复(NZ1BR)、自投不自复(NZ1BS)、和电网-发电(NZ1BF)三种，前二种适用于电网-电网供电系统，后一种适用于电网发电系统。

LW5D-16 2型万能转换开关接线法
来源:作者:电工之家
LW5D-16正泰电压转换开关一共有12个触点,面对开关正面,把开关分为上下左右四个w位置。

面板指示上为0,即空挡,左为AC,右为AB,下为BC相。

面板后就是接线端子。

也分为上下左右。

先说左右。

左边6个端子上与下出厂时已经连接,从前到后,分别就是上1下3为第一组,做A相,上5下7为第2组,做B相,上9下11为第3组,做C相。

三个电压线顺序第一组接点接A,第二组接点接B,第三组接C。

即、1、3,5、7,9、11接ABC三相。

右边6个端子上下分开,但前后端子上与下分别已经连接。

即2、6、10就是右边上面第一组接点4、8、12就是下面第二组接点。

即2、6、10与4、8、12 接电压表。

这两组接点分别就是接电压接电压的两根线电压表过来的两根可以任意接这两点,这两点没有顺序之分。

当开关手柄转到指示0时,所有端子都处于开路状态,没有触点接通,ABC三相电分别接在AB相,左边前面首排A相端子上面的1端点与右边前面首排端子上面的2点接触,即1、3端与2、6、10端相通,同时,左边第2排即B相端子的下点7与右边的同样排的下点8联
通,即5、7与4、8、12联通,从2、6、10端与4、8、12端各引出导线接到电压表的两个端子,就形成一个线电压回路了。

这个拿到开关观察完全可以
瞧清楚。

同样的道理,分别解释AC与BC相的回路。

CQC产品认证型式试验报告□新申请■变更□监督□复审□其他报告编号：00901-V2022CQC107502-965897申请编号：（任务编号）V2022CQC107502-965897产品名称：自动转换开关电器型号：NXZHB-63检测机构：上海电器设备检测所有限公司样品名称：自动转换开关电器型号：NXZHB-63商标：CHINT 样品数量：1台样品来源：工厂送样收样日期：2022-06-28完成日期：2022-07-06委托人：浙江正泰电器股份有限公司委托人地址：浙江省乐清市北白象镇正泰工业园区正泰路1号生产者：浙江正泰电器股份有限公司生产者地址：浙江省乐清市北白象镇正泰工业园区正泰路1号生产企业：温州正泰电器科技有限公司生产企业地址：浙江省温州经济开发区滨海二道1318号试验结论：依据GB/T 14048.11-2016检验合格本申请认证单元所覆盖的产品型号规格及相关情况说明：NXZHB-63额定冲击耐受电压(Uimp)：4kV;控制器额定冲击耐受电压(Uimp)：4kV;额定绝缘电压(Ui)：690V ；约定发热电流(Ith)：63A ；额定工作电压(Ue)：AC400V 50Hz ；额定工作电流(Ie):16A 、32A 、63A ；使用类别：AC-33iB,AC-33B ；额定短路接通能力Icm （峰值）：1200A ；额定短时耐受电流Icw ：800A 1s ；额定限制短路电流Iq:100kA ；电器级别：PC 级；转换方式：ATSE ；极数：3P ，4P ；IP20；主检：日期：2022.8.26（检测机构名称、盖章）2022年8月26日审核：日期：2022.8.26签发：日期：2022.8.26备注：变更项目变更前变更后见附页见附页见附页原证书编号CQC2017010305000531原测试报告编号00901-A2017CCC0305-2610951原检测单位上海电器设备检测所检验项目汇总表序号检验项目依据标准条款检验结果9.3.4.4合格III/1额定限制短路电流(NXZHB-63/4A Ue=AC400V Ie=63A4P PC级AC-33B)2介电性能验证9.3.3.43温升验证9.3.4.3以下空白。

可通过扫描下方二维码或登录国家认监委网站（ ）查验证书信息授权签字人 签发证书编号：CQC2004010307110949发证日期：2021年07月29日有效期至：2031年07月06日委托人名称及注册地址浙江正泰电器股份有限公司 浙江省乐清市北白象镇正泰工业园区正泰路1号制造商名称及注册地址浙江正泰电器股份有限公司 浙江省乐清市北白象镇正泰工业园区正泰路1号生产企业名称及生产地址温州正泰电器科技有限公司 浙江省温州经济技术开发区滨海二道1318号产品名称和系列、规格、型号万能式断路器 NA1P-1000,NA1-1000X,NA1H-1000;详见附件产品标准和技术要求 GB/T 14048.2-2020认证模式产品型式试验+初次工厂检查+获证后监督 上述产品符合CQC12-000001-2020认证规则的要求，特发此证。

本证书为变更证书，证书首次颁发日期：2020年05月18日证书有效期内本证书的有效性依据发证机构的定期监督获得保持。

证书编号：CQC2004010307110949第1页共2页本证书及附件应同时使用，信息查验说明见证书页纸号：型号: NA1P-1000,NA1-1000X,NA1H-1000;型号解释详见附件;额定冲击耐受电压(Uimp):12kV;额定绝缘电压(Ui):1000V;额定工作电压(Ue): AC400V, AC690V;额定电流(In): 200A,400A,630A,800A,1000A;过电流脱扣器类型:电子式;额定运行短路分断能力(Ics): Ics=30kA(AC400V), 20kA(AC690V);额定极限短路分断能力(Icu): Icu=42kA(AC400V), 25kA(AC690V) ;额定短时耐受电流(Icw): Icw=30kA/1s(AC400V), 20kA/1s(AC690V);选择性类别: B;极数: 3P, 4P ;适用于隔离;配用的辅助触头: 4NO4NC, 6NO6NC;Ith: 6A;AC-15: Ue/Ie: AC400V/0.25A,AC230V/1.3A;DC-13: Ue/Ie: DC220V/0.27A,DC110V/0.55A证书编号：CQC2004010307110949第2页共2页本证书及附件应同时使用，信息查验说明见证书页纸号：型号解释：。

NA1-2000～6300万能式断路器B33引言非常感谢您使用本公司生产的。

我们将以可靠的质量，真诚的服务让您满意、放心的使用本公司产品。

请您在安装、配线、运行、维护和检修之前，熟读本说明书，以保证正确使用本断路器。

安全提示本断路器只允许专业人员安装、使用。

使用时，必须熟知有关安全知识和注意事项，并注意以下几点要求：1、使用之前，注意运行的环境条件和污染等级2、安装之前，请先用500V兆欧表检查断路器绝缘电阻，在周围介质温度为15℃～25℃，相对湿度为50%～70%时绝缘电阻应不小于20MΩ，否则应烘干3、当心触电，燃烧或爆炸NA 1-2000~6300万能式断路器，概述适用范围型号含义及分类运行条件产品结构断路器的安装尺寸Page 03Page 03Page 03安装安装前检查项目安装前的准备断路器推荐母排、功耗、降容使用抽屉式断路器的安装固定式断路器的安装主回路的连接控制回路的接线 Page 05Page 05Page 05Page 06Page 07Page 07Page 10断路器的使用抽屉式断路器的操作贮能操作分合闸操作Page 17Page 18Page 18智能控制器智能控制器界面介绍附录NA1抽屉式断路器机械联锁安装方法NA1固定式断路器机械联锁安装方法外接互感器简介Page 38Page 38Page 39Page 03Page 19断路器技术参数Page 26Page 27Page 30M、2M、2H、3M、3H智能控制器功能一览表欠压延时控制器Page 41目录附件简介分励脱扣器Page 30Page 31欠压脱扣器闭合电磁铁Page 31Page 31电动储能机构辅助触头Page 30Page 32门柜及衬垫相间隔板Page 32Page 32断开锁定装置钥匙锁Page 32Page 33透明防护罩计数器Page 33Page 33位置信号附件简介（续）门联锁钢缆联锁连杆联锁双电源转换开关Page 33Page 34Page 34断路器的维护和检修断路器的维护断路器的检修附件的更换Page 35Page 35Page 35Page 33常见故障原因和解决Page 36NA1系列万能式断路器订货规范Page 42Page 33按钮锁NA1-2000~6300万能式断路器1345781112131415NA 1(Inm=2000~6300)万能式断路器1抽屉式断路器2345678910111213141516安装板固定式断路器智能控制器操作机构辅助触头钥匙锁灭弧室二次插接件钢缆联锁连杆联锁分励脱扣器闭合电磁铁欠电压脱扣器电动储能机构摇手柄26910161.1 适用范围NA1-2000~6300万能式断路器(以下简称断路器)适用于交流50Hz，额定工作电压至A C690V，额定工作电流至6300A及以下的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、 单相接地等故障的危害；该断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。

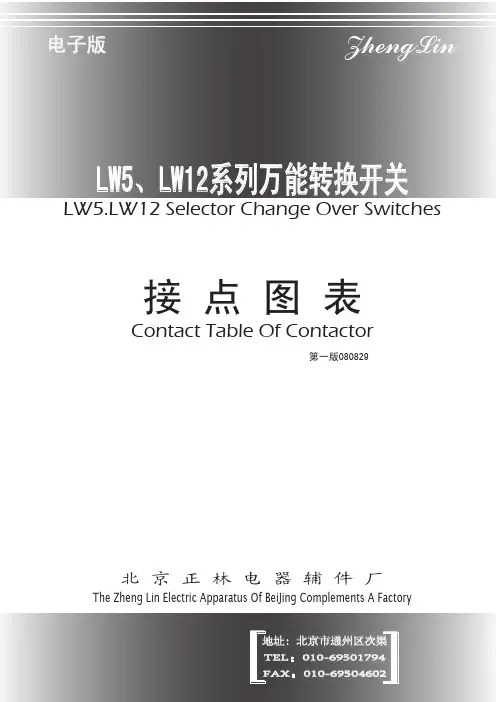

接 点 图 表Contact Table Of Contactor第一版080829北 京 正 林 电 器 辅 件 厂The Zheng Lin Electric Apparatus Of BeiJing Complements A Factory[]目 录开关型号简介LW12系列分合闸控制开关1层电容器柜调节开关电动机操作开关常用接点表电流测量转换开关电压测量转换开关有0位双掷开关一般通断开关10层9层7层5层2层8层6层4层3层特殊型号添加164756743226259503485442231469.............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................Zhenglin 北京正林电器辅件厂LW12-16系列、LW5-16系列开关简介1.简介:LW12系列/LW5系列万能转换开关，适用于交流50Hz，电压至500V 及直流电压至440V 的电路中，作电气控制线路（控制电磁线圈、电气测量仪表和伺服电动机）的转换之用和电压是380V、5.5Kw 及以下的三相鼠笼型异步电动机的直接控制（起动、换向、变速）之用。

断路器几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。

B、过载保护：就是用电电流超过电器额定电流，断路器跳闸。

C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，重要是保护人体安全。

1P断路器与DPN断路器区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同步进断路器，切断时火线和零线同步切断，对居民顾客来说安全性更高。

二、2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器宽度比1P和DPN断路器宽一倍。

三、漏电保护器：事实上是指带漏电保护装置断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。

断路器（空气开关）极性和表达办法单极1P： 220V 切断火线双极2P： 220V 火线与零线同步切断双极1P+N：220V 相线+中性线同步切断三级3P: 380V 三相线所有切断四级4P： 380V 三相火线一相零线所有切断。

家庭用电路配备办法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W 此计算法以此类推。

1例：一种2P（2匹）空调回路配断路器规格大小为DPN20A，那么她准许通过最大功率就为4400W(220V*20A)。

而一种2匹空调额定功率为W,但考虑到空调启动瞬间功率会突然加大，因此配一种20A断路器(足矣)。

注：断路器大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。

2例：3匹空调应选取多少A空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。

3例：5匹空调应选取多少A空气开关？( 380V电压)750W×5匹=3750W×3倍（冲击电流）=1125W÷380V=29.60≈32A(功率÷电压=安培)安装或施工阐明:1.、按产品阐明书进行安装。

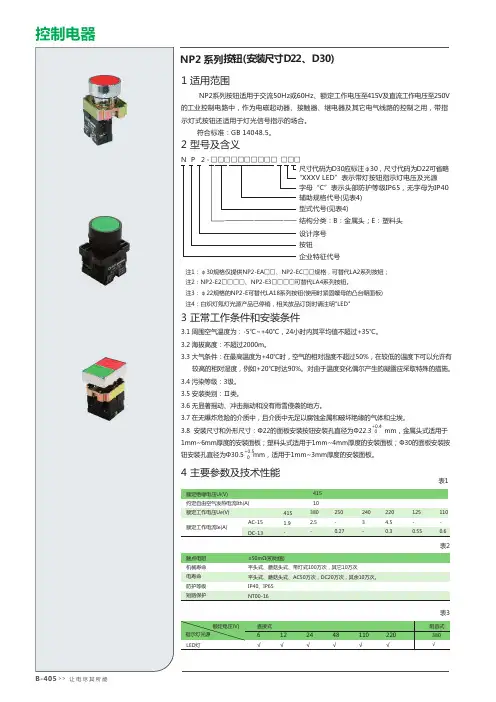

NP2 系列 按钮(安装尺寸D22、D30) NP2系列按钮适用于交流50Hz或60Hz、额定工作电压至415V及直流工作电压至250V 的工业控制电路中，作为电磁起动器、接触器、继电器及其它电气线路的控制之用，带指示灯式按钮还适用于灯光信号指示的场合。

符合标准：GB 14048.5。

1 适用范围2 型号及含义N P 2 - □□□□□□□□□□ □□□尺寸代码为D30应标注φ30，尺寸代码为D22可省略“XXXV LED”表示带灯按钮指示灯电压及光源字母“C”表示头部防护等级IP65，无字母为IP40辅助规格代号(见表4)型式代号(见表4)结构分类：B：金属头；E：塑料头设计序号按钮企业特征代号表1触点电阻机械寿命电寿命≤50mΩ(初始值)平头式、蘑菇头式、带灯式100万次，其它10万次平头式、蘑菇头式、AC50万次，DC20万次，其余10万次。

表2额定绝缘电压Ui(V)约定自由空气发热电流Ith(A)额定工作电压Ue(V)41510380表34 主要参数及技术性能4152502402201251103.1 周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃。

3.2 海拔高度：不超过2000m。

3.3 大气条件：在最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有 较高的相对湿度，例如+20℃时达90%。

对由于温度变化偶尔产生的凝露应采取特殊的措施。

3.4 污染等级：3级。

3.5 安装类别：Ⅱ类。

3.6 无显著摇动、冲击振动和没有雨雪侵袭的地方。

3.7 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。

3.8 安装尺寸和外形尺寸：Φ22的面板安装按钮安装孔直径为Φ22.3 mm，金属头式适用于1mm~6mm厚度的安装面板；塑料头式适用于1mm~4mm厚度的安装面板；Φ30的面板安装按钮安装孔直径为Φ30.5 mm，适用于1mm~3mm厚度的安装面板。

ANA1(Inm=20006300)系列智能型万能式断路器~1456891112131415NA1-2000~6300智能型万能式断路器A智能控制器旋出旋进把柄灭弧室导轨本体摇手柄手柄A断路器由本体和抽屉座两部分组成。

断路器本体插入抽屉座中成为抽屉式。

固定式断路器/隔离开关固定式安装使用固定支架注：隔离开关无智能控制器抽屉座本体普通型，多功能型智能控制器功能一览表标准型√√√√M 多功能型3M √√√√√√√√○○√○○√√√√○AA辅助触头A透明防护罩钢缆绳机械联锁1QF 2QF 010011QF2QF电路图可能的运行方式钥匙锁相间隔板门框及衬垫连杆式机械联锁5.4.15 双电源自动转换开关双电源自动转换开关为CB级，主要由两台NA1-2000关控制器等组成，适用于频率50/60Hz开关分自投自复、自投不自复、电网－发电三种。

订购双电源自动转换开关时，必须注意以下几点：a.为了防止用户接线错误，不能单独购买双电源自动控制器，需要与断路器一起订购b.必须同时订钢缆机械联锁和5常开5常闭辅助(用户实际使用3常开3常闭)c.双电源自动控制器专用电缆长2md.带双电源自动控制器的断路器，禁止带钥匙锁e.断路器的分励脱扣器、闭合电磁铁的控制电源电压只能为：AC220VAAAA控制回路接线图77.1 控制回路的连线：AAA位置信号触点容量：5 300VA 5 300VA 5 60W额定发热电流 Ith (A)额定控制容量AC230AC400DC220额定电压 (V)ANA1-20006300系列万能式断路器订货规范~NA1-6300NA1-4000/3P NA1-3200NA1-2000安装方式□抽屉式 □固定式（注：≥4000A以上无固定式）In 备注：订货时必须指明壳架电流、额定电流及辅助控制电压！注：1). 请在所需选项相对应的“□”、“ ”打“√”或填上数字；如无标注，本公司将按常规出厂整定提供。
