电压互感器全绝缘和半绝缘的区别

电工常见专业知识解答1.什么叫全绝缘变压器？什么叫半绝缘变压器？半绝缘就是变压器的靠近中性点部分绕组的主绝缘，其绝缘水平比端部绕组的绝缘水平低，而与此相反，一般变压器首端与尾端绕组绝缘水平一样叫全绝缘。

2.为什么硬母线要装设伸缩接头？物体都有热胀冷缩特性，母线在运行中会因发热而使长度发生变化。

为避免因热胀冷缩的变化使母线和支持绝缘子受到过大的应力并损坏，所以应在硬母线上装设伸缩接头。

遇到困难和挫折，让我们感到：3.套管裂纹有什么危害性？套管出现裂纹会使绝缘强度降低，能造成绝缘的进一步损坏，直至全部击穿。

裂缝中的水结冰时也可能将套管胀裂。

可见套管裂纹对变压器的安全运行是很有威胁的。

4.变压器在电力系统中的主要作用是什么？变压器中电力系统中的作用是变换电压，以利于功率的传输。

电压经升压变压器升压后，可以减少线路损耗，提高送电的经济性，达到远距离送电的目的。

而降压变压器则能把高电压变为用户所需要的各级使用电压，满足用户需要。

5.高压断路器有什么作用？高压断路器不仅可以切断和接通正常情况下高压电路中的空载电流和负荷电流，还可以在系统发生故障时与保护装置及自动装置相配合，迅速切断故障电流，防止事故扩大，保证系统的安全运行。

6.阻波器有什么作用？阻波器是载波通信及高频保护不可缺少的高频通信元件，它阻止高频电流向其他分支泄漏，起减少高频能量损耗的作用。

7.电流互感器有什么作用？电流互感器把大电流按一定比例变为小电流，提供各种仪表使用和继电保护用的电流，并将二次系统与高电压隔离。

它不仅保证了人身和设备的安全，也使仪表和继电器的制造简单化、标准化，提高了经济效益。

8.为什么要在电力电容器与其断路器之间装设一组ZnO避雷器？装设ZnO避雷器可以防止电力电容器在拉、合操作时可能出现的操作过电压，保证电气设备的安全运行。

9.电流互感器有哪几种接线方式？电流互感器的接线方式，有使用两个电流互感器两相V形接线和两相电流差接线；有使用三个电流互感器的三相Y形接线、三相Δ形接线和零序接线。

【电⽓⼯程】PT是什么，你对它⼜了解多少？⾸先，PT是什么，PT是Potential Transformer的缩写，中⽂名叫电压互感器，他的英⽂缩写很多，有时也叫VT，还有的时候叫TV(没错，在电⽓图上看到这个符号不是电视机的意思，是电压互感器)。

电压互感器是⼲什么的呢？⼀般来说在低压电路上，我们想知道线路的电压是多少，可以直接拿万⽤表测量，但是对于⾼压电路，⽐如说6kV，10kV的线路来说，想知道他们的运⾏电压，显然⽆论是正常的⼈还是正常的万⽤表都不能直接去测量，因为电压太⾼了。

这么⾼的电压难道我们就没办法测量了吗，这时PT就排上⽤场了，PT的⼀次测绝缘⾮常好，完全可以耐受⾼电压，通过他可以将10kV，110kV甚⾄更⾼的电压，转化为100V的低电压，从他的⼆次侧输出。

这个时候我们就可以很容易地⽤万⽤表，电压表测量到线路的电压了。

测量到了电压有什么⽤呢？⽤处⼤了，可以⽤来收电费，也通过电压的变化来判断线路是否出现了故障。

第⼆个需要关⼼的问题就是PT的长相，有的PT长得像下⾯这张图：这种PT由于外⾯可以看到铁芯，所以叫半封闭型的PT，别以为半封闭型的PT就是低端PT的代表，他也有他的优点，⽐如过载能⼒强，抗饱和能⼒强（因为铁芯⼤），结构简单价格便宜。

但是也有很多缺点，⽐如过电压⽔平不⾼，局部放电等级低等等。

那么全封闭PT长得什么样呢？就是下⾯这个样？以上的两种PT⼤家注意有个共同的特点，就是⼀次部分都有2个接线端，分别是A和N，A接带电线路，N通常⽤铜排货电缆短接后接地。

这种有2个接线端的PT就叫做全绝缘PT，这种PT的好处就是PT的耐压可以跟柜体打⼀样⾼，做⼯频耐压试验的时候不需要断开PT，这种PT可以⽤于VV接线和⼀些采集线电压的场合。

还有⼀种是半绝缘的PT，他只有⼀个接线端接到带电回路⾥就可以了，接地端在内部通过⼆次侧短接：这种PT⼀次侧的末端和⼆次侧的末端在电⽓上是有联系的，所以他的绝缘⽔平较低，叫做半绝缘PT，这种PT在打耐压的时候必须断开，否则会击穿，⽽且这种PT只能⽤于相电压的场合不能接在线电压上。

为什么半绝缘电压互感器不能做工频耐压试验是因为半绝缘电压互感器的一次绕组每相只引出一个接线柱（绝缘子或高压套管），一次绕组的另一个尾端在内部接壳了（没有高压绝缘子或高压套管），半绝缘电压互感器的一次绕组有一头与壳体连接死了，所以，没办法在一次侧加1.5倍的工频试验电压（加上去绕组就会受到超过额定值————1.5倍），所以，只能在二次侧加三倍频电压做试验。

为什么半绝缘电压互感器做三倍频感应试验是因为在额定频率下，施加1.2倍的额定电压时，铁芯磁通将达到饱和，励磁电流将急剧增加，故给铁芯施加1.3倍额定值以上的工频励磁电压是行不通的，只有提高励磁电源频率来提高绕组匝间电压才能达到预期的电压（一般感应耐压频率为100、150、200HZ，是工频的整数倍，故称为倍频感应耐压试验），从二次侧施加频率高于工频的试验电压，一次侧感应出相应的试验电压，电压分布情况与运行时相同，且高于运行电压，达到了考核电压互感器绝缘的目的，这也是说明在中性点不接地系统中为什么出线接地后带电运行不得超过两小时得原因。

全绝缘型与半绝缘型电压互感器的区别[摘要]：参照GB1207-2006《电磁式电压互感器》标准中接地电压互感器与不接地电压互感器的定义，提出了全绝缘型电压互感器与半绝缘型电压互感器的概念。

本文从产品外观以及结构两个方面分析了全绝缘和半绝缘电压互感器的区别，并针对两种电压互感器的特点简单分析10kv配电系统应该选择全绝缘电压互感器还是半绝缘电压互感器。

[关健词]：电压互感器，全绝缘，半绝缘0.引言电压互感器是电力系统中供测量和保护用的重要设备，它的主要作用是给测量仪器、仪表或继电保护、控制装置提供信息；使测量、保护和控制装置与高电压隔离。

电压互感器作为一种公用的一次设备在电力系统中发挥着重要的作用。

目前，我国35KV 及以下级电力系统中，开关柜厂、国家电网及广大电力用户选择电压互感器时，经常询问电压互感器的绝缘结构形式是全绝缘还是半绝缘，如何区分两种电压互感器，对照相关标准及书籍均未给出全绝缘型与半绝缘型电压互感器的明确定义。

本文提出了全绝缘型电压互感器与半绝缘型电压互感器的概念，分析了两者间的区别。

1. 全绝缘型电压互感器与半绝缘型电压互感器的概念在配电网络中都要安装电压互感器获取电压的量值，是为了电压的测量、电能的计量和保护的需要。

电压互感器按运行承受的电压不同，可分为半绝缘和全绝缘电压互感器。

半绝缘电压互感器在正常运行中只承受相电压，全绝缘电压互感器运行中可以承受线电压。

国家标准GB1207-2006 《电磁式电压互感器》中3.1通用定义中仅针对“不接地电压互感器”及“接地电压互感器”给出了明确定义。

不接地电压互感器定义：它是一种包括接线端子在内的一次绕组各个部分都是按绝缘水平对地绝缘的电压互感器。

接地电压互感器定义：它是一次绕组的一端直接接地的单相电压互感器,或一次绕组的星形联结点为直接接地的三相电压互感器。

从以上两个定义中并不能明确的区别出全绝缘型与半绝缘型电压互感器。

要区别首先了解电压互感器的内部绝缘方式，其可分为主绝缘和纵绝缘。

电压互感器按其运行承受的电压不同，可分为半绝缘和全绝缘电压互感器。

半绝缘电压互感器在正常运行中只承受相电压，全绝缘电压互感器运行中可以承受线电压。

不同之处：(1) 接线方式不同。

半绝缘电压互感器高压N极必须直接接地运行，在配电系统中变电站、开闭站、高压用户终端等需要安装电压互感器，诸多的半绝缘电压互感器的并联运行，在系统稍有不对称时，很容易激发形成高幅值的铁磁谐振过电压，并联数越多越容易发生；全绝缘电压互感器可以直接接地运行，也可以间接(接电阻、零序压变等)接地运行，还可以V形接线不接地运行。

(2) 防谐措施不同。

半绝缘电压互感器采用二次开口三角绕组上加装专用消谐器，或并联灯泡，或并联电阻抗谐振；全绝缘电压互感器除了可以采取上述措施外，还可以在高压中性点串联电阻消谐。

全绝缘电压互感器由于正常运行处于降压运行状态，励磁性能比较好。

有效防止压变铁磁谐振过电压，必须多管齐下、多种措施并用才能奏效。

(3) 单相接地承受的电压不同。

半绝缘电压互感器在系统单相接地时，需要承受线电压的冲击，一般运行不得超过2 h，长期运行可能造成击穿故障；全绝缘电压互感器在系统单相接地时，承受的是额定电压。

(4) 安全运行的效果不同。

我局的10多个35 kV变电站在20世纪80年代末90年代初，对全绝缘电压互衅鞑扇《慰谌侨谱樯喜⒘?00 W灯泡，中性点串接ZG11-250-11k-I电阻的消谐振措施，10多年来偶然发生过压变熔丝熔断故障，并且大多是电阻损坏或断线等原因引起的。

但是我局近年来新建的几个110 kV变电站，采用半绝缘电压互感器运行状况不好，故障不断。

例如，110 kV石门变电站2001年9月投产至2003年7月间共发生单相、二相、三相熔丝熔断26次，110 kV乌镇变电站2001年7月至2003年9月间共发生单相、二相、三相熔丝熔断21次，且在2003-09-09，10 kV 2号压变烧毁引起柜内短路(整柜烧坏)事故；110 kV河山变电站也发生过压变击穿。

变压器半绝缘和全绝缘的区别以及选中性点保护的方法1、半绝缘就是变压器的靠近中性点部分绕组的主绝缘，其绝缘水平比端部绕组的绝缘水平低，而与此相反，一般变压器首端与尾端绕组绝缘水平一样叫全绝缘。

2、选用中性点保护采用分级绝缘的变压器。

绕组中性点的绝缘水平比绕组首端的低。

当变压器设计为中性点必须接地运行时，中性点绝缘水平比首端低得多。

当变压器运行方式为中性点接地运行，也可在系统不失去接地情况下不接地运行，其中性点绝缘水平相对较高。

例如，220kV变压器中性点绝缘水平为110kV；110kV变压器中性点绝缘水平为60kV或38kV。

城镇供电110kV 网络中广泛应用的正是这类变压器。

为防止大气过电压、操作过电压及变压器高压侧(110kV系统)单相接地引起的过电压对中性点绝缘的破坏，经过实际应用；日新电气认为选用中性点经避雷器或“间隙”保护能较好地满足绝缘配合、继电保护及运行方式的要求。

(1)避雷器的选择为防止大气过电压，中性点安装避雷器应满足以下条件：①其冲击放电电压应低于变压器中性点冲击耐压；②其灭弧电压应大于电网单相接地而引起的中性点电位升高的稳态值Uo，即： Uo＝Uxg(Xo／X1)／(2+Xo／X1)式中，Xo／X1为接地系数。

工程实践中选择变压器中性点专用的金属氧化物避雷器，可以做好绝缘配合。

例如，沈阳变压器厂生产的变压器的典型绕组中性点绝缘水平为LI325、ACl40，即额定雷电冲击耐受电压为325kV，额定短时工频耐受电压为140kV(有效值)。

选择Y1W-73/200避雷器，起始动作电压为不小于103kV(8／20us)，1kA最大雷电冲击残压为200kV，可以满足①、②两个条件的要求。

(2)间隙选择变压器采用放电间隙保护，放电间隙装于变压器中性点与地线之间，有棒形、球形、角形等多种形式。

实践中以棒-棒形用得最多，现以棒-棒形间隙来计算其间隙长度的选择。

在工频电压作用下，间隙在50％工频击穿电压时应满足以下条件：①工频电压作用下，气隙耐受电压应大于电网单相接地而引起的中性点电位升高的暂态值U'0，其可按下式计算，即:U'0＝Sqrt(2)U0②系统发生接地故障时，当有关中性点接地点跳闸后，而带电源的中性点不接地变压器仍保留在故障电网中，110kV系统变成一个不接地系统，电网零序电压升高(故障点零序电压最高可达到相电压)，对变压器绝缘有较大危害的情况下，放电间隙应能动作放电，降低对地电压，防止变压器绝缘破坏。

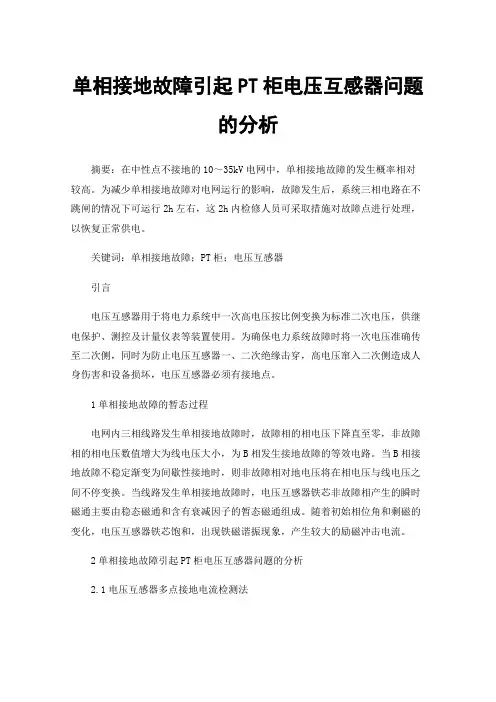

单相接地故障引起PT柜电压互感器问题的分析摘要：在中性点不接地的10～35kV电网中，单相接地故障的发生概率相对较高。

为减少单相接地故障对电网运行的影响，故障发生后，系统三相电路在不跳闸的情况下可运行2h左右，这2h内检修人员可采取措施对故障点进行处理，以恢复正常供电。

关键词：单相接地故障；PT柜；电压互感器引言电压互感器用于将电力系统中一次高电压按比例变换为标准二次电压，供继电保护、测控及计量仪表等装置使用。

为确保电力系统故障时将一次电压准确传至二次侧，同时为防止电压互感器一、二次绝缘击穿，高电压窜入二次侧造成人身伤害和设备损坏，电压互感器必须有接地点。

1单相接地故障的暂态过程电网内三相线路发生单相接地故障时，故障相的相电压下降直至零，非故障相的相电压数值增大为线电压大小，为B相发生接地故障的等效电路。

当B相接地故障不稳定渐变为间歇性接地时，则非故障相对地电压将在相电压与线电压之间不停变换。

当线路发生单相接地故障时，电压互感器铁芯非故障相产生的瞬时磁通主要由稳态磁通和含有衰减因子的暂态磁通组成。

随着初始相位角和剩磁的变化，电压互感器铁芯饱和，出现铁磁谐振现象，产生较大的励磁冲击电流。

2单相接地故障引起PT柜电压互感器问题的分析2.1电压互感器多点接地电流检测法变电站电压互感器二次回路通过N600集中一点接地。

正常运行情况下，N600单独接地点上只有微弱的感应电流，此电流几乎不受接地电阻的改变影响而变化。

电流检测法通过钳形电流表检测N600接地点上电流大小判断是否存在多点接地。

当N600单独接地点电流不超过50mA，或者前后两次测量电流变化值不超过50mA时，说明无多点接地。

反之，则说明存在多点接地，需进一步排查。

电流检测法原理简单，操作方便，但无法实现实时在线监测。

实际运行维护时，要求6个月检测一次N600接地电流。

同时，利用电流检测法发现电压互感器上存在多点接地时，由于测量的是N600集中接地点的电流，因此无法判断究竟是哪一组电压互感器存在多点接地故障。

半绝缘与全绝缘电压互感器的应用分析发布时间：2022-09-25T05:30:50.575Z 来源：《科学与技术》2022年第10期5月作者：阿布力肯木·吾甫尔[导读] 以处理电压互感器运用中出现的问题为目的，应该深入了解半绝缘、全绝缘电压互感器具体的应用原理阿布力肯木·吾甫尔国网新疆电力有限公司阿克苏供电公司新疆阿克苏 843000摘要：以处理电压互感器运用中出现的问题为目的，应该深入了解半绝缘、全绝缘电压互感器具体的应用原理，所以，需要结合当前运用的情况，详细分析具体的运用方法与措施，可以测出智能电网电场数值，增强实际的应用效果。

关键词：半绝缘；全绝缘；电压互感器装置；应用引言：在智能电网运行时，电压互感器属于电场测量中必不可少的设备之一，一方面，能够及时、准确测定并统计智能电网电力回路中的电压与电流参数，带给智能电网安全可靠性很大的影响，推动了智能变电站建设的进程。

虽然电压互感器得到了推广和运用，仍然会出现很多缺陷与不足，造成很大的危害。

为此，如何利用半绝缘全绝缘电压互感器至关重要。

1.半绝缘电压互感器的运用具体应用此种电压互感器装置时，能够在智能电网中发挥出良好的作用。

当测定电场数值的过程当中，可以发挥出相位延迟器的功能。

在测量系统中涵盖了诸多的部分，比如，起偏器、电光体等。

系统的具体结构情况如下图1所示。

图1测量系统自身的结构图具体进行运用时，可以把起偏器、检偏器放到电力回路的两端上，能够准确测定出电力回路的相位差，能够得到电场强度数值。

电压互感器的输出电压强度I如下：（1）结合上式，不难获悉，I1代表起偏器的输入电压强度；α代表电力回路的相位差；β代表起偏器的偏振方向。

电压互感器的输入电压强度主要和外加电场产生的相位差、起偏器的偏振方向等密切相关，为此，进行电路设计的过程中，要求起偏器和检偏器的偏振方向保持相反的状态。

当电光体处于交流电压的作用环境中，所产生的相位差α属于交流量。
