电压互感器的种类和基本术语

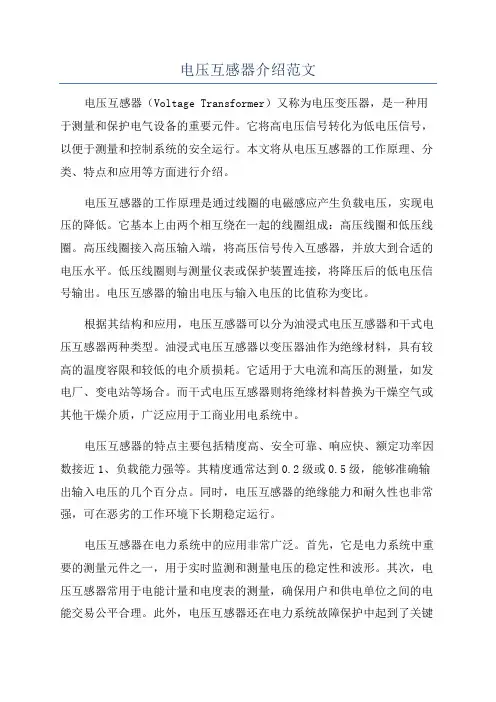

电压互感器介绍范文电压互感器（Voltage Transformer）又称为电压变压器，是一种用于测量和保护电气设备的重要元件。

它将高电压信号转化为低电压信号，以便于测量和控制系统的安全运行。

本文将从电压互感器的工作原理、分类、特点和应用等方面进行介绍。

电压互感器的工作原理是通过线圈的电磁感应产生负载电压，实现电压的降低。

它基本上由两个相互绕在一起的线圈组成：高压线圈和低压线圈。

高压线圈接入高压输入端，将高压信号传入互感器，并放大到合适的电压水平。

低压线圈则与测量仪表或保护装置连接，将降压后的低电压信号输出。

电压互感器的输出电压与输入电压的比值称为变比。

根据其结构和应用，电压互感器可以分为油浸式电压互感器和干式电压互感器两种类型。

油浸式电压互感器以变压器油作为绝缘材料，具有较高的温度容限和较低的电介质损耗。

它适用于大电流和高压的测量，如发电厂、变电站等场合。

而干式电压互感器则将绝缘材料替换为干燥空气或其他干燥介质，广泛应用于工商业用电系统中。

电压互感器的特点主要包括精度高、安全可靠、响应快、额定功率因数接近1、负载能力强等。

其精度通常达到0.2级或0.5级，能够准确输出输入电压的几个百分点。

同时，电压互感器的绝缘能力和耐久性也非常强，可在恶劣的工作环境下长期稳定运行。

电压互感器在电力系统中的应用非常广泛。

首先，它是电力系统中重要的测量元件之一，用于实时监测和测量电压的稳定性和波形。

其次，电压互感器常用于电能计量和电度表的测量，确保用户和供电单位之间的电能交易公平合理。

此外，电压互感器还在电力系统故障保护中起到了关键的作用。

它能够通过检测电气设备中的过载、短路和其他故障情况，实时输出信号给保护装置，以避免电气设备的损坏和人员的伤害。

总之，电压互感器是电力系统中至关重要的元件之一，通过降低高压信号并准确测量和传递电压信息，保障了电力系统的稳定性和安全性。

随着电力系统的不断发展和智能化水平的提高，电压互感器的功能和性能也在不断地进化和提升。

电压互感器电压互感器是一个带铁心的变压器。

它主要由一、二次线圈、铁心和绝缘组成。

当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。

改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。

电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

（1）按安装地点可分为户内式和户外式。

35kV及以下多制成户内式；35kV以上则制成户外式。

（2）按相数可分为单相和三相式，35kV及以上不能制成三相式。

（3）按绕组数目可分为双绕组和三绕组电压互感器，三绕组电压互感器除一次侧和基本二次侧外，还有一组辅助二次侧，供接地保护用。

（4）按绝缘方式可分为干式、浇注式、油浸式和充气式，干式浸绝缘胶电压互感器结构简单、无着火和爆炸危险，但绝缘强度较低，只适用于6kV以下的户内式装置；浇注式电压互感器结构紧凑、维护方便，适用于3kV～35kV户内式配电装置；油浸式电压互感器绝缘性能较好，可用于10kV 以上的户外式配电装置；充气式电压互感器用于SF6全封闭电器中。

（5）此外，还有电容式电压互感器，电容式电压互感器实际上是一个单相电容分压管，由若干个相同的电容器串联组成，接在高压相线与地面之间，它广泛用于110kV～330kV的中性点直接接地的电网中。

2、工作原理电压互感器其工作原理与变压器相同，基本结构也是铁心和原、副绕组。

特点是容量很小且比较恒定，正常运行时接近于空载状态。

电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。

为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。

测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。

电流互感器及电压互感器型含义大全HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电流互感器及电压互感器型号含义说明PT型号含义说明第1位：J—PT第2位：D—单相；S—三相；C—串级；W—五铁芯柱第3位：G—干式；J—油浸；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相第4位：W—五铁芯柱；B—带补偿角差绕组；连字符号后面：GH—高海拔；TH—湿热区CT型号含义说明第1位：L—CT第2或3位：A—穿墙式；M—母线型；B—支柱式；C—瓷绝缘；S—塑料注射绝缘；D—单匝贯穿式；W—户外式；F—复匝式；G—改进型；Y—低压式；Z—浇注绝缘式支柱式；Q—母线型；K—塑料外壳；J—浇注绝缘或加大容量第4或5位：B—保护级；C—差动保护；D—D级；J—加大容量；Q—加强型例：LZZBJ9-10A3GL 电流互感器 Current transformerZ 支柱式 Post typeZ 浇注式 Casting typeB 带保护级 Wity protective classJ 加强型 Reinforced type9 设计序号 Design Number10 额定电压（kV） Highest voltage for equipment(kV) A3G 结构代号 Structure codeLFZ-10QL 电流互感器 Current transformerF 复匝式Z 浇注式 Casting type10 额定电压（kV） Highest voltage for equipment(kV) Q 结构代号 Structure codeLZZ-10L 电流互感器 Current transformerZ 支柱式 Post typeZ 浇注式 Casting type10 额定电压（kV） Highest voltage for equipment(kV)LDZB6-10Q 来源:L 电流互感器 Current transformerD 单匝式Z 浇注式 Casting typeB 带保护级 Wity protective class6 设计序号 Design Number10 额定电压（kV） Highest voltage for equipment(kV) Q 结构代号 Structure codeLZZJ-10L 电流互感器 Current transformerZ 支柱式 Post typeZ 浇注式 Casting typeJ 加强型 Reinforced type10 额定电压（kV） Highest voltage for equipment(kV)LFSQ-10QL 电流互感器 Current transformerF 封闭式 Hermetical typeS 手车式 Handcart typeQ 加强型 Reinforced type10 额定电压（kV） Highest voltage for equipment(kV)Q 结构代号 Structure codeLCZ-35QL 电流互感器 Current transformerC 手车式 Handcart type 请登陆:输配电设备网浏览更多信息Z 浇注式 Casting type35 额定电压（kV ） Highest voltage for equipment(kV) Q 结构代号 Structure codeJDZ(X)10-3,6,10J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 Casting typeX 带剩余电压绕组 With residual voltage winding10 设计序号 Design Number3,6,10 电压等级（kV） Voltage class(kV)JDZF7-10GYW1J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 Casting typeF 带剩余电压绕组 With residual voltage winding7 设计序号 Design Number10 电压等级（kV） Voltage class(kV)GYW1 高原污秽 Plateau DirtyLM2-06.05型电流互感器是“树脂浇注式电流互感器”L--电流互感器M--母线型2--设计序号06--额定电压为0.6KV05--额定电压为0.5KVAS12/150b/2S型电流互感器是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12150b/2SL—电流互感器Z—支柱式Z—浇注绝缘B—带保护级J—加大容量9—设计序号12—额定电压（12KV）150b—浇注体宽度为150mm2S—热稳定电流时间AS12/175b/2S型电流互感器也是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12175b/2S与上面的区别在于它的浇注体宽度变为175mmLAZBJ-12型电流互感器是“穿墙式全封闭电流互感器”L—电流互感器A—穿墙式Z--浇注绝缘B—带保护级J—加大容量12—额定电压（12KV）一般来说，国产电流互感器型号字母的含义如下：第一个字母：L--电流互感器第二（或三）个字母：A--穿墙式；M--母线型；B--支柱式；绝缘方面，C为瓷绝缘，S为塑料注射绝缘；D--单匝贯穿式；W--户外式；F--复匝式；G--改进型；Y--低压式；Z--浇注绝缘或支柱式；Q--母线型；K--塑料外壳；J--浇注绝缘或加大容量。

电压互感器型号含义及原理说明型号含义说明：第1位：J—PT第2位：D—单相；S—三相；C—串级；W—五铁芯柱第3位：G—干式；J—油浸；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相第4位：W—五铁芯柱；B—带补偿角差绕组；连字符号后面：GH—高海拔；TH—湿热区例：JDZ(X)10-3,6,10J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 Casting typeX 带剩余电压绕组 With residual voltage winding10 设计序号 Design Number3,6,10 电压等级（kV） Voltage class(kV)JDZF7-10GYW1J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 Casting typeF 带剩余电压绕组 With residual voltage winding7 设计序号 Design Number10 电压等级（kV） Voltage class(kV)GYW1 高原污秽 Plateau Dirty互感器在供配电系统中主要分为两种：电压互感器和电流互感器。

在供配电系统中，大电流、高电压有时不能直接用电流表和电压表来测量，必须通过互感器按比例减小后测量。

互感器的内部结构就是变压器。

按照变压器的原理运行。

电压互感器的工作原理相当于2次侧开路的变压器，用来变压，在二次侧接入电压表测量电压（可以并联多个电压表）。

电压互感器的二次侧不能短路。

电流互感器的工作原理相当于2次侧短路的变压器，用来变流，在二次侧接入电流表测量电流（可以串联多个电流表）。

电流互感器的二次侧不能开路。

电压表相当于电压互感器大负载（阻抗大）测量装置。

电流表相当于电流互感器小负载（阻抗小）测量装置。

PT，电压互感器，英文拼写Potential Transformers，是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V的变换设备。

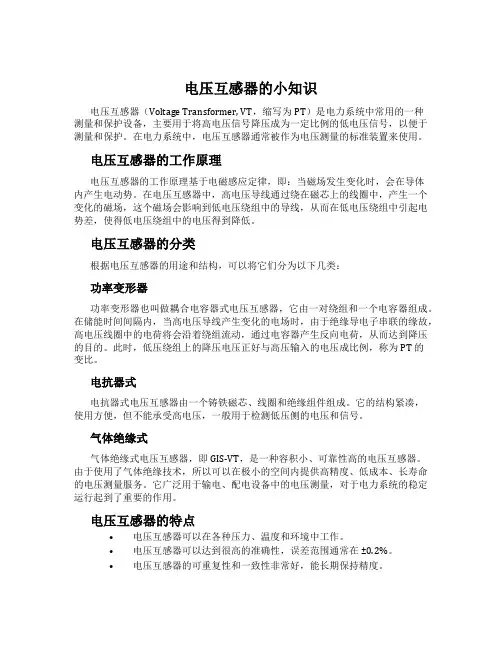

电压互感器的小知识电压互感器（Voltage Transformer, VT，缩写为PT）是电力系统中常用的一种测量和保护设备，主要用于将高电压信号降压成为一定比例的低电压信号，以便于测量和保护。

在电力系统中，电压互感器通常被作为电压测量的标准装置来使用。

电压互感器的工作原理电压互感器的工作原理基于电磁感应定律，即：当磁场发生变化时，会在导体内产生电动势。

在电压互感器中，高电压导线通过绕在磁芯上的线圈中，产生一个变化的磁场，这个磁场会影响到低电压绕组中的导线，从而在低电压绕组中引起电势差，使得低电压绕组中的电压得到降低。

电压互感器的分类根据电压互感器的用途和结构，可以将它们分为以下几类：功率变形器功率变形器也叫做耦合电容器式电压互感器，它由一对绕组和一个电容器组成。

在储能时间间隔内，当高电压导线产生变化的电场时，由于绝缘导电子串联的缘故，高电压线圈中的电荷将会沿着绕组流动，通过电容器产生反向电荷，从而达到降压的目的。

此时，低压绕组上的降压电压正好与高压输入的电压成比例，称为 PT 的变比。

电抗器式电抗器式电压互感器由一个铸铁磁芯、线圈和绝缘组件组成。

它的结构紧凑，使用方便，但不能承受高电压，一般用于检测低压侧的电压和信号。

气体绝缘式气体绝缘式电压互感器，即 GIS-VT，是一种容积小、可靠性高的电压互感器。

由于使用了气体绝缘技术，所以可以在极小的空间内提供高精度、低成本、长寿命的电压测量服务。

它广泛用于输电、配电设备中的电压测量，对于电力系统的稳定运行起到了重要的作用。

电压互感器的特点•电压互感器可以在各种压力、温度和环境中工作。

•电压互感器可以达到很高的准确性，误差范围通常在 ±0.2%。

•电压互感器的可重复性和一致性非常好，能长期保持精度。

•电压互感器铸铁外壳具有很好的防护性能，即使途中受到外力冲击或短路电流影响也能保证人员和设备的安全。

电压互感器的应用范围电压互感器广泛应用于电力系统中的各个领域，包括：•电压测量：将高电压降低至安全的水平后，作为计量、控制和保护之用；•电力监测：监测电力系统中的电压波形和幅值等，对电力系统进行状态监测、预警和诊断分析；•保护：将高电压降低至中低电压，保护电力系统中的拓扑结构和设备安全；•控制：根据电压信号的大小和变化，调整电力系统中的设备。

互感器分为电压互感器和电流互感器两大类。

电压互感器可在高压和超高压的电力系统中用于电压和功率的测量等。

电流互感器可用在交换电流的测量、交换电度的测量和电力拖动线路中的保护。

一、电压互感器分类1. 按用途分测量用电压互感器（或电压互感器的测量绕组），在正常电压范围内，向测量、计量装置提供电网电压信息。

保护用电压互感器（或电压互感器的保护绕组），在电网故障状态下，向继电保护等装置提供电网故障电压信息。

2. 按绝缘介质分干式电压互感器。

由普通绝缘材料浸渍绝缘漆作为绝缘，多用在500V及以下低电压等级。

浇注绝缘电压互感器。

由环氧树脂或其他树脂混合材料浇注成型，多用在35KV及以下电压等级。

油浸式电压互感器。

由绝缘纸和绝缘油作为绝缘，是我国最常见的结构型式，常用在220KV及以下电压等级。

气体绝缘电压互感器。

由气体作主绝缘，多用在超高压、特高压。

3. 按相数分单相电压互感器，一般在35KV及以上电压等级采用。

三相电压互感器，一般在35KV及以下电压等级采用。

4. 按电压变换原理分电磁式电压互感器。

根据电磁感应原理变换电压，原理与基本结构和变压器完全相似，我国多在220KV及以下电压等级采用。

电容式电压互感器。

由电容分压器、补偿电抗器、中间变压器、阻尼器及载波装置防护间隙等组成，目前我国110KV-500KV电压等级均有应用，超高压只生产电容式电压互感器。

光电式电压互感器。

通过光电变换原理以实现电压变换，近年来才开始使用。

5. 按使用条件分户内型电压互感器。

安装在室内配电装置中，一般用在35KV及以下电压等级。

户外型电压互感器。

安装在户外配电装置中，多用在35KV及以上电压等级。

6. 按一次绕组对地运行状态分一次绕组接地的电压互感器。

单相电压互感器一次绕组的末端或三相电压互感器一次绕组的中性点直接接地，末端绝缘水平较低。

一次绕组不接地的电压互感器。

单相电压互感器一次绕组两端子对地都是绝缘的；三相电压互感器一次绕组的各部分，包括接线端子对地都是绝缘的，而且绝缘水平与额定绝缘水平一致。

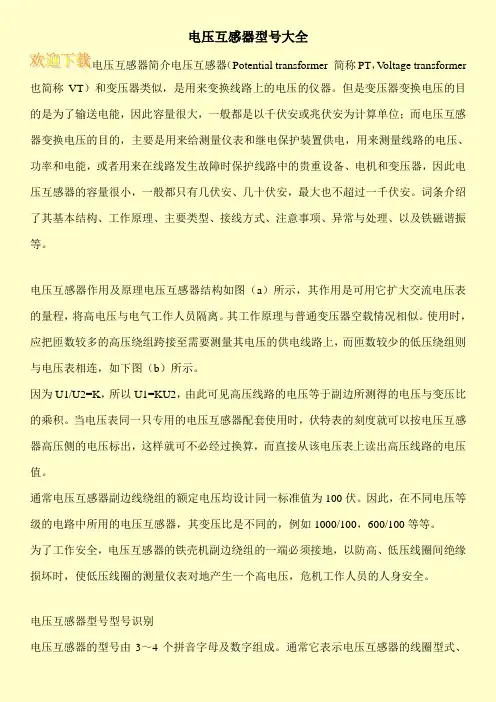

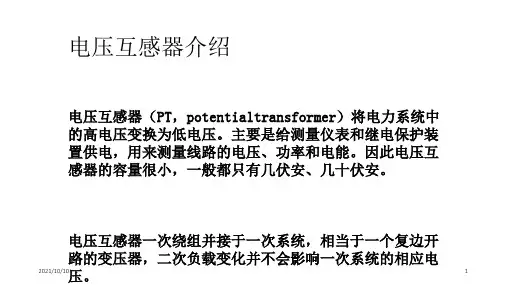

电压互感器型号大全电压互感器简介电压互感器（Potential transformer 简称PT，V oltage transformer 也简称VT）和变压器类似，是用来变换线路上的电压的仪器。

但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。

词条介绍了其基本结构、工作原理、主要类型、接线方式、注意事项、异常与处理、以及铁磁谐振等。

电压互感器作用及原理电压互感器结构如图（a）所示，其作用是可用它扩大交流电压表的量程，将高电压与电气工作人员隔离。

其工作原理与普通变压器空载情况相似。

使用时，应把匝数较多的高压绕组跨接至需要测量其电压的供电线路上，而匝数较少的低压绕组则与电压表相连，如下图（b）所示。

因为U1/U2=K，所以U1=KU2，由此可见高压线路的电压等于副边所测得的电压与变压比的乘积。

当电压表同一只专用的电压互感器配套使用时，伏特表的刻度就可以按电压互感器高压侧的电压标出，这样就可不必经过换算，而直接从该电压表上读出高压线路的电压值。

通常电压互感器副边线绕组的额定电压均设计同一标准值为100伏。

因此，在不同电压等级的电路中所用的电压互感器，其变压比是不同的，例如1000/100，600/100等等。

为了工作安全，电压互感器的铁壳机副边绕组的一端必须接地，以防高、低压线圈间绝缘损坏时，使低压线圈的测量仪表对地产生一个高电压，危机工作人员的人身安全。

电压互感器型号型号识别电压互感器的型号由3～4个拼音字母及数字组成。

通常它表示电压互感器的线圈型式、。
