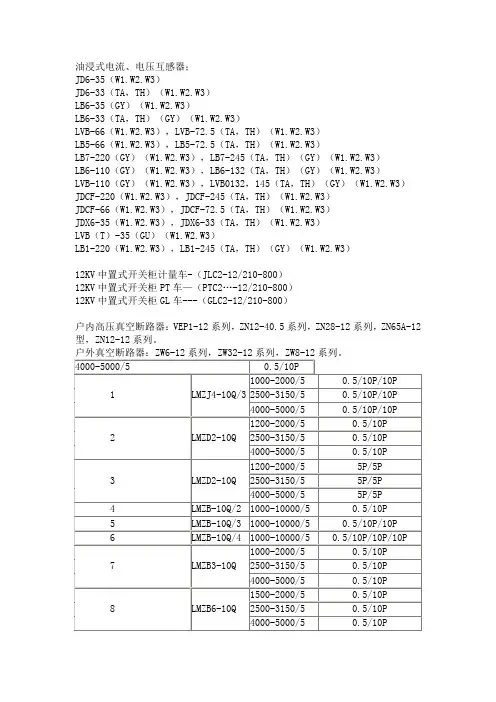

高压柜电压互感器

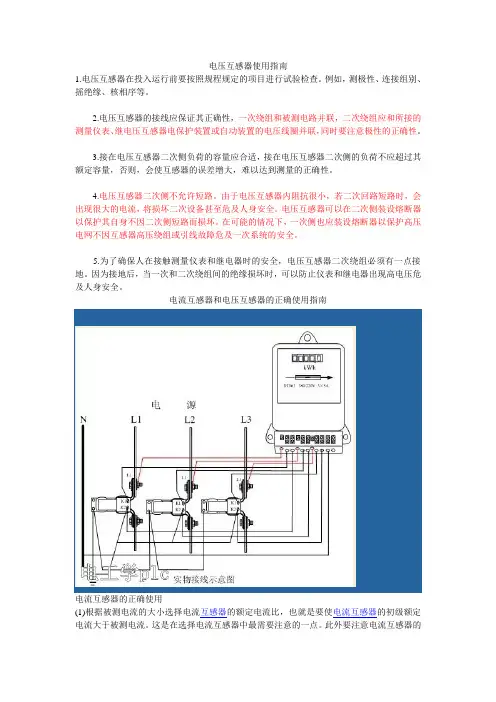

电压互感器使用指南1.电压互感器在投入运行前要按照规程规定的项目进行试验检查。

例如，测极性、连接组别、摇绝缘、核相序等。

2.电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电压互感器电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。

3.接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。

4.电压互感器二次侧不允许短路。

由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。

电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。

在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。

5.为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。

因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。

电流互感器和电压互感器的正确使用指南电流互感器的正确使用(1)根据被测电流的大小选择电流互感器的额定电流比，也就是要使电流互感器的初级额定电流大于被测电流。

这是在选择电流互感器中最需要注意的一点。

此外要注意电流互感器的额定电压大小，选择时要与使用它的线路电压相适应。

(2)与电流互感器配套使用的交流电流表应选5安的量程。

通常与电流互感器配套用的此式电流表的刻度是按电流互感器的初级线圈额定电流标度的。

这样的电流表标明了应该配用的电流互感器的额定变流比，在选用这种电流表时，就一定要和相应的电流互感器配套使用。

(3)注意使测量仪表所消耗的功率不要超过电流互感器的额定容量。

(4)电流互感器的初级串联接入被测电路，而它的次级则与测旦仪表连接。

(5)电流互感器次级和铁芯都要可靠地接地。

(6)电流互感器次级绝对不容许开路。

电压互感器的正确使用(1)在选择互感器时，主要根据被测电压的高低选择电压互感器的额定变压比，也就是应该使所选用的电压互感器初级线圈的额定电压大于被测电压。

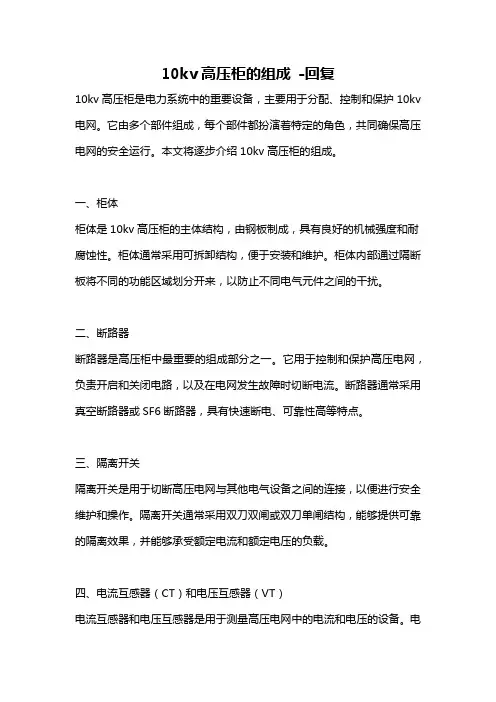

10kv高压柜的组成-回复10kv高压柜是电力系统中的重要设备，主要用于分配、控制和保护10kv 电网。

它由多个部件组成，每个部件都扮演着特定的角色，共同确保高压电网的安全运行。

本文将逐步介绍10kv高压柜的组成。

一、柜体柜体是10kv高压柜的主体结构，由钢板制成，具有良好的机械强度和耐腐蚀性。

柜体通常采用可拆卸结构，便于安装和维护。

柜体内部通过隔断板将不同的功能区域划分开来，以防止不同电气元件之间的干扰。

二、断路器断路器是高压柜中最重要的组成部分之一。

它用于控制和保护高压电网，负责开启和关闭电路，以及在电网发生故障时切断电流。

断路器通常采用真空断路器或SF6断路器，具有快速断电、可靠性高等特点。

三、隔离开关隔离开关是用于切断高压电网与其他电气设备之间的连接，以便进行安全维护和操作。

隔离开关通常采用双刀双闸或双刀单闸结构，能够提供可靠的隔离效果，并能够承受额定电流和额定电压的负载。

四、电流互感器（CT）和电压互感器（VT）电流互感器和电压互感器是用于测量高压电网中的电流和电压的设备。

电流互感器将高压电流转换为低压电流，通常通过二次绕组将信号传递给保护继电器和测量仪表。

电压互感器则将高压电压转换为低压电压，并将信号传递给保护继电器和测量仪表。

五、保护继电器保护继电器是用于监控高压电网的电流、电压、频率等参数，并在电网发生故障时采取相应的保护措施。

保护继电器可以根据需要进行定制，以实现过电流保护、欠电流保护、跳闸保护等功能。

六、电能计量装置电能计量装置用于测量高压电网中的电能消耗，通常由电能表和相关仪表组成。

它能够准确记录电能的使用情况，为电力系统的管理和计费提供依据。

七、仪表和控制装置仪表和控制装置用于监控和控制高压柜的运行状态。

它们通常包括开关指示灯、电流电压显示仪表、控制按钮等。

仪表和控制装置能够提供实时反馈和操作接口，便于操作人员对高压柜进行监控和控制。

总结：10kv高压柜是电力系统中不可或缺的设备，它的组成包括柜体、断路器、隔离开关、电流互感器、电压互感器、保护继电器、电能计量装置、仪表和控制装置等部件。

高压开关柜原理
高压开关柜原理是指利用高压电力设备来进行电流的切换和控制的一种电气设备。

它主要由断路器、隔离开关、负荷开关、电流互感器、电压互感器、电能表等组成。

高压开关柜的基本原理是通过断开或接通电路来控制电力系统中的电流流向和电能传输。

当我们需要断开电路时，可以使用断路器来切断电源，并将负荷隔离开关打开，从而实现对电路的断电。

而当需要接通电路时，可以使用隔离开关来连接电源，并将断路器关闭，使电能能够流动。

在高压开关柜中，电流互感器和电压互感器起着重要的作用。

电流互感器主要用来测量电流的大小，并将电流信号转化为相应的电压信号。

而电压互感器则用来测量电压的大小，并将电压信号转化为相应的电流信号。

通过这些互感器的配合，我们可以获得准确的电流和电压信息，用于监测和控制电力系统。

此外，高压开关柜还可以配备电能表来测量已用的电能，以便进行电量计量和费用管理。

总的来说，高压开关柜利用断路器、隔离开关等组件来控制电力系统中的电能流动，并通过电流互感器、电压互感器等装置来实时监测电流和电压信息。

这样可以保证电力系统的安全运行，并提供相关的电能数据供管理使用。

高压低压配电柜的电压互感器有什么作用电压互感器是一种常见的电力变电设备，广泛用于高压低压配电柜中。

它起着非常重要的作用，能够实现电力变压、电力计量、电力保护等功能。

本文将详细介绍高压低压配电柜的电压互感器的作用，以及其在电力系统中的应用。

一、什么是电压互感器电压互感器是一种用来将高电压转换成低电压，以便测量或保护装置使用的装置。

它是电力系统中必不可少的设备之一，通过电磁感应原理，将高压一侧的电压变换成低压输出。

二、电压互感器的作用1. 电力测量电压互感器在电力系统中起着电力测量的作用。

它能够将高压电网的电压转换成符合低压电表测量范围的低电压，以便进行准确的电能计量。

通过电压互感器的测量，我们可以了解到电力系统中的电压水平，为电力供需的平衡、电网运行和电能计费提供参考依据。

2. 电力保护电压互感器在电力系统中担负着电力保护的重要任务。

当高压电网发生故障时，电压互感器能够及时感知到并传递给保护装置，保护装置进而采取措施，切断故障部分，确保电网的安全运行。

电压互感器的保护功能对于预防和减少电力系统中的故障以及保护设备的安全非常关键。

3. 电力监测与调控电压互感器可以用于电力监测与调控。

通过对电压互感器的监测，可以实时了解电力系统中的电压波动情况，包括过高、过低、过载等异常情况。

根据监测结果，电力系统可以及时调整电力输出，确保电网的稳定运行。

4. 电力质量分析电压互感器还可以用于电力质量分析。

通过对电压互感器输出电压的采集和分析，可以了解电力系统中的电压波形、电流波形等参数。

这对于发现电力系统中的潜在问题、调整电力质量，提高电力供应的可靠性和稳定性具有重要意义。

三、电压互感器在电力系统中的应用电压互感器在电力系统中应用广泛。

它通常用于变电站、配电柜等场所，用于测量和保护系统中的电压。

在变电站中，电压互感器用于测量变电站内部各个电压等级的电压，以及传递给保护装置进行故障检测和保护动作。

在配电柜中，电压互感器用于测量配电柜内部的电压，以便及时发现电力异常，保护电器设备的安全运行。

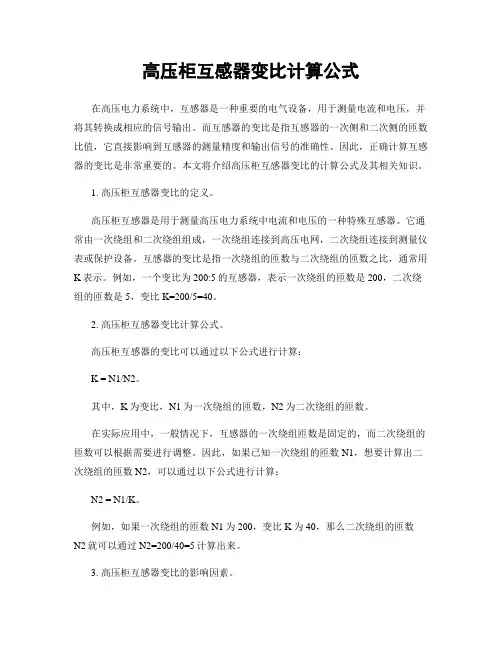

高压柜互感器变比计算公式在高压电力系统中，互感器是一种重要的电气设备，用于测量电流和电压，并将其转换成相应的信号输出。

而互感器的变比是指互感器的一次侧和二次侧的匝数比值，它直接影响到互感器的测量精度和输出信号的准确性。

因此，正确计算互感器的变比是非常重要的。

本文将介绍高压柜互感器变比的计算公式及其相关知识。

1. 高压柜互感器变比的定义。

高压柜互感器是用于测量高压电力系统中电流和电压的一种特殊互感器。

它通常由一次绕组和二次绕组组成，一次绕组连接到高压电网，二次绕组连接到测量仪表或保护设备。

互感器的变比是指一次绕组的匝数与二次绕组的匝数之比，通常用K表示。

例如，一个变比为200:5的互感器，表示一次绕组的匝数是200，二次绕组的匝数是5，变比K=200/5=40。

2. 高压柜互感器变比计算公式。

高压柜互感器的变比可以通过以下公式进行计算：K = N1/N2。

其中，K为变比，N1为一次绕组的匝数，N2为二次绕组的匝数。

在实际应用中，一般情况下，互感器的一次绕组匝数是固定的，而二次绕组的匝数可以根据需要进行调整。

因此，如果已知一次绕组的匝数N1，想要计算出二次绕组的匝数N2，可以通过以下公式进行计算：N2 = N1/K。

例如，如果一次绕组的匝数N1为200，变比K为40，那么二次绕组的匝数N2就可以通过N2=200/40=5计算出来。

3. 高压柜互感器变比的影响因素。

高压柜互感器的变比是影响其测量精度和输出信号准确性的重要因素之一。

正确的变比可以确保互感器的输出信号与实际电流和电压值相匹配，从而保证系统的安全稳定运行。

而变比的不正确则会导致测量误差，甚至影响到系统的保护动作。

因此，在使用高压柜互感器时，需要特别注意以下几个因素：（1）互感器的设计参数，包括一次绕组和二次绕组的匝数设计、磁芯材料和截面积等。

（2）互感器的制造工艺，包括绕组的匝数和匝间绝缘的质量、磁芯的加工精度等。

（3）互感器的安装和调试，包括互感器的接线方式、二次回路的连接质量等。

电压互感器（Potential Transformer 简称PT，Voltage Transformer简称VT）和变压器类似，是用来变换电压的仪器。

但变压器变换电压的目的是方便输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。

民熔电压互感器产品介绍JDZ-10高压电压互感器 10kv半封闭式电压互感器0.5级羊角型JDZX10-10电压互感器10KV户内高压柜保护用REL10-10互感器JDZ9-10电压互感器电压互感器的基本结构和变压器很相似，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。

两个绕组都装在或绕在铁心上。

两个绕组之间以及绕组与铁心之间都有绝缘，使两个绕组之间以及绕组与铁心之间都有电气隔离。

电压互感器在运行时，一次绕组N1并联接在线路上，二次绕组N2并联接仪表或继电器。

因此在测量高压线路上的电压时，尽管一次电压很高，但二次却是低压的，可以确保操作人员和仪表的安全。

其工作原理与变压器相同，基本结构也是铁心和原、副绕组。

特点是容量很小且比较恒定，正常运行时接近于空载状态。

电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。

为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。

实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。

供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。

三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。

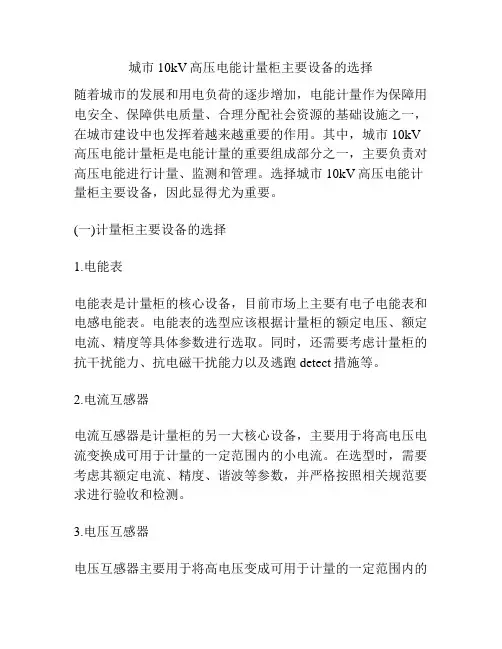

城市10kV高压电能计量柜主要设备的选择随着城市的发展和用电负荷的逐步增加，电能计量作为保障用电安全、保障供电质量、合理分配社会资源的基础设施之一，在城市建设中也发挥着越来越重要的作用。

其中，城市10kV 高压电能计量柜是电能计量的重要组成部分之一，主要负责对高压电能进行计量、监测和管理。

选择城市10kV高压电能计量柜主要设备，因此显得尤为重要。

(一)计量柜主要设备的选择1.电能表电能表是计量柜的核心设备，目前市场上主要有电子电能表和电感电能表。

电能表的选型应该根据计量柜的额定电压、额定电流、精度等具体参数进行选取。

同时，还需要考虑计量柜的抗干扰能力、抗电磁干扰能力以及逃跑detect措施等。

2.电流互感器电流互感器是计量柜的另一大核心设备，主要用于将高电压电流变换成可用于计量的一定范围内的小电流。

在选型时，需要考虑其额定电流、精度、谐波等参数，并严格按照相关规范要求进行验收和检测。

3.电压互感器电压互感器主要用于将高电压变成可用于计量的一定范围内的小电压。

其选型同样需要考虑其额定电压、精度等参数，并严格按照相关规范要求进行验收和检测。

4.控制单元控制单元是计量柜的调节核心，主要负责对电能表、电流互感器、电压互感器等设备的控制和管理。

当选择控制单元时，需要考虑它的功能、稳定性、控制能力等各个方面的因素。

(二)技术优势在城市10kV高压电能计量柜主要设备的选择中，需要考虑这些设备的技术优势。

其中，先进的技术和高品质的设备材料是提升设备性能的重要途径。

由于城市10kV高压电能计量柜的使用较长时间，耐用性能有时比技术特性更为重要。

(三)设备安全在城市10kV高压电能计量柜的选型中，设备安全也是一项非常重要的考虑因素。

计量柜内设备的安全性对用电负载的稳定和电能计量的准确性直接有影响。

设备的材料、加工工艺、质量管理等因素都是需要被周密考虑的。

(四)结论在城市10kV高压电能计量柜主要设备的选择中，各种设备的选型需要根据其精确的参数，如额定电压、额定电流、精度等条件来确定。

10kv高压柜的组成-回复10kv高压柜是电力系统中的重要设备，用于对高压电能进行控制和保护。

其主要组成包括断路器、隔离开关、互感器、电流互感器、电压互感器、控制电器等。

下面将逐一分析这些组成部分的功能及作用。

首先，断路器是高压柜中最重要的组成部分之一。

它主要用于控制高压电路的通断，当电路发生短路、过载或其他故障时，断路器能够迅速切断电路，保护设备和人身安全。

断路器的选择应考虑电气负荷、短路电流和故障类型等因素，以确保其可靠性和安全性。

隔离开关是高压柜中另一个重要的组成部分。

它与断路器类似，也可以实现电路的通断控制。

但与断路器不同的是，隔离开关通常用于对电路进行分隔，而不用于故障保护。

在对高压设备进行维护、检修或其他操作时，需要使用隔离开关将电路与外部隔离，确保操作人员的安全。

互感器是高压柜中用于测量和检测电气参数的重要设备。

电流互感器用于测量电路中的电流大小，通过电流互感器可以获得与电流相关的信息。

电压互感器用于测量电路中的电压大小，通过电压互感器可以获得与电压相关的信息。

这些信息可以用于监测电路的运行状态，进行电能计量和保护设备的控制。

控制电器是高压柜中用于实现电路控制和操作的设备。

它包括继电器、控制开关、指示灯、按钮等。

通过控制电器可以实现对断路器和隔离开关的远程控制，监测电路的运行状态，指示电路的工作情况，以及进行操作人员的操作。

除了上述主要组成部分外，10kv高压柜还可以配备一些其他设备，如保护装置、仪表等。

保护装置用于检测电路中的故障，并采取相应的保护措施，以防止设备损坏和人身安全事故的发生。

仪表用于对电路的运行参数进行实时监测和记录，以便分析电路的运行状态和故障原因。

总之，10kv高压柜是电力系统中重要的控制和保护设备，它的组成部分包括断路器、隔离开关、互感器、控制电器等。

这些设备的功能和作用各有不同，但都是为了确保电路的安全运行和人员的安全。

在选择和设计高压柜时，应根据实际需求和安全要求，合理选择和配置各个组成部分，以确保高压柜的可靠性和安全性。

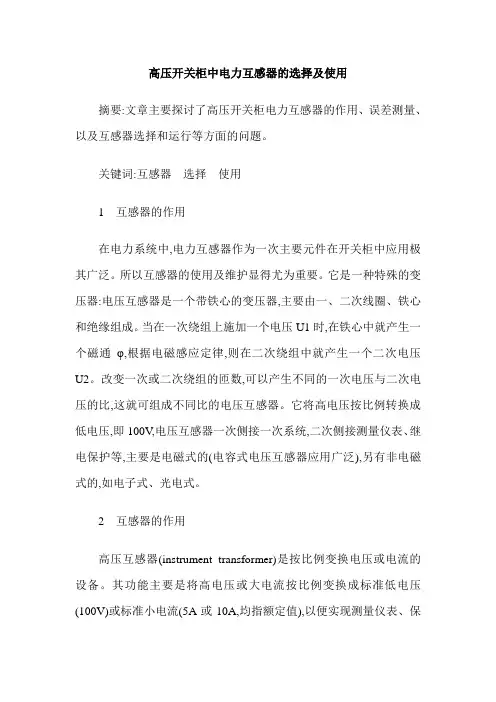

高压开关柜中电力互感器的选择及使用摘要:文章主要探讨了高压开关柜电力互感器的作用、误差测量、以及互感器选择和运行等方面的问题。

关键词:互感器选择使用1 互感器的作用在电力系统中,电力互感器作为一次主要元件在开关柜中应用极其广泛。

所以互感器的使用及维护显得尤为重要。

它是一种特殊的变压器:电压互感器是一个带铁心的变压器,主要由一、二次线圈、铁心和绝缘组成。

当在一次绕组上施加一个电压U1时,在铁心中就产生一个磁通φ,根据电磁感应定律,则在二次绕组中就产生一个二次电压U2。

改变一次或二次绕组的匝数,可以产生不同的一次电压与二次电压的比,这就可组成不同比的电压互感器。

它将高电压按比例转换成低电压,即100V,电压互感器一次侧接一次系统,二次侧接测量仪表、继电保护等,主要是电磁式的(电容式电压互感器应用广泛),另有非电磁式的,如电子式、光电式。

2 互感器的作用高压互感器(instrument transformer)是按比例变换电压或电流的设备。

其功能主要是将高电压或大电流按比例变换成标准低电压(100V)或标准小电流(5A或10A,均指额定值),以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。

同时高压互感器还可用来隔开高电压系统,以保证人身和设备的安全。

按比例变换电压或电流的设备。

3 互感器误差测量用1.5V～3V干电池将其正极接于互感器的一次线圈L1,L2接负极,互感器的二次侧K1接毫安表正极,负极接K2,接好线后,将K合上毫安表指针正偏,拉开后毫安表指针负偏,说明互感器接在电池正极上的端头与接在毫安表正端的端头为同极性。

K1为同极性即互感器为减极性。

如指针摆动与上述相反为加极性。

4 电流互感器交流法只对比差起到补偿作用,补偿量与二次负荷和电流大小无关。

补偿匝数一般只有几匝,匝数补偿应计算电流低端二次阻抗最大时,和电流高端二次阻抗最小时误差。

对于高精度的微型电流互感器匝数补偿那怕只补偿1匝,就会补偿过量。

浅谈10kV电压互感器二次侧三相不平衡摘要：介绍了在安装投运10kV电压互感器柜时的常见问题，着重探讨在投运10kV电压互感器柜时，10kV电压互感器的二次侧保护绕组和计量绕组输出三相电压严重不平衡的原因，并针对每一种原因，列举查找和解决办法。

关键词：10kV电压互感器、保护绕组、计量绕组、开口三角绕组、谐波电压互感器是一个内阻极小的电压源，正常运行时负载阻抗很大，相当于开路状态，二次侧仅有很小的负载电流。

110kV变电站高压室内的10kV电压互感器除一次绕组外，二次绕组一般由保护、计量和开口三角3个绕组组成。

对变电站10kV系统的公用二次电路部分，10kV电压互感器起着重要的作用：保护绕组给保护装置提供电压，使之正确采样、计算和分析，确保继电保护正确动作；计量绕组给测量装置和计量电表提供电压，实现变电站电压、功率等参数的遥测和电量的准确计量；开口三角绕组在发生接地和三相电压不平衡的情况下，输出电压发信报警或启动保护装置。

可见，保证10kV电压互感器能正常运行十分重要。

在10kV电压互感器投人系统运行过程中，通常有许多常见的问题，如：二次侧接线不正确，绕组极性不正确，导致二次绕组输出电压不正确；二次接线端子接线不牢固，导致二次电压时有时无；一次或二次接地线接地不良，导致二次绕组输出电压不正确；电压互感器发生铁磁谐振，导致烧坏熔断器或电压互感器等问题。

以下重点介绍二次侧三相不平衡问题，并结合产生原因列举查找和解决办法。

某110kV变电站10kV电压互感器柜安装了3台JSJW-10型电压互感器，投10kV电压互感器柜时，二次侧保护绕组和计量绕组相电压严重不平衡，开口三角绕组输出电压偏高。

实测得二次侧保护绕组和计量绕组的电压为：Ua=85V，Ub=81V，Uc=38.5V，Un=0V，Uab=112V，Ubc=112V，Uca=112V，Uo=43.5V。

用电压相序表测保护和计量绕组的A相、B相和C相的相序，相序正确。

电压互感器的作用与用途电压互感器的作用是：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

同时，使用电压互感器可以将高电压与电气工作人员隔离。

电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。

电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。

当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。

可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。

电压互感器是发电厂、变电所等输电和供电系统不可缺少的一种电器。

精密电压互感器是电测试验室中用来扩大量限，测量电压、功率和电能的一种仪器。

电压互感器和变压器很相象，都是用来变换线路上的电压。

但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。

线路上为什么需要变换电压呢?这是因为根据发电、输电和用电的不同情况线路上的电压大小不一，而且相差悬殊，有的是低压220V和380V，有的是高压几万伏甚至几十万伏。

要直接测量这些低压和高压电压，就需要根据线路电压的大小，制作相应的低压和高压的电压表和其他仪表和继电器。

这样不仅会给仪表制作带来很大的困难，而且更主要的是，要直接制作高压仪表，直接在高压线路上测量电压。

那是不可能的，而且也是绝对不允许的。

如果在线路上接入电压互感器变换电压，那么就可以把线路上的低压和高压电压，按相应的比例，统一变换为一种或几种低压电压，只要用一种或几种电压规格的仪表和继电器，例如通用的电压为100V的仪表，就可以通过电压互感器，测量和监视线路上的电压。

高压低压配电柜的电流互感器与电压互感器使用指南电流互感器和电压互感器作为电力系统中的重要测量装置，被广泛应用于高压低压配电柜中，为电力设备的安全运行提供了重要的支持和保障。

本文将从电流互感器和电压互感器的原理、选择、安装和维护等方面，为您详细介绍高压低压配电柜中电流互感器与电压互感器的使用指南。

一、电流互感器的使用指南电流互感器是一种用于测量电力系统中电流的装置，能将电路中的电流变换成标准化的小电流输出。

在高压低压配电柜中，电流互感器的选择和使用至关重要。

1. 选择合适的电流互感器在选择电流互感器时，需要考虑电流测量范围、额定电流、变比、准确度等因素。

具体应根据实际情况来确定互感器的技术指标，以确保轻松满足系统的需求，并提供准确可靠的测量结果。

2. 安装注意事项电流互感器的安装位置应选择在电力设备的电源输入线路上，并确保与设备电流方向一致。

此外，还应保证互感器的安装牢固可靠，避免受到外力干扰，避免出现断路或短路等情况。

3. 正确连接并保证接地安全在使用电流互感器时，应将其正确连接到测量仪器和系统中，确保信号传输的稳定和准确。

此外，互感器的接地也是至关重要的，应采取可靠的接地措施，以保证人身安全和设备正常运行。

4. 定期检测和维护为了确保电流测量的准确性和可靠性，应定期对电流互感器进行检测和维护。

检测内容包括互感器的标定和校验，以及检查是否存在损坏和老化等情况。

如发现问题，应及时更换或修复。

二、电压互感器的使用指南电压互感器是一种用于测量电力系统中电压的装置，能将高压信号变换为低压输出信号，用于保护与监测系统的正常运行。

在高压低压配电柜中，电压互感器的正确选择和使用关系到电力设备的安全性和稳定性。

1. 确定电压互感器的额定电压和变比选择电压互感器时，需要根据系统的额定电压以及实际测量范围来确定互感器的额定电压和变比。

同时，还应考虑系统的负载情况和测量的准确性要求，以确定最合适的型号和规格。

2. 安全安装和绝缘保护电压互感器的安装位置应选择在电路中，确保能够充分接触到需要测量的电压。

高压PT柜在配电系统中的作用PT柜对于从事电气行业的人都不陌生，我们在做电气工程时经常会遇到PT柜，那么PT柜是什么呢？它到底在系统中起到什么样的作用？下面就来介绍一下PT柜。

一、PT柜概述：PT柜我们又常称其为母线电压互感器柜或电压互感器柜。

里面一般设置有电压互感器一套、熔断器一、避雷器等主要电器原件。

熔断器的保险丝为电压互感器提供保护。

电压互感器是将高压按一定的变比将高压按比例转换成低压的装置，使其适应仪表的电压要求。

避雷器主要起到过电压和防雷保护。

电压互感器柜一般情况下采用组合式的结构，我们可根据工程的具体设计参数，配置不同类型和数量的PT。

PT柜的整体结构采用可拆卸金属铠装结构，设备面板上通常设有大面积的观察口。

它可以随时观察PT柜的运行情况。

每台PT设有一节车厢，其一、二次回路采用分接结构，实现一、二次室分离。

柜体整体美观可靠，可实现现场抽取维护。

二、PT柜的功能：（1）提供电气系统中的测量电压、仪器仪表电压和保护电压。

（2）为功率表提供测量电压。

（3）可为相关设备提供操作和控制电源（PT）。

（4）满足电气系统继电保护的需要。

母线绝缘、欠电压、过电压、备用设备自投条件等。

高压柜屏顶电压小母线由PT柜供电。

PT柜内有测量PT和计量PT（原来要求是要分开测量PT和计量PT，如没有特殊要求也可以不分开，可以共用）。

顶部的小母线可用于向其他高压柜提供电源。

同时为其它设备提供电源，满足测量、计量和保护电源的电压要求。

三、PT柜和计量柜的区别：PT柜是电压互感器柜（PT为电压互感器的英文缩写），通常用于装设接于母线上的电压互感器，此电压互感器可用于测量和保护。

电力部门为了准确计量并能对各用户进行有效的计量管理，在用户侧会设一个专用的计量柜，柜内配置电压互感器、电流互感器及计量仪表。

此表计的数据用于电费的结算。

计量柜的管理权限为电力部门，用户无权进行维修和调试等工作。

四、总结：通俗的讲，高压柜屏顶电压小母线的电源就是由PT柜提供的，PT柜内既有测量PT 又有计量PT（原先都是要求测量PT和计量PT是分开的，因为规范规定计量用互感器的等级要高于保护用互感器的等级，但现在如没有特殊要求也有不分开的，可共用），都上屏顶的电压小母线，为其它出线高压柜提供测量、计量、保护用电压；屏顶小母线还有220V直流电压小母线（电压取自直流屏，为断路器、综保及其它设备提供直流电源）；屏顶小母线还有220V交流电压小母线（电压也取自直流屏中的交流出线，为柜内照明灯、加热器灯等其它设备提供交流电源）。

一、JDZJ-66KV高压电压互感器称说明概述JDZJ-66KV高压电压互感器称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

6KV高压电压互感器适于重合闸操作并有极高的操作可靠性与使用寿命。

6KV高压电压互感器(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
