M7130平面磨床电气控制线路

第二节 M7130型平面磨床的电气控制线路一、主要结构及运行形式平面磨床的结构主要由床身、工作台、电磁吸盘、砂轮箱、滑座、立柱等部分组成，以M7130型平面床为例。

M7130平面磨床主运动时砂轮的旋转运动。

进给运动有垂直进给，即滑坐在立柱上的上下运动；横向进给，即砂轮箱在滑座上的水平运动。

纵向进给，即工作太严床身的往复运动。

工作台每完成一次往复运动时，砂轮箱便做一次间断性的垂直进给。

辅助运动是指砂轮箱在滑座在水平导轨上做快速垂直移动；滑座沿立柱上的直导轨作快速垂直移动，以及工作台往复运动速度的调整等。

二、电力拖动特点和控制要求①砂轮、液压泵、冷却泵、3台电动机都只要求单方向旋转。

砂轮升降电动机需双向旋转。

②冷却泵电动机应随砂轮电动机的开动而开动，若加工中不需要冷却泵，则可单独关断冷却泵电动机。

③在正常加工中，若电磁吸盘吸力不足或消失时，砂轮电动机与液压泵电动机应立即停止工作。

以防止工件被砂轮切向力打飞而发生人身和设备事故。

不加工时，即电磁吸盘不工作的情况下，允许砂轮电动机与液压泵电动机开动，机床作调整运动。

④电磁吸盘励磁线圈具有吸牢工作的正向励磁、松开东间的断开励磁以及抵消剩磁便于取下工件的反向励磁控制环节。

⑤具有完善的保护环节。

各电路的短路保护，各电动机的长期过载保护，零压、欠压保护，电磁吸盘吸力不足的欠电流保护，以及线圈断开时产生高电压而危及电路中其他电器设备的过压保护等。

⑥具有机床安全照明电路与工件去磁的控制环节。

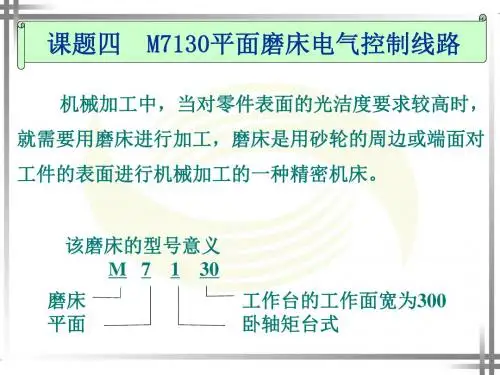

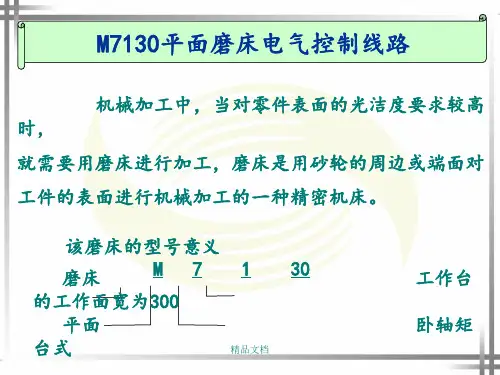

三、电气控制线路分析1.该车床型号意义M 磨床 7平面 1卧轴距台式 30工作台的工作面宽为300mm 2.电气控制线路图（1）主电路分析QS1为电源开关，主电路中有3台电动机，M1为砂轮电动机，M2为冷却泵电动机，M3为液压泵电动机，他们共用一组熔断器FU1作为短路保护。

砂轮电动机M1用接触器KM1控制，用热继电器FR1进行过载保护；由于冷却泵电动机M2是工作于砂轮机M1之后，所以M2的控制电路接在接触器KM1主触点下方，通过接插件X1将冷却泵电动机M2和砂轮电动机M1电源线相连，并且M2和M1电动机在主电路实现顺序控制。

配置M7130平面磨床电气控制盘一、实训目的1、巩固M7130平面磨床电气控制原理；2、掌握接触器、热继电器等低压电器的选择及检测；3、进一步熟练掌握板前槽配线配盘的方法；4、掌握调试电气控制盘的步骤；5、规范操作流程，习惯安全用电。

二、知识要点1、M7130平面磨床电气控制线路原理分析；M7130平面磨床电路图如图1所示。

该线路分为主电路、控制电路、电磁吸盘电路和照明电路四部分。

1．主电路分析QSl为电源开关。

主电路中有三台电动机，M1为砂轮电动机，M2为冷却泵电动机，M3为液压泵电动机，其控制和保护电器见表2。

2．控制电路分析控制电路采用交流380V电压供电，由熔断器FU2作短路保护。

当转换开关QS2的常开触头(6区)闭合，或电磁吸盘得电工作，欠电流继电器KA线圈得电吸合，其常开触头(8区)闭合时，接通砂轮电动机Ml和液压泵电动机M3的控制电路，砂轮电动机Ml和液压泵电动机M3才能启动，进行磨削加工。

表2 主电路的控制和保护电器启动按钮，SB2、SB4分别是它们的停止按钮。

（1）液压电动机控制在QS2或KA的常开触点闭合情况下，按下SB3→KM2 线圈通电，其辅助触点(9区)闭合自锁→M3旋转，如需液压电动机停止，按停止按钮SB4即可。

（2）砂轮和冷却泵电动机控制在QS2或KA的常开触点闭合情况下，按下SBl→KMl线圈通电，其辅助触点(7区)闭合自锁→Ml和M2旋转，按下SB2，砂轮和冷却泵电动机停止。

3．电磁吸盘电路电磁吸盘是用来固定加工工件的一种夹具。

它与机械夹具比较，具有夹紧迅速、操作快速简便、不损伤工件、一次能吸牢多个小工件，以及磨削中工件发热可自由伸缩、不会变形等优点。

不足之处是只能吸住铁磁材料的工件，不能吸牢非磁性材料(如铝、铜等)的工件。

（1）电磁吸盘构造及原理电磁吸盘线圈通以直流电，使芯体被磁化，将工件牢牢吸住，其工作理原如图12.3所示。

图中1为钢制吸盘体，在它的中部凸起的芯体A上绕有线圈2，钢制盖板3被隔磁层4隔开。

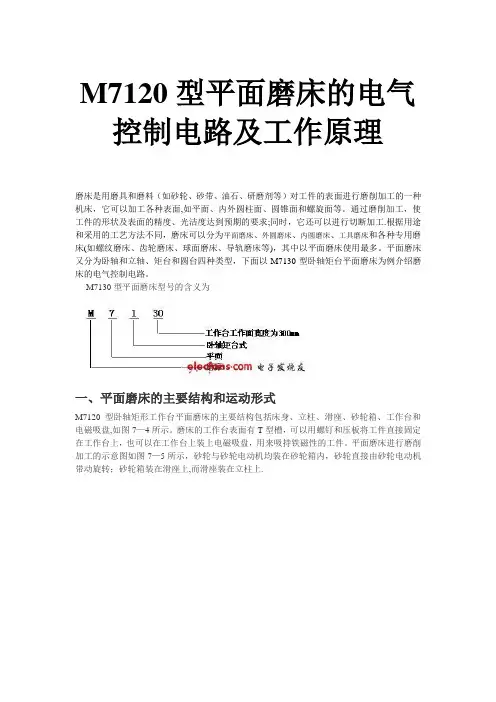

M7120型平面磨床的电气控制电路及工作原理磨床是用磨具和磨料（如砂轮、砂带、油石、研磨剂等）对工件的表面进行磨削加工的一种机床，它可以加工各种表面,如平面、内外圆柱面、圆锥面和螺旋面等。

通过磨削加工，使工件的形状及表面的精度、光洁度达到预期的要求;同时，它还可以进行切断加工.根据用途和采用的工艺方法不同，磨床可以分为平面磨床、外圆磨床、内圆磨床、工具磨床和各种专用磨床(如螺纹磨床、齿轮磨床、球面磨床、导轨磨床等)，其中以平面磨床使用最多。

平面磨床又分为卧轴和立轴、矩台和圆台四种类型，下面以M7130型卧轴矩台平面磨床为例介绍磨床的电气控制电路。

M7130型平面磨床型号的含义为一、平面磨床的主要结构和运动形式M7120型卧轴矩形工作台平面磨床的主要结构包括床身、立柱、滑座、砂轮箱、工作台和电磁吸盘,如图7—4所示。

磨床的工作台表面有T型槽，可以用螺钉和压板将工件直接固定在工作台上，也可以在工作台上装上电磁吸盘，用来吸持铁磁性的工件。

平面磨床进行磨削加工的示意图如图7—5所示，砂轮与砂轮电动机均装在砂轮箱内，砂轮直接由砂轮电动机带动旋转；砂轮箱装在滑座上,而滑座装在立柱上.图7－4 M7130卧轴矩台平面磨床结构示意图磨床的主运动是砂轮的旋转运动，而进给运动则分为以下三种运动。

（1）工作台（带动电磁吸盘和工件）作纵向往复运动；（2）砂轮箱沿滑座上的燕尾槽作横向进给运动；(3）砂轮箱和滑座一起沿立柱上的导轨作垂直进给运动.图7－5 磨床的主运动和进给运动示意图二、平面磨床的电力拖动形式和控制要求M7120型卧轴矩台平面磨床采用多台电动机拖动,其电力拖动和电气控制、保护的要求是：（1）砂轮由一台笼型异步电动机拖动，因为砂轮的转速一般不需要调节，所以对砂轮电动机没有电气调速的要求,也不需要反转，可直接起动。

（2）平面磨床的纵向和横向进给运动一般采用液压传动,所以需要由一台液压泵电动机驱动液压泵，对液压泵电动机也没有电气调速、反转和降压起动的要求。

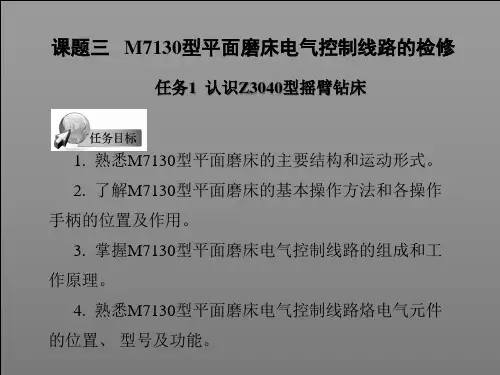

任务三M7130型平面磨床电气控制电路常见故障分析与处理
教案内容
图1 M7130型平面磨床的外形结构
型平面磨床主要由立柱、滑座、砂轮箱、电磁吸盘、工作台、床身等组成。

型平面磨床的运动方式
砂轮的高速旋转属于主运动。

工作台的往复运动（纵向进给）、砂轮架的横向（前后）运动、砂轮架的升降运动（垂直进给）属于进给运动。

图2 工作台工作示意图
三、M7130 型平面磨床的工作原理
图3 M7130型平面磨床的电气原理图1.M7130 型平面磨床的电路特点与控制要求
砂轮的旋转运动；
砂轮架的横向进给；
砂轮架的升降运动；
工作台的往复运动；
冷却液的供给；
电磁吸盘的控制。

2.M7130 型平面磨床的控制原理
主电路分析；
控制电路分析；
电磁吸盘电路分析；
照明电路分析。

图4 电磁吸盘的结构和工作原理图具有安全意识和规范意
识。

M7130型平面磨床电气控制电路分析一、平面磨床的主要结构和运动形式磨床是用砂轮的周边或端面进行机械加工的精密机床。

根据用途不同，磨床可以分为：外圆磨床、内圆磨床、平面磨床及一些专用的磨床，如导轨磨床等。

砂轮作为磨床上的主切削工具，一般不需要调速，都采用三相异步电动机拖动。

平面磨床是用砂轮磨削加工各种零件平面的精密机床，被加工工件是利用装在工作台的电磁吸盘将工作牢牢吸住，通过砂轮的旋转运动而进行加工。

M7130平面磨床的型号意义为M7130型平面磨床主要是由床身、立柱、工作台、电磁吸盘、砂轮箱和滑座等部分所组成，图1所示为M7130型平面磨床的结构示意图。

平面磨床的主运动是砂轮的旋转运动。

为保证磨削加工质量，要求砂轮有较高转速，通常采用两极笼型异步电动机拖动。

工件或砂轮的往复运动为进给运动，进给运动又包括滑座沿立柱上的导轨作垂直进给运动、砂轮箱沿滑座上的燕尾槽作横向进给运动及工作台沿床身作纵向往复运动。

工作台每完成一次纵向往复进给时，砂轮箱作一次间断性的横向进给；当加工完整个平面后，砂轮箱作一次间断性的垂直进给。

平面磨床的辅助运动包括工件夹紧、工作台纵向、横向、垂直3个方向的快速移动和工件冷却。

图1 M7130型平面磨床结构示意图二、平面磨床的电力拖动形式及控制要求M7130型平面磨床采用多台电动机拖动，其电力拖动和电气控制、保护的要求如下：1砂轮电动机是主运动电动机，直接带动砂轮旋转对工件进行磨削加工，因为砂轮的转速一般不需要调节，所以对砂轮电动机没有点起调速的要求，也不需要反转，可直接起动。

2砂轮升降通过操作手轮，控制机械传动装置使滑座沿立柱导轨上下移动，用以调整砂轮位置。

3工作台的往复运动和砂轮的横向进给时靠液压泵电动机进行液压传动的，液压传动较平稳，能实现无级调速，换向时惯性小，换向平稳；对液压泵电动机也没用电气调速、反转和降压起动的要求。

4冷却泵电动机带动冷却泵供给砂轮和工件冷却液同时利用冷却液带走磨下的铁屑。

M7130平面磨床电气控制原理电路图解磨床是利用砂轮的周边或端面进行加工的精密机床。

砂轮的旋转是主运动，工件或砂轮的往复运动为进给运动，而砂轮架的快速移动及工作台的移动为辅助运动，磨床的种类很多，按其工作性质可分为外圆磨床、内圆磨床、平面磨床、工具磨床以及一些专用磨床等，其中尤以平面磨床应用最广。

如下图所示的是M7130平面磨床电气控制电路，下面的表格是与之对应的主要电气元件表。

其机械结构由床身、工作台、电磁吸盘、砂轮箱、滑座等部分组成，工作台上装有电磁吸盘，用以吸附工件。

工作台在液压传动机构作用下，沿着床身的导轨作往返运行，砂轮箱在电动机M4的驱动下可在主导轨上作垂直运行。

其电气设备主要安装在床身后部的壁龛盒中，控制按钮安装在床身前部的电气操纵盒上。

电气控制电路可分为主电路、控制电路、电磁吸盘控制电路和机床照明电路等部分。

M7130平面磨床电气控制电路图（点击图片看大图）M7130平面磨床主要电气元件表：主电路分析装有三台电动机，其中M1为砂轮电动机，M2为冷却泵电动机，M3为液压泵电动机。

电动机都采用直接起动，单方向旋转控制。

其中M1、M2由接触器KM1控制，M2再经接插器X1供电，M3由接触器KM2控制。

三台电动机共用熔断器FU1作短路保护，M1、M2由热继电器FR1作长期过载保护，M3由热继电器FR2作长期过载保护。

电动机控制电路分析由按钮SB1、SB2与接触器KM1组成砂轮M1单向旋转起动一停止控制电路；按钮SB3、SB4与接触器KM2构成液压泵M3单向旋转起动——停止控制电路。

但电动机的起动必须在下列条件之一成立时方可进行：1.电磁吸盘YH工作，并且欠电流继电器KA线圈得电吸合后；2.若电磁吸盘YH不工作，但转换开关SA1置于“去磁”位置，其触点SA1 （3-4）闭合。

电磁吸盘控制电路M7130平面磨床的电磁吸盘装在工作台上，用于固定加工工件。

当电磁铁线圈通电时，电磁铁心就产生磁场，吸住铁磁材料工件，便于磨削加工。
