日本岛津GC-2014C中文说明书

岛津GC-2014气相色谱仪1.操作步骤1.1开机1.1.1打开背部气阀，检查气路，供应载气和其它气体，对仪器进行试漏，保持仪器的气密性。

1。

1.2 打开GC—2014的电源。

1.1。

3打开控制GC的电脑电源。

1。

2启动软件1。

2.1 在Windows桌面上双击Labsolution图标，启动GC-2014软件。

1。

2.2 当启动时计算机与Labsolution连通，GC仪器发出一声机器音表示软件链接。

然后将显示分析窗口。

调用所需方法文件.1。

2.3 调用方法文件路径为：文件→打开方法文件→桌面（例:C5纯度分析）。

1.2.4 检查所需方法参数,确认无误后点击下载试验参数。

1.3分析1.3。

1 点击仪器监视器，点击“开启GC”，待检测器达到设定温度后打开检测器，自动点火；1.3.2 待仪器准备就绪，点击“单次分析开始”并且进行样品信息的录入并保存，数据文件的保存路径为：我的电脑→工作→分析数据→x年→x月→x日个创建文件夹例：S613 8.00；1.3.3 样品置换完成后点击仪器上的“START"按钮，仪器自动采集；1.3。

4 结束后到“数据处理→启动"中查看分析结果；1。

3。

5 数据处理与记录。

1.4 关机方法1.4。

1 样品分析结束后，打开方法菜单中的关机方法并下载；1.4.2 关闭点火，关闭FID检测器，等待进样口、柱箱、检测器温度降到100℃以下；1。

4.3 关闭系统；1.4。

4 关闭<GC实时分析〉和其他Labsolution窗口；1。

4。

5 关闭电脑；1。

4.6 关闭GC电源;1。

4。

7 关闭气阀。

2。

注意事项及维护保养2。

1 保持气相色谱仪工作环境温度在5℃—35℃,相对湿度小于等于80％，保持环境清洁干净。

每次使用时应保持室温、相对湿度恒定；2。

2 各种色谱柱的连接必须保证良好的气密性，经常检查氢气钢瓶主阀是否漏气，色谱室应通风良好，禁止吸烟，避免氢气泄漏引起爆炸；2。

GC-2014C气相色谱操作规程1.打开载气（N2），分压表0.34（条件允许应为0.5-0.6或稍大），色谱仪上载气主压应为260，右下方压力表的载气分压为70，流量表为30，通载气10 min。

（如分压与流量表不一致，以分压为准）2.打开仪器右侧Power开关，打开软件，点“操作”，“1”，“确定”，进入参数设定状态：3.参数设定：柱温30 o C，DINJ1（进样口）180 o C，DFID1（检测器）180 o C。

(柱温先暂设低点，等进样口与检测器温度达到标准后再将其调高，以防止检测器被污染)4.点“下载”，点“开启系统”进入升温状态，等温度升好后，设定柱温70 o C（根据实际情况选择合适温度），点“下载”开始升柱温，等温度都达到要求。

5.打开空压机，调节空气压力为40，打开H2瓶，气瓶上分压表0.2，仪器上55-60（75也行，利于点火），点火“打开”，仪器控制面板上按“MONIT”看点火情况（标识为点燃的蜡烛状），此时仪器处于准备就绪状态（正在运行时显示为实心白色）6.基线稳定后，点“单次分析”，点“样品记录”录入样品信息及位置，点“开始”(准备就绪•待机)，进样，立即按色谱仪上的“START”正式开始样品分析，出完峰后按色谱仪上的“STOP”结束样品测试，系统恢复至“准备就绪”状态，系统自动按设置的样品名字保6中操作即可。

注意，7.“系统关闭”，将仪器上的H2、空气压力表调到0，进样口(DINJ1)与检测器(DFID1)C以下，柱温接近室温时，关闭软件，关闭仪器Power，关闭载气阀门。

8.实验完成后务必关闭软件，关闭仪器，关闭气体，谨记：关闭H2阀门！另：点“操作”，点“再解析”，可进行谱图计算，或查看数据，直接将数据拖入窗口即可显示。

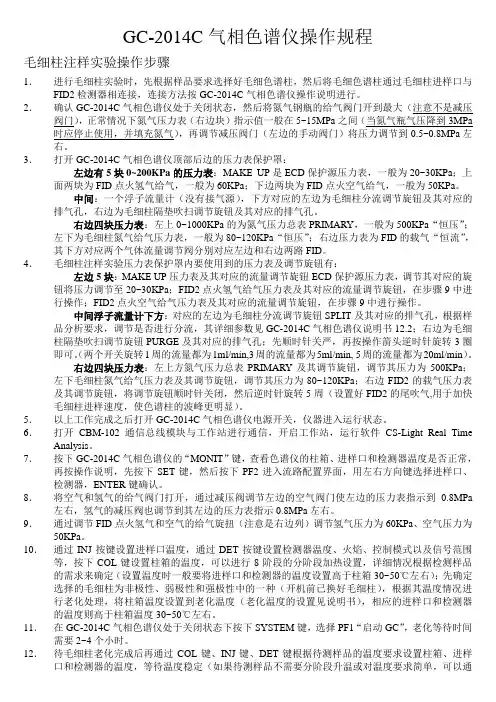

GC-2014C气相色谱仪操作规程毛细柱注样实验操作步骤1．进行毛细柱实验时，先根据样品要求选择好毛细色谱柱，然后将毛细色谱柱通过毛细柱进样口与FID2检测器相连接，连接方法按GC-2014C气相色谱仪操作说明进行。

2．确认GC-2014C气相色谱仪处于关闭状态，然后将氮气钢瓶的给气阀门开到最大（注意不是减压阀门），正常情况下氮气压力表（右边块）指示值一般在5~15MPa之间（当氮气瓶气压降到3MPa 时应停止使用，并填充氮气），再调节减压阀门（左边的手动阀门）将压力调节到0.5~0.8MPa左右。

3．打开GC-2014C气相色谱仪顶部后边的压力表保护罩：左边有5块0~200KPa的压力表：MAKE UP是ECD保护源压力表，一般为20~30KPa；上面两块为FID点火氢气给气，一般为60KPa；下边两块为FID点火空气给气，一般为50KPa。

中间：一个浮子流量计（没有接气源），下方对应的左边为毛细柱分流调节旋钮及其对应的排气孔，右边为毛细柱隔垫吹扫调节旋钮及其对应的排气孔。

右边四块压力表：左上0~1000KPa的为氮气压力总表PRIMARY，一般为500KPa“恒压”；左下为毛细柱氮气给气压力表，一般为80~120KPa“恒压”；右边压力表为FID的载气“恒流”，其下方对应两个气体流量调节阀分别对应左边和右边两路FID。

4．毛细柱注样实验压力表保护罩内要使用到的压力表及调节旋钮有：左边5块：MAKE UP压力表及其对应的流量调节旋钮ECD保护源压力表，调节其对应的旋钮将压力调节至20~30KPa；FID2点火氢气给气压力表及其对应的流量调节旋钮，在步骤9中进行操作；FID2点火空气给气压力表及其对应的流量调节旋钮，在步骤9中进行操作。

中间浮子流量计下方：对应的左边为毛细柱分流调节旋钮SPLIT及其对应的排气孔，根据样品分析要求，调节是否进行分流，其详细参数见GC-2014C气相色谱仪说明书12.2；右边为毛细柱隔垫吹扫调节旋钮PURGE及其对应的排气孔；先顺时针关严，再按操作箭头逆时针旋转3圈即可。

1、目的使岛津GC-2014C气相色谱仪操作规范化、标准化，达到测试结果准确、可靠。

2、范围岛津GC-2014C气相色谱仪的操作。

3、职责3.1 检验员：负责使用岛津GC-2014C气相色谱仪检验时，按本规定执行。

3.2 QC主管：负责督察检验员的工作。

4、定义无5、正文5.1开机接通主机电源，点击GC-2014C主机上的【SYSTEM】键，然后再按【PF1】键启动GC。

双击计算机上的【CS-Light Real Time Analysis 1】，再打开连接器CBM-102电源开关，听到“滴”声后，即联机成功。

5.2参数设置调节载气按钮，设定载气流速。

按【SET】键设定柱温、进样口及检测器温度。

点击工具栏【Monit】图标,待检测器温度升到 100℃以上，检测器自动点火，观察到火焰实心为点火成功。

再根据测定样品的沸点按【SET】键设定柱温、进样口及检测器温度。

当【STATUS】键和【TEMP】键由黄色变为绿色，并基线平稳时，即可进样。

5.3样品测定按【样品记录】图标，保存要测定的样品数据。

，手动进样。

当【STATUS】键和【TEMP】键由绿色变为黄色时，按【停止】图标结束当前测定。

数据收集完毕，进行数据处理。

5.4数据处理回到主屏，双击【CS-Light Postrun Analysis】调出已经收集的色谱图，进行数据处理。

点击【编辑】编辑积分参数，设立定量方法，设定组分表，保存处理方法。

调出报告模式，放入数据，即可打印报告。

5.5关机，关氢气发生器、空气压缩机电源开关。

将柱温、进样器温度、检测器温度降到100℃以下。

关闭色谱系统。

，关计算机、GC-2014C主机、电源开关。

，关闭仪器总开关。

5.6 注意事项：，一定要先关主机GC-2014C，再关氮气阀门。

，所以在进样口和检测器温度比较低时，先将柱箱温度设低一点，待进样口和检测器温度升上去后再升柱箱温度。

，应先通载气15分钟以上，然后检测器通电，以保证热导元件不被氧化或烧坏。

GC-2014C简易操作说明一开机1打开氮气、氢气和空气气源，将氮气钢瓶分压调节至0.5Mpa并观察色谱仪上方的气路单元，氮气总压（PRIMARY）压力为300kPa，载气1（CARRIER L）压力为60kPa，载气2（CARRIER R）压力为30kPa，氢气（HYDROGEN）压力为55kPa，空气（AIR）压力为40kPa。

2通氮气15分钟以上打开色谱仪右下侧的电源开关，等待仪器自动检测完毕之后按下PF1（启动GC）键，按下SET键设置工作温度。

柱箱60INJ DINJ1 360DET DFID1 120DET DTCD1 120703 按下DET键显示FID检测器，当温度达到120°C时会自动进行点火，火焰显示开即代表点火成功，如显示关则代表点火失败，可按下PF1（点火）键进行手动点火。

再次按下DET键显示TCD检测器，在电流一栏中输入45，再按下ENTER键。

4调整基线FID1：按下MONIT键，显示FID检测器主监视画面时按下PF3（调零）键。

TCD：按下MONIT键，显示FID检测器主监视画面时按两下❒键再按下PF2（改变流路）键显示TCD检测器主监视画面时再按下❒键，然后按下PF3（调零）。

FID2：可直接通过调节仪器右侧小孔中的旋钮进行调节。

5 B通道的信号切换FID2：FUNC—5—ENTER—91—ENTER—PF2（执行）TCD：FUNC—5—ENTER—-91—ENTER—PF2（执行）判别当前B通道的信号可通过观察色谱器右侧小孔中的指示灯，红灯熄灭时代表信号为TCD，红灯发亮时则代表信号为FID2。

二关机1按下DET键显示TCD检测器，在电流一栏中输入0，再按下ENTER键。

2按下SYSTEM键，再按下PF1（停止GC）键。

3关闭氢气和空气气源。

4按下SET键观察温度，当INJ DINJ1的温度低于100°C以下后关闭色谱仪电源。

5关闭氮气气源。

GC-2014C操作说明一，通用注意事项：1，钢瓶及减压阀要经常检漏。

2，进样口要定期换进样垫。

（在未开载气的情况下换，填充柱进样口要注意进样垫下的垫片）3，进样口内的玻璃衬管要定期清理，SPL需注意分流及不分流两种衬管，衬管内最好加石英棉。

4，空气气源要定期放水及换干燥剂。

5，仪器为精密仪器，建议拧螺丝开始用手拧，最后用扳手拧，以免损坏螺扣。

6，进样口及检测器不用时需用螺丝堵上。

7，有ECD检测器，仪器长时间不用时，建议定期开载气，置换掉空气。

8，DET设置里信号输出都要设为CH1，模拟信号类型要选为宽量程，信号范围x1。

（配CS-LIGHT工作站时，所要用的检测器都要这么设置，工作站才会有信号）9，载气阀一般关死后再开5圈半流量为20ml/min，每增加半圈流量加大10ml（大概值，如要准确数值需要用流量计来测。

二，FID检测器：A：开机步骤1，开载气，将载气压力调至0.7Mpa，根据分析方法选择柱子。

当选择填充柱时，将柱子进样口一端接到INJ1或者接到INJ2上（要加密封垫），主P表压力调至0.5Mpa，将流量计接到柱子出口，调M1表或M2表（根据INJ1或INJ2），使测得的流量与分析条件相符。

取下流量计后将柱子接到1#FID或2#FID上（加密封垫）。

当选择毛细柱时，将柱子进样口一端接到SPL上（注意所用石墨垫规格及伸进进样口的长度），将流量计接到柱子出口（密封用进样垫），调1#P表，使测得的流量与分析条件相符，取下流量计后将柱子接到1#FID或2#FID上（加密封垫及注意伸入长度）。

分别将流量计接到SPL控制器的PURGE及SPLIT出口，调节PURGE旋钮使得PURGE流量在5ml/min左右，调节SPLIT旋钮使得SPLIT流量等于分流比（分析条件）乘以柱子流量。

用毛细柱时，须加尾吹气，方法就是从柱箱内INJ进样口位置用专用接头连接，用相对应的M表来调节流量，一般尾吹气流量为30ml/min。

GC-2014C型气相色谱仪操作规程1 操作程序1.1开机流程1.1.1根据分析要求选择色谱柱，连接到气相色谱仪的进样口和检测器两端。

1.1.2打开气阀，供应载气和其它气体。

一般载气钢瓶减压阀输出压力为0.6Mpa，氢气和空气输出压力为0.4Mpa。

1.1.3打开GC电源。

1.1.4打开计算机、打印机和显示器的电源。

1.2分析流程1.2.1双击电脑桌面LabSolution图标，进入仪器分析界面，当仪器发出“滴”的声音表明软件与仪器连接成功。

1.2.2进行系统配置，选择用于分析的单元。

1.2.3调用方法文件，打开文件中的方法并下载到仪器，点击【开启GC】1.2.4等待仪器各参数到达设定值后，软件显示就绪状态。

1.2.5选择单次分析或批处理分析进行样品分析，编辑好样品名称以及存储路径等参数后点击开始，样品分析开始。

1.2.6样品分析后的数据，在处理工具中打开【再解析】界面进行查看、数据处理和打印报告。

1.3关机流程1.3.1在样品分析结束后，点击【停止GC】。

1.3.2在检测器、进样口和柱温温度降低到50℃后，关闭系统和软件。

1.3.3关闭GC电源。

1.3.4关闭气阀。

2 注意事项2.1气相色谱仪用到气体中有氢气，所以房间禁止明火。

2.2对仪器管路做定期的气体捡漏。

2.3氢气发生器开机前检查水位线，保持在安全线范围内。

2.4禁止仪器运行过程打开柱温箱门和仪器上盖，防止高温烫伤。

2.5在进行仪器维护和更换部件必须把温度降到50℃左右，关闭仪器电源后进行。

2.6 ECD检测器运行时废气排出口要保持畅通，排出屋外。
