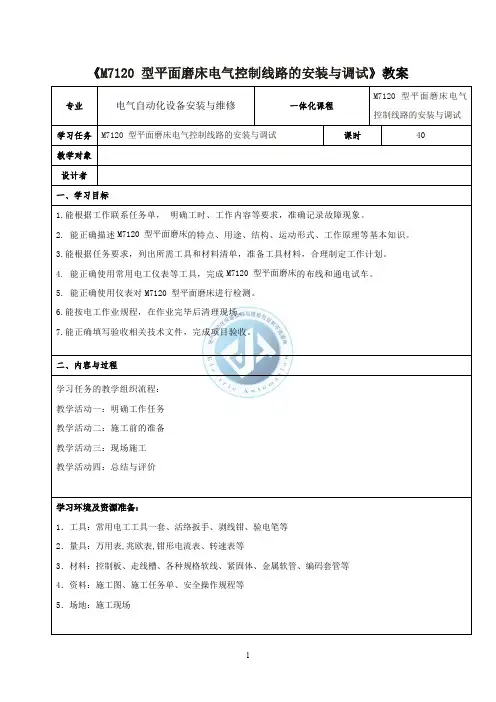

《M7120 型平面磨床电气控制线路的安装与调试》教案
能按电工作业规程,在作业完毕后清理现场。
能正确填写验收相关技术文件,完成项目验收。
1.各小组查资料
(1)通过网络与书籍查找
型平面磨床使用的元器件及其基本功能、结构和应用特点。
(2)通过网络与书籍查找
型平面磨床电气原理图
制器件的动作过程和电路的控制原理。
(3)通过网络与书籍查找识读M7120 型平面磨床绘制元件布置图和接线图的方法及步骤。
2.各小组展示自己的资料查询结果。
二、制定工作计划
1.各小组制定M7120 型平面磨床电气控制线路的安装与调试工作计划
2~3分
10 元件安装错误、损坏元器件每处2~3分
10 不按电路图接线每处扣2~3
分
10 仪表使用不正确扣2分
10 控制箱内部导线敷设不正确每根扣3~5分
5 导线敷设不正确每处扣2分。

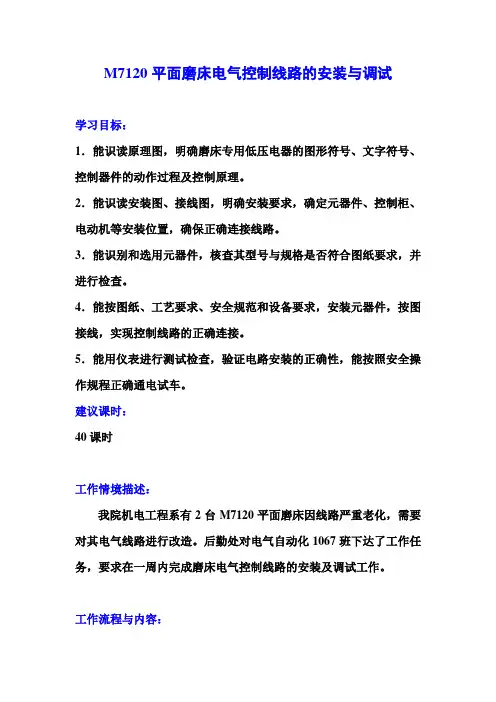

M7120平面磨床电气控制线路的安装与调试学习目标:1.能识读原理图,明确磨床专用低压电器的图形符号、文字符号、控制器件的动作过程及控制原理。
2.能识读安装图、接线图,明确安装要求,确定元器件、控制柜、电动机等安装位置,确保正确连接线路。
3.能识别和选用元器件,核查其型号与规格是否符合图纸要求,并进行检查。
4.能按图纸、工艺要求、安全规范和设备要求,安装元器件,按图接线,实现控制线路的正确连接。
5.能用仪表进行测试检查,验证电路安装的正确性,能按照安全操作规程正确通电试车。
建议课时:40课时工作情境描述:我院机电工程系有2台M7120平面磨床因线路严重老化,需要对其电气线路进行改造。
后勤处对电气自动化1067班下达了工作任务,要求在一周内完成磨床电气控制线路的安装及调试工作。
工作流程与内容:教学活动二:识读电路图教学活动三:识读接线图与勘查施工现场教学活动四:制定工作计划,列举工具和材料清单教学活动五:现场施工教学活动六:施工项目验收教学活动七:工作总结与评价学习目标:能根据“M7120型平面磨床电气控制线路的安装与调试”工作任务单,明确工时、工作内容、工艺要求,并在教师指导下进行人员分组。
学习地点:教室、车间学习课时:2课时学习过程:请阅读施工任务单,用自己的语言描述具体的工作内容。
工作任务单2010年5月10日No.0009引导问题1:机床维修原因是什么?引导问题2:维修人员应该根据哪些栏目来确认维修地点?引导问题3:维修人员从报修事项中可以了解哪些信息?引导问题4:维修项目主要起什么作用?一般由谁来填写?引导问题5:维修人员应怎样明确维修开始时间与完成时间?引导问题6:维修人员应该准备哪些材料?引导问题7:维修人员在维修结束后还应做哪些工作?应在哪些栏目填写维修记录?引导问题8:该项工作怎样才算完成了?引导问题9:该项工作完成后交给谁验收?学习拓展:将全班同学划分为6个学习小组,每组查阅资料,仔细研读欠电压继电器与电磁吸盘的结构、原理、作用,正确分析。

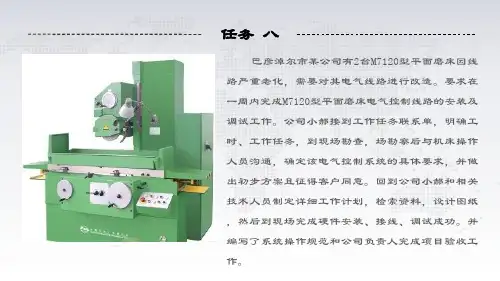

任务六 M7120平面磨床电气控制线路的安装与调试很多,根据用途不同分为内圆磨床、外圆磨床、平面磨床、无心磨床以及球面磨床、齿轮磨床、螺纹磨床等专用机床。
在实际机械加工当中,经常要用平面磨床进行加工。
平面磨床根据最大加工尺寸的大小可以分为,M7120型、M7130型。
日常的工作实践当中,对于从事电气技术工作者,经常要进行磨床电气线路的安装、元器件的维修及更换、其它电气故障的维修等。
因此掌握磨床的结构、运行形式以及对电力拖动的控制要求M7120型平面磨床进行分析。
, 明确工作任务要求。
2. 能正确识读电气原理图, 绘制安装图、接线图, 明确M7120 型平面磨床电气控制线路的控制过程及工作原理。
3. 能按图纸、工艺要求、安全规范等正确安装元器件、完成接线。
4. 能正确使用仪表检测电路安装的正确性, 按照安全操作规程完成通电试车。
5. 能正确标注有关控制功能的铭牌标签,施工后能按照管理规定清理施工现场。
学习情境一 M7120型平面磨床的认识, 明确工作任务要求。
2. 能正确识读电气原理图, 绘制安装图、接线图, 明确M7120 型平面磨床电气6-1-1所示,M7120型平面磨床是平面磨床中使用较为广泛的一种机床,该磨床操作方便,磨削精度和光洁度都比较高,适用于磨削精度零件和各种工具,并可以作镜面磨削。
其外形如图6-1-1a 所示。
a)b)c)M7120卧轴矩台式平面磨床 MS810卧轴矩台数显手动平面磨床 MD250卧轴电动平面磨床图6-1-1 常用平面磨床一、型号意义M 7 1 20磨床工作台的工作面宽为200mm平面卧轴矩台式二、主要结构及运动形式M7120平面磨床是卧轴矩形工作台式结构如图6-1-2所示,它由床身、工作台、电磁吸盘、砂轮箱、滑座、立柱等部分组成。
它的主要运动是砂轮的快速旋转,辅助运动是工作台的纵向往复运动和砂轮架的横向以及垂直进给运动。
工作台每完成一次纵向往复运动,砂轮架横向进给一次,从而能连续地加工整个平面。
M7120型平面磨床故障维修实训目的以及要求:目的是使同学熟练掌握M7120机床的操作以及检修方法。
要求同学在规定时间内可以独立、快速完成检修任务。
一、工作原理首先把三个电机切换开关扳至“2”的位置:M7120型由两大部分组成,即主电路、控制电路。
控制电路又由电磁吸盘充磁、去磁电路,控制电路和信号灯等组成。
在主电路中共有四台电动机。
其中M1为液压泵电动机,用它实现工作台的往复运动;M2为砂轮电动机,带动砂轮转动来完成磨削加工工件;M3为冷却泵电动机,供给加工过程中工件的冷却液;M4为砂轮升降电动机,带动砂轮上下移动,调整砂轮和工件之间的位置。
电路中QS1作为电源的总开关,熔断器FU1为电路的总短路保护。
接触器KM1控制液压泵电动机M1电源的通断,热继电器FR1为它的过载保护。
接触器KM2控制砂轮电动机M2、冷却泵电动机M3电源的通断;热继电器FR2、FR3分别为电动机M2、M3的过载保护。
冷却泵电动机M3只有在砂轮电动机M2启动后才能启动。
由于砂轮升降电动机M4的正、反转,以实现砂轮的升降。
由于电动机M4的工作是短期的,故没有过载保护。
1、电磁吸盘充磁退磁系统:合上电源总开关QS1,控制变压器TC得电,电源指示灯HL1亮,表示电源接通。
变压器副边36V 交流电压经整流器VC整流输出32V左右的直流电压通过一个电压继电器后供给电磁吸盘的充磁退磁电路;当整流器两端输出的电压正常时,电压继电器KV得电吸合,为控制电路的启动作好准备。
按下电磁吸盘启动按纽SB8,接触器KM5得电吸合并自锁,电磁吸盘工作指示灯HL5亮,电磁吸盘YH(用电源指示灯代替电磁吸盘)充磁,使工件牢牢被吸合。
工件加工完毕后,按下电磁吸盘充磁停止按纽SB9,接触器KM5失电,电磁充磁指示灯HL5灭,充磁停止。
但由于电磁吸盘YH的剩磁作用,工件仍不能取下,必须向电磁吸盘YH反向充磁以退掉剩磁工件才能取下。
按下退磁启动按纽SB10,接触器KM6得电吸合,电磁吸盘工作指示灯HL5亮,电磁吸盘反向充磁。
M7120型平面磨床的电气控制电路及工作原理M7120型平面磨床主要由主线路、控制线路、照明及指示灯线路及电磁工作台线路等组成,如图8.4所示。
下面按线路的几大部分分别对其工作原理及用途作简单介绍。
图8.4M7120型平面磨床的电气控制电路M7120型平面磨床的主线路有四台电动机,M1为液压泵电动机,它在工作中起到工作台往复运动的作用;M2是砂轮电动机,可带动砂轮旋转起磨削加工工件作用;M3电动机做辅助工作,它是冷却泵电动机,为砂轮磨削工作起冷却作用;M4为砂轮机升降电动机,用于调整砂轮与工作件的位置。
M1、M2及M3电动机在工作中只要求正转,其中对冷却泵电动机还要求在砂轮电动机转动工作后才能使它工作,否则没有意义。
对升降电动机要求它正反方向均能旋转。
控制线路对M1、M2、M3电动机有过载保护和欠压保护能力,由热继电器FR1、FR2、FR3和欠压继电器完成保护,而四台电动机短路保护则需FU1做短路保护。
电磁工作台控制线路首先由变压器T1进行变压后,再经整流提供110V的直流电压,供电磁工作台用,它的保护线路是由欠压继电器、放电电容和电阻组成。
线路中的照明灯电路是由变压器提供36V电压,由低压灯泡进行照明。
另外还有5个指示灯:HL亮证明工作台通入电源;HL1亮表示液压泵电动机已运行;HL2亮表示砂轮机电动机及冷却泵电动机已工作;HL3亮表示升降电动机工作;HL4亮表示电磁吸盘工作。
M7120型平面磨床的工作原理是,当电源380V正常通入磨床后,线路无故障时,欠压继电器动作,其常开触点KA闭合,为KM1、KM2接触器吸合做好准备,当按下SB1按钮后,接触器KM1的线圈得电吸合,液压泵电动机开始运转,由于接触器KM1的吸合,自锁点自锁使M1电动机在松开按钮后继续运行,如工作完毕按下停止按钮,KM1失电释放,M1便停止运行。
如需砂轮电动机以及冷却泵电动机工作时,按下按钮SB3后,接触器KM2便得电吸合,此时砂轮机和冷却泵电动机可同时工作,正向运转。

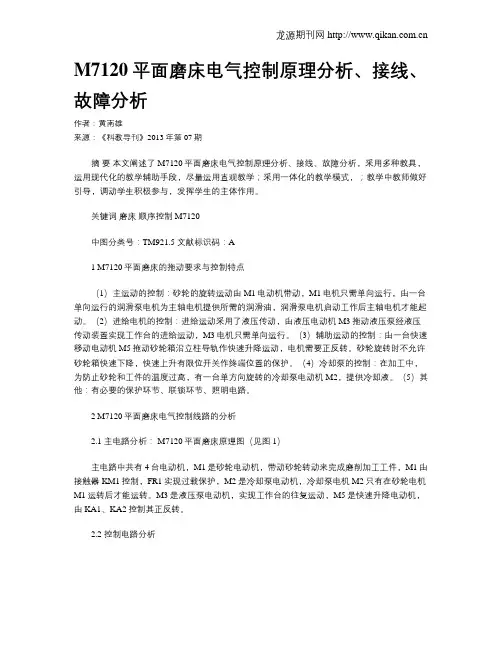

M7120平面磨床电气控制原理分析、接线、故障分析作者:黄南雄来源:《科教导刊》2013年第07期摘要本文阐述了M7120平面磨床电气控制原理分析、接线、故障分析,采用多种教具,运用现代化的教学辅助手段,尽量运用直观教学;采用一体化的教学模式,;教学中教师做好引导,调动学生积极参与,发挥学生的主体作用。
关键词磨床顺序控制 M7120中图分类号:TM921.5 文献标识码:A1 M7120平面磨床的拖动要求与控制特点(1)主运动的控制:砂轮的旋转运动由M1电动机带动,M1电机只需单向运行,由一台单向运行的润滑泵电机为主轴电机提供所需的润滑油,润滑泵电机启动工作后主轴电机才能起动。
(2)进给电机的控制:进给运动采用了液压传动,由液压电动机M3拖动液压泵经液压传动装置实现工作台的进给运动,M3电机只需单向运行。
(3)辅助运动的控制:由一台快速移动电动机M5拖动砂轮箱沿立柱导轨作快速升降运动,电机需要正反转。
砂轮旋转时不允许砂轮箱快速下降,快速上升有限位开关作终端位置的保护。
(4)冷却泵的控制:在加工中,为防止砂轮和工件的温度过高,有一台单方向旋转的冷却泵电动机M2,提供冷却液。
(5)其他:有必要的保护环节、联锁环节、照明电路。
2 M7120平面磨床电气控制线路的分析2.1 主电路分析: M7120平面磨床原理图(见图1)主电路中共有4台电动机,M1是砂轮电动机,带动砂轮转动来完成磨削加工工件,M1由接触器KM1控制,FR1实现过载保护,M2是冷却泵电动机,冷却泵电机M2只有在砂轮电机M1运转后才能运转。
M3是液压泵电动机,实现工作台的往复运动,M5是快速升降电动机,由KA1、KA2控制其正反转。
2.2 控制电路分析合上电源开关QS,转换开关有“调试”和“工作”两个位置,将SA1扳在“工作”位置时,SA1(5、6)触点断开, SA1(2、19)闭合。
扳在调试位置时, SA1(5、6)触点闭合,SA1(2、19)断开,图中给出的是“工作”状态。

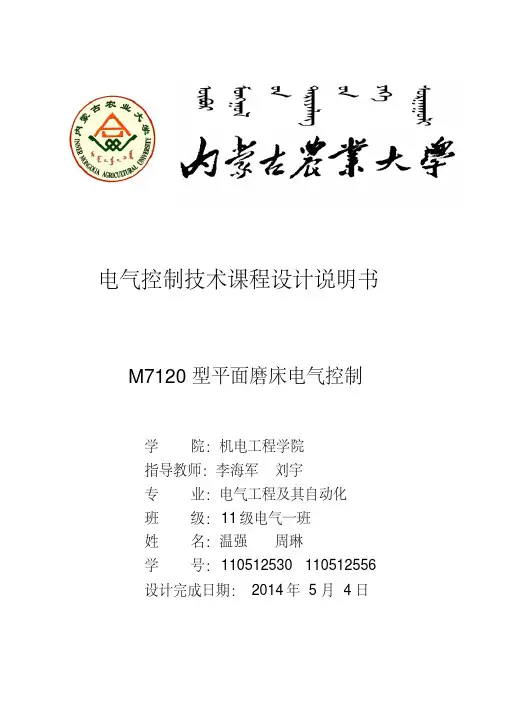

电气控制技术课程设计说明书M7120型平面磨床电气控制学院:机电工程学院指导教师:李海军刘宇专业:电气工程及其自动化班级:11级电气一班姓名:温强周琳学号:110512530 110512556设计完成日期:2014年5月4日一、 M7120型平面磨床电气控制设计任务及设计要求 (1)1 控制设计要求 (1)2 控制设计任务 (1)二设计方案 (1)1 主电路设计 (1)2 辅助电路设计 (3)三电气原理图设计 (4)1 主电路设计与分析 (4)2 辅助电路设计及分析 (5)四电气控制板安装与调制 (6)1 控制板任务 (6)2 安装实物图片 (6)3 调试情况 (8)五 PLC控制的设计 (10)1 I/O点分析 (10)2 PLC选型 (10)3 I/O点分配 (10)4 PLC外围接线图 (11)5 PLC程序设计 (12)6 程序的运行与调试 (14)六收获与与体会 (23)七总结:PLC控制与继电器控制的区别 (24)我先对本次的设计进行了总体的思考和分析M7120型平面磨床主要由4台电动机组成,它们分别是:液压泵电动机M1,砂轮电动机M2,冷却泵电动机M3,砂轮升降电动机M4。
M1单向旋转,可实现反接制动、两地控制;M2、M3均单向旋转,M3只有在M2启动后才能运转;M4可实现双向旋转,且只能通过电动控制。
首先绘制原理接线图,随后连电路板、进行调试。
然后根据电气控制电路的线路图,绘制PLC外围接线图,编程PLC的梯形图,调试。
一、 M7120型平面磨床电气控制设计任务及设计要求1 控制设计要求(1)液压泵电动机M1单向旋转,可实现反接制动,两地控制。
(2)M2、M3均单向旋转,M3只有在M2启动后才能运转。
(3)M4可实现双向旋转,且M4只能通过电动控制。
(4)M1、M2、M3均有过载保护功能,整个电路具有短路保护功能。
(5)机床控制电路及指示灯电路,电压均为380V。
其中HL1为控制指示灯,HL2为M1运转指示灯,HL3为M2及M3运转指示灯,HL4为M4运转指示灯。
M7120平面磨床电气控制线路的安装与调试学习目标:1.能识读原理图,明确磨床专用低压电器的图形符号、文字符号、控制器件的动作过程及控制原理。
2.能识读安装图、接线图,明确安装要求,确定元器件、控制柜、电动机等安装位置,确保正确连接线路。
3.能识别和选用元器件,核查其型号与规格是否符合图纸要求,并进行检查。
4.能按图纸、工艺要求、安全规范和设备要求,安装元器件,按图接线,实现控制线路的正确连接。
5.能用仪表进行测试检查,验证电路安装的正确性,能按照安全操作规程正确通电试车。
建议课时:40课时工作情境描述:我院机电工程系有2台M7120平面磨床因线路严重老化,需要对其电气线路进行改造。
后勤处对电气自动化1067班下达了工作任务,要求在一周内完成磨床电气控制线路的安装及调试工作。
工作流程与内容:教学活动二:识读电路图教学活动三:识读接线图与勘查施工现场教学活动四:制定工作计划,列举工具和材料清单教学活动五:现场施工教学活动六:施工项目验收教学活动七:工作总结与评价学习目标:能根据“M7120型平面磨床电气控制线路的安装与调试”工作任务单,明确工时、工作内容、工艺要求,并在教师指导下进行人员分组。
学习地点:教室、车间学习课时:2课时学习过程:请阅读施工任务单,用自己的语言描述具体的工作内容。
工作任务单2010年5月10日No.0009引导问题1:机床维修原因是什么?引导问题2:维修人员应该根据哪些栏目来确认维修地点?引导问题3:维修人员从报修事项中可以了解哪些信息?引导问题4:维修项目主要起什么作用?一般由谁来填写?引导问题5:维修人员应怎样明确维修开始时间与完成时间?引导问题6:维修人员应该准备哪些材料?引导问题7:维修人员在维修结束后还应做哪些工作?应在哪些栏目填写维修记录?引导问题8:该项工作怎样才算完成了?引导问题9:该项工作完成后交给谁验收?学习拓展:将全班同学划分为6个学习小组,每组查阅资料,仔细研读欠电压继电器与电磁吸盘的结构、原理、作用,正确分析。
将全班同学划分为6个学习小组,认真阅读工作任务单,由组长对组员分配任务,观察M7120平面磨床的主要结构、运动形式和操作方法。
小词典:M7120平面磨床的主要结构、运动形式:M7120型平面磨床主要由床身、工作台、电磁吸盘、砂轮架(又称磨头)、滑座、立柱等部分组成。
磨床的主运动是砂轮的旋转运动,辅助运动是工作台的左右往返运动和砂轮架的前后上下进给运动。
工作台的往返运动采用液压传动,能保证加工精度。
砂轮升降电动机使砂轮在立柱导轨上作垂直运动,用以调整砂轮与工件位置。
小提示:磨床是以砂轮周边或端面对工件进行机械加工的精密机床,它不仅能加工一般金属材料,而且能加工淬火钢或硬质合金等高硬度材料。
M7120型平面磨床的型号及含义M 7 1 20磨床工作台的工作面宽200mm平面磨床卧轴矩台式评价点:学习活动一评分表学习活动二:识读电路图学习目标:能读懂电气原理图,能分析主电路与控制电路的工作原理。
学习地点:教室学习课时:10课时学习过程:阅读电路原理图,分析主电路与控制电路的工作原理。
引导问题1:主电路中共有几台电动机?分别起什么作用?引导问题2:主电路中各台电动机分别由哪些交流接触器控制?引导问题3:控制电路中KV是什么电器?有什么作用?引导问题4:你认为VC是什么元件?有什么作用?L1FU1TCFU2电源开关及保护液压泵砂轮电动机电动机冷却泵电动机砂轮升降电动机控制电源及保护液压泵控制砂轮砂轮上升下降电磁吸盘充磁去磁整流电源失磁保护电磁吸盘充磁去磁123456789101112131415161718192021222833310555444182114121115101103182113380VU11U12图2-3 M7120型平面磨床电气控制线路电气原理图引导问题5:对照电气原理图说出YH、R、C起什么作用?引导问题6:KV的常开触头何时闭合?若不闭合,对电路有何影响?引导问题7:按下SB3、SB2,会有什么动作?引导问题8:按下SB5、SB4,会有什么动作?引导问题8:按下SB6、SB7,会有什么动作?引导问题9:按下SB8、SB9、SB10,会有什么动作?引导问题10:请描述YH的充磁回路和去磁回路?学习拓展:1.请查阅欠电压继电器KV的图形符号、工作原理及其主要应用:2.请查阅整流桥VC的主要应用:小词典:电磁吸盘电磁吸盘是一种固定加工工件的夹具。
它与机械夹紧装置相比,优点是操作快捷,不损伤工件并能同时吸牢多个小工件,在加工过程中发热工件可以自由伸缩。
存在的主要问题是必须使用直流电源和不能吸牢非磁性材料小件。
M7120平面磨床电磁吸盘结构示意图1—工件2—非磁性材料3—工作台4—芯体5—线圈6—盖板电磁吸盘的结构,如图所示。
其外壳和盖板是钢制箱体,箱内安装多个套上电磁线圈的芯体,钢盖板用非磁性材料隔成多个小块。
当线圈通入直流电后,凸起的芯体和隔离的钢条被磁化而形成磁极。
当工件放在磁极中间,磁通以芯体和工件作为回路,磁路就构成闭合回路,将工件牢牢吸住。
小提示:M7120平面磨床电气控制要求:(1)砂轮的旋转用一台三相异步电动机拖动,要求单向连续运行。
(2)砂轮电动机、液压泵电动机和冷却泵电动机都只要求单向旋转。
(3)砂轮升降电动机要求能正反转控制。
(4)冷却泵电动机只有在砂轮电动机起动后才能够起动。
(5)电磁吸盘应有充磁和去磁控制环节。
评价点:学习活动二评分表学习活动三:识读接线图与勘查施工现场学习目标:能根据任务要求和电气原理图,识读主电路接线图,绘制控制电路接线图,并勘查施工现场。
学习地点:教室、车间学习课时:4课时学习过程:识读主电路接线图,绘制控制电路接线图,并勘查施工现场。
引导问题1:三相电源进线如何接入控制面板?引导问题2:主熔断器FU1应如何接线?引导问题3:交流接触器KM1、KM2、KM3、KM4的主触头应如何接线?引导问题4:热继电器FR1、FR2、FR3的热元件应如何接线?引导问题5:电动机M1、M2、M3、M4应如何与控制面板连接?引导问题6:两台需要改造的磨床位于车间的哪个位置?引导问题7:磨床的周围有没有足够的施工空间?如何布置施工现场?小词典:主电路的主要构成:主电路中有四台电动机,分别为液压泵电动机M1、砂轮电动机M2、冷却泵电动机M3和砂轮升降电动机M4,它们的短路保护均由熔断器FU1实现。
热继电器FR1、FR2、FR3分别为M1、M2、M3的过载保护。
液压泵电动机M1只需要单向旋转,由接触器KM1控制。
由于冷却泵电动机M3必须在砂轮电动机M2运转后才能起动,所以由同一个接触器KM2控制。
砂轮升降电动机M4由接触器KM3和KM4控制,要求能正反转,由于M4是点动短时运转,故未设过载保护。
小提示:主电路接线图:电动机M1电动机M2降电动机M4学习拓展:绘制控制电路接线图评价点:学习活动三评分表学习活动四:制定工作计划,列出工具和材料清单学习目标:能根据任务单制定工作计划并列出工具和材料清单。
学习地点:教室学习课时:2课时学习过程:根据任务单制定工作计划,列出工具清单和材料清单。
引导问题1:制定工作计划引导问题2:列出工具清单。
引导问题3:列出材料清单学习拓展:根据电动机的型号,选择熔断器、交流接触器、热继电器、转换开关等元器件的型号。
小提示:电磁吸盘控制部分的构成电磁吸盘YH控制电路电磁吸盘的控制电路包括整流装置、控制装置和保护装置3个部分。
整流装置由变压器TC和单相桥式全波整流器VC组成,供给110V直流电源。
控制装置由按钮SB8、SB9、SB10和接触器KM5、KM6等组成。
保护装置由放电电阻R、放电电容C及欠电压继电器KV组成。
电磁吸盘线圈在充磁过程中,储存了大量磁场能量,当电磁吸盘脱离电源瞬间,线圈两端产生很大的自感电动势,会损坏线圈和其他电器,因此在线圈两端并接RC放电支路,在电磁吸盘线圈断电时,通过R和C放电,消耗电感的磁场能量。
评价点:学习活动五:现场施工学习目标:能设置工作现场必要的标识和隔离措施;能按图纸、工艺要求、安全规程要求施工;能在施工后按施工任务书的要求利用万用表及兆欧表进行检测;能按电工作业规程,在作业完毕后清点工具、人员,收集剩余材料,清理工程垃圾,拆除防护措施。
学习地点:车间学习课时:16课时学习过程:准备现场工作环境,按图接线,用仪表检测电路,通电调试。
引导问题1:施工前应该通知哪些部门和人员?引导问题2:维修人员应该如何确认拉闸、合闸?与什么人联系?引导问题3:施工前应悬挂何种标识及采用何种隔离措施,如何设置?引导问题4:你作为施工人员,自身应做好哪些防护准备?引导问题5:整流桥VC应如何接线?引导问题6:电磁吸盘YH及其RC保护装置应如何接线?引导问题7:施工完毕,怎样用万用表和兆欧表进行自检?详述检测过程。
引导问题8:如果调试不成功,应当怎样检查、修改?引导问题9:工程完毕后,应清点哪些工具?引导问题10:工程完毕后,应清点哪些人员?引导问题11:工程完毕后,应收集哪些剩余材料?引导问题12:工程完毕后,应清理哪些工程垃圾?引导问题13:工程完毕后,应拆除哪些防护措施?学习拓展:如果不用整流桥VC,可以采取什么办法完成直流部分的控制功能?小词典:钳形电流表指针式钳形电流表和数字式钳形电流表1.用途及工作原理通常用普通电流表测量电流时,需要将电路切断停机后才能将电流表接入进行测量,这是很麻烦的,有时正常运行的电动机不允许这样做。
此时,使用钳形电流表就显得方便多了,可以在不切断电路的情况下来测量电流。
其工作原理如下:钳形电流表是由电流互感器和电流表组合而成。
电流互感器的铁心在捏紧扳手时可以张开;被测电流所通过的导线可以不必切断就可穿过铁心张开的缺口,当放开扳手后铁心闭合。
穿过铁心的被测电路导线就成为电流互感器的一次线圈,其中通过电流便在二次线圈中感应出电流。
从而使二次线圈相连接的电流表便有指示——测出被测线路的电流。
钳形表可以通过转换开关的拨档,改换不同的量程。
但拨档时不允许带电进行操作。
钳形表一般准确度不高,通常为2.5~5级。
为了使用方便,表内还有不同量程的转换开关供测量不同等级电流以及测量电压的功能。
2.使用方法用钳形电流表检测电流时,一定要夹住一根被测导线(电线)。
夹住两根(平行线)则不能检测电流。
另外,使用钳形电流表中心(铁心)检测时,检测误差小。
在检查家电产品的耗电量时,使用线路分离器比较方便,有的线路分离器可将检测电流放大10倍,因此1A 以下的电流可放大后再检测。
评价点:学习活动六:施工项目验收学习目标:能正确填写任务单的验收项目,并交付验收。
学习地点:车间学习课时:2课时学习过程:请根据工作任务单中的验收项目,用自己的语言描述验收工作的内容。
