沟槽开挖施工技术交底一、工程概述本次沟槽开挖施工是为了铺设_____管道，工程地点位于_____。
沟槽开挖的长度为_____米，深度为_____米，宽度为_____米。
施工区域的地质条件主要为_____，周边环境包括_____等。
二、施工准备1、技术准备熟悉施工图纸，了解沟槽的位置、深度、宽度等设计要求。
进行现场勘察，核实地下管线、障碍物等情况，并做好标记。
制定施工方案，明确施工流程、方法和安全措施。
2、材料准备准备好所需的支护材料，如钢板桩、木板、槽钢等。
准备好排水设备，如水泵、排水管等。
3、机械设备准备配备挖掘机、装载机、运输车辆等机械设备，并确保其性能良好。
对机械设备进行检查和维护，保证施工过程中的正常运行。
4、人员准备组织专业的施工队伍，包括挖掘机司机、装载机司机、普工等。
对施工人员进行技术交底和安全教育，使其熟悉施工流程和安全注意事项。
三、施工流程1、测量放线根据设计图纸，使用全站仪、水准仪等测量仪器进行测量放线，确定沟槽的中心线和开挖边线。
在沟槽的起止点、转折点、检查井位置等设置控制桩，并做好保护。
2、沟槽开挖采用机械开挖为主，人工开挖为辅的方式进行。
挖掘机沿沟槽中心线开挖，预留 20cm 左右的土层由人工进行清理。
开挖过程中，应严格控制沟槽的深度和宽度，避免超挖和欠挖。
当遇到地下管线、障碍物等时，应停止机械开挖，采用人工小心挖掘，并及时采取保护措施。
3、支护根据沟槽的深度、地质条件和周边环境等情况，选择合适的支护方式，如钢板桩支护、木板支护、槽钢支护等。
支护应及时进行，确保沟槽壁的稳定。
4、排水在沟槽开挖过程中，应做好排水工作。
在沟槽底部设置排水明沟和集水井，用水泵将积水排出。
如遇地下水丰富的情况，应采取井点降水等措施。
5、基底处理沟槽开挖至设计标高后，应及时对基底进行处理。
清除基底的浮土、杂物等，对基底进行平整和夯实。
如基底土质不符合设计要求，应及时通知设计单位进行处理。
四、质量控制要点1、沟槽的中心线、深度、宽度应符合设计要求，偏差应在允许范围内。
沟槽开挖技术交底（一）沟槽开挖（1）沟槽开挖前认真组织人员研究图纸，进行调查研究，充分了解挖槽段的土质，地下水位、地下结构物，沟槽附近地上结构物及施工环境等情况，拟选用300型挖掘机，制定必要的安全措施，确保施工质量及安全。
（2）挖槽断面应按底宽、挖深、槽深、各层边坡、层间留台宽度与相邻构筑物关系及排管方式等因素确定。
挖槽断面应符合管道结构施工方便、保证质量和安全，以少挖方、少占地为宜。
（3）采用人工配合反铲挖掘机挖槽，挖槽前，现场施工员向司机及土方队详细交底（沟槽的断面，开挖的次序）。
在开挖过程中由管理人员在现场指挥并经常检查沟槽的槽底高程和宽度，防止超挖及亏挖。
（4）为确保沟槽底土壤结构不被扰动和破坏，在机械开挖时应留10cm左右一层不挖，待人工清除。
人工清挖槽底，应认真控制槽底高程和宽度，并注意不使槽底土壤结构遭受拢动和破坏。
（5）沟槽开挖时如离现状建筑物较近时应根据情况采取保护措施。
（6）管沟槽底层开挖的宽度按本次管槽需要保证的工作面进行开挖。
开挖时，随时测量监控，保证开挖边坡、基坑尺寸，轴线、槽底的高程应达到沟槽验收规定的要求。
（7）开挖出来的土方，我方会根据实际情况把多余出来的土方及时用拉土车运输到甲方指定位置。
剩余回填土方会堆放在不影响道路，不影响施工的地方，做好防尘措施。
（二）机械开挖沟槽时应注意下列事项：(1)为保证槽底土不被扰动或破坏，用机械挖土时，应防止超挖。
如有超挖，应剔除受扰动部分，必须换成中砂或石屑，并用平板振动器振捣。
要保证连续开挖，衔接过程顺畅，同时注意边坡土质变化，及时处理问题，减少事故发生。
（2）对地下管线和各种构筑物应尽量能临时迁移，如无法迁移，必须挖出使其外露，须采取吊、托等加固措施，同时对挖掘机作详细交底，如无把握，应改为人工挖土。
(3)当工作量小、地面狭窄、地下有障碍物或不具备机械施工条件时，应采用人工开挖。
人工挖槽，应集中人力尽快挖好，转入下道工序施工。
排水沟槽开挖回填施工技术交底记录一、项目概况施工单位：XXX施工队施工地点：XXX地区施工时间：XXXX年XX月XX日至XXXX年XX月XX日二、施工原则1.符合设计要求：按照设计要求进行开挖和回填施工，确保施工质量。
2.科学合理：合理掌握开挖和回填的深度、坡度、工艺等要求，避免施工过程中出现塌方、积水等安全隐患。
3.保护地下管线：在开挖过程中，要严格按照相关规定和图纸要求，确保对地下管线进行保护，避免损坏。
三、施工措施1.施工场地布置：（1）根据现场实际情况，确保施工车辆和施工机械有足够的操作空间。
（2）按照要求设置施工现场标志，标明施工区域，并严格限制非施工人员进入施工现场。
2.开挖工程：（1）根据设计要求和图纸，确定开挖的深度和宽度。
（2）选择适合的机械设备进行开挖，确保开挖边坡的稳定性。
（3）开挖过程中，及时清理施工现场，避免杂物和碎石等堵塞排水沟槽。
3.回填工程：（1）回填之前，先进行沟槽底部的夯实，保证底部的平整度和稳定性。
（2）选择合适的填充材料，按照设计要求进行回填。
（3）回填过程中，要逐层夯实，确保填充材料的密实度和稳定性。
（4）回填完毕后，对回填区域进行平整，确保沟槽的形状和尺寸满足设计要求。
四、质量控制1.施工过程中，严格按照设计要求和规范要求进行操作，确保施工质量。
2.严禁在开挖和回填过程中使用禁用设备或非法操作，保证施工安全。
3.严格按照材料验收和检测标准要求，对填充材料进行检测，杜绝使用质量不合格的材料。
五、安全措施1.在开挖和回填施工现场设置明显的安全警示标志，引导工人遵守安全操作规程。
2.使用坚实可靠的坍塌防护措施，保证施工现场的安全。
3.严格按照相关规定使用个人防护装备，如安全帽、安全绳等，为工人提供必要的安全保障。
六、环境保护1.施工现场应合理布置，合理利用现场资源，减少对环境的污染。
2.严格按照规定处理施工废弃物和污水，确保不对周边环境造成污染。
七、施工交底1.组织施工人员进行技术交底，详细讲解施工要求、质量控制措施、安全措施和环境保护要求。

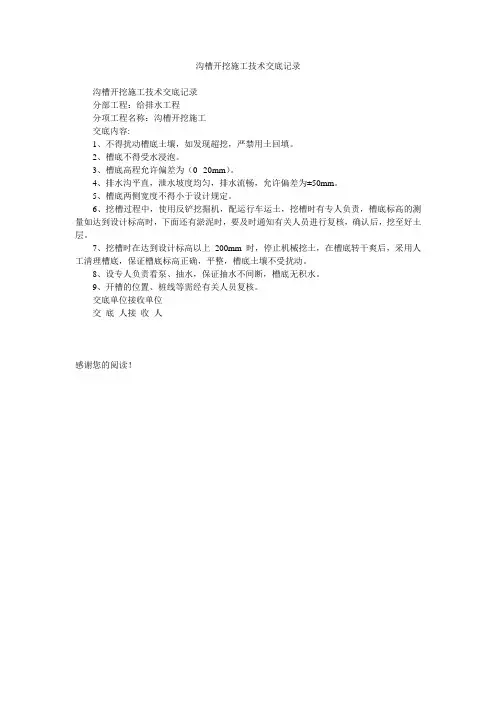

沟槽开挖施工技术交底记录
沟槽开挖施工技术交底记录
分部工程：给排水工程
分项工程名称：沟槽开挖施工
交底内容:
1、不得扰动槽底土壤，如发现超挖，严禁用土回填。
2、槽底不得受水浸泡。
3、槽底高程允许偏差为（0--20mm）。
4、排水沟平直，泄水坡度均匀，排水流畅，允许偏差为±50mm。
5、槽底两侧宽度不得小于设计规定。
6、挖槽过程中，使用反铲挖掘机，配运行车运土，挖槽时有专人负责，槽底标高的测量如达到设计标高时，下面还有淤泥时，要及时通知有关人员进行复核，确认后，挖至好土层。
7、挖槽时在达到设计标高以上200mm时，停止机械挖土，在槽底转干爽后，采用人工清理槽底，保证槽底标高正确，平整，槽底土壤不受扰动。
8、设专人负责看泵、抽水，保证抽水不间断，槽底无积水。
9、开槽的位置、桩线等需经有关人员复核。
交底单位接收单位
交底人接收人
感谢您的阅读！。
沟槽开挖施工技术交底
一、前言
沟槽开挖是建筑施工中常见的一项工作，其施工质量和施工工艺对于保证工程的安全和稳定具有重要作用。
本文将对沟槽开挖施工技术进行交底，以保证工程施工的顺利进行。
二、施工前准备工作
1. 沟槽开挖前的勘测工作：根据设计图纸要求，在施工前进行沟槽的勘测工作，确定开挖的位置、尺寸和深度，并绘制出相应的施工图。
2. 确定施工方案：根据设计要求和实际情况，确定合理的施工方案，包括开挖顺序、支护方式和施工机具的选择等。
3. 安全防护：在施工前，必须对施工现场进行安全防护工作，包括设置警示标志、搭建防护栏杆等，确保施工过程中的安全。
三、沟槽开挖施工流程
1. 清理现场：在进行沟槽开挖之前，需对施工区域进行清理，确保施工地面平整。
清理过程中要注意清除地面上的杂物和余泥，保持工作环境清洁。
2. 标线：根据设计图纸的要求，在开挖的区域进行标线，用于指导施工人员进行开挖操作。
标线应准确，并根据实际地形情况进行调整。
3. 机械开挖：按照施工方案选择适当的机械设备进行开挖，确保开挖面的平整和垂直度。
注意操作人员的安全，避免机械设备损坏地下设施和管线。
4. 清理废土：在开挖过程中，产生的废土需及时清理和储存，防止废土堆积造成施工现场混乱。
5. 检查施工质量：施工过程中需要进行质量检查，确保挖沟面的平整度和垂直度符合要求。
如有不符合要求的情况，需进行调整和修正。
四、沟槽开挖的支护措施。
表格编号技术交底书项目名称XX交底编号工程名称XX快速化改造工程排水工程设计文件图号CP01~CP17施工部位排水工程沟槽开挖交底日期技术交底内容：排水工程沟槽开挖1、技术交底范围XX快速化改造工程一标项目部DK1+080~DK4+499段管涵开挖施工。
2、设计情况2.1设计雨水干管纵坡顺着道路纵坡，青山路~北玉带河段：水流由北往南排入北玉带河，北玉带河~北京路段：除部分排入北京路排水系统外，大部分路段由南往北就近接入北玉带河。
3、开始施工的条件及施工准备工作：3.1施工前首先应熟悉交底图纸、附表，对各种规格的预制管涵与现浇箱涵高程和数量进行核对。
3.2探明施工范围内的既有管线，及时迁改施工范围内的管线。
4、施工工艺：探沟开挖→管线迁改→测量放线→路面破除→钢板桩施工→人工配合机械开挖→人工捡底①探沟开挖：探沟沿雨水埋设顺长方向开挖管线探沟，探沟施工方法参看管线探沟安全技术交底，探沟宽80cm，深度挖至老土为止，并用金属探测仪进行复测。
②管线迁改及保护：对于探明的管线，及时联系产权单位对管线进行确认，能迁改的，迁改出施工范围，不能迁改的对管线采取相应保护措施（见管线保护交底）。
③测量放线：测量人员放出开挖边界，在开外范围1米外设测量保护点，交底开挖深度，按每5m一个点进行测设。
④路面破除:采用液压破碎锤破除既有路面的结构层，施工时安排专职安全员盯守。
⑤钢板桩施工：破除路面后，延开挖边线插打钢板桩，开挖深度4m以内的基坑部分采用9m长拉森Ⅳ型钢板桩加钢围檩进行支护；开挖深度大于4m的采用12m拉森Ⅳ型钢板桩加钢围檩进行支护（具体支护方式见雨水管涵钢板桩施工技术交底），支护完成后方可进行下道工序。
交底人：复核人：审核人：接收人：。
管线沟槽开挖技术交底记录大全
安全措施
- 开挖前，应当清理边坡上危险物品，固定陡坡、松土斜坡及松散物。
- 在进場过程中，证明现场标准和太阳能路灯等设施的正确性和完整性，确保路面坚实、稳定，而且天气条件不会影响施工。
- 区分好危险和安全区域，并设置好路标和提醒标志。
- 在开挖施工过程中，必须严格遵守安全规范，不得随意变更开挖方案和方法，确保現場安全。
- 后期工程完工，应当把落石袋清理干净，恢复原貌，并进行确实的验收。
现场操作规范
- 在开挖过程中，先按照标准进行标记，工人需严格按照操作规范进行开挖。
- 在沟槽开挖时，首先进行管道的挖掘，管道底部需用木板垫平，避免破坏管道。
接著逐步挖到管道两旁，控制斜坡坡度不得超过1：1，开挖深度必须按设计要求开挖。
- 在沟槽开挖过程中，需清理企业和人员遗留物品及其它建筑
物中的废墟，务必避免对正常生产和人员产生影响。
- 在挖土方面，需严格从顶部往下挖，以防止危险情况的发生。
施工注意事项
- 在施工过程中，保持好工具的完整性和干净。
- 执行现场操作时，必须保障工程的完整性，确定好质量标准
和验收标准，保证施工的质量和验收的合格。
- 工程维护好后，项目经理必须及时介入施工，留下合格的施
工质量且在现场进行清理整理，确保现场保持完好，而且未遗留任
何隐患。
以上是管线沟槽开挖技术交底记录大全及注意事项。
土方工程沟槽土方技术交底记录大全一、项目背景及目的以保护并维护管道、电缆等设施的安全运行，提高工程品质，确保工程施工顺利进行，交底是非常重要的一环。
本次交底将重点介绍土方工程沟槽土方技术，旨在使所有工作人员了解相关技术要求，提高工作效率，确保工程质量。
二、技术要求1.土方开挖要与设计图纸相符，保持横断面规整、边坡养护完好；2.沟槽底部要平整、无虚弱地层、坚实结实，满足承载需求；3.边坡坡度、坡高、坡宽等均需按设计要求进行施工；4.开挖深度、宽度、高度等参数要严格控制，不得超标；5.排水设施、防止地下水涌入等工作要做到位；6.施工过程中要时刻关注变量，及时采取措施修复损坏或塌方部分；7.所有工作人员必须佩戴安全防护设备，保证人身安全。
三、交底内容1.土方开挖工艺流程：包括确定开挖范围，测绘控制点，挖土设备的选择，护坡工程建设等。
2.土方开挖技术要点：包括针对不同土质的开挖工艺，挖土机械的使用要求，挖土速度控制等。
3.土方开挖测量与监测：包括开挖深度、宽度、高度等参数的测量方法，监测塌方风险，以及应对措施。
4.土方边坡处理技术：包括边坡坡度的测量和控制，边坡护坡工程的建设，防止坡面塌方的预防措施等。
5.土方排水技术：包括地下水的排水方法，施工过程中临时排水的措施，以及防止水土流失的预防措施。
6.土方开挖安全技术：包括施工现场的安全防护设施要求，工作人员的个人防护装备要求，以及安全事故应急处理措施。
7.土方开挖质量检查与验收：包括使用合格的土方开挖工具，控制挖方参数的准确性，检查土方开挖的质量等。
四、培训实施1.培训对象：所有参与土方工程沟槽开挖的工作人员。
2.培训形式：以讲解、示范和讨论的形式进行。
3.培训时间：预计需要2个小时。
4.培训地点：施工现场办公室或指定的培训室。
5.培训辅助工具：包括PPT演示、工艺流程图、模型、实物展示等。
五、培训效果确认1.培训结束后，进行知识问答检测，确保培训内容的理解；2.培训记录、参训名单等，由培训负责人核实、签认；六、其他注意事项1.培训记录要妥善保存，作为工程施工记录的一部分；2.参训人员应及时将培训内容应用到实际工作中，注意安全、质量和进度；3.如有工程现场变更或重要事项的变化，应及时进行相关补充培训。
施工技术沟槽开挖技术交底施工技术/安全交底记录年月日工程名称华阳路管道工程分部工程管道工程分项工程名沟槽开挖称交底内容：沟槽开挖1）、根据设计平面图,沿道路排水管线布置，从管道下游向上游进行分段开挖施工，分段长度为每段150米左右，道路雨、污水管沟可同时错开工作面进行施工.沟槽开挖宜分段快速施工，敞沟时间不宜过长。
2)、沟槽开挖放坡时，沟槽放坡系数采用0。
67,沟槽大于3m以上要加大放坡系数。
3)、开挖沟槽时无论深浅,应有沟槽两端设立安全设施和警告标志，如护栏、路障及危险旗，在夜晚应悬挂红色警示灯。
3、雨水管道、污水管道用挖掘机单槽一次性开挖至距设计标高0.2m处,再由人工进行修底修坡.开挖时根据各条管沟的走向，从管沟的下游向上游挖进。
施工中注意边坡稳定，及时用潜水泵排除基槽积水，严禁基槽长期泡水。
在挖至设计标高时，应及时安排人员进行清除余土,排干沟槽积水，做到基槽一开挖立即进行管道基础施工，不得使基底暴露过久,基底设计标高以上20cm厚，不得提前挖除,应在管基施工的同时方可挖除，若基底土壤已受扰动或超挖，用碎石砂夯实填平。
基槽外一米以内不得堆土,同时堆土不得超过1.5米高。
挖好的沟槽应保证管道安装后的中心线、标高和坡度均能符合设计要求,沟底应平整，沟边不坍塌，沟槽有足够的宽度。
交底单位接受单位交底人接受人施工技术/安全交底记录年月日工程名称华阳路管道工程分部工程管道工程分项工程名下管称交底内容:1）、为了防止将不合格或已经损坏的管材及管件下到沟槽，下管前应对管材进行检查.管子经过检验后，在下管前应先在管槽上排列成行（称排管），经核对管节，管件无误方可下管。
2）、一般从最下游开始逆水流方向铺设，排管时应将承口朝向施工前进的方向.3)、根据管材种类，管节重量和长度，现场条件及机械设备等情况来确定，采用机械下管和人工下管两种形式.机械下管采用挖机吊装管节，人工配合装卸，多用于钢筋砼预制管；人工压绳下管法用于HDPE双壁波纹管件下管。
