排水管道沟槽开挖施工技术交底

管道沟槽开挖安全技术交底一、引言管道沟槽开挖是施工过程中的关键环节之一，涉及到施工人员的人身安全和施工质量。

为了保障施工过程中的安全性和效率，本文将对管道沟槽开挖的安全技术进行交底，以确保施工人员尽可能避免意外事故的发生。

二、安全要求1.施工人员必须具备相应的资格和证书，熟悉相关技术规范和操作规程。

2.施工前必须进行现场勘察和安全风险评估，确定施工方案和安全措施。

3.施工现场必须设置明显的警示标志，警示标语清晰可见。

4.施工人员必须穿戴符合要求的个人防护装备，包括安全帽、防护鞋、护目镜、耳塞等。

5.施工现场必须配备相应的消防器材和急救设备，以备不时之需。

三、施工准备1.施工前必须将施工区域进行划定，确保周边没有地下设施或管线。

2.确认开挖土层的类型和稳定性，做好相应预防措施。

3.清除施工区域内的杂物，保持场地整洁，确保施工人员的行动空间。

四、安全措施1.确保施工现场开挖边坡的稳定性，采取避免坡面滑坡的措施。

2.采用合适的支护措施，包括使用支撑杆、支撑箱等，确保挖掘面的稳定与安全。

3.在挖掘过程中，应通过监测仪器及时掌握土体变形情况，一旦出现异常立即停工并采取相应措施。

4.保证挖掘面的排水畅通，防止积水引发坍塌事故。

5.在挖掘过程中，禁止在挖沟边坡上行走或站立，以免坠落伤人。

6.严格控制挖掘面的坡度和深度，确保挖掘面不会超过稳定的极限。

五、施工注意事项1.施工现场必须进行地下设施的定位，避免损坏给排水管线和电缆等。

2.在挖掘过程中，需根据实际情况选择合适的机械设备和施工工艺，避免对周围环境和设施造成不必要的影响。

3.施工人员必须经过岗前培训，熟悉施工方案和操作规程。

4.施工人员必须时刻保持警惕，及时发现并处理安全隐患，确保施工过程的安全性。

六、事故应急处理1.施工现场必须设立应急救援队，并制定相应的应急预案和应急处理流程。

2.在施工现场设置安全疏散通道和疏散标志，确保施工人员在紧急情况下的安全撤离。

管道沟槽开挖安全技术交底1. 背景介绍管道沟槽开挖是指在地下进行工程建设时，为了铺设管道，需要开挖一定深度的沟槽。

这个过程需要遵循一些安全技术规范，以确保施工过程中的人员和设备安全，防止事故的发生。

2. 开挖前的准备工作2.1 地质勘测：在开挖前，必须进行地质勘测，以了解地下的地质情况，包括土壤的类型、坚硬程度、含水情况等，这将有助于制定安全的开挖方案。

2.2 相关设计和规范：开挖前要参考相关的设计图纸和技术规范，确保施工符合标准要求。

2.3 人员培训：施工前要对参与开挖作业的人员进行必要的培训和安全教育，让其充分了解施工中的危险因素和安全措施。

3. 开挖过程中的安全技术3.1 严格遵守规定的开挖深度：根据设计要求和地质情况，确定开挖的深度，遵循规定的深度进行作业，不得超深或不足。

3.2 安全防护措施的设置：开挖过程中，必须设置安全防护措施，例如搭设防护栏杆、设置警示标识、挂设警示灯等，保障施工区域的安全与可见性。

3.3 预防坍塌措施：开挖时，根据土质情况采取防止坍塌的措施，通常包括设置支护结构、加固土壤、及时回填等，以确保沟槽的稳定性和施工人员的安全。

3.4 排水处理：如果施工现场存在积水情况，需要进行排水处理，确保施工现场的干燥和稳定。

3.5 设备与材料的安全使用：施工中使用的设备和材料必须符合相关标准和规范，确保其安全性和可靠性。

3.6 安全警示和沟通：在施工现场设置明显的安全警示标志，同时加强沟通与协作，确保施工人员之间的相互配合和安全意识。

4. 事故应急处置措施4.1 事故预案制定：在开挖前，应制定完善的事故应急预案，明确应急措施和责任人，并将其向所有参与人员进行宣贯。

4.2 事故发生时的处理步骤：如发生事故，施工人员首先应立即停止作业，确保自身安全，并及时采取相应的救援措施，包括报警、寻求医疗救助等。

4.3 事故调查与记录：对事故进行调查，分析事故原因，并归档记录，以便后续改进工作的参考。

管道沟槽开挖安全技术交底一、引言管道沟槽开挖是基础工程施工中的重要环节，也是施工过程中存在较大安全风险的环节之一。

为了保障施工人员的安全，确保工程质量和进度，本文将详细介绍管道沟槽开挖的安全技术要点和注意事项。

二、开挖前准备工作1. 确定开挖范围和尺寸：在开始开挖前，必须明确开挖的范围和尺寸，根据工程设计要求确定开挖深度和宽度。

2. 地质勘察和判别：在开挖前，必须进行地质勘察，评估地质条件和地下管线情况。

根据地质勘察结果，制定相应的安全措施。

3. 制定施工方案：根据地质勘察结果和设计要求，制定详细的施工方案，包括施工工序、施工顺序、施工方法等。

4. 配备必要的设备和工具：根据施工方案，配备必要的开挖设备和工具，确保施工的顺利进行。

三、安全施工注意事项1. 管线标识和保护：在开挖前，必须清楚地标识出地下存在的管线，采取相应的保护措施，避免对管线造成损坏。

2. 安全挖掘方式：采用机械化开挖能够提高施工效率，但同时也要注意安全。

在挖掘过程中，遵循逐层挖掘原则，及时掌握土层情况，及时采取相应的支护措施。

3. 土方运输和堆放：在挖掘过程中，土方的运输和堆放也要注意安全。

应选择合适的土方运输方式，如转运车辆、运输带等。

土方堆放时要注意稳定，避免倾斜或崩塌造成危险。

4. 施工人员安全：施工人员必须具备相关的安全培训和技能，遵守操作规程，佩戴个人防护用品，如安全帽、安全鞋等。

同时，要加强对施工现场的监督和管理，确保施工人员的安全。

5. 支护和防坍塌：在开挖过程中，要根据土层情况，采取相应的支护措施，防止土方坍塌。

常用的支护方式有土工格栅、土钉墙等。

6. 废土处理：施工完成后，废土的处理也是至关重要的。

废土要及时清运，避免对周边环境造成污染。

四、应急措施1. 操作失误的处理：如发生挖坏管线、土方崩塌等操作失误，应立即停工，并及时进行整改。

2. 突发事件的应对：如发生自然灾害、事故等突发事件，应立即报警，采取必要的安全措施，保护施工人员的生命安全。

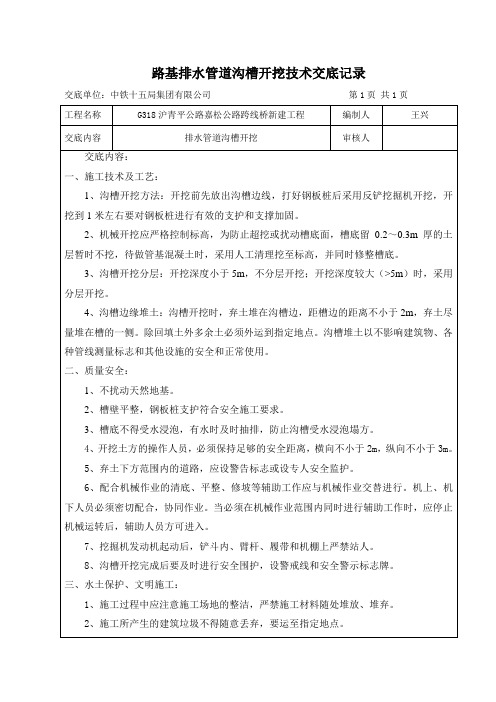

1、沟槽开挖方法：开挖前先放出沟槽边线，打好钢板桩后采用反铲挖掘机开挖，开挖到1米左右要对钢板桩进行有效的支护和支撑加固。
2、机械开挖应严格控制标高，为防止超挖或扰动槽底面，槽底留0.2～0.3m厚的土层暂时不挖，待做管基混凝土时，采用人工清理挖至标高，并同时修整槽底。
3、沟槽开挖分层：开挖深度小于5m，不分层开挖；开挖深度较大（>5m）时，采用分层开挖。
四、注意事项：
1、沟槽开挖时，沟槽边要设立防护围栏，悬挂闲人免进等安全警示标志牌。
2、挖掘机不得在架空线路正下方工作，在一侧工作，必须保持一定的水平和垂直安全距离。
3、其他未尽事项请与及时与工程部联系。
4、沟槽边缘堆土：沟槽开挖时，弃土堆在沟槽边，距槽边的距离不小于2m，弃土尽量堆在槽的一侧。除回填土外多余土必须外运到指定地点。沟槽堆土以不影响建筑物、各种管线测量标志和其他设施的安全和正常使用。
二、质量安全：
1、不扰动天然地基。
2、槽壁平整，钢板桩支护符合安全施工要求。
3、槽底不得受水浸泡，有水时及时抽排，防止沟槽受水浸泡塌方。
7、挖掘机发动机起动后，铲斗内、臂杆、履带和机棚上严禁站人。
8、沟槽开挖完成后要及时进行安全围护，设警戒线和安全警示标志牌。
三、水土保护、文明施工：
1、施工过程中应注意施工场地的整洁，严禁施工材料随处堆放、堆弃。
2、施工所产生的建筑垃圾不得随意丢弃，要运至指定地点。
3、污水收集后，统一交由市容单位接收。
4、开挖土方的操作人员，必须保持足够的安全距离，横向不小于2m，纵向不小于3m。
5、弃土下方范围内的道路，应设警告标志或设专人安全监护。
6、配合机械作业的清底、平整、修坡等辅助工作应与机械作业交替进行。机上、机下人员必须密切配合，协同作业。当必须在机械作业范围内同时进行辅助工作时，应停止机械运转后，辅助人员方可进入。

沟槽开挖施工技术交底一、工程概述本次沟槽开挖施工是为了铺设_____管道，工程地点位于_____。

沟槽开挖的长度为_____米，深度为_____米，宽度为_____米。

施工区域的地质条件主要为_____，周边环境包括_____等。

二、施工准备1、技术准备熟悉施工图纸，了解沟槽的位置、深度、宽度等设计要求。

进行现场勘察，核实地下管线、障碍物等情况，并做好标记。

制定施工方案，明确施工流程、方法和安全措施。

2、材料准备准备好所需的支护材料，如钢板桩、木板、槽钢等。

准备好排水设备，如水泵、排水管等。

3、机械设备准备配备挖掘机、装载机、运输车辆等机械设备，并确保其性能良好。

对机械设备进行检查和维护，保证施工过程中的正常运行。

4、人员准备组织专业的施工队伍，包括挖掘机司机、装载机司机、普工等。

对施工人员进行技术交底和安全教育，使其熟悉施工流程和安全注意事项。

三、施工流程1、测量放线根据设计图纸，使用全站仪、水准仪等测量仪器进行测量放线，确定沟槽的中心线和开挖边线。

在沟槽的起止点、转折点、检查井位置等设置控制桩，并做好保护。

2、沟槽开挖采用机械开挖为主，人工开挖为辅的方式进行。

挖掘机沿沟槽中心线开挖，预留 20cm 左右的土层由人工进行清理。

开挖过程中，应严格控制沟槽的深度和宽度，避免超挖和欠挖。

当遇到地下管线、障碍物等时，应停止机械开挖，采用人工小心挖掘，并及时采取保护措施。

3、支护根据沟槽的深度、地质条件和周边环境等情况，选择合适的支护方式，如钢板桩支护、木板支护、槽钢支护等。

支护应及时进行，确保沟槽壁的稳定。

4、排水在沟槽开挖过程中，应做好排水工作。

在沟槽底部设置排水明沟和集水井，用水泵将积水排出。

如遇地下水丰富的情况，应采取井点降水等措施。

5、基底处理沟槽开挖至设计标高后，应及时对基底进行处理。

清除基底的浮土、杂物等，对基底进行平整和夯实。

如基底土质不符合设计要求，应及时通知设计单位进行处理。

四、质量控制要点1、沟槽的中心线、深度、宽度应符合设计要求，偏差应在允许范围内。

④进入施工现场必须遵守施工现场安全管理制度，严禁违章指挥，违章作业；做到三不伤害：不伤害自己，不伤害他人，不被他人伤害。
⑤现场用电安全必须符合三级配电两级保护要求，坚持“一机一闸一漏一箱”制度，电气设备故障由专业电工负责处理，其他人员不得乱动，以防止触电事故发生，严谨非电工人员从事电工操作，同时变压器周围设高度不低于1.7米的安全护栏，四周挂上“小心！高压危险”的警告牌。
八、其他注意的问题
施工过程中，场地保持整洁，尽量不扰民，不引起外界投诉。
②所有绝缘、检验工具，应妥善保管，严禁它用，并要定期检查、校验；
③线路上禁止带负荷接电或断电，并禁止带电操作；
④电气设备使用前检查控制开关是否完好、灵敏可靠，电源线是否破损漏线。保证一机一闸一箱一漏。
七、成品保护措施
1、开挖完成的沟槽进行保护，防止被破坏及杂物落入槽中。
2、未回填之前周边设置安全防护警示措施。
2.5挡土板支护采用150mm×150mm木方立柱将5cm×20cm的木跳板相互连接形成一块1.5mx2m的整块木板（立柱间距0.9m），铺设板时每次都将一幅（一块架板长度）从坡脚铺设到坡顶，宜采用挤缝方式铺设，留缝宽度不得大于100mm。铺设挡土板2～3幅长度（≥6m，即一根钢管定尺长度）后，随即进行支撑（支撑要求：使用单根长为6m的［18槽钢作为立杆打入土中，嵌固深度为3m，支撑立杆间距5.5m布置。支撑立杆紧贴挡土板，将挡土板顶紧贴于坡面）。完成挡土板后，在基坑进行基础施工作业期间不得损坏挡土板结构。
1、沟槽开挖施工前由施工负责人对施工人员及管理人员进行各项安全技术交底，根据施工相关资料，组织合理的施工组织方法。
2、沟槽开挖前按设计管道路径用地埋管线探测仪进行探测检查，如有特殊情况做好标记，必要时组织人工挖探坑检查。防止挖坏地埋设施造成不必要损失。

排水沟槽开挖回填施工技术交底记录一、项目概况施工单位：XXX施工队施工地点：XXX地区施工时间：XXXX年XX月XX日至XXXX年XX月XX日二、施工原则1.符合设计要求：按照设计要求进行开挖和回填施工，确保施工质量。

2.科学合理：合理掌握开挖和回填的深度、坡度、工艺等要求，避免施工过程中出现塌方、积水等安全隐患。

3.保护地下管线：在开挖过程中，要严格按照相关规定和图纸要求，确保对地下管线进行保护，避免损坏。

三、施工措施1.施工场地布置：（1）根据现场实际情况，确保施工车辆和施工机械有足够的操作空间。

（2）按照要求设置施工现场标志，标明施工区域，并严格限制非施工人员进入施工现场。

2.开挖工程：（1）根据设计要求和图纸，确定开挖的深度和宽度。

（2）选择适合的机械设备进行开挖，确保开挖边坡的稳定性。

（3）开挖过程中，及时清理施工现场，避免杂物和碎石等堵塞排水沟槽。

3.回填工程：（1）回填之前，先进行沟槽底部的夯实，保证底部的平整度和稳定性。

（2）选择合适的填充材料，按照设计要求进行回填。

（3）回填过程中，要逐层夯实，确保填充材料的密实度和稳定性。

（4）回填完毕后，对回填区域进行平整，确保沟槽的形状和尺寸满足设计要求。

四、质量控制1.施工过程中，严格按照设计要求和规范要求进行操作，确保施工质量。

2.严禁在开挖和回填过程中使用禁用设备或非法操作，保证施工安全。

3.严格按照材料验收和检测标准要求，对填充材料进行检测，杜绝使用质量不合格的材料。

五、安全措施1.在开挖和回填施工现场设置明显的安全警示标志，引导工人遵守安全操作规程。

2.使用坚实可靠的坍塌防护措施，保证施工现场的安全。

3.严格按照相关规定使用个人防护装备，如安全帽、安全绳等，为工人提供必要的安全保障。

六、环境保护1.施工现场应合理布置，合理利用现场资源，减少对环境的污染。

2.严格按照规定处理施工废弃物和污水，确保不对周边环境造成污染。

七、施工交底1.组织施工人员进行技术交底，详细讲解施工要求、质量控制措施、安全措施和环境保护要求。

12）作业时，必须待机身停稳后再挖土，当铲斗未离开工作面时，不得作回转行走等动作，回转制动时,应使用回转制动器,不得用转向离合器反转制动；
13）装车时，铲斗要尽量放低，不得碰撞汽车的任何部分。在汽车未停稳或铲斗必须越过驾驶室而司机未离开前不得装车；
14）作业时，铲斗升、降不得过猛。下降时不得撞碰车架和履带；
19）开挖期间，施工技术人员必须在现场监控，一旦发现险情立即疏散作业人员，迅速报告、处理；雨天不得进行基坑土方开挖；
20）安排专人负责基坑的排水工作，备用直径50离心水泵进行抽水，确保坑内的集水及时排到坑外；
21）临边围护，临边一律采用钢管护栏围护，并设警示标志。人员上下设专用通道，通道宽度为1.2m、坡度不大于30°，坡道采用钢管搭设；两侧设置1.5m高护栏，塌面铺设多层板，板面设置纺滑条；
d、并以此做为调节下一节管端头中线位置及调整后的管头固定方法。
④管道安装
在管子放入基坑之前，应细心清理管子的承口和插口，用吊具（或索具）把管子轻轻地放在基坑内，再用刷子将接缝部位仔细刷净，在承口处涂抹钾盐油脂肥皂溶液，将干净的胶圈人工套入插口端，缓缓地楔入管子上，检查胶圈的外缘不要翻转（指楔形胶圈），拧麻花，胶圈不要超过止胶台，位置必须正确。
①管道铺设前的准备工作
a、准备好施工机具、工具、吊运设备、承插管（橡胶圈、润滑剂）、离心浇筑玻璃钢夹砂管（倒顺牙式双唇密封圈）等材料。
b、复核沟槽中心线和基础标高。
c、清除承口内表面和插口外表面的油污、杂物。
d、按管径选用相应的橡胶圈或密封圈，并检查其外观有无气泡、裂缝及碰伤等缺陷。
e、准备好润滑剂，用刷子、布头沿插口涂刷一遍，然后将橡胶圈或密封圈平滑套入，密封圈放置位置。
导线测量方位角闭合差

沟槽开挖施工技术交底
一、前言
沟槽开挖是建筑施工中常见的一项工作，其施工质量和施工工艺对于保证工程的安全和稳定具有重要作用。

本文将对沟槽开挖施工技术进行交底，以保证工程施工的顺利进行。

二、施工前准备工作
1. 沟槽开挖前的勘测工作：根据设计图纸要求，在施工前进行沟槽的勘测工作，确定开挖的位置、尺寸和深度，并绘制出相应的施工图。

2. 确定施工方案：根据设计要求和实际情况，确定合理的施工方案，包括开挖顺序、支护方式和施工机具的选择等。

3. 安全防护：在施工前，必须对施工现场进行安全防护工作，包括设置警示标志、搭建防护栏杆等，确保施工过程中的安全。

三、沟槽开挖施工流程
1. 清理现场：在进行沟槽开挖之前，需对施工区域进行清理，确保施工地面平整。

清理过程中要注意清除地面上的杂物和余泥，保持工作环境清洁。

2. 标线：根据设计图纸的要求，在开挖的区域进行标线，用于指导施工人员进行开挖操作。

标线应准确，并根据实际地形情况进行调整。

3. 机械开挖：按照施工方案选择适当的机械设备进行开挖，确保开挖面的平整和垂直度。

注意操作人员的安全，避免机械设备损坏地下设施和管线。

4. 清理废土：在开挖过程中，产生的废土需及时清理和储存，防止废土堆积造成施工现场混乱。

5. 检查施工质量：施工过程中需要进行质量检查，确保挖沟面的平整度和垂直度符合要求。

如有不符合要求的情况，需进行调整和修正。

四、沟槽开挖的支护措施。

1﹕1.50
中密的碎石类土(充填物为砂土)
1﹕0.75
1﹕1.00
1﹕1.25
硬塑的粉土
1﹕0.67
1﹕O.75
1﹕1.00
中密的碎石类土(充填物为黏性土)
1﹕0.50
1﹕O.67
1﹕O.75
硬塑的粉质黏土、黏土
1﹕0.33
1﹕0.50
1﹕0.67
老黄土
1﹕0.10
1﹕0.25
1﹕0.33
软土(经井点降水后)
范围
点数
1
槽底高程
土方
±20
两井之间
3
用水准仪测量
石方
＋20、－200
2
槽底中线每侧宽度
不小于规定
两井之间
6
挂中线用钢尺量测，每侧计3点
3
沟槽边坡
不陡于规定
两井之间
6
用坡度尺量测，每侧计3点
5.2外观鉴定
边坡修整必须顺直，以免土方受力不均匀导致塌方现象。
六、应注意的问题
6.1严格按照允许偏差值范围内控制施工，严禁超挖，欠挖现象。
3.2.1 放线：拉森钢板桩段，延钢板桩宽度为开槽上口线，沟槽中线、下口线采用经纬仪精确测量，边开槽边用白灰放出中线及下口线并随时保持灰线清晰。放坡开挖段，用白灰放出上口、下口、中线。
3.2.2 开挖：采用机械分段开挖，从管道下游向上游采用挖掘机开挖土方，放坡段同时修整边坡，开挖时作业面宽度及放坡系数严格按照GB50268-2008执行（见下表）
2.2 机具设备
2.2.1 机具：反铲挖掘机、装载机、雾炮车、铁锹。
2.3 作业条件：
2.3.1 施工区域内的地上、地下障碍物拆除，管线等构筑物改移或保护完毕。

沟槽开挖施工技术交底一、前言沟槽开挖是建筑施工过程中的一项重要工作，它为后续的管线敷设和安装提供了必要的条件。

为了保证施工质量和安全，施工人员需对沟槽开挖的技术细节进行交底，以确保施工过程中的规范操作。

二、施工准备1. 梳理施工图纸：在进行沟槽开挖前，施工人员需仔细梳理沟槽开挖的施工图纸，了解沟槽的具体位置、尺寸和深度要求等内容。

2. 确定施工桩点：根据施工图纸确定沟槽的起止桩点，并在现场进行标注。

3. 检查施工设备：对开挖机械设备进行检查，确保设备完好，工作效果良好。

三、施工过程1. 清理施工区域：在进行沟槽开挖前，需对施工区域进行清理，包括清除杂物、土块等，确保施工区域整洁。

2. 标定沟槽边界：根据施工图纸上的尺寸要求，在施工区域内使用工具或标线涂料标定沟槽的边界，以便后续的开挖工作能够按照要求进行。

3. 开始开挖：根据施工图纸上的要求，在标定的沟槽边界内使用挖掘机进行开挖作业。

在开挖的过程中，要注意斜坡的倾斜度和平整度，确保开挖面坡度均匀一致，避免沟槽塌方和安全事故的发生。

4. 持续监测：在开挖的过程中，需要持续进行监测，确保沟槽的深度和宽度符合要求，并及时发现和解决可能出现的问题。

5. 保护旁边结构：在开挖过程中，需要特别注意旁边的建筑结构和地下管线，避免因开挖而对其产生损害。

对于附近的建筑物和管线，可以采取加固、挖埋等措施以提高其稳定性。

四、施工注意事项1. 安全第一：在沟槽开挖施工过程中，安全始终是首要考虑的因素。

施工人员需切实履行安全操作规程，佩戴个人防护用品，严禁穿越沟槽开挖区域，尤其是在开挖机械作业时。

2. 防止塌方：在沟槽开挖过程中，施工人员需采取必要的防护措施，如设置支撑、加固边坡等，以防止沟槽的塌方。

特别是在开挖深度较大、土质松软的地区，必须加强防塌措施的落实。

3. 及时处理水问题：在沟槽开挖过程中，可能会出现地下水、积水等问题。

施工人员需及时采取排水措施，以确保沟槽开挖面干燥，便于后续的施工作业。

2.按施工测量结果进行放样并指导施工。
二、施工作业条件
1.检查井基槽应与沟槽开挖同步进行，在井位处应开挖出足够的宽度以保证检查井施工后续工序有足够的 工作面。
2.检查井砌筑须在平基及安管质量检验合格后进行。
三、质量目标
井底高程允许偏差为(DW1000mm,±10 mm,D〉1000mm,±15 mm)。
交底对象
工程名称
单位工程
分部工程名称
雨、污水管道
分项工程名称
回填砂
交底内容
一、施工准备工作
1.回填前应清除回填区材料、草帘、塑料袋、纸片等杂物。
2.清理好运输通道和堆放场地。
二、施工作业条件
1.必须在构筑物结构验收合格及防水施工检验合格后方可进行。如遇特殊情况急需提前回填的，在征得监 理单位书面认可后，由现场施工技术人员通知进行。
2.根据给定的高程下返数值，在高程尺杆上量好尺寸，画上记号。
3.安管时，将高程线绷紧，才把高程尺杆下脚放进管内底部。当尺杆上的记号与高程线吻合时，即表示管 高程正确。
4.在安管管头上方所挂中心线上，挂垂球，使管径中心与垂线对正（小管用目估，大管可用标有中线的 水平尺上的中心标记对准垂线）。
②用边线法控制安管中心位置，用坡度板或高程桩法控制管内底高程。
1.在给定中线桩一侧，距中心钉为管径的1/2,再加上一个常数（一般为10mm）钉铁钉，上挂边线， 高度恰为半径，以控制安管的中心位置。
2.高程控制，如使用坡度板，同上法，如使用高程桩法，即连接槽两帮上的高程钉，在绷紧边线上挂高 程线，根据给定的高程下返数值，同样使用高程尺杆控制安管高程。
3.管安稳后，应用干净的卵石或碎石，将管体卡牢，避免碰撞移位或滚动伤人。
2.当上下层前后同时浇筑时，上下层前后浇筑距离不应小于1.5m振捣器振捣上层砼时，应在下层砼初凝前 进行，且应插入下层砼深度5〜10cm使其更紧密地连接。

表格编号技术交底书项目名称XX交底编号工程名称XX快速化改造工程排水工程设计文件图号CP01~CP17施工部位排水工程沟槽开挖交底日期技术交底内容：排水工程沟槽开挖1、技术交底范围XX快速化改造工程一标项目部DK1+080~DK4+499段管涵开挖施工。

2、设计情况2.1设计雨水干管纵坡顺着道路纵坡，青山路~北玉带河段：水流由北往南排入北玉带河，北玉带河~北京路段：除部分排入北京路排水系统外，大部分路段由南往北就近接入北玉带河。

3、开始施工的条件及施工准备工作：3.1施工前首先应熟悉交底图纸、附表，对各种规格的预制管涵与现浇箱涵高程和数量进行核对。

3.2探明施工范围内的既有管线，及时迁改施工范围内的管线。

4、施工工艺：探沟开挖→管线迁改→测量放线→路面破除→钢板桩施工→人工配合机械开挖→人工捡底①探沟开挖：探沟沿雨水埋设顺长方向开挖管线探沟，探沟施工方法参看管线探沟安全技术交底，探沟宽80cm，深度挖至老土为止，并用金属探测仪进行复测。

②管线迁改及保护：对于探明的管线，及时联系产权单位对管线进行确认，能迁改的，迁改出施工范围，不能迁改的对管线采取相应保护措施（见管线保护交底）。

③测量放线：测量人员放出开挖边界，在开外范围1米外设测量保护点，交底开挖深度，按每5m一个点进行测设。

④路面破除:采用液压破碎锤破除既有路面的结构层，施工时安排专职安全员盯守。

⑤钢板桩施工：破除路面后，延开挖边线插打钢板桩，开挖深度4m以内的基坑部分采用9m长拉森Ⅳ型钢板桩加钢围檩进行支护；开挖深度大于4m的采用12m拉森Ⅳ型钢板桩加钢围檩进行支护（具体支护方式见雨水管涵钢板桩施工技术交底），支护完成后方可进行下道工序。

交底人：复核人：审核人：接收人：。

一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 施工地点：____________________4. 施工内容：排水沟开挖、基础处理、管道安装等。

二、安全交底目的为确保排水沟开挖施工过程中人员安全，降低事故发生风险，特进行安全技术交底。

三、安全交底内容1. 施工人员安全教育培训（1）参加施工的工人必须熟悉本工种的安全操作规程，进场后必须通过“三级”教育方可上岗。

（2）加强施工现场安全教育，提高施工人员的安全意识。

2. 施工现场安全防护措施（1）施工前由测量人员进行放线，确保沟槽开挖的准确性和安全性。

（2）施工原材料及机具设备必须运至施工现场，方可进行沟槽开挖。

（3）沟槽开挖过程中，必须按照施工方案的要求作业，确保施工质量。

（4）人工挖土时应由上而下，逐层挖掘，严禁偷岩或在孤石挖土，夜间应有充足的照明。

（5）在沟槽（坑）操作时，应随时注意土壁的变动情况，如发现有大面积形象裂缝现象，必须暂停施工，报告项目经理进行处理。

（6）在沟槽（坑）或深井下作业时，必须戴安全帽，严防上面土块及其物体下砸伤头部。

（7）雨水或地下水渗出时，应把水引到集水井加以排除。

（8）挖土方时，如发现有不能辨认的物品或未预见到地电缆等，应及时停止操作。

3. 施工设备安全操作（1）机械操作人员必须熟悉设备的使用性能和安全操作规程。

（2）设备技术状态必须良好，安全设施齐全有效，外露传动部分必须有防护装置，不准带病作业。

（3）作业前必须检查设备技术状态和安全设施是否完好，试转正常后方可准作业。

4. 个人防护用品（1）进入施工现场必须戴好安全帽，执行安全防护措施。

（2）严禁穿高跟鞋、拖鞋和光脚作业，严禁在施工现场吸烟，不得酒后上岗、作业。

（3）夜间作业必须有足够的照明设施，严禁用碘钨灯。

5. 其他安全注意事项（1）施工人员应遵守施工现场交通规则，注意车行安全。

施工技术交底记录加；b2——管道一侧的支撑厚度，按照施工方案现场确定；2.2.2不同土质类别情况下的沟槽开挖放坡系数按下表确定：土质类别放坡系数中密的沙土 1:1.00中密的碎石类土（沙土填充） 1:0.75硬塑的轻亚粘土 1:0.67中密的碎石类土（粘性土填充） 1:0.50硬塑的亚粘土、粘土 1:0.33老黄土 1:0.10软土 1:1.002.4沟槽开挖在确保堆土满足规定的同时，剩余回填用土方另选点存放，多余土方外运。

沟槽的两侧堆放回填土所需的土方时，堆土高度不宜超过1.5m，距沟槽不得小于2.00m。

两侧同时堆土有机具出入时，每30m范围内至少留一个3.50m宽度的出入口。

施工机具设备停放在沟槽边时，必须保证停放位置平稳。

2.5开挖深度大于2.00m或遇到不良地质条件时，应当采取支护措施。

开挖沟槽深至2.00m时，应先距地面0.80m左右深度处布置第一道支撑，以后根据情况每向下0.8～1.2m布置一道支撑；管顶以上的第一道支撑与管顶净距离不小于20支撑采用直径大于Φ150 mm的原木配合木板做支撑，支撑时根据土质情况采用合理的支撑方式（密撑或疏撑），以保证边坡稳定。

污水沟槽开挖时，必须考虑沟槽两侧自来水管的保护。

2.6随时注意槽内的水排放。

在修整槽底的同时，应同时做好沟槽渗水的排除，在槽的两侧近检查井处应设集水坑方便排水；严禁沟槽内带水作业。

2.7以沟槽原土层作基础，挖完沟槽后不能及时下管时，不允许一次挖到埋设深度，以免破坏土壤的自然结构。

一般根据土质及潮湿情况留15～20cm土不挖，待下管时再清除留土层。

2.8管沟不允许超挖深度，以免破坏土壤的自然结构。

施工时，如发现超挖沟段，应对超挖部分作填沙或碎石夯实处理。

2.9沟槽开挖时，排水暗渠明渠沟槽分部分段开挖，污水管道沟槽及给水管道采取单槽开挖，避免相互影响，并确保为路基施工等提供有利条件。

3明暗渠基底换填3.1沟槽开挖至设计基础底标高以后，应及时联系勘察部门，进行验基，当前土质地基承载力达不到设计要求的，应按设计要求进行基底换填。

4、损坏孔洞直径或边长不大于20-100mm时，可采用同质材料粘贴，裂缝长度不大于管周从的1/12时，可采用同质材料，不小于裂缝长100mm宽60mm粘贴。具体处理措施根据实际另行方案。
五、管道与检查井连接
1、管道与检查井间采用砖砌连接，可采用中介层做法。即在管材与井壁相接部位的外表面预先用聚氯已烯粘接接济，粗砂做成中介层，然后用水泥砂浆砌入检查井的井壁内。
2、在一般情况下插口插入方面应与水流方向一致，由底点向高点依次安装。
3、调整管材长短可用手锯切割，断面应垂直平整，不应有损坏。
4、管道接头采用弹性密封圈柔性接头。胶圈接口应遵守下列规定：连接前，应先检查胶圈是否配套完好。确认胶圈安放位置及应插入承口的深度。接口作业所用工具如下：手据、万能笔、量尺，棉纱、毛刷、润滑剂、挡板、撬棍、缆绳、塞尺。
交底人：
日期：年月日
被交底人：
日期：年月日
2、管道基础应按设计要求铺设，厚度不得小于设计规定。基础各部位的压实度应符合设计要求。
3、管道基础在接口部位的凹槽，宜在铺设管道时随挖槽长宜为0.4-0.6m，槽宽宜为管外径的1.1倍，按完口后随即用砂回填密实。
三、管道安装及连接
1、管道安装可采用人工安装。槽深不大时可由人工抬管入槽，槽深大于3m或管径大于400mm时，可用非金属绳索溜下槽，依次平稳放在砂砾基础管位上，严禁用金属绳索勾住两端口或将管材自槽边滚入槽内。混和槽或支撑槽，可采用从槽一端集中下管，在槽底将管材运到位。
2、考虑天气情况，适当控制开槽长度，要成槽快、回填快。并采取防泡槽措施，配备2-3台水泵及时进行沟槽处理。
3、开槽时宜将耕植土和可用于沟槽回填的良质土分开堆放，堆土不得影响沟槽的稳定性。开挖沟槽发现已建地下各类设施或文物，应及时采取保护措施并通知有关单位。

沟槽开挖安全技术交底一、一般规定1、参加挖掘作业的人员，必须熟悉挖掘作业的安全操作规程，并在作业前接受安全技术交底。

2、挖掘作业前，应先调查地下设施、地下文物和管线情况，在确认安全后方可作业。

在市区主要路段和市容保护区施工，无论土质坚硬或松软，都应禁用明挖。

3、挖掘作业前，应先做好防护设施，在挖方上侧堆土时，堆土边缘应离开槽底至少1米，以防发生滑坍；在挖方下侧堆土时，堆土高度不得超过1.5米。

4、槽深超过2米时，必须在槽帮设牢固的支撑，并备有专门供施工人员上下的安全梯。

挖掘作业应分层进行，下层暴露时间不得超过上层暴露时间的一半。

5、槽边堆土的高度应低于1.5米，材料堆放应距沟槽边不小于1米。

6、当用机械挖槽时，挖掘机回转范围内不得站人。

7、人工挖槽时，应检查工具完好情况，穿戴整齐劳保用品，戴好安全帽。

8、施工时应设置安全标志和红灯，危险地段要悬挂“危险”或者“禁止通行”的明显标志，夜间设红灯警示。

9、沟槽必须做好排水处理，根据需要随时抽水。

10、在地下水位以下挖槽，必须采取轻型井点降水或深井降水。

二、排水管道沟槽开挖安全技术要求1、槽帮坡度应根据土质、槽深、槽底宽、地下水位高低等因素确定。

槽帮坡度不得大于土壤的自然安息角。

槽帮坡度一般应不大于1:0.5，在市区主要路段和市容保护区应不大于1:1。

2、沟槽开挖时，应按施工设计要求放坡或采取支护措施。

3、沟槽开挖时，应设置一定数量的集水坑和排水沟，集水坑和排水沟应设置在沟槽基础一侧，且应低于槽底0.5米以上。

当排水不良时应及时采取水泵抽水等措施。

4、沟槽开挖后应及时进行管道基础施工和敷设接口、填料等；若沟槽不能及时进行下一道工序时，应预留一定厚度的覆盖土层并应防止地面水流入槽内；再次挖深时，应按1:0.33放坡或采取支护措施。

5、采用机械挖槽时，作业中应随时检查沟槽的净空尺寸和中心位置，以防超挖或偏挖。

6、采用机械挖槽时，一般宜在上层挖至设计沟槽深度的约60%～70%时进行一次粗平；然后进行人工清底平整。
