01-抄绘平面图形教程

画平面图的基本的方法和步骤第一篇：画平面图的准备工作在开始画平面图之前，我们需要进行一些准备工作，以确保画出的平面图准确、美观、易读。

1. 确定平面图用途首先，我们需要明确平面图的用途，这有助于我们选择合适的比例、样式、线宽等。

如果是用于建筑设计，需要考虑按比例绘制每个房间的大小和位置；而如果是用于地形分析，需要考虑高程和地貌信息的表达。

2. 收集相关信息在开始画平面图之前，我们需要收集相关信息，包括地形、建筑物、道路和设施等。

这可以通过现场测量、地形图、卫星影像等方式获得。

3. 选择绘图工具根据平面图的用途和样式，我们可以选择不同的绘图工具。

例如，用于手绘平面图的工具包括纸张、铅笔、尺子、曲线板等；而用于电脑绘制平面图的工具包括CAD、SketchUp等软件。

4. 选择比例和样式根据平面图的用途和绘图工具，我们需要选择合适的比例和样式。

比例表示平面图上每一个单位长度所代表的实际长度。

通常情况下，建筑设计使用的比例为1:50或1:100，而地图则使用1:10,000或1:50,000。

5. 绘制格网和边框在纸张或软件中绘制出格网和边框，这有助于我们按比例和精度绘制平面图。

格网可以根据比例选择不同的间距和线宽，而边框则需要根据平面图的大小确定。

6. 开始绘制根据收集到的信息和选择的比例和样式，开始绘制平面图。

先绘制大体的框架和基本要素，然后逐渐添加细节和注释，最后完成整个平面图。

以上就是画平面图的准备工作，不同的平面图可能有不同的要求，但是这些基本的步骤是不可缺少的。

接下来，我们将进一步讲解如何具体绘制不同类型的平面图。

第二篇：如何绘制建筑设计平面图建筑设计平面图通常用于表示具体的房间大小、布局和位置。

下面，我们将讲解如何绘制建筑设计平面图。

1. 确定比例和样式一般情况下，建筑设计平面图的比例为1:50或1:100。

比例越大，绘制的工作将越复杂，但绘制的结果将更加精准。

样式可以根据建筑风格选择，例如传统样式和现代样式。

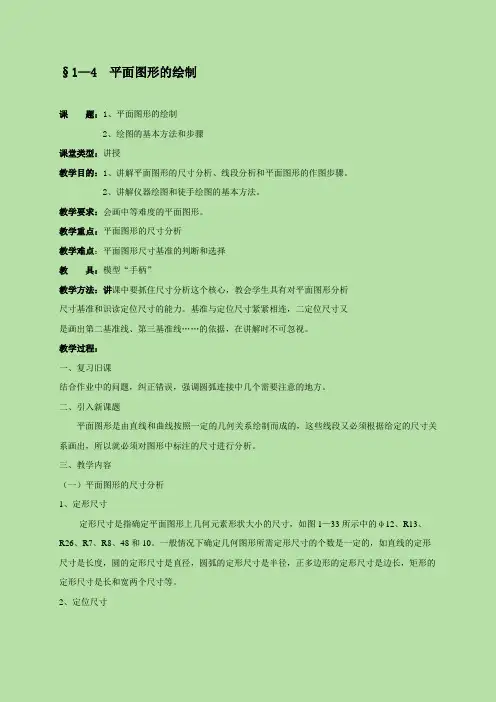

§1—4 平面图形的绘制课题：1、平面图形的绘制2、绘图的基本方法和步骤课堂类型：讲授教学目的：1、讲解平面图形的尺寸分析、线段分析和平面图形的作图步骤。

2、讲解仪器绘图和徒手绘图的基本方法。

教学要求：会画中等难度的平面图形。

教学重点：平面图形的尺寸分析教学难点：平面图形尺寸基准的判断和选择教具：模型“手柄”教学方法：讲课中要抓住尺寸分析这个核心，教会学生具有对平面图形分析尺寸基准和识读定位尺寸的能力。

基准与定位尺寸紧紧相连，二定位尺寸又是画出第二基准线、第三基准线……的依据，在讲解时不可忽视。

教学过程：一、复习旧课结合作业中的问题，纠正错误，强调圆弧连接中几个需要注意的地方。

二、引入新课题平面图形是由直线和曲线按照一定的几何关系绘制而成的，这些线段又必须根据给定的尺寸关系画出，所以就必须对图形中标注的尺寸进行分析。

三、教学内容（一）平面图形的尺寸分析1、定形尺寸定形尺寸是指确定平面图形上几何元素形状大小的尺寸，如图1—33所示中的φ12、R13、R26、R7、R8、48和10。

一般情况下确定几何图形所需定形尺寸的个数是一定的，如直线的定形尺寸是长度，圆的定形尺寸是直径，圆弧的定形尺寸是半径，正多边形的定形尺寸是边长，矩形的定形尺寸是长和宽两个尺寸等。

2、定位尺寸定位尺寸是指确定各几何元素相对位置的尺寸，如图1—33中的18、40。

确定平面图形位置需要两个方向的定位尺寸，即水平方向和垂直方向，也可以以极坐标的形式定位，即半径加角度。

图1－33 平面图形3、尺寸基准任意两个平面图形之间必然存在着相对位置，就是说必有一个是参照的。

（由此引出基准这个概念，介绍基准时可联系直角坐标系的坐标轴来讲解）标注尺寸的起点称为尺寸基准，简称基准。

平面图形尺寸有水平和垂直两个方向（相当于坐标轴x方向和y方向），因此基准也必须从水平和垂直两个方向考虑。

平面图形中尺寸基准是点或线。

常用的点基准有圆心、球心、多边形中心点、角点等，线基准往往是图形的对称中心线或图形中的边线。

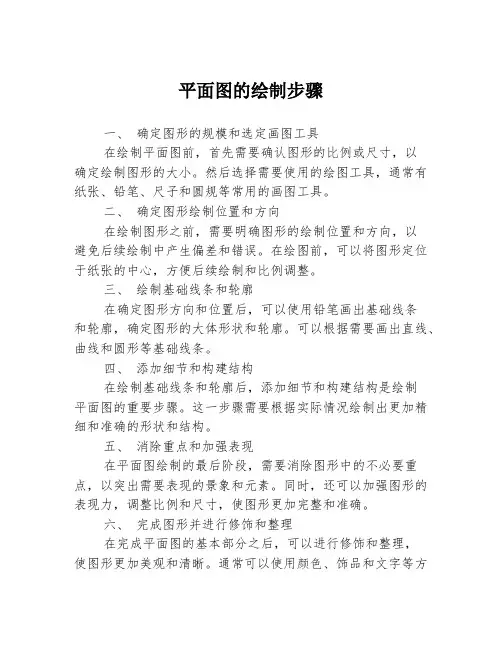

平面图的绘制步骤
一、确定图形的规模和选定画图工具
在绘制平面图前，首先需要确认图形的比例或尺寸，以
确定绘制图形的大小。

然后选择需要使用的绘图工具，通常有纸张、铅笔、尺子和圆规等常用的画图工具。

二、确定图形绘制位置和方向
在绘制图形之前，需要明确图形的绘制位置和方向，以
避免后续绘制中产生偏差和错误。

在绘图前，可以将图形定位于纸张的中心，方便后续绘制和比例调整。

三、绘制基础线条和轮廓
在确定图形方向和位置后，可以使用铅笔画出基础线条
和轮廓，确定图形的大体形状和轮廓。

可以根据需要画出直线、曲线和圆形等基础线条。

四、添加细节和构建结构
在绘制基础线条和轮廓后，添加细节和构建结构是绘制
平面图的重要步骤。

这一步骤需要根据实际情况绘制出更加精细和准确的形状和结构。

五、消除重点和加强表现
在平面图绘制的最后阶段，需要消除图形中的不必要重点，以突出需要表现的景象和元素。

同时，还可以加强图形的表现力，调整比例和尺寸，使图形更加完整和准确。

六、完成图形并进行修饰和整理
在完成平面图的基本部分之后，可以进行修饰和整理，
使图形更加美观和清晰。

通常可以使用颜色、饰品和文字等方
式加强图形的表现力和清晰度，在必要的部分添加标注和注释，让图形更加完整和准确。

最后，可以使用橡皮擦和清洁工具将图形和周围的区域整理干净，使平面图呈现出完美的画面。

以上就是平面图的绘制步骤，需要认真仔细地执行每一
个步骤，确保绘制出准确和精美的平面图。

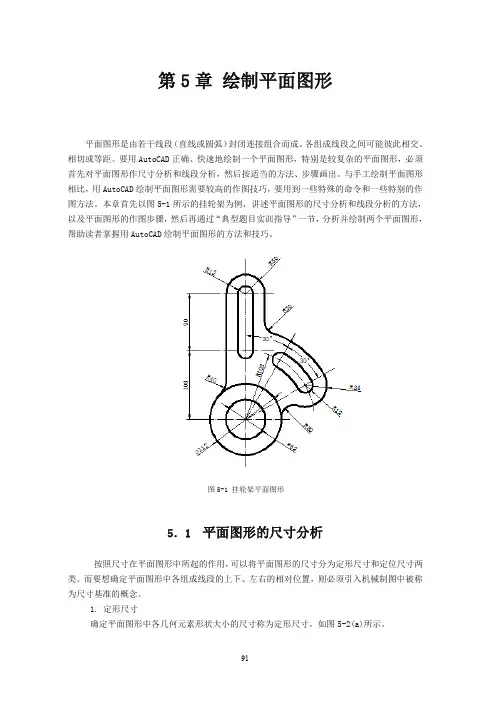

第5章绘制平面图形平面图形是由若干线段（直线或圆弧）封闭连接组合而成。

各组成线段之间可能彼此相交、相切或等距。

要用AutoCAD正确、快速地绘制一个平面图形，特别是较复杂的平面图形，必须首先对平面图形作尺寸分析和线段分析，然后按适当的方法、步骤画出。

与手工绘制平面图形相比，用AutoCAD绘制平面图形需要较高的作图技巧，要用到一些特殊的命令和一些特别的作图方法。

本章首先以图5-1所示的挂轮架为例，讲述平面图形的尺寸分析和线段分析的方法，以及平面图形的作图步骤，然后再通过“典型题目实训指导”一节，分析并绘制两个平面图形，帮助读者掌握用AutoCAD绘制平面图形的方法和技巧。

图5-1 挂轮架平面图形5．1 平面图形的尺寸分析按照尺寸在平面图形中所起的作用，可以将平面图形的尺寸分为定形尺寸和定位尺寸两类。

而要想确定平面图形中各组成线段的上下、左右的相对位置，则必须引入机械制图中被称为尺寸基准的概念。

1. 定形尺寸确定平面图形中各几何元素形状大小的尺寸称为定形尺寸。

如图5-2(a)所示。

2. 定位尺寸用于确定圆心、线段等几何元素在平面图形中所处位置的尺寸称为定位尺寸。

如图5-2(b)所示。

3. 尺寸基准确定平面图形中尺寸位置的点、线等几何元素称为尺寸基准，尺寸基准简称为基准。

一般以平面图形中的对称中心线、圆心、轮廓直线等作为尺寸基准，定位尺寸应以尺寸基准作为标注尺寸的起点。

一个平面图形应有水平和垂直两个方向的尺寸基准，对于较复杂的平面图形，在同一方向上往往有几个基准，其中一个为主要基准，其余为辅助基准。

如图5-1中Φ112的圆心和垂直中心线就是108和30°等尺寸的基准。

(a) 定形尺寸 (b) 定位尺寸图5-2 挂轮架平面图形的尺寸分析5．2 平面图形的线段分析平面图形中的线段通常指直线、圆弧和圆。

平面图形线段分析的实质是通过分析线段的尺寸情况来区分不同类型的线段，并由此确定各线段的作图顺序。

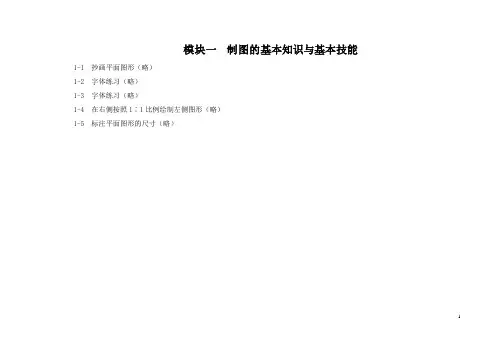

模块一制图的基本知识与基本技能1-1 抄画平面图形（略）1-2 字体练习（略）1-3 字体练习（略）1-4 在右侧按照1∶1比例绘制左侧图形（略）1-5 标注平面图形的尺寸（略）121-6 标注尺寸（数值从图中度量，取整数）31-7 指出图中尺寸标注的错误，并在下面中正确地标注尺寸41-8 标注平面图形的尺寸（尺寸从图中量取，取整数）1-9 正多边形和椭圆练习（略）1-10 按照1∶1的比例抄绘平面图形，并标注尺寸（略）1-11 按照1∶2的比例抄绘平面图形，并标注尺寸（略）561-12 按照样图上所注尺寸完成下面图形的线段连接（比例1∶1）71-13 按照样图上所注尺寸完成下面图形的线段连接（比例1∶1）1-14 选择合适的比例，绘制拉楔平面图，并标注斜度、锥度和尺寸（略）891-15 斜度和锥度练习1-16 按照样图上所注尺寸，选择合适的比，在下方绘制图形，并标注尺寸（略）10111-17 按照样图上所注尺寸，在下方绘制图形（比例1∶1）121-18 按照样图上所注尺寸，在下方绘制图形（比例1：1）1-19 按照样图上所注尺寸，在下方绘制图形（比例1：1）模块二绘制物体的三视图2-1 绘制三视图（略）14152-2 参照立体图，根据两视图补画第三视图162-3 参照立体图，补画三视图中漏画的图线172-4 根据两视图补画第三视图182-5 根据两视图补画第三视图192-6 根据两视图补画第三视图202-7 根据两视图补画第三视图212-8 根据两视图补画第三视图222-9 点的投影232-10 参照立体图补画第三视图，并求其表面上点的未知投影242-11 直线的投影252-12 在三视图上找出标注字母的棱线的未知投影并描粗，填空说明直线的种类262-13 平面的投影272-14 在三视图上标出平面的投影，并填空2-15 绘制基本几何体的三视图，并标注尺寸（略）28292-16 基本几何体的三视图及尺寸标注302-17 根据两视图补画第三视图，并标注尺寸（尺寸从图中量取，取整数）312-18 根据两视图补画第三视图，并标注尺寸（尺寸从图中量取，取整数）32 2-19 根据两视图补画第三视图，并标注尺寸（尺寸从图中量取，取整数）332-20 根据两视图补画第三视图，并标注尺寸（尺寸从图中量取，取整数）342-21 根据两视图补画第三视图，并标注尺寸（尺寸从图中量取，取整数）352-22 根据两视图补画第三视图，并标注尺寸（尺寸从图中量取，取整数）模块三轴测图3-1 看懂两视图，绘制正等轴测图（略）36373-2 看懂两视图，绘制正等轴测图（尺寸从图中量取，取整数）3-3 看懂两视图，绘制正等轴测图（略）38393-4 看懂两视图，补画第三视图，并绘制正等轴测图（尺寸从图中量取，取整数）403-5 看懂两视图，补画第三视图，并绘制正等轴测图（尺寸从图中量取，取整数）3-6 看懂两视图，绘制斜二等轴测图（略）41423-7 看懂两视图，绘制斜等轴测图（尺寸从图中量取，取整数）3-8 看懂两视图，绘制斜等轴测图（尺寸从图中量取，取整数）模块四截交线与相贯线4-1 求作立体表面上点的投影（略）44454-2 求作立体表面上点的投影464-3 求作平面立体上的截交线474-4 求作平面立体上的截交线4-5 求作曲面立体上的截交线（略）48494-6 根据两视图补画第三视图504-7 根据两视图补画第三视图。

机械识图与电气制图（第五版）习题册答案目录第一章制图基本知识 (1)§1—1制图基本规定 (1)§1—2尺寸标注 (2)§1—3尺规绘图 (5)第二章投影与制图基础 (6)§2—1投影与三视图 (6)§2—2点、直线和平面的投影 (12)§2—3基本几何体的三视图 (16)§2—4正等轴测图 (22)第三章组合体 (27)§3—1圆柱的截割与相贯 (27)§3—2绘制组合体的三视图 (32)§3—3识读组合体的三视图 (36)§3—4组合体的尺寸标注 (44)第四章机件的表达方法 (49)§4—1视图 (49)§4—2剖视图 (54)§4—3断面图 (65)第五章机械图样的识读 (68)§5—1螺纹及螺纹紧固件的画法 (68)§5—2齿轮的画法 (71)§5—3键、销、滚动轴承及弹簧的画法 (74)§5—4识读零件图 (76)§5—5识读装配图 (79)第六章电气图用基本电气符号 (83)§6—1图形符号 (83)§6—2字母代码 (86)§6—3参照代号 (89)§6—4端子代号 (92)第七章电气制图的一般规则和基本表示方法 (95)§7—1电气图的一般规则 (95)§7—2电气元器件的表示方法 (99)§7—3连接线的表示方法 (102)第八章基本电气图 (105)§8—1概略图 (105)§8—2电路图 (108)§8—3功能图 (112)§8—4接线图 (114)§8—5电气布置图 (120)第九章特种用途专业电气图 (123)§9—1印制板图 (123)§9—2线扎图 (128)§9—3流程图 (130)第一章制图基本知识§1—1 制图基本规定1—1—1 在右侧按照1:1的比例抄绘左侧图形（略）1—1—2 在右侧按照1:1的比例抄绘平面图形（略）1§1—2尺寸标注）角度尺寸）圆的直径和圆弧半径2）34§1—3尺规绘图1—3—2 按照左上方图形和尺寸，选择合适的比例，绘制图形并标注尺寸（略）1—3—3 绘制平面图形（略）5第二章投影与制图基础§2—1投影与三视图6（3）（4）7891011§2—2 点、直线和平面的投影）补画直线的第三投影，并填空）补画直线的第三投影，并填空123）4）13）（4）14））15§2—3 基本几何体的三视图2—3—1 根据基本几何体两视图补画第三视图）正六棱锥）四棱台161718）绘制1/4圆锥的俯视图）绘制半球的俯视图192021§2—4正等轴测图）22））23）（4）243）（4）2526第三章组合体§3—1圆柱的截割与相贯27）28293031§3—2绘制组合体的三视图3—2—1 根据立体图绘制组合体的三视图（槽为痛槽，孔为通孔。

第二节平面图形的基本作图方法(建议4课时)考纲要求掌握平面图形的基本作图方法。

知识网络知识要点一、基本几何作图方法(一)等分线段的方法1．平行线法：过所要等分线段的某一端点作一辅助线，两线成任意锐角，在辅助线上截取几等份，连接辅助线端点及所等分线段的端点，在辅助线的各等分点上依次作端点连线的平行线，即将线段分成若干等份。

2．分规试分法：用分规以某一长度试分线段，不断调整分规两脚距离，直至等分完成。

(二)圆的等分1．尺规作图法：运用直尺、圆规，运用几何规律来等分。

要求能对圆周进行三、四、五、六等分的作图。

2．查表计算法：按公式a＝k·D(D为圆直径，k为等分系数)计算出正多边形每边长度，然后依次在圆周上截取，即得。

这种方法适合于任意等分圆周。

(三)椭圆的画法1．同心圆法(理论画法)：先求出曲线上一定数量的点，再用光滑的曲线将各点连接起来。

2．四心法(近似画法)：求出画椭圆的四个圆心和半径，用四段圆弧近似地代替椭圆。

(四)斜度与锥度画法1．斜度：一直线(或平面)对另一直线(或平面)的倾斜程度。

表示符号：∠或>，符号的方向应与斜度的方向一致。

2．锥度：指正圆锥体底圆直径与锥高之比。

表示符号⊲或⊳，符号所示方向应与圆锥方向一致。

3．斜度与锥度的比值均要写成1∶n的形式，如∠1∶n或⊲1∶n。

4．标注锥度时，锥度符号配置在基准线上，表示圆锥的图形符号和锥度应靠近轮廓标注，基准线应通过指引线与圆锥的轮廓素线相连。

基准线应与圆锥的轴线平行，图形符号的方向与圆锥方向一致。

当所标注的锥度是标准圆锥系列之一时，可用标准系列号和相应的标记表示。

(五)圆弧连接1．圆弧连接的实质，就是要使连接圆弧与相邻线段相切，以达到圆弧连接处光滑过渡的要求，切点即为连接点。

2．圆弧连接的基本作图步骤：(1)求作连接圆弧圆心；(2)找切点；(3)画连接圆弧。

作图时第(2)步找切点不要忽视，因为切点是连接圆弧的起点和终点，必须要找出。

平面图怎么画平面图是一种将三维物体投影到二维平面上的图形表示方法，常用于建筑设计、工程制图、地理信息系统等领域。

通过平面图，我们可以更清晰地了解物体的结构和布局，方便进行设计、分析和交流。

本文将介绍平面图的画法步骤和一些常用的工具。

准备工作在开始画平面图之前，我们需要准备一些必要的工具和材料：1.绘图纸：选用适合尺寸的纸张，可使用专业的绘图纸或普通的画纸。

2.测量工具：例如铅尺、直尺、量角器等，用于测量物体的尺寸和角度。

3.绘图工具：例如铅笔、细线笔、彩色笔等，用于绘制平面图的线条和细节。

4.辅助工具：例如橡皮擦、修正液等，用于擦除错误或修正绘图。

准备工作完成后，我们可以开始着手绘制平面图了。

绘制步骤下面将介绍平面图的画法步骤，以便清晰地表达物体的形状和结构。

1. 了解物体结构在画平面图之前，我们需要对物体的结构和特征有一个清楚的了解。

这包括物体的尺寸、比例、形状和布局等。

在实际中，我们可以通过观察物体本身或者参考其他图纸、照片等来获取信息。

2. 绘制基础线条在开始绘图之前，我们可以先使用铅笔或细线笔画出物体的基础线条。

这些线条可以作为整个图形的框架，帮助我们准确地绘制各个部分。

3. 细化绘图在绘制基础线条之后，我们可以开始细化绘图。

可以使用直尺和铅笔来绘制直线段、圆弧等线段，表达物体的边界和形状。

4. 添加细节细节是平面图的重要组成部分，它可以更加准确地表达物体的特征和细节。

例如，我们可以在平面图中绘制物体的纹理、标签、比例尺、文字说明等。

5. 标注和图例在绘制平面图的过程中，我们需要标注和注明各个部分的名称和尺寸。

这可以通过直线段、箭头、标签等方式进行标注。

同时，我们还可以绘制一个图例，帮助理解图中各个元素的含义。

6. 清理和修正在完成平面图之后，我们可以使用橡皮擦或修正液等工具擦除多余的线条和错误的绘图。

这可以使平面图更加整洁和准确。

总结绘制平面图需要一定的技巧和经验，通过清晰的步骤和合适的工具，我们可以完成一份准确、美观的平面图。

第⼆节平⾯图形的基本作图⽅法第⼆节平⾯图形的基本作图⽅法(建议4课时)考纲要求掌握平⾯图形的基本作图⽅法。

知识⽹络知识要点⼀、基本⼏何作图⽅法(⼀)等分线段的⽅法1．平⾏线法：过所要等分线段的某⼀端点作⼀辅助线，两线成任意锐⾓，在辅助线上截取⼏等份，连接辅助线端点及所等分线段的端点，在辅助线的各等分点上依次作端点连线的平⾏线，即将线段分成若⼲等份。

2．分规试分法：⽤分规以某⼀长度试分线段，不断调整分规两脚距离，直⾄等分完成。

(⼆)圆的等分1．尺规作图法：运⽤直尺、圆规，运⽤⼏何规律来等分。

要求能对圆周进⾏三、四、五、六等分的作图。

2．查表计算法：按公式a＝k·D(D为圆直径，k为等分系数)计算出正多边形每边长度，然后依次在圆周上截取，即得。

这种⽅法适合于任意等分圆周。

(三)椭圆的画法1．同⼼圆法(理论画法)：先求出曲线上⼀定数量的点，再⽤光滑的曲线将各点连接起来。

2．四⼼法(近似画法)：求出画椭圆的四个圆⼼和半径，⽤四段圆弧近似地代替椭圆。

(四)斜度与锥度画法1．斜度：⼀直线(或平⾯)对另⼀直线(或平⾯)的倾斜程度。

表⽰符号：∠或>，符号的⽅向应与斜度的⽅向⼀致。

2．锥度：指正圆锥体底圆直径与锥⾼之⽐。

表⽰符号?或?，符号所⽰⽅向应与圆锥⽅向⼀致。

3．斜度与锥度的⽐值均要写成1∶n的形式，如∠1∶n或?1∶n。

4．标注锥度时，锥度符号配置在基准线上，表⽰圆锥的图形符号和锥度应靠近轮廓标注，基准线应通过指引线与圆锥的轮廓素线相连。

基准线应与圆锥的轴线平⾏，图形符号的⽅向与圆锥⽅向⼀致。

当所标注的锥度是标准圆锥系列之⼀时，可⽤标准系列号和相应的标记表⽰。

(五)圆弧连接1．圆弧连接的实质，就是要使连接圆弧与相邻线段相切，以达到圆弧连接处光滑过渡的要求，切点即为连接点。

2．圆弧连接的基本作图步骤：(1)求作连接圆弧圆⼼；(2)找切点；(3)画连接圆弧。

作图时第(2)步找切点不要忽视，因为切点是连接圆弧的起点和终点，必须要找出。

平面图的绘制步骤
一．平面图的绘制步骤
第一步：画定位轴线
第二步：画墙身。

定位窗位置、画门窗洞等
第三步：画门窗、楼梯等细部
第四步：画尺寸线，标高符号样图索引符号等
最后注写尺寸，标高数字和有关说明等
二、立面图的绘制步骤
第一步：定室外地坪线，外墙轮廓线及屋顶线
第二步：顶门窗位置，画门窗洞、窗台等
第三步：画各细室
第四步:标注轴线与标高，写图名、比例及文字说明
三、剖面图的绘制步骤：
第一步：定轴线、室内地坪线、楼面及顶棚线、屋顶线，画内外墙身。

第二步：定门窗、画门洞、梁板、雨蓬等
第三步：画门窗等细部。

第四步：注标高尺寸、写图名比例等。
