(完整版)cad二维练习图(大全)

一、基本二维绘图练习1、辅助绘图工具练习图1-1输入点的相对直角坐标、相对极坐标绘制图形图1-2打开正交模式绘制图形【习题1-3】利用各种目标捕捉方式将图1-3a修改为图1-3b。

图1-3利用目标捕捉功能绘制图形【习题1-4】打开极轴追踪模式(FIO)，通过输入直线的长度绘制图1-4所示的图形。

图1-4利用极轴追踪功能绘制图形【习题1-5】利用极轴追踪、自动捕捉及目标捕捉追踪功能将图1-5a修改为图1-5b。

图1-5综合练习1【习题1-6】利用极轴追踪、自动捕捉及目标捕捉追踪功能绘制图1-6所示的图形。

图1-6综合练习22、实体绘图命令练习【习题1-7】利用Circle(圆)和Ellipse(椭圆)等命令绘制图1-7所示的图形。

图1-7绘制圆和椭圆【习题1-8】利用Polygon(正多边形)和Circle(圆)等命令绘制图1-8所示的图形。

图1-8绘制圆和正多边形【习题1-9】用Polygon(正多边形)和Circle(圆)等命令绘制图1-9所示的图形。

【习题1-10】用Pline(组合线)和Line(线)命令绘制图1-10所示的图形。

图1-9绘制圆和正多边形图1-10绘制组合线3、编辑命令练习【习题1-11】用Offset(等距线)、Trim(修剪)和Line命令绘制图1-11所示的图形。

图1-11用Offset和Trim等命令绘制图形图1-12绘制等距线【习题1-13】用Offset(等距线)和Extend(延伸)命令将图1-13a修改为图1-13b。

图1-13用Offset和Extend命令绘制图形【习题1-14】用Array(阵列)等命令绘制图1-14所示的图形。

图1-14用Array命令创建环形阵列【习题1-15】用Array(阵列)和Rotate(旋转)等命令绘制图1-15所示的图形。

图1-15用Array和Rotate命令绘制图形【习题1-16】用Fillet(倒圆角)和Chamfer(倒角)命令将图1-16a修改为图1-16b。

计算机制图中望CAD2023课件模块二基本二维图形的绘制与编辑

任务1 绘制线段并等分
（2）使用相对坐标绘制直线或线段
1）执行“直线”命令。 2）指定第一点。单击指定直线或线段的起点，或输入直线或线段的起点绝对坐标。 3）指定下一点。此时，要相对于第一个点指定第二个点。依次输入@、X 值、逗号和Y 值（如@40，30）。 4）按Enter 键或Space 键确认。
（4）命令行：执行osnap（os）命令，将开启“草图设置”对话框中的“对象捕捉”选项卡，勾选“启用对象捕捉”复选框。
（2）选项说明 1）“点样式”设置。中望CAD 提供了20 种点的样式，以适应用户的需求
任务1 绘制线段并等分
2）“点大小”设置。“点大小”分为“相对于屏幕设置大小”与“按绝对单位设置大小”两种。
相对于屏幕设置大小：按屏幕尺寸的百分比设定点的显示大小，当进行缩放时，点的显示大小并不改变。
按绝对单位设置大小：按“点大小”下指定的实际单位设定点显示的大小，进行缩放时，显示的点大小随之改变。
任务1 绘制线段并等分
4．绘制CD 线段。
命令：_line（重复执行“直线”命令）指定第一个点：（单击确定C 点）指定下一点或［角度（A）/ 长度（L）/ 放弃（U）］：@40，30↙ 指定下一点或［角度（A）/ 长度（L）/ 放弃（U）］：
5．绘制EF 线段。
命令：_line（重复执行“直线”命令）指定第一个点：（单击确定E 点）指定下一点或［角度（A）/ 长度（L）/ 放弃（U）］：@50<45↙ 指定下一点或［角度（A）/ 长度（L）/ 放弃（U）］：（按Esc 键或Enter 键退出“直线” 命令）
任务1 绘制线段并等分
2．操作步骤
命令：_line 指定第一个点：指定下一点或［角度（A）/ 长度（L）/ 放弃（U）］：指定下一点或［角度（A）/ 长度（L）/ 放弃（U）］：指定下一点或［角度（A）/ 长度（L）/ 闭合（C）/ 放弃（U）］：

数学2-用MATLAB绘制二维-三维图形(lq)

ans = 8 9
[i,j,v]=find(A) 返回矩阵A中非零元素所在的行i,
列j,和元素的值v(按所在位置先后顺序输出)
A=[3 2 0; -5 0 7; 0 0 1]; [i,j,v]=find(A)
i= 1 2 1 2 3 j= 1 1 2 3 3 v = 3 -5 2 7 1
[X,Y]=meshgrid(x,y) 3)根据函数表达式生成全部网格节点出对应的函数值矩阵z： z＝f(X,Y) 4）顺序连接已经产生的空间点（x,y,z)绘制相应曲面： mesh（X,Y,Z) surf（X,Y,Z) shading flat ％去除网格线。
例2-7画出矩形域[-1,1]×[-1,1]旋转抛物面:z=x2+y2. x=linspace(-1,1,100); y=x; [X,Y]=meshgrid(x,y); %生成矩形区[-1,1]×[-1,1]的网格坐标矩阵 Z=X.^2+Y.^2; subplot(1,2,1) mesh(X,Y,Z); subplot(1,2,2) surf(X,Y,Z); shading flat; %对曲面z=x2现方式做保护处理对用户上传分享的文档内容本身不做任何修改或编辑并不能对任何下载内容负责
用matlab绘制二维、三维图形
2.1二维图形的绘制
2.1.1 二维绘图的基本命令 matlab中，最常用的二维绘图命令是plot。
使用该命令，软件将开辟一个图形窗口，并画出连接坐标面上一系列点的连线。
例2-5 采用不同形式（直角坐标、参数、极坐标），画出单位圆x2＋y2＝1的图形。
分析：对于直角坐标系方程，y＝ 1 x2，对于参数方程x＝cost,y=sint,t[0,2 pi] ,利用plot(x,y)命令可以实现。而在极坐标系中单位圆为r＝1(1+0t),利用polar(t,r)命令实现。

cad软件工程制图课件教案教学设计AutoCAD建筑园林室内教程第2章绘制二维图形

控制”列表框中选择线的宽度。
（9）若设置动态数据输入方式（按下状态栏上“DYN”按钮），则可以动态输入坐标值或长度值。下面的命令同样可以设置动态数据输入方式，效果与非动态数据输入方式类似。除了特别需要，以后不再强调，而只按非动态数据输入方式输入相关数据。
ห้องสมุดไป่ตู้
2.1.2 射线
射线是以某点为起点，且在单方向上无限延长的直线。【执行方式】命令行：RAY 菜单：“绘图”→“射线” 【操作格式】命令: RAY↙ 指定起点:（给出起点）指定通过点:（给出通过点，画出射线）指定通过点:（过起点画出另一条射线，用回车结束命令）
1. 定义多线样式【执行方式】命令行：MLSTYLE 【操作格式】命令: MLSTYLE↙ 系统自动执行该命令，打开如图所示的“多线样式”对话框。在该对话框中，用
户可以对多线样式进行定义、保存和加载等操作。
2. 绘制多线【执行方式】命令行：MLINE 菜单：“绘图”→“多线” 【操作格式】命令：MLINE↙ 当前设置：对正 = 上，比例 = 20.00，样式 = STANDARD 指定起点或 [对正(J)/比例(S)/样式(ST)]：(指定起点) 指定下一点：（给定下一点）指定下一点或 [放弃(U)]：（继续给定下一点绘制线段。输入“U”，则
第2章绘制二维图形
二维图形是指在二维平面空间中绘制的图形，主要由一些基本的图形对象（亦称图元）组成，AutoCAD 2008提供了十余个基本图形对象，包括点、直线、圆弧、圆、椭圆、多段线、矩形、正多边形、圆环、样条曲线等。本章将分类介绍这些基本图形对象的绘制方法，读者应注意绘图中的技巧。本章所涉及的命令主要集中在“绘图”菜单（见图）和“绘图”工具栏（见图）。

4第三章二维图形的编辑方法（一）

4第三章⼆维图形的编辑⽅法（⼀）第三章⼆维图形的编辑⽅法（⼀）课程： AutoCAD2006 应⽤教程授课⽇期： 2006 年⽉⽇第 4 周导⾔：上节课介绍了⼆维图形的绘制⽅法，⽽AutoCAD不仅有强⼤的作图能⼒，还有强⼤的编辑功能，本节课开始介绍⼆维图形的编辑⽅法。

在绘图时，单纯的使⽤绘图命令或绘图⼯具，只能绘制⼀些基本的图形对象。

为了绘制复杂图形，很多情况下都必须借助于图形编辑命令。

1、选择对象直接拾取只需将拾取框移动到希望选择的对象上，并单机⿏标即可。

对象被选择后，会以虚线形式显⽰。

选择全部对象在“选择对象”提⽰下输⼊“ All ”后按“ Enter ”键， AutoCAD 将⾃动选中屏幕上的所有对象默认矩形窗⼝拾取⽅式将拾取框移动到图中空⽩地⽅并单击⿏标，在该提⽰下将光标移到另⼀个位置后单击， AutoCAD ⾃动以这两个拾取点为对⾓点确定⼀个矩形拾取窗⼝。

如果矩形窗⼝是从左向右定义的，那么窗⼝内部的对象均被选中，⽽窗⼝外部以及与窗⼝边界相交的对象不被选中；如果窗⼝是从右向左定义的，那么不仅窗⼝内部的对象被选中，与窗⼝边界相交的那些对象也被选中。

矩形窗⼝拾取⽅式在“选择对象：”提⽰下输⼊“ W ”并按 Enter 键， AutoCAD 会依次提⽰⽤户确定矩形拾取窗⼝内所有对象。

在使⽤矩形窗⼝拾取⽅式时，⽆论是从左向右还是从右向左定义窗⼝，被选中的对象均为位于窗⼝内的对象。

交叉矩形窗⼝拾取⽅式在“选择对象：”提⽰下输⼊“ C ”并按 Enter 键， AutoCAD 会依次提⽰确定矩形拾取窗⼝的两个⾓点，确定矩形拾取窗⼝的两个⾓点后，所选对象不仅包括位于矩形窗⼝内的对象，⽽且也包括与窗⼝边界相交的所有对象。

不规则窗⼝的拾取⽅式在“选择对象：”提⽰下输⼊“ WP ”后按 Enter 键，根据提⽰确定出不规则拾取窗⼝的其他个顶点位置后按 Enter 键， AutoCAD 将选中由这些点确定的不规则窗⼝内的对象。

二维图纸制图标准

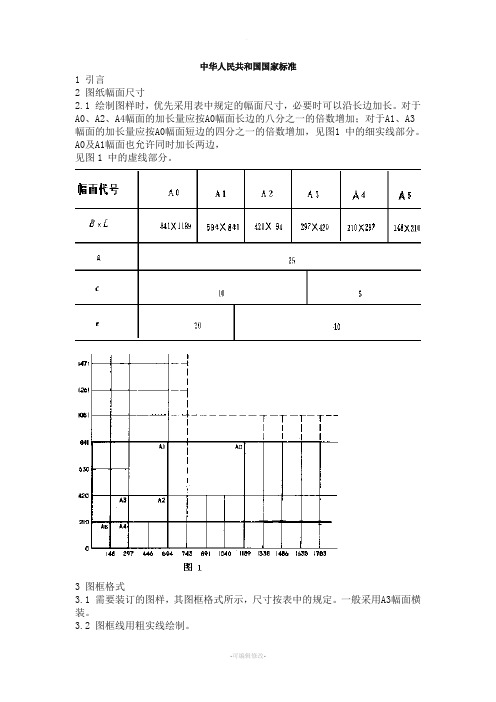

中华人民共和国国家标准1 引言2 图纸幅面尺寸2.1 绘制图样时，优先采用表中规定的幅面尺寸，必要时可以沿长边加长。

对于A0、A2、A4幅面的加长量应按A0幅面长边的八分之一的倍数增加；对于A1、A3幅面的加长量应按A0幅面短边的四分之一的倍数增加，见图1 中的细实线部分。

A0及A1幅面也允许同时加长两边，见图1 中的虚线部分。

3 图框格式3.1 需要装订的图样，其图框格式所示，尺寸按表中的规定。

一般采用A3幅面横装。

3.2 图框线用粗实线绘制。

为了复制或缩微摄影的方便，可采用对中等号，对中符号从周边画入图框内约5mm的一段粗实线(图6、9、10)。

5 图幅分区5.1 必要时图幅可分区，如图9所示。

5.2 图幅分区的数目应是偶数，按图样的复杂程度来确定。

分区线为细实线，每一分区的长度应在25～150mm之间选取。

5.3 在分区内，按标题栏的长边方向从左到右用直体阿拉伯数字依次编号；按标题栏的短边方向从上到下用大写直体拉丁字母依次编号。

编号顺序应从图纸的左上角开始，并在对应的边上重编一次(图9、10)。

当图幅的分区数超过字母的总数时，超过的各区用双重的字母(AA、BB、CC……)依次编写。

5..4 分区代号用数字和字母表示；阿拉伯数字在左，拉丁字母在右，如3B、5C。

1 比例：图样中机机件要素的线性尺寸与实际机件相应要素的线性尺寸之比。

2 绘制图样时一般应采用规定的比例1:1。

3 绘制同一机件的各个视图应采用相同的比例，并在标题栏的比例一栏中填写，例如1∶1。

当某个视图需要采用不同的比例时，必须另行标注，如图所示。

4 当图形中孔的直径或薄片的厚度等于或小于2mm以及斜度和锥度较小时，可不按比例而夸大画出。

5 在表格图或空白图中不必注写比例。

本标准规定了机械图样中书写的汉字、字母、数字的字体及号数(字高)。

本标准参照采用国际标准ISO 3098/I-1974《技术制图--字体--第一部分：常用字母》。

cad软件工程制图课件教案教学设计AutoCAD建筑园林室内教程第3章二维绘制命令

图3-3 构造线
图3-4 构造线辅助绘制三视图
3.2 圆类命令
圆类命令主要包括“圆”、“圆弧”、“圆环”、 “椭圆”以及“椭圆弧”命令，这几个命令是 AutoCAD中最简单的曲线命令。
3.2.1 圆 1．执行方式
命令行：CIRCLE（快捷命令：C）。菜单栏：选择菜单栏中的“绘图”→“圆”命令。工具栏：单击“绘图”工具栏中的“圆”按钮。
图3-1所示标高符号。
图Hale Waihona Puke -1 标高符号图3-2 动态输入
绘制步骤：命令: _line 指定第一点: 100,100↙（1点）指定下一点或 [放弃(U)]: @40,-135↙ 指定下一点或 [放弃(U)]: u↙（输入错误，取消上次操作）指定下一点或 [放弃(U)]: @40<-135↙（2点，也可以按下状
同内外径的圆环按<Enter>、<space>键或右击，结束命令，如图3-8（a）所示。
3．选项说明
（1）若指定内径为零，则画出实心填充圆，如图3-8（b）所示。（2）用命令FILL可以控制圆环是否填充，具体方法如下。命令: FILL↙ 输入模式 [开(ON)/关(OFF)] <开>:（选择“开”表示填充，选择
第3章二维绘制命令
二维图形是指在二维平面空间绘制的图形， AutoCAD提供了大量的绘图工具，可以帮助用户完成二维图形的绘制。用户利用AutoCAD提供的二维绘图命令，可以快速方便地完成某些图形的绘制。本章主要介绍直线、圆和圆弧、椭圆与椭圆弧、平面图形和点的绘制。
3.1 直线类命令
直线类命令包括直线段、射线和构造线。这几个命令是AutoCAD中最简单的绘图命令。
3.1.1 直线段 1．执行方式

2.2 复杂二维图形绘制棘轮平面图

①闭合：创建多段线的闭合线，将首尾连接。
②打开：删除多段线的闭合线段。
③合并：在开放的多段线的尾端点添加直线、圆弧或多段线和从曲线拟合多段线中删除曲线拟合。
④宽度：修改整条多段线的宽度，使其具有统一线宽。 ⑤编辑顶点：选择该项后，在多段线起点出现一个 “×”，它为当前顶点的标记，并在命令行出现进行后操作的提示：
（1）如果选定对象是直线、圆弧或样条曲线，系统提示：
选定的对象不是多段线。
是否将其转换为多段线？<是>: 输入 y 或 n，或按 Enter 键（2）如果选择二维多段线，系统提示：输入选项 [闭合(C)/合并(D)/线型生成(L)/反转(R)/放弃(U)]:（输入选项或按Enter键结束命令）
知识目标 1．掌握多段线的编辑 2．掌握面积计算查询方法
技能目标 1．学会编辑多段线 2. 学会绘制棘轮平面图
教学重点： 1．编辑多段线 2．面积计算查询方法 3. 绘制棘轮平面图教学难点：
面积计算查询方法
本任务是绘制如图所示棘轮，并查询棘轮的实际面积。棘轮外轮廓为12个棘轮齿，每个齿由直线和圆弧组成；内孔上带有8个键槽。绘制时，先绘制内孔及键槽，再绘制12个棘轮齿，最后应用查询功能查阅棘轮的实际面积。通过棘轮的绘制，学习直线、圆、圆弧、阵列、编辑多段线、查询等功能指令的使用。
指定第一个角点或 [对象(O)/增加面积(A)/减少面积(S)/退出(X)] <对象 (O)>: o（查询多段线的面积）
选择对象:（选择棘轮齿多段线）
区域 = 5053.9760，周长 = 398.3936
2.求面积之差
命令: _MEASUREGEOM 输入选项 [距离(D)/半径(R)/角度(A)/面积(AR)/体积(V)] <距离>: _ar 指定第一个角点或 [对象(O)/增加面积(A)/减少面积(S)/退出(X)] <对象

平面图形的绘图方法与步骤

总结词
利用对角线绘制圆形
详细描述
确定圆心位置，使用直尺或对角线尺等工具，通过圆心绘制对角线，然后以对角线为基准，使用圆规或圆规尺等工具绘制圆形。
总结词
利用直径绘制圆形
详细描述
确定圆心位置，使用直尺或直径尺等工具，通过圆心绘制直径，然后以直径为基准，使用圆规或圆规尺等工具绘制圆形。
椭圆形
总结词
线条应准确绘制，避免出现误差或偏离，以确保图形的准确性。
注意图形的比例和尺寸的准确性
根据实际需求和标准比例绘制图形，确保图形比例的准确性。
测量和标注尺寸时要仔细，避免出现误差，以确保图形的实用性。
注意图形的完整性和美观性
确保图形完整，没有遗漏或缺失部分，以提高图形的完整性。
通过合理运用颜色、线条和排版等元素，提高图形的美观性。
THANKS FOR WATCHING
感谢您的观看
详细描述
确定四个顶点位置，使用直尺或方规等工具，分别连接四个顶点，形成正方形或长方形。
详细描述
确定四个角度大小和对应的边长，使用量角器或方规等工具，分别绘制角度和对应的边长，形成正方形或长方形。
05 平面图形绘图的注意事项
注意线条的流畅性和准确性
确保线条平滑，没有锯齿或抖动现象，以提高图形的整体美感。
04
详细描述
确定三个角度大小和对应的边长，使用量角器或三角板等工具，分别绘制角度和对应的边长，形成三角形。
06
详细描述
确定一个顶点和对应的边长，使用直尺或中线尺等工具，从顶点向对边作中线，再分别连接其他两个顶点，形成三角形。
正方形和长方形
总结词
通过边长绘制正方形和长方形
总结词
利用角度绘制正方形和长方形

《第2章二维绘图基础》

图层状态控制技巧
打开/关闭图层
在图层管理器中，点击图层名称左侧的灯泡图标，可以打开或关闭该图层。关闭的图层将不显示在绘图区域中。
冻结/解冻图层
点击图层名称左侧的雪花图标，可以冻结或解冻该图层。冻结的图层将无法进行编辑和选择，但不影响层名称左侧的锁图标，可以锁定或解锁该图层。锁定的图层将无法进行编辑和修改，但可以进行选择和查看。
准备绘图工具
选择合适的二维绘图软件，并熟悉其基本操作和功能。
实例分析：关键步骤和技巧讲解
绘制基本图形
01
利用绘图工具绘制点、线、面等基本图形元素。
进行图形编辑
02
对绘制的图形进行移动、旋转、缩放等编辑操作，以满足特定
需求。
完善细节处理
03
对图形进行细节调整，如修改颜色、线型等，提升图形质量。
实例分析：关键步骤和技巧讲解
精确控制图形位置
使用坐标输入或对象捕捉功能，确保图形的精确定位。
利用图层管理图形
通过图层功能对图形进行分类管理，提高编辑效率。
实例分析：关键步骤和技巧讲解
使用快捷键加速操作
熟练掌握常用快捷键，提高绘图和编辑速度。
保持图形比例和尺寸
在进行缩放等操作时，注意保持图形的比例和尺寸关系。
实例操作演示：详细步骤展示
符号插入法
在文本编辑器中选择插入符号功能，找到需要的特殊字符并插入。
编码输入法
了解特殊字符的编码，通过输入编码实现特殊字符的输入。
复制粘贴法
从其他来源复制需要的特殊字符，然后粘贴到目标位置。
04
图层管理与属性设置
图层概念及作用
图层定义
图层是图形文件中的独立透明薄片，用于组织和管理不同类型的图形对象。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

复习巩固：

在A3/A4上绘制标准图纸及其要素。
Zhejiang Normal University
1
12/7/2017 10:10 PM
第1章制图的基本知识和技能
尺规绘制图纸及其基本要素
相关：工程表达、标准图纸、图纸要素
Zhejiang Normal University 2
几何作图基础相关：尺寸训练、几何作图方法尺规绘制平面图形
Zhejiang Normal University
11
12/7/2017 10:11 PM
作图方法和步骤已知条件
圆弧外切连接两已知圆弧
1、求连接弧圆心O
2、求切点A、B
3、画连接弧并描粗
R
R1
R2
O O
1
O
2
O
1
2
O
1
O
2
A O
O
1
O
B
O
圆弧内切连接两已知圆弧
二、平面图形的画法与尺寸标注（一）平面图形的画法
1. 平面图形中的线段分析

平面图形，根据约束（图形中所标注尺寸和线段之间的连接
关系）情况，图形中的线段可以分为：
已知线段（弧）：可以独立画出（定形、定位尺寸齐全）。中间线段（弧）：标注尺寸，需要一个连接关系才能画出。
Zhejiang Normal University 14
7
12/7/2017
（二）平面图形的几何约束

图形及图形要素间存在的‘几何关系’，常见有：重合、同心、
垂直、竖直、水平、平行、相
切，……

平面图形中，图形要素间最常用
Zhejiang Normal University
8
的连接方式：相切（光滑过渡、
平滑过渡）

作图的关键：找出连接圆弧的圆心和连接点（即切点）。
Zhejiang Normal University
16
12/7/2017 10:11 PM
（1）先选择水平和垂直方向的基准线：
•
（中心线）（ R2 ， R5 ， R32 ， R9 ， Φ11等）
（2）标注定形尺寸：
•
Zhejiang Normal University
17
（3）标注定位尺寸：
Zhejiang Normal University
3
12/7/2017
尺规绘图的操作步骤（1）准备工作（2）选定图幅（3）固定图纸（4）画图框及标题栏框（5）画底稿（6）检查、修改和清理底稿（7）描图（先曲后直，先实后虚）（8）标注尺寸，书写其他文字、符号及标题栏（9）全面检查图纸
相关：绘制步骤、图形分析、尺寸标注等
12/7/2017 10:11 PM
尺规绘制较复杂的平面图形

在A3/A4复印纸上完成指导平面图形的抄画：
图框、标题栏等见上一任务；基本练习：《习题集》P2，1-4、1-5。大作业：A3纸上绘制《习题集》1.6 基本作图看懂原图，明确绘制步骤；图形分析：图形的约束与图形要素的确定性，定形与定位（基点的选择）尺寸； ◦ 相切与光滑连接； ◦ 理解“已知线段、中间线段、连接线段”。 ◦ 检查！ ◦ ◦ ◦ ◦ ◦
R
R1
R2
O
1
A O
2
B O
1
A O
1
R
O
A
2
R+ R1
B
R+R 2
Zhejiang Normal University
12
O
2
O
2
R-R
R R-
2
O
1
O
2
1
O
O
O
12/7/2017 10:11 PM
Zhejiang Normal University
13
课后练习：《习题集》1.4 圆弧连接
12/7/2017 10:11 PM
15
Zhejiang Nor（是吗？）、斜线
是连接图线的绘制顺序！
12/7/2017 10:11 PM
（二）平面图形的标注尺寸
注意考虑：需要标注哪些尺寸？是否标注完整？有无自相矛盾？怎样标注才能清晰，符合国家标注规定？布置合理否？基本步序：

Zhejiang Normal University
24
12/7/2017
10
12/7/2017 10:11 PM
2. 圆弧和圆弧相切圆弧间的圆弧连接的形式：外切连接、内切连接和内外切利用好以下几何关系：用算术法求圆心：外切时：R′＝R＋R1 内切时：R′＝│R － R2│ 用连心线法求连接点（切点）外切：在已知圆弧和圆心轨迹线圆弧的圆心连线上内切：在已知圆弧和圆心轨迹线圆弧的圆心连线的延长线上
1.5
12/7/2017
绘制平面图形底稿步骤示例

以右图为例介绍如下：
（1）分析平面图形，画出基准，
并根据定位尺寸画出定位线；
（2）画出已知线段；
Zhejiang Normal University
19
（3）画出中间线段；
（4）画出连接线段。
12/7/2017 10:11 PM
Zhejiang Normal University
5
12/7/2017
（一）平面图形的尺寸约束分析
尺寸按其作用分：定形尺寸和定位尺寸。目的：检查尺寸的完整性，确定各线段（圆弧）的作图顺序。

（1）基准确定平面图形尺寸位置的几何元素（点、直线）。平面图至少两个基准。基准怎么选？
（2）定形尺寸确定几何元素形状大小。（3）定位尺寸确定图形上线段或线框间的相对位置。
Zhejiang Normal University
4
12/7/2017 10:11 PM
§1.3

一、平面图形的约束
约束：对几何图形要素的自由度限制。平面图形的约束：尺寸约束和几何约束。

平面图形的‘确定性’要求：全约束。
◦ 过约束 ◦ 欠约束
Zhejiang Normal University
12/7/2017
Zhejiang Normal University
6

平面图形2个以上基准的图例
◦ 每个维度方向存在 2 个及以上基准时，只有一个‘主要基
准’，其余均为‘辅助基准’。 ◦ 教材P19图1-39。 ◦ 练习：教材P18图1-34的基准？
Zhejiang Normal University
12/7/2017
（三）相切约束的作图方法

补充：圆的切线 ◦ 圆外一点的切线
◦ 两圆的外公切线
◦ 两圆的内功切线
Zhejiang Normal University
9
12/7/2017
1. 圆弧和直线段相切
（1）两直线间的圆弧连接
（2）直线和圆弧间的圆弧连接
Zhejiang Normal University
•
（32，8；45⁰）
（4）检查
12/7/2017 10:11 PM

例题1-2 选定基准： ◦ 竖向中心线、底线标注定形尺寸：标注定位尺寸

Zhejiang Normal University
18

讨论：
◦ 尺寸 8 、 60 是什么尺寸？ ◦ 如果60标为54呢？

课后练习：《习题集》
20
12/7/2017 10:11 PM
补充图例
Zhejiang Normal University
21
12/7/2017

其他内容：挂轮架
Zhejiang Normal University
22
12/7/2017

23
Zhejiang Normal University
12/7/2017
End
连接线段（弧）：需要二个连接关系才能画出。
12/7/2017 10:11 PM
案例：判断图中弧、线段的类型

已知弧： ◦ 48、10、R13、R6
中间弧：
◦ R8、R26、
注意：在两条已知线段之间，可以有多条中间线段；但如果必须有，也只能有一条连接线段。
强调：上述三类图线必须遵循先已知图线、再中间图线、最后才
