电机拆装实训指导书合肥共达职业技术学院2009.12.18一、实训教学的性质与目的为辅助《电机与拖动》这门功课的学习，加强学生对该门课程的学习和理解；强调学生动手操作能力及增强学生对电机结构的感性认识，安排了30学时的时间进行电机拆装实训。
实训过程要求达到如下目的：1.掌握电机内部结构及工作原理。
2.掌握电机绕组拆卸、绕制、嵌线及电机装配过程。
3.掌握相关电工仪表使用。
4.了解电机简单故障和检修方法。
二、实训教学的主要内容（一）电动机的拆卸。
1．拆除电动机的所有引线。
2．拆卸皮带轮或联轴器。
3．拆卸风扇或风罩。
4．拆卸轴承盖和端盖。
5．抽出转子。
（二）电动机的装配1．定子部分（1）绕制定子线圈（2）嵌线（3）封槽口放绕组端部隔相绝缘端部整形端部接线（4）绕组的绝缘浸漆与烘干处理。
2．安放转子。
3．加装端盖。
4．装风扇和风罩。
5．接好引线，接好线盒及铭牌。
（三）电机测试1．绝缘电阻的测量（相间绝缘绕组对地绝缘）2．绝缘耐压试验3．空载运转试验（四）相关电工仪表使用兆欧表钳形电流表转速表万用表电流表电压表三、实训教学的要求1．实训前必须认真预习有关理论知识和实训、实验指导书的有关内容，做到心中有数。
2．严格服从指导老师的安排、不得在实训室内大声喧哗、四处走动。
3．必须在清楚用法，特别是注意事项后，征得指导老师同意后方可使用有关电工工具。
4．认真和独立完成实训，用科学的态度记录和处理数据，及时上交实训报告。
5．实训中所用的工具、仪表及元件器材必须全部整理好，如数归还后方能离开，如有损坏，应及时报告，并按标准进行赔偿。
6．保持室内清洁，不得乱丢杂物。
不得随地吐痰，不得随便挪动桌椅。
四、实训操作环节（一）异步电动机拆卸及旧绕组的拆除在维修电动机时，需要把电动机拆开，如果拆的不好，会把电动机拆坏。
因此，必须掌握正确拆卸和装配电动机的技术，学会正确拆卸的方法。
1.拆卸方法和步骤（1）拆卸电动机引线一般电动机拆卸时,先拆卸电动机的引线，记录三相绕组是Y形接法还是△形接法。
薇赫兹的拆解流程与注意事项
嘿呀！今天咱们就来聊聊薇赫兹的拆解流程与注意事项！
首先呢，第一步，你得准备好工具呀！像是螺丝刀、钳子啥的，可别少了呀！这工具要是不全，那可就麻烦啦！
接下来，第二步，一定要仔细观察薇赫兹的结构哇！弄清楚各个部件的位置和连接方式呢。
哎呀呀，这一步可千万不能马虎，要不然弄错了，后面可就不好办啦！
然后到第三步，小心谨慎地开始拆解外壳呀。
注意啦，别用太大的力气，弄坏了可就糟糕啦！
第四步呢，把内部的零件轻轻取出来，要记住它们的位置和顺序哟！
第五步，在拆解的过程中，要随时注意有没有电线或者其他的连接物，别给弄断啦！
第六步，对于一些比较复杂的结构，要做好标记，方便后面组装呀！
第七步，拆解下来的零件要摆放整齐，不然等会儿找都找不到哇！
第八步，要是遇到拆不下来的部件，别硬来呀，先研究研究是咋回事！
第九步，保持耐心，别着急，着急容易出错呢！
第十步，在整个拆解过程中，要注意安全哇，别伤着自己啦！
哎呀呀，这就是薇赫兹的拆解流程和一些注意事项啦！大家一定要记住哟，这样才能顺利完成拆解工作呀！。

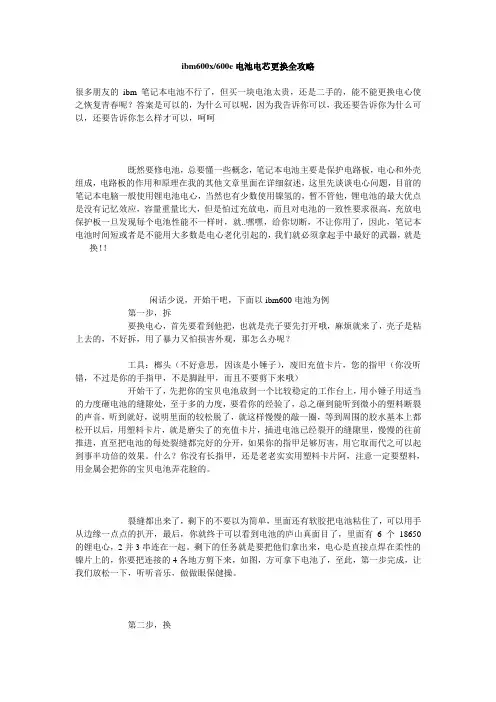

ibm600x/600e电池电芯更换全攻略很多朋友的ibm笔记本电池不行了，但买一块电池太贵，还是二手的，能不能更换电心使之恢复青春呢？答案是可以的，为什么可以呢，因为我告诉你可以，我还要告诉你为什么可以，还要告诉你怎么样才可以，呵呵既然要修电池，总要懂一些概念，笔记本电池主要是保护电路板，电心和外壳组成，电路板的作用和原理在我的其他文章里面在详细叙述，这里先谈谈电心问题，目前的笔记本电脑一般使用锂电池电心，当然也有少数使用镍氢的，暂不管他，锂电池的最大优点是没有记忆效应，容量重量比大，但是怕过充放电，而且对电池的一致性要求很高，充放电保护板一旦发现每个电池性能不一样时，就..嘿嘿，给你切断，不让你用了，因此，笔记本电池时间短或者是不能用大多数是电心老化引起的，我们就必须拿起手中最好的武器，就是-----换！！闲话少说，开始干吧，下面以ibm600电池为例第一步，拆要换电心，首先要看到他把，也就是壳子要先打开哦，麻烦就来了，壳子是粘上去的，不好拆，用了暴力又怕损害外观，那怎么办呢？工具：榔头（不好意思，因该是小锤子），废旧充值卡片，您的指甲（你没听错，不过是你的手指甲，不是脚趾甲，而且不要剪下来哦）开始干了，先把你的宝贝电池放到一个比较稳定的工作台上，用小锤子用适当的力度砸电池的缝隙处，至于多的力度，要看你的经验了，总之砸到能听到微小的塑料断裂的声音，听到就好，说明里面的较松脱了，就这样慢慢的敲一圈，等到周围的胶水基本上都松开以后，用塑料卡片，就是磨尖了的充值卡片，插进电池已经裂开的缝隙里，慢慢的往前推进，直至把电池的每处裂缝都完好的分开，如果你的指甲足够厉害，用它取而代之可以起到事半功倍的效果。
什么？你没有长指甲，还是老老实实用塑料卡片阿，注意一定要塑料，用金属会把你的宝贝电池弄花脸的。
裂缝都出来了，剩下的不要以为简单，里面还有软胶把电池粘住了，可以用手从边缘一点点的扒开，最后，你就终于可以看到电池的庐山真面目了，里面有6个18650的锂电心，2并3串连在一起。
顶驱拆装程序及注意事项一、顶驱的拆卸过程1．系统回到初始位置1）拆下吊环并将倾斜油缸及IBOP油缸活塞杆缩回缸体内，固定好倾斜油缸。
2）回转头调整到正向初始位置。
3）司钻台各个开关回到初始位置。
2．系统断电1）司钻台【转速设定】手轮回零，【旋转方向】开关扳到“停止”位（逆变器停止工作，顶驱装置停止运行），司钻台恢复到初始位置。
2）将电气柜【系统总起】开关扳到“关”（系统给整流器停机信号，然后延时断开主空开，系统停机）。
3）关闭监控计算机。
4）待主空开断电后，关闭PLC电源，然后关闭UPS，关闭空调。
5）分断液压站电源开关，分断PLC/MCC柜380V输入开关。
6）分断辅助变压器进线电源开关。
3．拆电控房连接电缆1）停止给电控房供电。
2）拆电控房进线电缆。
3）拆电控房出线电缆及信号线并盖好各个接头的护帽。
4）拆电控房接地线。
4．拆液压站电缆和液压管线1）系统泄压。
2）拆各连接电缆并盖好护帽。
3）拔掉液压管线快换接头并盖好护帽或是包扎好。
5．拆与本体、司钻台的各连接电缆以及液压管线1）拆司钻台手动信号线（X1）、司钻台通讯线（X200）和司钻台电源线（X101）并盖好各个插头的护帽。
2）拆顶驱主电缆、辅助电缆和液压管线并盖好各个接头的护帽。
3）断开地面电缆与垂直电缆的接头并盖好护帽。
4）如果是长途搬家，需要到二层台处拆主电缆和液压管线并盖好各个接头的护帽。
6．收拾好拆下来的所有电缆、信号线及液压管线，关闭并锁好电控房和液压站所有门窗。
7．拆卸顶驱本体及导轨1）将吊环取下，将背钳上提，装入倒数第二个销孔或是拆掉导向环；拆掉平衡液缸的液压管线，固定好平衡液缸和管线。
2）下放顶驱至导轨最后一节，将本体固定销装入并插入锁销。
打开反扭矩固定装置，上提顶驱，将最后一节导轨的销子取出，上提顶驱至一定高度，将本体运移架放在钻台，缓慢下放顶驱至运移架，安装好上下两颗固定销及锁销。
3）用50吨吊车直接将本体及运移架吊下钻台或用吊车与游车配合通过滑道将本体及运移架移下钻台。
