第七章 自动变速器基本检查与试验(1)

汽车应用技术《自动变速器》教案第一章：自动变速器概述1.1 课程目标让学生了解自动变速器的基本概念和作用。

让学生掌握自动变速器的主要组成部分及其功能。

1.2 教学内容自动变速器的定义和作用自动变速器的主要组成部分（如液力变矩器、行星齿轮组、控制阀等）自动变速器的工作原理1.3 教学方法采用讲授法，讲解自动变速器的基本概念和作用。

采用直观演示法，展示自动变速器的组成部分和结构。

1.4 教学评估进行课堂问答，检查学生对自动变速器基本概念的理解。

布置课后作业，让学生绘制自动变速器的组成部分示意图。

第二章：液力变矩器2.1 课程目标让学生了解液力变矩器的基本原理和结构。

让学生掌握液力变矩器的工作过程及其控制。

2.2 教学内容液力变矩器的定义和作用液力变矩器的基本结构（如涡轮、泵轮、导轮等）液力变矩器的工作原理和控制方法2.3 教学方法采用讲授法，讲解液力变矩器的基本原理和结构。

采用直观演示法，展示液力变矩器的工作过程。

2.4 教学评估进行课堂问答，检查学生对液力变矩器的基本原理的理解。

布置课后作业，让学生绘制液力变矩器的结构示意图。

第三章：行星齿轮组3.1 课程目标让学生了解行星齿轮组的基本原理和结构。

让学生掌握行星齿轮组的工作过程及其控制。

3.2 教学内容行星齿轮组的定义和作用行星齿轮组的基本结构（如太阳轮、行星轮、内齿轮等）行星齿轮组的工作原理和控制方法3.3 教学方法采用讲授法，讲解行星齿轮组的基本原理和结构。

采用直观演示法，展示行星齿轮组的工作过程。

3.4 教学评估进行课堂问答，检查学生对行星齿轮组的基本原理的理解。

布置课后作业，让学生绘制行星齿轮组的结构示意图。

第四章：控制阀4.1 课程目标让学生了解控制阀的基本原理和结构。

让学生掌握控制阀的工作过程及其控制。

4.2 教学内容控制阀的定义和作用控制阀的基本结构（如阀体、阀门、弹簧等）控制阀的工作原理和控制方法4.3 教学方法采用讲授法，讲解控制阀的基本原理和结构。

教学设计：自动变速器教案第一章：自动变速器概述1.1 自动变速器的发展历程1.2 自动变速器的优点1.3 自动变速器的组成和工作原理1.4 自动变速器的主要类型及应用第二章：液力变矩器2.1 液力变矩器的结构与工作原理2.2 液力变矩器的性能参数2.3 液力变矩器的维护与检修2.4 液力变矩器在使用过程中应注意的问题第三章：行星齿轮机构3.1 行星齿轮机构的结构与工作原理3.2 行星齿轮机构的性能参数3.3 行星齿轮机构的维护与检修3.4 行星齿轮机构在使用过程中应注意的问题第四章：液压控制系统4.1 液压控制系统的组成与工作原理4.2 液压控制系统的性能参数4.3 液压控制系统的维护与检修4.4 液压控制系统在使用过程中应注意的问题第五章：电子控制系统5.1 电子控制系统的组成与工作原理5.2 电子控制系统的性能参数5.3 电子控制系统的维护与检修5.4 电子控制系统在使用过程中应注意的问题第六章：自动变速器故障诊断与排除6.1 自动变速器常见故障现象与原因6.2 自动变速器故障诊断方法6.3 自动变速器故障排除步骤与技巧6.4 典型自动变速器故障案例分析第七章：自动变速器零件的检修与更换7.1 自动变速器零件的检查与评估7.2 自动变速器零件的检修方法7.3 自动变速器零件的更换步骤7.4 常见自动变速器零件的检修与更换案例第八章：自动变速器油液与冷却系统8.1 自动变速器油液的类型与性能要求8.2 自动变速器油液的更换与检查8.3 自动变速器冷却系统的作用与结构8.4 自动变速器冷却系统的维护与检修第九章：自动变速器与车辆性能的关系9.1 自动变速器对车辆动力性的影响9.2 自动变速器对车辆经济性的影响9.3 自动变速器对车辆稳定性的影响9.4 自动变速器与车辆驾驶性能的优化第十章：自动变速器技术的未来发展10.1 自动变速器技术的发展趋势10.2 先进自动变速器技术的应用10.3 自动变速器技术在新能源汽车中的应用10.4 自动变速器技术在智能交通领域的展望第十一章：自动变速器故障诊断与排除实践11.1 自动变速器故障诊断工具与设备11.2 自动变速器故障诊断与排除流程11.3 自动变速器故障诊断案例分析11.4 自动变速器故障排除实践技巧第十二章：自动变速器零件检修与更换操作12.1 自动变速器零件检修工具与方法12.2 自动变速器主要零件的更换步骤12.3 自动变速器零件检修与更换实践案例12.4 自动变速器零件检修与更换的安全注意事项第十三章：自动变速器油液与冷却系统维护13.1 自动变速器油液的类型与性能检测13.2 自动变速器油液更换与检查操作13.3 自动变速器冷却系统的结构与功能13.4 自动变速器冷却系统的维护与检修实践第十四章：自动变速器与车辆性能优化14.1 自动变速器对车辆动力性的影响分析14.2 自动变速器对车辆经济性的影响评估14.3 自动变速器对车辆稳定性的影响研究14.4 自动变速器性能优化技术与应用第十五章：自动变速器技术未来发展趋势15.1 自动变速器技术发展趋势分析15.2 先进自动变速器技术在新能源汽车中的应用前景15.3 自动变速器技术在智能交通领域的创新展望15.4 自动变速器技术发展的挑战与机遇重点和难点解析本文主要介绍了自动变速器的基本概念、结构原理、故障诊断与排除、零件检修与更换、油液与冷却系统维护、与车辆性能的关系以及未来发展趋势。

授课主要内容或板书设计课堂教学安排教学过程教学主要内容和步骤回顾并引入引导提问式PPT展示教师结合图片讲解学生分组找出各部分元件一、引入新课讨论: 电动车是怎样控制整个车子的路况的？玩玩具赛车时, 你们是怎样控制它的呢？二、教授新课1.自动变速器电子控制部分的基本组成电子控制系统由传感器、执行器及电子控制单元等组成。

传感器部分主要包括节气门位置传感器、车速传感器、发动机转速传感器、输入轴转速传感器、冷却水温传感器、ATF油温传感器、空挡起动开关、强制降档开关、制动灯开关、模式选择开关、OD开关等。

执行器部分主要包括各种电磁阀和故障指示灯等ECU主要完成换挡控制、锁止离合器控制、油温控制、故障诊断和失效保护等功能。

利用PPT, 在观察中思考之间的区别自动变速器的基本工作原理电子控制单元根据传感器检测所得节气门开度、车速、油温等运转参数, 以及各种控制开关送来的当前状态信号, 经运算比较和分析后按设定的程序, 向各个执行器发出指令, 以操纵阀板总成中各种控制阀的工作, 从而最终实现对自动变速器的控制。

对于液控自动变速器, 自动换挡主要是取决于节气门油压和速控油压, 也就是发动机负荷和车速的情况。

对于电控自动变速器, 与上述类型类似, 就是主要取决于发动机负荷和车速, 只不过是采用节气门位置传感器和车速传感器来感知发动机负荷和车速的情况, 并将这两个信号发送给自动变速器ECU, ECU根据存储器中的换挡程序决定升档或者降挡, 然后再给换挡电磁阀发出控制信号, 换至相应档位。

自动变速器的换挡等控制还要取决于冷却水温、ATF油温等信号。

如果水温、油温过低, 自动变速器不会升挡。

如果自动变速器在工作过程中, 满足了锁住离合器的工作情况, 自动变速器ECU就会给锁止离合器电磁阀（TCC——一般称为3#电磁阀）通电, 切换油路使锁止离合器工作。

在换挡过程中, 为了防止换挡冲击, 自动变速器还会通过4#电磁阀控制换挡油路。

简述自动变速器基本检查内容及方法自动变速器是现代汽车中常见的一种变速器类型，其作用是根据车辆的行驶状况和驾驶者的需求，自动调整传动比，实现车辆的高效运行。

然而，由于长时间的使用和磨损，自动变速器可能会出现一些故障。

为了确保汽车的正常运行和安全性，定期对自动变速器进行基本检查是非常重要的。

进行自动变速器的外观检查。

检查变速器外壳是否有裂纹或漏油现象，确保外部密封性良好。

同时，检查变速器连接部分的螺栓是否松动，确保连接紧固可靠。

此外，还需要检查变速器油面是否在正常范围内，避免因油量不足而导致变速器故障。

接下来，进行自动变速器的内部检查。

首先，拆卸变速器油底壳，检查底壳内的沉淀物和金属颗粒，若有异常情况，则需要进一步检查变速器内部零部件的磨损程度。

其次，检查液力变矩器的工作状态，确保其正常工作。

此外，还可以检查变速器的油泵和油嘴，确保其工作正常，避免因润滑不良而引起故障。

在检查过程中，还需要关注变速器的操作系统。

通过连接诊断仪器，可以检查变速器的控制单元是否正常工作，是否有故障码出现。

同时，还可以检查变速器的传感器和电磁阀等部件，确保其正常工作，避免因电子控制系统故障而引起变速器失效。

还需要进行变速器的路试检查。

在道路上进行试驾，检查变速器的换挡是否平顺，换挡时是否有异响或抖动现象。

同时，还需要检查行车中的油温和油压是否在正常范围内，确保变速器的正常工作。

在进行自动变速器的基本检查时，需要注意以下几点。

首先，确保检查过程中的安全性，避免发生意外。

其次，根据汽车制造商的要求和维修手册的指导，进行检查和维护。

最后，及时记录检查结果和发现的问题，为后续的维修和故障排除提供参考依据。

自动变速器的基本检查包括外观检查、内部检查、操作系统检查和路试检查。

通过定期进行基本检查，可以及时发现和解决变速器的故障，确保汽车的正常运行和驾驶安全。

同时，也可以延长变速器的使用寿命，提高汽车的经济性和可靠性。

因此，对于每一位汽车车主来说，掌握自动变速器的基本检查方法是非常重要的。

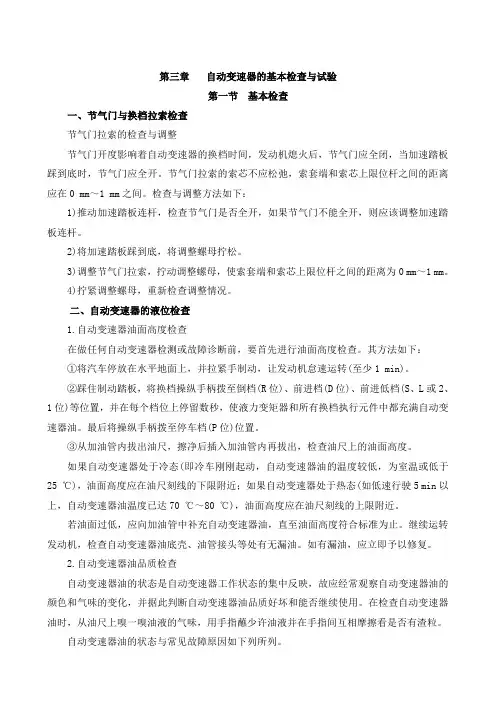

第三章自动变速器的基本检查与试验第一节基本检查一、节气门与换档拉索检查节气门拉索的检查与调整节气门开度影响着自动变速器的换档时间，发动机熄火后，节气门应全闭，当加速踏板踩到底时，节气门应全开。

节气门拉索的索芯不应松弛，索套端和索芯上限位杆之间的距离应在0 mm～1 mm之间。

检查与调整方法如下：1)推动加速踏板连杆，检查节气门是否全开，如果节气门不能全开，则应该调整加速踏板连杆。

2)将加速踏板踩到底，将调整螺母拧松。

3)调整节气门拉索，拧动调整螺母，使索套端和索芯上限位杆之间的距离为0 mm～1 mm。

4)拧紧调整螺母，重新检查调整情况。

二、自动变速器的液位检查1.自动变速器油面高度检查在做任何自动变速器检测或故障诊断前，要首先进行油面高度检查。

其方法如下：①将汽车停放在水平地面上，并拉紧手制动，让发动机怠速运转(至少1 min)。

②踩住制动踏板，将换档操纵手柄拨至倒档(R位)、前进档(D位)、前进低档(S、L或2、1位)等位置，并在每个档位上停留数秒，使液力变矩器和所有换档执行元件中都充满自动变速器油。

最后将操纵手柄拨至停车档(P位)位置。

③从加油管内拔出油尺，擦净后插入加油管内再拔出，检查油尺上的油面高度。

如果自动变速器处于冷态(即冷车刚刚起动，自动变速器油的温度较低，为室温或低于25 ℃)，油面高度应在油尺刻线的下限附近；如果自动变速器处于热态(如低速行驶5 min以上，自动变速器油温度已达70 ℃～80 ℃)，油面高度应在油尺刻线的上限附近。

若油面过低，应向加油管中补充自动变速器油，直至油面高度符合标准为止。

继续运转发动机，检查自动变速器油底壳、油管接头等处有无漏油。

如有漏油，应立即予以修复。

2.自动变速器油品质检查自动变速器油的状态是自动变速器工作状态的集中反映，故应经常观察自动变速器油的颜色和气味的变化，并据此判断自动变速器油品质好坏和能否继续使用。

在检查自动变速器油时，从油尺上嗅一嗅油液的气味，用手指蘸少许油液并在手指间互相摩擦看是否有渣粒。

自动变速器基本检查和性能测试对于有故障的自动变速器应先进行性能检验，以确认其故障范围，为进一步的分解修理提供依据。

修前检测是从诊断故障和确定修理部位出发，在车上作必要的检查或测试。

自动变速器在修理完毕后，也应进行全面的性能检查，修后检查是为了鉴定修理质量，检验自动变速器的各项性能指标是否达到标准要求。

（一）自动变速器的基本检查自动变速器的油位不当，油质不佳、联动机构调节不当以及发动机怠速不正常，是引起自动变速器产生故障的最常见原因。

通常把对这些部件的检查与重新调整，叫做自动变速器的基本检查。

无论具体故障是什么，这种基本检查总是要进行，而且也是首先进行的。

基本检查和调整项目包括：油面检查、油质检查、液压控制系统漏油检查、油门拉索检查和调整、换挡杆位置检查和调整、空挡起动开关和怠速检查。

1、油面检查在对变速器进行检查前或故障诊断前，首先要对变速器油面高度进行检查，一般在车辆行驶1万公里后检查油液面。

变速器与差速器有一公用的油池，其间是相通的。

在拉出油尺之前，应将护罩及手柄上的脏东西都擦干净。

把选挡手柄放在P位或N位（空挡），将发动机在怠速时至少运转一分钟，汽车必须停放在水平路面上，这样才能确保在差速器和变速器之间的油面高度正常、稳定。

检查应在油液正常工作温度（50~90）℃，时进行。

自动变速器油面检查的具体方法是：（1）将汽车停放在水平地面上，并拉紧手制动。

（2）让发动机怠速运转一分钟以上。

（3）踩住制动踏板，将操纵手柄拨至倒挡（P）、前进挡（D）、前进低挡（S、L或2、1）等位置，并在每个挡位上停留几秒钟，使液力变矩器和所有换挡执行元件中都充满液压油。

最后将操纵手柄拨至停车挡（P）位置。

（4）从加油管内拔出自动变速器油尺，将擦干净的油尺全部插入加油管后再拔出，检查油尺上的油面高度。

液压油油面高度的标准是：如果自动变速器处于冷态（即冷车刚刚起动，液压油的温度较低，为室温或低于25℃时），液压油油面高度应在油尺刻线的下限附近；如果自动变速器处于热态（如低速行驶5min以上，液压油温度已达70℃～80℃），油面高度应在油尺刻线的上限附近（图1）。
