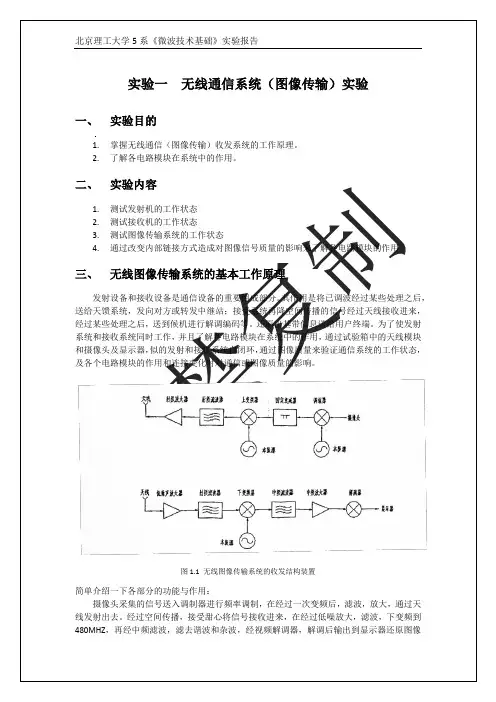

微波技术基础第一次实验

微波技术实验报告一、实验目的1.了解微波技术的基本原理；2.掌握微波技术的实验操作方法；3.学习使用微波仪器对电磁波进行测量和分析。

二、实验器材与材料1.微波台；2.微波发射源；3.微波接收天线；4.微波功率计；5.微波衰减器；6.信号发生器；7.示波器。

三、实验原理微波技术是指在频率范围为3x10^9Hz至3x10^11Hz的电磁波中进行的技术应用。

在实验中，我们将使用微波发射源和接收天线来产生和接收微波信号，使用微波功率计来测量微波的功率，同时利用微波衰减器来调整微波的功率级别。

信号发生器用于产生不同频率的信号，并通过示波器来观察和记录波形。

四、实验步骤与结果1.首先接通微波台的电源，并调节微波发射源的频率和功率级别；2.将接收天线与发射源对准，调整天线角度，使得信号强度最大；3.使用微波功率计测量微波的功率，并记录结果；4.调整微波衰减器的衰减值，观察微波发射源输出功率的变化，并记录衰减值和功率值的对应关系；5.使用信号发生器产生不同频率的信号，并通过示波器观察和记录波形。

实验结果如下：1.频率为2.4GHz时，微波发射源的功率为6dBm；2.衰减值为20dB时，微波功率为0dBm；3.衰减值为30dB时，微波功率为-10dBm；4.信号发生器产生的频率为2.5GHz时，示波器上显示的波形为正弦波。

五、实验分析与讨论实验结果表明，微波功率与衰减值存在线性关系，当衰减值增大时，微波功率随之减小。

这是因为微波衰减器通过在传输线中引入衰减器元件，使微波信号的幅度减小。

当信号发生器产生的频率与微波发射源的频率接近时，示波器上观察到的波形为正弦波，说明微波信号正常传输。

六、实验结论通过本次实验，我们了解了微波技术的基本原理，掌握了微波技术的实验操作方法，并学会了使用微波仪器对电磁波进行测量和分析。

实验结果验证了微波功率与衰减值的线性关系，同时观察到了信号发生器产生的频率与微波发射源频率接近时的正弦波形。

微波技术实验报告北邮一、实验目的本实验旨在使学生熟悉微波技术的基本理论，掌握微波器件的测量方法，并通过实际操作加深对微波信号传输、调制和解调等过程的理解。

通过实验，学生能够培养分析问题和解决问题的能力，为将来在微波通信领域的工作打下坚实的基础。

二、实验原理微波技术是利用波长在1毫米至1米之间的电磁波进行信息传输的技术。

微波具有较高的频率和较短的波长，因此能够实现高速数据传输。

在实验中，我们主要研究微波信号的产生、传输、调制和解调等基本过程。

三、实验设备1. 微波信号发生器：用于产生稳定的微波信号。

2. 微波传输线：用于传输微波信号。

3. 微波调制器：用于对微波信号进行调制，实现信号的传输。

4. 微波解调器：用于将调制后的信号还原为原始信号。

5. 微波测量仪器：包括功率计、频率计等，用于测量微波信号的参数。

四、实验内容1. 微波信号的产生与测量：通过微波信号发生器产生微波信号，并使用频率计测量信号的频率。

2. 微波信号的传输：利用微波传输线将信号从一个点传输到另一个点，并观察信号的衰减情况。

3. 微波信号的调制与解调：使用调制器对微波信号进行调制，然后通过解调器将调制后的信号还原。

4. 微波信号的传输特性分析：分析不同条件下微波信号的传输特性，如衰减、反射、折射等。

五、实验步骤1. 打开微波信号发生器，设置合适的频率和功率。

2. 将微波信号发生器的输出端连接到微波传输线的输入端。

3. 测量传输线上的信号强度，并记录数据。

4. 将调制器连接到传输线的输出端，对信号进行调制。

5. 将调制后的信号通过解调器还原，并测量解调后的信号参数。

6. 分析信号在不同传输条件下的特性，如衰减系数、反射率等。

六、实验结果通过本次实验，我们成功地产生了稳定的微波信号，并测量了其频率和功率。

在传输过程中，我们观察到了信号的衰减现象，并记录了不同传输条件下的信号强度。

通过调制和解调过程，我们验证了微波信号的可调制性和可解调性。

微波技术基础实验一本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March华中科技大学《微波技术基础》实验报告实验名称：矢量网络分析仪的使用及传输线的测量院（系）：电子信息与通信学院专业班级：姓名：学号：一、实验目的1、学习矢量网络分析仪的基本工作原理；2、初步掌握AV36580矢量网络分析仪的操作使用方法；3、掌握使用矢量网络分析仪测量微带传输线不同工作状态下的S参数；4、通过测量认知1/4波长传输线阻抗变换特性二、实验内容1. 矢量网络分析仪操作实验初步运用矢量网络分析仪AV36580，熟悉各按键功能和使用方法以RF带通滤波器模块为例，学会使用矢量网络分析仪AV36580测量微波电路的S 参数。

2. 微带传输线测量实验使用网络分析仪观察和测量微带传输线的特性参数。

测量1/4波长传输线在不同负载情况下的频率、输入阻抗、驻波比、反射系数。

观察1/4波长传输线的阻抗变换特性。

三、系统简图四、步骤简述实验一：矢量网络分析仪操作实验步骤一按【复位】调用误差校准后的系统状态步骤二选择测量参数设置频率范围：按【起始】【600】【M/μ】：设置起始频率600 MHz。

按【终止】【1800】【M/μ】：设置终止频率1800 MHz。

设置源功率：按鼠标点击菜单栏的激励，在下拉菜单功率，设置矢网合成源的功率大小，单位是dBm。

将功率电平设置为-10dBm。

步骤三连接待测件测量S参数①按照装置图连接待测器件；②测量待测器件的S参数：按【测量】选择正向传输测量S21。

按【光标】调出可移动光标，光标位置的读数位于屏幕右上角。

按【格式】[相位]：测量待测器件插入相位响应，即S21的相位。

按【格式】[对数幅度]：选择对数dB形式测量S21的幅值。

按【搜索】［最小值］：测量待测器件的正向插入损耗，读出此时光标的读数，为待测器件的最小正向插入损耗。

微波实验报告微波实验报告引言：微波是一种电磁波，波长在1mm到1m之间，频率范围为300MHz到300GHz。

微波在通信、雷达、医学、食品加热等领域有着广泛的应用。

本实验旨在通过实际操作和观察，了解微波的特性和应用。

实验一：微波传播特性实验目的：观察微波在不同介质中的传播特性。

实验器材：微波发生器、微波接收器、不同介质样品（如玻璃、木头、金属等）。

实验步骤：1. 将微波发生器和接收器连接好，并设置合适的频率和功率。

2. 将不同介质样品放置在微波传播路径上，观察微波的传播情况。

实验结果：观察到微波在不同介质中的传播情况不同。

在玻璃中，微波能够较好地传播，而在金属中，微波会被完全反射或吸收。

实验二：微波反射和折射实验目的：观察微波在不同介质间的反射和折射现象。

实验器材：微波发生器、微波接收器、反射板、折射板。

实验步骤：1. 将微波发生器和接收器连接好，并设置合适的频率和功率。

2. 将反射板放置在微波传播路径上，观察微波的反射情况。

3. 将折射板放置在微波传播路径上，观察微波的折射情况。

实验结果：观察到微波在反射板上会发生反射，反射角等于入射角。

在折射板上，微波会发生折射，根据折射定律，入射角和折射角之间存在一定的关系。

实验三：微波干涉实验目的：观察微波的干涉现象。

实验器材：微波发生器、微波接收器、干涉板。

实验步骤：1. 将微波发生器和接收器连接好，并设置合适的频率和功率。

2. 将干涉板放置在微波传播路径上，观察微波的干涉情况。

实验结果：观察到微波在干涉板上会出现明暗相间的干涉条纹。

根据干涉现象的特点，可以推测微波是一种具有波动性质的电磁波。

实验四：微波加热实验目的：观察微波对物体的加热效果。

实验器材：微波发生器、微波接收器、食物样品。

实验步骤：1. 将微波发生器和接收器连接好，并设置合适的频率和功率。

2. 将食物样品放置在微波传播路径上，观察微波对食物的加热效果。

实验结果：观察到微波对食物样品有较好的加热效果，食物在微波的作用下能够迅速加热。

微波技术基础实验报告一、实验目的1.掌握微波信号的基本特性和参数的测量方法；2.了解微波器件的性能指标和测试方法；3.加深对微波传输线和网络理论的理解和实践。

二、实验设备和原理实验设备：微波信号源、功率计、波导固有模发生器、波间仪、反射器等。

实验原理：微波技术是指在高频范围内进行电磁波的传输、控制和处理的一套技术体系，其频率范围通常为0.3GHz至300GHz。

微波技术具有频率高、信息容量大和传输距离远等优点，广泛应用于通信、雷达、航空航天等领域。

三、实验步骤和内容1.根据实验要求，搭建实验电路；2.测量微波信号源输出功率，通过功率计测量微波信号源输出功率；3.测量波导波导的传输特性，通过波间仪测量微波信号通过波导时的传输特性；4.测量波导器件的特性，通过波间仪测量波导器件的特性；5.测量波导管中的固有模，通过固有模发生器和反射器测量波导管中的固有模。

四、实验结果和数据分析1.根据实验条件，测量到微波信号源输出功率为10dBm；2.根据测量结果，绘制出波导波导的传输特性曲线，分析其传输性能；3.根据实验条件，测量到波导器件的插入损耗为3dB；4.根据实验条件和测量数据，计算出波导管中的固有模的频率范围和衰减值，并进行数据分析。

五、实验结论1.微波信号源输出功率为10dBm；2.波导波导的传输特性曲线显示了其良好的传输性能；3.波导器件的插入损耗为3dB，插入损耗越小，器件性能越好；4.波导管中的固有模的频率范围为0.3GHz至3GHz，衰减值为-10dB。

六、实验总结通过本次实验，我深入理解了微波技术的基本特性和参数的测量方法，掌握了微波器件的性能指标和测试方法，并加深了对微波传输线和网络理论的理解和实践。

通过实验数据的测量和分析，我对微波技术的应用和性能有了更深入的认识，实验收获颇丰。

微波技术实验报告 Prepared on 22 November 2020微波技术实验指导书目录实验一微波测量仪器认识及功率测量实验目的（1）熟悉基本微波测量仪器；（2）了解各种常用微波元器件；（3）学会功率的测量。

实验内容一、基本微波测量仪器微波测量技术是通信系统测试的重要分支，也是射频工程中必备的测试技术。

它主要包括微波信号特性测量和微波网络参数测量。

微波信号特性参量主要包括：微波信号的频率与波长、电平与功率、波形与频谱等。

微波网络参数包括反射参量（如反射系数、驻波比）和传输参量（如[S]参数）。

测量的方法有：点频测量、扫频测量和时域测量三大类。

所谓点频测量是信号只能工作在单一频点逐一进行测量；扫频测量是在较宽的频带内测得被测量的频响特性，如加上自动网络分析仪，则可实现微波参数的自动测量与分析；时域测量是利用超高速脉冲发生器、采样示波器、时域自动网络分析仪等在时域进行测量，从而得到瞬态电磁特性。

图1-1 是典型的微波测量系统。

它由微波信号源、隔离器或衰减器、定向耦合器、波长/频率计、测量线、终端负载、选频放大器及小功率计等组成。

图 1-1 微波测量系统二、常用微波元器件简介微波元器件的种类很多，下面主要介绍实验室里常见的几种元器件：（1）检波器（2）E-T接头（3）H-T接头（4）双T接头（5）波导弯曲（6）波导开关（7）可变短路器（8）匹配负载（9）吸收式衰减器（10）定向耦合器（11）隔离器三、功率测量在终端处接上微波小功率计探头，调整衰减器，观察微波功率计指示并作相应记录。

微波元器件的认识螺钉调配器E-T分支与匹配双T波导扭转匹配负载波导扭转实验总结：在实验中我们认识了各种的微波元器件，让我们更好的理解课本上的知识，更是为了以后的实验做了准备。

实验二测量线的调整与晶体检波器校准实验目的（1）学会微波测量线的调整；（2）学会校准晶体检波器特性的方法；（3）学会测量微波波导波长和信号源频率。

.微波技术基础实验指导书郭伟陈柯编华中科技大学电信系前言与更早时期定位在波导与场论相比，现代微波工程中占支配地位的内容是分布电路分析。

当今大多数微波工程师从事平面结构元件和集成电路设计，无需直接求助于电磁场分析。

当今微波工程师所使用的基本工具是微波CAD（计算机辅助设计）软件和网络分析仪，而微波技术的教学必须对此给出回应，把重点转移到网络分析、平面电路和元器件以及有源电路设计方面。

微波技术仍总离不开电磁学（许多较为复杂的CAD软件包要使用严格的电磁场理论求解），而学生仍将从揭示事物的本质中受益（诸如波导模式和通过小孔耦合），但是把重点改变到微波电路分析和设计上这一点是不容置疑的。

微波与射频（RF）技术已蔓延到了各个方面。

在商业等领域，更是如此，其现代应用包括蜂窝电话、个人通信系统、无线局域数据网、车载毫米波防撞雷达、用于广播和电视的直播卫星、全球定位系统（GPS）、射频识别标识（identification tagging）、超宽频带无线通信和雷达系统以及微波环境遥感系统。

防卫系统继续大量地依靠微波技术用于无源和有源测向、通信以及武器操控系统。

这样的业务发展态势意味着，在可预见的将来，在射频和微波工程方面不存在缺少挑战性的课题；同时对于工程师们，显然需要领悟微波技术的基本原理，同样需要把这些知识应用于实际感兴趣问题的创造能力。

本微波技术基础教学实验的设置，就是为了使学生通过实验更多地获得有关微波器件的基本构成、工作原理、模拟分析、测试仪器和测量技能方面的理性和感性认识，真正掌握时域和频域、传输线、微波电路等基本的概念，并学会使用重要的微波测试仪器。

实验一矢量网络分析仪的使用及传输线的测量一实验目的1．学习矢量网络分析仪的基本工作原理；2．初步掌握AV3620矢量网络分析仪的操作使用方法；3．掌握使用矢量网络分析仪测量微带传输线不同工作状态下的S参数；4．通过测量认知1/4波长传输线阻抗变换特性。

微波技术基础实验报告实验一矢量网络分析仪的使用及传输线的测量班级：学号：姓名：华中科技大学电子信息与通信工程学院一实验目的学习矢量网络分析仪的基本工作原理；初步掌握AV365380矢量网络分析仪的操作使用方法；掌握使用矢量网络分析仪测量微带传输线不同工作状态下的S参数；通过测量认知1/4波长传输线阻抗变换特性。

二实验内容矢量网络分析仪操作实验A．初步运用矢量网络分析仪AV36580，熟悉各按键功能和使用方法B．以RF带通滤波器模块为例，学会使用矢量网络分析仪AV36580测量微波电路的S参数。

微带传输线测量实验A．使用网络分析仪观察和测量微带传输线的特性参数。

B．测量1/4波长传输线在开路、短路、匹配负载情况下的频率、输入阻抗、驻波比、反射系数。

C．观察1/4波长传输线的阻抗变换特性。

三系统简图矢量网络分析仪操作实验通过使用矢量网络分析仪AV36580测试RF带通滤波器的散射参数（S11、S12、S21、S22）来熟悉矢量网络分析仪的基本操作。

微带传输线测量实验通过使用矢量网络分析仪AV36580测量微带传输线的端接不同负载时的S 参数来了解微波传输线的工作特性。

连接图如图1-10所示，将网络分析仪的1端口接到微带传输线模块的输入端口，另一端口在实验时将接不同的负载。

四实验步骤矢量网络分析仪操作实验步骤一调用误差校准后的系统状态步骤二选择测量频率与功率参数（起始频率600 MHz、终止频率1800 MHz、功率电平设置为-10dBm）步骤三连接待测件并测量其S参数步骤四设置显示方式步骤五设置光标的使用微带传输线测量实验步骤一调用误差校准后的系统状态步骤二选择测量频率与功率参数（起始频率100 MHz、终止频率400 MHz、功率电平设置为-25dBm）步骤三连接待测件并测量其S参数1．按照装置图将微带传输线模块连接到网络分析仪上；2．将传输线模块接开路负载（找老师要或另一端空载），此时，传输线终端呈开路。

实验一 短路线、开路线、匹配负载S 参量的测量一、实验目的1、通过对短路线、开路线的S 参量S 11的测量，了解传输线开路、短路的特性。

2、通过对匹配负载的S 参量S 11及S 21的测量，了解微带线的特性。

二、实验原理S 参量网络参量有多种，如阻抗参量[Z]，导纳参量[Y]，散射参量[S]等。

微波频段通常采用[S]参量，因为它不仅容易测量，而且通过计算可以转换成其他参量，例如[Y]、[Z]，电压驻波比及反射损耗等。

一个二端口微波元件用二端口网络来表示，如图1-1所示。

图中，a 1,a 2分别为网络端口“１”和端口“２”的向内的入射波；ｂ1，ｂ2分别为端口“１”和端口“2”向外的反射波。

对于线性网络，可用线性代数方程表示。

b 1=S 11a 1+S 12a 2 (1-1)b 2=S 21a 1+S 22a 2写成矩阵形式：⎥⎥⎦⎤⎢⎢⎣⎡⎥⎥⎦⎤⎢⎢⎣⎡=⎥⎥⎦⎤⎢⎢⎣⎡a a S S S S b b 212212211121 (1-2)式中S 11，S 12，S 21，S 22组成[S]参量，它们的物理意义分别为S 11=11a b 02=a “2”端口外接匹配负载时，“1”端口的反射系数S 21=12a b 02=a “2”端口外接匹配负载时，“1”端口至“2”端口的传输系数S 12=21a b 01=a “1”端口外接匹配负载时，“2”端口至“1”端口的传输系数S 22=22a b 01=a “2”端口外接匹配负载时，“1”端口的反射系数对于多端口网络，[S]参量可按上述方法同样定义，对于互易二端口网络，S12=S21,则仅有三个独立参量。

三、实验仪器及装置图1模组编号：RF2KM1-1A (OPTN/SHORT/THRU CAL KIT)2模组内容：代号名称说明适用频率范围主要特性MOD-1A OPEN 开路传输线50-500MHz Ruturn Loss≥-1db MOD-1B SHORT 短路传输线50-500MHz Ruturn Loss≥-1db MOD-1C THRU 50Ω微带线50-500MHz Ruturn Loss≥-15dbIntretion Loss≥-0.5db4 PC机一台，BNC连接线若干四、实验结果（一）开路线（MOD-1A）的S11测量（二）短路线（MOD-1B）的S11测量（三）匹配负载（MOD-1C）的S11及S22的测量注：在测试过程中，DOD-1A,MOD-1B 的S 11范围为0±5db ，MOD-1C 的S 11≤-8db ，S 21=0±2db实验二 定向耦合器特性的测量一、实验目的1、通过对MOD-5A ：叉路型定向耦合器的方向性，隔离度的测量，了解叉路型定向耦合器的特性。

微波技术基础实验指导书实验一微波测量系统的了解与使用实验性质：验证性实验级别：选做开课单位：信息与通信工程学院学时：2学时一、实验目的：1．了解微波测量线系统的组成，认识各种微波器件。

2．学会测量设备的使用。

二、实验器材：1．3厘米固态信号源2．隔离器3．可变衰减器4．测量线5．选频放大器6．各种微波器件三、实验内容：1．了解微波测试系统2．学习使用测量线四、基本原理：图1。

1 微波测试系统组成1．信号源信号源是为电子测量提供符合一定技术要求的电信号的设备，微波信号源是对各种相应测量设备或其它电子设备提供微波信号。

常用微波信号源可分为：简易信号发生器、功率信号发生器、标准信号发生器和扫频信号发生器。

本实验采用DH1121A型3cm固态信号源。

2．选频放大器当信号源加有1000Hz左右的方波调幅时，用得最多的检波放大指示方案是“选频放大器”法。

它是将检波输出的方波经选频放大器选出1000Hz基波进行高倍数放大，然后再整为直流，用直流电表指示。

它具有极高的灵敏度和极低的噪声电平。

表头一般具有等刻度及分贝刻度。

要求有良好的接地和屏蔽。

选频放大器也叫测量放大器。

3．测量线3厘米波导测量线由开槽波导、不调谐探头和滑架组成。

开槽波导中的场由不调谐探头取样，探头的移动靠滑架上的传动装置，探头的输出送到显示装置，就可以显示沿波导轴线的电磁场的变化信息。

4．可变衰减器为了固定传输系统内传输功率的功率电平，传输系统内必须接入衰减器，对微波产生一定的衰减，衰减量固定不变的称为固定衰减器，可在一定范围内调节的称为可变衰减器。

衰减器有吸收衰减器、截止衰减器和极化衰减器三种型式。

实验中采用的吸收式衰减器，是利用置入其中的吸收片所引起的通过波的损耗而得到衰减的。

一般可调吸收式衰减器的衰减量可在0到30-50分贝之间连续调节，其相应的衰减量可在调节机构的度盘上读出（直读式），或者从所附的校正曲线上查得。

五、实验步骤：1．了解微波测试系统1．1观看如图装置的的微波测试系统。

实验要求一、预习要求：实验前必须充分预习，完成指定的预习任务。

1.认真阅读实验指导书，分析、掌握实验电路的工作原理，并进行必要的计算。

2.复习实验中所用各仪器的使用方法及注意事项。

3.熟悉实验任务，完成各实验“预习要求”中指定的内容，写好预习报告。

二、实验要求：1.使用仪器前必须了解其性能、操作方法及注意事项，在使用时应严格遵守。

2.实验时应注意观察，若发现有破坏性异常现象(例如有元件冒烟、发烫或有异味)应立即关断电源，保持现场，报告指导教师。

找出原因、排除故障后，经指导教师同意再继续实验。

3.在进行微波测试时，终端尽量不要开口，以防止微波能量泄露。

4.实验过程中应仔细观察实验现象，认真纪录实验结果(数据、波形、现象)。

所纪录的实验结果经指导教师审阅签字后再拆除实验线路。

5.实验结束后，必须关断电源，并将仪器、设备、工具等按规定整理。

6.实验后每个同学必须按要求独立完成实验报告并按时上交。

实验一、微波传输线频率和波长的测量一、实验目的1．学会使用基本微波器件。

2．了解微波振荡源的基本工作特性和微波的传输特性。

3．学习利用吸收式测量频率和波长的方法；4．掌握用测量线来测量波长和频率的方法。

二、实验原理1．微波的传输特性为了避免导线辐射损耗和趋肤效应等的影响，采用标准矩形波导管为微波型。

波传输线，并用TE10波导管具有三种工作状态：①当终端接“匹配负载”时，反射波不存在，波导中呈行波状态；②当终端接“短路片”、开路或接纯电抗性负载时，终端全反射，波导中呈纯驻波状态；③一般情况下，终端是部分反射，波导中传输的既不是行波，也不是纯驻波，而是呈行驻波状态。

2．微波频率的测量用吸收式频率计PX16(直读式)，测量范围8.2GHZ-12.4GHZ，误差≤±0.3%，当传输线中相当一部分功率进入频率计谐振腔内，而另一部分从耦合元件处反射回去。

当调节频率计，使其自身空腔的固有频率与微波信号频率相同时产生谐振，用选频放大器测量，信号源须用内方波，重复频率为1KHZ 左右，谐振时可从选放上观察到信号幅度明显减少，以减幅最大位置为判断频率测量值的论据。

微波实验实验报告姓名：杜文涛班级：05116班学号：050489班内序号：08指导老师：徐林娟实验四微带功分器一、实验目的：1）掌握微波网络的S参数；2）熟悉微带功分器的工作原理及其特点；3）掌握微带功分器的设计与仿真。

二、实验原理：功分器是一种功率分配元件，它是将输入功率分成相等或不相等的几路功率，当然也可以将几路功率合成，而成为功率合成元件。

在电路中常用到微带功分器。

下图是二路功分器的原理图。

图中输入线的阻抗为Z0，两路分支线的特性阻抗分别为Z02 和Z03，线长为λg/4，λg/4 为中心频率时的带内波长。

图中R2 和R3 为负载阻抗，R为隔离电阻。

对功分器的要求是：两输入口2 和3 的功率按一定比例分配，并且两口之间互相隔离，当2，3 口接匹配负载时，1 口无反射。

下面根据上述要求，确定Z02, Z03,R2,R3 及R 的计算式。

设2 口，3 口的输出功率分别为P2，P3，对应的电压为V2，V3。

根据对功分器的要求,则有P3=k2P2|V3|2/R3=k2|V2|2/R2式中k 为比例系数。

为了使在正常工作时，隔离电阻R 上不流过电流，则应V3=V2于是得R2=k2R3若取R2=kZ0则R3=Z0/k因为分支线为λg/4，故在1 入口处的输入阻抗为：Z in2=Z022/R2Z in3=Z032/R3为使1 口无反射,则两分支线在1 处的总输入阻抗应等于引出线的Z0,即Y0=1/Z0= R2 /Z022 +R3 /Z032若电路无损耗,则|V1|2/ Z in3 =k2|V1|2 /Z in2式中V1 为1 口处的电压所以Z02 = k2 Z03Z03 =Z0[(1+ k2)/k3]0.5Z02=Z0[(1+ k2)k]0.5下面确定隔离电阻R 的计算式。

跨接在端口2，3 间的电阻R，是为了得到2，3 口之间互相隔离的作用。

当信号1 口输入，2,3 口接负载电阻R2 ,R3 时，2,3 两口等电位，故电阻R 没有电流流过，相当于R 不起作用；而当2 口或3口的外接负载不等于R2 或R3 时，负载有反射，这时为使2,3 端口彼此隔离，R 必有确定的值，经计算R= Z0(1+ k2)/k 图中两路带线之间的距离不宜过大,一般取2~3 带条宽度,这样可使跨接在两带线之间电阻的寄生效应尽量小.为了匹配需要在引出线Z0与2，3端口之间各加一段λg/4阻抗变换段。

实验一微波测量基础知识实验报告一、实验目的1.掌握微波测量的基本知识和实验方法；2.学习使用微波测量仪器进行实验测量；3.理解微波信号的传输、衰减和反射特性。

二、实验仪器1.微波发射器2.微波接收器3.微波衰减器4.微波定向耦合器5.微波功率表6.射频信号发生器7.微波频率计三、实验原理1.微波信号的产生：通过射频信号发生器产生微波信号。

2.微波衰减实验：通过微波衰减器来调节微波信号的功率，测量不同衰减设置下微波功率表的读数，从而了解衰减器的功率测量特性。

3.微波定向耦合器实验：通过微波定向耦合器，将微波信号分为一定比例的前向和反射波，测量两者的功率比值，了解其分配特性。

4.微波传输和反射实验：通过改变接收器和发射器之间的距离，测量不同距离下接收信号的功率，了解微波信号的传输和反射特性。

四、实验步骤1.将实验仪器连接好，并进行校准和调试。

2.使用射频信号发生器产生微波信号，设置频率和功率。

3.通过微波衰减器调节微波信号的功率，测量不同衰减设置下微波功率表的读数。

4.使用微波定向耦合器将微波信号分为前向和反射波，并分别测量两者的功率。

5.改变接收器和发射器之间的距离，测量不同距离下接收信号的功率。

五、数据记录与分析1.微波衰减实验结果记录如下表所示：衰减设置(dB)，功率表示数(dBm)------------，--------------0，-1010，-2020，-3030，-40通过绘制功率-衰减设置的曲线图，可以得到微波衰减器的功率传输特性。

2.微波定向耦合器实验结果记录如下表所示：前向功率(dBm)，反射功率(dBm)-------------，--------------10，-20-5，-25-8，-22-11，-19通过计算前向功率与反射功率的比值，可以得到微波定向耦合器的功率分配特性。

3.微波传输和反射实验结果记录如下表所示：距离(cm) ，接收功率(dBm)---------，-------------10，-2020，-3030，-4040，-50通过绘制功率-距离的曲线图，可以了解微波信号的传输和反射特性。
