微波技术基础实验指导书讲解

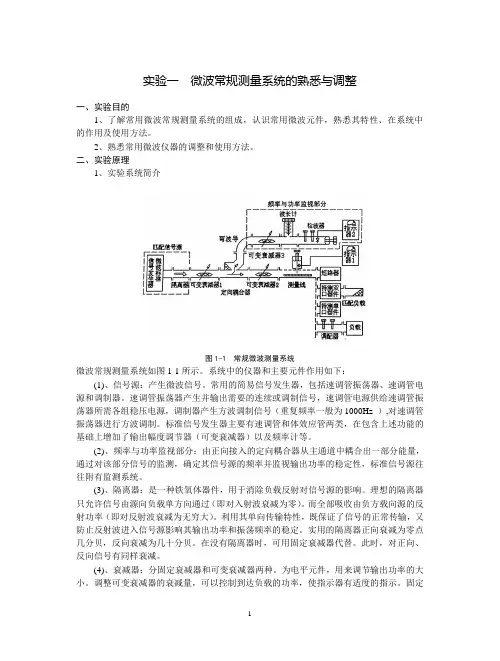

实验一微波常规测量系统的熟悉与调整一、实验目的1、了解常用微波常规测量系统的组成，认识常用微波元件，熟悉其特性、在系统中的作用及使用方法。

2、熟悉常用微波仪器的调整和使用方法。

二、实验原理1、实验系统简介图1-1 常规微波测量系统微波常规测量系统如图1-1所示。

系统中的仪器和主要元件作用如下：(1)、信号源：产生微波信号。

常用的简易信号发生器，包括速调管振荡器、速调管电源和调制器。

速调管振荡器产生并输出需要的连续或调制信号，速调管电源供给速调管振荡器所需各组稳压电源，调制器产生方波调制信号（重复频率一般为1000Hz ）,对速调管振荡器进行方波调制。

标准信号发生器主要有速调管和体效应管两类，在包含上述功能的基础上增加了输出幅度调节器（可变衰减器）以及频率计等。

(2)、频率与功率监视部分：由正向接入的定向耦合器从主通道中耦合出一部分能量，通过对该部分信号的监测，确定其信号源的频率并监视输出功率的稳定性，标准信号源往往附有监测系统。

(3)、隔离器：是一种铁氧体器件，用于消除负载反射对信号源的影响。

理想的隔离器只允许信号由源向负载单方向通过（即对入射波衰减为零）。

而全部吸收由负方载向源的反射功率（即对反射波衰减为无穷大）。

利用其单向传输特性，既保证了信号的正常传输，又防止反射波进入信号源影响其输出功率和振荡频率的稳定。

实用的隔离器正向衰减为零点几分贝，反向衰减为几十分贝。

在没有隔离器时，可用固定衰减器代替。

此时，对正向、反向信号有同样衰减。

(4)、衰减器：分固定衰减器和可变衰减器两种。

为电平元件，用来调节输出功率的大小。

调整可变衰减器的衰减量，可以控制到达负载的功率，使指示器有适度的指示。

固定衰减器也可以用定向耦合器代替。

(5)、测量线：用来测量负载在传输线上造成的驻波分布，确定驻波系数、驻波最小点位置和波导波长等，以便计算各种待测参数。

(6)、指示器：指示检波电流的大小，对连续波信号、常用微安表、光点检流计等指示器。

微波技术实验指导书微波技术实验指导书实验一微波测量系统的了解与使用实验性质：验证性实验级别：选做开课单位：信息与通信工程学院学时：2学时一、实验目的：1．了解微波测量线系统的组成，认识各种微波器件。

2．学会测量设备的使用。

二、实验器材：1．3厘米固态信号源2．隔离器3．可变衰减器4．测量线5．选频放大器6．各种微波器件三、实验内容：1．了解微波测试系统2. 学习使用测量线四、基本原理：图1.1 微波测试系统组成1．信号源信号源是为电子测量提供符合一定技术要求的电信号的设备，微波信号源是对各种相应测量设备或其它电子设备提供微波信号。

常用微波信号源可分为：简易信号发生器、功率信号发生器、标准信号发生器和扫频信号发生器。

本实验采用DH1121A型3cm固态信号源。

2．选频放大器当信号源加有1000Hz左右的方波调幅时，用得最多的检波放大指示方案是“选频放大器”法。

它是将检波输出的方波经选频放大器选出1000Hz基波进行高倍数放大，然后再整为直流，用直流电表指示。

它具有极高的灵敏度和极低的噪声电平。

表头一般具有等刻度及分贝刻度。

要求有良好的接地和屏蔽。

选频放大器也叫测量放大器。

3．测量线3厘米波导测量线由开槽波导、不调谐探头和滑架组成。

开槽波导中的场由不调谐探头取样，探头的移动靠滑架上的传动装置，探头的输出送到显示装置，就可以显示沿波导轴线的电磁场的变化信息。

4．可变衰减器为了固定传输系统内传输功率的功率电平，传输系统内必须接入衰减器，对微波产生一定的衰减，衰减量固定不变的称为固定衰减器，可在一定范围内调节的称为可变衰减器。

衰减器有吸收衰减器、截止衰减器和极化衰减器三种型式。

实验中采用的吸收式衰减器，是利用置入其中的吸收片所引起的通过波的损耗而得到衰减的。

一般可调吸收式衰减器的衰减量可在0到30-50分贝之间连续调节，其相应的衰减量可在调节机构的度盘上读出（直读式），或者从所附的校正曲线上查得。

五、实验步骤：1．了解微波测试系统1．1观看如图装置的的微波测试系统。

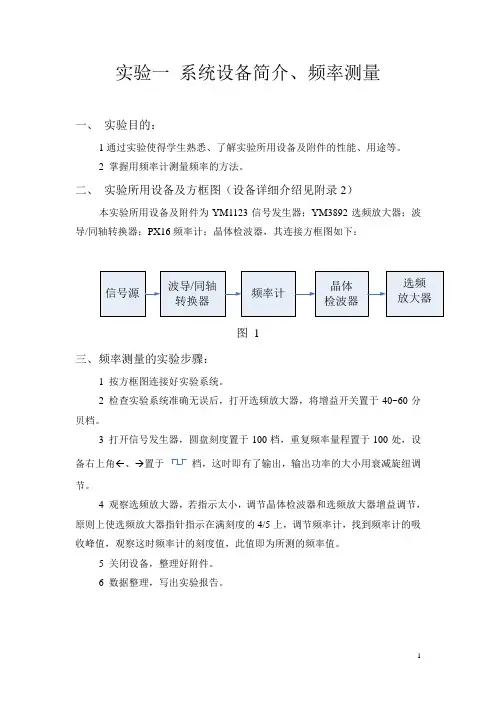

实验一 系统设备简介、频率测量一、 实验目的：1通过实验使得学生熟悉、了解实验所用设备及附件的性能、用途等。

2 掌握用频率计测量频率的方法。

二、 实验所用设备及方框图（设备详细介绍见附录2）本实验所用设备及附件为YM1123信号发生器；YM3892选频放大器；波导/同轴转换器；PX16频率计；晶体检波器，其连接方框图如下：图 1三、频率测量的实验步骤：1按方框图连接好实验系统。

2 检查实验系统准确无误后，打开选频放大器，将增益开关置于40~60分贝档。

3 打开信号发生器，圆盘刻度置于100档，重复频率量程置于100处，设备右上角←、→置于档，这时即有了输出，输出功率的大小用衰减旋纽调节。

4 观察选频放大器，若指示太小，调节晶体检波器和选频放大器增益调节，原则上使选频放大器指针指示在满刻度的4/5上，调节频率计，找到频率计的吸收峰值，观察这时频率计的刻度值，此值即为所测的频率值。

5 关闭设备，整理好附件。

6 数据整理，写出实验报告。

实验二 波导波长的测量一、 实验目的1 掌握使用“中值法”测量最小值的方法。

2 掌握波导波长的测量方法。

3 熟练掌握微波成套设备的使用。

二、 实验原理波导波长是用驻波测量线进行测量的，驻波测量线可测出波导中心电场纵轴的分布情况，在矩形波导中：g λ=（1）其中c λ为截止波长，0λ为自由空间波长。

'''2222(()/2g D D D λ==+cλ=对截止波长：m=1,n=0; 2c a λ=我们知道相邻两个电场的最小点（或最大点）间的距离为半个波长。

如图所示：EE 121221E图 2测量波导波长时，利用测量线决定相邻两个电场的最小点（或最大点），就可以计算出波导波长g λ。

测量波导波长时，由于电场的最小值的变化比最大值尖锐，因此往往采用测量两个电场最小值的位置来计算，即：212()g D D λ=- （2）为了测量电场最小值的位置，常常采用中值读数法，具体方法为在最小值附近找出极小值，例如找到'1D 和''1D 来确定1D 的位置，找到''2D 和'2D 来确定2D 的位置，公式为 '''111()/2D D D =+ （3）'''222()/2D D D =+ （4） 三、 实验原理框图图 3四、 实验步骤：1 按方框图连接设备极其附件。

微波技术基础实验报告所在学院：专业班级：学生姓名：学生学号：指导教师：2016年5月13日实验一微波测量系统的了解与使用实验性质：验证性实验级别：必做开课单位：学时：2学时一、实验目的：1．了解微波测量线系统的组成，认识各种微波器件。

2．学会测量设备的使用。

二、实验器材：1．3厘米固态信号源2．隔离器3．可变衰减器4．测量线5．选频放大器6．各种微波器件三、实验内容：1．了解微波测试系统2．学习使用测量线四、基本原理：图1。

1 微波测试系统组成1．信号源信号源是为电子测量提供符合一定技术要求的电信号的设备，微波信号源是对各种相应测量设备或其它电子设备提供微波信号。

常用微波信号源可分为：简易信号发生器、功率信号发生器、标准信号发生器和扫频信号发生器。

本实验采用DH1121A型3cm固态信号源。

2．选频放大器当信号源加有1000Hz左右的方波调幅时，用得最多的检波放大指示方案是“选频放大器”法。

它是将检波输出的方波经选频放大器选出1000Hz基波进行高倍数放大，然后再整为直流，用直流电表指示。

它具有极高的灵敏度和极低的噪声电平。

表头一般具有等刻度及分贝刻度。

要求有良好的接地和屏蔽。

选频放大器也叫测量放大器。

3．测量线3厘米波导测量线由开槽波导、不调谐探头和滑架组成。

开槽波导中的场由不调谐探头取样，探头的移动靠滑架上的传动装置，探头的输出送到显示装置，就可以显示沿波导轴线的电磁场的变化信息。

4．可变衰减器为了固定传输系统内传输功率的功率电平，传输系统内必须接入衰减器，对微波产生一定的衰减，衰减量固定不变的称为固定衰减器，可在一定范围内调节的称为可变衰减器。

衰减器有吸收衰减器、截止衰减器和极化衰减器三种型式。

实验中采用的吸收式衰减器，是利用置入其中的吸收片所引起的通过波的损耗而得到衰减的。

一般可调吸收式衰减器的衰减量可在0到30-50分贝之间连续调节，其相应的衰减量可在调节机构的度盘上读出（直读式），或者从所附的校正曲线上查得。

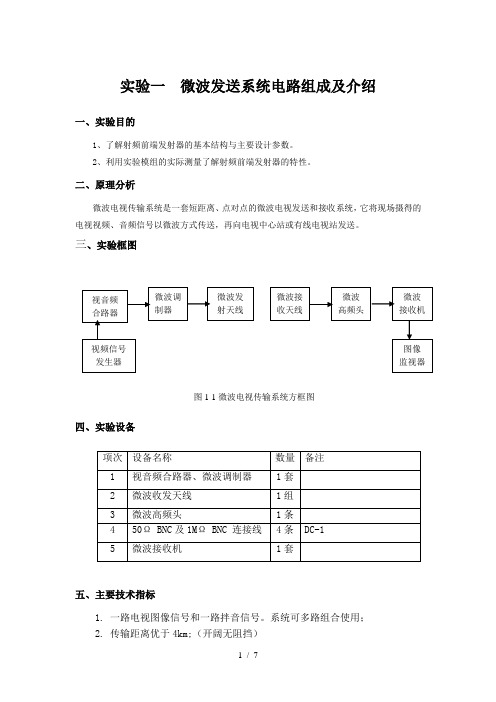

实验一 微波发送系统电路组成及介绍一、实验目的1、了解射频前端发射器的基本结构与主要设计参数。

2、利用实验模组的实际测量了解射频前端发射器的特性。

二、原理分析微波电视传输系统是一套短距离、点对点的微波电视发送和接收系统，它将现场摄得的电视视频、音频信号以微波方式传送，再向电视中心站或有线电视站发送。

三、实验框图四、实验设备五、主要技术指标1. 一路电视图像信号和一路拌音信号。

系统可多路组合使用；2. 传输距离优于4km;（开阔无阻挡）图1-1微波电视传输系统方框图3. 工作频率S波段（2.1-2.7GHz），频率点可由用户选定；4. 发射机输出功率≥100mW;10 ;5. 频率稳定度：5×67. 视频输入/输出电平：1V(75Ω);8．视频调制方式：FM9. 音频输入/输出电平：2.2V(p-p) (600Ω不平衡)；10．音频调制方式：FM-FM11．频带宽度：27MHz12. 微分增益：≤±3%;13. 微分相位：≤±2°;14. 工作电源：发射机：+12V一体化电池可充电电池连续工作10小时以上；六、实验步骤和方法⑴如图所示，接好视频信号发生器和微波调制器的发射支路，如有可能测量微波发射频谱特性。

⑵将接收支路连接好，在图像监视器上应能看到较大的调频雪花噪声颗粒。

⑶对接受机进行调谐，选择频道，首先调出图像信号，然后对伴音信号进行调谐，是伴音信号清晰悦耳。

⑷如图所示，按微波数字信号传输系统方框图进行连接，发射端接上数字信号发生器，接受端接上示波器观察接收数字信号波形。

七、实验预习要求1、预习放大器、滤波器、混频器和功率放大器的原理的理论知识。

2、预习放大器、滤波器、混频器和功率放大器的设计原理。

八、实验报告要求1、画出实验系统的连接方框图并叙述实验原理。

2、调谐不同的频段，观察输出端实验现象。

3、写出实验的心得体会。

实验二 微波接收系统电路组成及介绍一、实验目的1、了解射频前端发射器的基本结构与主要设计参数。

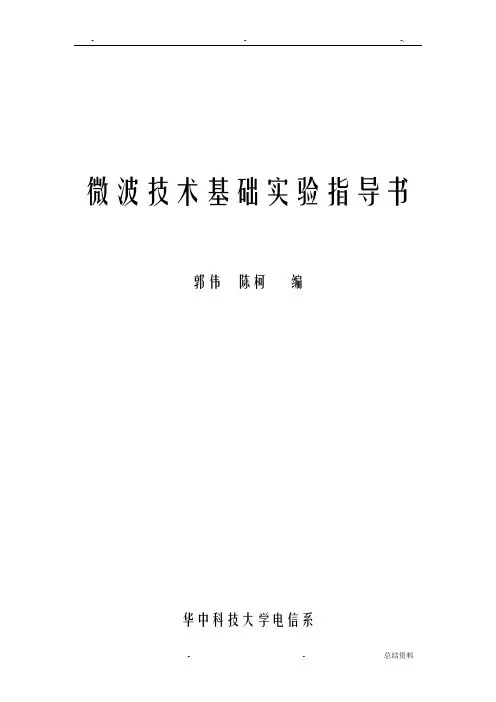

- - -. 微波技术基础实验指导书郭伟陈柯编华中科技大学电信系前言与更早时期定位在波导与场论相比，现代微波工程中占支配地位的内容是分布电路分析。

当今大多数微波工程师从事平面结构元件和集成电路设计，无需直接求助于电磁场分析。

当今微波工程师所使用的基本工具是微波CAD（计算机辅助设计）软件和网络分析仪，而微波技术的教学必须对此给出回应，把重点转移到网络分析、平面电路和元器件以及有源电路设计方面。

微波技术仍总离不开电磁学（许多较为复杂的CAD软件包要使用严格的电磁场理论求解），而学生仍将从揭示事物的本质中受益（诸如波导模式和通过小孔耦合），但是把重点改变到微波电路分析和设计上这一点是不容置疑的。

微波与射频（RF）技术已蔓延到了各个方面。

在商业等领域，更是如此，其现代应用包括蜂窝、个人通信系统、无线局域数据网、车载毫米波防撞雷达、用于广播和电视的直播卫星、全球定位系统（GPS）、射频识别标识（identification tagging）、超宽频带无线通信和雷达系统以及微波环境遥感系统。

防卫系统继续大量地依靠微波技术用于无源和有源测向、通信以及武器操控系统。

这样的业务发展态势意味着，在可预见的将来，在射频和微波工程方面不存在缺少挑战性的课题；同时对于工程师们，显然需要领悟微波技术的基本原理，同样需要把这些知识应用于实际感兴趣问题的创造能力。

本微波技术基础教学实验的设置，就是为了使学生通过实验更多地获得有关微波器件的基本构成、工作原理、模拟分析、测试仪器和测量技能方面的理性和感性认识，真正掌握时域和频域、传输线、微波电路等基本的概念，并学会使用重要的微波测试仪器。

实验一矢量网络分析仪的使用及传输线的测量一实验目的1．学习矢量网络分析仪的基本工作原理；2．初步掌握AV3620矢量网络分析仪的操作使用方法；3．掌握使用矢量网络分析仪测量微带传输线不同工作状态下的S参数；4．通过测量认知1/4波长传输线阻抗变换特性。

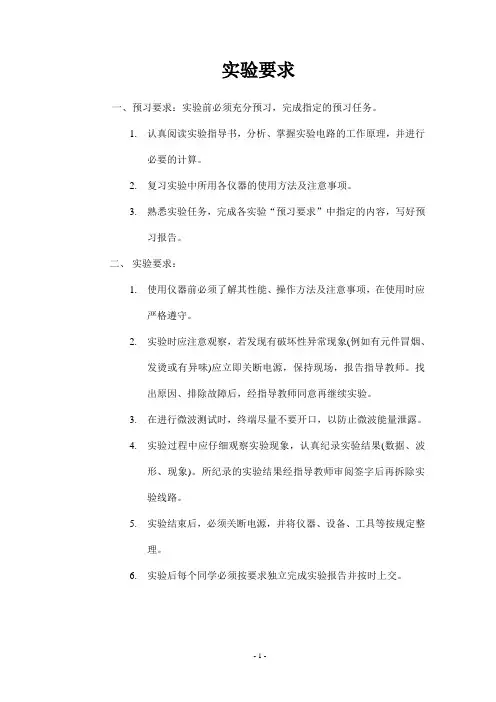

微波技术实验指导书1实验要求一、预习要求：实验前必须充分预习，完成指定的预习任务。

1.认真阅读实验指导书，分析、掌握实验电路的工作原理，并进行必要的计算。

2.复习实验中所用各仪器的使用方法及注意事项。

3.熟悉实验任务，完成各实验“预习要求”中指定的内容，写好预习报告。

二、实验要求：1.使用仪器前必须了解其性能、操作方法及注意事项，在使用时应严格遵守。

2.实验时应注意观察，若发现有破坏性异常现象(例如有元件冒烟、发烫或有异味)应立即关断电源，保持现场，报告指导教师。

找出原因、排除故障后，经指导教师同意再继续实验。

3.在进行微波测试时，终端尽量不要开口，以防止微波能量泄露。

4.实验过程中应仔细观察实验现象，认真纪录实验结果(数据、波形、现象)。

所纪录的实验结果经指导教师审阅签字后再拆除实验线路。

5.实验结束后，必须关断电源，并将仪器、设备、工具等按规定整理。

6.实验后每个同学必须按要求独立完成实验报告并按时上交。

实验一、微波传输线频率和波长的测量一、实验目的1．学会使用基本微波器件。

2．了解微波振荡源的基本工作特性和微波的传输特性。

3．学习利用吸收式测量频率和波长的方法；4．掌握用测量线来测量波长和频率的方法。

二、实验原理1．微波的传输特性为了避免导线辐射损耗和趋肤效应等的影响，采用标准矩形波导管为微波传输线，并用TE10波型。

波导管具有三种工作状态：①当终端接“匹配负载”时，反射波不存在，波导中呈行波状态；②当终端接“短路片”、开路或接纯电抗性负载时，终端全反射，波导中呈纯驻波状态；③一般情况下，终端是部分反射，波导中传输的既不是行波，也不是纯驻波，而是呈行驻波状态。

2．微波频率的测量用吸收式频率计PX16(直读式)，测量范围8.2GHZ-12.4GHZ，误差≤±0.3%，当传输线中相当一部分功率进入频率计谐振腔内，而另一部分从耦合元件处反射回去。

当调节频率计，使其自身空腔的固有频率与微波信号频率相同时产生谐振，用选频放大器测量，信号源须用内方波，重复频率为1KHZ 左右，谐振时可从选放上观察到信号幅度明显减少，以减幅最大位置为判断频率测量值的论据。

微波技术基础实验指导书实验一微波测量系统的了解与使用实验性质：验证性实验级别：选做开课单位：信息与通信工程学院学时：2学时一、实验目的：1．了解微波测量线系统的组成，认识各种微波器件。

2．学会测量设备的使用。

二、实验器材：1．3厘米固态信号源2．隔离器3．可变衰减器4．测量线5．选频放大器6．各种微波器件三、实验内容：1．了解微波测试系统2．学习使用测量线四、基本原理：图1。

1 微波测试系统组成1．信号源信号源是为电子测量提供符合一定技术要求的电信号的设备，微波信号源是对各种相应测量设备或其它电子设备提供微波信号。

常用微波信号源可分为：简易信号发生器、功率信号发生器、标准信号发生器和扫频信号发生器。

本实验采用DH1121A型3cm固态信号源。

2．选频放大器当信号源加有1000Hz左右的方波调幅时，用得最多的检波放大指示方案是“选频放大器”法。

它是将检波输出的方波经选频放大器选出1000Hz基波进行高倍数放大，然后再整为直流，用直流电表指示。

它具有极高的灵敏度和极低的噪声电平。

表头一般具有等刻度及分贝刻度。

要求有良好的接地和屏蔽。

选频放大器也叫测量放大器。

3．测量线3厘米波导测量线由开槽波导、不调谐探头和滑架组成。

开槽波导中的场由不调谐探头取样，探头的移动靠滑架上的传动装置，探头的输出送到显示装置，就可以显示沿波导轴线的电磁场的变化信息。

4．可变衰减器为了固定传输系统内传输功率的功率电平，传输系统内必须接入衰减器，对微波产生一定的衰减，衰减量固定不变的称为固定衰减器，可在一定范围内调节的称为可变衰减器。

衰减器有吸收衰减器、截止衰减器和极化衰减器三种型式。

实验中采用的吸收式衰减器，是利用置入其中的吸收片所引起的通过波的损耗而得到衰减的。

一般可调吸收式衰减器的衰减量可在0到30-50分贝之间连续调节，其相应的衰减量可在调节机构的度盘上读出（直读式），或者从所附的校正曲线上查得。

五、实验步骤：1．了解微波测试系统1．1观看如图装置的的微波测试系统。

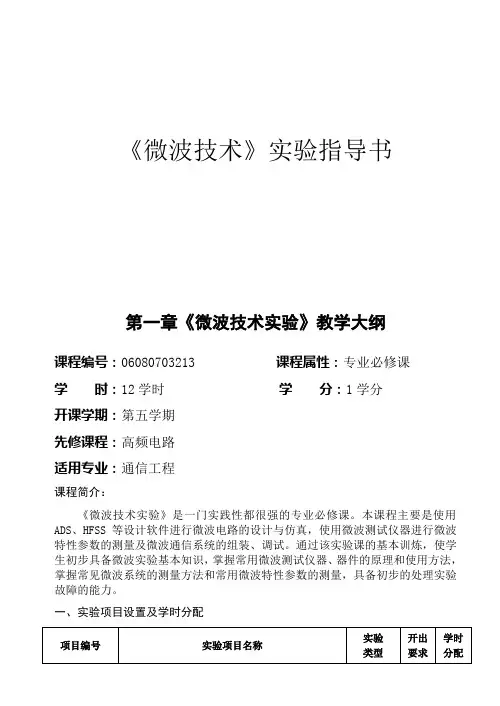

《微波技术》实验指导书第一章《微波技术实验》教学大纲课程编号：06080703213 课程属性：专业必修课学时：12学时学分：1学分开课学期：第五学期先修课程：高频电路适用专业：通信工程课程简介：《微波技术实验》是一门实践性都很强的专业必修课。

本课程主要是使用ADS、HFSS等设计软件进行微波电路的设计与仿真，使用微波测试仪器进行微波特性参数的测量及微波通信系统的组装、调试。

通过该实验课的基本训炼，使学生初步具备微波实验基本知识，掌握常用微波测试仪器、器件的原理和使用方法，掌握常见微波系统的测量方法和常用微波特性参数的测量，具备初步的处理实验故障的能力。

一、实验项目设置及学时分配二、实验内容及教学要求实验项目1：标量网络分析仪的构成及电压驻波比的测试1、教学内容（1）标量网络分析仪的构成原理。

（2）频谱仪的基本操作。

（3）电压驻波比、回波损耗等概念。

（4）使用标量网络分析仪进行电压驻波比测试方法。

2、教学目标（1）掌握频谱仪校准、信号跟踪源参数的设置过程。

（2）掌握使用标量网络分析仪进行电压驻波比测试方法。

（3）掌握插损校准与端口损耗校准的方法。

实验项目2：微波定向耦合器的原理与测试1、教学内容（1）定向耦合器的每个端口的含义。

（2）耦合度、隔离度的定义。

（3）定向耦合器的分类与基本原理。

（4）耦合度、隔离度、驻波比的测试方法。

2、教学目标（1）掌握耦合度、隔离度的概念。

（2）了解定向耦合器的分类与基本原理。

（3）掌握耦合度、隔离度、驻波比的测试原理。

实验项目3：用ADS软件设计阻抗匹配网络1、教学内容阻抗匹配网络的设计原理。

（1）/4（2）并联单端短路微带线匹配网络的设计原理。

（3）并联单端开路微带线匹配网络的设计原理。

（4）ADS软件的基本操作方法。

（5）使用ADS软件进行阻抗匹配网络设计。

2、教学目标（1）了解ADS的基本操作。

（2）理解阻抗匹配网路的设计原理。

（3）熟练掌握使用ADS设计阻抗匹配网路。

实验要求一、预习要求：实验前必须充分预习，完成指定的预习任务。

1.认真阅读实验指导书，分析、掌握实验电路的工作原理，并进行必要的计算。

2.复习实验中所用各仪器的使用方法及注意事项。

3.熟悉实验任务，完成各实验“预习要求”中指定的内容，写好预习报告。

二、实验要求：1.使用仪器前必须了解其性能、操作方法及注意事项，在使用时应严格遵守。

2.实验时应注意观察，若发现有破坏性异常现象(例如有元件冒烟、发烫或有异味)应立即关断电源，保持现场，报告指导教师。

找出原因、排除故障后，经指导教师同意再继续实验。

3.在进行微波测试时，终端尽量不要开口，以防止微波能量泄露。

4.实验过程中应仔细观察实验现象，认真纪录实验结果(数据、波形、现象)。

所纪录的实验结果经指导教师审阅签字后再拆除实验线路。

5.实验结束后，必须关断电源，并将仪器、设备、工具等按规定整理。

6.实验后每个同学必须按要求独立完成实验报告并按时上交。

实验一、微波传输线频率和波长的测量一、实验目的1．学会使用基本微波器件。

2．了解微波振荡源的基本工作特性和微波的传输特性。

3．学习利用吸收式测量频率和波长的方法；4．掌握用测量线来测量波长和频率的方法。

二、实验原理1．微波的传输特性为了避免导线辐射损耗和趋肤效应等的影响，采用标准矩形波导管为微波型。

波传输线，并用TE10波导管具有三种工作状态：①当终端接“匹配负载”时，反射波不存在，波导中呈行波状态；②当终端接“短路片”、开路或接纯电抗性负载时，终端全反射，波导中呈纯驻波状态；③一般情况下，终端是部分反射，波导中传输的既不是行波，也不是纯驻波，而是呈行驻波状态。

2．微波频率的测量用吸收式频率计PX16(直读式)，测量范围8.2GHZ-12.4GHZ，误差≤±0.3%，当传输线中相当一部分功率进入频率计谐振腔内，而另一部分从耦合元件处反射回去。

当调节频率计，使其自身空腔的固有频率与微波信号频率相同时产生谐振，用选频放大器测量，信号源须用内方波，重复频率为1KHZ 左右，谐振时可从选放上观察到信号幅度明显减少，以减幅最大位置为判断频率测量值的论据。

实验一 微波基础计算器与MWO 软件熟悉一、 实验目的1. 掌握传输线（长线）基本理论；2. 熟练掌握Smith 圆图的工作原理；3. 熟练使用微波技术基础计算器计算单枝节线匹配。

4. 熟悉MWO 软件界面和基本操作。

二、 实验原理微波技术基础计算器是以微波计算为基础的进行专业计算的工具。

实现了微波技术基础理论中长线（传输线）理论、Smith 圆图、网络理论等部分的计算。

此计数器共包括：长线上任意点输入阻抗、反射系数、行波系数、驻波比的计算；smith 圆图的绘制；任意长线和负载的单枝节匹配；双口网络S 、Z 、Y 、A 参数的相互转换。

1、长线理论基础知识回顾：--微波传输线（长线）理论 (Q1: 传输线理论中基本物理量是什么？)电压波与电流波（入射与反射）关系：()()()1()()()[]ββββ+--+-+--+-=+=+=+=-j z j zj z j z V z V z V z V e V e I z I z I z V e V e Z 理想(无耗)均匀传输线的传输特性归结为两个实数：传播常数β和特性阻抗Z 0。

传输线理论三套参量：输入阻抗Z in ，反射系数Γ，驻波参量（驻波系数ρ和最小距离l min ）三套参量间的换算关系：000tan()()()tan()()l in l Z jZ l V z Z z Z Z jZ l I z ββ+==+ 00()()()()()j in in Z z Z V z z e Z z Z V z θ-+-Γ==Γ=+ max min min min 11(0)442g ggl V V l l ρλλλθπ+Γ==-Γ=+≤≤三套参量同时一个单位圆内表示1）由横坐标表示反射系数实部，纵坐标表示反射系数虚部，构成反射系数复平面；2）对于一个无耗均匀传输线，其反射系数的模是不变的，变化的是位相（位置）构成反射系数同心圆；以负载为参考面向源移动时，位相角减少，顺时针转动3）驻波系数在反射系数复平面上也是同心圆，4) 阻抗在反射系数复平上表示时要归一化；某一点的阻抗由经过该点的等电阻圆与等电抗弧线确定。

微波技术试验报告姓名：学号：指导教师：秦月梅时间：实验一 短路线、开路线、匹配负载S 参量的测量一、实验目的1、通过对短路线、开路线的S 参量S 11的测量，了解传输线开路、短路的特性。

2、通过对匹配负载的S 参量S 11及S 21的测量，了解微带线的特性。

二、实验原理S 参量网络参量有多种，如阻抗参量[Z]，导纳参量[Y]，散射参量[S]等。

微波频段通常采用[S]参量，因为它不仅容易测量，而且通过计算可以转换成其他参量，例如[Y]、[Z]，电压驻波比及反射损耗等。

一个二端口微波元件用二端口网络来表示，如图1-1所示。

图中，a 1,a 2分别为网络端口“１”和端口“２”的向内的入射波；ｂ1，ｂ2分别为端口“１”和端口“2”向外的反射波。

对于线性网络，可用线性代数方程表示。

b 1=S 11a 1+S 12a 2 (1-1) b 2=S 21a 1+S 22a 2 写成矩阵形式：⎥⎥⎦⎤⎢⎢⎣⎡⎥⎥⎦⎤⎢⎢⎣⎡=⎥⎥⎦⎤⎢⎢⎣⎡a a S S S S b b 212212211121 (1-2)式中S 11，S 12，S 21，S 22组成[S]参量，它们的物理意义分别为 S 11=11a b 02=a “2”端口外接匹配负载时，“1”端口的反射系数 S 21=12a b 02=a “2”端口外接匹配负载时，“1”端口至“2”端口的传输系数 S 12=21a b 01=a “1”端口外接匹配负载时，“2”端口至“1”端口的传输系数 S 22=22a b 01=a “2”端口外接匹配负载时，“1”端口的反射系数对于多端口网络，[S]参量可按上述方法同样定义，对于互易二端口网络，S12=S21,则仅有三个独立参量。

三、实验仪器及装置图1模组编号：RF2KM1-1A (OPTN/SHORT/THRU CAL KIT) 2模组内容：3 RF2000测量主机：一台4 PC机一台，BNC连接线若干四、实验内容及步骤（一）开路线（MOD-1A）的S11测量（1）将RF2000与PC机通过RS232连接，接好RF2000电源，开机。

微波实验项目实验八.系统调整：认知测试系统各器件仪器功能及使用方法频率检查：掌握吸收式频率计使用方法λg （波导波长)测试：验证λg与λ理论公式实验九.阻抗测量：了解测量阻抗的方法实验十.衰减测量：掌握功率比较法及高频替代法技术定向耦合器性能测试：运用掌握的知识，进行微波器件性能的测量实验十一.角锥天线测量：了解角锥天线的特征及测试，掌握天线场基本知识功率测量应用：运用已学知识，扩展测量应用YS937/939微波实验指导微波测试系统基本连接图YS937系列YS939系列信号源改成YS1125信号发生器（8.6～9.6GHz）,连接系统相同。

信号源隔离器频率计可变衰减器选频放大器测量线匹配负载短路板功率计可变短路器测量面信号源YS1124YS1125实验八系统调整，频率检查，波导波长测量内容1.系统调整，频率检查一、实验目的1.了解测试系统的组成及正确使用方法2.了解微波信号源的工作方式和信号检测3.用吸收式频率计测量工作频率f二、原理简述1.探针电路调谐：当波导中存在不均匀性或负载不匹配时，波导中将出现驻波。

测量驻波特性的仪器为驻波测量线（简称测量线）。

探针调节的方法是将探针穿透深度放在适当位置（通常在1.5～2mm，出厂时已调整并加锁定套）。

然后调节探头的调谐活塞（侧立小园盘）使选放指示最大，调谐的过程就是减小探针反射对驻波图形的影响和提高测量系统灵敏度的过程，这是减小驻波测量误差的关键，必须认真调整。

另外当改变信号发生器频率或探针插入深度时，由于探针电纳Yp相应改变，必须重新进行探针调谐。

2.信号源方波调制及选频放大器功能利用：为了便于观察及分析信号量化，在微波信号源中调制1kHz方波，经检波后输入到选频放大器中（选放相当于1kHz频率，16Hz带宽，0～60dB增益的放大器）。

其表头上有0～1000刻度，电流量（α值）及0～10dB的分贝值及驻波比1～4及4～10二档的刻度值，可不需要计算而直接读出，大大省略了测量步骤。

小功率调幅发射机整体概述1.1 小功率调幅发射机的初步认识发射机的主要任务是完成有用的低频信号对高频载波的调制，将其变为在某一中心频率上具有一定带宽、适合通过天线发射的电磁波。

调幅发射机实现调幅简便，调制所占的频带窄，并且与之对应的调幅接收设备简单，所以调幅发射机广泛地应用于广播发射。

所谓调幅，就是指，使振幅随调制信号的变化而变化，严格的讲，就是指载波振幅与调制信号的大小成线性关系，而它的频率和相位不变。

振幅调制分为4种方式：AM（普通调幅）、DSB（抑制载波双边带调幅）、SSB（单边带调幅）、VSB（残留边带调幅）。

本设计调幅发射机指的是AM调幅发射机。

通常，发射机包括三个部分：高频部分，低频部分和电源部分。

高频部分一般包括主振荡器、缓冲放大、倍频器、中间放大、功放推动级与末级功放。

主振荡器的作用是产生频率稳定的载波。

缓冲级主要是削弱后级对主振器的影响。

低频部分包括话筒、低频电压放大级、低频功率放大级。

调制是将要传送的信息装载到某一高频振荡信号上去的过程。

1.2 小功率调幅发射机的主要技术指标在设计调幅发射机时，主要遵循如下性能指标：工作频率范围：调幅制一般适用于中、短波广播通信，其工作频率范围为300kHz~30MHz。

发射功率：一般是指发射机送到天线上的功率。

只有当天线的长度与发射频率的波长可比拟时，天线才能有效地把载波发射出去。

波长λ与频率f的关系为λ=c/f。

调幅系数：调幅系数ma是调制信号控制载波电压振幅变化的系数，ma的取值范围为0~1，通常以百分数的形式表示，即0%~100%。

频率稳定度：发射机的每个波道都有一个标称的射频中心工作频率，用f0表示。

工作频率的稳定度取决于发信本振源的频率稳匹配是射频和微波技术中的一个重要概念，通常包含两方面的意义：一是源的匹配，二是负载的匹配。

通常射频和微波系统中都希望采用匹配源，可使波源不再产生二次反射从而减少测量误差；同时，匹配负载可以从匹配源中取出最大功率。

微波技术基础实验指导书电子信息工程学院微波技术基础实验课程组编2013.02实验一 微波测量系统的认识与调试一、实验目的与要求应用所学微波技术的有关理论知识，理解微波测量系统的工作原理，掌握调整和使用微波信号源的方法，学会使用微波测量系统测量微波信号电场的振幅。

了解有关微波仪器仪表，微波元器件的结构、原理和使用方法。

二、实验内容1．掌握下列仪器仪表的工作原理和使用方法三厘米标准信号发生器（YM1123）、三厘米波导测量线（TC26）、选频放大器（YM3892）。

2．了解下列微波元器件的原理、结构和使用方法波导同轴转换器（BD20-9）、E-H 面阻抗双路调配器（BD20-8）、测量线（TC26）和可变短路器（BD20-6）等。

三、实验原理本实验的微波测试系统的组成框图如图一所示图 1它主要由微波信号源、波导同轴转换器、E-H 面阻抗双路调配器、测量线和选频放大器主要部分组成。

下面分别叙述各部分的功能和工作原理，其它一些微波元器件我们将在以后的实验中一一介绍。

1．微波信号源（YM1123）1.1基本功能1.1.1提供频率在7.5～12.5GHz 范围连续可调的微波信号。

1.1.2该信号源可提供“等幅”的微波信号，也可工作在“脉冲”调制状态。

本系统实验中指示器为选频放大器时，信号源工作在1KHz “”方波调制输出方式。

信号源波导同轴转换器 单螺钉调配器 功率探头数字功率计 微波频率计 E-H 面调配器魔T定向耦合器 H 面弯波导 晶体检波器 测量线 选频放大器 可变衰减器1.2工作原理1.2.1本信号源采用体效应振荡器作为微波振荡源。

体效应振荡器采用砷化镓体效应二极管作为微波振荡管。

振荡系统是一个同轴型的单回路谐振腔。

微波振荡频率的范围变化是通过调谐S型非接触抗流式活塞的位置来实现的，是由电容耦合引出的功率输出。

1.2.2本信号源采用截止式衰减器调节信号源输出功率的强弱。

截止式衰减器用截止波导组成，其电场源沿轴线方向的幅度是按指数规律衰减。

微波的技术实验指导书（⼆）实验⼀三厘⽶波导测量系统⼀、系统结构框图图1-1 三厘⽶波导测量系统备注：三厘⽶隔离器⽤在精密测量中，⽽在⼀般测量中可以不加，因为在YM1123中有⼀个隔离器。

本章后续的六个实验均是基于该结构展开的，下⾯将对结构中的仪器进⾏⼀⼀介绍。

⼆、仪器、器件介绍本套系统主要⽤于测量微波在波导中传输时的⼀些基本参数，如波导波长、反射系数、阻抗及功率等。

主要⽤到的仪器为：YM1123微波信号发⽣器、波导测量线、⼩功率计、频率计、选频放⼤器、波导功率探头以及各种波导元件。

下⾯分别进⾏介绍：（⼀）YM1123微波信号发⽣器YM1123微波信号发⽣器是⼀款固态信号源，主要基于某些半导体材料（如砷化镓）的体效应来实现振荡的，具有功率⼤、稳定可靠等特性。

整体结构由⾼频部分、调制器部分、功率显⽰部分（对100uW的功率作相对指⽰）、频率显⽰部分及衰减显⽰部分、⼯作状态控制部分、电源部分六⼤件组成，其中⾼频部分负责产⽣7.5GH z～12.4GHz的微波信号，调制部分负责产⽣⼀系列脉冲信号，采⽤PIN调制器来实现微波信号的脉冲幅度调制。

其⾯板调节控制机构如下所⽰：1. ⾯板调节控制机构（1）电源开关位置。

（2）⼯作状态开关：按移动键可改变⼯作状态，指⽰灯也相应改变。

⼯作状态有：等幅（=，⽤于测量校准衰减器在100uW时0dB定标）、内调制（分⽅波和脉冲两种）、外调制（外输⼊脉冲信号，具有极性变换功能）及外整步。

（3）“调谐”旋钮调节可改变输出频率。

（4）“调零”旋钮调节可改变电表电⽓调零。

（5）“衰减调节”旋钮可控制输出功率⼤⼩。

反时针调节，信号输出增⼤，衰减显⽰减⼩；顺时针调节，信号输出减⼩，衰减显⽰增⼤。

（6）“衰减调零”为100uW基准0dB校准。

（7）“×1、×10”开关：调制信号重复频率开关。

（8）“重复频率”旋钮调节可改变调制信号重复频率。

（9）“脉宽”旋钮调节可改变调制信号脉冲宽度。
