Auto CAD绘图技能大赛试卷

二、多选题：1、运行AutoCAD软件应基于( )操作平台。

ABCD（A）Windows 95（B）Windows NT（C）Windows2000（D）Windows982、坐标输入方式主要有：ABC（A）绝对坐标（B）相对坐标（C）极坐标（D）球坐标3、“ＡＵＴＯＣＡＤ２００２今日”对话框的“打开图形”选项卡用于打开已有图形，在该选项卡”的选择开始方式“下拉列表框中有以下几个选项：ABCD（A）最近使用的文件（B）历史记录（按日期）（C）历史记录（按文件名）（D）历史记录（按位置）4、AutoCAD帮助系统提供了使用AutoCAD的完整信息。

下面选项说法正确的是( )。

ABD（A）右边的框显示所选择的主题和详细信息（B）左边的框帮助用户定位要查找的信息（C）左边的框显示所查找主题的详细信息（D）左框上面的选项卡提供查找所需主题的方法5、可以利用以下的哪些方法来调用命令：ABC（A）在命令提示区输入命令（B）单击工具栏上的按扭（C）选择下拉菜单中的菜单项（D）在图形窗口单击鼠标左键6、在ＡＵＴＯＣＡＤ中，有下列几种文档排列方式：ABCD（A）层叠（B）水平平铺（C）垂直平铺（D）排列图标7、配置和优化ＡＵＴＯＣＡＤ主要包括：ABC（A）使用命令输入窗转换（B）使用环境变量（C）命名别名（D）从系统错误中恢复8、“不能删除的图层是：（）“ABCD（A）0图层（B）当前图层（C）含有实体的层（D）外部引用依赖层9、“在执行“交点”捕捉模式时，可捕捉到（）“BCD（A）捕捉(三维实体)的边或角点（B）可以捕捉面域的边（C）可以捕捉曲线的边（D）圆弧、圆、椭圆、椭圆弧、直线、多线、多段线、射线、样条曲线或构造线等对象之间的交点。

10、在设置绘图单位时，系统提供了长度单位的类型除了小数外，还有：ABCD（A）分数（B）建筑（C）工程（D）科学11、扩展的绘图命令有：ABC（A）Ｃｏｐｙ（B）Ｍｉｒｒｏｒ（C）Ａｒｒａｙ（D）Ｓｎａｐ12、夹点编辑模式可分为（）ABCD（A）Ｓｔｒｅｔｃｈ模式（B）Ｍｏｖｅ模式（C）Ｒｏｔａｔｅ模式（D）Ｍｉｒｒｏｒ模式13、高级复制主要可分为下面哪几类：ACD（A）夹点复制（B）连续复制（C）利用剪贴坂复制（D）粘贴对象14、下面关于样条曲线的说法哪些是对的：（）ABCD（A）可以是二维曲线或三维曲线（B）是按照给定的某些数据点(控制点)拟合生成的光滑曲线，（C）样条曲线最少应有(三)个顶点（D）在机械图样中常用来绘制波浪线、凸轮曲线等15、对以下( )对象执行【拉伸】命令无效。

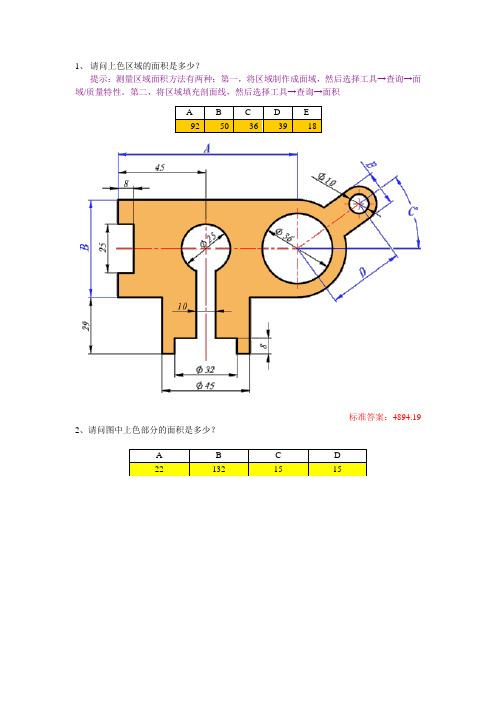

1、请问上色区域的面积是多少？提示：测量区域面积方法有两种：第一，将区域制作成面域，然后选择工具→查询→面域/质量特性。

第二，将区域填充剖面线，然后选择工具→查询→面积A B C D E9250363918标准答案：4894.19 2、请问图中上色部分的面积是多少？A B C D221321515标准答案：6120.23 3、请问图形中上色区域的面积是多少？A B C D1084225 14标准答案：8309.27 4、请问图形上色区域的面积是多少？A B C D130503015标准答案：85337.90 5、请问图形绿色区域的面积是多少？A B C D52329815标准答案：3799.66、请问图中上色部分的面积是多少？A B C D10080550标准答案：8616.73 7A B C D1891452996标准答案：17446.37 8、参照下图绘制三视图，注意符合立体参考图的形态。

请问：1、左视图（右上方的视图）中绿色表面区域的面积是多少？2、俯视图中黄色表面区域的面积是多少？A B C D E4030396219标准答案：绿色区域：2062.01黄色区域：1586.53 9、参照下图绘制图形，注意其中红色的边线相互平行。

（输入答案时请精确到小数点后两位）。

请问图形中上色区域的面积是多少？A B C D E41463232标准答案：5391.24 10、参照下图绘制图形，注意其中的相切、同心、对称等约束关系。

请问图形中上色区域的面积是多少？A B C D E559724550标准答案：6563.822010年秋季团队技能赛试题（三维）1、参照下图绘制草图，注意其中的水平、相切、同心、对称等几何关系。

请问草图上色区域的面积是多少？A B C D E F 面积29 14 70 58 139 19 2598.562、参照下图构建零件。

注意其中的重合、同心、相切等几何关系。

请问模型的体积是多少？A B C D E 体积45 16 136 45 3 10568.173、参照下图构建立体模型，请注意其中孔均为贯穿孔。

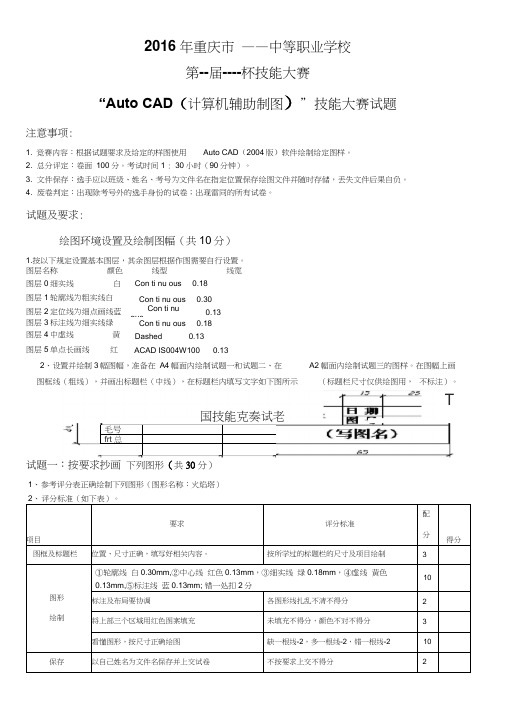

2016年重庆市 ——中等职业学校第--届----杯技能大赛“Auto CAD （计算机辅助制图）”技能大赛试题注意事项:1. 竞赛内容：根据试题要求及给定的样图使用Auto CAD （2004版）软件绘制给定图样。

2. 总分评定：卷面 100分。

考试时间1 : 30小时（90分钟）。

3. 文件保存：选手应以班级、姓名、考号为文件名在指定位置保存绘图文件并随时存储，丢失文件后果自负。

4. 废卷判定：出现除考号外的选手身份的试卷；出现雷同的所有试卷。

试题及要求:绘图环境设置及绘制图幅（共10分）1.按以下规定设置基本图层，其余图层根据作图需要自行设置。

图层名称 颜色 线型 线宽 图层0细实线白Con ti nu ous 0.18图层1轮廓线为粗实线白Con ti nu ous 0.30图层2定位线为细点画线蓝 Con ti nu ous0.13 图层3标注线为细实线绿 Con ti nu ous 0.18 图层4中虚线 黄 Dashed 0.13 图层5单点长画线红ACAD IS004W1000.132、设置并绘制3幅图幅，准备在 A4幅面内绘制试题一和试题二、在 A2幅面内绘制试题三的图样。

在图幅上画 图框线（粗线），并画出标题栏（中线），在标题栏内填写文字如下图所示（标题栏尺寸仅供绘图用， 不标注）。

试题一：按要求抄画 下列图形（共30分）1、 参考评分表正确绘制下列图形（图形名称：火焰塔） 项目要求评分标准配分得分图框及标题栏位置、尺寸正确，填写好相关内容。

按所学过的标题栏的尺寸及项目绘制3图形 绘制①轮廓线 白0.30mm,②中心线 红色0.13mm ，③细实线 绿0.18mm ，④虚线 黄色 0.13mm,⑤标注线 蓝0.13mm; 错一处扣2分10标注及布局要协调各图形线扎乱不清不得分 2将上部三个区域用红色图案填充 未填充不得分，颜色不对不得分 3看懂图形，按尺寸正确绘图缺一根线-2，多一根线-2，错一根线-2 10保存以自己姓名为文件名保存并上交试卷不按要求上交不得分2毛号frt 总T国技能克奏试老试题二：按要求抄画 下列图形（共30分）。

1、请问上色区域的面积是多少？提示：测量区域面积方法有两种：第一，将区域制作成面域，然后选择工具→查询→面域/质量特性。

第二，将区域填充剖面线，然后选择工具→查询→面积标准答案：4894.19 2、请问图中上色部分的面积是多少？A B C D E 9250363918A B C D 221321515标准答案：6120.23 3、请问图形中上色区域的面积是多少？、请问图形中上色区域的面积是多少？A B C D 1084225 14标准答案：8309.27 4、请问图形上色区域的面积是多少？、请问图形上色区域的面积是多少？A B C D 130503015标准答案：85337.90 5、请问图形绿色区域的面积是多少？、请问图形绿色区域的面积是多少？A B C D 52329815标准答案：3799.6 6、请问图中上色部分的面积是多少？、请问图中上色部分的面积是多少？A B C D 10080550 标准答案：8616.73 7、请问图中绿色区域的面积是多少？、请问图中绿色区域的面积是多少？A B C D 1891452996 标准答案：17446.37 8、参照下图绘制三视图，注意符合立体参考图的形态。

、参照下图绘制三视图，注意符合立体参考图的形态。

请问：请问：1、左视图（右上方的视图）中绿色表面区域的面积是多少？左视图（右上方的视图）中绿色表面区域的面积是多少？2、俯视图中黄色表面区域的面积是多少？俯视图中黄色表面区域的面积是多少？A B C D E 4030396219标准答案：绿色区域：2062.01 黄色区域：1586.53 9、参照下图绘制图形，注意其中红色的边线相互平行。

（输入答案时请精确到小数点后两位）。

请问图形中上色区域的面积是多少？请问图形中上色区域的面积是多少？A B C D E 41463232标准答案：5391.24 10、参照下图绘制图形，注意其中的相切、同心、对称等约束关系。

省Auto CAD应用技能竞赛试卷2011年夏一、基本绘图题以下所有题目均需打开相应题的源文件，源文件路径是：d:\机器号\source。

按题目要求操作，将结果以相同的文件名存在：d:\机器号\answer中。

1-1 求两圆公共区域A的面积（精确到小数点后8位），并用文字填上数值，文字的字体为“仿宋”、字高为“5”。

1-2 改变图形成图示，使两条斜线沿其方向落到直线L上，其它线条方向不变，不得分解图线。

(a) 改变前（b）改变后题1-2图1-3 将大小相等的曲边菱形垂直缩放到两直线L1和L2之间，结果如图示。

题1-3图1-4 在椭圆中绘制一个三角形，三角形三个顶点分别为：椭圆上四分点、椭圆左下四分之一椭圆弧的中点以及椭圆右下四分之一椭圆弧的中点；绘制三角形的切圆。

完成后的图形参见下图：题1-4图1-5 从已知图形出发，按尺寸要求编辑成目标图形，结果见图示。

题1-5图1-6 绘制五星红旗：旋转小星使其尖角指向大星中心，并在给定的角度中绘制出其它3棵小星；将星填满黄色，旗面填成红色；将白色边界线改为红色，结果见图示。

题1-6图1-7 已知正七边形的边AB，绘出该正七边形；然后绘制一个半径为10的圆，且圆心与正七边形同心；再绘制正七边形的外接圆。

完成后的图形参见下图：题1-7图1-8 将电视桌搬移至斜角处正中央，与墙平行、距离适当，结果见图示。

题1-8图1-9 已知二条长度为80的垂直平分线。

用多段线命令绘制半径相等的双弧，其圆弧半径为25，如图a；然后进一步编辑成如图b的图形结果。

图a 图b题1-9图1-10 严格按图示的尺寸样式和字体样式标注尺寸。

1.设置尺寸标注样式：设置“尺寸标注”样式名，符合制图规要求。

2.标注尺寸：在层“尺寸标注”中，按图示的尺寸要求标注尺寸。

完成后的尺寸标注要求如下图所示。

题1-10图1-11 已知条件：AD=BC=2AC=2BD。

按图示尺寸绘制。

完成后的图形参见下图所示：题1-11图1-12 画全和修改图形成图示，不需要标注尺寸。

CAD技能考试题及答案一、选择题（每题2分，共20分）1. CAD软件中，以下哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. SPLINE答案：A2. 在CAD中，如何快速访问最近使用的命令？A. 使用鼠标右键B. 使用快捷键F3C. 使用快捷键F4D. 使用鼠标中键答案：B3. 以下哪个选项不是CAD图层属性？A. 颜色B. 线型C. 线宽D. 文字大小答案：D4. CAD中，哪个命令用于测量两点之间的距离？A. DISTB. MEASUREC. LENGTHEND. EXTEND答案：A5. 在CAD中，如何将一个对象复制到另一个位置？A. 使用COPY命令B. 使用MOVE命令C. 使用ARRAY命令D. 使用OFFSET命令答案：A6. CAD中，哪个命令可以创建圆形？A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案：A7. 在CAD中，如何快速选择多个对象？A. 使用鼠标左键拖动选择B. 使用鼠标右键拖动选择C. 使用鼠标中键拖动选择D. 使用快捷键Ctrl+A答案：A8. CAD中，哪个命令用于创建矩形？A. RECTANGLEB. SQUAREC. POLYGOND. CIRCLE答案：A9. 在CAD中，如何将一个对象移动到另一个位置？A. 使用COPY命令B. 使用MOVE命令C. 使用ARRAY命令D. 使用OFFSET命令答案：B10. CAD中，哪个命令用于创建多边形？A. RECTANGLEB. POLYGONC. CIRCLED. ELLIPSE答案：B二、填空题（每题2分，共20分）1. 在CAD中，使用______命令可以快速创建多个相同对象。

答案：ARRAY2. 当需要在CAD中创建一个封闭的多段线时，可以使用______命令。

答案：PLINE3. CAD中，使用______命令可以快速访问绘图设置。

答案：OPTIONS4. 在CAD中，______命令用于创建倒角。

制图员（CAD制图）竞赛试题(A)竞赛说明：1．试卷共6页。

2．竞赛开始，参赛选手要先在D盘根目录下建立以工位号为名称的文件夹。

3．本项目竞赛时间为180分钟(3小时)。

一、基本设置（10分）１．按以下规定设置图层及线型、线宽，并设定线型比例；图层名称颜色（颜色号）线型线宽粗实线绿 (3) 粗实线 Continuous 0.5mm 中实线青 (4) 中实线 Continuous 0.25mm 细实线白 (7) 细实线 Continuous 0.13mm 虚线黄 (2) 虚线 ACAD_ISO02W100 0.13mm 点画线红 (1) 点画线 ACAD_ISO04W100 0.13mm2. 按1:1比例设置A3图幅（横装）一张，留装订边，画出图幅线与图框线；3. 画出如下图所示的标题栏(不注尺寸)；4．按国家标准规定设置有关的文字样式，然后填写标题栏；5．完成以上各项后，以“A3图”为文件名存入自己的文件夹。

二、由两个视图补画第三视图（10分）１．取出“A3图”图形文件；２．抄画第三页中的两个视图，并求出第三视图，不标注尺寸；３．绘制完成后以“第三视图”文件名存入自己的文件夹。

三、抄画机械零件图（32分）１．取出“A3图”图形文件；２．抄画第四页中的机械零件图；３．标注所有尺寸及技术要求；４．绘制完成后以“零件图”文件名存入自己的文件夹。

四、抄画建筑施工图（32分）１．取出“A3图”图形文件；２．按1:100的比例设置后，抄画第五页中的建筑施工图；３．标注所有符号、代号、图例和尺寸；４．绘制完成后以“施工图”文件名存入自己的文件夹。

五、三维实体造型（16分）１．根据第六页组合体的投影图进行三维实体造型；２．在西南等轴测图中显示实体；３．完成后以“实体造型”为文件名存入自己的文件夹。

二、由两个视图补画第三视图（10分）１．取出“A3图”图形文件；２．抄画第三页中的两个视图，并求出第三视图，不标注尺寸；３．绘制完成后以“第三视图”文件名存入自己的文件夹。

cad竞赛试题2d第二届CAD竞赛试题2D第二届一、基础理论题（共20分）1. 简述CAD软件在工程制图中的应用和重要性。

（5分）2. 列举至少三种常用的2D CAD软件，并简要说明它们的特点。

（5分）3. 解释以下CAD术语：图层（Layer）、对象捕捉（Object Snap）、尺寸标注（Dimension）。

（10分）二、操作技能题（共30分）1. 描述如何使用CAD软件创建一个简单的矩形。

（5分）2. 请说明如何将一个已绘制的圆形进行等分，并标注每个等分点的坐标。

（5分）3. 阐述如何在CAD中进行多段线的绘制，并添加适当的线型。

（10分）4. 描述如何使用CAD软件对一个复杂图形进行尺寸标注，并说明标注的类型。

（10分）三、综合应用题（共50分）1. 根据给定的平面图，使用CAD软件绘制一个简单的住宅平面图。

要求包括至少三个房间、一个卫生间、一个厨房，并标注房间尺寸。

（15分）2. 利用CAD软件绘制一个楼梯平面图，包括楼梯的平面布局和尺寸标注。

（15分）3. 根据给定的立面图，使用CAD软件绘制一个建筑物的立面图，要求包括至少两个楼层的窗户、门、阳台等元素的绘制和标注。

（20分）四、创新设计题（共附加10分）1. 根据个人理解，设计一个具有创新性的2D图形，并使用CAD软件绘制出来。

要求图形具有一定的实际应用价值或艺术价值，并附上简要的设计说明。

（10分）注意事项：- 所有题目均需在CAD软件中完成，提交时请附上CAD文件和打印输出的图纸。

- 请确保所有图形的尺寸准确，标注清晰。

- 创新设计题为附加分，不计入总分，但可作为评审团参考的加分项。

请参赛者认真阅读题目要求，按照规定格式完成答题，并在规定时间内提交作品。

祝各位参赛者取得优异成绩！。

无锡市首届中等职业学校
专业教师计算辅助设计技能竞赛AutoCAD试题
一、根据轴侧图，绘制零件图，标注尺寸（50分）
绘图要求及评分标准：
1、将粗实线宽度设置为0.3mm，细实线的宽度设置为0.15mm，颜色一律为白色。

2、视图正确，每错1处线条扣1分；
3、尺寸标注合理，每错1处扣2分；
4、表面粗糙度标注正确，每错1处扣2分；
5、视图布置合理，不当者视情况扣1～8分。

二、抄画如下视图（50分）
绘图要求及评分标准：
1、将粗实线宽度设置为0.3mm，细实线的宽度设置为0.15mm，颜色一律为白色。

2、图形的布置，尺寸、形位公差、表现粗糙度的标注等应与上图完全一致，每错、漏
1处扣2分。

竞赛说明：
1、请在D盘根目录下新建一文件夹，以“计算辅助设计技能竞赛AutoCAD试题——”
及参赛者本人的姓名命名，将所绘第一、第二题图分别以1.dwg和2.dwg命名保存在该文件夹中。

2、比赛时间为180分钟，提前交卷不加分。

在得分相同的情况下，先完成者名次在
前。

2011年技能节-----AutoCAD技能竞赛须知请认真阅读，否则，事后的抱怨将不被接受。

一、选手须知1．参赛选手必须提前15分钟到场、抽签。

迟到15分钟取消比赛资格。

2．参赛选手必须按指定座位号参加竞赛。

3．参赛选手应严格遵守赛场纪律，除携带竞赛必备的用具（笔、尺）外，不准带入技术资料和任何工具书。

所有通讯工具一律不得带入竞赛现场。

4．参赛选手在竞赛过程中不得擅自离开赛场，如有特殊情况，需经裁判人员同意后作特殊处理。

5．参赛选手在竞赛过程中，如遇问题需举手向裁判人员示意，经裁判人员同意后再发言，选手之间相互询问按作弊行为处理。

6．在竞赛规定时间结束时应立即停止答题或操作，不得以任何理由拖延竞赛时间。

7．如遇死机等突发情况，请及时报告裁判，并服从裁判裁决。

8．如果选手提前结束竞赛，应举手向裁判员示意提前结束操作。

竞赛终止时间由裁判员记录，选手提前结束比赛后不得再进行任何操作。

二、试卷说明1．本试卷共两部分，考试时间为120分钟。

满分为100分。

全部在计算机上完成答题。

2．第一部分的文件名格式为：姓名 1.dwg，第二部分的文件名格式为：姓名2.dwg。

3．保存前把绘制的内容最大化显示在绘图区域（可双击鼠标滚轮完成）。

4．完成任务后，上传文件，经老师确认已经上交后方可关机。

5．选手得分大于等于95分时，每提前五分钟交卷加五分。

否则，提前交卷不加分。

注：本说明和须知解释权归裁判长。

2011年5月122011年AutoCAD 技能竞赛试题第一部分（满分40分）1．基本体为三棱锥，被一个正垂面切割，补画三个视图的缺线。

（10分）2．基本体为圆柱体，被一个正垂面切割，补画左视图。

（10分）33．抄画下图，各圆均相切。

（10分）4．抄画下图，内接的为正五边形。

（10分）第二部分（满分60分）5．抄画零件图（60分）其中绘图环境设置5分，图形绘制30分，尺寸标注20分，文字与图框5分。

4。
