制图员理论知识试题精选(初级)

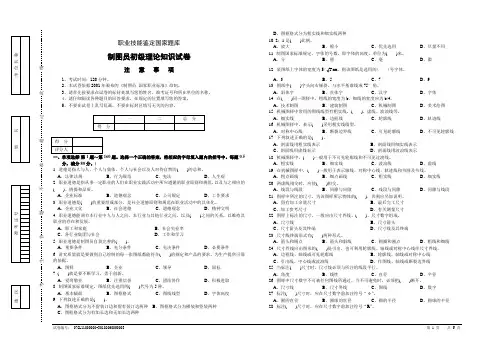

试卷编号： 07GL11000000-30102060050003 第 1 页 共 6 页职业技能鉴定国家题库制图员初级理论知识试卷注 意 事 项1、考试时间：120分钟。

2、本试卷依据2001年颁布的《制图员 国家职业标准》命制。

3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

5、不要在试卷上乱写乱画，不要在标封区填写无关的内容。

一、单项选择(第1题～第160题。

选择一个正确的答案，将相应的字母填入题内的括号中。

每题0.5分，满分80分。

)1. 道德是指人与人、个人与集体、个人与社会以及人对待自然的( )的总和。

A 、法律法规B 、行为规范C 、宪法D 、人生观 2. 职业道德是指从事一定职业的人们在职业实践活动中所应遵循的职业原则和规范，以及与之相应的( )、情操和品质。

A 、企业标准B 、道德观念C 、公司规定D 、工作要求 3. 职业道德是( )的重要组成部分，是社会道德原则和规范在职业活动中的具体化。

A 、企业文化B 、社会道德C 、道德观念D 、精神文明4. 职业道德能调节本行业中人与人之间、本行业与其他行业之间，以及( )之间的关系，以维持其职业的存在和发展。

A 、职工和家庭B 、社会失业率C 、各行业集团与社会D 、工作和学习 5. 职业道德是制图员自我完善的( )。

A 、重要条件B 、充分条件C 、先决条件D 、必要条件6. 讲究质量就是要做到自己绘制的每一张图纸都能符合( )的规定和产品的要求，为生产提供可靠的依据。

A 、图样B 、企业C 、领导D 、国标 7. ( )就是要不断学习，勇于创新。

A 、爱岗敬业B 、注重信誉C 、团结协作D 、积极进取 8. 制图国家标准规定，图纸优先选用的( )代号为5种。

A 、基本幅面B 、图框格式C 、图线线型D 、字体高度 9. 下列叙述正确的是( )。

A 、图框格式分为不留装订边和留有装订边两种B 、图框格式分为横装和竖装两种C 、图框格式分为有加长边和无加长边两种D 、图框格式分为粗实线和细实线两种 10. 2：1是( )比例。

制图员试题（附答案）一、单选题（共100题，每题1分，共100分）1.相贯线上表示极限范围的点或转向线上的点，常称为( )。

A、相交点B、一般点C、相贯点D、特殊点正确答案：D2.绘制图样时，应采用机械制图国家标准规定的( )种图线。

A、9B、8C、10D、7正确答案：A3.不使用量具和仪器，徒手目测( )称为徒手绘图。

A、绘制图样B、复制图样C、剪贴图样D、临摹图样正确答案：A4.对于孔，A ～ H的基本偏差是( )。

A、EIB、ESC、eiD、es正确答案：A5.在斜轴测投影中，投影线与( )是倾斜的。

A、轴测投影面B、坐标轴C、画面D、物体正确答案：A6.平面与球相交，且平面平行于 H 面时，截交线的正面投影为( )。

A、直线C、椭圆D、圆正确答案：A7.利用辅助平面法，求圆柱与圆锥的相贯线上的一般点时(圆柱与圆锥轴线正交)，辅助平面应( )圆锥轴线。

A、倾斜相交B、平行于C、垂直于D、通过正确答案：C8.机件向不平行于基本投影面投影所得的视件( )的实形。

A、一大部分B、一小部分C、某一部分D、倾斜部分正确答案：D9.在正等轴测投影中，三个轴向伸缩系数( )。

A、不同B、两个相同C、任意D、相同正确答案：D10.投影变换中，新设置的投影面必须垂直于原投影面体系中的( )个投影面。

A、一B、三C、二D、四正确答案：A11.有装订边的复制图折叠，最后折成A3或A4的规格，使( )露在外边。

A、技术要求B、标题栏C、明细表正确答案：B12.圆柱与圆锥相贯，轴线正交，且相交处直径不等时，所产生的相贯线应弯向( )方向。

A、直径小的轴线B、直径大的轴线C、直径大的转向线D、直径小的转向线正确答案：B13.一张完整的零件图应包括视图、尺寸、技术要求和( )A、项目栏B、细目栏C、列表栏D、标题栏正确答案：D14.一次换面中，新投影面的设立必须与某一( )垂直。

A、基本投影面B、新投影面C、垂直投影面D、斜投影面正确答案：A15.求一般位置平面的实形时，先变换为投影面的垂直面，再变换为投影面的( )。

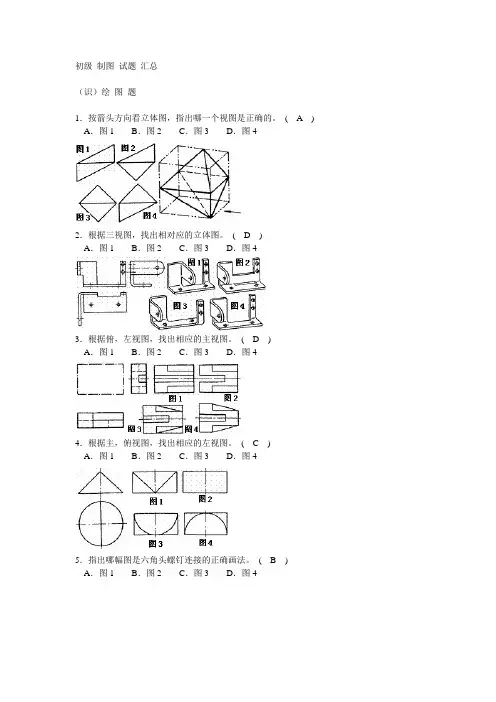

初级制图试题汇总（识）绘图题1．按箭头方向看立体图，指出哪一个视图是正确的。

( A ) A．图1 B．图2 C．图3 D．图42．根据三视图，找出相对应的立体图。

( D )A．图1 B．图2 C．图3 D．图43．根据俯，左视图，找出相应的主视图。

( D )A．图1 B．图2 C．图3 D．图44．根据主，俯视图，找出相应的左视图。

( C )A．图1 B．图2 C．图3 D．图45．指出哪幅图是六角头螺钉连接的正确画法。

( B ) A．图1 B．图2 C．图3 D．图46．根据主，俯视图，找出相应的左视图。

( C ) A．图1 B．图2 C．图3 D．图47．指出立体图上所示位置的剖视图。

( D )A．图1 B．图2 C．图3 D．图48．根据主，俯视图，找出相应的左视图。

( B ) A．图1 B．图2 C．图3 D．图49．在给出的图中，哪幅图符合齿轮画法要求。

( A ) A．图1 B．图2 C．图3 D．图410．图中标注1的部分应填入哪一种形位公差符号。

( B )A．图1 B．图2 C．图3 D．图411．与标准件相配合时应选用。

( C )A．基孔制B．基轴制C．以标准件为准的基准制D．以配合件为准的基准制12．按箭头方向看立体图，指出哪一个视图是正确的。

( A )A．图1 B．图2 C．图3 D．图413．根据主，俯视图，选择正确的左视图。

( D )A．图1 B．图2 C．图3 D．图414．关于右图中形位公差的符号, 哪一种说法是正确的。

( D )A．圆柱体φ22的轴线，必须包含在一个直径为0.02 的柱体之中B．φ22 的圆度必须包含在两个圆之间，而这两个圆的直径公差不大于0.0C．φ22 的圆柱度必须包含在两个圆柱体之间，这两个圆柱体的直径公差不大于0.0 D．被测圆柱体的两端面对φ22 轴的端面圆跳动公差不大于0.0215．根据主，左视图及立体图，选择正确的俯视图。

( B )A．图1 B．图2 C．图3 D．图416．根据主，左视图及立体图，选择正确的俯视图。

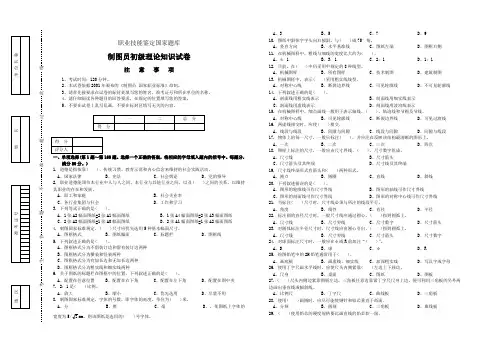

职业技能鉴定国家题库制图员初级理论知识试卷注 意 事 项1、考试时间：120分钟。

2、本试卷依据2001年颁布的《制图员 国家职业标准》命制。

3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

5、不要在试卷上乱写乱画，不要在标封区填写无关的内容。

一、单项选择(第1题～第160题。

选择一个正确的答案，将相应的字母填入题内的括号中。

每题分，满分80分。

)1. 道德是指依靠( )、传统习惯、教育示范和内心信念来维持的社会实践活动。

A 、国家法律B 、宪法C 、社会舆论D 、党的领导2. 职业道德能调节本行业中人与人之间、本行业与其他行业之间，以及( )之间的关系，以维持其职业的存在和发展。

A 、职工和家庭B 、社会失业率C 、各行业集团与社会D 、工作和学习 3. 下列等式正确的是( )。

A 、1张A2幅面图纸=2张A1幅面图纸B 、1张A4幅面图纸=2张A3幅面图纸C 、2张A2幅面图纸=1张A0幅面图纸D 、2张A1幅面图纸=1张A2幅面图纸 4. 制图国家标准规定，( )尺寸应优先选用5种基本幅面尺寸。

A 、图框格式B 、图纸幅面C 、标题栏D 、图框线 5. 下列叙述正确的是( )。

A 、图框格式分为不留装订边和留有装订边两种B 、图框格式分为横装和竖装两种C 、图框格式分为有加长边和无加长边两种D 、图框格式分为粗实线和细实线两种6. 关于图纸的标题栏在图框中的位置，下列叙述正确的是( )。

A 、配置在任意位置B 、配置在右下角C 、配置在左下角D 、配置在图中央 7. 2：1是( )比例。

A 、放大B 、缩小C 、优先选用D 、尽量不用 8. 制图国家标准规定，字体的号数，即字体的高度。

单位为( )米。

A 、分B 、厘C 、毫D 、. 某图纸上字体的宽度为5/2mm ，则该图纸是选用的( )号字体。

A 、3B 、5C 、7D 、9 10. 图纸中斜体字字头向右倾斜，与( )成75°角。

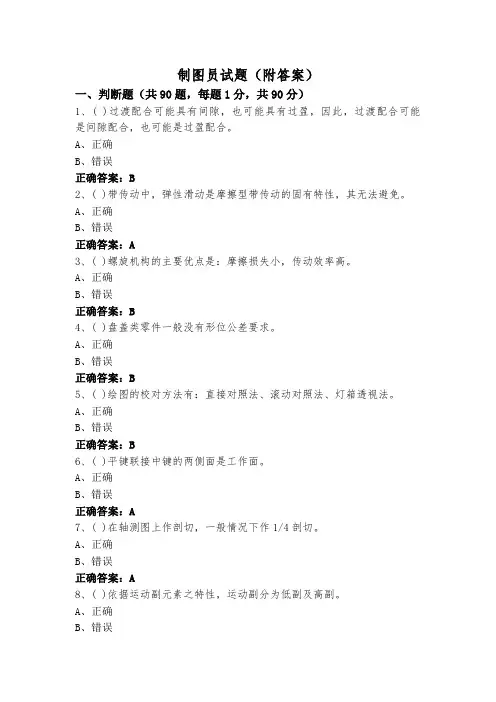

制图员试题（附答案）一、判断题（共90题，每题1分，共90分）1、( )过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。

A、正确B、错误正确答案：B2、( )带传动中，弹性滑动是摩擦型带传动的固有特性，其无法避免。

A、正确B、错误正确答案：A3、( )螺旋机构的主要优点是：摩擦损失小，传动效率高。

A、正确B、错误正确答案：B4、( )盘盖类零件一般没有形位公差要求。

A、正确B、错误正确答案：B5、( )绘图的校对方法有：直接对照法、滚动对照法、灯箱透视法。

A、正确B、错误正确答案：B6、( )平键联接中键的两侧面是工作面。

A、正确B、错误正确答案：A7、( )在轴测图上作剖切，一般情况下作1/4剖切。

A、正确B、错误正确答案：A8、( )依据运动副元素之特性，运动副分为低副及高副。

A、正确B、错误正确答案：A9、( )轴测图尺寸标注可按三视图方法标注。

A、正确B、错误正确答案：B10、( )形位公差是指零件的形状和位置误差所允许的最大变动量。

A、正确B、错误正确答案：A11、( )用半径为R的圆弧外连接两已知圆弧和直线，已知圆弧的半径为R1，圆心的求法是做与已知直线距离R的平行线，以已知圆弧的圆心为圆心，以R1+R为半径画圆弧，圆弧与平行线的交点即为连接圆弧的圆心。

A、正确B、错误正确答案：A12、( )轮系传动中，各齿轮的几何轴线均是固定的，则这种轮系称为周转轮系。

A、正确B、错误正确答案：B13、( )目标(工具点)捕捉，就是用鼠标对坐标点进行搜索和锁定。

A、正确B、错误正确答案：B14、( )带传动一般用于两轮中心距较小的场合。

A、正确B、错误正确答案：B15、( )比例是指实物与其图形相应要素的线性尺寸之比。

A、正确B、错误正确答案：B16、( )斜齿轮传动承载能力大，在高速大功率的传动中广泛应用。

A、正确正确答案：A17、( )绘制零件草图时，徒手画出各主要视图的基准线，确定各视图的位置。

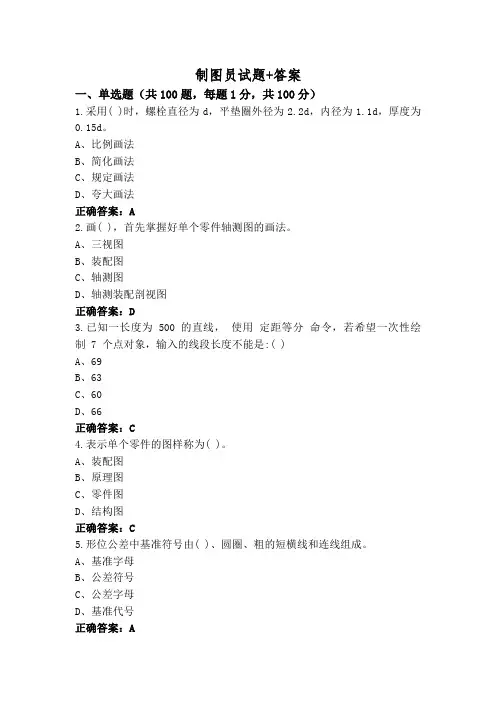

制图员试题+答案一、单选题（共100题，每题1分，共100分）1.采用( )时，螺栓直径为d，平垫圈外径为2.2d，内径为1.1d，厚度为0.15d。

A、比例画法B、简化画法C、规定画法D、夸大画法正确答案：A2.画( )，首先掌握好单个零件轴测图的画法。

A、三视图B、装配图C、轴测图D、轴测装配剖视图正确答案：D3.已知一长度为 500 的直线，使用定距等分命令，若希望一次性绘制 7 个点对象，输入的线段长度不能是:( )A、69B、63C、60D、66正确答案：C4.表示单个零件的图样称为( )。

A、装配图B、原理图C、零件图D、结构图正确答案：C5.形位公差中基准符号由( )、圆圈、粗的短横线和连线组成。

A、基准字母B、公差符号C、公差字母D、基准代号正确答案：A6.画( )的正等轴测图，一般采用切割法。

A、装配体B、圆柱C、组合体D、切割体正确答案：D7.执行移动命令时，打开正交方式，可使实体上各点( )在移动前后保持不变。

A、X或Y坐标B、连线与Y轴的夹角C、到坐标原点的距离D、连线与X轴的夹角正确答案：A8.已知某轴φ46f7，查得对应尺寸的标准公差为0.025，基本偏差为-0.025，则此尺寸的上下偏差为( )。

A、+0.05，+0.025B、-0.025，0C、-0.025，-0.05D、+0.025，-0.025正确答案：C9.正五棱锥一面投影的外形轮廓是( )。

A、任意五边形B、正五边形C、斜三边形D、斜五边形正确答案：B10.截交线的形状为椭圆时，截交面与( )的所有素线却相交。

A、棱柱B、圆锥C、球面D、棱锥正确答案：B11.一个平面的三个投影中一个投影成线段，则该平面为( )。

A、条件不够，不能确定B、一般位置平面C、投影面垂直面D、投影面平行面正确答案：C12.一般位置平面，( )面投影没有积聚性。

A、2B、1C、3D、4正确答案：C13.齐全、清晰、合理是组合体尺寸标注的( )。

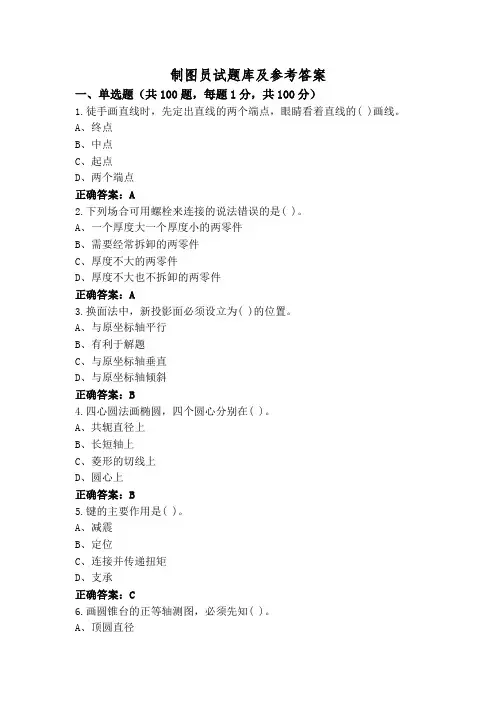

制图员试题库及参考答案一、单选题（共100题，每题1分，共100分）1.徒手画直线时，先定出直线的两个端点，眼睛看着直线的( )画线。

A、终点B、中点C、起点D、两个端点正确答案：A2.下列场合可用螺栓来连接的说法错误的是( )。

A、一个厚度大一个厚度小的两零件B、需要经常拆卸的两零件C、厚度不大的两零件D、厚度不大也不拆卸的两零件正确答案：A3.换面法中，新投影面必须设立为( )的位置。

A、与原坐标轴平行B、有利于解题C、与原坐标轴垂直D、与原坐标轴倾斜正确答案：B4.四心圆法画椭圆，四个圆心分别在( )。

A、共轭直径上B、长短轴上C、菱形的切线上D、圆心上正确答案：B5.键的主要作用是( )。

A、减震B、定位C、连接并传递扭矩D、支承正确答案：C6.画圆锥台的正等轴测图，必须先知( )。

A、顶圆直径B、底圆直径C、高D、两端面圆直径和高正确答案：D7.六个基本视图的配置中( )视图在左视图的右方且高平齐。

A、后视图B、仰视图C、右视图D、左视图正确答案：A8.机件的真实大小应以图样上( )为依据，与图形的大小及绘图的准确度无关。

A、所画图样形状B、所加文字说明C、所注尺寸数值D、所标绘图比例正确答案：C9.鸭笔由笔杆和两个( )的钢片组成，两个钢片的中部有一个用来调节距离的螺钉。

A、圆形B、三角形状C、鸭嘴形状D、矩形正确答案：C10.当圆锥与圆球相贯且圆锥轴线( )时，相贯线的几何形状为圆。

A、相交于中心线B、相交与球C、通过球心D、相切于球正确答案：C11.一张完整的装配图应包括一组视图、( )、技术要求、零部件序号和标题栏以及明细表。

A、必要的尺寸B、零件的名称C、装配的要求D、必要的公差正确答案：A12.组合体尺寸标注的要求是( )。

A、不能漏掉重要尺寸B、标注尺寸齐全C、尺寸要尽量的多D、尺寸要尽量的少正确答案：B13.图纸管理系统中，( )操作是以文本方式显示产品树的信息。

A、统计B、显示C、查询D、计算正确答案：B14.当直线与投影面垂直时，直线的投影反映( )。

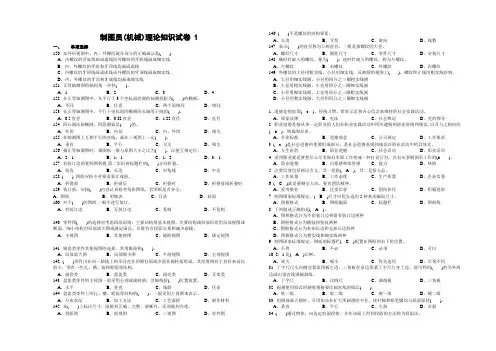

制图员(机械)理论知识试卷 1一、单项选择150. 在外形视图中，内、外螺纹旋合部分的正确画法是()。

A、内螺纹的牙底线画成虚线而外螺纹的牙底线画成细实线B、内、外螺纹的牙底和牙顶线均画成虚线C、内螺纹的牙顶线画成虚线而外螺纹的牙顶线画成细实线D、内、外螺纹的牙顶和牙底线均画成细实线151. 正等轴测图的轴间角一共有()。

A、1B、2C、3D、4152. 在正等轴测图中，凡平行于3个坐标面的圆的轴测投影为()的椭圆。

A、不同B、任意C、两个面相同D、相同153. 在正等轴测图中，平行于坐标面的椭圆的长轴等于圆的()。

A、0.5直径B、0.82直径C、1.22直径D、直径154. 四心圆法画椭圆，四段圆弧是()的。

A、外切B、内切C、内、外切D、相交155. 在轴测图上互相平行的直线，画在三视图上一定()。

A、垂直B、平行C、交叉D、相交156. 描正等轴测图时，描图纸一般与原图大小之比为()，以便互相定位。

A、2：1B、1：1C、1：2D、3：1157. 有装订边的复制图折叠,第二步沿着标题栏的()方向折叠。

A、短边B、长边C、对角线D、中边158. () 图纸应按专业要求装订成册。

A、折叠前B、折叠后C、折叠时D、折叠前或折叠时159. 装订前，应按()内容认真检查每张图纸，看图纸是否齐全。

A、图纸B、明细表C、目录D、封面160. 对于()的图纸,一般不进行装订。

A、有装订边B、无装订边C、复制D、不复制140. 零件图()的选择应考虑四项原则：主要结构用基本视图、次要结构或局部形状用局部视图或断面、细小结构用局部放大图或规定画法、尽量符合投影关系和减少虚线。

A、主视图B、其他视图C、辅助视图D、规定视图141. 轴套类零件其他视图的选择，常用断面和()。

A、局部放大图B、局部缩小图C、半剖视图D、全剖视图142. ()零件由在同一轴线上的不同直径的圆柱面或少量非圆柱面组成，其厚度相对于直径来说比较小，常有一些孔、槽、筋和轮辐等结构。

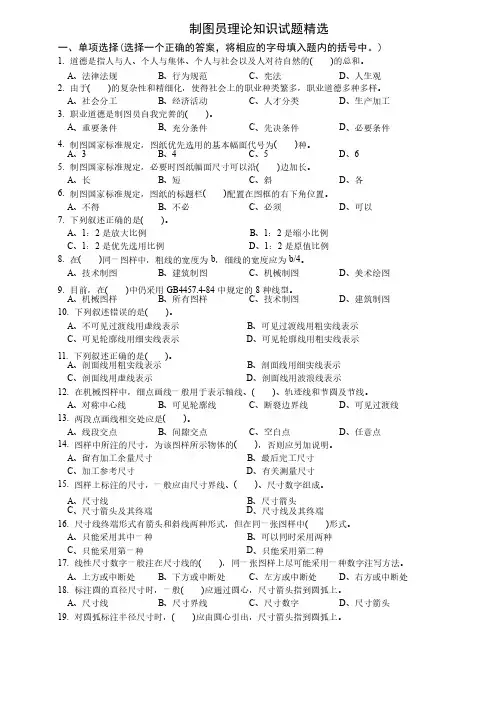

制图员理论知识试题精选一、单项选择一、单项选择((选择一个正确的答案，将相应的字母填入题内的括号中。

选择一个正确的答案，将相应的字母填入题内的括号中。

) )1. 道德是指人与人、个人与集体、个人与社会以及人对待自然的( )的总和。

的总和。

A 、法律法规、法律法规B 、行为规范、行为规范C 、宪法、宪法D 、人生观、人生观2. 由于( )的复杂性和精细化，使得社会上的职业种类繁多，职业道德多种多样。

的复杂性和精细化，使得社会上的职业种类繁多，职业道德多种多样。

A 、社会分工、社会分工B 、经济活动、经济活动C 、人才分类、人才分类D 、生产加工、生产加工3. 职业道德是制图员自我完善的( )。

A 、重要条件、重要条件B 、充分条件、充分条件C 、先决条件、先决条件D 、必要条件、必要条件4. 制图国家标准规定，图纸优先选用的基本幅面代号为( )种。

种。

A 、3 B 、4 C 、5D 、6 5. 制图国家标准规定，必要时图纸幅面尺寸可以沿( )边加长。

边加长。

A 、长、长B 、短、短C 、斜、斜D 、各、各6. 制图国家标准规定，图纸的标题栏( )配置在图框的右下角位置。

配置在图框的右下角位置。

A 、不得、不得B 、不必、不必C 、必须、必须D 、可以、可以7. 下列叙述正确的是( )。

A 、1：2是放大比例是放大比例B 、1：2是缩小比例是缩小比例C 、1：2是优先选用比例是优先选用比例D 、1：2是原值比例是原值比例8. 在( )同一图样中，粗线的宽度为b ，细线的宽度应为b/4。

A 、技术制图、技术制图B 、建筑制图、建筑制图C 、机械制图、机械制图D 、美术绘图、美术绘图9. 目前，在( )中仍采用GB4457.4-84中规定的8种线型。

种线型。

A 、机械图样、机械图样 B 、所有图样、所有图样 C 、技术制图、技术制图 D 、建筑制图、建筑制图10. 下列叙述错误的是( )。

A 、不可见过渡线用虚线表示、不可见过渡线用虚线表示B 、可见过渡线用粗实线表示、可见过渡线用粗实线表示C 、可见轮廓线用细实线表示、可见轮廓线用细实线表示D 、可见轮廓线用粗实线表示、可见轮廓线用粗实线表示11. 下列叙述正确的是( )。

其他制图员初级工理论知识合并卷一、判断题(正确的请在括号内打“√”，错误的请在括号内打“× ”，每题2分，共246分)1.>( )AutoCAD 绘图过程中，连续按Esc键，可以退回到命令状态。

答案：√2.>( )AutoCAD 绘图过程中，在绘图窗口单击中键，可重复上一命令。

答案：×3.>( )AutoCAD 绘图过程中，按空格键可重复上一命令。

答案：√4.>( )AutoCAD 绘图过程中，按下按钮，即打开自动捕捉功能。

答案：√5.>( ) 在AutoCAD中，单击对象捕捉命令后，只有在系统提示输入点或指定点时，对象捕捉才生效，只要不按确定键，可多次捕捉，直到确定为止。

答案：×6.>( ) 在AutoCAD中，当捕捉对象为圆心时，应将光标移至圆(圆弧)、椭圆(椭圆弧)或圆环的圆心附近，单击左建即捕捉到圆心。

答案：×7.>( ) 在AutoCAD中，被编辑的对象可以处于任何图层，而且编辑后图形层不变。

答案：√8.>( ) 在AutoCAD中，用户要在某一特定的图层上绘制图形对象，必须把该层设为当前层，否则图形不在该图层上。

答案：√9.>( ) 同一张图中，允许建立两个相同的图层。

答案：×10.>( ) “另存文件”就是将已存储在磁盘上的文件重新命名进行存储或存储在其他位置。

答案：√11.>( ) 已经存储过的文件，再存储时，不再出现“保存文件”对话框，则仍按当前文件存储。

答案：√12.>( ) 计算机绘图中的“视图缩放” 命令，改变了图形在屏幕上显示的视觉效果，也改变了原图形的实际大小。

答案：×13.>( ) CAD绘图软件的显示命令与绘图、编辑命令不同，用任何显示命令都不影响图形中原有实体之间的相对位置关系。

答案：√14.>( ) “打开文件”就是调出并打开一个已存储过的图形文件。

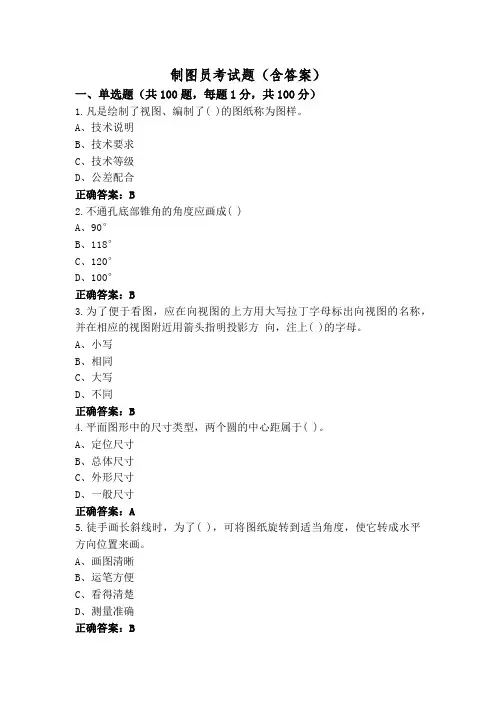

制图员考试题（含答案）一、单选题（共100题，每题1分，共100分）1.凡是绘制了视图、编制了( )的图纸称为图样。

A、技术说明B、技术要求C、技术等级D、公差配合正确答案：B2.不通孔底部锥角的角度应画成( )A、90°B、118°C、120°D、100°正确答案：B3.为了便于看图，应在向视图的上方用大写拉丁字母标出向视图的名称，并在相应的视图附近用箭头指明投影方向，注上( )的字母。

A、小写B、相同C、大写D、不同正确答案：B4.平面图形中的尺寸类型，两个圆的中心距属于( )。

A、定位尺寸B、总体尺寸C、外形尺寸D、一般尺寸正确答案：A5.徒手画长斜线时，为了( )，可将图纸旋转到适当角度，使它转成水平方向位置来画。

A、画图清晰B、运笔方便C、看得清楚D、测量准确正确答案：B6.两构件构成运动副的主要特征是什么？ ( )A、两构件能作相对运动B、两构件以点、线、面相接触C、两构件相联接D、两构件既联接又能作一定的相对运动正确答案：D7.空间互相平行的两条线段，向投影面作正投影之后( )。

A、交叉B、仍然平行C、仍然平行或重合D、相互垂直正确答案：C8.( )的机件一般用全剖视图表达。

A、外形较复杂B、局部较简单C、外形较简单D、局部较复杂正确答案：C9.下列哪个符号为厚度标注符号( )。

A、∠B、EQSC、tD、C正确答案：C10.为表达的需要，画轴测装配图时，可采用( )画法。

A、轴测图与平面图相结合B、二维剖视图C、整体与分解相结合D、中心投影正确答案：C11.圆锥与四棱柱相贯(同轴)时，相贯线的几何形状为( )双曲线。

A、二条B、四条C、一条D、三条正确答案：B12.( )是一种不采用装配工序而制成的单一成品。

A、常用件B、产品C、外购件D、零件正确答案：D13.徒手绘图时，手指应握在距铅笔笔尖约35mm处，手腕和小手指对纸面的( )。

A、压力不要太大B、压力先小后大C、压力不要太小D、压力先大后小正确答案：A14.换面法中，点的新投影到新轴的距离等于点的旧投影到( )的距离。

初级制图员考试试题及答案一、选择题1. 下列哪种制图方式适用于表现某个物体的内部结构和零部件的组成关系？A. 透视投影B. 正射投影C. 剖视投影D. 平面投影2. 下列哪种投影方式常用于制作建筑平面图？A. 透视投影B. 正射投影C. 等轴测投影D. 剖视投影3. 制图中，下图的比例尺表示为1：200，那么图中实际长度为20mm的线段在实际物体上的长度是多少？A. 4mB. 8mC. 10mD. 40m4. 下列哪种图样中的线重表示不能为浓黑色？A. 加工标注线B. 尺寸标注线C. 剖面线D. 等高线5. 下列哪种图样中的线型通常用于表示隐藏线？A. 连续、粗实线B. 简细直线C. 虚线D. 简细曲线二、填空题6. 制图中，给定一个角度为30°，求其补角为_______。

7. 制图过程中，线宽的单位为_______。

8. 制图和设计中，CAD是指_______，是计算机辅助设计的缩写。

9. 图纸上标注的英寸尺寸为4 1/2″，转换成毫米为_______mm。

10. 制图中，破折号的长度为_______。

三、简答题11. 请简要说明平面投影的定义及其在制图中的应用。

12. 请列举在制图中常见的线型，并说明其使用场景。

13. 请简述CAD在制图中的优势和应用范围。

14. 制图中常用的比例尺有哪些？请分别说明其使用场景。

15. 请简要描述平行投影和透视投影的区别及应用。

四、绘图题16. 请使用适当的投影方式和投影方法，绘制给定的三维物体的平面图。

试题答案：一、选择题答案：1. C2. B3. C4. D5. C二、填空题答案：6. 60°7. 毫米8. 计算机辅助设计9. 114.310. 3mm三、简答题答案：11. 平面投影是指将三维物体投影到一个平面上的过程。

在制图中，平面投影常用于绘制建筑平面图和机械零件图等。

12. 常见的线型有实线、虚线、点线和轴线。

实线一般用于表达物体的轮廓或实体部分，虚线用于表示隐藏线或构件的轮廓，点线用于表示辅助尺寸或定位线，轴线用于表示物体的轴线或对称轴。

制图员项目理论知识题库一、单项选择1. 制图国家标准规定，( A )分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。

图纸中斜体字字头向右倾斜，与( B )成75°角。

和细线2. 3. A 、图框格式B 、图纸幅面C 、基本图幅D 、标题制图国家标准规定，图纸的标题栏( C)配置在图框的右下角位置。

A 、不得B 、不必C 、必须D 、可以图纸中字体的宽度一般为字体高度的( C )倍。

A 、1/2B 、1/3C 1PD 、1,34.A 、竖直方向B 、水平基准线C 、图纸左端D 、图框右侧5. 下列叙述错误的是( D )。

A 、轴线用细点画线表示B 、对称中心线用细点画线表示C 、轨迹线用细点画线表示口、尺寸线用细点画线表示 6. 图样上标注的尺寸，一般应由尺寸界线、()、尺寸数字组成。

4尺寸线8、尺寸箭头 C 、尺寸箭头及其终端口、尺寸线及其终端7. 尺寸线终端形式有( B )两种形式。

A 、箭头和圆点B 、箭头和斜线C 、圆圈和圆点D 、粗线8. 下列叙述错误的是( C ）。

A、图形的轮廓线可作尺寸界线B、图形的轴线可作尺寸界线C、图形的剖面线可作尺寸界线D、图形的对称中心线可作尺寸界线9. 尺寸线不能用其他图线代替，一般也( A )与其他图线重合或画在其延长线上。

A、不得B、可以C、允许D、必须10. 线性尺寸数字一般注在尺寸线的上方或中断处，同一张图样上尽可能( D )数字注写方法。

A、采用第一种B、采用第二种C、混用两种D、采用一种11. 标注角度尺寸时，尺寸数字一律( B )写，尺寸界线沿径向引出，尺寸线画成圆弧，圆心是角的顶点。

A、竖直B、水平C、左斜D、右斜12. 平行投影法的投射中心位于( B )处。

A、有限远8、无限远C、投影面D、投影物体13. 工程上常用的( B )有多面正投影、轴测投影、透视投影和标高投影。

A、图纸B、投影C、方法D、工具14. 关于斜投影的定义，下列叙述正确的是( D )。

制图员考试题及参考答案一、单选题（共100题，每题1分，共100分）1.间隙配合是指( )。

A、孔和轴的公差相互交错B、孔的公差带在轴的公差带之上C、孔和轴的公差小于零D、孔的公差带在轴的公差带之下正确答案：B2.圆柱齿轮的分度圆和分度线均用( )绘制。

A、细点画线B、粗实线C、粗点画线D、细实线正确答案：A3.( )凡是绘制了视图、编制了技术要求的图纸称为。

A、技术图B、图样C、装配图D、零件图正确答案：B4.为保证零件的( )，必须将零件的实际尺寸控制在允许的变动范围内。

A、完整性B、密封性C、互换性D、长寿性正确答案：C5.为表达的需要，画轴测装配图时，可采用( )画法。

A、二维剖视图B、中心投影C、整体与分解相结合D、轴测图与平面图相结合正确答案：C6.新投影轴垂直于一般位置平面内的一条水平线时，可以求该平面对( )的倾角。

A、倾斜面B、水平面C、侧平面D、正平面正确答案：B7.选择( )零件的主视图时，应使其轴线处于水平位置且反映形体结构特点。

A、轴套类B、盘盖类C、叉架类D、箱壳类正确答案：A8.四心圆法画椭圆，切点在( )。

A、对角线上B、两圆心连线的垂线上C、两圆心连线的延长线上D、共轭直径上正确答案：C9.以回转面为某方向的轮廓时，一般不标注该方向的( )尺寸。

A、定位B、总体C、定形D、个体正确答案：B10.选择一组视图，表达组合体的( )是既制图简便，又看图方便。

A、最高要求B、最低要求C、基本要求D、最好要求正确答案：C11.实际尺寸是具体零件上( )尺寸的测得值。

A、某一位置的B、整个表面的C、部分表面的D、所有表面的正确答案：A12.对于零件上用钻头钻出的不通孔或阶梯孔，画图时锥角一律画成120°。

钻孔深度是指( )。

A、圆柱部分的深度，包括锥坑B、圆柱部分的深度，不包括锥坑C、圆锥部分的深度，包括圆坑D、圆锥部分的深度，不包括圆坑正确答案：B13.国家标准规定，不画剖面符号的肋板，用( )与相邻部分分开。

机械识图理论考试题一、单项选择1. 下列等式正确的是()。

A、1张A2幅面图纸=2张A1幅面图纸B、1张A4幅面图纸=2张A3幅面图纸C、2张A2幅面图纸=1张A0幅面图纸D、2张A1幅面图纸=1张A2幅面图纸2. 关于图纸的标题栏在图框中的位置，下列叙述正确的是()。

A、配置在任意位置B、配置在右下角C、配置在左下角D、配置在图中央3. 下列叙述正确的是()。

A、1：2是放大比例B、1：2是缩小比例C、1：2是优先选用比例D、1：2是原值比例4. 回转体轴线一般采用()表示。

A、粗实线B、细实线C、细点画线D、粗点画线5. 图样中所注的尺寸，为该图样所示物体的()，否则应另加说明。

A、留有加工余量尺寸B、最后完工尺寸C、加工参考尺寸D、有关测量尺寸6. 图样上标注的尺寸，一般应由尺寸界线、()、尺寸数字组成。

A、尺寸线B、尺寸箭头C、尺寸箭头及其终端D、尺寸线及其终端7. 尺寸线终端形式有箭头和()两种形式。

A、圆点B、圆圈C、直线D、斜线8. 图样中尺寸数字不可被任何图线所通过，当不可避免时，必须把()断开。

A、尺寸线B、尺寸界线C、图线D、数字9. 对圆弧标注半径尺寸时，尺寸线应由圆心引出，()指到圆弧上。

A、尺寸线B、尺寸界线C、尺寸箭头D、尺寸数字10. 标注角度尺寸时，尺寸数字一律水平写，()沿径向引出，尺寸线画成圆弧，圆心是角的顶点。

A、尺寸线B、尺寸界线C、尺寸线及其终端D、尺寸数字11. 用圆规画()时，可用加长杆扩大所画圆的半径，使针脚和铅笔脚均与纸面保持垂直。

A、小圆B、大圆C、曲线D、直线12. ()通过物体，向选定的面投射，并在该面上得到投影的方法称为投影法。

A、垂直线B、平行线C、作图线D、投射线13. 平行投影法的投射中心位于()处。

A、有限远B、无限远C、投影面D、投影物体14. 工程上常用的()有多面正投影、轴测投影、透视投影和标高投影。

A、图纸B、投影C、方法D、工具15. 零件按结构特点可分为()。

制图员题库含参考答案一、单选题（共100题，每题1分，共100分）1.相切处( )分开时，称之为相切组合。

A、有线B、无线C、相交体D、相切正确答案：B2.工程上描述物体的形状采用的是( )。

A、正投影B、斜投影C、平行投影D、以上3种都用正确答案：A3.用哪个命令可以同时标注出形位公差及其引线?( )A、引线B、公差C、线性D、折弯正确答案：A4.盘盖类零件上的孔、槽、轮辐等结构的分布状况，一般采用( )来表示。

A、左视图B、斜剖视图C、主视图D、全剖视图正确答案：A5.求相贯线的基本方法是( )法。

A、辅助平面B、辅助球面C、辅助投影D、表面取线正确答案：A6.基本几何体分为曲面立体和( )两大类。

A、棱柱C、棱台D、平面立体正确答案：D7.换面法中，当新坐标轴平行于a′b′时，可以求一般位置直线对( )的倾角。

A、W面B、H１面C、H面D、V面正确答案：D8.已知某轴φ46h7，查得对应尺寸的标准公差为0.025，则此尺寸的上下偏差为( )。

A、+0.025，0B、0，-0.025C、0.0125，0D、0，+0.025正确答案：B9.将图形中图形对象缩放（SCale）2 倍，其长度、线宽和颜色发生怎样的变化？( )A、长度和线宽为原来长度 2 倍，颜色不变B、长度为原来长度 2 倍，线宽不变，颜色变为随层C、长度为原来长度 2 倍，线宽为原来长度 0.5 倍，颜色不变D、长度为原来长度 2 倍，颜色和线宽不变正确答案：D10.球体截交线投影可能是圆、椭圆或( )。

A、多边形B、四边形C、直线D、三角形正确答案：C11.根据零件的结构特点可将零件分为6类：轴套类、盘盖类、( )、叉架类、薄板弯制类和镶合件类。

A、箱壳类C、空腔类D、主体类正确答案：A12.对计算机绘制的图形，系统可使用( )命令得到封闭图形的面积。

A、手工计算B、绘图关系C、查询命令D、计算公式正确答案：C13.画斜剖视图时，( )配置在箭头所指的方向，并符合投影关系。

初级绘图员试题及答案一、选择题（每题2分，共20分）1. 下列哪个软件不是绘图软件？A. AutoCADB. PhotoshopC. SketchUpD. Microsoft Word答案：D2. 绘图员在进行图纸绘制时，应遵循的原则是什么？A. 随意绘制B. 符合规范C. 快速完成D. 忽略细节答案：B3. 在AutoCAD中，哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A4. 下列哪个选项不是绘图员的基本技能？A. 熟悉绘图软件B. 掌握绘图规范C. 精通编程D. 理解图纸要求5. 绘图员在绘制图纸时，应该使用哪种比例尺？A. 1:1B. 1:100C. 1:1000D. 根据图纸要求答案：D6. 在绘图过程中，如果需要修改已绘制的线条，应使用哪个命令？A. MOVEB. ERASEC. OFFSETD. TRIM答案：D7. 绘制建筑平面图时，通常使用哪种线条表示墙体？A. 虚线B. 点画线C. 实线D. 双线答案：D8. 绘图员在绘制图纸时，应如何标注尺寸？A. 随意标注B. 清晰、准确C. 忽略不标D. 仅标注关键尺寸答案：B9. 在AutoCAD中，哪个命令用于创建圆？B. ARCC. ELLIPSED. POLYGON答案：A10. 绘图员在完成图纸后，应进行哪些工作？A. 保存文件B. 打印图纸C. 审核图纸D. 所有选项答案：D二、填空题（每题2分，共20分）1. 在AutoCAD中，使用________命令可以创建一个矩形。

答案：RECTANGLE2. 绘图员在绘制图纸时，应确保图纸的________和________。

答案：清晰度准确性3. 在AutoCAD中，使用________命令可以创建一个圆形。

答案：CIRCLE4. 绘图员在绘制图纸时，应遵循的基本原则是________。

答案：符合规范5. 在AutoCAD中，使用________命令可以创建一个多边形。

制图员试题+参考答案一、单选题（共100题，每题1分，共100分）1.按制图标准规定，表示斜视图名称的大写拉丁字母应( )旋转符号的箭头端。

A、靠近B、垂直C、平行D、远离正确答案：A2.国家标准规定，分度圆上的齿形角为标准值，其值为( )。

A、15°B、20°C、22°D、25°正确答案：B3.图样和文件的编号应与企业计算机辅助管理分类编号( )相协调。

A、规定B、原则C、要求D、论述正确答案：C4.换面法中，点的新投影到新轴的距离等于点的旧投影到( )的距离。

A、旧轴B、Y１C、X１D、新轴正确答案：A5.( )命令用于绘制多条相互平行的线，每一条的颜色和线型可以相同，也可以不同，此命令常用来绘制建筑工程上的墙线。

A、多线B、样条曲线C、直线D、多段线正确答案：A6.计算机绘图时实体的属性包括实体( )等。

A、图层、线型、颜色及大小B、图层、功能、画法C、大小、功能、画法D、线型、颜色、大小及作用正确答案：A7.公差等级确定尺寸的精确程度，公称尺寸≦500mm的公差等级共分为( )级。

A、20B、18C、18D、21正确答案：A8.配合的种类有间隙配合、( )、过渡配合三种。

A、无隙配合B、过松配合C、过紧配合D、过盈配合正确答案：D9.尺寸线终端形式有箭头和( )两种形式。

A、直线B、圆圈C、斜线D、圆点正确答案：C10.一次换面中，与原来某一基本投影面垂直且有利于解题的投影面称为( )。

A、斜投影面B、旧投影面C、新投影面D、不变投影面正确答案：C11.已知某轴φ46h7，查得对应尺寸的标准公差为0.025，则此尺寸的上下偏差为( )。

A、0，-0.025B、+0.025，0C、0，+0.025D、0.0125，0正确答案：A12.两等直径圆柱轴线正交相贯，其相贯线是( )A、空间曲线B、直线C、圆D、椭圆正确答案：D13.徒手画直径较大圆时，先画出中心线，在中心线上用半径长度量出四点，再过圆心增画两条45°的斜线，在线上再定4个点，然后( )画圆。
