轨道交通站台屏蔽门系统简介

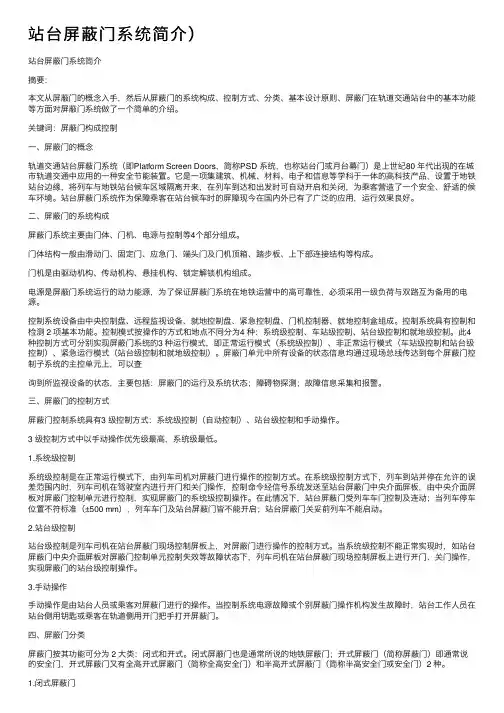

站台屏蔽门系统简介）站台屏蔽门系统简介摘要：本⽂从屏蔽门的概念⼊⼿，然后从屏蔽门的系统构成、控制⽅式、分类、基本设计原则、屏蔽门在轨道交通站台中的基本功能等⽅⾯对屏蔽门系统做了⼀个简单的介绍。

关键词：屏蔽门构成控制⼀、屏蔽门的概念轨道交通站台屏蔽门系统（即Platform Screen Doors，简称PSD 系统，也称站台门或⽉台幕门）是上世纪80 年代出现的在城市轨道交通中应⽤的⼀种安全节能装置。

它是⼀项集建筑、机械、材料、电⼦和信息等学科于⼀体的⾼科技产品，设置于地铁站台边缘，将列车与地铁站台候车区域隔离开来，在列车到达和出发时可⾃动开启和关闭，为乘客营造了⼀个安全、舒适的候车环境。

站台屏蔽门系统作为保障乘客在站台候车时的屏障现今在国内外已有了⼴泛的应⽤，运⾏效果良好。

⼆、屏蔽门的系统构成屏蔽门系统主要由门体、门机、电源与控制等4个部分组成。

门体结构⼀般由滑动门、固定门、应急门、端头门及门机顶箱、踏步板、上下部连接结构等构成。

门机是由驱动机构、传动机构、悬挂机构、锁定解锁机构组成。

电源是屏蔽门系统运⾏的动⼒能源，为了保证屏蔽门系统在地铁运营中的⾼可靠性，必须采⽤⼀级负荷与双路互为备⽤的电源。

控制系统设备由中央控制盘、远程监视设备、就地控制盘、紧急控制盘、门机控制器、就地控制盒组成。

控制系统具有控制和检测 2 项基本功能。

控制模式按操作的⽅式和地点不同分为4 种：系统级控制、车站级控制、站台级控制和就地级控制。

此4种控制⽅式可分别实现屏蔽门系统的3 种运⾏模式，即正常运⾏模式（系统级控制）、⾮正常运⾏模式（车站级控制和站台级控制）、紧急运⾏模式（站台级控制和就地级控制）。

屏蔽门单元中所有设备的状态信息均通过现场总线传达到每个屏蔽门控制⼦系统的主控单元上，可以查询到所监视设备的状态，主要包括：屏蔽门的运⾏及系统状态；障碍物探测；故障信息采集和报警。

三、屏蔽门的控制⽅式屏蔽门控制系统具有3 级控制⽅式：系统级控制（⾃动控制）、站台级控制和⼿动操作。

地铁屏蔽门系统地铁屏蔽门系统是现代城市轨道交通中的重要组成部分，它为乘客提供了一个安全、舒适、快捷的乘车环境。

本文将从定义、结构、工作原理、优点等方面对地铁屏蔽门系统进行介绍。

地铁屏蔽门系统是指在地铁站台上设置的一种安全装置，用于隔离列车和站台之间的空隙，保障乘客安全。

它包括一系列的门扇和框架结构，安装在站台边缘与列车轨道之间。

地铁屏蔽门系统主要由门扇、框架结构、控制系统和电源系统等组成。

门扇采用玻璃或金属材料制成，具有较高的强度和透明度。

框架结构由铝合金或钢材制成，用于支撑和固定门扇。

控制系统包括传感器、控制器和操作面板等，用于实现门的开关和监控。

电源系统则为整个系统提供电力。

地铁屏蔽门系统的工作原理主要基于传感器和控制系统。

当列车进站停稳后，控制系统会通过传感器检测到列车的位置，然后自动打开屏蔽门，使乘客能够方便快捷地上下车。

同时，控制系统还可以实时监控屏蔽门的开关状态，及时发现异常情况并采取相应措施。

安全：屏蔽门可以有效地隔离列车和站台之间的空隙，防止乘客跌入轨道或触电等意外事故的发生。

舒适：屏蔽门可以减少列车进站时产生的噪音和气流对乘客的影响，使乘客在地铁站内感受到更加舒适的环境。

节能：屏蔽门可以减少地铁站内的空调能耗，降低能源消耗。

美观：屏蔽门的外观设计简洁大方，可以为地铁站增添现代化的气息。

地铁屏蔽门系统作为一种重要的安全装置，在现代城市轨道交通中发挥着越来越重要的作用。

它的出现为乘客提供了更加安全、舒适、快捷的乘车环境，也成为了城市轨道交通发展的一大趋势。

清代门襟闭合系统是中国传统服饰文化中的重要组成部分，其独特的形态和精美的工艺，不仅体现了古代中国人民的智慧和创造力，更在艺术价值上为后人留下了丰富的遗产。

本文将从清代门襟闭合系统的背景、构成、使用方法、艺术价值等方面进行深入探讨。

清代是中国历史上政治、文化、经济高度集权的时期，其服饰文化也呈现出独特的形态。

门襟闭合系统作为清代服饰的重要组成部分，最早出现在清代中期，并在后期得到了广泛应用。

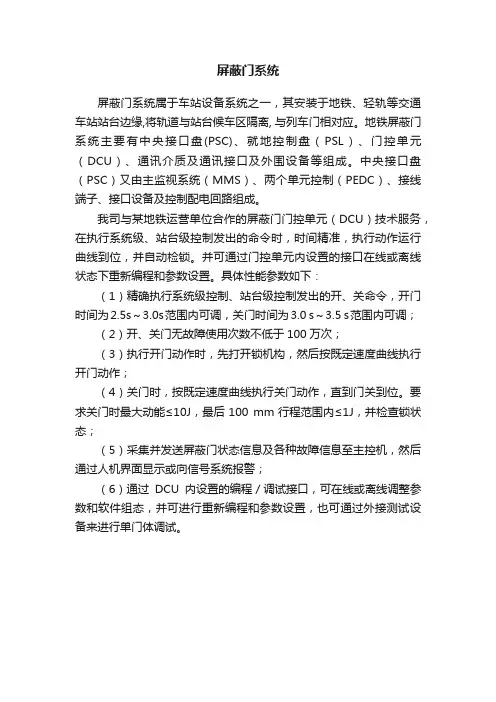

屏蔽门系统
屏蔽门系统属于车站设备系统之一，其安装于地铁、轻轨等交通车站站台边缘,将轨道与站台候车区隔离, 与列车门相对应。

地铁屏蔽门系统主要有中央接口盘(PSC)、就地控制盘（PSL）、门控单元（DCU）、通讯介质及通讯接口及外围设备等组成。

中央接口盘（PSC）又由主监视系统（MMS）、两个单元控制（PEDC）、接线端子、接口设备及控制配电回路组成。

我司与某地铁运营单位合作的屏蔽门门控单元（DCU）技术服务，在执行系统级、站台级控制发出的命令时，时间精准，执行动作运行曲线到位，并自动检锁。

并可通过门控单元内设置的接口在线或离线状态下重新编程和参数设置。

具体性能参数如下：
（1）精确执行系统级控制、站台级控制发出的开、关命令，开门时间为2.5s～3.0s范围内可调，关门时间为3.0 s～3.5 s范围内可调；
（2）开、关门无故障使用次数不低于100万次；
（3）执行开门动作时，先打开锁机构，然后按既定速度曲线执行开门动作；
（4）关门时，按既定速度曲线执行关门动作，直到门关到位。

要求关门时最大动能≤10J，最后100 mm行程范围内≤1J，并检查锁状态；
（5）采集并发送屏蔽门状态信息及各种故障信息至主控机，然后通过人机界面显示或向信号系统报警；
（6）通过DCU内设置的编程／调试接口，可在线或离线调整参数和软件组态，并可进行重新编程和参数设置，也可通过外接测试设备来进行单门体调试。

地铁屏蔽门系统文档编号：TMBS-2021-001日期.2021年8月25日⒈综述地铁屏蔽门系统（以下简称“系统”）是一种用于地铁站台入口和出口的安全控制系统，旨在确保乘客的安全，并减少不明身份人员的闯入。

⒉系统组成⑴主控制器系统的主控制器是系统的核心部件，负责监测和控制屏蔽门的运行，并与其他子系统进行通信。

⑵屏蔽门屏蔽门是系统的关键部件，负责限制乘客的出入，并在发生紧急情况时迅速关闭。

⑶感应器系统配备了各种感应器，如红外感应器、压力感应器等，用于检测人流、判断乘客状态以及监控系统的运行情况。

⑷控制面板控制面板提供了对系统的操作界面，包括控制屏蔽门的开闭、调节系统参数等功能。

⑸报警系统报警系统能够在紧急情况下发出警报，并通知相关人员采取适当的行动。

⒊系统安装与维护⑴安装要求系统的安装必须符合相关建筑和安全规范，确保系统的稳定性和可靠性。

⑵维护计划定期维护对系统的正常运行至关重要。

维护计划应包括对感应器的定期清洁、屏蔽门的机械检查和润滑、主控制器的软件更新等。

⑶故障排除与修复系统出现故障时，应及时进行故障排除，并确定适当的修复措施。

对于较复杂的故障，建议寻求厂商的技术支持。

⒋安全措施⑴紧急停机按钮系统应配备紧急停机按钮，方便人员在发生紧急情况时迅速停止屏蔽门的运行。

⑵紧急疏散通道为确保人员安全疏散，系统应设置紧急疏散通道，并保持畅通。

⑶防护措施为预防乘客受伤，系统的屏蔽门应具备防夹功能，并符合相关安全标准。

⒌附件本文档附带以下附件：●屏蔽门系统安装图纸●屏蔽门系统维护手册●屏蔽门系统报警联络表⒍法律名词及注释⑴安全规范：指相关机构或颁布的关于建筑工程或设备安全的法律规定。

⑵防夹功能：指系统中的技术措施，用于防止乘客在屏蔽门关闭时被夹伤。

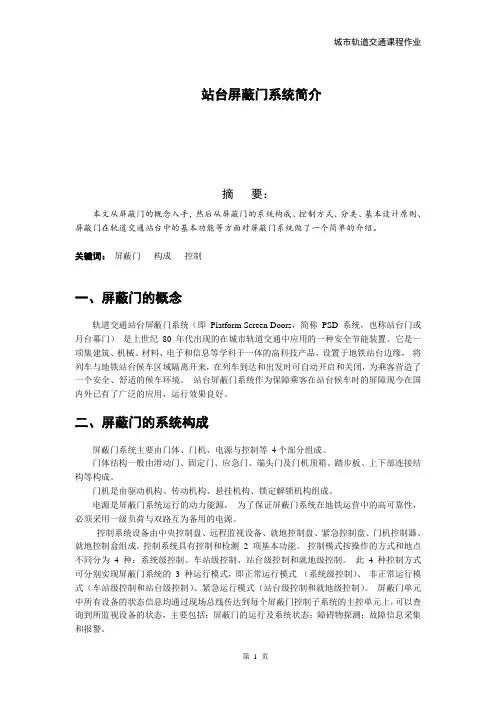

站台屏蔽门系统简介摘要：本文从屏蔽门的概念入手，然后从屏蔽门的系统构成、控制方式、分类、基本设计原则、屏蔽门在轨道交通站台中的基本功能等方面对屏蔽门系统做了一个简单的介绍。

关键词：屏蔽门构成控制一、屏蔽门的概念轨道交通站台屏蔽门系统（即Platform Screen Doors，简称PSD 系统，也称站台门或月台幕门）是上世纪80 年代出现的在城市轨道交通中应用的一种安全节能装置。

它是一项集建筑、机械、材料、电子和信息等学科于一体的高科技产品，设置于地铁站台边缘，将列车与地铁站台候车区域隔离开来，在列车到达和出发时可自动开启和关闭，为乘客营造了一个安全、舒适的候车环境。

站台屏蔽门系统作为保障乘客在站台候车时的屏障现今在国内外已有了广泛的应用，运行效果良好。

二、屏蔽门的系统构成屏蔽门系统主要由门体、门机、电源与控制等4个部分组成。

门体结构一般由滑动门、固定门、应急门、端头门及门机顶箱、踏步板、上下部连接结构等构成。

门机是由驱动机构、传动机构、悬挂机构、锁定解锁机构组成。

电源是屏蔽门系统运行的动力能源，为了保证屏蔽门系统在地铁运营中的高可靠性，必须采用一级负荷与双路互为备用的电源。

控制系统设备由中央控制盘、远程监视设备、就地控制盘、紧急控制盘、门机控制器、就地控制盒组成。

控制系统具有控制和检测2 项基本功能。

控制模式按操作的方式和地点不同分为4 种：系统级控制、车站级控制、站台级控制和就地级控制。

此4 种控制方式可分别实现屏蔽门系统的3 种运行模式，即正常运行模式（系统级控制）、非正常运行模式（车站级控制和站台级控制）、紧急运行模式（站台级控制和就地级控制）。

屏蔽门单元中所有设备的状态信息均通过现场总线传达到每个屏蔽门控制子系统的主控单元上，可以查询到所监视设备的状态，主要包括：屏蔽门的运行及系统状态；障碍物探测；故障信息采集和报警。

三、屏蔽门的控制方式屏蔽门控制系统具有3 级控制方式：系统级控制（自动控制）、站台级控制和手动操作。

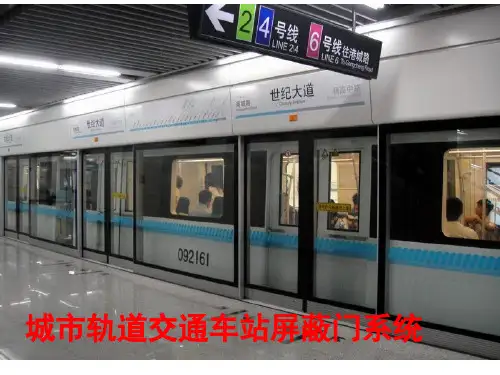

轨道交通站台屏蔽门系统1屏蔽门的概念及功用安装于地铁、轻轨等轨道交通车站站台边缘，将轨道与站台候车区隔离，设有与列车门相对应，可多级控制开启与关闭滑动门的连续屏障，称为城市轨道交通站台屏蔽门，简称屏蔽门。

包括全高屏蔽门、半高屏蔽门。

屏蔽门将站台候车区域与轨道隔离，并设置与列车门对应的活动门，列车到站后，乘客可通过与列车车门同步打开的活动门直接出入列车车厢, 为候车乘客提供安全保障。

屏蔽门分为全高屏蔽门和半高屏蔽门两大类，地铁站台屏蔽门系统具有安全、节能、环保等作用，封闭式全高屏蔽门系统具有节能及降噪功效。

屏蔽门可以将候车空间与隧道空间完全隔开，候车厅的空调冷风不会与列车运行时产生的活塞风产生空气交换，从而大大减小了站台厅空调的容量和耗电量，并能降低列车运行时产生的噪音，为乘客创造一个舒适的候车环境。

2屏蔽门类型及系统构成2.1屏蔽门类型地铁屏蔽门按其功能可分为两大类：闭式和开式，闭式屏蔽门也是我们通常所说的地铁屏蔽门，开式屏蔽门即我们通常说的安全门，开式屏蔽门又有全高开式屏蔽门和半高开式屏蔽门两种。

开式屏蔽门：半高开式屏蔽门主要的作用是保证乘客的安全，高度一般为1200－1500mm，由于它不能完全隔绝列车运行的空气流动风和噪声对乘客的影响，因此，这种结构多用在敞开式地面站台或高架站台。

全高开式屏蔽门，除具有保证乘客的安全的功能外还能阻挡列车进站的气流对乘客的影响，高度一般为2800－3200mm，这种结构多用于没有空调系统的地下站台。

闭式屏蔽门：除具有保证乘客的安全的作用外，还具有隔断区间隧道内气流与车站内空调环境之间的冷热气流交换的功能，所以要求屏蔽门的气密性良好，这样才能使车站与区间的热交换减小到最低程度，达到节能的目的。

门体高度一般为2800－3200mm，这种结构多用于设有空调系统的站台。

2.2屏蔽门的系统构成：屏蔽门系统由机械和电气两部分构成，机械部分包括门体结构和门机系统，电气部分包括电源系统、控制系统等。

第一章绪论随着近几年我国城市轨道交通的飞速发展，乘客乘车的安全问题一直是所有地铁建设中的首要着眼点。

站台屏蔽门设备是20世纪80年代末在世界部分国家和地区的一种先进的安全环控设备。

站台屏蔽门系统是在20世纪80年代引入并使用到地铁、轻轨等轨道交通系统中的新兴安全机电设备。

随着屏蔽门系统设备技术的日益成熟，屏蔽门系统在城市轨道交通系统及其他系统中应用的优越性更加明显。

屏蔽门系统给地铁带来了显著的节能效果和车站内良好的候车环境及空气质量，给乘客留下了深刻的印象。

站台屏蔽门系统是应用在城市轨道交通中的一种安全装置，屏蔽门系统设置在车站站台边缘，将站台的区域和列车运动区域之间隔开的设备。

安装站台屏蔽门系统的重要目的是为了防止乘客或工作人员跌落轨道而产生意外事故，列车在没有进站时，站台屏蔽门是处于关闭的状态，以此保证乘客候车的安全，防止可能发生的种种意外；而当列车进站后，列车车门和站台屏蔽门门要求严格对准，并且要求列车车门与站台屏蔽门同时联动开启，以供乘客上下车，待乘客乘降结束后，站台屏蔽门和列车车门同步关闭。

站台屏蔽门未乘客提供了一个安全、舒适的候车环境，比并且大大提高了地铁的服务水平。

列车车门与站台屏蔽门作为乘客上下车的通道，两者的不同步问题会直接危害到乘客的乘车安全，会影响到城市轨道交通行业的服务质量。

车门、屏蔽门的开/关门问题由于牵涉车辆本身、信号系统和站台屏蔽门系统3个系统之间的协调配合，一直以来都是城市轨道交通所关注的问题，为了规范城市轨道交通的乘客服务，解决城市轨道交通车门、屏蔽门开/关不同步的问题，有必要对城市轨道交通列车车门及站台屏蔽门的开/关时序进行研究。

为规范城市轨道交通的乘客服务，解决城市轨道交通列车车门和站台屏蔽门开/关不同步问题，有必要对城市轨道交通中站台屏蔽门和列车车门开/关门时序进行研究。

目前还没有统一的标准及要求，在研究开/关门同步性的基础上，着重的研究列车车门和站台屏蔽门开关同步性的信息传输流程时间。
