饰面砖粘接强度检测仪的功能特点介绍 检测仪操作规程

瓷砖粘结强度检测方案一、背景介绍：二、检测设备及材料：1.超声波检测仪：用于实时检测瓷砖与基面之间的粘结强度。

2.加压设备：用于在检测前对瓷砖施加一定的压力。

3. 瓷砖样本：从不同批次、不同生产厂家获得的标准瓷砖样本，尺寸为10cm×10cm，保证样本的一致性和可比性。

4.基面材料：常用的基面材料如水泥砂浆等。

三、实验过程：1.样本制备：在每块瓷砖样本背面涂抹一层薄薄的胶水，然后将其与基面紧密粘结在一起，并于24小时后将样本的粘结强度保持在一个稳定状态。

2.检测前准备：将瓷砖样本放置在加压设备上，通过加压设备施加设定的压力，确保瓷砖与基面之间粘结牢固。

3.开始检测：使用超声波检测仪分别对瓷砖样本的四个角落进行测试，通过检测仪的显示结果可以获取瓷砖与基面之间的粘结强度。

4.数据记录：将测试所得的粘结强度数据记录下来，并进行分析和比较。

5.实验重复：为了保证实验结果的准确性和可靠性，应重复进行多次实验，并对结果取平均值。

四、实验注意事项：1.样本选择：选择符合标准的瓷砖样本，确保样本的质量和尺寸一致性。

2.样本处理：在样本制备过程中要均匀涂抹胶水，并保证样本与基面粘结充分。

3.实验环境：实验室应保持一定的温湿度，避免对瓷砖粘结强度测试结果产生影响。

4.数据处理：对测试结果进行多次重复，并求取平均值，提高实验结果的可靠性。

5.仪器校准：保证测试仪器的准确性，定期进行仪器的校准工作，以确保测试结果的可靠性。

五、参考标准：1.GB/T4100.1-2024《建筑陶瓷标准试验方法》2.JGJ/T67-2024《装饰装修层用陶瓷砖干铺施工及验收规范》六、结果分析与结论：通过以上实验方案的实施，可以得到不同瓷砖样本与基面之间的粘结强度数据，并进一步分析比较。

根据国家标准和实验结果，可以对瓷砖样本的粘结强度进行评估，并作出结果的判断和建议。

总结：瓷砖粘结强度测试是一项重要的检测工作，通过该方案可以对瓷砖与基面之间的粘结强度进行评估，为工程项目的可靠性和耐久性提供重要参考依据。

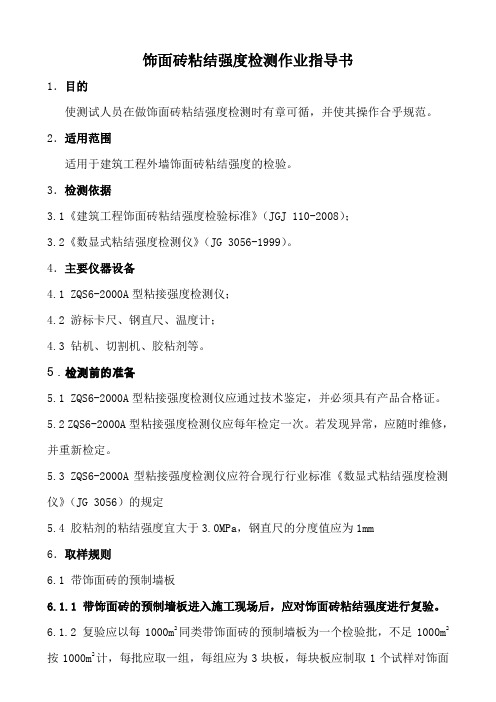

饰面砖粘结强度检测作业指导书1．目的使测试人员在做饰面砖粘结强度检测时有章可循，并使其操作合乎规范。

2．适用范围适用于建筑工程外墙饰面砖粘结强度的检验。

3．检测依据3.1《建筑工程饰面砖粘结强度检验标准》（JGJ 110-2008）；3.2《数显式粘结强度检测仪》（JG 3056-1999）。

4．主要仪器设备4.1 ZQS6-2000A型粘接强度检测仪；4.2 游标卡尺、钢直尺、温度计；4.3 钻机、切割机、胶粘剂等。

5．检测前的准备5.1 ZQS6-2000A型粘接强度检测仪应通过技术鉴定，并必须具有产品合格证。

5.2 ZQS6-2000A型粘接强度检测仪应每年检定一次。

若发现异常，应随时维修，并重新检定。

5.3 ZQS6-2000A型粘接强度检测仪应符合现行行业标准《数显式粘结强度检测仪》（JG 3056）的规定5.4 胶粘剂的粘结强度宜大于3.0MPa，钢直尺的分度值应为1mm6．取样规则6.1 带饰面砖的预制墙板6.1.1 带饰面砖的预制墙板进入施工现场后，应对饰面砖粘结强度进行复验。

6.1.2 复验应以每1000m2同类带饰面砖的预制墙板为一个检验批，不足1000m2按1000m2计，每批应取一组，每组应为3块板，每块板应制取1个试样对饰面砖粘结强度进行检验。

6.2 现场粘贴的外墙饰面砖6.2.1 现场粘贴的外墙饰面砖工程完工后，应对饰面砖粘结强度进行检验。

6.2.2 现场粘贴饰面砖粘结强度检验应以每1000m2同类墙体饰面砖为一个检验批，不足1000m2按1000m2计，每批应取一组3个试样，每相邻的三个楼层应至少取一组试样，试样应随机抽取，取样间距不得小于500mm。

6.2 采用水泥基胶粘剂粘贴外墙饰面砖采用水泥基胶粘剂粘贴外墙饰面砖时，可按胶粘剂使用说明书的规定时间或在粘贴外墙饰面砖14d及以后进行饰面砖粘结强度检验。

粘贴后28d以内达不到标准或有争议时，应以28—60d内约定时间检验的粘结强度为准。

饰面砖强度检测仪使用说明书地址：北京市房山区石楼镇双孝房琉路东（102400）网址：目录1.概述 (2)2.主要技术参数 (3)3.结构特征及工作原理 (3)4.智能压力数值显示器参数 (4)5.智能压力数值显示器使用方法 (5)5.1力值测定 (5)5.2数据查询 (5)6.功能与参数设置 (6)7.仪器校准 (7)8.基本规定 (8)9.检验方法 (8)10.粘接强度计算 (10)11.粘接强度评定 (10)12.注意事项 (11)13.附录A (12)1.概述随着我国国民经济的发展，建筑物采用釉面陶瓷墙砖、瓷质砖、陶瓷劈离砖、陶瓷锦砖、玻璃马赛克等（统称为饰面砖）作为饰面材料的工程越来越多，由于饰面砖的施工质量缺少必要的监督检验方法，建筑物外墙饰面砖因粘结强度问题造成脱落，伤人及财产损失的事故时有发生。

因此，建筑物外墙饰面砖的粘结强度关系到人民生命财产的安全。

为了加强饰面砖粘结质量的控制，保证工程质量。

中华人民共和国建设部于一九九七年颁布了强制性行业标准《建筑工程饰面砖粘结强度检验标准》（JGJ 110—97）和《外墙外保温工程技术规程》（JGJ 144—2004），并于一九九七年十月一日和二OO五年三月一日分别施行。

已报批的中华人民共和国行业标准《外墙饰面砖工程施工及验收规程》中，外墙饰面砖的砖粘结强度必须按照《建筑工程饰面砖粘结强度检验标准》（JGJ 110—97）的要求进行检验，并将检验结果作为工程验收的资料。

XH-6000N智能型高精度粘结（抗拉）强度检测仪，是北京天地星火科技发展有限公司依据中华人民共和国行业标准《建筑工程饰面砖粘结强度检验标准》（JGJ 110—97）和《外墙外保温工程技术规程》（JGJ 144—2004）专为检测饰面砖和外墙外保温材料的粘结强度而研制的。

根据《建筑工程饰面砖粘结强度检验标准》（JGJ 110—97）的要求，标准块的规格为95mm×45mm和40mm ×40mm两种，外墙外保温为40mm×40mm和100mm×100mm两种，它们在满足合格要求时的最小拉力为0.64kN、最大拉力为2.56kN。

饰面砖粘结强度检测操作细则一、检验操作根据JGJ110-2008一、试验设备和管理1、粘结强度检测仪，检测仪的精度等级M=1.5，每年检定一次。

2、标准为45号钢，规格：95mm×45mm×8mm±0.5mm；40mm×40mm×8mm±0.5mm。

3、游标卡尺，精度为0.02mm。

4、手持切割锯。

5、粘结强度检测仪，游标卡尺应每年检定一次。

6、粘结强度检测仪应由专人操作、保管、并且定期维护保养。

二、操作细则（一）检测前准备1、粘结强度检测仪使用前应检查各部件运行、数字显示器是否正常。

2、饰面砖一般在粘贴龄期达到28d时进行检验。

由专业人员随机抽样，取样间距不得小于500mm。

饰面砖切割尺寸应与标准块相同，切割至基体表面、深度应一致，两道相邻切割线应沿饰面砖灰缝切割。

3、饰面砖的取样数量应符合下列规定：（1）现场镶贴的外墙饰面砖工程：每300m2同类墙体取1组试样，每组3个，每一楼层不得少于1组。

不足300m2同类墙体，每两楼层取1组试样，每组3个。

（2）带饰面砖的预制板，每生产100块预制墙板取1组试样，每组在3块板中各取1个试样，预制墙板不足100块按100块计。

4、标准块粘贴前，标准块和饰面砖表面应清除污渍并保持干燥。

5、粘结剂应搅拌均匀，随用随配，涂布均匀，涂层厚度不得大于1mm，粘结后及时用胶带固定，按标准进行养护，待粘结剂凝固硬化后进行抗拨试验。

（二）检测操作1.安装千斤顶，使活塞升出约2mm，将数字显示器调零，拧紧拉力杆螺母。

2.开始试验，匀速摇转手柄升压，直至饰面砖剥离，记录粘结强度检测仪与数字显示器峰值破坏状态，用卡尺量饰面砖剥离后的尺寸，测量精度为0.1mm。

3.测试后降压至千斤顶复位，数字显示器复位调零，以准备下一个试验。

4.检测完毕应检查粘结强度检测仪是否正常，若发现数字显示异常应将该设备送检修，检定合格后再重新抽样试验。

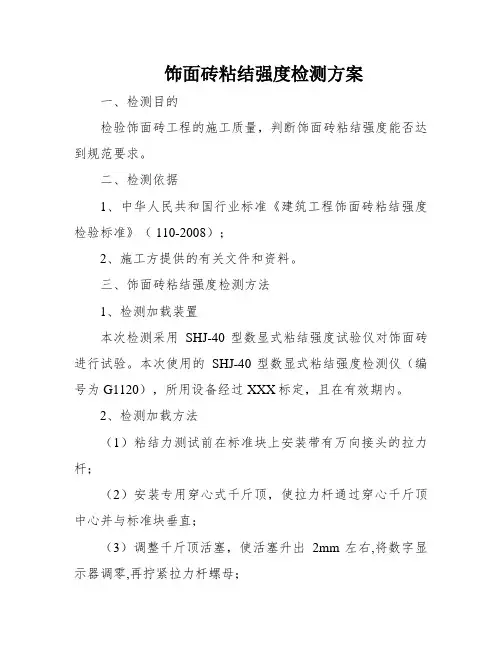

饰面砖粘结强度检测方案一、检测目的检验饰面砖工程的施工质量，判断饰面砖粘结强度能否达到规范要求。

二、检测依据1、中华人民共和国行业标准《建筑工程饰面砖粘结强度检验标准》（ 110-2008）；2、施工方提供的有关文件和资料。

三、饰面砖粘结强度检测方法1、检测加载装置本次检测采用SHJ-40型数显式粘结强度试验仪对饰面砖进行试验。

本次使用的SHJ-40型数显式粘结强度检测仪（编号为G1120），所用设备经过XXX标定，且在有效期内。

2、检测加载方法（1）粘结力测试前在标准块上安装带有万向接头的拉力杆；（2）安装专用穿心式千斤顶，使拉力杆通过穿心千斤顶中心并与标准块垂直；（3）调整千斤顶活塞，使活塞升出2mm左右,将数字显示器调零,再拧紧拉力杆螺母；（4）测试饰面砖粘结力时，匀速摇转手柄升压,直至饰面砖砖剥离,该值即是粘结力值；（5）测试后降压至千斤顶复位,取下拉力杆螺母及拉杆。

3、检测成效判定方法根据《建筑工程饰面砖粘结强度检验标准》（110-2008）规定，在建筑物外墙上镶贴的同类饰面砖,其粘结强度同时符合以下两项指标时可定为合格：（1）每组试样平均粘结强度不该小于0.4MPa；（2）每组可有一个试样的粘结强度小于0.4MPa，但不应小于0.3MPa。

当两项指标均不符合时,其粘结强度应定为不合格。

四、检测数量根据《建筑工程饰面砖粘结强度检验标准》（110-2008）中第3.0.6条规定：以每1000m2同类墙体饰面砖为一个检验批，不足1000m2应按1000m2计，每批应取一组3个试样，每相邻的三个楼层应至少取一组试样，试样应随机抽取，取样间距不得小于500 mm。

五、进度安排及成果提交。

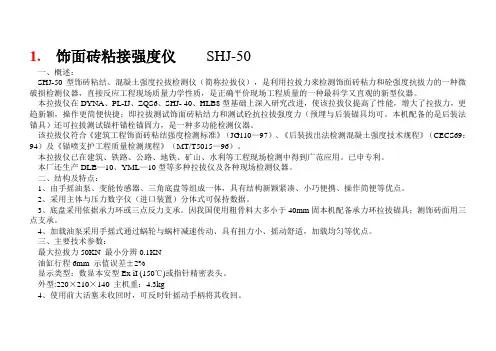

1. 饰面砖粘接强度仪SHJ-50一、概述：SHJ-50型饰砖粘结、混凝土强度拉拔检测仪（简称拉拔仪），是利用拉拔力来检测饰面砖粘力和砼强度抗拔力的一种微破损检测仪器，直接反应工程现场质量力学性质，是正确平价现场工程质量的一种最科学又直观的新型仪器。

本拉拔仪在DYNA、PL-IJ、ZQS6、SHJ- 40、HLB8型基础上深入研究改进，使该拉拔仪提高了性能，增大了拉拔力，更趋新颖，操作更简便快捷；即拉拔测试饰面砖粘结力和测试砼抗拉拔强度力（预埋与后装锚具均可。

本机配备的是后装法锚具）还可拉拔测试锚杆锚栓锚固力，是一种多功能检测仪器。

该拉拔仪符合《建筑工程饰面砖粘结强度检测标准》（JG110—97）、《后装拔出法检测混凝土强度技术规程》（CECS69：94）及《锚喷支护工程质量检测规程》（MT/T5015—96）。

本拉拔仪已在建筑、铁路、公路、地铁、矿山、水利等工程现场检测中得到广范应用。

已申专利。

本厂还生产DLB—10、YML—10型等多种拉拔仪及各种现场检测仪器。

二、结构及特点：1、由手摇油泵、变能传感器、三角底盘等组成一体，具有结构新颖紧凑、小巧便携、操作简便等优点。

2、采用主体与压力数字仪（进口装置）分体式可保持数据。

3、底盘采用依据承力环或三点反力支承。

因我国使用粗骨料大多小于40mm固本机配备承力环拉拔锚具；测饰砖面用三点支承。

4、加载油泵采用手摇式通过蜗轮与蜗杆减速传动、具有扭力小、摇动舒适，加载均匀等优点。

三、主要技术参数：最大拉拔力50KN 最小分辨0.1KN油缸行程6mm 示值误差±2%显示类型：数显本安型Ex iI (150℃)或指针精密表头。

外型:220×210×140 主机重：4.3kg4、使用前大活塞未收回时，可反时针摇动手柄将其收回。

将拉拔仪主体油缸套入拉拔杆或栓上，通过螺母连接对中，使其与砼表面垂直（平行）；按开机键30秒后无忌常，左手扶拉拔仪右手慢慢顺时针均匀摇动手柄对被测体施加拔出力，直至得到破损力值或设定值时记录或按数字保持键后为一次测程。

电动粘结强度检测仪安全操作及保养规程电动粘结强度检测仪是一种专业的测试设备，被广泛用于各种粘接材料的强度测试。

在使用电动粘结强度检测仪时，我们需要注意其安全操作和保养规程，以确保其正常工作和安全使用。

本文将分别介绍电动粘结强度检测仪的安全操作规程和保养规程。

安全操作规程1. 熟悉仪器在操作电动粘结强度检测仪之前，应该熟悉仪器的结构、性能和使用方法。

假如您不熟悉仪器，请务必先阅读仪器的用户手册或者参加相关培训课程。

2. 环境要求在使用电动粘结强度检测仪的时候，要求环境干燥，并且应该避免强光照射仪器表面。

3. 操作人员要求在操作电动粘结强度检测仪之前，应确保具备以下条件：•熟悉电动粘结强度检测仪结构、性能和使用方法；•具有一定的实验室操作经验；•具有一定的安全意识。

4. 仪器操作•在使用电动粘结强度检测仪时，要遵循相关操作规程；•在调整电动粘结强度检测仪时，要按照正常程序进行。

不得随意更改机械结构或者电气接线；•在进行测试时，必须使用专用的样品夹具。

样品夹具必须符合相关标准，并且要安装牢固；•在测试过程中，必须按照预设的测试参数进行测试；•在测试结束后，应该按照操作规程关闭仪器，切断电源；•在操作过程中，如有异常情况发生，请立即停止测试，并采取相应的应急措施。

5. 安全用电在使用电动粘结强度检测仪时，必须注意以下事项：•仪器应该接入保护地线；•电源电压应该与仪器标志一致；•不得使用损坏的电源线或插头；•不得将各种异物或器具插入仪器内部，尤其是高压槽内部；•操作人员应该熟悉电动粘结强度检测仪的电气部分结构，并且接受相关培训。

保养规程1. 检查在使用电动粘结强度检测仪之前，必须进行以下检查：•检查仪器周围是否存在易燃物品；•检查仪器表面是否有裂痕或损坏；•检查电源插头、线路是否正常；•检查测试机械结构是否松动或变形；•检查定位销是否正确。

2. 清洁经常对电动粘结强度检测仪进行清洁，可以延长其使用寿命。

清洁时应注意：•使用干净的毛巾或者棉布进行擦拭；•不要使用酸碱性强的清洁液；•不要使用尖锐或硬的物品刮擦仪器表面。

高精度粘结强度检测仪操作规程
（文件编号：）
共1页第1页版本/版次：D / 0 生效日期：
1．目的
为了使检测人员更好地熟悉和掌握测量仪器的操作方法，保证检测数据的科学、公正和准确性，特制定本规程。

2．适用范围
本规程适用于ZQS6-2000A型高精度粘结强度检测仪对碳纤维片材与砼的正拉粘结强度、饰面砖粘结强度的检测。

3.引用标准:
建筑工程饰面砖粘结强度检验标准 JGJ110-2008
碳纤维片材加固混凝土结构技术规程 CECS146：2003
4 操作方法
4.1 用随机电缆线一端连接ZQS6-2000A型高精度粘结强度检测仪主机上的输出接口，另
一端插入粘结力峰值记录仪左端的接口上拧紧。

4.2 按置零键，注意：按住置零键4-5秒方可清零，再按一下↑键，此时在屏幕的右上方
有一个“＊”提示符，表明在峰值保持状态，这时你尽管加压，最大值将随时保持，使你方便读数。

5. 校验
5.1 在进行粘结强度检测时，检测仪应在检定有效期内，否则应重新进行检定。

编制/日期：批准/日期：。

建筑饰面砖粘结强度检测方法摘要：饰面砖具有便于施工、维护简单、经久不退色等优点，在建筑外墙装修中广泛采用。

然而施工中的缺陷造成砖体空鼓、脱落，不仅影响饰面效果，掉砖伤人也成为严重问题，检测粘结强度即是检查施工缺陷的重要手段，因此本文对饰面砖粘结强度检测方法进行了分析。

关键词：饰面砖；粘结强度；试验外墙饰面砖具有施工简便、成本适中、美观耐久等优点，所以成为广泛采用的建筑装饰材料。

然而饰面砖起鼓、脱落等质量事故的发生，表明饰面砖粘贴是不容忽视的质量因素[1]。

在众多因素中，粘结强度不足显然是难以忽视的重要因素[2]。

饰面砖粘结强度是指试样饰面砖单位面积上的粘结力，按照《外墙饰面砖工程施工及验收规程》（JGJ 126-2015）第6.0.2条的规定，饰面砖粘结强度的检验应按《建筑工程饰面砖粘结强度检验标准》（JGJ/T 110）规定的方法执行，目前JGJ/T 110-2017已经实施，因此本文结合新版标准对饰面砖粘结强度试验方法进行了分析[3]。

1 饰面砖粘结强度试验方法及新旧标准异同1.1 饰面砖粘结强度试验方法按照JGJ/T 110-2017的规定，饰面砖粘结强度试验是测试拉拔强度。

在粘贴饰面砖外墙现场或带饰面砖的预制构件抽样部位，用切割机切割出标准块大小（95mm×45mm或40mm×40mm）的矩形缝，清除砖面灰粉污渍。

再在已割缝的砖面上涂刷环氧树脂胶或快固化双组分改性丙烯酸酯胶，随即将相应大小的标准块粘贴上去。

待胶固化后，将符合《数显式粘结强度检测仪》（JG/T 507-2016）要求的饰面砖粘结强度检测仪支架安装到墙面上——标准块背面凸缘有内螺纹（相当于螺母），拉杆万向接头前部有外螺纹（相当于螺栓），将其旋入标准块，再套入支架。

转动千斤顶摇杆手柄，使活塞杆伸出2mm左右，并将检测仪调零，再旋紧拉力杆螺母，此时支架应稳稳地固定在墙面上，手轻摇之没有任何松动感。

然后左手托住支架，右手匀速转动千斤顶摇杆手柄，直到“膨”的一声响，饰面砖试样断开。

粘接力测试仪操作规程
《粘接力测试仪操作规程》
一、前言
粘接力测试仪是用于测量材料粘结性能的仪器，操作规程的制定是为了保证测试结果的准确性和稳定性，保障测试过程中的安全。

二、操作准备
1. 首先接通粘接力测试仪的电源，并等待仪器完成自检。

2. 根据测试要求选择合适的测试夹具和测试参数。

3. 准备好待测试的样品，并确保样品表面平整干净。

三、操作步骤
1. 将待测试的样品粘合在测试夹具上，并设置合适的拉伸速度和拉伸距离。

2. 启动测试仪，开始进行拉伸测试。

3. 观察测试过程中的数据变化，及时记录测试数据。

4. 测试结束后，停止测试仪的运行，取下样品和测试夹具。

四、注意事项
1. 操作人员需严格按照操作规程进行操作，并遵守仪器的使用说明。

2. 操作人员需佩戴好防护装备，避免发生意外伤害。

3. 在测试过程中需注意测试样品和测试夹具的固定，避免发生松动或脱落。

4. 测试完毕后需要对仪器进行清洁和维护，确保仪器的正常使
用。

五、结语
操作规程的制定是为了保证粘接力测试仪的安全性和稳定性，只有严格遵守规程，才能得到准确可靠的测试结果。

操作人员每次进行测试前都应通读一遍规程，确保自己做到熟练操作，确保测试过程的顺利进行。

SJ—10
饰面砖粘结强度检测仪操作规程
1：检查检测仪配件是否齐全，。

2：逆时针转动摇柄，把行程螺杆伸至合适长度。

3：将拉力螺杆和试件铁板连接好。

4：把两个支撑点用两块合适的垫块垫平。

5：打开电源，将检测仪置零,扭紧拉力螺杆和拉力机上的螺杆。

6：开始顺时针摇动手柄,拉伸速度为（5+1）mm/min直至试件破坏，记录显示器峰值数据，和试样破坏界面。

7：关闭电源。

保持设备整洁，放入箱中。

注意事项：
1、检测仪使用前应认真阅读说明书，清楚各项操作方法。

2、检测仪出厂时已经标定好说明书的九、十章中所涉及
的内容仅在仪表标定时使用。

3、本仪器拉力额定值为10KN,标定时不能超过10.5KN，
使用时不要超过10KN，避免对仪器造成损坏。

4、检测完一个试样后，先关掉电源，仪器和新的试块连
接好后，再按开关键通电进行检测。

5、在显示存储数据状态下，如不删除存储数据，切勿按
清除键，否则将造成存储数据的丢失。

6、仪表通电自动清零，有时最后一位显示不为零时，可
按清除键清零。

7、当显示屏中出现“：”时，表示电池电压不足，应该及
时更换电池，换电池时要小心操作，不要把电池线的引线拉断。

8、每次测量完成后，应及时关闭电源，以延长电池使用
寿命。

9、仪器使用后应该及时擦干净，仪表部分应该注意防水、
防潮、防油、防碰撞且远离高温。

粘结强度检测仪【产品概述】智能高精度铆钉、隔热材料粘结强度检测仪（简称检测仪）适用于建筑工程固定隔热保温材料铆钉拉拔力、墙体隔热保温材料粘结强度的检测。

是各质检单位必备的检测仪器。

【执行标准】JGJ110-2008 《建筑工程饰面砖粘结强的检验标准》JGJ144-2004 《外墙外保温工程技术规程》JGJ126-2000 《外墙饰面砖工程施工及验收规程》JG158-2004 《胶粉聚苯颗粒外墙外保温系统》JG149-2003 《膨胀聚苯板薄抹灰外墙外保温系统》【技术参数】本产品是根据国家相关标准和市场需求量身研制的智能型高精度粘结（抗拉）强度检测仪，它不仅可测外墙饰面转的粘结强度、还可检测外墙外保温材料（EPS板、SPS 板）、油漆和涂料的粘结强度。

检测仪采用机电一体化设计，全套仪器为一个整体。

手柄、传感器、丝杠、反力之座机械部分构成一个“门”是结构。

仪器中的数值显示部分为中文型多功能显示仪表，可直接读取拉力值（kN），并有全中文菜单、自动计算、峰值保持、存储和查询功能，特别适合试验室和现场使用，操作简单，易学易用。

全套检测仪具有功能强大、重量轻、手柄操作省力、简单等特点。

全铝主体●显示仪数据存储功能●显示仪分辨率0．001 kN65mm油缸行程●500条数据存储量●误差小于1% 四行汉字显示仪●10000条数据存储量○测量范围0~6.00 kN自动关机功能●仪表数据查询和删除●USB数据传输功能○年月日时间显示●全量程6段折线修正●USB数据传输软件○全中文操作菜单●高精度传感单元●自动生成检验报告○防尘仪器皮包●高容量充电电池●上位机数据编辑功能○峰值保持●中文菜单式查询●备注：“●”代表设备含有此项功能“○”代表设备可以选配此项功能。

xxxxxx公司饰面砖粘结强度检测作业指导书文件编号：版本号：分发号：编制：批准：生效日期：饰面砖粘结强度检测作业指导书1．目的使测试人员在做饰面砖粘结强度检测时有章可循，并使其操作合乎规范。

2．适用范围适用于建筑工程外墙饰面砖粘结强度的检验。

3．检测依据3.1《建筑工程饰面砖粘结强度检验标准》（JGJ 110-2008）；3.2《数显式粘结强度检测仪》（JG 3056-1999）。

4．主要仪器设备4.1 ZQS6-2000A型粘接强度检测仪；4.2 游标卡尺、钢直尺、温度计；4.3 钻机、切割机、胶粘剂等。

5．检测前的准备5.1 ZQS6-2000A型粘接强度检测仪应通过技术鉴定，并必须具有产品合格证。

5.2 ZQS6-2000A型粘接强度检测仪应每年检定一次。

若发现异常，应随时维修，并重新检定。

5.3 ZQS6-2000A型粘接强度检测仪应符合现行行业标准《数显式粘结强度检测仪》（JG 3056）的规定5.4 胶粘剂的粘结强度宜大于3.0MPa，钢直尺的分度值应为1mm6．取样规则6.1 带饰面砖的预制墙板6.1.1 带饰面砖的预制墙板进入施工现场后，应对饰面砖粘结强度进行复验。

6.1.2 复验应以每1000m2同类带饰面砖的预制墙板为一个检验批，不足1000m2按1000m2计，每批应取一组，每组应为3块板，每块板应制取1个试样对饰面砖粘结强度进行检验。

6.2 现场粘贴的外墙饰面砖6.2.1 现场粘贴的外墙饰面砖工程完工后，应对饰面砖粘结强度进行检验。

6.2.2 现场粘贴饰面砖粘结强度检验应以每1000m2同类墙体饰面砖为一个检验批，不足1000m2按1000m2计，每批应取一组3个试样，每相邻的三个楼层应至少取一组试样，试样应随机抽取，取样间距不得小于500mm。

6.2 采用水泥基胶粘剂粘贴外墙饰面砖采用水泥基胶粘剂粘贴外墙饰面砖时，可按胶粘剂使用说明书的规定时间或在粘贴外墙饰面砖14d及以后进行饰面砖粘结强度检验。

饰面砖粘接强度检测仪的功能特点介绍饰面砖粘接强度检测仪依据国家建材行业标准《外墙饰面砖工程施工及验收规程》规范设计；操作简单，可连续均匀加荷，手动泵与专用千斤顶连为一体，结构紧凑，经久耐用；采用液晶显示粘结力值，自动准确的记录粘结力值并给予峰值保持；该产品干电池供电，小巧轻便，总重约3千克，便于现场携带和使用。

完全符合《建筑工程饰面砖粘结强度检验标准JGJ110-97的要求，使用标准块的规格为95mm×45mm和40mm×40mm；饰面砖粘接强度检测仪功能：适用于铆钉拉拔力和隔热材料粘结强度的检测。

铆钉拉拔力检测、隔热材料粘结强度（不同规格试块）检测。

峰值保持：在峰值保持状态，始终显示大拉力值。

相关设备透明度计饰面砖粘接强度检测仪基本配置：主机壹台。

（含高精度传感检测单元）智能数字峰值保持表壹只。

传感器连接导线壹根。

标准块两组各叁只（95mm×45mm/40mm×40mm）。

说明书壹本。

行业标准规范壹套。

铝合金包装箱壹只。

充电器壹个。

合格证和保修卡各壹张。

使用说明：取样规定：现场镶贴的外墙饰面砖工程：每300平米同类墙体，每两楼层取1组试样，每组3个。

带饰面砖的预制墙板，每生产100块预制墙板取1组试P100块计。

试样规格为95mm*45mm或40mm*40mm。

试样应由人员随机抽取。

但取样间距不得小于500mm。

龄期要求：采用水泥砂浆或水泥粘结时，应在水泥砂浆或水泥浆龄期达到28d进行检验。

当在7d或14d进行检验时，应通过对比试验确定其粘结强度的修正系数。

适用标准：JGJ110-97《建筑工程饰面砖粘接强度检验标准》。

JGJ126-2000《外墙饰面砖工程施工及验收规程》。

JGJ144-2004《外墙外保温工程技术规程》。

JG158-2004《胶粉聚苯颗粒外墙外保温系统》。

JG149-2003《膨胀聚苯板薄抹灰外墙外保温系统》。

特点：高精度：小可测得0.001kN的力值。

路面材料强度试验仪安全操作规程
一、准备工作
1、操作前穿戴好工作服、手套等劳动防护用品。

2、检查接线是否可靠、电源电压是否正常。

二、具体操作要求
3、操作面板上有控制电机正反和停止三个按钮及相应的指示灯泡，使用前应先按一下停止按钮而后接通电源，此时红色灯泡应显示。

4、使用变速操作板把选择快速或慢速时应开机变速不要在停机状态下强行扳动以免零件损坏，丝杠升降速度为50mm/min适用于沥青混凝土的马歇尔试验，丝杠升降速度为1mm/min适用于承载比试验等需要。

5、在试验前应将所用的测试仪表和需用的附件及试件各按其位加以固定或放置平稳，此时应对照两侧立信上刻划的调平顶盘，顶平面的最低和最高极限位置线，如能满足要求时方能开始做试验，否则应采取加垫或其他措施加以调整。

6、正式进行试验前应先开空车运行1-2分钟察看机器有无异状或异声，当确认机器正常后方能正长使用。

三、注意事项
7、丝杆盘上升的极限位置为其盘面距基座箱体顶面300mm；丝杆盘下降的极限位置为其盘面距基座箱体顶面60mm。

8、每次使用完后应清扫台面及周围环境并擦拭干净。

9、当使用电动操作试需要将摇把拔出取下，以免转动时回转伤人。

四、异常情况及处理
10、在工作中若出现异常情况，立即停止工作。

五、其他要求
11、仪器应放置在一个地面应平坦、稳固的位置。

干燥、绝缘、没有污染及酸碱等腐蚀性气体的环境中，保持清洁。

SW-40多功能强度检测仪使用说明书北京盛世伟业科技有限公司一、前言SW-40多功能强度检测仪主要用于建筑工程混凝土强度和饰面砖粘结强度的现场检测，该检测仪利用拔出法原理，通过测定拔出置于混凝土内锚固体和粘结在外墙表面的标准块所需的力来计算混凝土和饰面砖的强度。

该仪器是由穿心式千斤顶，手动泵、三角底盘及测力装置等部件组成，具有一机多用、结构新颖、体积小巧、操作方便、功能齐全的特点。

检测仪油泵采用手动方式连续加载，驱动力矩小、摇向合理舒适、加载连续均匀。

采用SW-4B智能数字压力表，该压力表采用单片机控制，有存储、查询和峰值保持功能，操作简单，易学易用。

本产品用于检测混凝土强度的主要附件有：（1）锚具1套共6件（5）饰面砖拉杆1个（2）电动磨槽机1套（6）标准块6只（3）打孔机1套（4）工具箱1个二、主要技术参数检测仪最大拔出力：40kN工作活塞行程：10mm底盘支点内径：120mm最小读数：0.01kN示值误差：小于±2% F.S重量：4kg三、结构特征及工作原理1、检测仪结构见图（一）所示图（一）1、测用附件2、千斤顶3、手摇泵4、注油孔5、四通接头6、压力传感器接口7、蜗杆8、摇柄2、多功能强度检测仪配套打孔及磨槽机具见图（二）钻孔机电动磨槽机图（二）1、钻头2、定位盘3、导管4、进水口5、限位块6、磨头3、锚具组成见图（三）图（三）1胀簧2、胀杆3、冲头4、拉杆及螺母（M14）5、退杆及螺母（M10）6、退套（四）检测仪工作原理如图（一）所示，转动摇把，推动泵体内活塞移动，液压油通过内部油路压入四通接头，一路与压力传感器相连，一路进入千斤顶推动活塞上升，带动螺母及拉杆施加压力，随着手柄的转动对拉杆的拉力逐渐加大，当混凝土被破坏时，油压迅速降低为零，由于传感器所受的油压与千斤顶内的油压相等，所以通过传感器与压力表的内部电路组成测力装置，将油压对应的压力值显示出来，并将最大值（峰值）保持，便于记录和存储。
