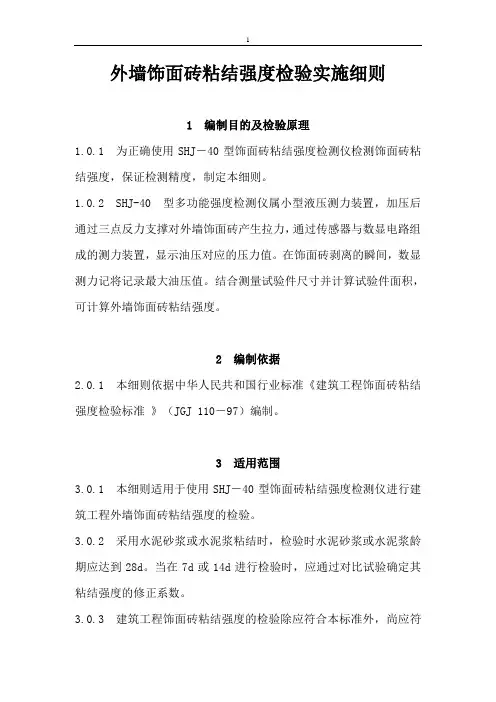

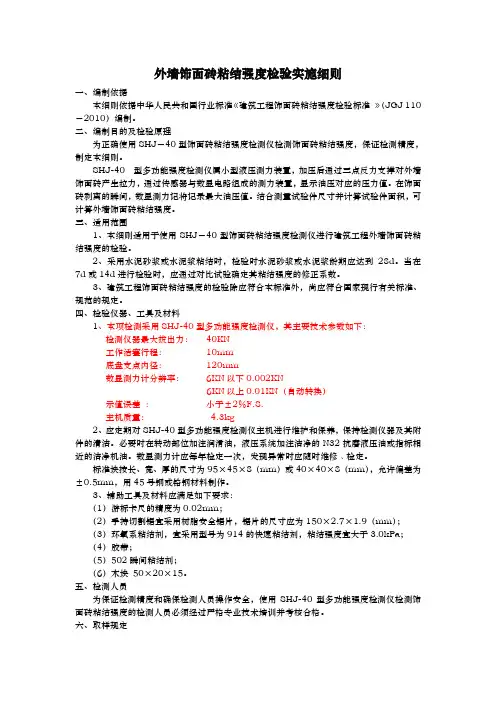

1目的
为正确使用SHJ－40型饰面砖粘结强度检测仪检测饰面砖粘结强度，保证检测精度，制定本细则。
2适用范围
本细则适用于使用SHJ－40型饰面砖粘结强度检测仪进行建筑工程外墙饰面砖粘结强度的检验。
采用水泥砂浆或水泥浆粘结时，检验时水泥砂浆或水泥浆龄期应达到28d。
当在7d或14d进行检验时，应通过对比试验确定其粘结强度的修正系数。
3 编制依据

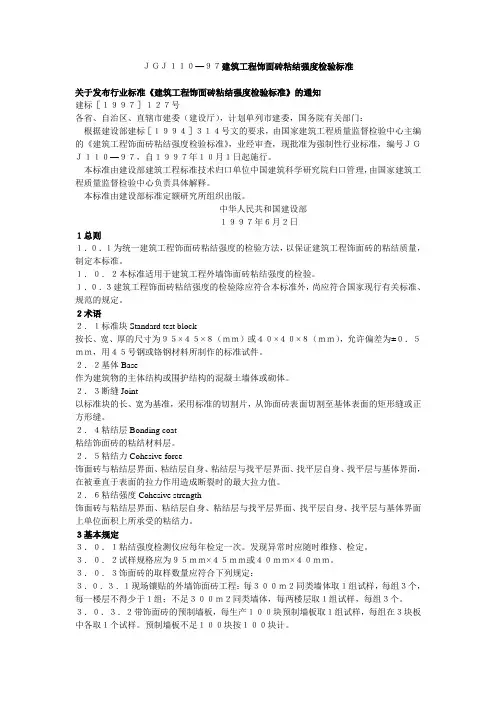

本细则依据《建筑工程饰面砖粘结强度检验标准》（JGJ 110－2008）编制。
4仪器设备

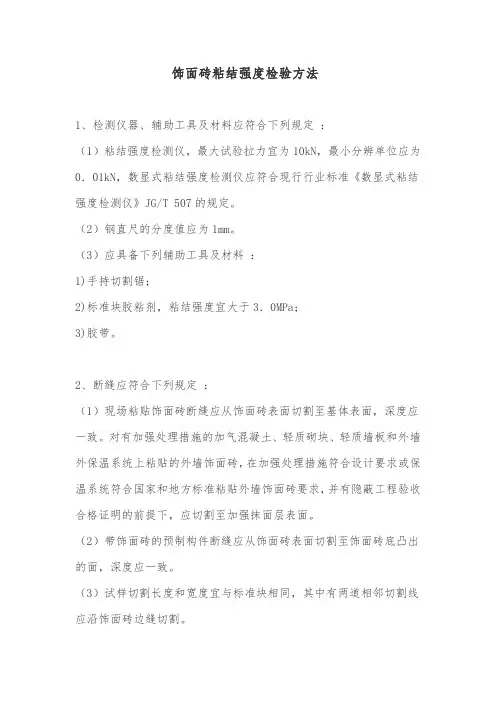

4.1检测仪器、辅助工具及材料应符合下列要求：
⑴采用的粘结强度检测仪，应符合现行行业标准《数显式粘结强度检测仪》JG 3056的规定。
⑵钢直尺的分度值应为lmm。
⑶应具备下列辅助工具及材料：
a.手持切割锯；
b.胶粘剂，粘结强度宜大于3.0MPa
c.胶带。
4.2应定期对SHJ-40型多功能强度检测仪主机进行维护和保养，保持检测仪器及其附件的清洁。
必要时在转动部位加注润滑油，液压系统加注洁净的N32抗磨液压油或指标相近的洁净机油。
数显测力计应每年检定一次，发现异常时应随时维修﹑检定。
5检测程序
5.1饰面砖的取样数量应符合下列规定：
⑴现现场粘贴饰面砖粘结强度检验应以每1000m2同类墙体饰面砖为一个检验批，不足1000m2应按1000m2计，每批应取一组3个试样，每相邻的三个楼层应至少取一组试样，试样应随机抽取，取样间距不得小于500mm。
⑵带饰面砖的预制墙板以每1000m2同类带饰面砖的预制墙板为一个检验批，不足1000m2应按1000m2计，每批应取一组，每组应为3块板，每块板应制取1个试样对饰面砖粘结强度进行检验。
5.2检测程序
5.2.1试样应由检验人员随机抽取，取样间距不得小于500mm。
5.2.2断缝应符合下列要求：
⑴断缝应从饰面砖表面切割至混凝土墙体或砌体表面，深度应一致。
对有加强处理措施的加气混凝土、轻质砌块、轻质墙板和外墙外保温系统上粘贴的外墙饰面砖，在加强处理措施或保温系统符合国家有关标准的要求，并有隐蔽工程验收合格证明的前提下，可切割至加强抹面层表面。
⑵试样切割长度和宽度宜与标准块相同，其中有两道相邻切割线应沿饰面砖边缝切割。
5.2.3标准块粘贴应符合下列要求：
⑴在粘贴标准块前，应清除饰面砖表面污渍并保持干燥。
当现场温度低于5℃时，标准块宜预热后再进行粘贴。
⑵胶粘剂应按使用说明书规定的配比使用，应搅拌均匀、随用随配、涂布均匀，胶粘剂硬化前不得受水浸。
⑶在饰面砖上粘贴标准块可按下面图1、图2进行，胶粘剂不应粘连相邻饰面砖。
⑷标准块粘贴后应及时用胶带固定。
图1、不带保温加强系统的标准块粘贴示意图
1-标准块；2-胶粘剂；3-饰面砖；4-粘结层；5-找平层；6-基体
图2带保温或加强系统的标准块粘贴示意图
1-标准块；2-胶粘剂；3-饰面砖；4-粘结层；5-加强抹面层；6-保温层或被加强的基体
5.2.4粘结强度检测仪的安装(图3)和测试程序应符合下列要求：
⑴检测前在标准块上应安装带有万向接头的拉力杆。
⑵应安装专用穿心式千斤顶，使拉力杆通过穿心千斤顶中心并与标准块垂直。
⑶调整千斤顶活塞时，应使活塞升出2mm左右，并将数字显示器调零，再拧紧拉力杆螺母。
⑷检测饰面砖粘结力时，匀速摇转手柄升压，直至饰面砖试样断开，并应按本标准附表A的格式记录粘结强度检测仪的数字显示器峰值，该值即是粘结力值。
⑸检测后降压至千斤顶复位，取下拉力杆螺母及拉杆。
图3粘结强度检测仪安装示意图
1-拉力杆；2-万向接头；3-标准块；4-支架；5-穿心式千斤顶；6-拉力杆螺母
5.2.5饰面砖粘结强度检测仪检测饰面砖粘结力遵照下列步骤进行：
⑴将三个支脚安装于底盘上，将螺纹M12的拉杆与预先设定好的标准块连接。
⑵按通压力表电源开关，按清零键，仪表自动自行清零。
⑶顺时针转动手柄，活塞上升约2mm ，当与拉杆螺母快接触但未受力时，若显示值有所变化不为零时，应再按清零键一次将液压系统内摩擦力值减去。
⑷继续转手柄，逐步增加对标准块的拉力，直至饰面砖剥离，从压力表上读取拉力峰值，该值即是粘结力值。
⑸测试后，反转手柄，使活塞缩回，取下拉杆及标准块。
5.2.6饰面砖粘结力检测完毕，应按受力破坏的性质及表A 确定破坏状态并进行记录。
当测试结果为表A 中第1、2、8种破坏状态时，应重新选点测试，至出现第3种至第7种破坏状态之一时为止。
表A 试件破坏状态
5.2.7粘结力测试完毕，把标准块放到电热器上烧熔粘结剂，并将表面粘结剂清理干净。
待标准块冷却后，用50号砂布摩擦表面至出现光泽后涂上机油。
6数据处理及结果判断
6.1粘结强度计算
⑴单个饰面砖试件粘结强度应按下列公式计算：
310⨯=
i
i
i S X R
式中：
R ——粘结强度（MPa ），精确至0.01MPa ；
X ——粘结力（kN ）； S t ——试样受拉面积（mm 2）。
⑵平均粘结强度应按下列公式计算：
∑==3
1
31i i m R R
式中：
R m ——粘结强度平均值（MPa ），精确至0.1MPa ；
R i ——单个试件粘结强度值（MPa ）。
⑶试样受拉面积应按实际的切割面积计算，测量精度为1mm 。
6.2结果判定：
6.2.1在建筑物外墙上镶贴的同类饰面砖，其粘结强度同时符合以下两项指标时可定为合格：
⑴每组试样平均粘结强度不应小于0.4MPa ；
⑵每组可有一个试样的粘结强度小于0.4MPa ，但不应小于0.3MPa 。
⑶当两项指标均不符合要求时，其粘结强度应定为不合格。
6.2.2与预制构件一次成型的外墙板饰面砖，其粘结强度同时符合以下两项指标时可定为合格：
⑴每组试样平均粘结强度不应小于0.6MPa ；
⑵每组可有一个试样的粘结强度小于0.6MPa ，但不应小于0.4MPa 。
⑶当两项指标均不符合要求时，其粘结强度应定为不合格。
6.2.3当一组试样只满足第6.2.1条或6.2.2条中的一项指标时，应在该组试样原取样区域内重新抽取双倍试样检验。
若检验结果仍有一项达不到规定数值，则该批饰面砖粘结强度可定为不合格。
7 记录表格
7.1外墙饰面砖抗拔检测原始记录7.2外墙饰面砖抗拔检测报告。
