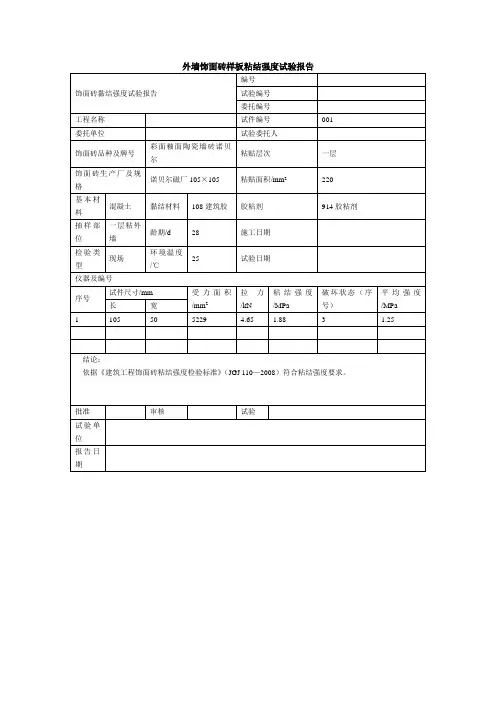

外墙饰面砖粘结强度检验报告
- 格式:xls
- 大小:29.50 KB
- 文档页数:1

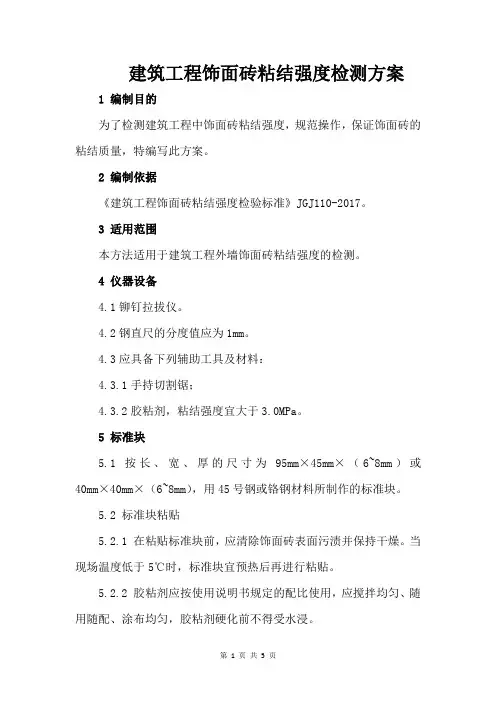

建筑工程饰面砖粘结强度检测方案1 编制目的为了检测建筑工程中饰面砖粘结强度,规范操作,保证饰面砖的粘结质量,特编写此方案。
2 编制依据《建筑工程饰面砖粘结强度检验标准》JGJ110-2017。
3 适用范围本方法适用于建筑工程外墙饰面砖粘结强度的检测。
4 仪器设备4.1铆钉拉拔仪。
4.2钢直尺的分度值应为1mm。
4.3应具备下列辅助工具及材料:4.3.1手持切割锯;4.3.2胶粘剂,粘结强度宜大于3.0MPa。
5 标准块5.1 按长、宽、厚的尺寸为95mm×45mm×(6~8mm)或40mm×40mm×(6~8mm),用45号钢或铬钢材料所制作的标准块。
5.2 标准块粘贴5.2.1 在粘贴标准块前,应清除饰面砖表面污渍并保持干燥。
当现场温度低于5℃时,标准块宜预热后再进行粘贴。
5.2.2 胶粘剂应按使用说明书规定的配比使用,应搅拌均匀、随用随配、涂布均匀,胶粘剂硬化前不得受水浸。
5.2.3 在饰面砖上粘贴标准块可按图1和图2进行,胶粘剂不应粘连相邻饰面砖。
6 检测人员检测人员均为持证上岗人员。
7 抽样方法7.1 带饰面砖的预制墙板进入施工现场后,应对饰面砖粘结强度进行复验。
图1图27.1.1 生产厂应提供含饰面砖粘结强度检测结果的型式检验报告,饰面砖粘结强度检测结果应符合本标准的规定。
7.1.2 复验应以每1000m2同类带饰面砖的预制墙板为一个检验批,不足1000m2应按1000m2计,每批应取一组,每组应为3块板,每块板应制取1个试样对饰面砖粘结强度进行检验。
7.2 现场粘贴的外墙饰面砖工程完工后,应对饰面砖粘结强度进行检验。
7.2.1 现场粘贴饰面砖粘结强度检验应以每1000m2同类墙体饰面砖为一个检验批,不足1000m2应按1000m2计,每批应取一组3个试样,每相邻的三个楼层应至少取一组试样,试样应随机抽取,取样间距不得小于500mm。
7.2.2 采用基胶粘剂粘贴外墙饰面砖时,可按胶粘剂使用说明书的规定时间或在粘贴外墙饰面砖14d及以后进行饰面砖粘结强度检验。

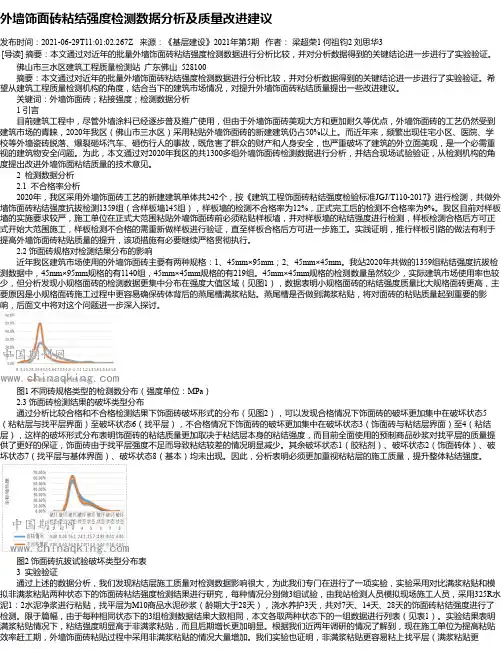

外墙饰面砖粘结强度检测数据分析及质量改进建议发布时间:2021-06-29T11:01:02.267Z 来源:《基层建设》2021年第5期作者:梁超荣1 何祖钧2 刘思华3[导读] 摘要:本文通过对近年的批量外墙饰面砖粘结强度检测数据进行分析比较,并对分析数据得到的关键结论进一步进行了实验验证。
佛山市三水区建筑工程质量检测站广东佛山 528100摘要:本文通过对近年的批量外墙饰面砖粘结强度检测数据进行分析比较,并对分析数据得到的关键结论进一步进行了实验验证。
希望从建筑工程质量检测机构的角度,结合当下的建筑市场情况,对提升外墙饰面砖粘结质量提出一些改进建议。
关键词:外墙饰面砖;粘接强度;检测数据分析1 引言目前建筑工程中,尽管外墙涂料已经逐步普及推广使用,但由于外墙饰面砖美观大方和更加耐久等优点,外墙饰面砖的工艺仍然受到建筑市场的青睐,2020年我区(佛山市三水区)采用粘贴外墙饰面砖的新建建筑仍占50%以上。
而近年来,频繁出现住宅小区、医院、学校等外墙瓷砖脱落、爆裂砸坏汽车、砸伤行人的事故,既危害了群众的财产和人身安全,也严重破坏了建筑的外立面美观,是一个必需重视的建筑物安全问题。
为此,本文通过对2020年我区的共1300多组外墙饰面砖检测数据进行分析,并结合现场试验验证,从检测机构的角度提出改进外墙饰面粘结质量的技术意见。
2 检测数据分析2.1 不合格率分析2020年,我区采用外墙饰面砖工艺的新建建筑单体共242个,按《建筑工程饰面砖粘结强度检验标准JGJ/T110-2017》进行检测,共做外墙饰面砖粘结强度抗拔检测1359组(含样板墙145组),样板墙的检测不合格率为12%,正式完工后的检测不合格率为9%。
我区目前对样板墙的实施要求较严,施工单位在正式大范围粘贴外墙饰面砖前必须粘贴样板墙,并对样板墙的粘结强度进行检测,样板检测合格后方可正式开始大范围施工,样板检测不合格的需重新做样板进行验证,直至样板合格后方可进一步施工。

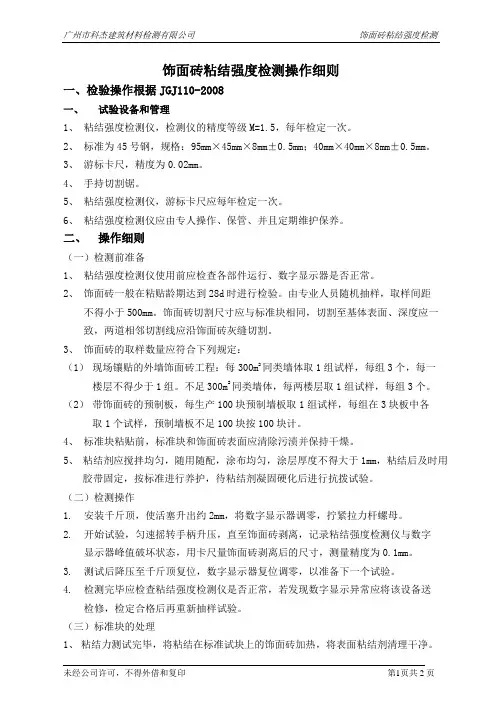

饰面砖粘结强度检测操作细则一、检验操作根据JGJ110-2008一、试验设备和管理1、粘结强度检测仪,检测仪的精度等级M=1.5,每年检定一次。
2、标准为45号钢,规格:95mm×45mm×8mm±0.5mm;40mm×40mm×8mm±0.5mm。
3、游标卡尺,精度为0.02mm。
4、手持切割锯。
5、粘结强度检测仪,游标卡尺应每年检定一次。
6、粘结强度检测仪应由专人操作、保管、并且定期维护保养。
二、操作细则(一)检测前准备1、粘结强度检测仪使用前应检查各部件运行、数字显示器是否正常。
2、饰面砖一般在粘贴龄期达到28d时进行检验。
由专业人员随机抽样,取样间距不得小于500mm。
饰面砖切割尺寸应与标准块相同,切割至基体表面、深度应一致,两道相邻切割线应沿饰面砖灰缝切割。
3、饰面砖的取样数量应符合下列规定:(1)现场镶贴的外墙饰面砖工程:每300m2同类墙体取1组试样,每组3个,每一楼层不得少于1组。
不足300m2同类墙体,每两楼层取1组试样,每组3个。
(2)带饰面砖的预制板,每生产100块预制墙板取1组试样,每组在3块板中各取1个试样,预制墙板不足100块按100块计。
4、标准块粘贴前,标准块和饰面砖表面应清除污渍并保持干燥。
5、粘结剂应搅拌均匀,随用随配,涂布均匀,涂层厚度不得大于1mm,粘结后及时用胶带固定,按标准进行养护,待粘结剂凝固硬化后进行抗拨试验。
(二)检测操作1.安装千斤顶,使活塞升出约2mm,将数字显示器调零,拧紧拉力杆螺母。
2.开始试验,匀速摇转手柄升压,直至饰面砖剥离,记录粘结强度检测仪与数字显示器峰值破坏状态,用卡尺量饰面砖剥离后的尺寸,测量精度为0.1mm。
3.测试后降压至千斤顶复位,数字显示器复位调零,以准备下一个试验。
4.检测完毕应检查粘结强度检测仪是否正常,若发现数字显示异常应将该设备送检修,检定合格后再重新抽样试验。

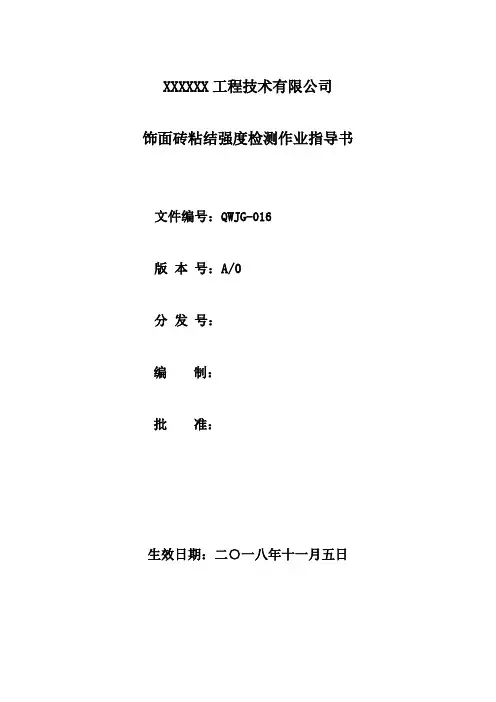

XXXXXX工程技术有限公司饰面砖粘结强度检测作业指导书文件编号:QWJG-016版本号:A/0分发号:编制:批准:生效日期:二○一八年十一月五日饰面砖粘结强度检测作业指导书1.目的使测试人员在做饰面砖粘结强度检测时有章可循,并使其操作合乎规范。
2.适用范围适用于建筑工程外墙饰面砖粘结强度的检验。
3.检测依据3.1《建筑工程饰面砖粘结强度检验标准》(JGJ 110-2017);3.2《数显式粘结强度检测仪》(JG 3056-1999)。
4.主要仪器设备4.1 ZQS6-2000A型粘接强度检测仪;4.2 游标卡尺、钢直尺、温度计;4.3 钻机、切割机、胶粘剂等。
5.检测前的准备5.1 ZQS6-2000A型粘接强度检测仪应通过技术鉴定,并必须具有产品合格证。
5.2 ZQS6-2000A型粘接强度检测仪应每年检定一次。
若发现异常,应随时维修,并重新检定。
5.3 ZQS6-2000A型粘接强度检测仪应符合现行行业标准《数显式粘结强度检测仪》(JG 3056)的规定5.4 胶粘剂的粘结强度宜大于3.0MPa,钢直尺的分度值应为1mm6.取样规则6.1 带饰面砖的预制墙板6.1.1 带饰面砖的预制墙板进入施工现场后,应对饰面砖粘结强度进行复验。
6.1.2 复验应以每1000m2同类带饰面砖的预制墙板为一个检验批,不足500m2按500m2计,每批应取一组,每组应为3块板,每块板应制取1个试样对饰面砖粘结强度进行检验。
6.2 现场粘贴的外墙饰面砖6.2.1 现场粘贴的外墙饰面砖工程完工后,应对饰面砖粘结强度进行检验。
6.2.2 现场粘贴饰面砖粘结强度检验应以每500m2同类墙体饰面砖为一个检验批,不足500m2按500m2计,每批应取一组3个试样,每连续的三个楼层应至少取一组试样,试样应随机抽取,取样间距不得小于500mm。
6.2 采用水泥基胶粘剂粘贴外墙饰面砖采用水泥基胶粘剂粘贴外墙饰面砖时,可按胶粘剂使用说明书的规定时间或在粘贴外墙饰面砖14d及以后进行饰面砖粘结强度检验。
建筑工程饰面砖粘结强度检验标准JGJ 110—2008修订的主要技术內容1.基本规定中增加了強制性条文:3.0.3条帶饰面砖的预制墙板進入施工现场后, 应对饰面砖粘结強度進行复验.3.0.5条现场粘贴的外墙饰面砖工程完工后,应对饰面砖粘结強度進行检验.2. 增加了现场粘贴外墙饰面砖施工前应粘贴饰面砖样板件並对其粘结强度進行检验的要求.3.0.4条现场粘贴外墙面砖应符合下列要求:1. 施工前应对饰面砖样板件粘结強度進行检验.2.监理单位应从粘贴外墙饰面砖的施工人员中隨机抽取一人,在每种类型的基层上应粘贴至少1m2饰面砖样板件,每种类型的样板件应各制取一组3个饰面粘结強度试样.3.应按饰面砖样板件粘结强度合格后的粘结料配合比和施工工艺严格控制施工过程.3. 调整了现场粘贴饰面砖的检验批量和取样位置.3.0.6条现场粘贴饰面砖粘结强度检验应以每1000m2同类墙体饰面砖为一个检验批,不足1000m2应按1000m2计,每批应取一组3个试样,每相邻的三个楼层应至少取一组试样,试样应随机抽取,取样间距不得小于500mm.4. 检验方法中增加了有加強处理措施的外墙和外保温系统断缝的规定.4.0.2条断缝应符合下列要求:1. 断缝应从饰面砖表面切割至砼墙体或砌体表面,深度应一致.对有加強处理措施的加气砼、轻质砌块、轻质墙板和外墙外保温系统上粘贴的外墙饰面袜,在加强处理措施或保温系统符合国家有关标准的要求,並有隐蔽工程验收合格证明的前提下,可切割至加强抹面层表面。
5. 增加带保温系统的标准块粘贴示意图.6. 粘结強度计祘中将计祘结果修约到小数点后一位.即精确到0.1mpa.7. 对予制墙板和现场粘贴的饰面砖粘结強度检验评定分别提出了要求:现场粘贴.. <1>每组试样平均粘结強度不应小于0.4mpa;<2> 每组可有一个试样的粘结強度小于0.4mpa,但不应小于0.3mpa.予制墙板. <1>每组试样平均粘结強度不应小于0.6mpa,<2>每组可有一个试样的粘结強度小于0.6mpa,但不应小于0.4mpa.8 合格评定:当一组试样均符合两项指标要求时,其粘结強度应定为合格;当一组试样均不符合两项指标要求时,其粘结強度应定为不合格;当一组试样只符合两项指标的一项要求时,应在该组试样原取样区域内重新抽取二组试样检验,若检验结果仍有一项不符合指标要求时,则该组饰面砖粘结強度应定为不合格.9. 附录a中增加了帶保温系统的饰面砖粘结强度试件断开状态表.。
