外墙饰面砖粘结强度检验报告

外墙饰面砖粘结强度检测数据分析及质量改进建议发布时间：2021-06-29T11:01:02.267Z 来源：《基层建设》2021年第5期作者：梁超荣1 何祖钧2 刘思华3[导读] 摘要：本文通过对近年的批量外墙饰面砖粘结强度检测数据进行分析比较，并对分析数据得到的关键结论进一步进行了实验验证。

佛山市三水区建筑工程质量检测站广东佛山 528100摘要：本文通过对近年的批量外墙饰面砖粘结强度检测数据进行分析比较，并对分析数据得到的关键结论进一步进行了实验验证。

希望从建筑工程质量检测机构的角度，结合当下的建筑市场情况，对提升外墙饰面砖粘结质量提出一些改进建议。

关键词：外墙饰面砖；粘接强度；检测数据分析1 引言目前建筑工程中，尽管外墙涂料已经逐步普及推广使用，但由于外墙饰面砖美观大方和更加耐久等优点，外墙饰面砖的工艺仍然受到建筑市场的青睐，2020年我区（佛山市三水区）采用粘贴外墙饰面砖的新建建筑仍占50%以上。

而近年来，频繁出现住宅小区、医院、学校等外墙瓷砖脱落、爆裂砸坏汽车、砸伤行人的事故，既危害了群众的财产和人身安全，也严重破坏了建筑的外立面美观，是一个必需重视的建筑物安全问题。

为此，本文通过对2020年我区的共1300多组外墙饰面砖检测数据进行分析，并结合现场试验验证，从检测机构的角度提出改进外墙饰面粘结质量的技术意见。

2 检测数据分析2.1 不合格率分析2020年，我区采用外墙饰面砖工艺的新建建筑单体共242个，按《建筑工程饰面砖粘结强度检验标准JGJ/T110-2017》进行检测，共做外墙饰面砖粘结强度抗拔检测1359组（含样板墙145组），样板墙的检测不合格率为12%，正式完工后的检测不合格率为9%。

我区目前对样板墙的实施要求较严，施工单位在正式大范围粘贴外墙饰面砖前必须粘贴样板墙，并对样板墙的粘结强度进行检测，样板检测合格后方可正式开始大范围施工，样板检测不合格的需重新做样板进行验证，直至样板合格后方可进一步施工。

饰面砖粘结强度检验方法1、检测仪器、辅助工具及材料应符合下列规定：（1）粘结强度检测仪，最大试验拉力宜为10kN，最小分辨单位应为0．01kN，数显式粘结强度检测仪应符合现行行业标准《数显式粘结强度检测仪》JG/T 507的规定。

（2）钢直尺的分度值应为1mm。

（3）应具备下列辅助工具及材料：1)手持切割锯；2)标准块胶粘剂，粘结强度宜大于3．0MPa；3)胶带。

2、断缝应符合下列规定：（1）现场粘贴饰面砖断缝应从饰面砖表面切割至基体表面，深度应一致。

对有加强处理措施的加气混凝土、轻质砌块、轻质墙板和外墙外保温系统上粘贴的外墙饰面砖，在加强处理措施符合设计要求或保温系统符合国家和地方标准粘贴外墙饰面砖要求，并有隐蔽工程验收合格证明的前提下，应切割至加强抹面层表面。

（2）带饰面砖的预制构件断缝应从饰面砖表面切割至饰面砖底凸出的面，深度应一致。

（3）试样切割长度和宽度宜与标准块相同，其中有两道相邻切割线应沿饰面砖边缝切割。

3、标准块胶粘应符合下列规定：（1）在胶粘标准块前，应清除试样饰面砖表面和标准块胶粘面污渍锈渍并保持干燥。

（2）现场温度低于5℃时，标准块宜预热后再进行胶粘。

（3）胶粘剂应按使用说明书的规定随用随配，在标准块和试样饰面砖表面应均匀涂胶，标准块胶粘时不应粘连断缝，并应及时用胶带固定。

（4）在饰面砖上胶粘标准块应分为基体不带加强或保温现场粘贴饰面砖试样胶粘标准块(图4．0．3-1)、基体带加强或保温现场粘贴饰面砖试样胶粘标准块(图4．0．3-2)和预制构件饰面砖试样胶粘标准块(图4．0．3-3)。

图4．0．3-1 基体不带加强或保温现场粘贴饰面砖试样胶粘标准块示意1-标准块；2-胶粘剂；3-饰面砖；4-粘结层；5-找平层；6-基体图4．0．3-2 基体带加强或保温现场粘贴饰面砖试样胶粘标准块示意1-标准块；2-胶粘剂；3-饰面砖；4-粘结层；5-加强抹面层；6-保温层或低强度基体图4．0．3-3 预制构件饰面砖试样胶粘标准块示意1-标准块；2-胶粘剂；3-饰面砖；4-混凝土层4、粘结强度检测仪的安装(图4．0．4)和检测程序应符合下列规定：（1）检测前在标准块上应安装带有万向接头的拉力杆。

XXXXXX工程技术有限公司饰面砖粘结强度检测作业指导书文件编号：QWJG-016版本号：A/0分发号：编制：批准：生效日期：二○一八年十一月五日饰面砖粘结强度检测作业指导书1．目的使测试人员在做饰面砖粘结强度检测时有章可循，并使其操作合乎规范。

2．适用范围适用于建筑工程外墙饰面砖粘结强度的检验。

3．检测依据3.1《建筑工程饰面砖粘结强度检验标准》（JGJ 110-2017）；3.2《数显式粘结强度检测仪》（JG 3056-1999）。

4．主要仪器设备4.1 ZQS6-2000A型粘接强度检测仪；4.2 游标卡尺、钢直尺、温度计；4.3 钻机、切割机、胶粘剂等。

5．检测前的准备5.1 ZQS6-2000A型粘接强度检测仪应通过技术鉴定，并必须具有产品合格证。

5.2 ZQS6-2000A型粘接强度检测仪应每年检定一次。

若发现异常，应随时维修，并重新检定。

5.3 ZQS6-2000A型粘接强度检测仪应符合现行行业标准《数显式粘结强度检测仪》（JG 3056）的规定5.4 胶粘剂的粘结强度宜大于3.0MPa，钢直尺的分度值应为1mm6．取样规则6.1 带饰面砖的预制墙板6.1.1 带饰面砖的预制墙板进入施工现场后，应对饰面砖粘结强度进行复验。

6.1.2 复验应以每1000m2同类带饰面砖的预制墙板为一个检验批，不足500m2按500m2计，每批应取一组，每组应为3块板，每块板应制取1个试样对饰面砖粘结强度进行检验。

6.2 现场粘贴的外墙饰面砖6.2.1 现场粘贴的外墙饰面砖工程完工后，应对饰面砖粘结强度进行检验。

6.2.2 现场粘贴饰面砖粘结强度检验应以每500m2同类墙体饰面砖为一个检验批，不足500m2按500m2计，每批应取一组3个试样，每连续的三个楼层应至少取一组试样，试样应随机抽取，取样间距不得小于500mm。

6.2 采用水泥基胶粘剂粘贴外墙饰面砖采用水泥基胶粘剂粘贴外墙饰面砖时，可按胶粘剂使用说明书的规定时间或在粘贴外墙饰面砖14d及以后进行饰面砖粘结强度检验。

建筑工程饰面砖粘结强度检验标准JGJ 110—2008修订的主要技术內容1．基本规定中增加了強制性条文：3.0.3条帶饰面砖的预制墙板進入施工现场后, 应对饰面砖粘结強度進行复验.3.0.5条现场粘贴的外墙饰面砖工程完工后,应对饰面砖粘结強度進行检验.2. 增加了现场粘贴外墙饰面砖施工前应粘贴饰面砖样板件並对其粘结强度進行检验的要求.3.0.4条现场粘贴外墙面砖应符合下列要求:1. 施工前应对饰面砖样板件粘结強度進行检验.2.监理单位应从粘贴外墙饰面砖的施工人员中隨机抽取一人,在每种类型的基层上应粘贴至少1m2饰面砖样板件,每种类型的样板件应各制取一组3个饰面粘结強度试样.3.应按饰面砖样板件粘结强度合格后的粘结料配合比和施工工艺严格控制施工过程.3. 调整了现场粘贴饰面砖的检验批量和取样位置.3.0.6条现场粘贴饰面砖粘结强度检验应以每1000m2同类墙体饰面砖为一个检验批,不足1000m2应按1000m2计,每批应取一组3个试样,每相邻的三个楼层应至少取一组试样,试样应随机抽取,取样间距不得小于500mm.4. 检验方法中增加了有加強处理措施的外墙和外保温系统断缝的规定.4.0.2条断缝应符合下列要求:1. 断缝应从饰面砖表面切割至砼墙体或砌体表面,深度应一致.对有加強处理措施的加气砼、轻质砌块、轻质墙板和外墙外保温系统上粘贴的外墙饰面袜，在加强处理措施或保温系统符合国家有关标准的要求，並有隐蔽工程验收合格证明的前提下，可切割至加强抹面层表面。

5. 增加带保温系统的标准块粘贴示意图.6. 粘结強度计祘中将计祘结果修约到小数点后一位.即精确到0.1mpa.7. 对予制墙板和现场粘贴的饰面砖粘结強度检验评定分别提出了要求:现场粘贴.. <1>每组试样平均粘结強度不应小于0.4mpa;<2> 每组可有一个试样的粘结強度小于0.4mpa,但不应小于0.3mpa.予制墙板. <1>每组试样平均粘结強度不应小于0.6mpa,<2>每组可有一个试样的粘结強度小于0.6mpa,但不应小于0.4mpa.8 合格评定:当一组试样均符合两项指标要求时,其粘结強度应定为合格;当一组试样均不符合两项指标要求时,其粘结強度应定为不合格;当一组试样只符合两项指标的一项要求时,应在该组试样原取样区域内重新抽取二组试样检验,若检验结果仍有一项不符合指标要求时,则该组饰面砖粘结強度应定为不合格.9. 附录a中增加了帶保温系统的饰面砖粘结强度试件断开状态表.。

建筑饰面砖粘结强度检测方法摘要：饰面砖具有便于施工、维护简单、经久不退色等优点，在建筑外墙装修中广泛采用。

然而施工中的缺陷造成砖体空鼓、脱落，不仅影响饰面效果，掉砖伤人也成为严重问题，检测粘结强度即是检查施工缺陷的重要手段，因此本文对饰面砖粘结强度检测方法进行了分析。

关键词：饰面砖；粘结强度；试验外墙饰面砖具有施工简便、成本适中、美观耐久等优点，所以成为广泛采用的建筑装饰材料。

然而饰面砖起鼓、脱落等质量事故的发生，表明饰面砖粘贴是不容忽视的质量因素[1]。

在众多因素中，粘结强度不足显然是难以忽视的重要因素[2]。

饰面砖粘结强度是指试样饰面砖单位面积上的粘结力，按照《外墙饰面砖工程施工及验收规程》（JGJ 126-2015）第6.0.2条的规定，饰面砖粘结强度的检验应按《建筑工程饰面砖粘结强度检验标准》（JGJ/T 110）规定的方法执行，目前JGJ/T 110-2017已经实施，因此本文结合新版标准对饰面砖粘结强度试验方法进行了分析[3]。

1 饰面砖粘结强度试验方法及新旧标准异同1.1 饰面砖粘结强度试验方法按照JGJ/T 110-2017的规定，饰面砖粘结强度试验是测试拉拔强度。

在粘贴饰面砖外墙现场或带饰面砖的预制构件抽样部位，用切割机切割出标准块大小（95mm×45mm或40mm×40mm）的矩形缝，清除砖面灰粉污渍。

再在已割缝的砖面上涂刷环氧树脂胶或快固化双组分改性丙烯酸酯胶，随即将相应大小的标准块粘贴上去。

待胶固化后，将符合《数显式粘结强度检测仪》（JG/T 507-2016）要求的饰面砖粘结强度检测仪支架安装到墙面上——标准块背面凸缘有内螺纹（相当于螺母），拉杆万向接头前部有外螺纹（相当于螺栓），将其旋入标准块，再套入支架。

转动千斤顶摇杆手柄，使活塞杆伸出2mm左右，并将检测仪调零，再旋紧拉力杆螺母，此时支架应稳稳地固定在墙面上，手轻摇之没有任何松动感。

然后左手托住支架，右手匀速转动千斤顶摇杆手柄，直到“膨”的一声响，饰面砖试样断开。

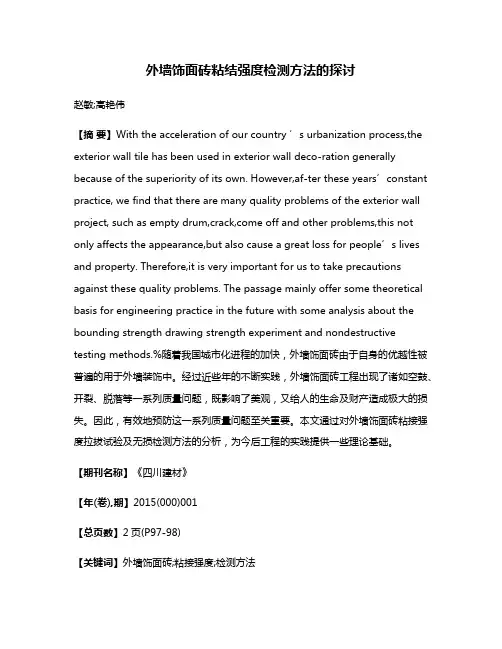

外墙饰面砖粘结强度检测方法的探讨赵敏;高艳伟【摘要】With the acceleration of our country ’s urbanization process,the exterior wall tile has been used in exterior wall deco-ration generally because of the superiority of its own. However,af-ter these years’constant practice, we find that there are many quality problems of the exterior wall project, such as empty drum,crack,come off and other problems,this not only affects the appearance,but also cause a great loss for people’s lives and property. Therefore,it is very important for us to take precautions against these quality problems. The passage mainly offer some theoretical basis for engineering practice in the future with some analysis about the bounding strength drawing strength experiment and nondestructive testing methods.%随着我国城市化进程的加快，外墙饰面砖由于自身的优越性被普遍的用于外墙装饰中。

经过近些年的不断实践，外墙饰面砖工程出现了诸如空鼓、开裂、脱落等一系列质量问题，既影响了美观，又给人的生命及财产造成极大的损失。

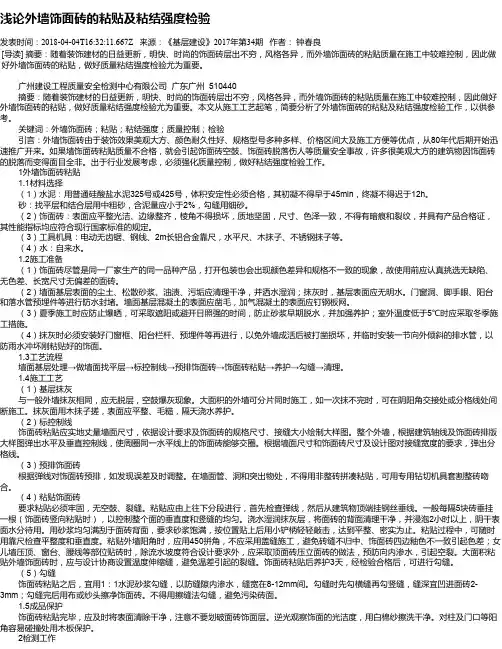

浅论外墙饰面砖的粘贴及粘结强度检验发表时间：2018-04-04T16:32:11.667Z 来源：《基层建设》2017年第34期作者：钟春良[导读] 摘要：随着装饰建材的日益更新，明快、时尚的饰面砖层出不穷，风格各异，而外墙饰面砖的粘贴质量在施工中较难控制，因此做好外墙饰面砖的粘贴，做好质量粘结强度检验尤为重要。

广州建设工程质量安全检测中心有限公司广东广州 510440 摘要：随着装饰建材的日益更新，明快、时尚的饰面砖层出不穷，风格各异，而外墙饰面砖的粘贴质量在施工中较难控制，因此做好外墙饰面砖的粘贴，做好质量粘结强度检验尤为重要。

本文从施工工艺起笔，简要分析了外墙饰面砖的粘贴及粘结强度检验工作，以供参考。

关键词：外墙饰面砖；粘贴；粘结强度；质量控制；检验引言：外墙饰面砖由于装饰效果美观大方、颜色耐久性好、规格型号多种多样、价格区间大及施工方便等优点，从80年代后期开始迅速推广开来。

如果墙饰面砖粘贴质量不合格，就会引起饰面砖空鼓、饰面砖脱落伤人等质量安全事故，许多很美观大方的建筑物因饰面砖的脱落而变得面目全非。

出于行业发展考虑，必须强化质量控制，做好粘结强度检验工作。

1外墙饰面砖粘贴 1.1材料选择（1）水泥：用普通硅酸盐水泥325号或425号，体积安定性必须合格，其初凝不得早于45min，终凝不得迟于12h。

砂：找平层和结合层用中粗砂，含泥量应小于2%，勾缝用细砂。

（2）饰面砖：表面应平整光洁、边缘整齐，棱角不得损坏，质地坚固，尺寸、色泽一致，不得有暗痕和裂纹，并具有产品合格证，其性能指标均应符合现行国家标准的规定。

（3）工具机具：电动无齿锯、钢线、2m长铝合金靠尺，水平尺、木抹子、不锈钢抹子等。

（4）水：自来水。

1.2施工准备（1）饰面砖尽管是同一厂家生产的同一品种产品，打开包装也会出现颜色差异和规格不一致的现象，故使用前应认真挑选无缺陷、无色差、长宽尺寸无偏差的面砖。

（2）墙面基层表面的尘土、松散砂浆、油渍、污垢应清理干净，并洒水湿润；抹灰时，基层表面应无明水。

外墙饰面砖粘结强度检测方案（考察瓷砖胶厂家用）一、施工方案本次考察六家瓷砖胶厂家，每个厂家要求在抹灰完成面上粘贴一块平面尺寸为1.2m*1.2m的外墙饰面砖样板，每块样板取3个试样拉拔。
