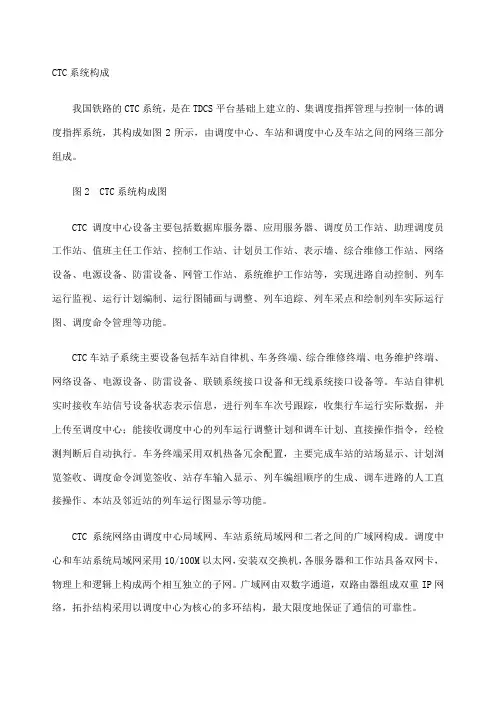

CTC系统构成
我国铁路的CTC系统，是在TDCS平台基础上建立的、集调度指挥管理与控制一体的调度指挥系统，其构成如图2所示，由调度中心、车站和调度中心及车站之间的网络三部分组成。
图2 CTC系统构成图
CTC调度中心设备主要包括数据库服务器、应用服务器、调度员工作站、助理调度员工作站、值班主任工作站、控制工作站、计划员工作站、表示墙、综合维修工作站、网络设备、电源设备、防雷设备、网管工作站、系统维护工作站等，实现进路自动控制、列车运行监视、运行计划编制、运行图铺画与调整、列车追踪、列车采点和绘制列车实际运行图、调度命令管理等功能。
CTC车站子系统主要设备包括车站自律机、车务终端、综合维修终端、电务维护终端、网络设备、电源设备、防雷设备、联锁系统接口设备和无线系统接口设备等。
车站自律机实时接收车站信号设备状态表示信息，进行列车车次号跟踪，收集行车运行实际数据，并上传至调度中心；能接收调度中心的列车运行调整计划和调车计划、直接操作指令，经检测判断后自动执行。
车务终端采用双机热备冗余配置，主要完成车站的站场显示、计划浏览签收、调度命令浏览签收、站存车输入显示、列车编组顺序的生成、调车进路的人工直接操作、本站及邻近站的列车运行图显示等功能。
CTC系统网络由调度中心局域网、车站系统局域网和二者之间的广域网构成。
调度中心和车站系统局域网采用10/100M以太网，安装双交换机，各服务器和工作站具备双网卡，物理上和逻辑上构成两个相互独立的子网。
广域网由双数字通道，双路由器组成双重IP网络，拓扑结构采用以调度中心为核心的多环结构，最大限度地保证了通信的可靠性。
本文来源中国铁路工人网 。

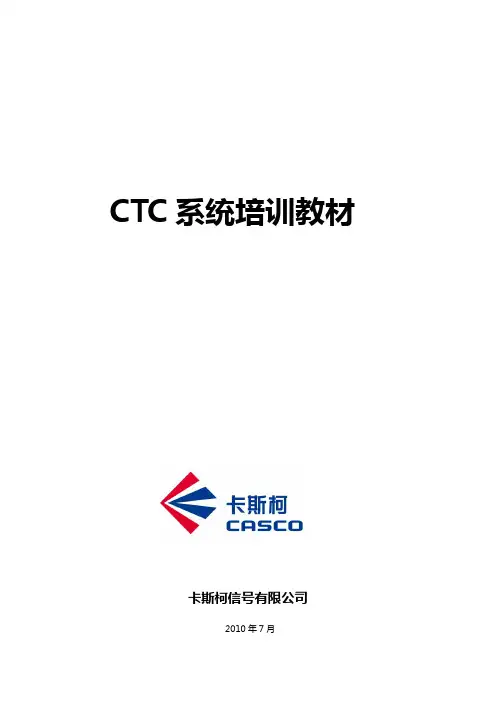

CTC系统培训教材卡斯柯信号有限公司2010年7月目录第一部分CTC中心系统 (4)1铁路CTC总体结构 (4)1.1调度集中总体结构图 (4)1.2调度集中结构 (6)1.3分散自律CTC列车调度台作业流程 (7)1.4分散自律CTC列车控制条件 (8)1.5分散自律CTC接车进路自动控制时机 (9)2 CTC中心结构 (11)2.1主要结构及组成 (11)2.1.1 列车运行计划管理 (11)2.1.2 行车日志 (14)2.1.3 站场图和进路序列 (15)2.2调度中心系统 (17)3主要软件子系统 (20)3.1系统关系结构 (21)3.2系统结构图 (23)第二部分车站子系统 (26)1车站子系统结构 (26)1.1 概述 (26)1.2 车站子系统逻辑结构 (26)1.3 车站子系统设备连接 (27)2．车站子系统设备 (28)2.1 CTC机柜 (28)2.2 车站值班员工作站 (29)2.3 电务维护工作站 (31)2.4 电源系统 (32)2.5 自律机 (34)2.6 其他系统的接口 (38)3．车站子系统维护 (44)3.1 车站值班员终端维护 (44)3.2 车站自律机 (65)4 调试要求 (71)4.1．调试工具 (71)4.2．调试要求： (71)4.3．车务终端的设置要求： (72)5 安装步骤 (73)5.1 现场布线 (73)5.2 自律机安装配置 (73)5.3、工控机安装 (81)朔黄CTC 系统培训教材第一部分 CTC 中心系统1铁路CTC 总体结构1.1调度集中总体结构图调度所CTC 车站CTC其他信息系统其他信息系统其他信息系统调度所CTC 调度所CTC车站CTC 车站CTC 车站CTC 车站CTC 车站CTC朔黄CTC 系统培训教材5列调度台工作站助理调度台工作站备用兼培训调度台工作站列调系统维护管理工作站列调系统数据库服务器列调系统应用服务器列调系统通信服务器A B B BAA接口服务器大屏（既有）车站值班员工作站打印机电务终端自律机CTC 车站（带信号员终端4个车站）车站设备打印机自律机肃宁分公司原平分公司机辆分公司虚拟网络调度一台 神池南-三汲（不含）调度二台 三汲-河间（不含）调度三台 河间-港口（含黄万线）分公司设备调度中心设备电务终端车站值班员工作站车站信号员工作站车站运转室车站机械室车站运转室车站机械室CTC 车站（不带信号员终端39个车站）CTC系统包含了TDCS系统的所有功能，如列车运行监视，车次号自动跟踪，到发点自动采集，实际运行图自动生成、调度命令的网络下达，车站行车日志自动生成等，在此基础上进一步实现了车站信号设备的集中控制，列车进路的按图排路和调车控制1.2调度集中结构分散自律调度集中系统由调度中心子系统、车站子系统和传输网络子系统三部分组成：1.调度中心子系统包括数据库服务器、应用服务器、通信前置服务器、网络设备、电源设备、防雷设备、网管工作站、系统维护工作站、调度员工作站、助理调度员工作站、值班主任工作站、控制工作站、计划员工作站、综合维修工作站等。

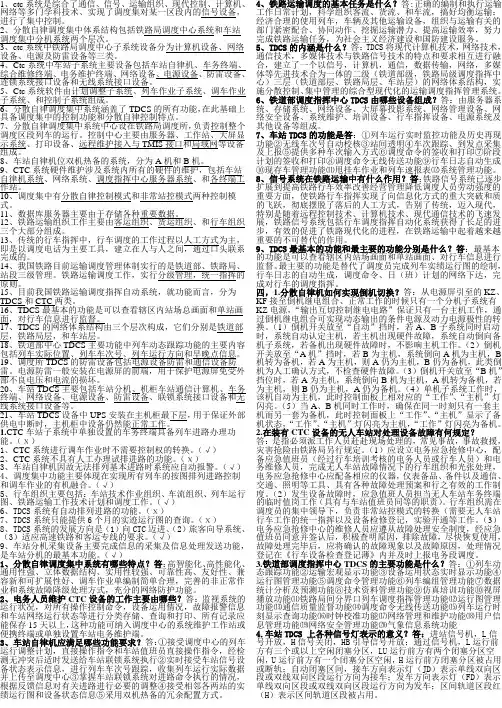

1、ctc系统是综合了通信、信号、运输组织、现代控制、计算机、网络等多门学科技术、实现了调度集对某一区段内的信号设备，进行了集中控制。
2、分散自律调度集中体系结构包括铁路局调度中心系统和车站调度集中分机系统两个层次。
3、ctc系统中铁路局调度中心子系统设备分为计算机设备、网络设备、电源及防雷设备等三类。
4、Ctc系统中车站子系统主要设备包括车站自律机、车务终端、综合维修终端、电务维护终端、网络设备、电源设备、防雷设备、连锁系统接口设备和无线系统接口设备。
5、Ctc系统软件由计划调整子系统、列车作业子系统、调车作业子系统、和控制子系统组成。
6、分散自律调度集中系统涵盖了TDCS的所有功能，在此基础上具备调度集中的控制功能和分散自律控制特点。
7、分散自律调度集中系统中心设在铁路局调度所，负责控制整个调度区段列车的运行。
控制中心主要由服务器、工作站、大屏显示系统、打印设备、远程维护接入与TMIS接口和局域网等设备组成。
8、车站自律机位双机热备的系统，分为A机和B机。
9、CTC系统硬件维护涉及系统内所有的硬件的维护，包括车站自律机系统、网络系统、调度指挥中心服务器系统、和各终端工作站。
10、调度集中有分散自律控制模式和非常站控模式两种控制模式。
11、数据库服务器主要由于存储各种重要数据。
12、铁路运输组织工作主要由客运组织、货运组织、和行车组织三个大部分组成。
13、传统的行车指挥中，行车调度的工作过程以人工方式为主，即是以调度电话为主要工具，建立在人与人之间，通过口头联系完成的。
14、我国铁路目前运输调度管理体制实行的是铁道部、铁路局、站段三级管理。
铁路运输调度工作，实行分级管理，统一指挥的原则。
15、目前我国铁路运输调度指挥自动系统，就功能而言，分为TDCS和CTC两类。
16、TDCS最基本的功能是可以查看辖区内站场总画面和单站画面，对行车信息进行监督。
17、TDCS的网络体系结构由三个层次构成，它们分别是铁道部层，铁路局层，和车站层。

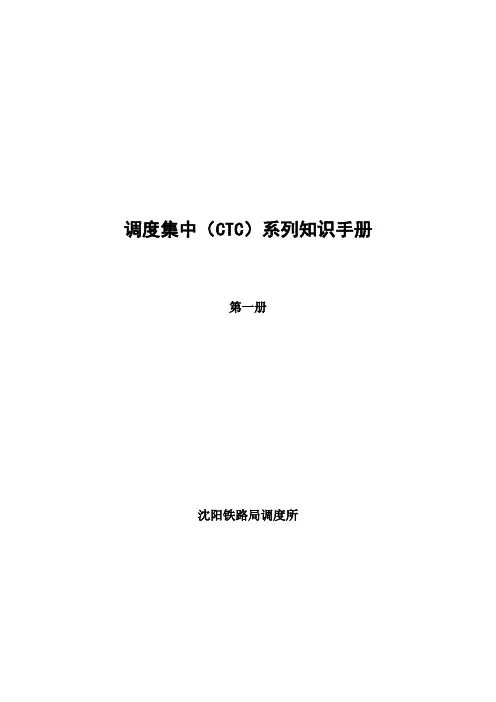

调度集中（CTC）系列知识手册第一册沈阳铁路局调度所一、基础理论知识1、什么叫调度集中？答：调度集中简称CTC，也叫列车集中控制，是控制中心（调度员）对某一调度区段的信号设备进行集中控制，对列车运行进行直接指挥、管理的技术装备。
2．CTC与TDCS间是什么关系？答： CTC以TDCS为平台，包含了TDCS的所有功能，如列车运行监视，车次号自动跟踪，到发点自动采集，实际运行图自动生成、阶段计划的自动调整，调度命令的网络下达，车站行车日志自动生成等，在此基础上进一步实现了车站信号设备的集中控制，列车进路的按图排路和调车控制。
3、实施调度集中的必要条件是什么？答：实施调度集中的必要条件是车站具备集中联锁（继电联锁和计算机联锁）、区间具备自动闭塞或自动站间闭塞。
4、CTC系统具备哪些主要功能？答：CTC系统具备列车进路及调车进路的控制、列车运行监视、车次号追踪、列车运行计划调整和临时限速设置等功能。
5、CTC系统由哪几部分组成？答：CTC系统由调度所子系统、车站子系统、网络数传子系统三部分构成。
其中：调度所子系统是CTC系统的网络核心，车站子系统是CTC系统的控制节点，网络数传子系统是调度所子系统和车站子系统联络的桥梁。
6、调度集中如何实现行车管理的遥控化？答：调度员在控制中心直接掌握所辖区段的列车运行情况，以确定列车的行动，并利用技术手段通过传输网络直接控制所辖区段内各个车站的接发车进路，实现向列车传达指令的遥控化。
7、什么是分散自律调度集中系统？答：分散自律调度集中系统，就是以分散自律控制模式为基本特征的调度集中系统。
该系统以列车运行调整计划为中心，兼顾了列车与调车作业，在实现列车进路自动控制的同时，将调车进路控制也纳入了统一管理，避免了列车调度员与车站频繁交接控制权问题。
8、分散自律调度集中系统的分散指的是什么？答：分散是相对于控制中心集中控制而言，将过去由控制中心集中控制所有车站的列车作业的方式改为由各个车站设备独立地控制各自的列车和调车作业。
CTC中心系统结构与功能分析摘要：进入新世纪，我国借鉴发达国家铁路调度的经验，构建了适合我国实际情况的分散自律调度集中系统（CTC）。
本文分析了CTC系统在列车运行控制系统中的地位和作用，重点探讨了CTC中心系统结构与功能。
关键词：CTC，调度，列控1 引言高速铁路尤其是客运专线是由高质量的铁路基础设施、性能优越的高速列车、先进可靠的列车运行控制系统、高效的运输组织与运营调度系统等综合集成创新的工程。
作为客运专线运输组织指挥的中枢，客运专线运营调度系统在客运专线建设中具有重要的地位。
我国客运专线具有里程长、覆盖范围广、与既有线联系复杂、部分线路客货混运等特点，其在规划中的定位不同，在路网中发挥的功能不同。
因而需要根据我国的运输组织的实际情况，建立适合我国铁路特点的新型调度系统。
调度集中CTC是铁路运营调度系统的核心，以前由于种种原因，在我国发展缓慢。
现在，高速铁路的发展要求必须有先进的CTC系统与之相适应。
2 CTC系统在列车运行控制系统中的地位和作用调度指挥系统作为组织铁路运输生产的中枢，其重要程度是显而易见的，它处于整个铁路CTCS体系的第一层——铁路运输管理层。
调度集中CTC在技术上实现了调度指挥和控制的功能。
列车运行控制系统指示和控制列车运行，使列车能依据计划安全、高效、正点运行。
列控系统有效控车的实现依赖于调度指挥系统的正常工作。
CTC根据铁路运输生产的任务编制列车运行图，以调度命令的方式下达给沿途各车站以及相关各次列车，并根据实际线路的特点和突发事件的发生编制下发临时限速信息，从而控制列车按计划安全、高效、有条不紊地运行，保证了铁路大动脉的畅通。
分散自律调度集中(FZ-CTC)突破了原来传统集中式分布式的C/S模型，建立了全新的系统模型。
顺应了铁路跨越式发展的要求、适应了铁路运输发展的需要，同时也从根本上解决了行调矛盾、避免控制权频繁下放，并为最终实现部分车站无人化奠定了坚实的基础。
CTC系统构成
我国铁路的CTC系统，是在TDCS平台基础上建立的、集调度指挥管理与控制一体的调度指挥系统，其构成如图2所示，由调度中心、车站和调度中心及车站之间的网络三部分组成。
图2 CTC系统构成图
CTC调度中心设备主要包括数据库服务器、应用服务器、调度员工作站、助理调度员工作站、值班主任工作站、控制工作站、计划员工作站、表示墙、综合维修工作站、网络设备、电源设备、防雷设备、网管工作站、系统维护工作站等，实现进路自动控制、列车运行监视、运行计划编制、运行图铺画与调整、列车追踪、列车采点和绘制列车实际运行图、调度命令管理等功能。
CTC车站子系统主要设备包括车站自律机、车务终端、综合维修终端、电务维护终端、网络设备、电源设备、防雷设备、联锁系统接口设备和无线系统接口设备等。
车站自律机实时接收车站信号设备状态表示信息，进行列车车次号跟踪，收集行车运行实际数据，并上传至调度中心；能接收调度中心的列车运行调整计划和调车计划、直接操作指令，经检测判断后自动执行。
车务终端采用双机热备冗余配置，主要完成车站的站场显示、计划浏览签收、调度命令浏览签收、站存车输入显示、列车编组顺序的生成、调车进路的人工直接操作、本站及邻近站的列车运行图显示等功能。
CTC系统网络由调度中心局域网、车站系统局域网和二者之间的广域网构成。
调度中心和车站系统局域网采用10/100M以太网，安装双交换机，各服务器和工作站具备双网卡，物理上和逻辑上构成两个相互独立的子网。
广域网由双数字通道，双路由器组成双重IP网络，拓扑结构采用以调度中心为核心的多环结构，最大限度地保证了通信的可靠性。
本文来源中国铁路工人网。
