TDCS与CTC系统的区别
- 格式：ppt
- 大小：196.00 KB
- 文档页数：15
下载文档原格式
合集下载
CTCS与TDCS及DMIS的区别

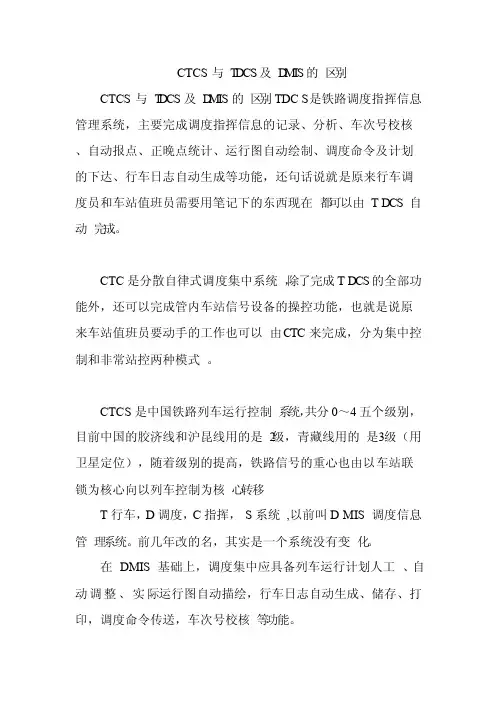

CTCS与TDCS及DMIS的区别CTCS与TDCS及DMIS的区别TDCS是铁路调度指挥信息管理系统，主要完成调度指挥信息的记录、分析、车次号校核、自动报点、正晚点统计、运行图自动绘制、调度命令及计划的下达、行车日志自动生成等功能，还句话说就是原来行车调度员和车站值班员需要用笔记下的东西现在都可以由TDCS自动完成。
CTC是分散自律式调度集中系统，除了完成TDCS的全部功能外，还可以完成管内车站信号设备的操控功能，也就是说原来车站值班员要动手的工作也可以由CTC来完成，分为集中控制和非常站控两种模式。
CTCS是中国铁路列车运行控制系统，共分0～4五个级别，目前中国的胶济线和沪昆线用的是2级，青藏线用的是3级（用卫星定位），随着级别的提高，铁路信号的重心也由以车站联锁为核心向以列车控制为核心转移T行车，D调度，C指挥，S系统,以前叫D MIS 调度信息管理系统。
前几年改的名，其实是一个系统没有变化。
在DMIS 基础上，调度集中应具备列车运行计划人工、自动调整、实际运行图自动描绘，行车日志自动生成、储存、打印，调度命令传送，车次号校核等功能。
在DMIS 基础上，调度中心具备向车站、机务段调度、乘务室等部门发布调度命令以及经调度命令无线传送系统向司机下达调度命令（含许可证、调车作业通知单等）的功能。
系统依据列车运行调整计划，《技规》、《行规》、《站细》等规定，以及相关联锁技术条件对列车、调车作业进行分散自律安全控制（汉分散自律控制模式下的中心、车站人工直接操作）。
对违反分散自律安全条件的人工操作，系统应能进行安全提示。
系统对于影响正常运用的故障，如信号故障关闭（或灭灯及灯丝断丝）时应具有报警、提示、记录等功能。
与调度命令无线传送系统配合具有解车进路信息自动预告功能。
进行调车作业时不需要控制权转换。
不影响既有的平面调车区集中联锁功能。
具有部分非正常条件下接发列车功能以及降级处理措施。
具有本站及相邻各两个车站的列车运行调整计划显示功能。
《铁路列车调度指挥系统(TDCS)、调度集中系统(CTC)维护管理办法》(2014)330
TG /XH 211 -2014铁路列车调度指挥系统（TDCS）、调度集中系统（CTC）维护管理办法第一章总则第一条铁路列车调度指挥系统（以下简称TDCS）和调度集中系统（以下简称CTC）是全路各级调度指挥的基础装备，是重要的行车设备。
为规范TDCS/CTC系统的维护管理，提高系统的稳定可靠性，确保系统正常运行，制定本办法。
第二条 TDCS/CTC系统由中国铁路总公司（以下简称总公司）、铁路局、车站三级构成，综合了铁路信号、计算机、网络通信和现代控制技术，具有点多线长、布局成网、分散维护和集中管理的特点。
第三条 TDCS/CTC系统直接涉及行车安全，必须自成体系，单独成网，独立运行，严禁与其它系统直接联网。
对外提供信息和增加标准用户外终端时，应经总公司运输局电务部批准。
第四条 TDCS/CTC系统应采用网络安全技术，在与其它系统交换信息时，应采用安全可靠的网络隔离设备和措施，确保系统网络安全和信息安全。
第五条本办法适用于普速铁路TDCS/CTC、高速铁路CTC系统的维护管理。
第二章组织机构与职责第一节组织机构第六条 TDCS/CTC系统维护管理实行总公司、铁路局、电务段三级管理。
第七条总公司运输局电务部是全路TDCS/CTC系统的业务主管部门。
电务部电务试验室负责总公司TDCS/CTC中心系统的维护管理，并指导全路TDCS/CTC系统维护工作。
第八条铁路局电务处是铁路局TDCS/CTC系统的业务主管部门。
第九条铁路局TDCS/CTC中心机房所在地应设立TDCS/CTC维护机构，维护机构一般设置在电务段，也可设置在铁路局。
第十条电务段是TDCS/CTC系统的维护单位，应设置专业技术主管人员。
第二节工作职责第十一条总公司运输局电务部负责制定TDCS/CTC系统技术政策、技术标准及规章制度，负责全路TDCS/CTC系统网络的规划。
第十二条总公司电务部电务试验室职责：（一）负责总公司TDCS/CTC中心系统的日常维护和管理。
TDCS和CTC
（三）TDCS系统网络结构
1.三级网络结构：
TDCS系统从上至下由铁道部调度指挥中心系统、铁路局总调度室指挥系 统、站段基层信息采集系统三部分组成。是一个覆盖全路的现代化铁路运 输调度指挥和控制系统。
图中的其他信息系统主要指现有的如铁路运输管理系统（TMIS系统），车辆管理信息系 统（CMIS）、集装箱系统、车次号自动识别系统（ATIS）等
列车调度指挥和调度 集中系统
2011年10月24日武汉余红梅
授课内容
一、远程控制系统的基本概念； 二、远控系统的网络结构； 三、TDCS系统概述 四、我国调度集中系统概述； 五、分散自律CTC系统的基本结构； 六、分散自律CTC系统的控制模式； 七、CTC系统的发展趋势。
一、 远程控制系统的基本概念
• 遥控系统的组成框图
控制端设备
信道
执行端设备
控制端：发出控制命令的设备。 执行端：执行控制端命令的设备。 信道：连接控制端和执行端的通道。
• 遥控系统框图
操作 命令形成 编码
信道
译码
执行
如道岔、进路等
对象
远控系统的核心问题：
远距离传输信息，它直接影响着系统工作的可靠度。
编码：
控制端与执行端相距较远，必须采用现代数据传输方式， 把控制意图转换为可以传输的电信号，这不仅需要把非电量 转化为电量，而且要形成有规律的、符合双方约定的数据信 号，这就需要编码。（如控制XX站XX道岔的编码）包括有效 性编码和可靠性编码，即信源编码和信道编码。
译码：
在执行端接收到数据后，按照原约定的内容，恢复成一
个控制信号去操作某个设备，这个过程就是译码。
2.遥信的概念及其系统模型
• 遥信
对远距离被控对象的工作极限状态进行远距离的测定。
TDCS和CTC系统维护复习

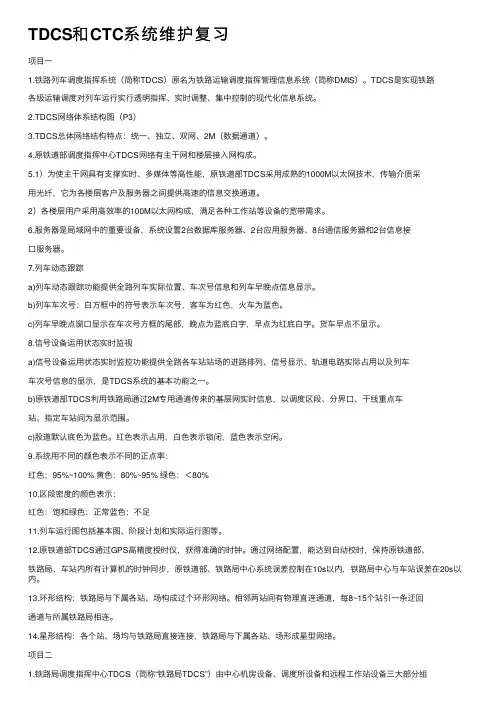

TDCS和CTC系统维护复习项⽬⼀1.铁路列车调度指挥系统（简称TDCS）原名为铁路运输调度指挥管理信息系统（简称DMIS）。
TDCS是实现铁路各级运输调度对列车运⾏实⾏透明指挥、实时调整、集中控制的现代化信息系统。
2.TDCS⽹络体系结构图（P3）3.TDCS总体⽹络结构特点：统⼀、独⽴、双⽹、2M（数据通道）。
4.原铁道部调度指挥中⼼TDCS⽹络有主⼲⽹和楼层接⼊⽹构成。
5.1）为使主⼲⽹具有⽀撑实时、多媒体等⾼性能，原铁道部TDCS采⽤成熟的1000M以太⽹技术，传输介质采⽤光纤，它为各楼层客户及服务器之间提供⾼速的信息交换通道。
2）各楼层⽤户采⽤⾼效率的100M以太⽹构成，满⾜各种⼯作站等设备的宽带需求。
6.服务器是局域⽹中的重要设备，系统设置2台数据库服务器、2台应⽤服务器、8台通信服务器和2台信息接⼝服务器。
7.列车动态跟踪a)列车动态跟踪功能提供全路列车实际位置、车次号信息和列车早晚点信息显⽰。
b)列车车次号：⽩⽅框中的符号表⽰车次号，客车为红⾊，⽕车为蓝⾊。
c)列车早晚点窗⼝显⽰在车次号⽅框的尾部，晚点为蓝底⽩字，早点为红底⽩字。
货车早点不显⽰。
8.信号设备运⽤状态实时监视a)信号设备运⽤状态实时监控功能提供全路各车站站场的进路排列、信号显⽰、轨道电路实际占⽤以及列车车次号信息的显⽰，是TDCS系统的基本功能之⼀。
b)原铁道部TDCS利⽤铁路局通过2M专⽤通道传来的基层⽹实时信息，以调度区段、分界⼝、⼲线重点车站、指定车站间为显⽰范围。
c)股道默认底⾊为蓝⾊。
红⾊表⽰占⽤，⽩⾊表⽰锁闭，蓝⾊表⽰空闲。
9.系统⽤不同的颜⾊表⽰不同的正点率：红⾊：95%~100% 黄⾊：80%~95% 绿⾊：＜80%10.区段密度的颜⾊表⽰：红⾊：饱和绿⾊：正常蓝⾊：不⾜11.列车运⾏图包括基本图、阶段计划和实际运⾏图等。
12.原铁道部TDCS通过GPS⾼精度授时仪，获得准确的时钟。
通过⽹络配置，能达到⾃动校时，保持原铁道部、铁路局、车站内所有计算机的时钟同步，原铁道部、铁路局中⼼系统误差控制在10s以内，铁路局中⼼与车站误差在20s以内。
铁路通信相关名词解释

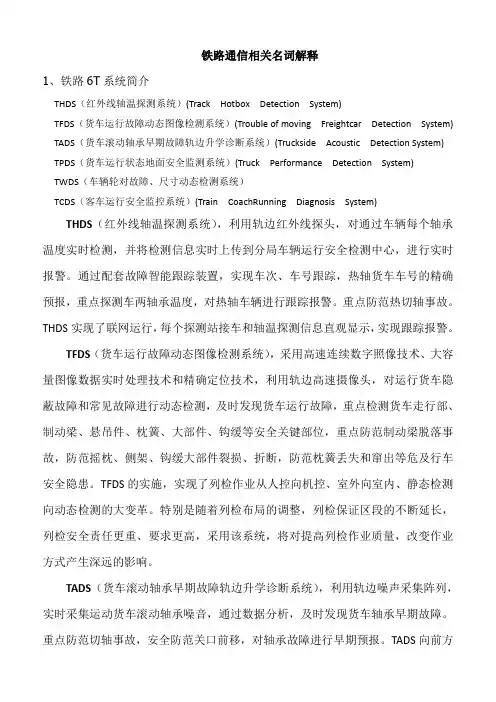

铁路通信相关名词解释1、铁路6T系统简介THDS（红外线轴温探测系统）(Track Hotbox Detection System)TFDS（货车运行故障动态图像检测系统）(Trouble of moving Freightcar Detection System) TADS（货车滚动轴承早期故障轨边升学诊断系统）(Truckside Acoustic Detection System) TPDS（货车运行状态地面安全监测系统）(Truck Performance Detection System)TWDS（车辆轮对故障、尺寸动态检测系统）TCDS（客车运行安全监控系统）(Train CoachRunning Diagnosis System)THDS（红外线轴温探测系统），利用轨边红外线探头，对通过车辆每个轴承温度实时检测，并将检测信息实时上传到分局车辆运行安全检测中心，进行实时报警。
通过配套故障智能跟踪装置，实现车次、车号跟踪，热轴货车车号的精确预报，重点探测车两轴承温度，对热轴车辆进行跟踪报警。
重点防范热切轴事故。
THDS实现了联网运行，每个探测站接车和轴温探测信息直观显示，实现跟踪报警。
TFDS（货车运行故障动态图像检测系统），采用高速连续数字照像技术、大容量图像数据实时处理技术和精确定位技术，利用轨边高速摄像头，对运行货车隐蔽故障和常见故障进行动态检测，及时发现货车运行故障，重点检测货车走行部、制动梁、悬吊件、枕簧、大部件、钩缓等安全关键部位，重点防范制动梁脱落事故，防范摇枕、侧架、钩缓大部件裂损、折断，防范枕簧丢失和窜出等危及行车安全隐患。
TFDS的实施，实现了列检作业从人控向机控、室外向室内、静态检测向动态检测的大变革。
特别是随着列检布局的调整，列检保证区段的不断延长，列检安全责任更重、要求更高，采用该系统，将对提高列检作业质量，改变作业方式产生深远的影响。
TADS（货车滚动轴承早期故障轨边升学诊断系统），利用轨边噪声采集阵列，实时采集运动货车滚动轴承噪音，通过数据分析，及时发现货车轴承早期故障。

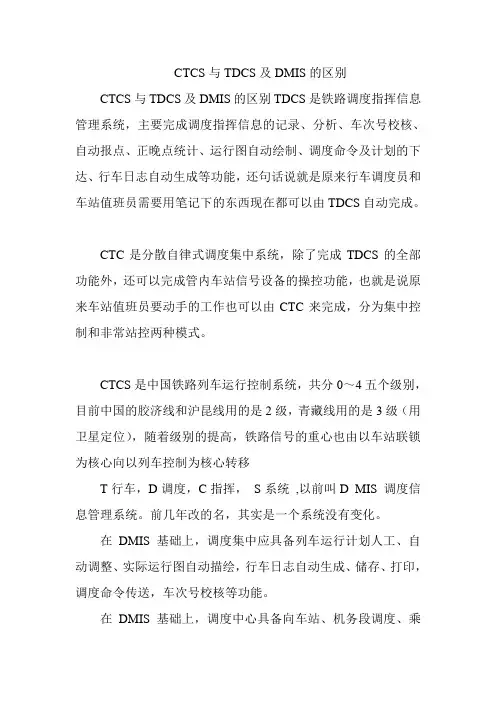

CTCS与TDCS及DMIS的区别
CTCS与TDCS及DMIS的区别CTCS与TDCS及DMIS的区别TDCS是铁路调度指挥信息管理系统，主要完成调度指挥信息的记录、分析、车次号校核、自动报点、正晚点统计、运行图自动绘制、调度命令及计划的下达、行车日志自动生成等功能，还句话说就是原来行车调度员和车站值班员需要用笔记下的东西现在都可以由TDCS自动完成。
CTC是分散自律式调度集中系统，除了完成TDCS的全部功能外，还可以完成管内车站信号设备的操控功能，也就是说原来车站值班员要动手的工作也可以由CTC来完成，分为集中控制和非常站控两种模式。
CTCS是中国铁路列车运行控制系统，共分0～4五个级别，目前中国的胶济线和沪昆线用的是2级，青藏线用的是3级（用卫星定位），随着级别的提高，铁路信号的重心也由以车站联锁为核心向以列车控制为核心转移T行车，D调度，C指挥，S系统,以前叫D MIS 调度信息管理系统。
前几年改的名，其实是一个系统没有变化。
在DMIS 基础上，调度集中应具备列车运行计划人工、自动调整、实际运行图自动描绘，行车日志自动生成、储存、打印，调度命令传送，车次号校核等功能。
在DMIS 基础上，调度中心具备向车站、机务段调度、乘务室等部门发布调度命令以及经调度命令无线传送系统向司机下达调度命令（含许可证、调车作业通知单等）的功能。
系统依据列车运行调整计划，《技规》、《行规》、《站细》等规定，以及相关联锁技术条件对列车、调车作业进行分散自律安全控制（汉分散自律控制模式下的中心、车站人工直接操作）。
对违反分散自律安全条件的人工操作，系统应能进行安全提示。
系统对于影响正常运用的故障，如信号故障关闭（或灭灯及灯丝断丝）时应具有报警、提示、记录等功能。
与调度命令无线传送系统配合具有解车进路信息自动预告功能。
进行调车作业时不需要控制权转换。
不影响既有的平面调车区集中联锁功能。
具有部分非正常条件下接发列车功能以及降级处理措施。
具有本站及相邻各两个车站的列车运行调整计划显示功能。

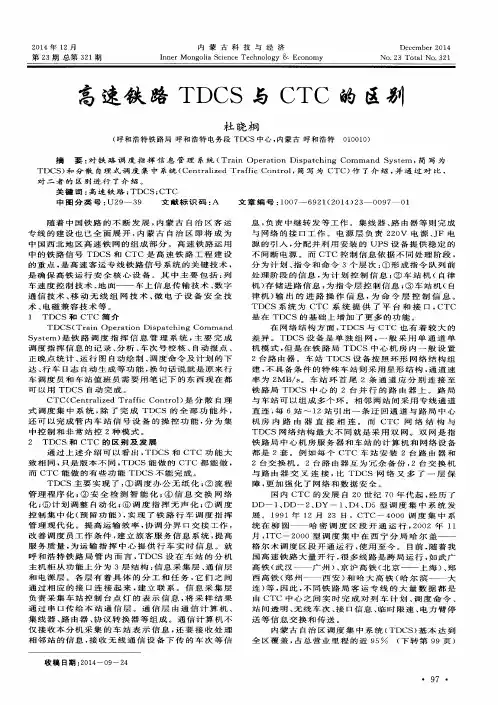

TDCS和CTC的区别和联系
TDCS和CTC的区别和联系
关于TDCS
•
TDCS即铁路调度指挥信息系统， 主要完成调度指挥信息的记录、分析、 车次号校核、自动报点、正晚点统计、 运行图自动绘制、调度命令及计划的 下达、行车日志自动生成等功能，即 原来行车调度员和车站值班员需要用 笔记下的东西现在都可以由TDCS自 动完成。
关于CTC
• 2.发展过程 • （1）传统调度集中遇到的困难 • （2）分散自律调度集中在繁忙干线得到应用
• 3.以TDCS为平台，组建分散自律、智能 化、高安全、高可靠的新一代调度集中系 统（简称CTC系统），是实现铁路提速、 高速以及减员增效的跨越式发展的根本保 证。根据铁道部跨越式发展的总体思路， 我国铁路是以TDCS为平台，以调度集中 （CTC）为核心，构建铁路现代化的调度 指挥管理信息系统，以现代运输的理念大 力推动铁路运输调度指挥系统建设。
人工调度指挥示意图
TDCS调度指挥流程
CTC调度指挥流程
TDCS与CTC指挥模式的比较
• CTC转变为调度员与司机直接交换信息。
调度员 车站值班员 司机 传统行车指挥
调度员
车站值班员
司机
老一代CTC系统
调度员
司机
分散自律CTC系统
TDCS和CTC的区别（归纳）
• 1）TDCS与CTC为大致相同功能，不同版本而已， TDCS能做的CTC都能做，而CTC能做的有些功 能TDCS不能完成。 • 2）TDCS是列车调度指挥系统，而CTC是列车调 度集中指挥控制系统 。 • 3）TDCS和CTC的本质区别，主要就是进路是自 动排的还是信号员在联锁上手动排列（调度员下 达的计划能否控制车站的进路），当然在CTC还 有别的自动辅助功能，但是主要的还是在进路控 制上的区别。计划和报点都还是一样自动上的， CTC还需要具备自动的机车联控功能。 • 4）CTC是TDCS的升级版本，一般情况都是放在 各大路局的，它用通俗的话说是一种无人值守的 车站设备，当然它的前身是“"调监”。就是一种 远程控制。
关于TDCS
•
TDCS即铁路调度指挥信息系统， 主要完成调度指挥信息的记录、分析、 车次号校核、自动报点、正晚点统计、 运行图自动绘制、调度命令及计划的 下达、行车日志自动生成等功能，即 原来行车调度员和车站值班员需要用 笔记下的东西现在都可以由TDCS自 动完成。
关于CTC
• 2.发展过程 • （1）传统调度集中遇到的困难 • （2）分散自律调度集中在繁忙干线得到应用
• 3.以TDCS为平台，组建分散自律、智能 化、高安全、高可靠的新一代调度集中系 统（简称CTC系统），是实现铁路提速、 高速以及减员增效的跨越式发展的根本保 证。根据铁道部跨越式发展的总体思路， 我国铁路是以TDCS为平台，以调度集中 （CTC）为核心，构建铁路现代化的调度 指挥管理信息系统，以现代运输的理念大 力推动铁路运输调度指挥系统建设。
人工调度指挥示意图
TDCS调度指挥流程
CTC调度指挥流程
TDCS与CTC指挥模式的比较
• CTC转变为调度员与司机直接交换信息。
调度员 车站值班员 司机 传统行车指挥
调度员
车站值班员
司机
老一代CTC系统
调度员
司机
分散自律CTC系统
TDCS和CTC的区别（归纳）
• 1）TDCS与CTC为大致相同功能，不同版本而已， TDCS能做的CTC都能做，而CTC能做的有些功 能TDCS不能完成。 • 2）TDCS是列车调度指挥系统，而CTC是列车调 度集中指挥控制系统 。 • 3）TDCS和CTC的本质区别，主要就是进路是自 动排的还是信号员在联锁上手动排列（调度员下 达的计划能否控制车站的进路），当然在CTC还 有别的自动辅助功能，但是主要的还是在进路控 制上的区别。计划和报点都还是一样自动上的， CTC还需要具备自动的机车联控功能。 • 4）CTC是TDCS的升级版本，一般情况都是放在 各大路局的，它用通俗的话说是一种无人值守的 车站设备，当然它的前身是“"调监”。就是一种 远程控制。
浅谈TDCSCTC网络通道问题典型故障处理
浅谈ＴＤＣＳ／ＣＴＣ网络通道问题典型故障处理范汝华摘㊀要：ＴＤＣＳ或ＣＴＣ系统作为行车调度指挥的基础设备，它们在日常的运输调度指挥工作中发挥着重要作用㊂而网络通道是ＴＤＣＳ／ＣＴＣ系统的重要组成部分，是调度命令㊁临时限速及行车计划㊁列车到发点等数据的传输载体㊂一旦网络出现故障，将极大影响运输调度指挥的工作效率，维护部门必须要在最短时间内发现问题㊁解决问题，保障铁路的运输安全与运输效率㊂关键词：ＴＤＣＳ／ＣＴＣ网络通道；典型问题；故障处理一㊁ＴＤＣＳ／ＣＴＣ系统简介ＴＤＣＳ系统原名为铁路运输调度指挥管理信息系统，简称ＤＭＩＳ，是一个覆盖全国铁路的大型运输网络系统，是我国铁路运输调度现代化的指挥系统，是我国铁路运输从单独的连锁系统走向集中㊁走向网络㊁走向信息化的标志，该系统是由基层站段网㊁铁路局网㊁铁路总公司网构成的三级网络系统，具有数据采集㊁处理分析，显示浏览，人机对话，监视管理，信息传递，数据收发㊁列车收编等多项功能的铁路列车管理系统㊂ＣＴＣ系统是由ＴＤＣＳ发展完善而来，是ＴＤＣＳ的高级版，全称是铁路运输调度行车指挥系统，它除了兼容ＴＤＣＳ的功能外，增加了对列车的直接指挥和调度，进路自动排列，车次号跟踪；该系统车站部分具有分散自律功能，与联锁互成体系，互相配合联动；网络安全高效和智能化；运输集中可控，行车自动生成，自动完成，是铁路行车指挥管理发展到一定程度的智能化网络㊂二㊁案例分析（一）ＴＤＣＳ案例管内某线Ａ站与Ｂ站ＴＤＣＳ系统通道故障，登录Ｂ站路由器，输入 ＳＨＩＮＴ 命令，查看路由器的Ｓ口和Ｆ口工作状态，其对Ａ站方向的Ｓ０／１／０端口状态：Ｓｅｒｉａｌ０／１／０ｉｓｕｐ，ｌｉｎｅｐｒｏｔｏｃｏｌｉｓｄｏｗｎ；表示其串口工作正常，通信协议中断㊂再登录Ａ站路由器，其对Ｂ站方向的Ｓ０／３／０端口状态：Ｓｅｒｉａｌ０／３／０ｉｓｄｏｗｎ，ｌｉｎｅｐｒｏｔｏｃｏｌｉｓｄｏｗｎ；表示其串口㊁通信协议均中断㊂当出现上述情况，应该优先处理串口与通信协议均中断的Ａ站㊂依次查看信息类设备的工作指示灯有无异常，发现该方向协议转换器指示灯不正常，确定为该方向协议转换器故障，导致路由器信息收发异常，从而路由器的该端口与协议均故障，显示 ｄｏｗｎ ，维护人员赶赴现场更换Ａ站协议转换器后，指示灯恢复正常㊂再次登录Ａ站路由器端口状态为：Ｓｅｒｉａｌ０／３／０ｉｓｕｐ，ｌｉｎｅｐｒｏｔｏｃｏｌｉｓｄｏｗｎ；同样，Ｂ站路由器端口状态为：Ｓｅｒｉａｌ０／１／０ｉｓｕｐ，ｌｉｎｅｐｒｏｔｏｃｏｌｉｓｄｏｗｎ；说明两站之间还有故障，需要打环测试来缩小故障范围㊂在协议转换器按下 ＡＮＡＬＯＧ 按钮打近端环，远程登录路由器查看端口是否能看到环，其端口分别如下：Ｓｅｒｉａｌ０／３／０ｉｓｕｐ，ｌｉｎｅｐｒｏｔｏｃｏｌｉｓｕｐ（ｌｏｏｐｅｄ）；Ｓｅｒｉａｌ０／１／０ｉｓｕｐ，ｌｉｎｅｐｒｏｔｏｃｏｌｉｓｕｐ（ｌｏｏｐｅｄ）；表明两站均能看到近端环，协议转换器以内的站内设备均正常，再在Ｂ站打远端环，按下 ＤＩＧＬＯＧ 按钮，登录Ａ站路由器查看其端口，看不到环（ｌｏｏｐｅｄ），说明两站之间的通道出现问题㊂通知通信工区查找通道中的故障点，并配合处理，设备恢复正常㊂该ＴＤＣＳ通道故障实际上包含２个简单故障，故障处理时，不要被表面现象所迷惑，按照上述处理流程可将通道故障逐一处理，简单快捷㊂（二）ＣＴＣ案例管内８０１线路所与中心和梁堤头连接中断，导致８０１线路所采集的站场表示信息无法送出，影响相邻车站ＣＴＣ邻站透明及中心的调监显示㊂维护人员远程Ｐｉｎｇ８０１线路所的自律机，发现丢包非常严重，偶尔才能Ｐｉｎｇ通一个包，而远程Ｐｉｎｇ路由器Ａ与路由器Ｂ均正常㊂为了进一步缩小故障范围，分别登录８０１线路所路由器Ａ㊁Ｂ，Ｐｉｎｇ交换机Ａ，发现路由器Ｂ到交换机Ａ链路正常，Ｐｉｎｇ包成功率几乎为１００％；而路由器Ａ到交换机Ａ的Ｐｉｎｇ包成功率只为３０％左右，丢包严重㊂紧接着查看其对应路由器Ａ的Ｆ０／０端口状态，其 ＩＮＰＵＴＥＲＲＯＲ错误包 与 ＣＲＣ校验码 二项数值较大且还在持续增长，表明该通道连接不稳定，丢包率较高；登录对应自律机的交换机Ａ的Ｆ０／９端口后，查看其端口状态，发现其端口显示工作方式为Ａ－ｈａｌｆ，即半双工模式；而正常情况下，交换机Ａ的Ｆ０／９端口应为Ｆｕｌｌ－ｄｕｐｌｅｘ，即全双工模式㊂接着，查看路由器Ａ的Ｆ０／０端口状态，发现其工作模式为Ｆｕｌｌ－ｄｕｐｌｅｘ，即全双工模式㊂同样的一个传输通道，交换机Ａ的Ｆ０／９端口至路由器Ａ的Ｆ０／０端口，出现了２种不同的传输工作方式：一端为半双工模式，另一端为全双工模式㊂由于半双工与全双工的传输方式存在冲突，才导致通道出现堵塞甚至严重丢包㊂ＣＴＣ系统设备均为双套冗余结构，在备用通道运行良好的状况下，主用通道丢包严重为何不改走备用通道㊂这是因为，虽然８０１线路所路由器Ａ到交换机Ａ链路丢包严重，但并未完全中断，路由器Ａ的动态路由协议（即ＥＩＧＲＰ协议）认为这条通道链路并未中断，继续对该通道链路发送信息，即自律机传输的信息依然走该通道链路，导致传递信息不完整甚至中断㊂针对上述情况，若确定是主用通道故障引起的丢包，在确保备用通道良好状态时，首先应进行人工倒机或禁用故障通道，及时恢复ＣＴＣ系统的正常使用；然后维护人员赶赴现场，查出并更换故障设备或连线，在保证安全的同时兼顾效率㊂三㊁结语ＴＤＣＳ／ＣＴＣ系统是调度指挥行车系统，其设备为一级行车设备，网络故障直接影响到ＴＤＣＳ／ＣＴＣ系统信息交换的实时性和有效性，从而对铁路运输的安全与效率造成很大影响㊂因此了解网络结构，掌握网络故障点，总结故障类型，能够有效地快速地解决网络问题㊂参考文献：［１］洪福庆．ＴＤＣＳ／ＣＴＣ设备典型故障案例分析与维护［Ｊ］．铁道通信信号，２０１５，５１（１２）：４８－５０．作者简介：范汝华，中国铁路哈尔滨局集团有限公司海拉尔电务段㊂８６１。
TDCS 与CTC
分散自律调度集中系统框图
铁路局 CTC中心 列车运行调整计划 调车作业计划 （无人站）
车站
列车和调车进路命令生成 （车站自律机）
调车作业计划 （有人站）
联锁系统
第三部分 CTC功能和原理
列车运行调整计划
由列车调度员实际运行情况和运输组织 大的当前要求，对列车运行调整计划及 时调整，并下达给车站值班员予以执行。 调度人员利用计算机列车运行调整计划 已取得很好的效果，用计算机对计划进 行增、删、改操作。
TDCS 与CTC
TDCS系统
TDCS（Train Operation Dispatching Command System）是覆盖全路的调度指挥管理 系统，能及时、准确地为全路各级调度指挥管 理人员提供现代化的调度指挥管理手段和平台。 TDCS系统是个全路联网的调度指挥系统，它由 部中心TDCS系统，铁路局TDCS系统，车站系统 三层机构有机地组成的。
CTC与TDCS的接口
铁道部TDCS
TMIS
铁路局TDCS
CTC
铁路局TDCS中心局域网
与无线车次号校核系统接口
无线车次号信息发送分为列车始发、列 车进站和列车出站三部分。 CTC根据接收到的车次号信心，校核确认 车站、运行方向及相关进路，从而确认 或生成列车车次号。采用这种技术可以 有效地提高车次号的准确性。
调度集中系统基本结构
CTC中心，一般设在铁路局调度所， 负责指挥整个调度区段内列车的运 行。包括：服务器、工作站及网络 通信设备。
铁路局CTC中心子系统
车站子系统
车站子系统根据计划完成进路的选排、冲 突检测、控制输出、调度作业计划单编制 及调车作业进路控制功能。主要由自律机、 车务终端、综合维护终端、电务维护终端、 打印机、网络设备、联锁系统接口设备和 无线通信系统接口设备等。
CTCS与TDCS及DMIS的区别
CTCS与T D CS及D M IS的区别CTCS与T D CS及D M IS的区别TDCS是铁路调度指挥信息管理系统，主要完成调度指挥信息的记录、分析、车次号校核、自动报点、正晚点统计、运行图自动绘制、调度命令及计划的下达、行车日志自动生成等功能，还句话说就是原来行车调度员和车站值班员需要用笔记下的东西现在都可以由TD CS自动完成。
CTC是分散自律式调度集中系统，除了完成TD CS的全部功能外，还可以完成管内车站信号设备的操控功能，也就是说原来车站值班员要动手的工作也可以由CTC来完成，分为集中控制和非常站控两种模式。
CTCS是中国铁路列车运行控制系统，共分0～4五个级别，目前中国的胶济线和沪昆线用的是2级，青藏线用的是3级（用卫星定位），随着级别的提高，铁路信号的重心也由以车站联锁为核心向以列车控制为核心转移T行车，D调度，C指挥，S系统,以前叫D MIS 调度信息管理系统。
前几年改的名，其实是一个系统没有变化。
在DMIS 基础上，调度集中应具备列车运行计划人工、自动调整、实际运行图自动描绘，行车日志自动生成、储存、打印，调度命令传送，车次号校核等功能。
在DMIS 基础上，调度中心具备向车站、机务段调度、乘务室等部门发布调度命令以及经调度命令无线传送系统向司机下达调度命令（含许可证、调车作业通知单等）的功能。
系统依据列车运行调整计划，《技规》、《行规》、《站细》等规定，以及相关联锁技术条件对列车、调车作业进行分散自律安全控制（汉分散自律控制模式下的中心、车站人工直接操作）。
对违反分散自律安全条件的人工操作，系统应能进行安全提示。
系统对于影响正常运用的故障，如信号故障关闭（或灭灯及灯丝断丝）时应具有报警、提示、记录等功能。
