高考物理法拉第电磁感应定律推断题综合题汇编含答案解析

全国高考物理法拉第电磁感应定律的推断题综合高考真题汇总及答案解析一、法拉第电磁感应定律1．如图所示，足够长的光滑平行金属导轨MN 、PQ 竖直放置，其宽度L ＝1 m ，一匀强磁场垂直穿过导轨平面，导轨的上端M 与P 之间连接阻值为R ＝0.40 Ω的电阻，质量为m ＝0.01 kg 、电阻为r ＝0.30 Ω的金属棒ab 紧贴在导轨上．现使金属棒ab 由静止开始下滑，下滑过程中ab 始终保持水平，且与导轨接触良好，其下滑距离x 与时间t 的关系如图所示，图象中的OA 段为曲线，AB 段为直线，导轨电阻不计，g ＝10 m/s 2(忽略ab 棒运动过程中对原磁场的影响)，求：(1) ab 棒1.5 s-2.1s 的速度大小及磁感应强度B 的大小； (2)金属棒ab 在开始运动的1.5 s 内，通过电阻R 的电荷量； (3)金属棒ab 在开始运动的1.5 s 内，电阻R 上产生的热量。

【答案】(1) v ＝7 m/s B ＝0.1 T (2) q ＝0.67 C (3)0.26 J 【解析】 【详解】(1)金属棒在AB 段匀速运动，由题中图象得：v ＝xt ∆∆＝7 m/s 根据欧姆定律可得：I ＝BLvr R+ 根据平衡条件有mg ＝BIL解得：B ＝0.1T(2)根据电量公式：q ＝I Δt根据欧姆定律可得：I ＝()R r t∆Φ+∆ 磁通量变化量ΔΦ＝S t∆∆B 解得：q ＝0.67 C(3)根据能量守恒有：Q ＝mgx －12mv 2 解得：Q ＝0.455 J所以Q R ＝Rr R+Q ＝0.26 J 答：(1) v ＝7 m/s B ＝0.1 T (2) q ＝0.67 C (3)0.26 J2．如图所示，两根相距为L 的光滑平行金属导轨CD 、EF 固定在水平面内，并处在竖直向下的匀强磁场中，导轨足够长且电阻不计．在导轨的左端接入阻值为R 的定值电阻，将质量为m 、电阻可忽略不计的金属棒MN 垂直放置在导轨上，可以认为MN 棒的长度与导轨宽度相等，且金属棒运动过程中始终与导轨垂直并接触良好，不计空气阻力．金属棒MN 以恒定速度v 向右运动过程中，假设磁感应强度大小为B 且保持不变，为了方便，可认为导体棒中的自由电荷为正电荷．（1）请根据法拉第电磁感应定律，推导金属棒MN 中的感应电动势E ；（2）在上述情景中，金属棒MN 相当于一个电源，这时的非静电力与棒中自由电荷所受洛伦兹力有关．请根据电动势的定义，推导金属棒MN 中的感应电动势E ．（3）请在图中画出自由电荷所受洛伦兹力示意图．我们知道，洛伦兹力对运动电荷不做功．那么，金属棒MN 中的自由电荷所受洛伦兹力是如何在能量转化过程中起到作用的呢？请结合图中自由电荷受洛伦兹力情况，通过计算分析说明．【答案】（1）E BLv =；（2）v E BL =（3）见解析 【解析】 【分析】(1)先求出金属棒MN 向右滑行的位移,得到回路磁通量的变化量∆Φ ,再由法拉第电磁感应定律求得E 的表达式;(2)棒向右运动时,电子具有向右的分速度,受到沿棒向下的洛伦兹力，1v f e B =,棒中电子在洛伦兹力的作用下,电子从M 移动到N 的过程中,非静电力做功v W e Bl =,根据电动势定义WE q=计算得出E. （3）可以从微观的角度求出水平和竖直方向上的洛伦兹力做功情况，在比较整个过程中做功的变化状况． 【详解】（1）如图所示，在一小段时间∆t 内，金属棒MN 的位移 x v t ∆=∆这个过程中线框的面积的变化量S L x Lv t ∆=∆=∆ 穿过闭合电路的磁通量的变化量B S BLv t ∆Φ=∆=∆根据法拉第电磁感应定律 E t∆Φ=∆ 解得 E BLv =（2）如图所示，棒向右运动时，正电荷具有向右的分速度，受到沿棒向上的洛伦兹力1v f e B =，f 1即非静电力在f 的作用下，电子从N 移动到M 的过程中，非静电力做功v W e BL =根据电动势定义 W E q= 解得 v E BL =（3）自由电荷受洛伦兹力如图所示．设自由电荷的电荷量为q ，沿导体棒定向移动的速率为u ．如图所示，沿棒方向的洛伦兹力1f q B =v ，做正功11ΔΔW f u t q Bu t =⋅=v 垂直棒方向的洛伦兹力2f quB =，做负功22ΔΔW f v t quBv t =-⋅=-所以12+=0W W ，即导体棒中一个自由电荷所受的洛伦兹力做功为零．1f 做正功，将正电荷从N 端搬运到M 端，1f 相当于电源中的非静电力，宏观上表现为“电动势”，使电源的电能增加；2f 做负功，宏观上表现为安培力做负功，使机械能减少．大量自由电荷所受洛伦兹力做功的宏观表现是将机械能转化为等量的电能，在此过程中洛伦兹力通过两个分力做功起到“传递”能量的作用． 【点睛】本题较难，要从电动势定义的角度上去求电动势的大小，并学会从微观的角度分析带电粒子的受力及做功情况．3．如图所示，两条平行的金属导轨相距L =lm ，金属导轨的倾斜部分与水平方向的夹角为37°，整个装置处在竖直向下的匀强磁场中．金属棒MN 和PQ 的质量均为m =0.2kg ，电阻分别为R MN =1Ω和R PQ =2Ω．MN 置于水平导轨上，与水平导轨间的动摩擦因数μ=0.5，PQ 置于光滑的倾斜导轨上，两根金属棒均与导轨垂直且接触良好．从t =0时刻起，MN 棒在水平外力F 1的作用下由静止开始以a =1m /s 2的加速度向右做匀加速直线运动，PQ 则在平行于斜面方向的力F 2作用下保持静止状态．t =3s 时，PQ 棒消耗的电功率为8W ，不计导轨的电阻，水平导轨足够长，MN 始终在水平导轨上运动．求： （1）磁感应强度B 的大小；（2）t =0～3s 时间内通过MN 棒的电荷量； （3）求t =6s 时F 2的大小和方向；（4）若改变F 1的作用规律，使MN 棒的运动速度v 与位移s 满足关系：v =0.4s ，PQ 棒仍然静止在倾斜轨道上．求MN 棒从静止开始到s =5m 的过程中，系统产生的焦耳热．【答案】（1）B = 2T ；（2）q = 3C ；（3）F 2=-5.2N （负号说明力的方向沿斜面向下）（4）203Q J =【解析】 【分析】t =3s 时，PQ 棒消耗的电功率为8W ，由功率公式P =I 2R 可求出电路中电流，由闭合电路欧姆定律求出感应电动势．已知MN 棒做匀加速直线运动，由速度时间公式求出t =3s 时的速度，即可由公式E =BLv 求出磁感应强度B ；根据速度公式v =at 、感应电动势公式E =BLv 、闭合电路欧姆定律和安培力公式F =BIL 结合，可求出PQ 棒所受的安培力大小，再由平衡条件求解F 2的大小和方向；改变F 1的作用规律时，MN 棒做变加速直线运动，因为速度v 与位移x 成正比，所以电流I 、安培力也与位移x 成正比，可根据安培力的平均值求出安培力做功，系统产生的热量等于克服安培力，即可得解． 【详解】（1）当t =3s 时，设MN 的速度为v 1，则v 1=at =3m/s 感应电动势为：E 1=BL v 1 根据欧姆定律有：E 1=I (R MN + R PQ ) 根据P =I 2 R PQ 代入数据解得：B =2T(2)当t ＝6 s 时，设MN 的速度为v 2，则 速度为：v 2＝at ＝6 m/s 感应电动势为：E 2＝BLv 2＝12 V 根据闭合电路欧姆定律：224MN PQE I A R R ==+安培力为：F 安＝BI 2L ＝8 N规定沿斜面向上为正方向，对PQ 进行受力分析可得： F 2＋F 安cos 37°＝mg sin 37°代入数据得：F 2＝－5.2 N(负号说明力的方向沿斜面向下)(3)MN 棒做变加速直线运动，当x ＝5 m 时，v ＝0.4x ＝0.4×5 m/s ＝2 m/s 因为速度v 与位移x 成正比，所以电流I 、安培力也与位移x 成正比， 安培力做功：12023MN PQ BLv W BL x J R R =-⋅⋅=-+安 【点睛】本题是双杆类型，分别研究它们的情况是解答的基础，运用力学和电路．关键要抓住安培力与位移是线性关系，安培力的平均值等于初末时刻的平均值，从而可求出安培力做功．4．如图所示，两根间距为L 的平行金属导轨，其cd 右侧水平，左侧为竖直的14画弧，圆弧半径为r ，导轨的电阻与摩擦不计，在导轨的顶端接有阻值为R 1的电阻，整个装置处在竖直向上的匀强磁场中。

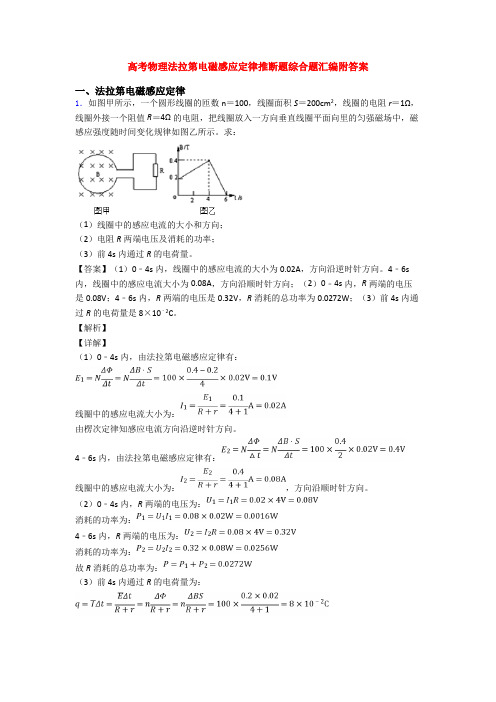

高考物理法拉第电磁感应定律推断题综合题汇编附答案一、法拉第电磁感应定律1．如图甲所示，一个圆形线圈的匝数n＝100，线圈面积S＝200cm2，线圈的电阻r＝1Ω，线圈外接一个阻值R＝4Ω的电阻，把线圈放入一方向垂直线圈平面向里的匀强磁场中，磁感应强度随时间变化规律如图乙所示。

求：（1）线圈中的感应电流的大小和方向；（2）电阻R两端电压及消耗的功率；（3）前4s内通过R的电荷量。

【答案】（1）0﹣4s内，线圈中的感应电流的大小为0.02A，方向沿逆时针方向。

4﹣6s 内，线圈中的感应电流大小为0.08A，方向沿顺时针方向；（2）0﹣4s内，R两端的电压是0.08V；4﹣6s内，R两端的电压是0.32V，R消耗的总功率为0.0272W；（3）前4s内通过R的电荷量是8×10﹣2C。

【解析】【详解】（1）0﹣4s内，由法拉第电磁感应定律有：线圈中的感应电流大小为：由楞次定律知感应电流方向沿逆时针方向。

4﹣6s内，由法拉第电磁感应定律有：线圈中的感应电流大小为：，方向沿顺时针方向。

（2）0﹣4s内，R两端的电压为：消耗的功率为：4﹣6s内，R两端的电压为：消耗的功率为：故R消耗的总功率为：（3）前4s内通过R的电荷量为：2．如图所示，竖直平面内两竖直放置的金属导轨间距为L1，导轨上端接有一电动势为E、内阻不计的电源，电源旁接有一特殊开关S，当金属棒切割磁感线时会自动断开，不切割时自动闭合；轨道内存在三个高度均为L2的矩形匀强磁场区域，磁感应强度大小均为B，方向如图。

一质量为m的金属棒从ab位置由静止开始下落，到达cd位置前已经开始做匀速运动，棒通过cdfe区域的过程中始终做匀速运动。

已知定值电阻和金属棒的阻值均为R，其余电阻不计，整个过程中金属棒与导轨接触良好，重力加速度为g，求：（1）金属棒匀速运动的速度大小；（2）金属棒与金属导轨间的动摩擦因数μ；（3）金属棒经过efgh区域时定值电阻R上产生的焦耳热。

高考物理压轴题专题复习—法拉第电磁感应定律的推断题综合含答案解析一、法拉第电磁感应定律1．如下图所示，MN 、PQ 为足够长的光滑平行导轨，间距L =0.5m.导轨平面与水平面间的夹角θ= 30°，NQ 丄MN ，N Q 间连接有一个3R =Ω的电阻，有一匀强磁场垂直于导轨平面，磁感应强度为01B T =，将一根质量为m =0.02kg 的金属棒ab 紧靠NQ 放置在导轨上，且与导轨接触良好，金属棒的电阻1r =Ω，其余部分电阻不计，现由静止释放金属棒，金属棒沿导轨向下运动过程中始终与NQ 平行，当金属棒滑行至cd 处时速度大小开始保持不变，cd 距离NQ 为 s=0.5 m ，g =10m/s 2。

(1)求金属棒达到稳定时的速度是多大；(2)金属棒从静止开始到稳定速度的过程中，电阻R 上产生的热量是多少？(3)若将金属棒滑行至cd 处的时刻记作t =0,从此时刻起，让磁感应强度逐渐减小，可使金属棒中不产生感应电流，则t =1s 时磁感应强度应为多大？ 【答案】(1)8m/s 5 (2)0.0183J(3) 5T 46【解析】 【详解】(1) 在达到稳定速度前，金属棒的加速度逐渐减小，速度逐渐增大，达到稳定速度时，有sin A mg F θ=其中,A EF BIL I R r==+ 根据法拉第电磁感应定律，有E BLv = 联立解得：m 1.6sv =(2) 根据能量关系有21·sin 2mgs mv Q θ=+ 电阻R 上产生的热量R RQ Q R r=+ 解得：0.0183J R Q =(3) 当回路中的总磁通量不变时，金属棒中不产生感应电流，此时金属棒将沿导轨做匀加速运动，根据牛顿第二定律，有：sin mg ma θ=根据位移时间关系公式，有212x vt at =+设t 时刻磁感应强度为B ，总磁通量不变，有：()BLs B L s x '=+当t =1s 时，代入数据解得，此时磁感应强度：5T 46B '=2．如图所示，两根相距为L 的光滑平行金属导轨CD 、EF 固定在水平面内，并处在竖直向下的匀强磁场中，导轨足够长且电阻不计．在导轨的左端接入阻值为R 的定值电阻，将质量为m 、电阻可忽略不计的金属棒MN 垂直放置在导轨上，可以认为MN 棒的长度与导轨宽度相等，且金属棒运动过程中始终与导轨垂直并接触良好，不计空气阻力．金属棒MN 以恒定速度v 向右运动过程中，假设磁感应强度大小为B 且保持不变，为了方便，可认为导体棒中的自由电荷为正电荷．（1）请根据法拉第电磁感应定律，推导金属棒MN 中的感应电动势E ；（2）在上述情景中，金属棒MN 相当于一个电源，这时的非静电力与棒中自由电荷所受洛伦兹力有关．请根据电动势的定义，推导金属棒MN 中的感应电动势E ．（3）请在图中画出自由电荷所受洛伦兹力示意图．我们知道，洛伦兹力对运动电荷不做功．那么，金属棒MN 中的自由电荷所受洛伦兹力是如何在能量转化过程中起到作用的呢？请结合图中自由电荷受洛伦兹力情况，通过计算分析说明．【答案】（1）E BLv =；（2）v E BL =（3）见解析 【解析】 【分析】(1)先求出金属棒MN 向右滑行的位移,得到回路磁通量的变化量∆Φ ,再由法拉第电磁感应定律求得E 的表达式;(2)棒向右运动时,电子具有向右的分速度,受到沿棒向下的洛伦兹力，1v f e B =,棒中电子在洛伦兹力的作用下,电子从M 移动到N 的过程中,非静电力做功v W e Bl =,根据电动势定义WE q=计算得出E. （3）可以从微观的角度求出水平和竖直方向上的洛伦兹力做功情况，在比较整个过程中做功的变化状况． 【详解】（1）如图所示，在一小段时间∆t 内，金属棒MN 的位移 x v t ∆=∆这个过程中线框的面积的变化量S L x Lv t ∆=∆=∆ 穿过闭合电路的磁通量的变化量B S BLv t ∆Φ=∆=∆根据法拉第电磁感应定律 E t∆Φ=∆ 解得 E BLv =（2）如图所示，棒向右运动时，正电荷具有向右的分速度，受到沿棒向上的洛伦兹力1v f e B =，f 1即非静电力在f 的作用下，电子从N 移动到M 的过程中，非静电力做功v W e BL =根据电动势定义 W E q= 解得 v E BL =（3）自由电荷受洛伦兹力如图所示．设自由电荷的电荷量为q ，沿导体棒定向移动的速率为u ．如图所示，沿棒方向的洛伦兹力1f q B =v ，做正功11ΔΔW f u t q Bu t =⋅=v垂直棒方向的洛伦兹力2f quB =，做负功22ΔΔW f v t quBv t =-⋅=-所以12+=0W W ，即导体棒中一个自由电荷所受的洛伦兹力做功为零．1f 做正功，将正电荷从N 端搬运到M 端，1f 相当于电源中的非静电力，宏观上表现为“电动势”，使电源的电能增加；2f 做负功，宏观上表现为安培力做负功，使机械能减少．大量自由电荷所受洛伦兹力做功的宏观表现是将机械能转化为等量的电能，在此过程中洛伦兹力通过两个分力做功起到“传递”能量的作用． 【点睛】本题较难，要从电动势定义的角度上去求电动势的大小，并学会从微观的角度分析带电粒子的受力及做功情况．3．如图所示，在倾角30o θ=的光滑斜面上，存在着两个磁感应强度大小相等、方向分别垂直斜面向上和垂直斜面向下的匀强磁场，两磁场宽度均为L 。

一、法拉第电磁感应定律1．如图所示，垂直于纸面的匀强磁场磁感应强度为B。

纸面内有一正方形均匀金属线框abcd，其边长为L，总电阻为R，ad边与磁场边界平行。

从ad边刚进入磁场直至bc边刚要进入的过程中，线框在向左的拉力作用下以速度v匀速运动，求：（1）拉力做功的功率P；（2）ab边产生的焦耳热Q.【答案】(1)P=222B L vR（2）Q=234B L vR【解析】【详解】（1）线圈中的感应电动势E=BLv 感应电流I=E R拉力大小等于安培力大小F=BIL 拉力的功率P=Fv=222 B L v R（2）线圈ab边电阻R ab=4R 运动时间t=L vab边产生的焦耳热Q=I2R ab t =23 4B L vR2．如下图所示，MN、PQ为足够长的光滑平行导轨，间距L=0.5m.导轨平面与水平面间的夹角θ= 30°，NQ丄MN，N Q间连接有一个3R=Ω的电阻，有一匀强磁场垂直于导轨平面，磁感应强度为01B T =，将一根质量为m =0.02kg 的金属棒ab 紧靠NQ 放置在导轨上，且与导轨接触良好，金属棒的电阻1r =Ω，其余部分电阻不计，现由静止释放金属棒，金属棒沿导轨向下运动过程中始终与NQ 平行，当金属棒滑行至cd 处时速度大小开始保持不变，cd 距离NQ 为 s=0.5 m ，g =10m/s 2。

(1)求金属棒达到稳定时的速度是多大；(2)金属棒从静止开始到稳定速度的过程中，电阻R 上产生的热量是多少？(3)若将金属棒滑行至cd 处的时刻记作t =0,从此时刻起，让磁感应强度逐渐减小，可使金属棒中不产生感应电流，则t =1s 时磁感应强度应为多大？ 【答案】(1)8m/s 5 (2)0.0183J(3) 5T 46【解析】 【详解】(1) 在达到稳定速度前，金属棒的加速度逐渐减小，速度逐渐增大，达到稳定速度时，有sin A mg F θ=其中,A EF BIL I R r==+ 根据法拉第电磁感应定律，有E BLv = 联立解得：m 1.6sv =(2) 根据能量关系有21·sin 2mgs mv Q θ=+ 电阻R 上产生的热量R RQ Q R r=+ 解得：0.0183J R Q =(3) 当回路中的总磁通量不变时，金属棒中不产生感应电流，此时金属棒将沿导轨做匀加速运动，根据牛顿第二定律，有：sin mg ma θ=根据位移时间关系公式，有212x vt at =+设t 时刻磁感应强度为B ，总磁通量不变，有：()BLs B L s x '=+当t =1s 时，代入数据解得，此时磁感应强度：5T 46B '=3．如图所示，间距为l 的平行金属导轨与水平面间的夹角为α，导轨间接有一阻值为R 的电阻，一长为l 的金属杆置于导轨上，杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ，导轨处于匀强磁场中，磁感应强度大小为B ，方向垂直于斜面向上，当金属杆受到平行于斜面向上大小为F 的恒定拉力作用，可以使其匀速向上运动；当金属杆受到平行于斜面向下大小为2F的恒定拉力作用时，可以使其保持与向上运动时大小相同的速度向下匀速运动，重力加速度大小为g ，求：（1）金属杆的质量；（2）金属杆在磁场中匀速向上运动时速度的大小。

一、法拉第电磁感应定律1．如图所示，正方形单匝线框bcde边长L＝0.4 m，每边电阻相同，总电阻R＝0.16 Ω.一根足够长的绝缘轻质细绳跨过两个轻小光滑定滑轮，一端连接正方形线框，另一端连接物体P，手持物体P使二者在空中保持静止，线框处在竖直面内．线框的正上方有一有界匀强磁场，磁场区域的上、下边界水平平行，间距也为L＝0.4 m，磁感线方向垂直于线框所在平面向里，磁感应强度大小B＝1.0 T，磁场的下边界与线框的上边eb相距h＝1.6 m．现将系统由静止释放，线框向上运动过程中始终在同一竖直面内，eb边保持水平，刚好以v ＝4.0 m/s的速度进入磁场并匀速穿过磁场区，重力加速度g＝10 m/s2，不计空气阻力．（1）线框eb边进入磁场中运动时，e、b两点间的电势差U eb为多少？（2）线框匀速穿过磁场区域的过程中产生的焦耳热Q为多少？（3）若在线框eb边刚进入磁场时，立即给物体P施加一竖直向下的力F，使线框保持进入磁场前的加速度匀加速运动穿过磁场区域，已知此过程中力F做功W F＝3.6 J，求eb边上产生的焦耳Q eb为多少？【答案】（1）1.2 V（2）3.2 J（3）0.9 J【解析】【详解】(1)线框eb边以v=4.0 m/s的速度进入磁场并匀速运动，产生的感应电动势为：10.44V=1.6 VE BLv==⨯⨯因为e、b两点间作为等效电源，则e、b两点间的电势差为外电压：U eb=34E=1.2 V.(2)线框进入磁场后立即做匀速运动，并匀速穿过磁场区，线框受安培力：F安=BLI根据闭合电路欧姆定律有：I=E R联立解得解得F安=4 N所以克服安培力做功：=2=420.4J=3.2J W F L ⨯⨯⨯安安而Q =W 安，故该过程中产生的焦耳热Q =3.2 J(3)设线框出磁场区域的速度大小为v 1，则根据运动学关系有：22122v v a L -=而根据牛顿运动定律可知：()M m ga M m-=+联立整理得：12(M+m )( 21v -v 2)=(M-m )g ·2L 线框穿过磁场区域过程中，力F 和安培力都是变力，根据动能定理有：W F -W'安+(M-m )g ·2L =12(M+m )( 21v -v 2) 联立解得：W F -W'安=0而W'安= Q'，故Q'=3.6 J又因为线框每边产生的热量相等，故eb 边上产生的焦耳热：Q eb =14Q'=0.9 J. 答：(1)线框eb 边进入磁场中运动时，e 、b 两点间的电势差U eb =1.2 V. (2)线框匀速穿过磁场区域的过程中产生的焦耳热Q =3.2 J. (3) eb 边上产生的焦耳Q eb =0.9J.2．如图（a ）所示，间距为l 、电阻不计的光滑导轨固定在倾角为θ的斜面上。

高考物理法拉第电磁感应定律的推断题综合题试题附答案一、法拉第电磁感应定律1．如图所示，正方形单匝线框bcde边长L＝0.4 m，每边电阻相同，总电阻R＝0.16 Ω.一根足够长的绝缘轻质细绳跨过两个轻小光滑定滑轮，一端连接正方形线框，另一端连接物体P，手持物体P使二者在空中保持静止，线框处在竖直面内．线框的正上方有一有界匀强磁场，磁场区域的上、下边界水平平行，间距也为L＝0.4 m，磁感线方向垂直于线框所在平面向里，磁感应强度大小B＝1.0 T，磁场的下边界与线框的上边eb相距h＝1.6 m．现将系统由静止释放，线框向上运动过程中始终在同一竖直面内，eb边保持水平，刚好以v ＝4.0 m/s的速度进入磁场并匀速穿过磁场区，重力加速度g＝10 m/s2，不计空气阻力．（1）线框eb边进入磁场中运动时，e、b两点间的电势差U eb为多少？（2）线框匀速穿过磁场区域的过程中产生的焦耳热Q为多少？（3）若在线框eb边刚进入磁场时，立即给物体P施加一竖直向下的力F，使线框保持进入磁场前的加速度匀加速运动穿过磁场区域，已知此过程中力F做功W F＝3.6 J，求eb边上产生的焦耳Q eb为多少？【答案】（1）1.2 V（2）3.2 J（3）0.9 J【解析】【详解】(1)线框eb边以v=4.0 m/s的速度进入磁场并匀速运动，产生的感应电动势为：10.44V=1.6 VE BLv==⨯⨯因为e、b两点间作为等效电源，则e、b两点间的电势差为外电压：U eb=34E=1.2 V.(2)线框进入磁场后立即做匀速运动，并匀速穿过磁场区，线框受安培力：F安=BLI根据闭合电路欧姆定律有：I=E R联立解得解得F安=4 N所以克服安培力做功：=2=420.4J=3.2J W F L ⨯⨯⨯安安而Q =W 安，故该过程中产生的焦耳热Q =3.2 J(3)设线框出磁场区域的速度大小为v 1，则根据运动学关系有：22122v v a L -=而根据牛顿运动定律可知：()M m ga M m-=+联立整理得：12(M+m )( 21v -v 2)=(M-m )g ·2L 线框穿过磁场区域过程中，力F 和安培力都是变力，根据动能定理有：W F -W'安+(M-m )g ·2L =12(M+m )( 21v -v 2) 联立解得：W F -W'安=0而W'安= Q'，故Q'=3.6 J又因为线框每边产生的热量相等，故eb 边上产生的焦耳热：Q eb =14Q'=0.9 J. 答：(1)线框eb 边进入磁场中运动时，e 、b 两点间的电势差U eb =1.2 V. (2)线框匀速穿过磁场区域的过程中产生的焦耳热Q =3.2 J. (3) eb 边上产生的焦耳Q eb =0.9J.2．如图所示，电阻不计的相同的光滑弯折金属轨道MON 与M O N '''均固定在竖直平面内，二者平行且正对，间距为L =1m ，构成的斜面ONN O ''跟水平面夹角均为30α=︒，两侧斜面均处在垂直斜面向上的匀强磁场中，磁感应强度大小均为B =0.1T ．t =0时，将长度也为L =1m ，电阻R =0.1Ω的金属杆ab 在轨道上无初速释放．金属杆与轨道接触良好，轨道足够长．重力加速度g =10m/s 2；不计空气阻力，轨道与地面绝缘． （1）求t =2s 时杆ab 产生的电动势E 的大小并判断a 、b 两端哪端电势高（2）在t =2s 时将与ab 完全相同的金属杆cd 放在MOO'M'上，发现cd 杆刚好能静止，求ab 杆的质量m 以及放上cd 杆后ab 杆每下滑位移s =1m 回路产生的焦耳热Q【答案】(1) 1V ；a 端电势高；(2) 0.1kg ； 0.5J 【解析】 【详解】解：(1)只放ab 杆在导轨上做匀加速直线运动，根据右手定则可知a 端电势高；ab 杆加速度为：a gsin α=2s t =时刻速度为：10m/s v at ==ab 杆产生的感应电动势的大小：0.1110V 1V E BLv ==⨯⨯=(2) 2s t =时ab 杆产生的回路中感应电流：1A 5A 220.1E I R ===⨯ 对cd 杆有：30mgsin BIL ︒=解得cd 杆的质量：0.1kg m = 则知ab 杆的质量为0.1kg放上cd 杆后，ab 杆做匀速运动，减小的重力势能全部产生焦耳热根据能量守恒定律则有：300.11010.5J 0.5J Q mgh mgs sin ==︒=⨯⨯⨯=g3．如下图所示，MN 、PQ 为足够长的光滑平行导轨，间距L =0.5m.导轨平面与水平面间的夹角θ= 30°，NQ 丄MN ，N Q 间连接有一个3R =Ω的电阻，有一匀强磁场垂直于导轨平面，磁感应强度为01B T =，将一根质量为m =0.02kg 的金属棒ab 紧靠NQ 放置在导轨上，且与导轨接触良好，金属棒的电阻1r =Ω，其余部分电阻不计，现由静止释放金属棒，金属棒沿导轨向下运动过程中始终与NQ 平行，当金属棒滑行至cd 处时速度大小开始保持不变，cd 距离NQ 为 s=0.5 m ，g =10m/s 2。

高考物理专题复习法拉第电磁感应定律的推断题综合题含答案解析一、法拉第电磁感应定律1．如图所示，条形磁场组方向水平向里，磁场边界与地面平行，磁场区域宽度为L＝0.1 m，磁场间距为2L，一正方形金属线框质量为m＝0.1 kg，边长也为L，总电阻为R＝0.02 Ω.现将金属线框置于磁场区域1上方某一高度h处自由释放，线框在经过磁场区域时bc边始终与磁场边界平行．当h＝2L时，bc边进入磁场时金属线框刚好能做匀速运动．不计空气阻力，重力加速度g取10 m/s2.（1）求磁感应强度B的大小；（2）若h>2L，磁场不变，金属线框bc边每次出磁场时都刚好做匀速运动，求此情形中金属线框释放的高度h；（3）求在(2)情形中，金属线框经过前n个磁场区域过程中线框中产生的总焦耳热．【答案】（1）1 T （2）0.3 m（3）0.3n J【解析】【详解】(1)当h=2L时，bc进入磁场时线框的速度===v gh gL222m/s此时金属框刚好做匀速运动，则有：mg=BIL又E BLv==IR R联立解得1mgR=BL v代入数据得：1TB=(2)当h＞2L时，bc边第一次进入磁场时金属线框的速度022v gh gL =>即有0mg BI L <又已知金属框bc 边每次出磁场时都刚好做匀速运动，经过的位移为L ，设此时线框的速度为v′，则有'222v v gL =+解得：6m /s v '=根据题意可知，为保证金属框bc 边每次出磁场时都刚好做匀速运动，则应有2v v gh '==即有0.3m h =(3)设金属线框在每次经过一个条形磁场过程中产生的热量为Q 0，则根据能量守恒有：'2211(2)22mv mg L mv Q +=+ 代入解得：00.3J Q =则经过前n 个磁场区域时线框上产生的总的焦耳热Q =nQ 0=0.3n J 。

2．如图所示，正方形单匝线框bcde 边长L ＝0.4 m ，每边电阻相同，总电阻R ＝0.16 Ω.一根足够长的绝缘轻质细绳跨过两个轻小光滑定滑轮，一端连接正方形线框，另一端连接物体P ，手持物体P 使二者在空中保持静止，线框处在竖直面内．线框的正上方有一有界匀强磁场，磁场区域的上、下边界水平平行，间距也为L ＝0.4 m ，磁感线方向垂直于线框所在平面向里，磁感应强度大小B ＝1.0 T ，磁场的下边界与线框的上边eb 相距h ＝1.6 m ．现将系统由静止释放，线框向上运动过程中始终在同一竖直面内，eb 边保持水平，刚好以v ＝4.0 m/s 的速度进入磁场并匀速穿过磁场区，重力加速度g ＝10 m/s 2，不计空气阻力．（1）线框eb 边进入磁场中运动时，e 、b 两点间的电势差U eb 为多少？（2）线框匀速穿过磁场区域的过程中产生的焦耳热Q 为多少？（3）若在线框eb 边刚进入磁场时，立即给物体P 施加一竖直向下的力F ，使线框保持进入磁场前的加速度匀加速运动穿过磁场区域，已知此过程中力F 做功W F ＝3.6 J ，求eb 边上产生的焦耳Q eb 为多少？【答案】（1）1.2 V （2）3.2 J （3）0.9 J【解析】【详解】(1)线框eb 边以v =4.0 m/s 的速度进入磁场并匀速运动，产生的感应电动势为：10.44V=1.6 V E BLv ==⨯⨯因为e 、b 两点间作为等效电源，则e 、b 两点间的电势差为外电压：U eb =34E =1.2 V. (2)线框进入磁场后立即做匀速运动，并匀速穿过磁场区，线框受安培力：F 安=BLI根据闭合电路欧姆定律有：I =E R联立解得解得F 安=4 N所以克服安培力做功： =2=420.4J=3.2J W F L ⨯⨯⨯安安而Q =W 安，故该过程中产生的焦耳热Q =3.2 J(3)设线框出磁场区域的速度大小为v 1，则根据运动学关系有：22122v v a L -=而根据牛顿运动定律可知：()M m g a M m-=+ 联立整理得： 12(M+m )( 21v -v 2)=(M-m )g ·2L 线框穿过磁场区域过程中，力F 和安培力都是变力，根据动能定理有：W F -W'安+(M-m )g ·2L =12(M+m )( 21v -v 2) 联立解得：W F -W'安=0而W'安= Q'，故Q'=3.6 J又因为线框每边产生的热量相等，故eb 边上产生的焦耳热：Q eb =14Q'=0.9 J. 答：(1)线框eb 边进入磁场中运动时，e 、b 两点间的电势差U eb =1.2 V.(2)线框匀速穿过磁场区域的过程中产生的焦耳热Q =3.2 J.(3) eb 边上产生的焦耳Q eb =0.9J.3．如图()a ，平行长直导轨MN 、PQ 水平放置，两导轨间距0.5L m =，导轨左端MP 间接有一阻值为0.2R =Ω的定值电阻，导体棒ab 质量0.1m kg =，与导轨间的动摩擦因数0.1μ=，导体棒垂直于导轨放在距离左端 1.0d m =处，导轨和导体棒电阻均忽略不计.整个装置处在范围足够大的匀强磁场中，0t =时刻，磁场方向竖直向下，此后，磁感应强度B 随时间t 的变化如图()b 所示，不计感应电流磁场的影响.当3t s =时，突然使ab 棒获得向右的速度08/v m s =，同时在棒上施加一方向水平、大小可变化的外力F ，保持ab 棒具有大小为恒为24/a m s =、方向向左的加速度，取210/g m s =．()1求0t =时棒所受到的安培力0F ；()2分析前3s 时间内导体棒的运动情况并求前3s 内棒所受的摩擦力f 随时间t 变化的关系式；()3从0t =时刻开始，当通过电阻R 的电量 2.25q C =时，ab 棒正在向右运动，此时撤去外力F ，此后ab 棒又运动了2 6.05s m =后静止.求撤去外力F 后电阻R 上产生的热量Q ．【答案】(1)0 0.025F N =，方向水平向右(2) ()0.01252?f t N =-(3) 0.195J【解析】【详解】解：()1由图b 知：0.20.1T /s 2B t V V == 0t =时棒的速度为零，故回路中只有感生感应势为：0.05V B E Ld t tΦ===V V V V 感应电流为：0.25A E I R== 可得0t =时棒所受到的安培力：000.025N F B IL ==，方向水平向右；()2ab 棒与轨道间的最大摩擦力为：00.10.025N m f mg N F μ==>=故前3s 内导体棒静止不动，由平衡条件得： f BIL =由图知在03s -内，磁感应强度为：00.20.1B B kt t =-=-联立解得： ()0.01252(3s)f t N t =-<；()3前3s 内通过电阻R 的电量为：10.253C 0.75C q I t V =⨯=⨯=设3s 后到撤去外力F 时又运动了1s ，则有： 11BLs q q I t R RΦ-===V V & 解得：16m s =此时ab 棒的速度设为1v ，则有：221012v v as -=解得：14m /s v =此后到停止，由能量守恒定律得：可得：21210.195J 2Q mv mgs μ=-=4．如图所示，两条平行的金属导轨相距L =lm ，金属导轨的倾斜部分与水平方向的夹角为37°，整个装置处在竖直向下的匀强磁场中．金属棒MN 和PQ 的质量均为m =0.2kg ，电阻分别为R MN =1Ω和R PQ =2Ω．MN 置于水平导轨上，与水平导轨间的动摩擦因数μ=0.5，PQ 置于光滑的倾斜导轨上，两根金属棒均与导轨垂直且接触良好．从t =0时刻起，MN 棒在水平外力F 1的作用下由静止开始以a =1m /s 2的加速度向右做匀加速直线运动，PQ 则在平行于斜面方向的力F 2作用下保持静止状态．t =3s 时，PQ 棒消耗的电功率为8W ，不计导轨的电阻，水平导轨足够长，MN 始终在水平导轨上运动．求：（1）磁感应强度B 的大小；（2）t =0～3s 时间内通过MN 棒的电荷量；（3）求t =6s 时F 2的大小和方向；（4）若改变F 1的作用规律，使MN 棒的运动速度v 与位移s 满足关系：v =0.4s ，PQ 棒仍然静止在倾斜轨道上．求MN 棒从静止开始到s =5m 的过程中，系统产生的焦耳热．【答案】（1）B = 2T ；（2）q = 3C ；（3）F 2=-5.2N （负号说明力的方向沿斜面向下）（4）203Q J = 【解析】【分析】t =3s 时，PQ 棒消耗的电功率为8W ，由功率公式P =I 2R 可求出电路中电流，由闭合电路欧姆定律求出感应电动势．已知MN 棒做匀加速直线运动，由速度时间公式求出t =3s 时的速度，即可由公式E =BLv 求出磁感应强度B ；根据速度公式v =at 、感应电动势公式E =BLv 、闭合电路欧姆定律和安培力公式F =BIL 结合，可求出PQ 棒所受的安培力大小，再由平衡条件求解F 2的大小和方向；改变F 1的作用规律时，MN 棒做变加速直线运动，因为速度v 与位移x 成正比，所以电流I 、安培力也与位移x 成正比，可根据安培力的平均值求出安培力做功，系统产生的热量等于克服安培力，即可得解．【详解】（1）当t =3s 时，设MN 的速度为v 1，则v 1=at =3m/s感应电动势为：E 1=BL v 1根据欧姆定律有：E 1=I (R MN + R PQ )根据P =I 2 R PQ代入数据解得：B =2T(2)当t ＝6 s 时，设MN 的速度为v 2，则速度为：v 2＝at ＝6 m/s感应电动势为：E 2＝BLv 2＝12 V根据闭合电路欧姆定律：224MN PQE I A R R ==+ 安培力为：F 安＝BI 2L ＝8 N规定沿斜面向上为正方向，对PQ 进行受力分析可得：F 2＋F 安cos 37°＝mg sin 37°代入数据得：F 2＝－5.2 N(负号说明力的方向沿斜面向下)(3)MN 棒做变加速直线运动，当x ＝5 m 时，v ＝0.4x ＝0.4×5 m/s ＝2 m/s因为速度v 与位移x 成正比，所以电流I 、安培力也与位移x 成正比， 安培力做功：12023MN PQ BLv W BL x J R R =-⋅⋅=-+安 【点睛】本题是双杆类型，分别研究它们的情况是解答的基础，运用力学和电路．关键要抓住安培力与位移是线性关系，安培力的平均值等于初末时刻的平均值，从而可求出安培力做功．5．如图所示足够长的光滑平行金属导轨MN 、PQ 组成的平面与水平面成37°放置，导轨宽度L=1m ，一匀强磁场垂直导轨平面向下，导轨上端M 与P 之间连接阻值R=0.3Ω的电阻，质量为m=0.4kg 、电阻r=0.1Ω的金属棒ab 始终紧贴在导轨上．现使金属导轨ab 由静止开始下滑，下滑过程中ab 始终保持水平，且与导轨接触良好，其下滑距离x 与时间t 的关系如图乙所示，图像中的OA 段为曲线，AB 段为直线，导轨电阻不计．g=10m/s 2，忽略ab 棒在运动过程中对原磁场的影响．求：(1)磁感应强度B 的大小；(2)金属棒ab 在开始运动的2.0s 内，通过电阻R 的电荷量；(3)金属棒ab 在开始运动的2.0s 内，电阻R 产生的焦耳热．【答案】（1）0.4B T = (2)6q C = (3) 5.4R Q J =【解析】（1）导体棒在沿斜面方向的重力分力与安培力平衡：得sin mg BIL θ=导体棒切割磁感线产生的电动势为：E BLv =由闭合电路欧姆定律知：E I R r=+ 3.66/0.6x v m s t === 联立解得：0.4B T = （2）6()()()E BsL q It t t C R r t R r R r R r ∆Φ∆Φ======+∆+++ （3）由功能关系得：21sin 2mgx mv Q θ=+ 5.4R Q Q R J R r==+ 综上所述本题答案是：（1）0.4T （2）6C （3）5.4J点睛：对于本题要从力的角度分析安培力作用下导体棒的平衡问题，列平衡方程，另外要借助于动能定理、功能关系求能量之间的关系．6．现代人喜欢到健身房骑车锻炼，某同学根据所学知识设计了一个发电测速装置，如图所示。

全国各地高考物理分类：法拉第电磁感应定律推断题综合题汇编含答案解析一、法拉第电磁感应定律1．如图甲所示，两根足够长的水平放置的平行的光滑金属导轨，导轨电阻不计，间距为L ，导轨间电阻为R 。

PQ 右侧区域处于垂直纸面向里的匀强磁场中，磁感应强度大小为B ；PQ 左侧区域两导轨间有一面积为S 的圆形磁场区，该区域内磁感应强度随时间变化的图象如图乙所示，取垂直纸面向外为正方向，图象中B 0和t 0都为已知量。

一根电阻为r 、质量为m 的导体棒置于导轨上，0〜t 0时间内导体棒在水平外力作用下处于静止状态，t 0时刻立即撤掉外力，同时给导体棒瞬时冲量，此后导体棒向右做匀速直线运动，且始终与导轨保持良好接触。

求：(1)0~t 0时间内导体棒ab 所受水平外力的大小及方向 (2)t 0时刻给导体棒的瞬时冲量的大小 【答案】(1) ()00=BB SL t F R r + 水平向左 (2) 00mB SBLt【解析】 【详解】(1)由法拉第电磁感应定律得 ：010B SBS E t t t ∆Φ∆===∆∆ 所以此时回路中的电流为：()100B S E I R r R r t ==++ 根据右手螺旋定则知电流方向为a 到b.因为导体棒在水平外力作用下处于静止状态，故外力等于此时的安培力，即：()00==BB SLF F BIL R t r =+安由左手定则知安培力方向向右，故水平外力方向向左. (2)导体棒做匀速直线运动，切割磁感线产生电动势为：2E BLv =由题意知：12E E =所以联立解得：00BSv BLt =所以根据动量定理知t 0时刻给导体棒的瞬时冲量的大小为：000mB SI mv BLt =-=答：(1)0~t 0时间内导体棒ab 所受水平外力为()00=BB SLt F R r +，方向水平向左.(2)t 0时刻给导体棒的瞬时冲量的大小00mB SBLt2．光滑平行的金属导轨MN 和PQ,间距L=1.0m,与水平面之间的夹角α=30°,匀强磁场磁感应强度B=2.0T,垂直于导轨平面向上,MP 间接有阻值R=2.0Ω的电阻,其它电阻不计,质量m=2.0kg 的金属杆ab 垂直导轨放置,如图(a)所示．用恒力F 沿导轨平面向上拉金属杆ab,由静止开始运动,v−t 图象如图(b)所示.g=10m/s 2，导轨足够长．求： (1)恒力F 的大小；(2)金属杆速度为2.0m/s 时的加速度大小；(3)根据v−t 图象估算在前0.8s 内电阻上产生的热量．【答案】(1)18N(2)2m/s 2（3）4.12J 【解析】 【详解】（1）由题图知，杆运动的最大速度为4/m v m s =，有22sin sin mB L v F mg F mg Rαα=+=+安，代入数据解得F=18N ． （2）由牛顿第二定律可得：sin F F mg ma α--=安得222222212sin 182100.52/2/2B L v F mg R a m s m s m α⨯⨯----⨯⨯===， （3）由题图可知0.8s 末金属杆的速度为1 2.2/v m s =，前0.8s 内图线与t 轴所包围的小方格的个数约为28个，面积为28×0.2×0.2=1.12，即前0.8s 内金属杆的位移为 1.12x m =，由能量的转化和守恒定律得：211sin 2Q Fx mgx mv α=--， 代入数据解得： 4.12J Q =． 【点睛】本题电磁感应与力学知识的综合，抓住速度图象的两个意义：斜率等于加速度，“面积”等于位移辅助求解．估算位移时，采用近似的方法，要学会运用．3．如图所示，两根相距为L 的光滑平行金属导轨CD 、EF 固定在水平面内，并处在竖直向下的匀强磁场中，导轨足够长且电阻不计．在导轨的左端接入阻值为R 的定值电阻，将质量为m 、电阻可忽略不计的金属棒MN 垂直放置在导轨上，可以认为MN 棒的长度与导轨宽度相等，且金属棒运动过程中始终与导轨垂直并接触良好，不计空气阻力．金属棒MN 以恒定速度v 向右运动过程中，假设磁感应强度大小为B 且保持不变，为了方便，可认为导体棒中的自由电荷为正电荷．（1）请根据法拉第电磁感应定律，推导金属棒MN 中的感应电动势E ；（2）在上述情景中，金属棒MN 相当于一个电源，这时的非静电力与棒中自由电荷所受洛伦兹力有关．请根据电动势的定义，推导金属棒MN 中的感应电动势E ．（3）请在图中画出自由电荷所受洛伦兹力示意图．我们知道，洛伦兹力对运动电荷不做功．那么，金属棒MN 中的自由电荷所受洛伦兹力是如何在能量转化过程中起到作用的呢？请结合图中自由电荷受洛伦兹力情况，通过计算分析说明．【答案】（1）E BLv =；（2）v E BL =（3）见解析 【解析】 【分析】(1)先求出金属棒MN 向右滑行的位移,得到回路磁通量的变化量∆Φ ,再由法拉第电磁感应定律求得E 的表达式;(2)棒向右运动时,电子具有向右的分速度,受到沿棒向下的洛伦兹力，1v f e B =,棒中电子在洛伦兹力的作用下,电子从M 移动到N 的过程中,非静电力做功v W e Bl =,根据电动势定义WE q=计算得出E. （3）可以从微观的角度求出水平和竖直方向上的洛伦兹力做功情况，在比较整个过程中做功的变化状况． 【详解】（1）如图所示，在一小段时间∆t 内，金属棒MN 的位移 x v t ∆=∆这个过程中线框的面积的变化量S L x Lv t ∆=∆=∆ 穿过闭合电路的磁通量的变化量B S BLv t ∆Φ=∆=∆根据法拉第电磁感应定律 E t∆Φ=∆ 解得 E BLv =（2）如图所示，棒向右运动时，正电荷具有向右的分速度，受到沿棒向上的洛伦兹力1v f e B =，f 1即非静电力在f 的作用下，电子从N 移动到M 的过程中，非静电力做功v W e BL =根据电动势定义 W E q= 解得 v E BL =（3）自由电荷受洛伦兹力如图所示．设自由电荷的电荷量为q ，沿导体棒定向移动的速率为u ．如图所示，沿棒方向的洛伦兹力1f q B =v ，做正功11ΔΔW f u t q Bu t =⋅=v 垂直棒方向的洛伦兹力2f quB =，做负功22ΔΔW f v t quBv t =-⋅=-所以12+=0W W ，即导体棒中一个自由电荷所受的洛伦兹力做功为零．1f 做正功，将正电荷从N 端搬运到M 端，1f 相当于电源中的非静电力，宏观上表现为“电动势”，使电源的电能增加；2f 做负功，宏观上表现为安培力做负功，使机械能减少．大量自由电荷所受洛伦兹力做功的宏观表现是将机械能转化为等量的电能，在此过程中洛伦兹力通过两个分力做功起到“传递”能量的作用． 【点睛】本题较难，要从电动势定义的角度上去求电动势的大小，并学会从微观的角度分析带电粒子的受力及做功情况．4．如图为电磁驱动与阻尼模型，在水平面上有两根足够长的平行轨道PQ 和MN ，左端接有阻值为R 的定值电阻，其间有垂直轨道平面的磁感应强度为B 的匀强磁场，两轨道间距及磁场宽度均为L ．质量为m 的金属棒ab 静置于导轨上，当磁场沿轨道向右运动的速度为v 时，棒ab 恰好滑动．棒运动过程始终在磁场范围内，并与轨道垂直且接触良好，轨道和棒电阻均不计，最大静摩擦力等于滑动摩擦力．（1）判断棒ab 刚要滑动时棒中的感应电流方向，并求此时棒所受的摩擦力f 大小； （2）若磁场不动，将棒ab 以水平初速度2v 运动，经过时间22mRt B L =停止运动，求棒ab 运动位移x 及回路中产生的焦耳热Q ；（3）若t =0时棒ab 静止，而磁场从静止开始以加速度a 做匀加速运动，下列关于棒ab 运动的速度时间图像哪个可能是正确的？请分析说明棒各阶段的运动情况．【答案】(1)22B L vf R=；(2)22mvR x B L = 2Q mv =；(3)丙图正确 【解析】 【详解】（1）根据右手定则，感应电流方向a 至b 依题意得，棒刚要运动时，受摩擦力等于安培力：f=F A 又有F A =BI 1L ，1BLvI R=联立解得：22B L vf R=（2）设棒的平均速度为v ，根据动量定理可得：02Ft ft mv --=-又有F BIL =，BLvI R=，x vt = 联立得：22mvRx B L =根据动能定理有：()21022A fx W m v --=- 根据功能关系有：Q =W A 得：Q =mv 2 （3）丙图正确当磁场速度小于v 时，棒ab 静止不动；当磁场速度大于v 时，E=BLΔv ，棒ab 的加速度从零开始增加，a 棒<a 时，Δv 逐渐增大，电流逐渐增大，F A 逐渐增大，棒做加速度逐渐增大的加速运动； 当a 棒=a 时，Δv 保持不变，电流不变，F A 不变，棒ab 的加速度保持不变，开始做匀加速运动．5．在如图所示的电路中，螺线管上线圈的匝数n=1500匝，横截面积.螺线管上线圈的电阻r=1.0Ω，定值电阻、，电容器的电容C=30μF.在一段时间内，螺线管中磁场的磁感应强度B 按如图所示的规律变化.（1）求螺线管中产生的感应电动势.（2）闭合开关S ，电路中的电流稳定后，求电阻的电功率.（3）开关S 断开后，求流经电阻的电荷量. 【答案】（1）1.2V （2） （3）【解析】 【详解】（1）根据法拉第电磁感应定律得（2）根据闭合电路欧姆定律得电阻的电功率.（3）开关S 断开后，流经电阻的电荷量即为S 闭合时电容器所带的电荷量.电容器两端的电压流经电阻的电荷量. 故本题答案是：（1）1.2V （2） （3）【点睛】根据法拉第电磁感应定律求出回路中的电动势，在结合闭合电路欧姆定律求电流，即可求解别的物理量。

一、法拉第电磁感应定律1．如图，水平面（纸面）内同距为l 的平行金属导轨间接一电阻，质量为m 、长度为l 的金属杆置于导轨上，t ＝0时，金属杆在水平向右、大小为F 的恒定拉力作用下由静止开始运动．0t 时刻，金属杆进入磁感应强度大小为B 、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动．杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ．重力加速度大小为g ．求（1）金属杆在磁场中运动时产生的电动势的大小； （2）电阻的阻值．【答案】0F E Blt g m μ⎛⎫=- ⎪⎝⎭ ； R =220B l t m【解析】 【分析】 【详解】（1）设金属杆进入磁场前的加速度大小为a ，由牛顿第二定律得：ma=F-μmg ① 设金属杆到达磁场左边界时的速度为v ，由运动学公式有：v =at 0 ②当金属杆以速度v 在磁场中运动时，由法拉第电磁感应定律，杆中的电动势为:E=Blv ③ 联立①②③式可得:0F E Blt g m μ⎛⎫=-⎪⎝⎭④ （2）设金属杆在磁场区域中匀速运动时，金属杆的电流为I ，根据欧姆定律：I=ER⑤ 式中R 为电阻的阻值．金属杆所受的安培力为：f BIl = ⑥ 因金属杆做匀速运动，由牛顿运动定律得：F –μmg–f=0 ⑦联立④⑤⑥⑦式得: R =220B l t m2．如图所示，竖直平面内两竖直放置的金属导轨间距为L 1，导轨上端接有一电动势为E 、内阻不计的电源，电源旁接有一特殊开关S ，当金属棒切割磁感线时会自动断开，不切割时自动闭合；轨道内存在三个高度均为L 2的矩形匀强磁场区域，磁感应强度大小均为B ，方向如图。

一质量为m 的金属棒从ab 位置由静止开始下落，到达cd 位置前已经开始做匀速运动，棒通过cdfe 区域的过程中始终做匀速运动。

已知定值电阻和金属棒的阻值均为R ，其余电阻不计，整个过程中金属棒与导轨接触良好，重力加速度为g ，求：（1）金属棒匀速运动的速度大小；（2）金属棒与金属导轨间的动摩擦因数μ；（3）金属棒经过efgh区域时定值电阻R上产生的焦耳热。

一、法拉第电磁感应定律1．如图，水平面（纸面）内同距为l 的平行金属导轨间接一电阻，质量为m 、长度为l 的金属杆置于导轨上，t ＝0时，金属杆在水平向右、大小为F 的恒定拉力作用下由静止开始运动．0t 时刻，金属杆进入磁感应强度大小为B 、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动．杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ．重力加速度大小为g ．求（1）金属杆在磁场中运动时产生的电动势的大小； （2）电阻的阻值．【答案】0F E Blt g m μ⎛⎫=- ⎪⎝⎭ ； R =220B l t m【解析】 【分析】 【详解】（1）设金属杆进入磁场前的加速度大小为a ，由牛顿第二定律得：ma=F-μmg ① 设金属杆到达磁场左边界时的速度为v ，由运动学公式有：v =at 0 ②当金属杆以速度v 在磁场中运动时，由法拉第电磁感应定律，杆中的电动势为:E=Blv ③ 联立①②③式可得:0F E Blt g m μ⎛⎫=-⎪⎝⎭④ （2）设金属杆在磁场区域中匀速运动时，金属杆的电流为I ，根据欧姆定律：I=ER⑤ 式中R 为电阻的阻值．金属杆所受的安培力为：f BIl = ⑥ 因金属杆做匀速运动，由牛顿运动定律得：F –μmg–f=0 ⑦联立④⑤⑥⑦式得: R =220B l t m2．如图，水平面（纸面）内同距为l 的平行金属导轨间接一电阻，质量为m 、长度为l 的金属杆置于导轨上，t ＝0时，金属杆在水平向右、大小为F 的恒定拉力作用下由静止开始运动．0t 时刻，金属杆进入磁感应强度大小为B 、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动．杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ．重力加速度大小为g ．求（1）金属杆在磁场中运动时产生的电动势的大小； （2）电阻的阻值．【答案】0F E Blt g m μ⎛⎫=- ⎪⎝⎭ ； R =220B l t m【解析】 【分析】 【详解】（1）设金属杆进入磁场前的加速度大小为a ，由牛顿第二定律得：ma=F-μmg ① 设金属杆到达磁场左边界时的速度为v ，由运动学公式有：v =at 0 ②当金属杆以速度v 在磁场中运动时，由法拉第电磁感应定律，杆中的电动势为:E=Blv ③ 联立①②③式可得:0F E Blt g m μ⎛⎫=-⎪⎝⎭④ （2）设金属杆在磁场区域中匀速运动时，金属杆的电流为I ，根据欧姆定律：I=ER⑤ 式中R 为电阻的阻值．金属杆所受的安培力为：f BIl = ⑥ 因金属杆做匀速运动，由牛顿运动定律得：F –μmg–f=0 ⑦联立④⑤⑥⑦式得: R =220B l t m3．如图()a ，平行长直导轨MN 、PQ 水平放置，两导轨间距0.5L m =，导轨左端MP 间接有一阻值为0.2R =Ω的定值电阻，导体棒ab 质量0.1m kg =，与导轨间的动摩擦因数0.1μ=，导体棒垂直于导轨放在距离左端 1.0d m =处，导轨和导体棒电阻均忽略不计.整个装置处在范围足够大的匀强磁场中，0t =时刻，磁场方向竖直向下，此后，磁感应强度B 随时间t 的变化如图()b 所示，不计感应电流磁场的影响.当3t s =时，突然使ab 棒获得向右的速度08/v m s =，同时在棒上施加一方向水平、大小可变化的外力F ，保持ab 棒具有大小为恒为24/a m s =、方向向左的加速度，取210/g m s =．()1求0t =时棒所受到的安培力0F ；()2分析前3s 时间内导体棒的运动情况并求前3s 内棒所受的摩擦力f 随时间t 变化的关系式；()3从0t =时刻开始，当通过电阻R 的电量 2.25q C =时，ab 棒正在向右运动，此时撤去外力F ，此后ab 棒又运动了2 6.05s m =后静止.求撤去外力F 后电阻R 上产生的热量Q ．【答案】(1)0 0.025F N =，方向水平向右(2) ()0.01252?f t N =-(3) 0.195J【解析】 【详解】 解：()1由图b 知：0.20.1T /s 2B t V V == 0t =时棒的速度为零，故回路中只有感生感应势为：0.05V B E Ld t tΦ===V V V V感应电流为：0.25A EI R==可得0t =时棒所受到的安培力：000.025N F B IL ==，方向水平向右；()2ab 棒与轨道间的最大摩擦力为：00.10.025N m f mg N F μ==>=故前3s 内导体棒静止不动，由平衡条件得： f BIL = 由图知在03s -内，磁感应强度为：00.20.1B B kt t =-=- 联立解得： ()0.01252(3s)f t N t =-<；()3前3s 内通过电阻R 的电量为：10.253C 0.75C q I t V =⨯=⨯=设3s 后到撤去外力F 时又运动了1s ，则有：11BLs q q I t R RΦ-===V V &解得：16m s =此时ab 棒的速度设为1v ，则有：221012v v as -=解得：14m /s v =此后到停止，由能量守恒定律得： 可得：21210.195J 2Q mv mgs μ=-=4．如图(a )所示，一个电阻值为R 、匝数为n 的圆形金属线圈与阻值为2R 的电阻R 1连接成闭合回路，线圈的半径为r 1, 在线圈中半径为r 2的圆形区域存在垂直于线圈平面向里的匀强磁场，磁感应强度B 随时间t 变化的关系图线如图(b )所示，图线与横、纵轴的截距分别为t0和B0，导线的电阻不计．求(1) 0~t0时间内圆形金属线圈产生的感应电动势的大小E；(2) 0~t1时间内通过电阻R1的电荷量q．【答案】（1）202n B rEtπ=（2）20123n B t rqRtπ=【解析】【详解】（1）由法拉第电磁感应定律E ntφ∆=∆有202n B rBE n St tπ∆==∆①（2）由题意可知总电阻R总=R+2R=3 R②由闭合电路的欧姆定律有电阻R1中的电流EIR=总③0~t1时间内通过电阻R1的电荷量1q It=④由①②③④式得20123n B t rqRtπ=5．研究小组同学在学习了电磁感应知识后，进行了如下的实验探究（如图所示）：两个足够长的平行导轨（MNPQ与M1P1Q1）间距L=0.2m，光滑倾斜轨道和粗糙水平轨道圆滑连接，水平部分长短可调节，倾斜轨道与水平面的夹角θ=37°．倾斜轨道内存在垂直斜面方向向上的匀强磁场，磁感应强度B=0.5T，NN1右侧没有磁场；竖直放置的光滑半圆轨道PQ、P1Q1分别与水平轨道相切于P、P1，圆轨道半径r1=0．lm，且在最高点Q、Q1处安装了压力传感器．金属棒ab质量m=0.0lkg，电阻r=0.1Ω，运动中与导轨有良好接触，并且垂直于导轨；定值电阻R=0.4Ω，连接在MM1间，其余电阻不计：金属棒与水平轨道间动摩擦因数μ=0.4．实验中他们惊奇地发现：当把NP间的距离调至某一合适值d，则只要金属棒从倾斜轨道上离地高h=0.95m及以上任何地方由静止释放，金属棒ab总能到达QQ1处，且压力传感器的读数均为零．取g=l0m/s2，sin37°=0.6，cos37°=0.8．则：（1）金属棒从0.95m 高度以上滑下时，试定性描述金属棒在斜面上的运动情况，并求出它在斜面上运动的最大速度；（2）求从高度h =0.95m 处滑下后电阻R 上产生的热量； （3）求合适值d ．【答案】（1）3m /s ；（2）0.04J ；（3）0.5m ． 【解析】 【详解】（1）导体棒在斜面上由静止滑下时，受重力、支持力、安培力，当安培力增加到等于重力的下滑分量时，加速度减小为零，速度达到最大值；根据牛顿第二定律，有：A 0mgsin F θ-=安培力：A F BIL = BLvI R r=+ 联立解得：2222()sin 0.0110(0.40.1)0.63m /s 0.50.2mg R r v B L θ+⨯⨯+⨯===⨯ （2）根据能量守恒定律，从高度h =0.95m 处滑下后回路中上产生的热量：22110.01100.950.0130.05J 22Q mgh mv ==⨯⨯-⨯⨯=-故电阻R 产生的热量为：0.40.050.04J 0.40.1R R Q Q R r ==⨯=++ （3）对从斜面最低点到圆轨道最高点过程，根据动能定理，有：()221111222mg r mgd mv mv μ--=-①在圆轨道的最高点，重力等于向心力，有：211v mg m r =②联立①②解得：221535100.10.5m 220.410v gr d g μ--⨯⨯===⨯⨯6．如图甲所示，水平放置的电阻不计的光滑平行金属导轨相距L=0.5m ，左端连接R=0.4Ω的电阻，右端紧靠在绝缘墙壁边，导轨间虚线右边与墙壁之间的区域内存在方向垂直导轨平面的磁场，虚线与墙壁间的距离为s=10m ，磁感应强度B 随时间t 变化的图象如图乙所示。
