扫描电子显微镜技术SEM

扫描电子显微镜的构造和工作原理扫描电子显微镜（Scanning Electron Microscope，SEM）是一种常用的高分辨率显微镜，它通过使用聚焦的电子束来替代传统显微镜中使用的光束，从而能够观察到非常小尺寸的物体或细节。

SEM的构造和工作原理如下：构造：1.电子源：SEM使用热电子发射或场致发射的方式产生电子束。

常用的电子源是热丝电子枪，其中一个被称为热阴极的钨丝加热电子产生材料，产生电子束。

2. 电子透镜系统：SEM中有两个电子透镜，分别称为透镜1（即准直透镜）和透镜2（即聚经透镜）。

透镜1和透镜2的作用是使电子束呈现较小的束斑（electron beam spot），从而提高分辨率和放大率。

3. 检测系统：SEM的检测系统包括两个主要部分，即二次电子检测器（Secondary Electron Detector，SED）和回散射电子检测器（Backscattered Electron Detector，BED）。

SED主要用于表面形貌观察，它能够检测到由扫描电子激发的二次电子。

BED则用于分析样品的成分和区分不同物质的特性。

4.微控样品台：SEM中的样品台可以精确调整样品位置，使其与电子束的路径重合，并且可以在不同的方向上转动，以便于观察不同角度的样品。

5.显示和控制系统：SEM使用计算机控制系统来控制电子束的扫描和样品台的移动，并将观察结果显示在计算机屏幕上。

工作原理：1.电子束的生成：SEM中的电子源产生高能电子束。

电子源加热电子发射材料，如钨丝，产生高速电子束。

2.电子透镜系统的聚焦：电子束经过透镜1和透镜2的聚焦，使其呈现出较小的束斑。

3.样品的扫描：样品台上的样品被置于电子束的路径中，并通过微控样品台控制样品的位置和方向。

电子束扫描过样品表面，通过电磁透镜和扫描线圈控制电子束的位置。

4.二次电子和回散射电子的检测：电子束与样品相互作用时，会产生二次电子和回散射电子。

二次电子是由电子束激发样品表面产生的电子，可以用来观察样品的表面形貌。

扫描电子显微镜及能谱仪SEM扫描电子显微镜及能谱仪SEM扫描电子显微镜及能谱仪SEM是一种强大的实验仪器，它能够帮助我们开启微观世界的大门，从而深入了解物质在最基本层面的性质和结构。

本文将在以下几个方面对SEM及其应用进行介绍。

一、扫描电子显微镜SEM的原理扫描电子显微镜SEM是一种采用电子束的显微镜，通过高能电子束与样品相互作用，透过扫描线圈产生扫描信号，实现对样品表面形貌的观察和获取高清晰度的图像。

SEM和光学显微镜有很大的不同，光学显微镜是使用光来观察物质的显微镜，而SEM则是使用电子来观察物质。

扫描电子显微镜SEM的工作原理主要分为以下三个步骤：1、获得高能电子束：扫描电子显微镜SEM内部有个电子枪，电子枪发射出的电子经过加速器的加速器和聚焦极的聚焦，成为高能电子束。

2、扫描样品表面：高能电子束射向样品表面，样品表面反弹回来的电子信号被SEM仪器捕获。

3、产生扫描信号：把从样品表面反弹回来的电子信号进行放大，形成显微图像。

二、能谱仪的原理能谱仪是SEM中的重要组成部分，它可以检测电子在样品中的反应和监测样品中所含的化学元素，以及相应元素的含量。

能谱仪的工作原理是通过检测样品产生的X射线来分析样品组成，电子束与样品相互作用，产生一系列的X射线能量峰值。

每个元素都有不同能级的电子，其X射线产生的能量也分别对应不同的峰值。

因此，通过表征能谱仪所发现的不同X射线能量峰的位置和强度，可以确定样品中所含元素。

三、SEM的应用1、矿物学SEM被广泛应用于矿物学研究中，因为它能够提供很高的图像分辨率。

将样品与高能电子束相互作用可使样品表面反射的电子被收集，从而形成高分辨率的矿物学图像。

2、材料科学在材料科学中，SEM被用于表面形貌研究以及微观结构解析。

通过SEM可以获取材料的内部结构和力学特性，为材料研发和工业应用提供了有力支持。

3、医学SEM在医学领域也有极为重要的应用，例如用于人体组织医学研究。

SEM可以提供高质量且精细的人体组织图像，进一步促进了医学领域的研究和治疗。

扫描电镜（SEM）简介扫描电子显微镜（Scanning Electron Microscope，简称SEM）是一种利用电子束对样品表面进行扫描的显微镜。

相比传统的光学显微镜，SEM具有更高的分辨率和更大的深度视野，使得它成为材料科学、生命科学和物理科学等领域中常用的研究工具。

SEM通过利用电子多次反射，将样品表面的形貌细节放大数千倍，可以观察到微观结构，比如表面形态、粗糙度、纳米级颗粒等。

SEM通常需要真空环境下操作，因为电子束在大气压下很快会失去能量而无法达到高分辨率。

工作原理SEM的工作原理可以简单地分为以下几步：1.电子发射：SEM中，通过热发射或场发射的方式产生电子束。

这些电子被加速器加速，形成高速的电子流。

电子束的能量通常在10-30 keV之间。

2.样品照射：电子束通过一个聚焦系统照射到样品表面。

电子束与样品原子发生相互作用，从而产生各种现象，比如电子散射、透射和反射。

3.信号检测：样品与电子束发生相互作用后，产生的信号会被探测器捕获。

常见的SEM信号检测器包括二次电子检测器和反射电子检测器。

这些探测器可以测量电子信号的强度和性质。

4.信号处理和图像生成：SEM通过对探测到的信号进行处理和放大，生成图像。

这些图像可以显示出样品表面的微观结构和形貌。

应用领域SEM在许多科学领域中都有广泛的应用。

以下是一些常见的应用领域：材料科学SEM可以用于研究材料的结构和形态。

它可以观察微观缺陷、晶体结构、纳米颗粒等材料细节。

这对于材料工程师来说非常重要，可以帮助他们改进材料的性能和开发新的材料。

生命科学SEM可以用于观察生物样品的微观结构。

比如，它可以观察细胞的形态、细胞器的分布和细胞表面的纹理。

这对于生物学家来说非常重要，可以帮助他们了解生物体的结构和功能。

纳米科学SEM在纳米科学领域中也有广泛的应用。

通过SEM可以对纳米材料进行表面形貌和结构的观察。

它可以显示出纳米结构的细节，帮助科学家研究纳米颗粒的组装、层析和相互作用等现象。

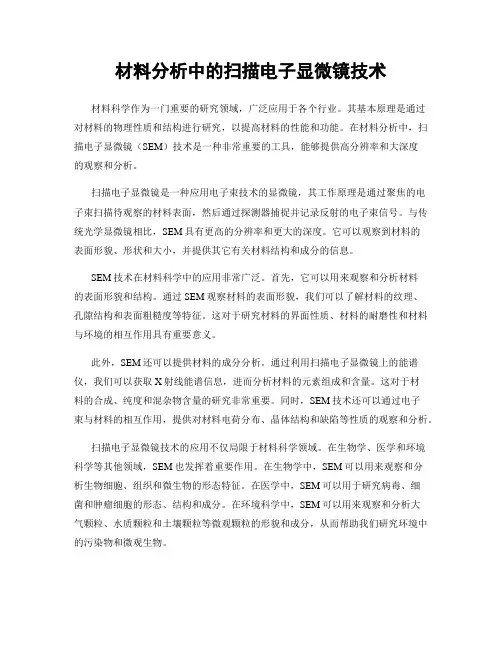

材料分析中的扫描电子显微镜技术材料科学作为一门重要的研究领域，广泛应用于各个行业。

其基本原理是通过对材料的物理性质和结构进行研究，以提高材料的性能和功能。

在材料分析中，扫描电子显微镜（SEM）技术是一种非常重要的工具，能够提供高分辨率和大深度的观察和分析。

扫描电子显微镜是一种应用电子束技术的显微镜，其工作原理是通过聚焦的电子束扫描待观察的材料表面，然后通过探测器捕捉并记录反射的电子束信号。

与传统光学显微镜相比，SEM具有更高的分辨率和更大的深度。

它可以观察到材料的表面形貌、形状和大小，并提供其它有关材料结构和成分的信息。

SEM技术在材料科学中的应用非常广泛。

首先，它可以用来观察和分析材料的表面形貌和结构。

通过SEM观察材料的表面形貌，我们可以了解材料的纹理、孔隙结构和表面粗糙度等特征。

这对于研究材料的界面性质、材料的耐磨性和材料与环境的相互作用具有重要意义。

此外，SEM还可以提供材料的成分分析。

通过利用扫描电子显微镜上的能谱仪，我们可以获取X射线能谱信息，进而分析材料的元素组成和含量。

这对于材料的合成、纯度和混杂物含量的研究非常重要。

同时，SEM技术还可以通过电子束与材料的相互作用，提供对材料电荷分布、晶体结构和缺陷等性质的观察和分析。

扫描电子显微镜技术的应用不仅局限于材料科学领域。

在生物学、医学和环境科学等其他领域，SEM也发挥着重要作用。

在生物学中，SEM可以用来观察和分析生物细胞、组织和微生物的形态特征。

在医学中，SEM可以用于研究病毒、细菌和肿瘤细胞的形态、结构和成分。

在环境科学中，SEM可以用来观察和分析大气颗粒、水质颗粒和土壤颗粒等微观颗粒的形貌和成分，从而帮助我们研究环境中的污染物和微观生物。

尽管SEM技术在材料科学和其他领域中得到广泛应用，但它并非没有一些限制。

首先，SEM技术对样品的制备要求较高，样品需要进行表面处理和真空吸附，以确保电子束的穿透性和样品的稳定性。

此外，SEM分析所需的仪器和设备也相对昂贵，对于一些小型研究实验室来说可能存在一定的经济压力。

仪器分析SEMTEMSEM（扫描电子显微镜）和TEM（透射电子显微镜）是两种常用的仪器分析方法，用于观察材料的微观结构和成分。

它们都利用电子束与样品的相互作用来获取信息。

下面将分别介绍SEM和TEM的工作原理和应用。

SEM利用高能电子束与样品表面的相互作用来观察样品的表面形貌和成分。

其工作原理如下：电子枪产生的聚焦电子束通过透镜系统形成一个细小的电子束，并聚焦引导到样品表面上。

与样品表面相互作用的电子束导致了反射、散射或吸收，其中部分电子通过接收器收集到形成信号。

这些信号被转换成图像，并在显微镜屏幕上显示出来。

SEM可以提供高分辨率、大深度以及大视场的表面形貌图像，并且可以通过能谱分析系统对样品的元素组成进行表征。

SEM广泛应用于材料科学、生物科学、纳米科学等领域。

在材料科学中，SEM可以用于观察材料的晶体形态、纹理、表面缺陷等。

在生物科学中，SEM可以用于观察细胞、组织和生物材料的形貌和结构。

在纳米科学中，SEM可以用于研究纳米材料的形貌、尺寸和形状。

此外，SEM还可以用于分析样品的成分和化学组成。

相比之下，TEM是一种通过透射电子束与样品相互作用来观察材料的内部结构和成分的方法。

其工作原理如下：电子枪产生的电子束经过透镜系统形成一个细小的电子束，并聚焦到样品上。

样品上的一部分电子透过样品，并通过设备上的透射电子探测器来检测。

这些透射电子被转换成图像，并在显微镜屏幕上显示出来。

TEM具有高分辨率的优点，可以提供关于样品内部结构和成分的详细信息。

TEM广泛应用于材料科学、生物科学、纳米科学等领域。

在材料科学中，TEM可以用于观察材料的晶格结构、晶界、层状结构等。

在生物科学中，TEM可以用于观察细胞、组织和病毒等的内部结构。

在纳米科学中，TEM可以用于观察纳米材料的结构、尺寸和形貌。

此外，TEM还可以用于分析样品的成分和化学组成。

综上所述，SEM和TEM是常用的仪器分析方法，用于观察材料的微观结构和成分。

SEM(扫描电子显微镜)的原理
SEM是一种通过高能电子束扫描样品表面并利用其所产生的
信号来形成图像的显微镜。

其原理是利用电子束与样品表面交互所产生的各种信号（如二次电子、反射电子、散射电子、背散射电子等）作为样品表面形貌信息的载体，经过放大和成像后形成对样品表面形貌的图像。

具体来说，SEM的主要原理包括：
1. 高能电子束的产生
SEM使用的电子束通常由热阴极或场发射型阴极产生。

电子
从阴极中发射出来后，经过加速管加速到几千伏至数十万伏的高能电子束。

2. 电子束的聚焦
SEM使用电磁聚焦系统将电子束聚焦到非常小的点上，从而
实现高分辨率成像。

聚焦系统通常由多组圆柱形或双凸透镜组成。

3. 样品表面的交互
高能电子束照射样品表面时，会与样品表面相互作用，产生各种不同的信号。

这些信号包括二次电子、反射电子、散射电子、背散射电子等，它们可以提供关于样品表面形貌、成分和结构的信息。

4. 信号的检测和处理
SEM的检测系统通常由二次电子检测器、反射电子检测器、消旋极检测器等多种类型的检测器组成。

这些检测器负责收集和处理样品表面产生的各种信号，经过放大和成像等处理后，成为最终的SEM图像。

综上所述，SEM主要通过高能电子束和样品表面信号的交互来实现图像的成像和分析。

它能够观察到样品表面微观结构的形貌、成分和表面化学性质等信息，具有广泛的应用价值。

扫描电子显微镜技术的原理与应用扫描电子显微镜（Scanning Electron Microscope，SEM）是一种广泛使用的高分辨率显微镜。

它可以在微观尺度下观察样品的表面形貌和组织结构，其像素大小可达纳米级别，比光学显微镜要好得多。

在本文中，我们将讨论扫描电子显微镜的原理和应用。

一、扫描电子显微镜的原理扫描电子显微镜的原理是使用电子束照射样品，并收集经过样品散射、反射和透射的电子，最终通过电子束与样品交互所产生的信号来生成影像。

1. 电子束的产生和聚焦扫描电子显微镜使用了与电视图像管类似的电子枪来产生电子束。

一个电子枪由阴极、阳极和聚焦环组成。

通过加热阴极，可以产生电子。

这些电子被聚焦环聚集在一起，形成电子束。

2. 样品的制备和载台在扫描电子显微镜中，样品必须制备成非导体或半导体，并且必须被涂上一层导电性物质。

常规的样品制备方法包括金属涂覆、碳涂覆、抛光、薄切片和冷冻切片。

载台是样品固定的地方，通常是由钨或钛制成的。

样品可以通过细长的悬臂臂支撑在载台上，这样可以将样品从离子束或电子束中保护起来。

3. 电子束与样品的交互电子束照射样品后，会与样品的原子和分子产生相互作用。

这些相互作用包括散射、反射和透射。

在样品表面的电子被电子束激发后，它们将从样品中排出，并输送到探测器上。

探测器可以检测到不同能量的电子和不同角度的电子。

这些电子将用于产生显微镜的影像。

4. 影像生成影像的生成从原始信号开始。

原始信号是由样品反射、透射和散射的电子产生的，以及电子束与样品相互作用所产生的次级电子。

次级电子是由于电子束与样品表面相互作用而产生的电子。

次级电子通常与样品表面形貌相关，因此可以用来产生高分辨率的图像。

扫描电子显微镜的成像具有非常高的空间分辨率，可达到亚纳米级别。

它还可以生成非常清晰的表面拓扑图像和物质中各种粒子的组织结构。

二、扫描电子显微镜的应用扫描电子显微镜已广泛应用于各种领域的研究，如材料科学、生物学、地球化学、环境科学、药学、半导体工业、纳米技术等。

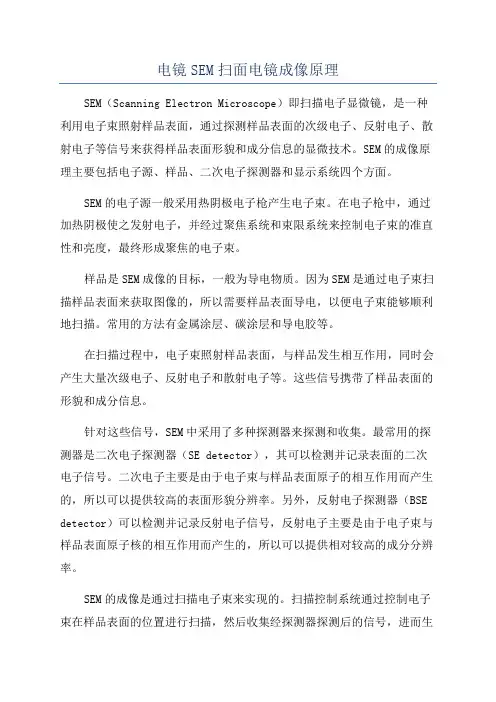

电镜SEM扫面电镜成像原理SEM（Scanning Electron Microscope）即扫描电子显微镜，是一种利用电子束照射样品表面，通过探测样品表面的次级电子、反射电子、散射电子等信号来获得样品表面形貌和成分信息的显微技术。

SEM的成像原理主要包括电子源、样品、二次电子探测器和显示系统四个方面。

SEM的电子源一般采用热阴极电子枪产生电子束。

在电子枪中，通过加热阴极使之发射电子，并经过聚焦系统和束限系统来控制电子束的准直性和亮度，最终形成聚焦的电子束。

样品是SEM成像的目标，一般为导电物质。

因为SEM是通过电子束扫描样品表面来获取图像的，所以需要样品表面导电，以便电子束能够顺利地扫描。

常用的方法有金属涂层、碳涂层和导电胶等。

在扫描过程中，电子束照射样品表面，与样品发生相互作用，同时会产生大量次级电子、反射电子和散射电子等。

这些信号携带了样品表面的形貌和成分信息。

针对这些信号，SEM中采用了多种探测器来探测和收集。

最常用的探测器是二次电子探测器（SE detector），其可以检测并记录表面的二次电子信号。

二次电子主要是由于电子束与样品表面原子的相互作用而产生的，所以可以提供较高的表面形貌分辨率。

另外，反射电子探测器（BSE detector）可以检测并记录反射电子信号，反射电子主要是由于电子束与样品表面原子核的相互作用而产生的，所以可以提供相对较高的成分分辨率。

SEM的成像是通过扫描电子束来实现的。

扫描控制系统通过控制电子束在样品表面的位置进行扫描，然后收集经探测器探测后的信号，进而生成图像。

在扫描过程中，电子束经过扫描线圈的控制，按照一定的规律在样品表面进行扫描，形成多个像素点并以此进行扫描，然后通过电荷耦合设备（CCD）进行信号放大并转化为图像。

最后，通过显示系统可以将信号转化为人眼可识别的图像。

图像的亮度和对比度可以通过调节扫描电子束的功能设备来调整，以获取更加清晰的图像。

总之，SEM成像的基本原理是利用电子束照射样品表面，通过采集和探测样品表面的次级电子、反射电子、散射电子等信号来获得样品表面形貌和成分信息。

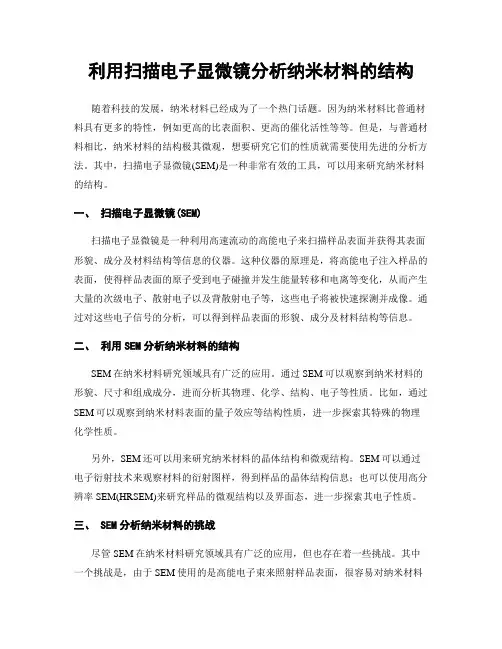

利用扫描电子显微镜分析纳米材料的结构随着科技的发展，纳米材料已经成为了一个热门话题。

因为纳米材料比普通材料具有更多的特性，例如更高的比表面积、更高的催化活性等等。

但是，与普通材料相比，纳米材料的结构极其微观，想要研究它们的性质就需要使用先进的分析方法。

其中，扫描电子显微镜(SEM)是一种非常有效的工具，可以用来研究纳米材料的结构。

一、扫描电子显微镜(SEM)扫描电子显微镜是一种利用高速流动的高能电子来扫描样品表面并获得其表面形貌、成分及材料结构等信息的仪器。

这种仪器的原理是，将高能电子注入样品的表面，使得样品表面的原子受到电子碰撞并发生能量转移和电离等变化，从而产生大量的次级电子、散射电子以及背散射电子等，这些电子将被快速探测并成像。

通过对这些电子信号的分析，可以得到样品表面的形貌、成分及材料结构等信息。

二、利用SEM分析纳米材料的结构SEM在纳米材料研究领域具有广泛的应用。

通过SEM可以观察到纳米材料的形貌、尺寸和组成成分，进而分析其物理、化学、结构、电子等性质。

比如，通过SEM可以观察到纳米材料表面的量子效应等结构性质，进一步探索其特殊的物理化学性质。

另外，SEM还可以用来研究纳米材料的晶体结构和微观结构。

SEM可以通过电子衍射技术来观察材料的衍射图样，得到样品的晶体结构信息；也可以使用高分辨率SEM(HRSEM)来研究样品的微观结构以及界面态，进一步探索其电子性质。

三、 SEM分析纳米材料的挑战尽管SEM在纳米材料研究领域具有广泛的应用，但也存在着一些挑战。

其中一个挑战是，由于SEM使用的是高能电子束来照射样品表面，很容易对纳米材料的结构和性质产生不可逆的损伤或改变。

为了避免这种情况，需要对SEM的参数进行优化，比如选择适当的加速电压和样品倾斜角度等。

另外一个挑战是，由于SEM是一种表面分析技术，只能获得样品表面的信息，对于纳米材料的内部结构难以观察。

为了获取纳米材料更为详细的结构信息，还需要使用其他像透射电子显微镜和X射线衍射等高级技术。

简述扫描电子显微镜（SEM）
扫描电子显微镜（SEM）是1965年发明的较现代的细胞生物学研究工具，主要是利用二次电子信号成像来观察样品的表面形态，即用极狭窄的电子束去扫描样品，通过电子束与样品的相互作用产生各种效应，其中主要是样品的二次电子发射。

二次电子能够产生样品表面放大的形貌像，这个像是在样品被扫描时按时序建立起来的，即使用逐点成像的方法获得放大像。

扫描电镜的结构主要包括：
1.真空系统和光源系统；
2.电子光学系统——电子强、电磁透镜、扫描线圈、样品室；
3.信号放大系统。

扫描电镜的优点是：
1.有较高的放大倍数，20-20万倍之间连续可调；
2.有很大的景深，视野大，成像富有立体感，可直接观察各种试样凹凸不平表面的细微结构；
3.试样制备简单。

扫描电镜的应用范围是：
1.生物——种子、花粉、细菌……
2.医学——血球、病毒……
3.动物——大肠、绒毛、细胞、纤维……
4.材料——陶瓷、高分子、粉末、金属、金属夹杂物、环氧树脂……
5.化学、物理、地质、冶金、矿物、污泥（杆菌）、机械、电机及导电性样品，如半导体(IC、线宽量测、断面、结构观察……）电子材料等。

主流厂家：
美国FEI（赛默飞）——Apreo SEM扫描电镜
德国蔡司——EVO MA 25/LS 25
日本日立——TM4000、SU8220，SU8230，SU8240日本电子——JSM-7900F 热场发射扫描电子显微镜捷克TESCAN——S8000系列
韩国COXEN——CX-200系列
中科院KYKY——KYKY-2800系列。

电子显微镜与扫描电子显微镜电子显微镜（Transmission Electron Microscope，简称TEM）是利用电子束来对样品进行成像的一种显微镜。

它可以突破光学显微镜的分辨率限制，使得观察到的细微结构更加清晰和精细。

而扫描电子显微镜（Scanning Electron Microscope，简称SEM）则是一种利用电子束来扫描样品表面并获取高分辨率图像的显微镜。

电子显微镜是通过将电子束通过透镜系统聚焦到极小的焦点，然后穿过样品并被投影到接收器上，从而观察样品内部的结构。

因为电子的波长比可见光短得多，所以电子显微镜的分辨率比光学显微镜高出数千倍，能够观察到更小尺度的细节。

在电子显微镜中，样品需要被切成极薄的薄片以使电子能够穿透，这也是电子显微镜的一个局限性，不能观察到完整的三维结构。

相比之下，扫描电子显微镜则是通过将电子束在样品表面上进行扫描来获取图像。

SEM能够提供高分辨率的表面拓扑图像，可以观察到样品表面的形貌、结构和成分。

SEM的分辨率通常在纳米级别，适用于对表面形貌和微观结构的观察。

与TEM不同的是，SEM不需要对样品进行薄片处理，对样品的准备要求相对简单，因此更为广泛应用。

除了可以观察样品的表面结构，扫描电子显微镜还可以通过不同的探测器来获取样品的化学成分信息。

例如，通过能谱仪（EDS）可以对样品进行化学成分分析，从而了解样品中各种元素的含量及分布。

而透射电子显微镜通常通过选区电子衍射技术（SAED）来对晶体结构进行分析。

总的来说，电子显微镜与扫描电子显微镜都是现代科学研究中不可或缺的工具，它们的高分辨率、高清晰度和高增强率为科学家们提供了研究微观世界的有效手段。

无论是在材料科学、生命科学、纳米技术还是其他领域，电子显微镜和扫描电子显微镜都扮演着重要的角色，推动着科学研究的进步和发展。

扫描电子显微镜SEM和能谱分析技术EDS 扫描电子显微镜（Scanning Electron Microscope，SEM）和能谱分析技术（Energy Dispersive X-ray Spectroscopy，EDS）是一种常用于材料科学和生物科学领域的先进工具，它们相互结合可以提供高分辨率的图像、元素成分分析以及相关属性的定量信息。

SEM是一种利用电子束扫描样品表面并形成二维或三维显微图像的技术。

与传统光学显微镜相比，SEM具有更高的分辨率和放大倍数，可以观察到微米级的细节。

SEM的工作原理是在真空或高真空环境中，通过加速电子束轰击样品表面，激发出一系列相互作用过程产生的信号。

这些信号包括次级电子（SE）和反射电子（BSE）等，它们与样品的形貌和组成有关。

SEM采用特殊的电子透镜和探测器系统，可以将这些信号转化为电子显微图像。

与SEM相结合的EDS能谱分析技术可以提供关于样品元素组成的定性和定量信息。

EDS是一种通过分析样品中X射线的能量和强度，来确定其元素成分的方法。

在SEM中，当电子束与样品相互作用时，会激发样品中的原子内层电子跃迁，产生特定能量的特征X射线。

EDS探测器可以测量这些X射线的能量，通过能量的定量分析，可以确定样品中的元素种类和相对含量。

EDS技术的定量分析需要校正和标定，校正是指校正探测器的能量响应，以准确测量X射线的能量；标定是指使用已知组成和浓度的实验样品进行这些校正和定量分析。

EDS技术对元素的检测范围和限量有一定的限制，对于轻元素的检测灵敏度较低，同时在多元素样品和复杂衬底的情况下，定量分析的精度也会受到影响。

SEM和EDS技术的结合可以提供更为全面和细致的样品分析。

SEM提供了样品的形貌和组织信息，可以观察到样品的微观结构和表面特征。

通过SEM观察到的微观特征，可以帮助解释材料的性能和行为。

而EDS的能谱分析可以提供关于样品成分的定性和定量信息，对材料的组成和标识也具有重要的作用。

扫描电子显微镜技术在铁矿物检测中的应用研究扫描电子显微镜(Scanning Electron Microscope，SEM)是一种扫描式电子显微镜，通过电子束扫描样品表面，然后检测到样品反射的电子或信号，来获得具有高分辨率的显微图像。

SEM广泛应用于材料科学、生物学、药学、化学、地质学等领域中样品的观察和分析。

在矿物学中，SEM技术也被广泛运用，特别是在铁矿物方面，其应用价值被越来越多地认识到。

本文旨在探讨SEM技术在铁矿物检测中的应用研究，包括SEM技术的工作原理、SEM样品制备和SEM在铁矿物检测中的应用。

一、SEM技术的工作原理SEM技术主要由电子光源、样品架、透镜系统、探测器和数据处理系统等组成。

整个系统采用高真空工作状态，其中电子光源和样品架是SEM中最为重要的组成部分。

电子光源是SEM的核心部件，其基本原理是将极其小的电子束加速至高速，并聚焦成小直径的电子束束径，通过电磁透镜将电子束投射到样品表面。

在反射电子显微镜(Ring Electron Microscope，REM)和透射电子显微镜(Transmission Electron Microscope，TEM)中，电子束需要穿过样品，因此要求小的束径和更高的功率；但在SEM中，电子束仅需要扫描样品表面，因此粗略的聚焦直径是可以接受的，聚焦成鼓励的电子束只是为了提高分辨率和控制线状样品的深度和大小。

探测器是SEM运行的另一个主要组成部分，其作用是捕捉样品表面反射电子的信号，该信号和样品表面的特征共同构成了一张SEM显微图像。

探测器主要有：二次电子探测器(Secondary Electron Detector，SED)和反射电子探测器(Backscatter Electron Detector，BSED)。

SED适合于材料表面的缺陷检测和反射率低的样品的成像，例如炭黑、精细的沙子等；BSED主要用于检测因样品元素密度和电子密度不同产生的反射电子，如金属氧化物、铁矿物和金属样品等。

SEM和TEM原理区分扫描电子显微镜（Scanning Electron Microscope，简称SEM）和透射电子显微镜（Transmission Electron Microscope，简称TEM）是常用的电子显微镜技术。

SEM和TEM的原理和应用有许多区别。

1.原理：SEM的原理是利用电子束与样品表面的相互作用来产生显微图像。

电子束从电子枪中发射出来，经过束缚磁透镜系统进行聚焦，然后扫描在样品表面，与样品表面的原子和分子产生相互作用，产生一系列的二次电子、次级电子等，这些次级电子会被探测器接收并转化为电信号，最终形成样品表面的电子图像。

TEM的原理是利用电子束通过透射样品后，使得电子通过凸透镜和凹透镜的组合透镜系统，进一步通过透过这几个组合透镜的样品，然后通过透明薄膜（通常是金属网或碳薄膜）传递到观察屏幕上，从而产生电子图像。

2.分辨率：SEM的分辨率通常较低，一般在纳米级别，具体取决于电子枪、透镜系统和探测器的性能。

而TEM的分辨率通常较高，可以达到亚埃级别，因为电子束直接在样品内传输。

3.成像模式：SEM采用二级电子、次级电子、背散射电子等不同的成像模式来获取样品的表面形貌、结构和元素信息。

而TEM主要以透射图像的形式观察和记录样品的内部结构，如原子序列、晶格结构、其中的缺陷和晶界等。

4.样品准备：SEM的样品通常需要进行镀膜处理，例如金膜镀覆，以提高其导电性和更好的成像效果。

而TEM的样品通常需要制备非常薄的切片，通常在纳米米级别以下，这需要熟练的样品制备技巧。

5.透射电子成像模式：TEM在透射模式下可以获得透视断层图像，即通过样品的不同深度获得图像，这对于研究材料内部三维结构很有帮助。

这在SEM中无法实现。

6.样品类型：由于SEM对样品的导电性要求较低，因此可以用于观察多种不同类型的样品，包括有机材料、绝缘体材料和软材料等。

而TEM要求样品是非导电体，并且通常需要非常薄的切片，因此适用范围较窄。

扫描电子显微镜SEM和能谱分析技术EDS 扫描电子显微镜（SEM）和能谱分析技术（EDS）是现代材料科学和纳米技术研究领域中常用的重要工具。

SEM通过扫描样品表面，利用高能电子束与样品表面相互作用产生的信号，从而获得样品高分辨率的图像。

而EDS则是一种能够定性和定量分析分布于材料样品中的元素种类以及其含量的分析技术。

SEM和EDS是相辅相成的技术，常常同时应用于样品的表征和分析。

SEM技术可以提供高分辨率的样品表面形貌信息。

通过SEM观察，我们可以了解材料表面的微观形貌、颗粒大小以及形态等。

SEM显微图像的分辨率通常达到纳米级别，这使得我们可以观察到许多微观细节。

此外，SEM还可以提供样品的三维形貌信息，通过倾斜样品或者旋转样品，可以获得不同角度的视图，从而形成立体效果。

通过SEM可以观察到各种不同材料的显微结构，如金属、陶瓷、聚合物等，因此被广泛应用于材料科学、能源材料、生物医学和纳米科技等领域。

然而，单纯的SEM观察只能提供样品形貌信息，并不能直接获得元素成分信息。

这时候EDS技术就派上用场了。

EDS技术利用特殊的X射线探测器，测量和分析样品表面上从中散射出的X射线，从而获得样品的化学元素成分及其含量信息。

当高能电子束作用在样品表面时，样品原子会被激发并跳跃到一个高能级，当原子从高能级退跃到低能级时会释放出能量，这个能量对应的就是一定能量的特定频率的X射线。

通过测量和分析这些特定频率的X射线，可以得到样品中各种元素的数据。

除了定性分析元素成分外，EDS还可以用于定量分析元素含量。

SEM和EDS技术的结合，可以实现样品表面形貌与元素成分的高分辨率综合分析。

通过SEM观察到的微观形貌结构可以与EDS获取的元素成分信息相印证，从而更全面地理解样品的特性。

比如，在材料科学中，研究人员可以通过SEM观察到材料的孔隙结构和相界面形貌，而通过EDS分析，可以确定材料中各个相的元素成分，进而推断材料的组成和性能。
