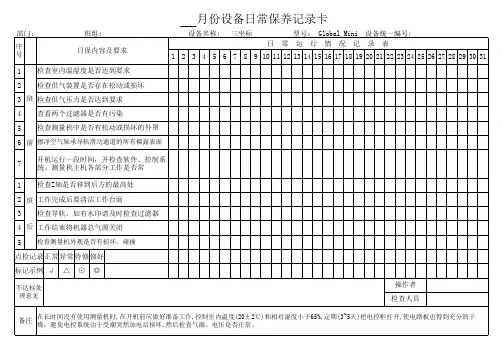

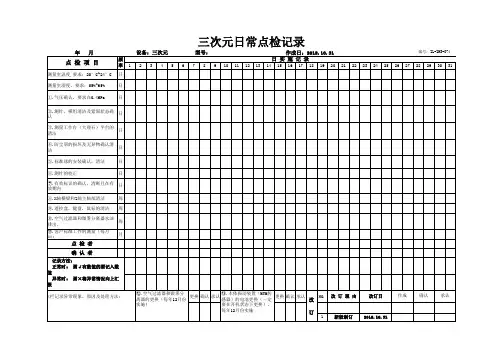

三次元日常点检表

12345678910111213141516171819202122232425262728293031
12
3
4
5678设备型号三坐标气压阀显示数据是否0.6Mpa≤&≥0.4Mpa
电源及通讯线是否正常工作台表面是否洁净三轴移动是否正常1.点检在正常交班正式生产前进行;2.正常打“√”不正常打“×”停机打“△”;3.发现异常时，应及时通知主管;4.每月本单一张;5.此
表保存期三年。

操作杆工作是否正常
工作台表面是否处于水平状态（每月检测一次）
月份序号点检内容点检日期部门
设备编号
测量室74142088设备名称Form-QUA-006

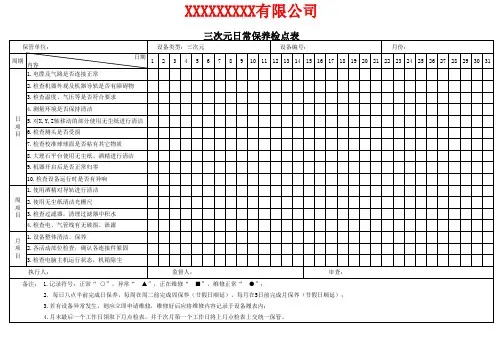

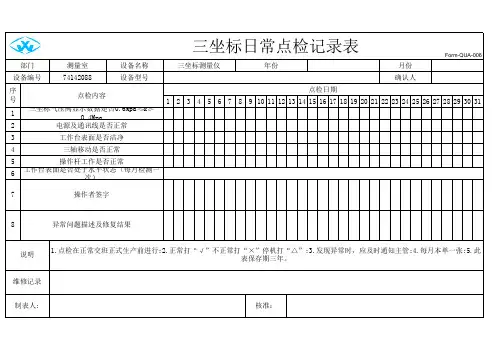

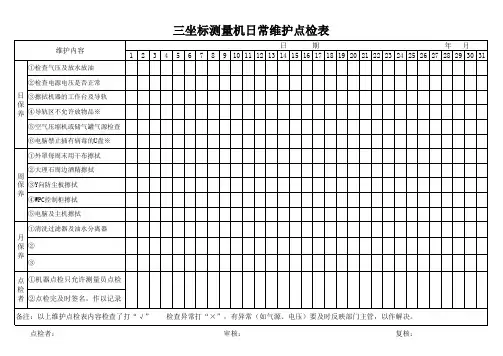

三坐标日常点检记录表
核准：GLOBAL Silver Performance 07.10.07三坐标测量仪年份异常问题描述及修复结果
操作者签字
说明维修记录
制表人:确认人。

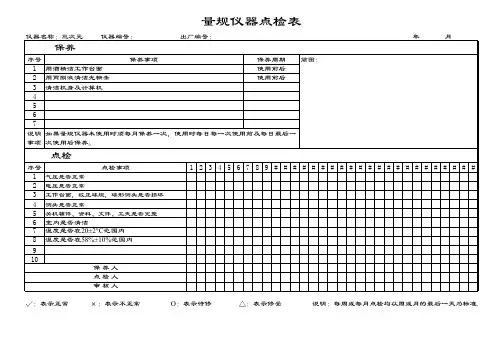

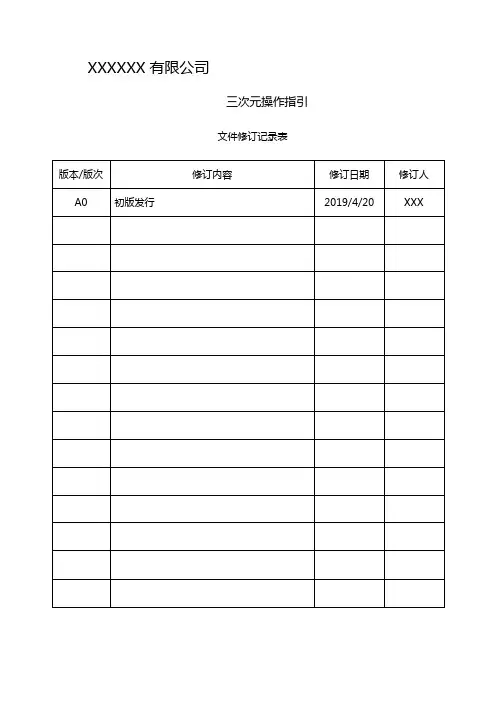

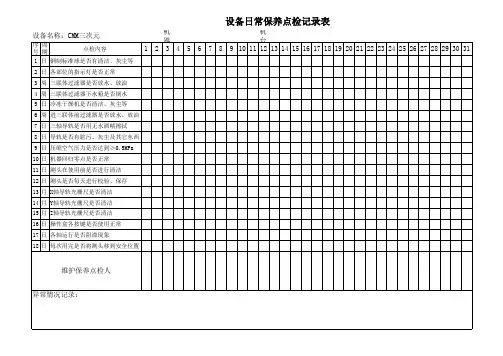

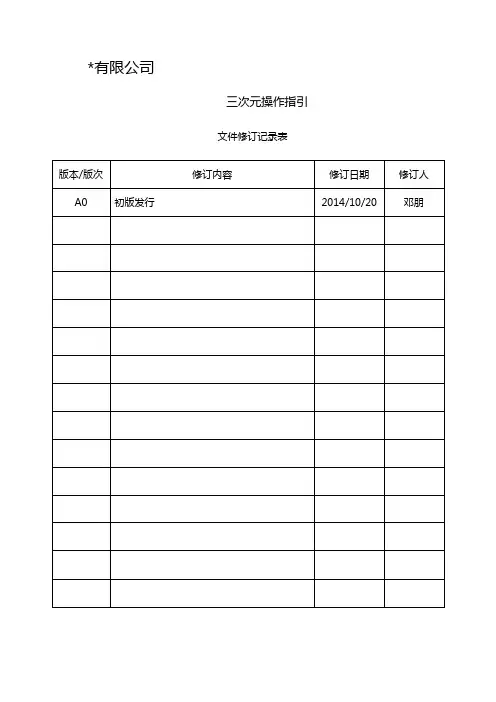

XXXXXX有限公司三次元操作指引文件修订记录表编制部门XXX 批准/日期1、目的指导安全、正确操作蔡司CONTURA G2 三坐标测量机（以下简称三次元）获得准确的测量结果。

2、范围本工作指引适用于本公司三次元相关操作及使用、维护。

3、定义无4、职责测量员负责三次元的日常点检、保养、使用及输出测量数据。

5、内容5.1 工作环境：使用三次元之前先确认环境符合下面的要求以取得正确的测量数据及避免机器不必要的损耗。

温度：20℃±2℃湿度：55%±15%气压：4.8~5.2 par (无水、无油、无尘)5.2开机程序5.2.1每日开机前用无尘布醮无水酒精擦拭大理石平台上空气垫导轨的外露部分。

5.2.2打开控制盒紧急停止开关，一键启动三次元（按下控制盒左侧的按钮），机器开始自检，机器控制盒面板和探头上的指示灯开始闪烁，指示灯停止闪烁后自检完成。

5.2.3打开电脑双击Calypso 图标启动软件，屏幕上出现登录对话框后点击确定开始登录。

5.2.4当桌面出现将测量机移到安全位置对话框时先确认三次元工作台面上没有可能碰撞探头，测针的阻碍物后点击确定，将三次元的X、Y、Z三轴归零。

机器归零后在Windows桌面上将出现三个工作界面：G2、状态窗口和Calypso user Desk。

在三编制部门XXX 批准/日期附件：三次元保养规范步骤具体描述图示备注1 工作环境使用三次元之前先确认环境符合下面的要求以取得正确的测量数据及避免机器不必要的损耗2 工作环境：温度、湿度温度：18~22℃湿度：40%~70%RH3 工作环境：气压气压：4.8~5.2Bar(无水、无尘、无油)4 工作台面工作台面保持清洁，不允许摆放工件、辅具或其他物品，以免在开机或操作过程中发生碰撞或磨损工作台面（特别注意气浮导轨接触面，不允许有任何工件、辅具或其他物品接触！）5 日常保养：气浮导轨、陶瓷横梁每日开机前用无尘布蘸无水酒精擦拭大理石平台上气浮导轨和陶瓷横梁部位（注意：必须往一个放向擦拭）编制部门XXX 批准/日期6 日常保养：陶瓷纵梁、玻璃光栅尺每日开机前用无尘布蘸无水酒精擦拭陶瓷纵梁（注意：擦拭时往一个方向擦拭，不能触碰陶瓷纵梁上的玻璃光栅尺）7 日常检查：电子元件检查各电器连接处接口是否正常连接，有无松动，散热器是否正常工作，运行时有无异响等现象。

*有限公司三次元操作指引文件修订记录表编制部门模具质检部批准/日期1、目的指导安全、正确操作蔡司CONTURA G2 三坐标测量机（以下简称三次元）获得准确的测量结果。

2、范围本工作指引适用于本公司三次元相关操作及使用、维护。

3、定义无4、职责测量员负责三次元的日常点检、保养、使用及输出测量数据。

5、内容5.1 工作环境：使用三次元之前先确认环境符合下面的要求以取得正确的测量数据及避免机器不必要的损耗。

温度：20℃±2℃湿度：55%±15%气压：4.8~5.2 par (无水、无油、无尘)5.2开机程序5.2.1每日开机前用无尘布醮无水酒精擦拭大理石平台上空气垫导轨的外露部分。

5.2.2打开控制盒紧急停止开关，一键启动三次元（按下控制盒左侧的按钮），机器开始自检，机器控制盒面板和探头上的指示灯开始闪烁，指示灯停止闪烁后自检完成。

5.2.3打开电脑双击Calypso 图标启动软件，屏幕上出现登录对话框后点击确定开始登录。

5.2.4当桌面出现将测量机移到安全位置对话框时先确认三次元工作台面上没有可能碰撞探头，测针的阻碍物后点击确定，将三次元的X、Y、Z三轴归零。

机器归零后在Windows桌面上将出现三个工作界面：G2、状态窗口和Calypso user Desk。

在三编制部门模具质检部批准/日期附件：三次元保养规范步骤具体描述图示备注1 工作环境使用三次元之前先确认环境符合下面的要求以取得正确的测量数据及避免机器不必要的损耗2 工作环境：温度、湿度温度：18~22℃湿度：40%~70%RH3 工作环境：气压气压：4.8~5.2Bar(无水、无尘、无油)4 工作台面工作台面保持清洁，不允许摆放工件、辅具或其他物品，以免在开机或操作过程中发生碰撞或磨损工作台面（特别注意气浮导轨接触面，不允许有任何工件、辅具或其他物品接触！）5 日常保养：气浮导轨、陶瓷横梁每日开机前用无尘布蘸无水酒精擦拭大理石平台上气浮导轨和陶瓷横梁部位（注意：必须往一个放向擦拭）编制部门模具质检部批准/日期6 日常保养：陶瓷纵梁、玻璃光栅尺每日开机前用无尘布蘸无水酒精擦拭陶瓷纵梁（注意：擦拭时往一个方向擦拭，不能触碰陶瓷纵梁上的玻璃光栅尺）7 日常检查：电子元件检查各电器连接处接口是否正常连接，有无松动，散热器是否正常工作，运行时有无异响等现象。
