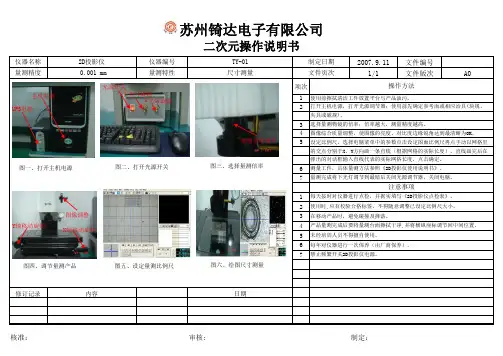

仪器名称2D投影仪仪器编号TY-012007.9.11文件编号量测精度 0.001 mm 量测特性尺寸测量1/1文件版次A0项次12345671234567修订记录内容日期核准：审核: 制定：未经培训人员不得擅自使用。
在移动产品时，避免碰撞及摔落。
苏州锜达电子有限公司二次元操作说明书禁止频繁开关2D投影仪电源。
注意事项制定日期文件页次的交点分别于X、Y方向画一条直线（根据网格的实际长度）。
直线画完后在弹出的对话框输入直线代表的实际网格长度，点击确定。
产品量测完成后要将量测台面擦拭干凈,并将横纵座标调节回中间位置。
量测完成将下光灯调节到最暗后关闭光源调节器，关闭电脑。
操作方法每天按时对仪器进行点检，并据实填写《2D投影仪点检表》。
使用时,应有校验合格标签，不得随意调整已设定比例尺大小。
夹具或磁规)。
每年对仪器进行一次保养（由厂商保养）。
使用前擦拭清洁工件放置平台与产品油污。
打开主机电源，打开光源调节器；使用前先确定参考面或相应治具(块规、选择量测物镜的倍率；倍率越大，测量精度越高。
图像综合质量调整，使图像的亮度、对比度边缘锐角达到最清晰为OK。
设定比例尺。
选择电脑菜单中的参数点击设定图面比例尺再点手动以网格里测量工件，具体量测方法参照《2D投影仪使用说明书》。
主机电源光源开关UPS 电源图像调整上光灯旋钮X 轴移动旋钮图六、绘图尺寸测量下光灯旋钮物镜倍率调节Y 轴移动旋钮图一、打开主机电源图三、选择量测倍率图二、打开光源开关图五、设定量测比例尺图四、调节量测产品。
二次元操作及内校指导书（ISO9001-2015）1.0目的确保产品数据的准确性以及二次元使用方法的规范性。
确保二次元的准确性及有效性，规范二次元的校准方法。
2.0适用范围针对本公司塑胶产品和模具零件测量的二次元。
3.0环境条件温度：20~25°C湿度：≤70%4.0操作步骤4.1首先拿无水酒精，用无尘纸将二次元工作台面、电脑、二次元玻璃平面、镜头等其它位置擦拭干净，保持时时清洁。
4.2 然后检查二次元X轴、Y轴、的运行轨道是否润滑。
Z轴探头是否正常。
4.3 保养及检查OK后，先打开电源开关ROWER和MACHINE→打开黑色按钮的主机开关POWER→打开后会看到SYSTEM、1和POWER电源指示灯亮→接着在电脑桌面上找到Easson 2D测量软件，然后双击此测量软件图标→打开进入Untitled-Easson 2D软件，方可测量。
4.4 根据图纸、产品形状与测量基准，选择相应的测量治具。
在我们选择治具时，治具不要有利角，以免划伤二次元的玻璃平面；测量时，产品要固定牢固，测量的光线度要调清晰，目视测量基准线的时候，要保持平视；用探头测量时，Z轴下降力度要均匀，速度不太快，慢慢下移，探头碰到产品后，听到“嘀”响声后，不要再下降Z轴；4.5 最后我们测量完产品时，保存和记录好数据，将二次元工作台面清理干净，X轴、Y轴调回到它们的机械原点，以免灰尘进入轨道。
4.6 二次元关机顺序，先关掉测量软件，再将电脑关掉，最后把电源关掉。
5.0校准作业要求5.1校准条件温度：20~25°C 湿度：≤70%5.2标准件玻璃光标尺二次元校验片二次元校验球块规（0.5~100mm）编号：THG-015.3校准周期：1次/年5.4校准内容与方法5.4.1外观检查：二次元工作台和测量基准平面是否清洁，X、Y、Z轴运行是否无阻碍，确认标准器具在校准有效内，外观不存在影响测试结果的损伤。
5.4.2校准项目：项目标准值（mm）允许误差（mm）备注X轴、Y轴 1 ±0.0055 ±0.00510 ±0.00520 ±0.00550 ±0.005100 ±0.005150 ±0.005250 ±0.005300 ±0.005Z轴10 ±0.00520 ±0.00550 ±0.00580 ±0.0055.4.3校准方法A、将二次元工作台面、玻璃基准平面和标准器具擦拭干净，检查各开关是否工作无异常，确认OK后，打开二次元电源、主机、显示器、测量软件，将二次元灯光调试清楚。
仪器名称
※作业步骤※示意图一:操作员条件要求： 1.电脑开机后点击YG2009A进入测量程序界面。
（图1）
①操作员经过该仪器的上岗培训并认可； （图2）①工作环境：温度0℃～40℃；
三:使用前点检要求
※注意事项①使用前先按计量仪器点检表点检, 发现异常停止使用,再报告组长或主管.2.匀速缓慢调节焦距及移动坐标轴。
①不可用硬物碰撞仪器，非计量检修人员
，严禁拆卸、改装和修理。
②不用时应保持清洁、干燥，存放处应
避免振动和腐蚀性气体以及高温、
低温、磁场等的影响,注意轻拿轻放.
制作发行检测仪器使用规范-SOP
制定日期
修订日期核定品管工程 阳光不能直射。
1.测量时取放部品时动作轻缓，避免碰撞测试镜头。
3.测试完成后关机步骤：①退出测量程序②关闭电脑③关电源四:日常保养
二:环境要求
5.调节镜头焦距，使待测部品清晰显示于显示屏上。
湿度30%～70%。
6.移动坐标X\Y轴对待测部品进行取点测量。
（图4）②使用环境：低灰尘、无油污、
1/1※操作条件
2.打开测量仪开关POWER。
（图2）
3.将待测部品放入测量台。
（图3）
4.调节仪器上、下光亮度CONTOUR、SURFACE至适当位置二次元测量仪规范编号WI-PG-018版 次 A.0页 次 二次元测量图1 图2
图3 图4。
二、适用范围：怡信-SP3020二次元影像测量仪三、职责1、操作员负责仪器的使用及日常保养与维护；2、品质部负责操作员的培训及仪器的定期校验。
四、工作环境1、室温：20℃±5℃2、湿度：≤70%3、电源：210～230V，50～60HZ 一、目的：使操作员能正确掌握仪器的使用及维护与保养。
六、仪器使用1、开机1.1、打开主机及电脑电源1.2、打开电脑桌面Ensson 2D程序，进入软件工作界面。
2、影像校正2.1选择功能区校正处理｜影像校正项，调节镜头要使用的倍率，选择校准片上合适 大小的标准圆，分别把影像区的3个指示圆移动到标准圆上点击鼠标左键，最后按 右键结束，如果校正成功会出现校正成功对话框，反之需重新手动校正。
3、测量3.1 见怡信《影像测量仪用户手册》。
4、关机4.1、关闭程序2.2、关闭主机及电脑电源五、仪器介绍1、Z轴操作手柄，Z轴手柄顺时针旋转， 镜头Z+方向移动，Z轴手柄逆时针旋 转，镜头Z-方向移动。
2、CCD镜头3、Y轴快速移动杆，Y轴快速移动杆松开 工作台Y方向可快速托动,测量时请使 用操作手柄操作，移动杆锁紧。
4、Y轴操作手柄，Y轴手柄顺时针旋转， 工作台Y+方向移动，Y轴手柄逆时针旋 转，工作台Y-方向移动。
5、X轴操作手柄，X轴手柄顺时针旋转， 工作台X-方向移动，X轴手柄逆时针旋 转，工作台X+方向移动。
6、X轴快速移动杆，X轴快速移动杆松开 工作台X方向可快速托动，测量时请使 用操作手柄操作，移动杆锁紧。
7、工作台134562Y+Y-X+X-Z-Z+7编制: 审核: 批准:。
三、定义：略四、职责：4.1 操作员：仪器之使用与日常保养， 仪器之测试与管理。
五、作业内容：5.1仪器介绍1）彩色CCD摄像机照7）上光镜2）倍数调节钮8）X轴转动手柄3）样品放置台9）上下灯亮度调节开关4）Y轴转动手柄10）上下灯开关5）焦距调节手柄6）软件控制界面5.2.1打开运用软件。
5.2.2点功能：此功能用来测量点的坐标，在量测功能内选择点的功能，在工件上找到所需的点，然后点鼠标左键，在软件内即可看到你所取的点，在结果栏位内会看到点所在的坐标。
5.2软件的运用XXX电子科技有限公司一、目的：使操作员能熟练掌握仪器的使用操作步骤；二、适用范围：2.1 二次元影像测量仪2.2 适用于本公司相关型号的仪器。
二次元影像测量仪操作指导书日期日期日期拟制审核批准版本A0页码1/3文件编号WI-013257314869105.2.3线功能：此功能用来测量两点之间线段的长度，在量测功能内选择线功能，在工件上找到所需的第一个点，按下空格键，再在工件上找到所需第二个点，按下空格键，在软件内即可看到你所取的线，在结果栏位内可看到线所在的起点、终点坐标，垂直距，水平距，长度等参数的显示。
（说明：在取点时可在“点数”栏位内对点数进行更改，以达到多取点）5.2.4点线距功能：此功能用来测量一个点或是一条边到另一条边的距，在量测功能内选择点线距的功能，在工件的一条边或者是一个点上找到所需的第一个点，再在工件的另一条便上找到所需第二个点和第三点，在软件内即可看到所取得点线距，在结果栏位内会看到点线距所在的起点、终点坐标，垂直距、水平距等参数的显示。
5.2.5平行线距功能：此功能用来测量一条边到另一条边的距离，在量测功能内选择平行线距的功能，在工件的一条边上找到所需的第一个点和第二个点，再在工件的另一条边上找到所需第三个点和第四点，在软件内即可看到所取的平行线距，在结果栏位内可看到平行线距所在的平均距、最大距、最小距、平行度等参数的显示。
仪器名称2D投影仪仪器编号TY-012007.9.11文件编号量测精度 0.001 mm 量测特性尺寸测量1/1文件版次A0项次12345671234567修订记录内容日期核准：审核: 制定：未经培训人员不得擅自使用。
在移动产品时，避免碰撞及摔落。
苏州锜达电子有限公司二次元操作说明书禁止频繁开关2D投影仪电源。
注意事项制定日期文件页次的交点分别于X、Y方向画一条直线（根据网格的实际长度）。
直线画完后在弹出的对话框输入直线代表的实际网格长度，点击确定。
产品量测完成后要将量测台面擦拭干凈,并将横纵座标调节回中间位置。
量测完成将下光灯调节到最暗后关闭光源调节器，关闭电脑。
操作方法每天按时对仪器进行点检，并据实填写《2D投影仪点检表》。
使用时,应有校验合格标签，不得随意调整已设定比例尺大小。
夹具或磁规)。
每年对仪器进行一次保养（由厂商保养）。
使用前擦拭清洁工件放置平台与产品油污。
打开主机电源，打开光源调节器；使用前先确定参考面或相应治具(块规、选择量测物镜的倍率；倍率越大，测量精度越高。
图像综合质量调整，使图像的亮度、对比度边缘锐角达到最清晰为OK。
设定比例尺。
选择电脑菜单中的参数点击设定图面比例尺再点手动以网格里测量工件，具体量测方法参照《2D投影仪使用说明书》。
主机电源光源开关UPS 电源图像调整上光灯旋钮X 轴移动旋钮图六、绘图尺寸测量下光灯旋钮物镜倍率调节Y 轴移动旋钮图一、打开主机电源图三、选择量测倍率图二、打开光源开关图五、设定量测比例尺图四、调节量测产品。
