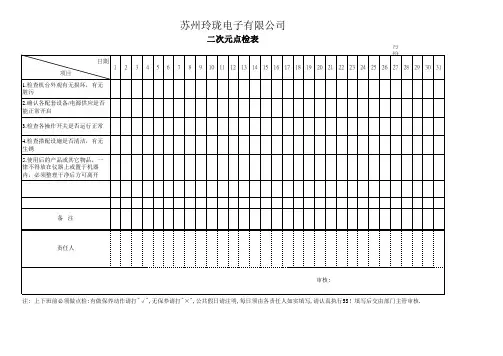

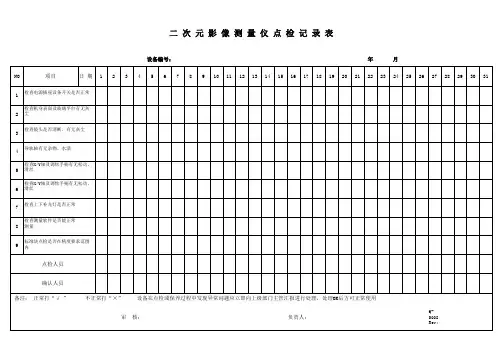

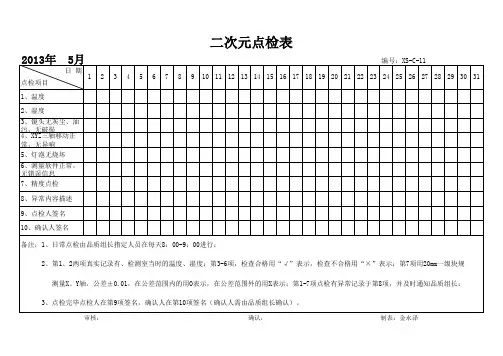

二次元点检表
- 格式:xls
- 大小:22.50 KB
- 文档页数:1

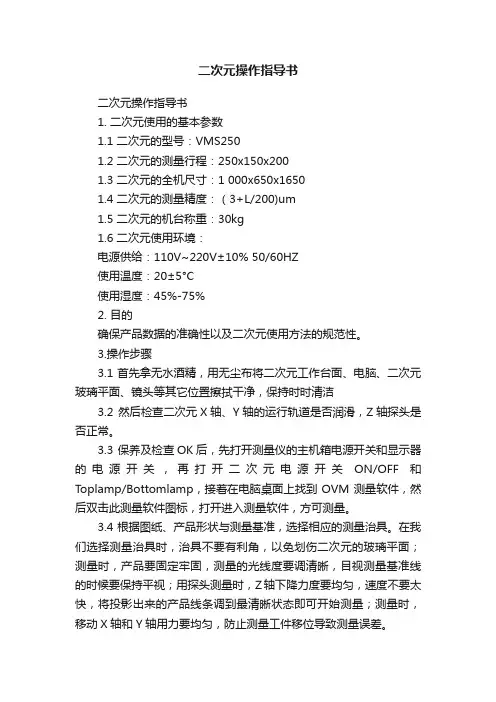

二次元操作指导书二次元操作指导书1. 二次元使用的基本参数1.1 二次元的型号:VMS2501.2 二次元的测量行程:250x150x2001.3 二次元的全机尺寸:1 000x650x16501.4 二次元的测量精度:(3+L/200)um1.5 二次元的机台称重:30kg1.6 二次元使用环境:电源供给:110V~220V±10% 50/60HZ使用温度:20±5°C使用湿度:45%-75%2. 目的确保产品数据的准确性以及二次元使用方法的规范性。
3.操作步骤3.1 首先拿无水酒精,用无尘布将二次元工作台面、电脑、二次元玻璃平面、镜头等其它位置擦拭干净,保持时时清洁3.2 然后检查二次元X轴、Y轴的运行轨道是否润滑,Z轴探头是否正常。
3.3 保养及检查OK后,先打开测量仪的主机箱电源开关和显示器的电源开关,再打开二次元电源开关ON/OFF和Toplamp/Bottomlamp,接着在电脑桌面上找到OVM测量软件,然后双击此测量软件图标,打开进入测量软件,方可测量。
3.4 根据图纸、产品形状与测量基准,选择相应的测量治具。
在我们选择测量治具时,治具不要有利角,以免划伤二次元的玻璃平面;测量时,产品要固定牢固,测量的光线度要调清晰,目视测量基准线的时候要保持平视;用探头测量时,Z轴下降力度要均匀,速度不要太快,将投影出来的产品线条调到最清晰状态即可开始测量;测量时,移动X轴和Y轴用力要均匀,防止测量工件移位导致测量误差。
3.5 最后我们测量完成时,保存和记录好测量数据,将二次元工作台面清理干净,X轴、Y轴调回到它们的机械原点,以免灰尘进入轨道。
3.6 二次元关机顺序,先关掉侧脸软件,再将二次元测量照明灯和电源关掉,最后将电脑关掉,并且断开测量设备上的电源。
4.注意事项4.1 测量过程中,产品或治具在运用时要轻拿轻放。
4.2 X、Y、Z轴的摇柄在操作是不要太用力,以免机器内部损坏。
二次元操作及内校指导书(ISO9001-2015)1.0目的确保产品数据的准确性以及二次元使用方法的规范性。
确保二次元的准确性及有效性,规范二次元的校准方法。
2.0适用范围针对本公司塑胶产品和模具零件测量的二次元。
3.0环境条件温度:20~25°C湿度:≤70%4.0操作步骤4.1首先拿无水酒精,用无尘纸将二次元工作台面、电脑、二次元玻璃平面、镜头等其它位置擦拭干净,保持时时清洁。
4.2 然后检查二次元X轴、Y轴、的运行轨道是否润滑。
Z轴探头是否正常。
4.3 保养及检查OK后,先打开电源开关ROWER和MACHINE→打开黑色按钮的主机开关POWER→打开后会看到SYSTEM、1和POWER电源指示灯亮→接着在电脑桌面上找到Easson 2D测量软件,然后双击此测量软件图标→打开进入Untitled-Easson 2D软件,方可测量。
4.4 根据图纸、产品形状与测量基准,选择相应的测量治具。
在我们选择治具时,治具不要有利角,以免划伤二次元的玻璃平面;测量时,产品要固定牢固,测量的光线度要调清晰,目视测量基准线的时候,要保持平视;用探头测量时,Z轴下降力度要均匀,速度不太快,慢慢下移,探头碰到产品后,听到“嘀”响声后,不要再下降Z轴;4.5 最后我们测量完产品时,保存和记录好数据,将二次元工作台面清理干净,X轴、Y轴调回到它们的机械原点,以免灰尘进入轨道。
4.6 二次元关机顺序,先关掉测量软件,再将电脑关掉,最后把电源关掉。
5.0校准作业要求5.1校准条件温度:20~25°C 湿度:≤70%5.2标准件玻璃光标尺二次元校验片二次元校验球块规(0.5~100mm)编号:THG-015.3校准周期:1次/年5.4校准内容与方法5.4.1外观检查:二次元工作台和测量基准平面是否清洁,X、Y、Z轴运行是否无阻碍,确认标准器具在校准有效内,外观不存在影响测试结果的损伤。
5.4.2校准项目:项目标准值(mm)允许误差(mm)备注X轴、Y轴 1 ±0.0055 ±0.00510 ±0.00520 ±0.00550 ±0.005100 ±0.005150 ±0.005250 ±0.005300 ±0.005Z轴10 ±0.00520 ±0.00550 ±0.00580 ±0.0055.4.3校准方法A、将二次元工作台面、玻璃基准平面和标准器具擦拭干净,检查各开关是否工作无异常,确认OK后,打开二次元电源、主机、显示器、测量软件,将二次元灯光调试清楚。
仪器名称
※作业步骤※示意图一:操作员条件要求: 1.电脑开机后点击YG2009A进入测量程序界面。
(图1)
①操作员经过该仪器的上岗培训并认可; (图2)①工作环境:温度0℃~40℃;
三:使用前点检要求
※注意事项①使用前先按计量仪器点检表点检, 发现异常停止使用,再报告组长或主管.2.匀速缓慢调节焦距及移动坐标轴。
①不可用硬物碰撞仪器,非计量检修人员
,严禁拆卸、改装和修理。
②不用时应保持清洁、干燥,存放处应
避免振动和腐蚀性气体以及高温、
低温、磁场等的影响,注意轻拿轻放.

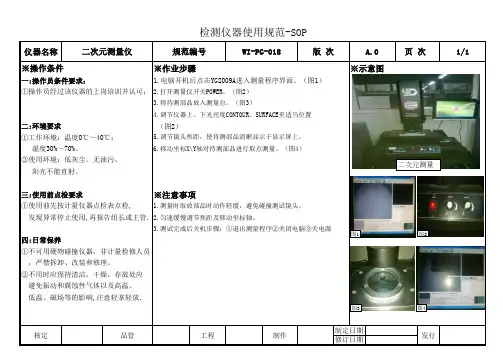

制作发行检测仪器使用规范-SOP
制定日期
修订日期核定品管工程 阳光不能直射。
1.测量时取放部品时动作轻缓,避免碰撞测试镜头。
3.测试完成后关机步骤:①退出测量程序②关闭电脑③关电源四:日常保养
二:环境要求
5.调节镜头焦距,使待测部品清晰显示于显示屏上。
湿度30%~70%。
6.移动坐标X\Y轴对待测部品进行取点测量。
(图4)②使用环境:低灰尘、无油污、
1/1※操作条件
2.打开测量仪开关POWER。
(图2)
3.将待测部品放入测量台。
(图3)
4.调节仪器上、下光亮度CONTOUR、SURFACE至适当位置二次元测量仪规范编号WI-PG-018版 次 A.0页 次 二次元测量图1 图2
图3 图4。

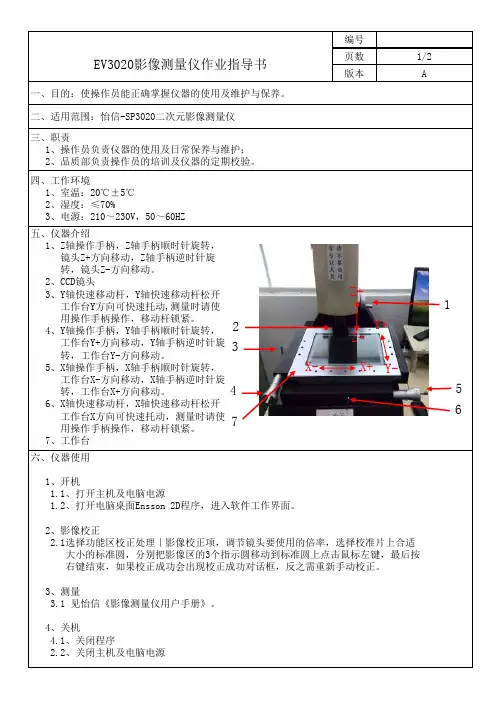

二、适用范围:怡信-SP3020二次元影像测量仪三、职责1、操作员负责仪器的使用及日常保养与维护;2、品质部负责操作员的培训及仪器的定期校验。
四、工作环境1、室温:20℃±5℃2、湿度:≤70%3、电源:210~230V,50~60HZ 一、目的:使操作员能正确掌握仪器的使用及维护与保养。
六、仪器使用1、开机1.1、打开主机及电脑电源1.2、打开电脑桌面Ensson 2D程序,进入软件工作界面。
2、影像校正2.1选择功能区校正处理|影像校正项,调节镜头要使用的倍率,选择校准片上合适 大小的标准圆,分别把影像区的3个指示圆移动到标准圆上点击鼠标左键,最后按 右键结束,如果校正成功会出现校正成功对话框,反之需重新手动校正。
3、测量3.1 见怡信《影像测量仪用户手册》。
4、关机4.1、关闭程序2.2、关闭主机及电脑电源五、仪器介绍1、Z轴操作手柄,Z轴手柄顺时针旋转, 镜头Z+方向移动,Z轴手柄逆时针旋 转,镜头Z-方向移动。
2、CCD镜头3、Y轴快速移动杆,Y轴快速移动杆松开 工作台Y方向可快速托动,测量时请使 用操作手柄操作,移动杆锁紧。
4、Y轴操作手柄,Y轴手柄顺时针旋转, 工作台Y+方向移动,Y轴手柄逆时针旋 转,工作台Y-方向移动。
5、X轴操作手柄,X轴手柄顺时针旋转, 工作台X-方向移动,X轴手柄逆时针旋 转,工作台X+方向移动。
6、X轴快速移动杆,X轴快速移动杆松开 工作台X方向可快速托动,测量时请使 用操作手柄操作,移动杆锁紧。
7、工作台134562Y+Y-X+X-Z-Z+7编制: 审核: 批准:。
三、定义:略四、职责:4.1 操作员:仪器之使用与日常保养, 仪器之测试与管理。
五、作业内容:5.1仪器介绍1)彩色CCD摄像机照7)上光镜2)倍数调节钮8)X轴转动手柄3)样品放置台9)上下灯亮度调节开关4)Y轴转动手柄10)上下灯开关5)焦距调节手柄6)软件控制界面5.2.1打开运用软件。
5.2.2点功能:此功能用来测量点的坐标,在量测功能内选择点的功能,在工件上找到所需的点,然后点鼠标左键,在软件内即可看到你所取的点,在结果栏位内会看到点所在的坐标。
5.2软件的运用XXX电子科技有限公司一、目的:使操作员能熟练掌握仪器的使用操作步骤;二、适用范围:2.1 二次元影像测量仪2.2 适用于本公司相关型号的仪器。
二次元影像测量仪操作指导书日期日期日期拟制审核批准版本A0页码1/3文件编号WI-013257314869105.2.3线功能:此功能用来测量两点之间线段的长度,在量测功能内选择线功能,在工件上找到所需的第一个点,按下空格键,再在工件上找到所需第二个点,按下空格键,在软件内即可看到你所取的线,在结果栏位内可看到线所在的起点、终点坐标,垂直距,水平距,长度等参数的显示。
(说明:在取点时可在“点数”栏位内对点数进行更改,以达到多取点)5.2.4点线距功能:此功能用来测量一个点或是一条边到另一条边的距,在量测功能内选择点线距的功能,在工件的一条边或者是一个点上找到所需的第一个点,再在工件的另一条便上找到所需第二个点和第三点,在软件内即可看到所取得点线距,在结果栏位内会看到点线距所在的起点、终点坐标,垂直距、水平距等参数的显示。
5.2.5平行线距功能:此功能用来测量一条边到另一条边的距离,在量测功能内选择平行线距的功能,在工件的一条边上找到所需的第一个点和第二个点,再在工件的另一条边上找到所需第三个点和第四点,在软件内即可看到所取的平行线距,在结果栏位内可看到平行线距所在的平均距、最大距、最小距、平行度等参数的显示。

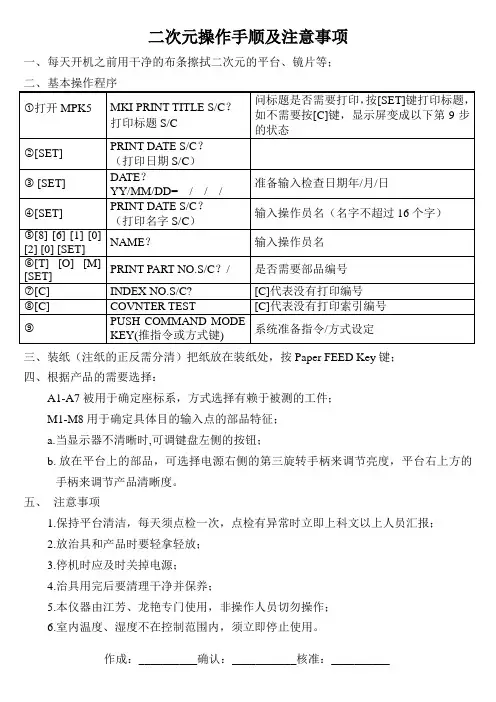

一、每天开机之前用干净的布条擦拭二次元的平台、镜片等;二、基本操作程序三、装纸(注纸的正反需分清)把纸放在装纸处,按Paper FEED Key键;四、根据产品的需要选择:A1-A7被用于确定座标系,方式选择有赖于被测的工件;M1-M8用于确定具体目的输入点的部品特征;a.当显示器不清晰时,可调键盘左侧的按钮;b.放在平台上的部品,可选择电源右侧的第三旋转手柄来调节亮度,平台右上方的手柄来调节产品清晰度。
五、注意事项1.保持平台清洁,每天须点检一次,点检有异常时立即上科文以上人员汇报;2.放治具和产品时要轻拿轻放;3.停机时应及时关掉电源;4.治具用完后要清理干净并保养;5.本仪器由江芳、龙艳专门使用,非操作人员切勿操作;6.室内温度、湿度不在控制范围内,须立即停止使用。
作成:__________确认:___________核准:__________一、 每天开机前用干净的布条沾上工业酒精(浓度98%)擦拭导轨和大理石平台;用干净的布条檫净标准上的防锈膏。
三、检测操作四、 关机:关机与开机的顺序相反。
五、 注意事项:1.保持机台清洁,须每天点检一次,如有异常立即向科文以上人员汇报;2.操作时注意手法,切勿急刹车;3.放治具和产品时要轻拿轻放;4.测完产品后,应及时锁定X 、Y 、Z ;5.停机时对标准球作保养(涂防锈膏);6.气压不足时,严禁操作;7.严禁进入主机系统乱改程序;8.本仪器由江芳、龙艳专门使用,未经主管以上人员同意,非操作人员勿操作仪器; 9.室内温度、湿度不在控制范围内,须立即停止使用。
①直接根据产品选择测量要素②用脚踏开关输入测点2.选用显微镜检测 作成:__________确认:__________核准:___________。
二次元测量仪VMS-3020一、二次元测量仪VMS-3020的产品简介二次元测量仪又叫二次元量测仪,或者叫影像测量仪、视频测量仪和视频测量机,是建立在CCD数位影像的基础上,依托于计算机屏幕测量技术和空间几何运算的具有强大的软件能力,从而产生的高精密光学影像测量仪器。
是用来测量产品及模具尺寸的一款测量仪器,在计算机上安装专用控制与图形测量软件后,就变成了具有软件灵魂的测量大脑,是整个设备的主体。
主机能快速读取光学尺的位移数值,通过建立在空间几何基础上的软件模块运算,快速得出所要的结果;并在屏幕上产生图形,便于供操作员进行图影对照,从而能够直观地分辨出测量结果可能存在的偏差。
这一切,在今天强大的计算机运算能力面前都是实时完成的,操作者本人无法察觉到。
只有这种能够利用CCD数位图像,通过电脑软件运算,满足复杂测量需要的精密仪器才是真正意义上的影像测量仪和二次元。
换而言之是用来测量被测要素的形位公差,如位置度、同心度、直线度、轮廓度、圆度和与基准有关的尺寸等,二次元主要用于较薄的产品(如弹片)以及较小产品的二维平面检测或其它工件的二维投影检测。
二、二次元测量仪VMS-3020的产品用途1、二次元测量仪主要用于测量二维平面尺寸,广泛应用在各种不同的精密产业中,此外还常用于在卡尺、角度尺很难测量到或根本测量不到,但在装配中起着重要作用的零部件等的测试,如硅胶、电路板的爬电距离、电器间隙、控制面板的灯孔、塑料件的某些尺寸等等;2、二次元测量还常用于对某些零部件的图片进行照片分析,由于影像测量仪是利用表面光或轮廓光照明零件所得到的影像,对零件的测量时需要取点测量;海达生产的二次元测量仪就更好地解决了这一问题。
4、二次元测量仪适用于以二坐标测量为目的的一切应用领域,广泛应用于机械、模具、塑胶、橡胶、PCB、菲林、电子、电器、航空、汽车、钟表、齿轮、光学元件等行业的产品开发、设计,半成品、成品检测,零部件测绘领域,能大幅度降低工作强度,提高工作效率。
