三次元日常保养记录表.

三坐标测量机三次元安全操作及保养规程1. 引言三坐标测量机（也称为三次元测量机）是一种常用的精密测量设备，广泛应用于制造业和科研领域。

为了确保测量过程的准确性和稳定性，保护设备的完好性，以及保障操作人员的安全，本文档描述了三坐标测量机的安全操作和保养规程。

2. 操作前的准备在操作三坐标测量机之前，操作人员应进行以下准备工作：•穿戴合适的个人防护装备，如安全鞋、安全眼镜和手套。

•确定工作区域整洁，清除杂物和障碍物。

•检查设备是否正常工作，包括仪表是否校准，机械部件是否运转良好。

•确保测量机安装稳固，并且没有松动或不平稳的部件。

3. 安全操作步骤3.1 打开和关闭测量机•打开测量机前，确保设备处于稳定状态，并且停止任何测量活动。

•按照操作手册的指导，正确打开测量机的电源开关。

•关闭测量机时，先停止所有运行中的程序和操作，然后按照操作手册的指导正确关闭电源开关。

3.2 标定测量机•按照操作手册的指导，进行定位和标定操作。

•在进行标定前，确保使用的标准零件是干净、平整的，以及完全符合要求。

3.3 进行测量•在进行测量前，确保工件稳定固定并位于正确的位置。

•使用适当的测量方法和工具，在操作过程中避免过度施加力量。

•在拆卸和安装工件时，遵循正确的操作顺序和步骤。

3.4 结束测量•当测量结束时，停止测量程序和操作，确保工件和测量机处于安全状态。

•清理测量台和工件，确保没有残留物和杂物。

•关闭设备电源，按照操作手册的指导正确关机。

4. 保养规程为了确保三坐标测量机的正常运转和使用寿命，以下是一些常见的保养规程：4.1 日常清洁•每天结束工作后，使用干净的软布清洁测量机的工作台面和外壳，确保没有灰尘和污渍。

•定期使用吸尘器或气压清除测量机各个部位的灰尘，避免影响设备的运行和测量结果。

4.2 润滑维护•定期检查和更换设备的润滑油，确保润滑系统正常工作。

•在润滑油更换和维护过程中，按照操作手册的指导进行操作，确保正确的润滑剂和润滑量。

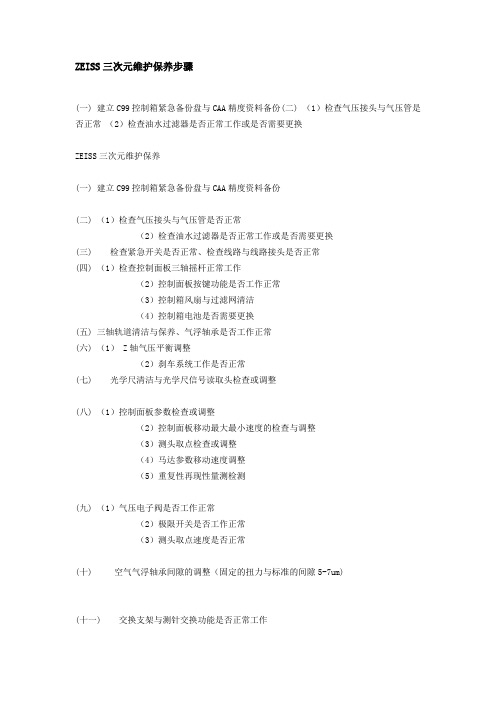

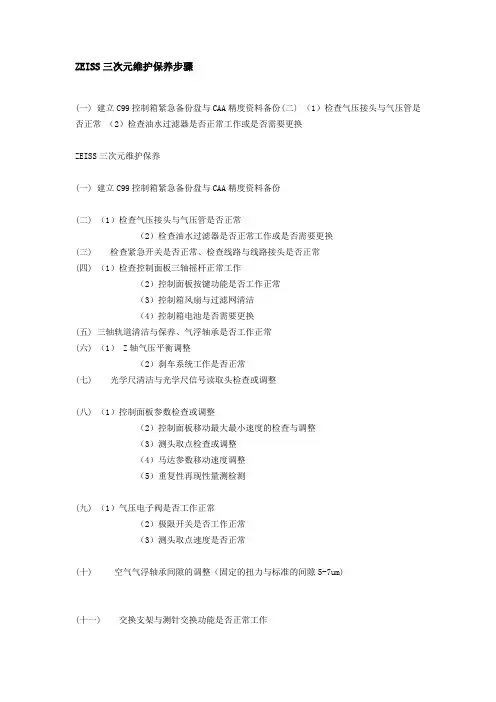

ZEISS三次元维护保养步骤(一) 建立C99控制箱紧急备份盘与CAA精度资料备份(二) （1）检查气压接头与气压管是否正常（2）检查油水过滤器是否正常工作或是否需要更换ZEISS三次元维护保养(一) 建立C99控制箱紧急备份盘与CAA精度资料备份(二) （1）检查气压接头与气压管是否正常（2）检查油水过滤器是否正常工作或是否需要更换(三) 检查紧急开关是否正常、检查线路与线路接头是否正常(四) （1）检查控制面板三轴摇杆正常工作（2）控制面板按键功能是否工作正常（3）控制箱风扇与过滤网清洁（4）控制箱电池是否需要更换(五) 三轴轨道清洁与保养、气浮轴承是否工作正常(六) （1） Z轴气压平衡调整（2）刹车系统工作是否正常(七) 光学尺清洁与光学尺信号读取头检查或调整(八) （1）控制面板参数检查或调整（2）控制面板移动最大最小速度的检查与调整（3）测头取点检查或调整（4）马达参数移动速度调整（5）重复性再现性量测检测(九) （1）气压电子阀是否工作正常（2）极限开关是否工作正常（3）测头取点速度是否正常(十) 空气气浮轴承间隙的调整（固定的扭力与标准的间隙5-7um)(十一) 交换支架与测针交换功能是否正常工作(十二) 温度传感系统是否工作正常ZEISS 三次元精度调整依据ISO10360-2（一）XY、 XZ、 YZ 6 项直角度检查与调整（二）X、 Y、 Z 5 项三轴单轴线性精度检查与调整（三）FR、FL、RR、RL4项空间精度量测确认（四）MPE-P（五）MPE-THP（六）50mm 标准环规真圆度检测ZEISS 三次元主要零件维护更换（一）RDS旋转测头维修或更换RDS_RST-P测头感应器的维修或更换（二）VAST XT扫描测头维修或更换（三）ST3单点测头、电路板维修或更换ZEISS 三次元其它零件库（一）RENISHAW TP2-5W 测头RENISHAW PH1手动测头链接器（二）测针系统。

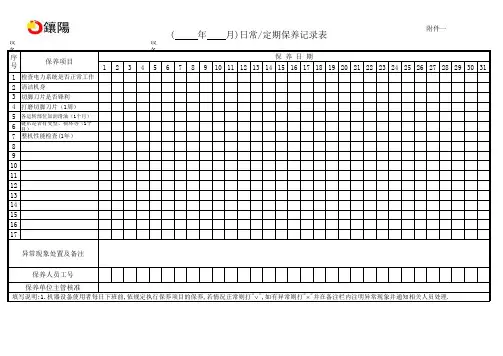

设备名称 : 切脚机设备编号:123456789101112131415161718192021222324252627282930311
检查电力系统是否正常工作2
清洁机身3
切脚刀片是否锋利4
打磨切脚刀片（1周）5
各运转部位加润滑油（1个月）6
链爪是否有变型、损坏等（1个月）7
整机性能检查(1年）
8
9
10
11
12
13
14
15
16
17 2.保养单位主管核准保养作业的执行每周至少一次.3.每月底由保养人员将此记录交工程部主管复核.由工程部存档备查.
复核:ETE-WI-09-01A 填写说明:1.机器设备使用者每日下班前,依规定执行保养项目的保养,若情况正常则打"∨",如有异常则打"⨯"并在备注栏内注明异常现象并通知相关人员处理.
保养人员工号
保养单位主管核准
序
号
保养项目保 养 日 期( 年 月)日常/定期保养记录表
异常现象处置及备注
附件一。

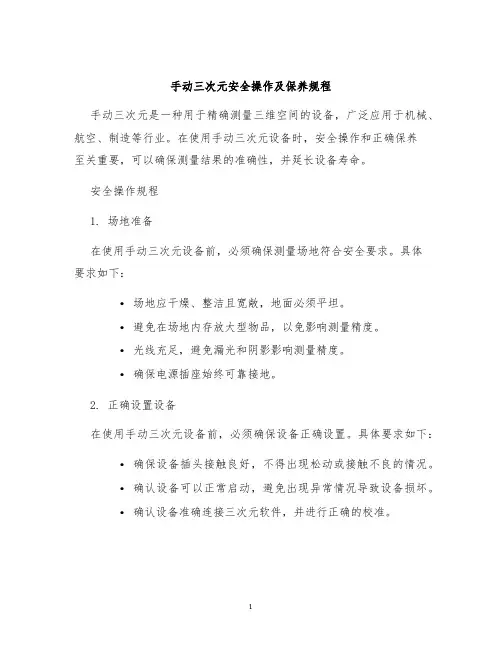

手动三次元安全操作及保养规程手动三次元是一种用于精确测量三维空间的设备，广泛应用于机械、航空、制造等行业。

在使用手动三次元设备时，安全操作和正确保养至关重要，可以确保测量结果的准确性，并延长设备寿命。

安全操作规程1. 场地准备在使用手动三次元设备前，必须确保测量场地符合安全要求。

具体要求如下：•场地应干燥、整洁且宽敞，地面必须平坦。

•避免在场地内存放大型物品，以免影响测量精度。

•光线充足，避免漏光和阴影影响测量精度。

•确保电源插座始终可靠接地。

2. 正确设置设备在使用手动三次元设备前，必须确保设备正确设置。

具体要求如下：•确保设备插头接触良好，不得出现松动或接触不良的情况。

•确认设备可以正常启动，避免出现异常情况导致设备损坏。

•确认设备准确连接三次元软件，并进行正确的校准。

3. 操作步骤正确的操作步骤可以确保手动三次元设备的测量结果准确且稳定。

具体步骤如下：•步骤一：打开电源并启动设备，等待设备启动成功后进行下一步。

•步骤二：在电脑上打开三次元软件，并进行校准。

校准过程需要严格按照厂家说明进行，避免出现误差。

•步骤三：选择所需测量程序，并按照操作指南正确操作。

在进行测量时，避免设备接收到干扰信号，以免影响测量结果。

•步骤四：结束测量后，及时关闭设备和软件，并将设备清理干净。

保养规程正确的保养可以确保手动三次元设备的寿命，并维持设备的准确性。

具体保养规程如下：1. 设备清理手动三次元设备的清理要求非常严格，必须保证设备处于干燥清洁的状态。

具体要求如下：•设备的外表面和内侧零部件必须定期进行清理，避免灰尘，污垢堆积影响设备正常运行。

•避免使用酸性、碱性、油性的涂料清洗设备，以免损坏表面或内部零部件。

2. 设备保养除了清洁之外，手动三次元设备还需要进行一些必要的维护。

具体要求如下：•设备在使用之前必须进行检查和维护，以确保设备的可靠性和准确性。

如发现有任何故障，应及时报修并进行修理。

•在使用手动三次元设备过程中，避免伤害或磨损零件。

三次元影像测量仪安全操作及保养规程前言三次元影像测量仪是一种非接触式测量设备，可以快速、精确地测量各种复杂的物体几何形状和表面轮廓，并生成高精度的三维模型。

在实际应用中，需要进行安全操作和保养，以确保设备的正常运转和使用效果，同时也能够延长设备的寿命。

本文将介绍三次元影像测量仪的安全操作及保养规程，以帮助用户更好地使用和维护设备。

安全操作规程1. 准备工作在使用三次元影像测量仪之前，需要进行以下准备工作：•检查供电电源是否正常；•检查设备是否有损坏或故障；•将设备放置在平稳的地面上，防止因震动或位移等原因影响测量精度；•确保设备周围没有任何干扰物。

2. 操作步骤在进行三次元影像测量仪的使用时，需要按照以下步骤进行操作：1.开启设备电源，等待设备启动完成；2.调整设备参数设置，包括测量精度、扫描范围、图像质量等；3.放置被测物件，调整设备位置和角度，确保能够在整个测量范围内进行扫描；4.启动测量程序，进行自动或半自动扫描；5.完成测量后，关闭设备电源，并清理设备和周围环境。

在操作过程中还需要注意以下事项：•避免将设备暴露在阳光直射或高温环境下；•避免在强烈的电磁场或振动环境中使用设备；•避免在设备没有停止运行时进行拆卸或维护。

3. 故障排除在使用设备过程中可能会出现故障或异常情况，需要进行相应的排除和处理。

常见的故障情况包括：•扫描图像模糊或不完整；•测量数据误差较大；•设备接口无法连接。

在遇到以上情况时，可以按照以下步骤进行排除：1.检查设备电源及供电线路是否正常；2.检查设备是否正常开启并工作；3.检查设备参数设置；4.检查被测物体的表面情况和光照条件。

如果以上方法不能解决问题，可以联系设备的售后服务人员进行维修和处理。

保养规程三次元影像测量仪的保养主要包括以下几个方面：1. 设备清洁长时间使用后，设备表面会积累灰尘和污渍，这些杂物会影响设备的测量精度和光学效果。

因此需要定期清洁设备，清理器件表面和各个部件。

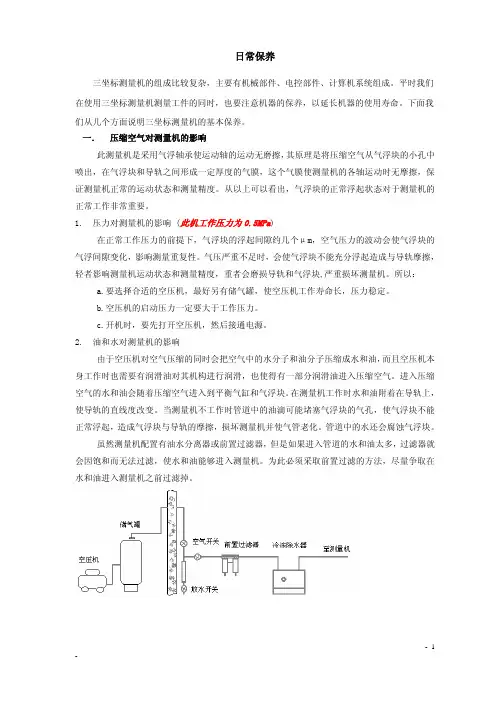

日常保养三坐标测量机的组成比较复杂，主要有机械部件、电控部件、计算机系统组成。

平时我们在使用三坐标测量机测量工件的同时，也要注意机器的保养，以延长机器的使用寿命。

下面我们从几个方面说明三坐标测量机的基本保养。

一． 压缩空气对测量机的影响此测量机是采用气浮轴承使运动轴的运动无磨擦，其原理是将压缩空气从气浮块的小孔中喷出，在气浮块和导轨之间形成一定厚度的气膜，这个气膜使测量机的各轴运动时无摩擦，保证测量机正常的运动状态和测量精度。

从以上可以看出，气浮块的正常浮起状态对于测量机的正常工作非常重要。

1.压力对测量机的影响 (此机工作压力为0.5MPa)在正常工作压力的前提下，气浮块的浮起间隙约几个μm，空气压力的波动会使气浮块的气浮间隙变化，影响测量重复性。

气压严重不足时，会使气浮块不能充分浮起造成与导轨摩擦，轻者影响测量机运动状态和测量精度，重者会磨损导轨和气浮块,严重损坏测量机。

所以：a.要选择合适的空压机，最好另有储气罐，使空压机工作寿命长，压力稳定。

b.空压机的启动压力一定要大于工作压力。

c.开机时，要先打开空压机，然后接通电源。

2.油和水对测量机的影响由于空压机对空气压缩的同时会把空气中的水分子和油分子压缩成水和油，而且空压机本身工作时也需要有润滑油对其机构进行润滑，也使得有一部分润滑油进入压缩空气。

进入压缩空气的水和油会随着压缩空气进入到平衡气缸和气浮块。

在测量机工作时水和油附着在导轨上，使导轨的直线度改变。

当测量机不工作时管道中的油滴可能堵塞气浮块的气孔，使气浮块不能正常浮起，造成气浮块与导轨的摩擦，损坏测量机并使气管老化。

管道中的水还会腐蚀气浮块。

虽然测量机配置有油水分离器或前置过滤器，但是如果进入管道的水和油太多，过滤器就会因饱和而无法过滤，使水和油能够进入测量机。

为此必须采取前置过滤的方法，尽量争取在水和油进入测量机之前过滤掉。

3. 对气路的维护和保养测量机的正常工作起着非常重要的作用，所以对气路的维修和保养非常重放出过滤器内及空压机或储气罐的水和油。
