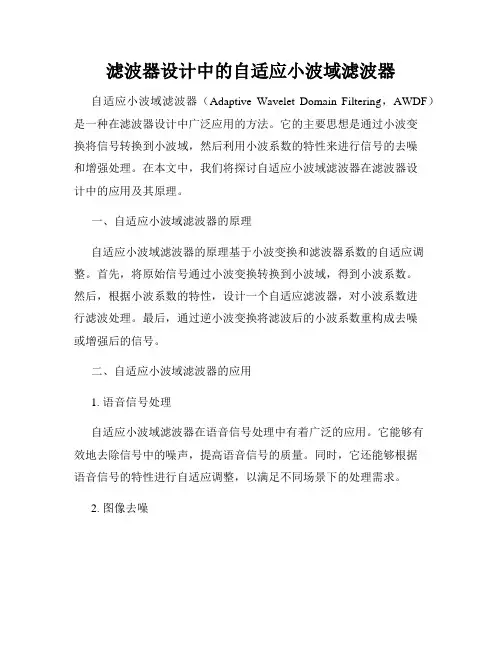

滤波器设计中的自适应小波域滤波器自适应小波域滤波器(Adaptive Wavelet Domain Filtering,AWDF)是一种在滤波器设计中广泛应用的方法。
它的主要思想是通过小波变换将信号转换到小波域,然后利用小波系数的特性来进行信号的去噪和增强处理。
在本文中,我们将探讨自适应小波域滤波器在滤波器设计中的应用及其原理。
一、自适应小波域滤波器的原理自适应小波域滤波器的原理基于小波变换和滤波器系数的自适应调整。
首先,将原始信号通过小波变换转换到小波域,得到小波系数。
然后,根据小波系数的特性,设计一个自适应滤波器,对小波系数进行滤波处理。
最后,通过逆小波变换将滤波后的小波系数重构成去噪或增强后的信号。
二、自适应小波域滤波器的应用1. 语音信号处理自适应小波域滤波器在语音信号处理中有着广泛的应用。
它能够有效地去除信号中的噪声,提高语音信号的质量。
同时,它还能够根据语音信号的特性进行自适应调整,以满足不同场景下的处理需求。
2. 图像去噪自适应小波域滤波器在图像去噪中也得到了广泛的应用。
它能够利用小波系数的空间相关性以及图像的纹理特征,在去除噪声的同时保持图像的细节信息,使得图像的质量有较大的提升。
3. 视频增强自适应小波域滤波器在视频增强中也有很好的效果。
通过对视频序列的每一帧进行小波变换和滤波处理,可以去除视频中的噪声、模糊和震动等问题,提高视频的清晰度和稳定性。
三、自适应小波域滤波器的设计方法1. 小波变换的选择在设计自适应小波域滤波器时,首先需要选择合适的小波基函数。
常用的小波基函数有Daubechies小波、Haar小波、Symlet小波等。
选择合适的小波基函数可以根据信号的特性和处理需求进行。
2. 滤波器系数的调整自适应小波域滤波器的关键是滤波器系数的调整。
通过分析小波系数的特性,可以设计一种自适应算法来调整滤波器系数。
常用的自适应算法包括自适应最小均方误差(Adaptive Least Mean Square,ALMS)算法、自适应高斯函数(Adaptive Gaussian Function,AGF)算法等。

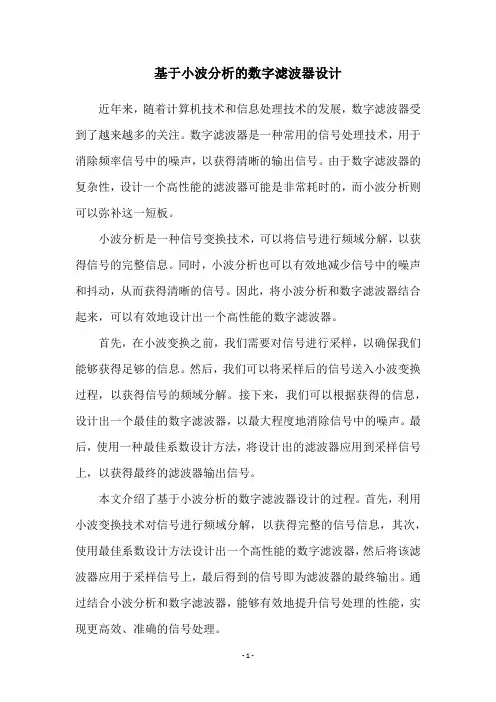

基于小波分析的数字滤波器设计
近年来,随着计算机技术和信息处理技术的发展,数字滤波器受到了越来越多的关注。
数字滤波器是一种常用的信号处理技术,用于消除频率信号中的噪声,以获得清晰的输出信号。
由于数字滤波器的复杂性,设计一个高性能的滤波器可能是非常耗时的,而小波分析则可以弥补这一短板。
小波分析是一种信号变换技术,可以将信号进行频域分解,以获得信号的完整信息。
同时,小波分析也可以有效地减少信号中的噪声和抖动,从而获得清晰的信号。
因此,将小波分析和数字滤波器结合起来,可以有效地设计出一个高性能的数字滤波器。
首先,在小波变换之前,我们需要对信号进行采样,以确保我们能够获得足够的信息。
然后,我们可以将采样后的信号送入小波变换过程,以获得信号的频域分解。
接下来,我们可以根据获得的信息,设计出一个最佳的数字滤波器,以最大程度地消除信号中的噪声。
最后,使用一种最佳系数设计方法,将设计出的滤波器应用到采样信号上,以获得最终的滤波器输出信号。
本文介绍了基于小波分析的数字滤波器设计的过程。
首先,利用小波变换技术对信号进行频域分解,以获得完整的信号信息,其次,使用最佳系数设计方法设计出一个高性能的数字滤波器,然后将该滤波器应用于采样信号上,最后得到的信号即为滤波器的最终输出。
通过结合小波分析和数字滤波器,能够有效地提升信号处理的性能,实现更高效、准确的信号处理。
因此,小波分析是一种有效的方法,可以帮助我们设计出更加高效、准确的数字滤波器,并有效地消除频率信号中的噪声,从而获得更加清晰的信号输出。
在未来,小波分析和数字滤波器将继续弥补彼此的短板,提供更好的信号处理解决方案。

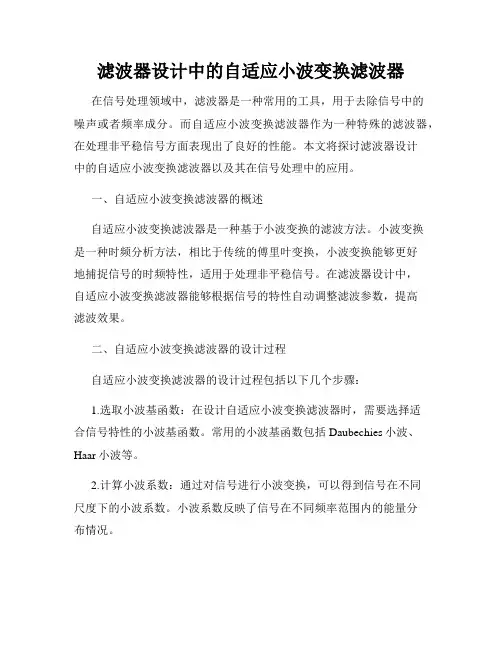

滤波器设计中的自适应小波变换滤波器在信号处理领域中,滤波器是一种常用的工具,用于去除信号中的噪声或者频率成分。
而自适应小波变换滤波器作为一种特殊的滤波器,在处理非平稳信号方面表现出了良好的性能。
本文将探讨滤波器设计中的自适应小波变换滤波器以及其在信号处理中的应用。
一、自适应小波变换滤波器的概述自适应小波变换滤波器是一种基于小波变换的滤波方法。
小波变换是一种时频分析方法,相比于传统的傅里叶变换,小波变换能够更好地捕捉信号的时频特性,适用于处理非平稳信号。
在滤波器设计中,自适应小波变换滤波器能够根据信号的特性自动调整滤波参数,提高滤波效果。
二、自适应小波变换滤波器的设计过程自适应小波变换滤波器的设计过程包括以下几个步骤:1.选取小波基函数:在设计自适应小波变换滤波器时,需要选择适合信号特性的小波基函数。
常用的小波基函数包括Daubechies小波、Haar小波等。
2.计算小波系数:通过对信号进行小波变换,可以得到信号在不同尺度下的小波系数。
小波系数反映了信号在不同频率范围内的能量分布情况。
3.确定滤波阈值:在自适应小波变换滤波器中,滤波阈值的确定十分重要。
滤波阈值用于判断哪些小波系数是噪声,需要被滤除的。
常用的方法有硬阈值和软阈值。
4.滤波处理:根据滤波阈值对小波系数进行滤波处理,将噪声部分滤除,保留信号部分。
滤波后的小波系数通过逆小波变换可以得到滤波后的信号。
三、自适应小波变换滤波器的应用自适应小波变换滤波器在信号处理领域有着广泛的应用。
以下举几个例子来说明:1.语音信号增强:在语音通信中,经常会受到环境噪声的干扰,使用自适应小波变换滤波器可以对语音信号进行去噪处理,提高语音质量。
2.图像去噪:在数字图像处理中,图像经常会受到各种噪声的影响,自适应小波变换滤波器可以对图像进行去噪处理,提高图像质量。
3.生物信号处理:在生物医学领域,自适应小波变换滤波器可以用于处理心电信号、脑电信号等生物信号,从中提取有效的生理信息。
小波变换中常见的滤波器类型与性能比较小波变换是一种用于信号分析和处理的强大工具。
在小波变换中,滤波器是至关重要的组成部分,它们决定了信号在不同频率上的分解和重构效果。
本文将介绍小波变换中常见的滤波器类型,并对它们的性能进行比较。
一、低通滤波器低通滤波器在小波变换中常用于信号的平滑处理。
它能够保留信号中的低频成分,而滤除高频成分。
常见的低通滤波器有Daubechies、Haar和Symlet等。
Daubechies滤波器是小波变换中最常用的滤波器之一。
它具有良好的频域局部化和时域紧致性,能够有效地捕捉信号中的细节信息。
然而,Daubechies滤波器的主要缺点是频率响应的过渡带宽较宽,可能导致信号在平滑过程中引入一些高频噪声。
Haar滤波器是最简单的小波变换滤波器之一。
它具有良好的时域紧致性,能够实现快速的计算。
然而,Haar滤波器的频域局部化能力较差,对信号的频率细节抓取能力有限。
Symlet滤波器是Daubechies滤波器的一种改进版本。
它在频域上具有更好的局部化能力,能够更准确地提取信号的细节信息。
然而,Symlet滤波器的时域紧致性相对较差,计算复杂度较高。
二、高通滤波器高通滤波器在小波变换中常用于信号的边缘检测和细节增强。
它能够保留信号中的高频成分,而滤除低频成分。
常见的高通滤波器有Reverse Daubechies、Reverse Haar和Reverse Symlet等。
Reverse Daubechies滤波器是Daubechies滤波器的一种改进版本。
它在频域上具有更好的高频响应特性,能够更准确地提取信号的边缘信息。
然而,Reverse Daubechies滤波器的时域紧致性相对较差,计算复杂度较高。
Reverse Haar滤波器是Haar滤波器的一种改进版本。
它在频域上具有更好的高频响应特性,能够更准确地提取信号的边缘信息。
然而,Reverse Haar滤波器的时域紧致性相对较差,计算复杂度较高。
经典滤波器设计范文一、FIR滤波器设计FIR(Finite Impulse Response)滤波器是一种常用的数字滤波器,其特点是抗混叠性能好、线性相位响应、易于设计等。
FIR滤波器的设计通常分为两个步骤:滤波器的理想频率响应设计和具体的滤波器系数设计。
1.理想频率响应设计理想的低通FIR滤波器频率响应为单位脉冲响应的离散傅里叶变换,即H(e^jω) = sum(h(n)e^(-jωn)),其中h(n)为滤波器的单位脉冲响应。
通过将理想频率响应转换为时域单位脉冲响应,可以得到容纳在有限长度L的FIR滤波器中。
其中单位脉冲响应为:h(n) = (ω_0π)^-1 * sin(ω_0n)/(nπ),其中ω_0为截止频率。
2.系数设计对于FIR滤波器,系数设计是指对滤波器的单位脉冲响应进行窗函数的处理。
窗函数可以选择矩形窗、汉宁窗、海明窗等。
二、IIR滤波器设计IIR(Infinite Impulse Response)滤波器是另一种常用的数字滤波器,其特点是滤波器具有无限长度的单位脉冲响应。
与FIR滤波器不同,IIR滤波器的设计指标更多地侧重于滤波器的幅频响应与相位响应的设计。
1.巴特沃斯滤波器设计巴特沃斯滤波器是一种IIR滤波器的设计方法,其特点是在通带中具有均匀响应,即幅频特性较为平坦。
巴特沃斯滤波器设计的关键是选择滤波器阶数和截止频率。
2.预畸变滤波器设计预畸变滤波器是为了使滤波器的相频特性更加平坦而设计的,其主要应用在通信系统中。
预畸变滤波器一般采用线性相位结构,在设计时需要考虑相位补偿。
三、其他滤波器设计方法除了上述的FIR和IIR滤波器设计方法外,还有一些其他的滤波器设计方法,如小波滤波器设计、自适应滤波器设计等。
1.小波滤波器设计小波滤波器是在小波变换领域中常用的滤波器设计方法。
小波滤波器具有多尺度分析的特点,可以提供多分辨率的信号处理。
2.自适应滤波器设计自适应滤波器是根据输入信号的特性进行动态调整的一种滤波器设计方法。
matlab小波滤波器代码-回复在MATLAB中实现小波滤波器的代码,可以通过以下步骤来完成:第一步:导入信号数据在MATLAB中,首先需要导入待处理的信号数据。
可以使用`wavread`函数读取声音文件,或者使用`load`函数导入其他格式的数据。
matlab[data, fs] = wavread('sound.wav');这里`data`是读取到的信号数据,`fs`是采样率。
第二步:选择小波基函数小波滤波器通过对信号进行小波变换来实现滤波效果。
在MATLAB 中,可以选择不同的小波基函数进行变换。
常用的小波基函数包括`haar`、`dbN`(N是小波基的阶数)、`coifN`、`symN`等。
这里以`haar`小波基为例。
matlabwaveletName = 'haar';第三步:进行小波变换使用`wavedec`函数进行小波变换,将信号分解为多个尺度的小波系数。
matlab[level1, level2, level3, level4] = wavedec(data, 4, waveletName);这里将信号分解为4个尺度的小波系数,分别存储在`level1`、`level2`、`level3`和`level4`变量中。
第四步:滤波在小波变换后,可以对小波系数进行滤波操作。
可以通过设定一个阈值,将小波系数中小于该阈值的部分设为0,从而达到去噪的效果。
matlabthreshold = 0.5;level1(filteredLevel1 < threshold) = 0;level2(filteredLevel2 < threshold) = 0;level3(filteredLevel3 < threshold) = 0;level4(filteredLevel4 < threshold) = 0;这里使用了一个阈值为0.5的例子,小于该阈值的小波系数将被设为0。

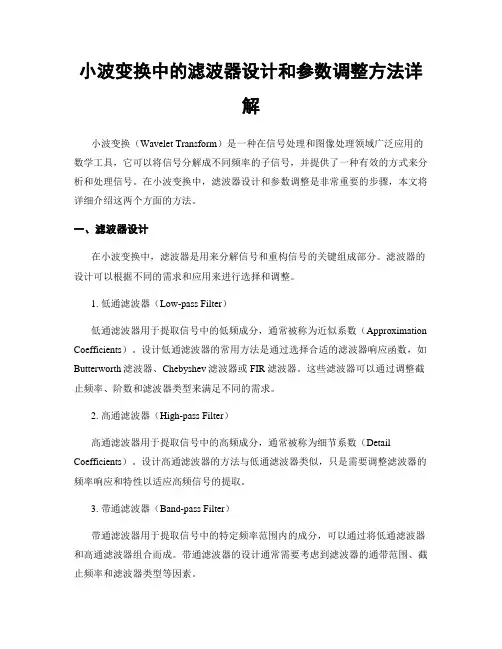

小波变换中的滤波器设计和参数调整方法详解小波变换(Wavelet Transform)是一种在信号处理和图像处理领域广泛应用的数学工具,它可以将信号分解成不同频率的子信号,并提供了一种有效的方式来分析和处理信号。
在小波变换中,滤波器设计和参数调整是非常重要的步骤,本文将详细介绍这两个方面的方法。
一、滤波器设计在小波变换中,滤波器是用来分解信号和重构信号的关键组成部分。
滤波器的设计可以根据不同的需求和应用来进行选择和调整。
1. 低通滤波器(Low-pass Filter)低通滤波器用于提取信号中的低频成分,通常被称为近似系数(Approximation Coefficients)。
设计低通滤波器的常用方法是通过选择合适的滤波器响应函数,如Butterworth滤波器、Chebyshev滤波器或FIR滤波器。
这些滤波器可以通过调整截止频率、阶数和滤波器类型来满足不同的需求。
2. 高通滤波器(High-pass Filter)高通滤波器用于提取信号中的高频成分,通常被称为细节系数(Detail Coefficients)。
设计高通滤波器的方法与低通滤波器类似,只是需要调整滤波器的频率响应和特性以适应高频信号的提取。
3. 带通滤波器(Band-pass Filter)带通滤波器用于提取信号中的特定频率范围内的成分,可以通过将低通滤波器和高通滤波器组合而成。
带通滤波器的设计通常需要考虑到滤波器的通带范围、截止频率和滤波器类型等因素。
二、参数调整方法在小波变换中,参数的选择和调整对于信号的分析和处理结果有着重要的影响。
以下是一些常用的参数调整方法:1. 尺度选择(Scale Selection)尺度选择是指选择合适的小波基函数(Wavelet Basis)来分析信号。
不同的小波基函数具有不同的特性和性能,如Haar小波、Daubechies小波和Morlet小波等。
根据信号的特点和分析的目的,可以选择合适的小波基函数来进行尺度选择。
图像小波滤波原理
小波滤波原理是一种常用的图像处理方法,它可以通过改变图像中各个频段的能量来实现图像的滤波。
小波变换将信号分解为不同的频带,其中低频子带表示图像的大致轮廓,高频子带则表示图像的细节信息。
小波滤波的基本原理是将图像信号分解为多个不同频率的子带,然后对子带进行滤波处理,最后再将滤波后的子带进行合成,得到滤波后的图像。
滤波的目的是通过抑制某些频段的能量,来达到图像去噪、边缘提取等目的。
小波滤波的具体步骤为:首先,将原始图像进行小波变换,得到各个频带的子图像;然后,对每个子图像进行滤波处理,可以采用不同的滤波器来实现不同的效果;最后,将滤波后的子图像进行小波逆变换,得到滤波后的图像。
在小波滤波的过程中,选择合适的滤波器是非常重要的。
滤波器的选择会直接影响到滤波效果。
常用的小波滤波器有Daubechies、Haar、Symlet等。
小波滤波的优点是能够同时处理图像的低频和高频信息,并且能够更好地保留图像的细节信息。
同时,小波滤波还可以实现多尺度分析,即通过改变滤波器的尺度,可以得到不同精度的图像。
总之,小波滤波是一种常用的图像处理方法,它通过分解、滤
波和合成的方式来实现图像的滤波。
通过选择合适的滤波器,可以实现不同的滤波效果,从而满足不同的应用需求。
滤波器设计中的自适应小波分解滤波器的阶数分析自适应小波分解滤波器是数字信号处理中常用的一种滤波器。
它基于小波变换的思想,能够对信号进行多分辨率分析和滤波处理。
在滤波器设计过程中,选择适当的阶数是十分重要的,它直接影响到滤波器的性能和效果。
本文将对自适应小波分解滤波器的阶数进行详细分析和探讨。
一、自适应小波分解滤波器的原理自适应小波分解滤波器的设计目标是将待处理的信号分解为高频子带和低频子带,然后通过滤波处理得到所需的输出信号。
具体的工作流程如下:1. 对输入信号进行小波变换,得到小波系数。
2. 将小波系数进行阈值处理,利用阈值函数将小波系数中较小的值设为0,从而实现信号的压缩和去噪。
3. 对处理后的小波系数进行逆小波变换,得到输出信号。
二、阶数与滤波器性能的关系在自适应小波分解滤波器设计中,阶数是决定滤波器性能的一个重要参数。
阶数代表了滤波器的复杂程度,阶数越高,滤波器的频率响应越精确,但同时也会增加计算复杂度和滤波延迟。
因此,选择合适的阶数是设计滤波器的关键。
1. 频率响应精度阶数越高,滤波器的频率响应越精确。
这是因为高阶滤波器具有更多的参数来调节频率响应。
在一些高精度信号处理应用中,如音频恢复和图像重构等,需要较高的频率响应精度,因此需要选择较高的阶数。
2. 计算复杂度阶数越高,滤波器的计算复杂度越高。
这是因为高阶滤波器需要更多的计算资源来实现滤波操作。
在实时系统或资源受限的设备中,需要考虑计算复杂度的问题,合理选择阶数以保证系统的实时性和可行性。
3. 滤波延迟阶数越高,滤波器的延迟越大。
这是因为高阶滤波器需要更多的时间来处理输入信号。
在某些应用中,如实时控制系统或需要较低延迟的通信系统中,需要选择较低的阶数以保证系统的响应速度。
综上所述,选择自适应小波分解滤波器的阶数时需要综合考虑频率响应精度、计算复杂度和滤波延迟等因素。
根据具体应用的需求,在满足性能要求的前提下,选择最合适的阶数。
结论本文对滤波器设计中的自适应小波分解滤波器的阶数进行了深入的分析和探讨。
小波滤波器
语法:
[Lo_D,Hi_D,Lo_R,Hi_R]= wfilters('wname')
[F1,F2]=wfilters('wname','type')
[Lo_D,Hi_D,Lo_R,Hi_R] = wfilters('wname') 计算'wname'里的正交和双正交小波的四个滤波器Lo_D, the decomposition low-pass filter 分解低通滤波器
Hi_D, the decomposition high-pass filter 分解高通滤波器
Lo_R, the reconstruction low-pass filter 重建低通滤波器
Hi_R, the reconstruction high-pass filter 重建高通滤波器
[F1,F2] = wfilters('wname','type') 返回一下滤波器:
模拟频率,数字频率,模拟角频率关系
模拟频率f:每秒经历多少个周期,单位为Hz,即1/s;
模拟角频率Ω是指每秒经历多少弧度,单位rad/s
数字频率w:每个采样点间隔之间的弧度,单位rad
Ω=2*pi*f; w=Ω*T
IIR数字滤波器设计方法:
先根据已知带通参数求出最佳滤波器阶数和截止频率
[n,Wn]=buttord(Wp,Ws,Rp,Rs);
[n,Wn]=buttord(Wp,Ws,Rp,Rs,'s');
[b,a]=butter(n,Wn,'ftype','s')
Wp为0-1之间,Ws为阻带角频率,0-1之间。
Rp为通带波纹,或者通带衰减,Rs为阻带衰减。
给出的是模拟频率fp1通带截止频率,fp2阻带截止频率,则Wp=fp1*2/fs,Ws=fp2*2/fs。
传统FIR滤波器
函数FIRl是采用经典窗函数设计线性相位FIR数字滤波器,且具有标准低通、带通、高通和带阻等类型。
函数调用格式:
b=firl(n,wn) b=firl(n,wn,'ftype') b=firl(n,wn ,window) b=firl(n,wn,'ftype',window)
n为FIR滤波器类型,比如高通、低通,window为窗函数类型
低通滤波器的设计要求是:采样频率为100Hz,通带截止频率为3Hz,阻带截止频率为5Hz,通带内最大衰减不高于0.5dB,阻带最小衰减不小于50dB,使用海明窗函数。
确定N的步骤有:海明窗过渡带满足:△w≥3.3(2π/N)
1.从上表可查得海明窗的精确过渡带宽为6.6pi/N
2.低通滤波器的过渡带是:DeltaW=Ws-Wp=(5-3)*pi*2/100=0.04pi
3.N=6.6pi/DeltaW=6.6pi/0.04pi=165
所以滤波器的阶数至少是165
freqz数字滤波器的频率响应
[H,W]=freqz(B,A,N) 当N是一个整数时返回N点的频率向量H和N点的幅频响应向量W,N 最好选用2的整数次幂,便于使用FFT进行快速算法。
H为滤波器的复数放大倍数,w为频率向量,只想获得放大倍数的幅值,可以用plot(w,abs(h))。
如果是滤波器设计plot(w/pi,abs(h))
滤波器放大倍数,低频时为1,高频时为0,即低通滤波器
N个频率点均匀地分布在单位圆的上半圆上。
如果N没有确定则却缺省为512个点。
freqz(B, A, N) 将直接绘制频率响应图,而不返回任何值。
[H, W]=freqz(B, A, N, 'whole') 运用分布在整个单位圆上的N个点。
H=freqz(B, A, W) 返回指定在W向量中频率范围的频率响应,其中W是以弧度为单位在[0, pi]范围内。
[H,F]=freqz(B, A, N, Fs), [H,F]=freqz(B, A, N, Fs) 这两个函数给出了采样频率Fs,则返回频率向量F,它们的单位都是Hz。
invfreqz()是其逆函数,它运用最小二乘法从已知的频率响应中求出传递函数模型。
是一种信号的时间—尺度(时间—频率)分析方法,它具有多分辨率分析
(Multi-resolutionAnalysis)的特点,而且在时频两域都具有表征信号局部特征的能力,是一种窗口大小固定不变,但其形状可改变,时间窗和频率窗都可以改变的时频局部化分析方法。
即在低频部分具有较高的频率分辨率和较低的时间分辨率,在高频部分具有较高的时间分辨率和较低的频率分辨率,很适合于探测正常信号中夹带的瞬态反常现象并展示其成分,所以被誉为分析信号的显微镜。
在实际的信号处理过程中,尤其是对非平稳信号的处理中,信号在任一时刻附近的频域特征都很重要。
如柴油机缸盖表面的振动信号就是由撞击或冲击产生的,是一瞬变信号,单从时域或频域上来分析是不够的。
这就促使人们去寻找一种新方法,能将时域和频域结合起来描述观察信号的时频联合特征,构成信号的时频谱。
这就是所谓的时频分析法,亦称为时频局部化方法。
小波分析和小波包的区别
小波包分解是在小波基础上发展的,比小波分解更高级,对信号的分解重构更能体现多分辨率的特征
为了克服小波分解在高频段的频率分辨率较差,而在低频段的时间分辨率较差的缺点,人们在小波分解的基础上提出了小波包分解。
小波包分解提高了信号的时频分辨率。
是一种更精细的信号分析方法。
由于多分辨率分析只对低频进行分解,对高频部分则保留不动,为了分析振动信号的高频部分,则用小波包分析,它对低频和高频部分进行再分解.
小波去噪
可以看出效果很好。
